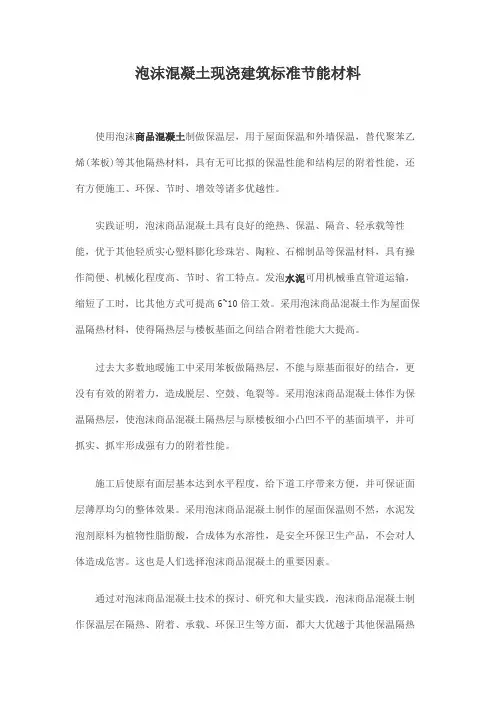

泡沫混凝土现浇建筑标准节能材料
使用泡沫商品混凝土制做保温层，用于屋面保温和外墙保温，替代聚苯乙烯(苯板)等其他隔热材料，具有无可比拟的保温性能和结构层的附着性能，还有方便施工、环保、节时、增效等诸多优越性。
实践证明，泡沫商品混凝土具有良好的绝热、保温、隔音、轻承载等性能，
优于其他轻质实心塑料膨化珍珠岩、陶粒、石棉制品等保温材料，具有操作简便、机械化程度高、节时、省工特点。发泡水泥可用机械垂直管道运输，缩短了工时，比其他方式可提高6~10倍工效。采用泡沫商品混凝土作为屋面保温隔热材料，
使得隔热层与楼板基面之间结合附着性能大大提高。
过去大多数地暖施工中采用苯板做隔热层，不能与原基面很好的结合，更没有有效的附着力，造成脱层、空鼓、龟裂等。采用泡沫商品混凝土体作为保温隔
热层，使泡沫商品混凝土隔热层与原楼板细小凸凹不平的基面填平，并可抓实、
抓牢形成强有力的附着性能。
施工后使原有面层基本达到水平程度，给下道工序带来方便，并可保证面层薄厚均匀的整体效果。采用泡沫商品混凝土制作的屋面保温则不然，水泥发泡剂原料为植物性脂肪酸，合成体为水溶性，是安全环保卫生产品，不会对人体造成危害。这也是人们选择泡沫商品混凝土的重要因素。
通过对泡沫商品混凝土技术的探讨、研究和大量实践，泡沫商品混凝土制作保温层在隔热、附着、承载、环保卫生等方面，都大大优越于其他保温隔热材料，
现浇发泡砼找坡施工方案 一、工程概况 工程名称： 工程地点: 工程内容：泡沫混凝土找坡施工 二、产品简介： 多功能发泡砼也叫泡沫砼或轻质砼，是以硅酸盐水泥与集发泡、稳泡、激发、减水等功能为一体的阳离子表面活性剂为制泡剂生成的泡沫混合，形成的微孔连续结构的聚合物轻质砼。砼终凝后气泡形成大量独立封闭的匀质微孔，形成蜂窝结构，降低体积密度和导热系数，适用于房屋屋面的找坡、保温层及楼面地暖、结构回填等工程。 三、施工布署 该项目为屋面泡沫混凝土找坡施工，施工前总包方进行书面技术交底，技术指标及施工质量符合江苏省工程建设标准DGJ32/TJ104-2010【现浇轻质泡沫混凝土应用技术规程】要求。浇筑厚度根据图纸设计要求操作，发泡砼保温层厚度需根据事先贴好的灰饼控制。施工机械具体位置根据现场情况定，200m范围内都可以施工。 四、施工工艺 l、施工准备：先提供施工方案及水泥、发泡剂出厂合格证，施工前先清理基层杂物，如有积水要清扫掉，并对灰饼进行复核后再进行发泡砼施工。发泡砼浇注完毕，应保证该区域排水顺畅，防止下大雨积水造成刚做好的发泡砼漂浮。
2、材料、设备、人员 发泡砼所用原材料为材料为P C32.5级复合硅酸盐水泥和高效水泥发泡剂及自来水。施工机械采用SHLW-60型轻质砼发泡机，每套总功率40KW，最大扬程100m，水平输送距离100m，日产量可达100m3，施工用电从总包方电箱接出，空开额定电流≥60A，施工用水要求流量较大，水管直径6分。每套施工机械配备一个由6人组成的专业施工班组（含专业工长及设备操作员各1人），其中前台2人，负责浇注和刮平，后台负责上料、发泡、泵送，前后台用对讲机联系，一定要做好协调工作和安全工作。 3、施工方法：发泡砼施工配合比按【技术规程】规定执行，水泥：发泡液=80:1，水灰比=0.5。发泡砼由专业机械施工，先将水泥投放到料 斗内，由输送带匀速等量输送到搅拌机内搅拌，搅拌成浆料由主机吸进后 进行加泡及泵送，其关键在于控制加泡量，调整变频器控制发泡剂流量及 压缩空气进气量，保证浆料吸入流量及加泡量恒定以保证发泡砼质量。混 和后的浆料由高压软管输送到施工部位直接下料，达到标高后用铝合金刮 尺刮平，时间一般不超过30分钟，最好一次性刮平不要反复，保证砼表 面平整（发泡砼因有较大的流淌性，不需要振捣）。施工时及泡沫砼成型 前不能下大雨，发泡砼浇注结束后要及时开通排水线路，以防下大雨积水 影响发泡砼质量。找坡保温层厚度大于20cm，可以分层施工，底层只要 大致整平，面层厚度控制在6cm左右，面层发泡砼要适当降低加泡量，提 高其表面强度，面层要求刮平，保证平整度，在下道工序施工前，注意保 护面层。发泡砼浇注后根据温度情况，其强度达不到上人要求前（春秋季 一般三天左右，夏季一天半），不得上人踩踏，发泡砼含水量很大，无需 浇水养护。发泡砼强度满足上人条件后，尽快进行下道工序施工，以确保
上海市大场镇文海路 西侧地块项目 屋面泡沫混凝土找坡层 施工专项方案 编制人：杜靖汉 编制日期：2012年12月30日 目录 一、工程概况............................................................. 编制依据................................................................. 三、泡沫混凝土的定义及其特性 ............................................. 四、材料选用............................................................. 五、施工准备............................................................. 六、工程施工流程图....................................................... 七、施工工艺及技术要求 ................................................... 八、质量控制............................................................. 九、施工注意事项......................................................... 十、养护及成品保护.......................................................
泡沫混凝土 摘要：泡沫混凝土是通过发泡机的发泡系统将发泡剂用机械方式充分发泡，并 将泡沫与水泥浆均匀混合，然后经过发泡机的泵送系统进行现浇施工或模具成型，经自然养护所形成的一种含有大量封闭气孔的新型轻质保温材料。以下是泡沫混凝土的优势特性、应用范围、施工工艺、发展现状等方面的介绍。 Foam concrete is fully foamed by the foaming machine system which foams the foaming agent through the mechanical approach and mixes the foam and cement paste fully. Then it is put into cast-in-place construction or molds by the pumping system and finally formed by the natural maintenance. It’s a new light insulation materials which contains a lot of closed pores. Here are the introduction of the advantages of foam concrete characteristics, application scope, construction technology and the current situation of development. 关键字：泡沫混凝土、优势特性、应用范围、施工工艺、发展现状 一、泡沫混凝土简介 泡沫混凝土属于气泡状绝 热材料，突出特点是在混凝土内 部形成封闭的泡沫孔，使混凝土 轻质化和保温隔热化；同时也是 加气混凝土中的一个特殊品种, 它的孔结构和材料性能都接近于 加气混凝土,他们二者的差别,只 是在气孔形状和加气手段之间的 差别.加气混凝土气孔一般是椭 圆形的,而泡沫混凝土受毛细孔 作用的影响,产生变形,形成多面 体.加气混凝土是利用化学发气,通过化学反应,由内部产生气体而形成气孔,泡沫混凝土则是通过机械制泡的方法,先将发泡剂制成泡沫,然后再将泡沫加入水泥、菱镁、石膏浆中、形成泡沫浆体,再经自然养护蒸气养护而成.。 近年来，国内外都非常重视泡沫混凝土的研究与开发，使其在建筑领域的应用越来越广，现将有关情况介绍如下： 二、泡沫混凝土的优势特性 泡沫混凝土通常是用机械方法将泡沫剂水溶液制备成泡沫，再将泡沫加入到含硅质材料、钙质材料、水及各种外加剂等组成的料浆中，经混合搅拌、浇注成型、养护而成的一种多孔材料。由于泡沫混凝土中含有大量封闭的孔隙，使其具有下列良好的物理力学性能：
《泡沫混凝土墙板、屋面板》建材行业标准制定计划获批 水泥市场分析来源：建筑材料工业技术监督研究中心 2013-11-07 分享到： [核心提示]近日，由建筑材料工业技术监督研究中心申报的建材行业标准《泡沫混凝土墙板、屋面板》获得工业与信息化部批准（标准制定计划号：2013-1247T-JC ）。 近日，由建筑材料工业技术监督研究中心申报的建材行业标准《泡沫混凝土墙板、屋面板》获得工业与信息化部批准（标准制定计划号：2013-1247T-JC ）。该标准是继JC/T2199-2013《泡沫混凝土用泡沫剂》，JC/T2200-2013《水泥基泡沫保温板》之后，由建筑材料工业技术监督研究中心和泡沫混凝土分会负责制定的第三个泡沫混凝土行业的国家建材行业标准，泡沫剂标准已于今年9月正式发布实施，保温板标准也马上将于近日发布实施。 我国泡沫混凝土墙板和屋面板，主要应用于室内隔墙、自保温墙体、钢结构集成房屋、住宅产业化预制构件、简易房屋、大型厂房等应用领域，未来在住宅产业化行业中必将发挥更大的作用。泡沫混凝土墙板、屋面板生产技术已经非常成熟，并且技术正不断的升级换代之中。 目前，国内外没有专门泡沫混凝土墙板和屋面板的产品标准，只有相近的普通混凝土墙板、夹心板的标准，普通混凝土的性能指标无法适用于评价泡沫混凝土墙板、屋面板制品。编制组将参考相关标准，并重点根据泡沫混凝土制品的独特性能，来制定本标准。标准制定完成后，与其他相关标准为平行关系，将共同规范泡沫混凝土制品的发展与进步。 主编单位将于近期吸纳各相关企业、研究机构加入标准的编制工作，并成立标准编制组，来更快的推进标准的制定进度，尽快制定出科学严谨的标准文本，来规范并促进泡沫混凝土墙板、屋面板等相关泡沫混凝土制品行业的健康有序发展。
聚苯颗粒泡沫混凝土材料 刘丰良 摘要：凡在配制好的含有胶凝物质的料浆中加入泡沫而形成多孔的坯体，并经养护形成的多孔混凝土，称之为泡沫混凝土。聚苯颗粒泡沫混凝土是指在普通泡沫混凝土中加入聚苯乙烯颗粒，使聚苯颗粒分散在泡沫混凝土浆体中，通过水泥固化后，形成了泡沫混凝土包裹着聚苯乙烯颗粒，使产品变成有机和无机“双泡”复合材料的新型保温隔热产品——聚苯颗粒泡沫混凝土。聚苯颗粒泡沫混凝土具有保温隔热、隔音减震、轻质高强、防火耐久的特点。 关键词：保温隔热、隔音减震、轻质高强、防火耐久 选题意义：聚苯颗粒泡沫混凝土最突出的特点是具有很好的保温功能，而一般的保温材料性能评估将从以下几个方面考虑： 1.导热系数、修正系数。一般保温隔热材料导热系数越小，保温隔热效果就越好。选择保温隔热材料在考虑导热系数的同时，还要考虑到修正系数，导热系数是针对保温隔热材料的材质，而事实上在墙体上的保温隔热效果应该是导热系数乘于修正系数得出的结果才是这种材料做成的保温隔热系统的真正保温隔热效果。 2.保温隔热材料的容重，在一定范围内容重越小越好，但是与此同时保温隔热材料的抗压强度也会随之降低，所以在考虑容重的同时应该注意合理取舍。
3.抗压强度（机械强度），抗压强度越好就代表保温隔热材料在自身重量以及外力作用下不会变形和毁伤。 4.吸水率，当保温隔热材料吸水后不仅降低了材料的保温性能，而且还会加速金属腐蚀，同时引起自身重量的增加，最终会使保温隔热材料过重而脱落。 5.耐热性和抗冻性，要根据使用场所的不同而选择具有不同性能的保温隔热材料。 而聚苯颗粒泡沫混凝土能从个方面较好的满足上述要求，因此聚苯颗粒泡沫混凝土会有很大的市场空间，对它的研究有很大的现实意义。 发展现状：聚苯颗粒泡沫混凝土作为泡沫混泥土中很重要的一种，他的发展历经了很长一段时间，现在已经得到了长足发展。 1．总体状况 目前，我国泡沫混凝土企业总数约800多个，其中，现浇企业约400 个左右，制品企业约150个左右，设备加工企业约100个左右，发泡剂生产企业约80个左右。我国泡沫混凝土年产量，2008年已达500万m3，2009年粗略估计应该突破600万m3。其中，泡沫混凝土地暖保温层约300万m3、屋面保温层约150万m3、地面垫层约50万m3、各类回填约20万m3、特种功能应用30万m3、制品类约50万m3。现浇约占总产量的80％以上，其它约20％。 从应用领域来看，我国泡沫混凝土的主要应用仍是建筑保温，其用量约占泡沫混凝土总产量的90％，土木及岩土工程约占3％，油田应用
屋面节能保温泡沫混凝土 目录 1.编制依据及验收规范和施工规范 (2) 2.工程概况 (2) 4.施工准备 (4) 5.施工工艺 (4) 6.施工条件 (5) 7.施工部署 (5) 8.施工进度及地面做法 (7) 9.安全操作及文明施工 (7) 10.现场机械操作与施工 (7) 11.泡沫混凝土输送机工作原理 (7) 12.屋面现场浇注与施工 (7) 13.成品保护养护 (8) 14.提交甲方检查验收 (8) 15.撤场清理 (8) 16.注意事项 (8) 页脚内容
屋面节能保温泡沫混凝土 1.编制依据及验收规范和施工规范 2.（1）施工合同、招标文件、图纸、施工组织设计 3.（2）《建筑施工手册》、《高层建筑施工手册》、《中华人民共和国工程建设标准 强制性条文房屋建筑部分》 4.（3）《现行建筑施工规范》（修订缩印本）中国建筑工业出版社出版 5.（4）《屋面工程技术规范》（GB50207-2002） 6.（5）《建筑节能工程施工质量验收规范》（GB50411-2007） 7.（6）《功能可控型泡沫混凝土（CFFC）屋面工程技术规程》QB/WGRT-200608 8.（7）《RT泡沫混凝土》（Q/3201RTJN01-2008） 9.（8）《泡沫混凝土砌块》（JC/T1062） 2.工程概况 本工程位于中新天津生态城南部片区05-08-02-01地块。总用地面积77100平方米，总建筑面积103774.93平方米（其中地上72763.99平方米，地下31010.94平方米）。本工程包括单层地下车库、1~11号楼高层建筑及会所等，住宅为地上9~22层，地下一层，与地下车库相连，主体为剪力墙结构。车库、会所为钢筋混凝土框架结构。 建筑层数：1#、7#、9#楼为19（20）层，建筑高度60.75m；2#、6#楼为20（21）层，建筑高度63.75m；3#、8#楼为21（22）层，建筑高度66.75m；4#、11#楼为9＋11层，建筑高度33.75m；5#、10#楼为11层，建筑高度33.75m；车库为地下一层结构；会所为两层框架结构，建筑高度为9.05m。 （1）建筑工程等级：二级。 （2）建筑工程防火设计等级：一级：地下车库及高层建筑地下室及19层以上的高层住宅；二级：19层以下的高层住宅、会所。 （3）设计使用年限：50年 （4）屋面防水设计等级：二级；地下室防水等级：二级，变电站、配电间为一级 （5）抗震设防烈度：8度 建设工期：2011年10月25日；竣工日期：2013年5月25日，总日历工期579天。 参建单位： 建设单位：天津生态城生星房地产开发有限公司 设计单位：天友建筑设计股份有限公司 勘察单位：天津市勘察院 页脚内容
现浇泡沫混凝土保温层施工工艺
现浇泡沫混凝土保温层施工工艺 一、工艺流程 施工准备----基层处理----放线、做灰饼、基层喷水处理----现浇轻质泡沫混凝土制备----现场现浇找坡找平处理----养护----检查验收----成品保护 二、施工工艺 1、施工准备 施工前进行人、材、机具等的准备工作，原材料进场进行见证取样复验，合格后方可使用。 （1）技术准备 严格按照设计图纸进行施工。根据施工图、施工验收规范以及工程现场实际情况编制可行的施工方案，然后按照经监理工程师审批的施工方案要求做好技术、安全交底。根据屋面高度、天气温度、所使用的原材料及各组分用量等情况，由实验室出具配合比，并按照配合比试配，最终确定施工配合比。 （2）物料准备 将进场的生产设备停放于平整坚实的施工现场，同时修筑好排水沟，做好排水措施。将水泥等原材料堆放于上料机口附件场地，做好防潮、防淋及排水措施。 （3）机具准备 包括移动式发泡机、空气压缩机（含压力表）、发泡瓶、上料机，水
准仪、卷尺、铝合金刮杠、木抹子、切割机、扫帚等。 2、基层处理 （1）检查基层是否有裂缝、孔洞等漏浆部位，如有需进行封闭处理。（2）清扫浮灰，保持基层浇筑工作面干净、平整、坚固、干燥（含水量小于9℅），没有松散浮灰，杂物、油污、积水、起鼓等现象。（3）将屋面的管道、通道用塑料橡胶袋封堵密实，防止施工过程中泡沫混凝土流入管道造成管道堵塞。 3、放线、做灰饼、基层喷水处理 严格按照泡沫混凝土的设计泛水高度和厚度放线，贴灰饼，拉线标筋，以保证屋面的排水及热工性能。如遇天气干燥时应先对基层进行洒水预湿处理，至少洒水两遍，以增加浇筑层与基层的结合力，但基层表面不得有明显积水，以防止基层因吸水过大而造成新拌泡沫混凝土的泡沫破裂。 4、现浇轻质泡沫混凝土制备 （1）根据设计要求，试配泡沫混凝土，确定其水泥、发泡剂、水及外加剂等的掺量。 （2）配制泡沫浆体，根据混凝土发泡剂的配合比和生产工艺，通过发泡瓶反应罐稀释后加压配制出发泡浆体。 （3）拌制水泥浆，按设计要求的泡沫混凝土配合比，先将定量的水加入搅拌机内，再将称量好的水泥、外加剂等掺加料投入搅拌机内邓搅拌，要求浆料均匀，不允许有团块及大颗粒存在，稠度合适，有较好的粘性和分散性。
现浇泡沫混凝土施工 一、泡沫混凝土保温制品 泡沫混凝土又称发泡混凝土，简称泡沫砼，是一种新型节能保温建筑材料，近年来，随着国内外对节能、环保建筑材料的重视，使其在建筑领域的应用也越来越广。泡沫混凝土是以水泥为主料，以砂、石等为辅料，按比例加入适量的水，令NEB发泡剂通过发泡机充分发泡后，再经搅拌机混合搅拌、现浇成型、养护而成的一种含有大量封闭孔隙的轻质保温隔热混凝土。 二、现浇泡沫混凝土屋面保温工程 用现场制作的泡沫混凝土进行现场浇注，凝固后形成的具有良好的保温、隔音等特性的屋面及楼地面保温工程。 三、现浇泡沫砼屋面保温工程的优点 1、保温性：导热系数为0.080-0.16W/(m·k)，热阻约为普通混凝土的20-30倍。 2、轻质性：干体积密度为300-700kg/m3，是普通混凝土密度的1/5-1/8，可减轻建筑物整体荷载。 3、整体性：现场浇注施工，与主体工程结合紧密，不需留界隔缝和透气管。 4、隔音性：泡沫混凝土中含有大量的独立气泡，且分布均匀，吸音能力为0.09-0.19%，是普通混凝土的5倍，具备有效隔音的功能。 5、抗压性：抗压强度为0.3-2.2Mpa.
6、抗水性：相对独立的封闭气泡及良好的整体性，使其具有一定的防水性能。 7、抗裂纹：收缩率低，抗裂性是普通混凝土的8倍。 8、耐久性：与主体工程寿命相同。 9、施工简单：平屋面无需另做找坡层。 10、经济性：比其它屋面保温材料综合造价低20-50%。 四、物理性能指标 项目指标 干容重，kg/m3 300 350 400 450 500 550 600 700 抗压强度MPa 7天≥0.5≥0.6≥0.7≥0.9≥1.0≥1.2≥1.6≥2.0 28天≥1.5≥2.0≥2.5≥3.0≥3.5≥4.0≥4.5≥5.5 导热系数， W/MK ≤0.070≤0.077≤0.080≤0.80≤0.90≤0.10≤0.13≤0.16抗渗性，mm 水平下降高度≤5mm 抗冻性5（采暖地区），% 强度损失≤25，质量损失≤5 五、施工 1、施工准备 材料要求及主要机具： 水泥：宜用325号以上的普通硅酸盐水泥，亦可用矿渣硅酸盐水泥，有侵蚀性介质作用时，应按设计要求选用。 砂：用中砂，不得含有杂物。含泥量不得超过3%，使用前必须过3-5mm孔径的筛。
泡沫混凝土外墙保温
————————————————————————————————作者：————————————————————————————————日期：
泡沫砼板外墙保温 1、主体结构完成后进行施工的墙体节能工程，应在基层质量验收合格后施工，施工过程中应及时进行质量检查、隐蔽工程验收和检验批验收，施工完成后应进行墙体节能分项工程验收。 2、墙体节能工程应采用外保温定型产品，其型式检验报告中应包括安全性和耐候性检验。 3、墙体节能工程应对下列部位或内容进行隐蔽工程验收，并应有详细的文字记录和必要的图像资料： （1）保温层附着的基层及其表面处理； （2）保温板粘结或固定； （3）锚固件； （4）增强网铺设； （5）墙体热桥部位处理； （6）预置保温板的板缝及构造节点； （7）被封闭的保温材料厚度； （8）保温隔热砌块填充墙。 4、墙体节能工程的保温材料在施工过程中应采取防潮、防水等保护措施。 5、墙体节能工程验收的检验批划分应符合下列规定： 1）采用相同材料、工艺和施工做法的墙面，每500～1000m2面积划
分为一个检验批，不足500m2也为一个检验批。 2）检验批的划分也可根据与施工流程相一致且方便施工与验收的原则，由施工单位与监理单位共同商定。 6、用于墙体节能工程的材料、构件等，其品种、规格应符合设计要求和相关标准的规定。 7、墙体节能工程使用的保温隔热材料，其导热系数、密度、抗压强度或压缩强度、燃烧性能应符合设计要求。 8、墙体节能工程采用的保温材料和粘结材料，进场时应对其下列性能进行复验，复验应为见证取样送检： （1）保温板材的导热系数、材料密度、抗压强度或压缩强度；（2）粘结材料的粘结强度； （3）增强网的力学性能、抗腐蚀性能； 9、严寒和寒冷地区外保温使用的粘结材料，其冻融试验结果应符合该地区最低气温环境的使用要求。 10、墙体节能工程施工前应按照设计和施工方案的要求对基层进行处理，处理后的基层应符合保温层施工方案的要求。 11、墙体节能工程各层构造做法应符合设计要求，并应按照经过审批的施工方案施工。 12、墙体节能工程的施工，应符合下列规定： （1）保温隔热材料的厚度必须符合设计要求。 （2）保温板与基层及各构造层之间的粘结或连接必须牢固。粘结强度和连接方式应符合设计要求。保温板材与基层的粘结强度应做现场
宝鸡市金陵一桥与滨河北路 连接匝道工程 （泡沫混凝土） 施 工 方 案 编制单位：中交路桥技术有限公司 2017年05月15日
目录 一、工程概况 (1) 二、编制依据 (1) 三、泡沫混凝土的定义及其特性 (1) 四、施工准备 (2) 五、工程施工流程图 (3) 六、施工工艺及技术要求 (4) 七、施工施工注意事项 (4) 八、材料选用 (5) 十、养护及成品保护 (5) 十一、工程质量验收 (5) 十二、施工进度计划确保工期目标的主要措施 (6) 十三、施工现场的文明生产管理 (6)
一、工程概况 本工程为：宝鸡市金陵一桥与滨河北路连接匝道工程，匝道段路基回填施工，工程施工总量约320立方米。 1、设计要求：湿密度小于10kg/m3，泡沫混凝土28d立方体抗压强度等级应大于1Mpa。 2、设计厚度为：路基回填最高处为3m，最低处1m。 二、编制依据 1、依照中华人民共和国《城市道路工程设计规范》（CJJ37-2017）和《城镇道路路基设计规范》（CJJ169-2012）以及《公路工程抗震规范》（JTGB-2013）等相关国家标准及规范。 2、本工程设计变更、补充通知单。 三、泡沫混凝土的定义及其特性 1、泡沫混凝土产品定义： 泡沫混凝土是通过发泡机的发泡系统将发泡剂用机械方式充分发泡，并将泡沫与水泥浆均匀混合，然后经过发泡机的泵送系统进行现浇施工或模具成型，经自然养护所形成的一种含有大量封闭气孔的新型轻质保温材料。 2、泡沫混凝土的特性： 泡沫混凝土通常是用机械方法将泡沫剂水溶液制备成泡沫，再将泡沫加入到含硅质材料、钙质材料、水及各种外加剂等组成的料浆中，经混合搅拌、浇注成型、养护而成的一种多孔材料。由于泡沫混凝土中含有大量封闭的细小孔隙，使其具有下列良好的物理力学性能。 （1）轻质性 泡沫混凝土的密度一般为330-1230kg/m3。是普通混凝土的1/5～1/8倍，可减轻建筑物整体荷截。（2）整体性能好、耐久性好 可现场浇注施工，与道路挡墙结合紧密；寿命相同。 （3）低弹减震性好 泡沫混凝土的多孔性使其具有低的弹性模量，从而使其对冲击载荷具有良好的吸收和分散作用。（4）抗水性能强 泡沫混凝土吸水率较低，相对独立的封闭气泡及良好的整体性，使其具有一定的防水性能。（5）生产、施工方便 泡沫混凝土可在现场施工，直接现浇成型。使用专业水泥发泡机自动化作业，可泵送实现垂直高度200米的远距离输送，工作量为50—100立方/工作日。 （6）环保性能好 泡沫混凝土所需原料为水泥和发泡剂，发泡剂大都接近中性，故泡沫混凝土属无机材料。（7）经济性： 泡沫混凝土综合成本价格低廉。 （8）、其它性能 泡沫混凝土在施工中有很好的和易性和可泵性，抗压强度高（0.5-15.0Mpa），吸收性好。（11）产品性能：NB泡沫混凝土的主要物理力学性能
泡沫混凝土施工方 案模板
杭新景高速公路建德寿昌至开化白沙关 （浙赣界）段第10标段 泡沫砼路堤施工方案 浙江省交通工程建设集团第三交通工程有限公司杭新景高速公路第10标段 7月1日
一、工程概况 本工程为：七里连接线K1+020～K1+088段，K1+235～K1+365段，K2+540～K2+590段半填半挖路基防护方案优化设计，采用泡沫混凝土路堤代替挡墙方案，这几处路段地面线较陡，为增强泡沫砼路堤稳定性，泡沫砼路堤高度≧6.0m路段，增设系统锚杆与泡沫砼相连接，锚杆锚头与泡沫砼面板钢筋相连。（锚杆间距为 1.5m，与水平面倾角为15°，锚孔直径6cm，锚杆全长注浆粘结；锚杆采用直径为25mm的HRB335螺纹钢，屈服强度≧335MPa，锚杆验收承载力为110KN）。泡沫砼路堤外侧平台宽度要求不小于1.0m，并采用5cm小石子砼硬化，泡沫砼路堤顶部设置15cm厚贫混凝土垫层。预计泡沫混凝土工程总量6797立方米，面板C20砼507立方米。 本泡沫混凝土工程技术要求： 1、当填筑体长度超过15m时，应按5-15m间距设置变形缝，在断面突变处应加设变形缝，变形缝材料可采用20～30mm厚聚丙乙烯泡沫板或10～20mm厚木板。 2、性能要求：路面底面以下0～80cm，6.5KN/m3,泡沫混凝土28d抗压强度≧1.0MPa；路面底面以下80cm以下，湿容重为6KN/m3，泡沫混凝土28d抗压强度≧0.8MPa；流动度为180＋20mm。 二、编制依据 1、《公路路基施工技术规范》（JTG F10- ） 2、《公路工程质量检验评定标准》（JTG F80/1- ）
泡沫混凝土对泡沫的技术要求 泡沫是形成泡沫混凝土气孔的基础，要获得符合技术要求的气孔结构，就必须得先有符合技术要求的泡沫,二者基本是相应的。有什么质量的泡沫，也就有什么样的气孔。对泡沫的基本技术要求有以下5个方面，缺一不可。 （1）泡沫稳定性越高越好，稳泡时间越长越好 稳定性好的泡沫，其液膜坚韧、机械强度好，不易在浆体挤压下破灭或过度变形。另外，它有自我保水性，液膜上的水分不易在重力作用及表面张力作用下流失，可长时间保持泡沫液膜的厚度和完整性，从而可使泡沫长时间存留而不破灭。 ①泡沫的稳定性对气孔的影响有三个：可使绝大部分泡沫不消失，在浆体初凝后被固定在泡沫混凝土内，形成气孔。泡沫稳定性不好，则大部分或少部分泡沫在浇注后破灭，形成的气孔很少，甚至在浇注后不久就使浆体塌陷，即俗称塌模，造成浇注完全失败。 ②稳定性好的泡沫，浆体不易在挤压下变形过大，有一定的抗压力来保持自己近似球形，可最终形成孔形良好的球形气孔； ③稳定性好的泡沫，液膜在浆体内不易破裂，不易形成因破裂后气体的串通所形成的连通孔。因此，它最终形成的是理想的封闭孔。泡沫稳定性越差，封闭孔就越少，而连通孔则越多。因此，泡沫的稳定性不能以仅仅是浇注后不塌陷为标准，而应该以浇注后不塌陷、所最终形成的气孔近似球形、互不连通这三项指标为标准。大多数人均以浇注后不塌陷为泡沫稳定性的衡量标准，这实际上是一个认识上的误区，是泡沫稳定性最低标准。 泡沫稳定性在没有标准检测仪器来测定其沉陷距时，可以用稳泡时间来衡量。稳泡时间，应满足所使用的胶凝材料初凝的需要。因为浆体初凝以后，才能固定泡沫，保留泡沫的形态，使之变为气孔。 我们知道，包括水泥，菱镁在内的任何胶凝材料，都有一个初凝时间，特别是应用最为广泛的普通硅酸盐水泥，初凝大多迟于45min。如果泡沫稳定性差，水泥等胶凝材料还没有初凝，泡沫已经破灭，那么泡沫就无法在混凝土内形成气孔。在一般情况下，对泡沫稳定性的最低要求，也要使其稳泡时间长于胶凝材料的初凝时间10～20min。由于各种胶凝材料的初凝时间不一致，因此，对泡沫稳定时间的要求也不同。总的来说，用于快凝胶凝材料的泡沫，稳泡时间可以短些，用于慢凝胶凝材料的泡沫，稳泡时间应尽量长些。即使同一种胶凝材料，气温不同，其初凝时间不同，变化也相当大。例如普硅水泥在夏季不到40min就可能初凝，而在5℃以下的寒冬，80min也不会初凝。所以，泡沫的稳定时间不可能有一个恒定的具体标准，应根据情况来确定。为了使泡沫能适应各种使用条件的需要，就应该让其稳定时间越长越好。大致讲，泡沫的稳定时间应达到如下要求； ①当用于硅酸盐类水泥且不加促凝剂时，稳定时间应大于60min；理想的最大于3h； ②当用于硫铝酸盐水泥，高铝水泥，铁铝酸盐水泥，快凝硅酸盐水泥等快凝水泥时，稳定时间应大于30min，最好大于60min； ③当用于镁水泥时，稳泡时间应大于40min最好大于80min； ④当用于掺有大量填充料或粉煤灰等活性废渣的胶凝材料时，稳泡时间还应延长。填充料或活性废渣掺量越大，稳泡时间应越长。 具体的稳泡时间应通过小试来确定，以浇注后不塌模，气孔形成后不连通，不过度变形为原则。大的原则，就是稳泡时间越长越好。 （2）泡沫越均匀越好，泡径应大小一致 气孔的理想孔径分布越窄越好，也就是要求气孔的孔径尽量一致，差别不要太大。这相应的要求泡沫应均匀，不能大小不一。泡沫的泡径不可能完全相同，但应基本相近，泡径范围尽可能小，最大泡径和最小泡径之间相差不要太大。前边已经讲过，要求泡沫所形成的气
泡沫混凝土工艺特点 一、工艺 泡沫混凝土的施工是通过整套专用的设备现场完成。整套设备配有上料、搅拌、主机等系统，施工时进行现场上料、搅拌、发泡并通过自带的泵送系统经高压输送管直接送至施工基面。 二、特点 1、耐热度高。泡沫混凝土由于是水泥无机材料，耐热可达500℃ 以上，不存在热分解，因而使用寿命更长，不会造成保温失效。 2、绿色环保，无毒无害。泡沫混凝土不含任何有毒成份，发泡 剂及各种外加剂均没有挥发性有害物质，有利于室内环境。 3、强度比聚苯乙烯泡沫塑料好。聚苯乙烯泡沫塑料的抗压强度， 只有0.02～0.03MPa，而200～300㎏/m3泡沫混凝土抗压强度为0.6～ 0.8 MPa，抗压性更好。 4、使用成本更低。200～300㎏/m3泡沫混凝土的总成本却只有 100元左右，具有明显的经济优势。 5、施工速度快。泡沫混凝土浇注摊平既可，不需要一张张铺设， 其施工速度比聚苯乙烯泡沫塑料板快1/3。 6、没有接缝，减少了接缝所造成的热损失。 3应用范围编辑 泡沫混凝土以其良好的特性，广泛应用于节能墙体材料中，在其他方面也获得了应用。现今，泡沫混凝土在我国的应用主要是屋面泡
沫混凝土保温层现浇、泡沫混凝土面块、泡沫混凝土轻质墙板、泡沫混凝土补偿地基。但是，充分利用泡沫混凝土的良好特性，可以将它在建筑工程中的应用领域不断扩大，加快工程进度，提高工程质量，具体如下： (1)用作挡土墙。主要用作港口的岩墙。泡沫混凝土 泡沫混凝土水泥地暖垫层 在岸墙后用作轻质回填材料可降低垂直截荷，也减少了对岸墙的侧向载荷。这是因为泡沫混凝土是一种粘结性能良好的刚性体，它并不沿周边对岸墙施加侧向压力，沉降降低了，维修费用随之减少，从而节省很多开支。泡沫混凝土也可用来增进路堤边坡的稳定性，用它取代边坡的部分土壤，由于减轻了质量，从而就降低了影响边坡稳定性的作用力。 (2)修建运动场和田径跑道。使用排水能力强的可渗性泡沫混凝土作为轻质基础，上面覆以砾石或人造草皮，作为运动场用。泡沫混凝土的密度为800-900kg/m³此类运动场可进行曲棍球，足球及网球活动。或者在泡沫混凝土上盖上一层0.05m厚的多孔沥青层及塑料层，则可作田径跑道用。
1.1工程概况 杭州师范大学仓前校区一期工程中心区西块施工标段工程位于杭州市余杭塘河以南，一期教学区以东，中央大道以西，中央环路以北。本工程总建筑面积 100938 平方米，地上 77174 平方米，包括行政综合楼、杭州研究院、中心图书馆，地下一层，面积 23764 平方米，其中中心图书馆建筑面积 35845 平米，建筑高度 23.5 米，地上 5 层；杭州研究院建筑面积 19992 平米，建筑高度 54.1 米，地上 13 层；行政综合楼建筑面积 21337 平米，建筑高度 54.1 米，地上 13 层；其结构类型为钢筋砼及型钢砼组合结构。 建设单位：杭州师范大学、杭州城建开发集团有限公司 设计单位：浙江大学建筑设计研究院 勘察单位：浙江华东建设工程有限公司 施工单位：浙江长城建设集团股份有限公司 监理单位：浙江求是工程咨询监理有限公司 质安监单位：余杭区质量安全监督站 1.2楼地面、屋面概况 地面：首层地面采用750厚泡沫混凝土回填；采用FC B07 FC5.0 屋面：采用泡沫混凝土找坡2%，最薄处30厚，采用FC B07 FC5.0 二、编制依据 1、杭州师范大学仓前校区一期工程中心区西块施工图纸、联系单 2、本工程施工组织设计 3、《建筑工程施工质量验收统一标准》GB50300-2001 4、《建筑地面工程施工质量验收规范》GB50209-2010 5、《屋面工程质量验收规范》GB50207-2012 6、《屋面工程技术规范》GB50345-2012 7、《建筑节能工程施工验收规范》GB50411-2007 8、《建筑工程施工质量评价标准》GB/T50375-2006 9、《屋面保温隔热用泡沫混凝土》JCT2125-2012 10、《泡沫混凝土用泡沫剂》JCT2199-2013 11、《混凝土外加剂》GB8076 12、《工程建设标准强制性条文》及浙江省相关评杯文件、细则等。
现浇泡沫混凝土施工技术措施 1. 前言 1.1 现浇泡沫混凝土施工技术是利用物理机械方法将现浇泡沫混凝土泡沫剂水溶液制备成泡沫，再将泡沫加入由水泥、粉煤灰、水等材料制成的浆料中，经均匀混合后浇注成型并养护而成的新型保温、隔热、隔声材料的一种工艺技术。 1.2 现浇泡沫混凝土是一种新型环保的节能材料，将其按照设计要求埋植于钢筋混凝土楼板上或大型广场的装饰面层以下，做垫层找坡替代混凝土找坡。由于其内部含有大量的封闭空隙，具有轻质、保温、隔热、隔音、高强的物理性能。施工生产中能节约混凝土的使用量，是国家推广的新型节能产品。现浇泡沫混凝土为无机物质材料，有非燃烧性，具有良好的防火性能。吸水率低不易开裂，安全、环保、无毒、无污染。该材料既具有安全性又具有经济性，符合国家倡导的“环保节能型” 建筑要求和建筑产业政策，该技术国内领先，具有良好的技术性能和经济效果，推广应用前景广阔。 1.3 本工程结合实际经验和有关的资料，在XXX等屋面找坡层及地下一层游泳池找坡层的施工中，使用了泡沫混凝土。对于施工总体安排、施工方法及工艺、技术质量保证措施、安全消防等措施、环保与文明施工措施进行合理的计划，取得较好的效果。 2. 施工特点
2.1 轻质 由于泡沫砼内部含有大量的封闭空隙，自身重量较轻，其密度一般在300-1200kg/m3 范围内，根据设计的强度要求，通过在施工现场调整水泥及发泡剂用量调整其密度。利用这一特性可制作建筑物的墙体材料，大大减轻建筑物的自重，从而降低建筑物的结构与基础费用，经济效益显著。 2.2 热工性能优良 与传统的建筑材料相比，泡沫混凝土热导率较低，密度等级在300-1200kg/m3 之间的泡沫混凝土，热导率常在0.09- 0.13w/m·k 之间。不但具有良好的保温性能，而且隔热效果显著。 2.3 隔音效果优良 泡沫混凝土是多孔型材料，因此它是一种具有一定吸音能力的材料，吸音性能比砖墙大约高5-10 倍。 2.4 具有良好的防火性能 泡沫混凝土是非燃性能的，它的传导性能低，热迁移慢，从而能保护其它构件不受火灾的影响，在高温下也不产生有害气体，因而具有良好的防火性能。 2.5 具有抗渗性能 吸水率低，表面不易开裂，施工工艺简单，整体性能好，具有一定的抗渗性能。 2.6 施工方便 输送方便，机械直接输送，不受场地大小、距离长短限制，施工灵活方便。
LD泡沫混凝土 新型石材/ LD 泡沫混凝土 您所在位置：首页> 新型石材/ LD 泡沫混凝土LD 泡沫混凝土 发布时间:2011-7-5 16:56:38 阅读：177次 LD 泡沫混凝土 产品介绍 泡沫混凝土是一种轻质混凝土，又称为发泡水泥、泡沫混凝土。是一种经济环保、具有轻质、保温、隔热、吸声、隔声、抗渗、防水、透水、透气、过滤、抗腐蚀、保水等性能，且防火可达A级的新型建筑节能材料。2010年9月19日国家科技部、中国建材联合会将泡沫混凝土列入国家科技支撑计划重点项目—“节能绿色建筑材料开发与集成应用示范”。 LD泡沫混凝土是由浙江建科引进德国最新型泡沫剂，采用国内顶尖现浇成套机组设备现场发泡后，将泡沫加入到混凝土料浆中，经混合搅拌、泵送、浇注成型、养护而成。 优越性能 轻质高强 LD泡沫混凝土密度小，常规密度等级为300-1200kg/m3，相当于普通混凝土的 1/5-1/10。抗压强度大于0.25MPa，可以根据建筑设计要求生产不同强度的混凝土，使用在建筑物的内外墙体、屋面、露面、立柱等结构中，可使建筑物自重降低25%左右，有些可达结构物总重的30%-40%。
◆保温隔热 LD泡沫混凝土中含有大量封闭的细小孔隙，热工作性能良好，密度等级300-1200 kg/m3范围的LD泡沫混凝土，导热系数为0.06-0.3W/(m?K)之间，具有良好的保温节能效果。 ◆隔音性能佳 LD泡沫混凝土属多孔材料，吸音能力10-20%，具有良好的隔音性能，在建筑楼层和高速公路隔音板、地下建筑顶层等领域，均可用来作为隔音层。 ◆低弹抗震 多孔性使LD泡沫混凝土具有较低的弹性模量，从而使其对冲击力载荷具有良好的吸收和分散作用。同时轻质高强的特性也可有效减低建筑物的荷载20-40%，增强抗震能力。 ◆耐候性能优 与建筑物基层粘结牢固，不空鼓、不开裂、抗风压、耐冲击，防潮性好。 ◆安全防火 LD泡沫混凝土为A级无机不然材料，无论用于屋顶保温、地暖、室内垫层都无需担心防火问题。并且，泡沫混凝土为水泥制品，其寿命也与建筑物主体寿命基本等同。 ◆现场生产、施工速度快 LD泡沫混凝土在建筑工地现场发泡、生产、泵送、浇注，并且整个生产、泵送、施工过程均为机械化操作（可实现垂直高度100米的远距离泵送），既节省人工，又能大大提高施工速度。
泡沫混凝土屋面找坡保温的工法 1、前言 泡沫混凝土又名发泡混凝土是近年来用于填充、屋面找坡、保温的一种新型建材，因其本身材质轻、不燃烧、浇筑成型后不透水、整体性好，且具备较好的保温性能等特点，目前正推广用于建筑找坡或坡度不大于10%保温屋面。传统用细石混凝土找坡，当屋面面积过大，找坡过厚则自重过大；用珍珠岩、加气混凝土散料等材料找坡，则存在因其湿作业颗粒间含水，不易蒸发，造成下部天棚洇水返潮，上部防水层顶气起鼓，而影响屋面后期防水效果等弊病。根据GB50176-93《民用建筑热工设计规范》“建筑热工设计应与地区气候相适应”的要求，鉴于江苏省属于夏热冬冷地区，屋面首先应满足隔热设计标准要求同时适应兼顾冬季保温的实际情况，泡沫混凝土找坡工艺，与屋面隔热、保温体系一并统筹考虑设计后所具备的经济性，相信将是今后我省屋面找坡兼保温的首选材料之一，本公司经过多个工程中的实践，现编制该工法。 2、工法特点 泡沫混凝土施工操作简单，施工过程粉尘污染少，浇筑的泡沫混凝土与主体结构粘结牢固，且省掉传统的机械振捣、人工压实等工序；成型后整体性好，轻质、保温、隔热效果好，具有较好的抗水性能，可部分取代或全部取代保温层，并取消传统保温层中安置的排气管，既美观上人屋面（特别是住宅露台屋面）又经济，在现行的保温及找坡条件下，可降低一部分工程造价。
3、 适用范围 本工法适用于：一般工业与民用建筑工程建筑找坡或需保温的平屋面（屋面坡度不大于10%）工程。 找坡兼保温构造图如下： 当檐口女儿墙壁结构高度满足时，直接用泡沫混凝土保温，可取消该两项工序。 初凝成型后的找坡泡沫混凝土图
屋面泡沫混凝土找坡施工方案第一章 1、编制依据 1)工程设计图纸 2)《屋面工程技术规范》GB50345-2012 3)《屋面工程质量验收规范》GB50207-2012 4)《现浇轻质泡沫混凝土应用技术规程》DGJ32/TJ104-2010 第二章2、工程概况 第一节 2.1 工程基本概况 第二节2.2 屋面设计概况 TA/TB塔楼地上25层，建筑高度99.6米，为上人屋面，机房二层、三层屋顶为不
上人屋面；QA/QB裙房地上4层，高度20.4米，为不上人屋面。 第三节 2.3 屋面泡沫混凝土构造做法 本工程除钢结构屋面外，屋面构造做法为在钢筋混凝土结构层上第一层泡沫混凝土找坡，最薄30mm，找坡坡度为2%，具体见本工程施工图。 第三章3、施工部署 第一节 3.1流水段划分 因本工程屋面钢筋混凝土结构层上第一层均为泡沫混凝土找坡层，且构造做法相同。根据现场进度情况对屋面泡沫混凝土施工流水段划分为，先对QA、QB屋面施工，
然后对TA、TB机房一层、三层屋面施工，剩余屋面在外脚手架拆除完成后进行施工。第二节3.2 施工重点和难点 屋面现浇泡沫混凝土施工期间温度较低，必须注意气温的变化，禁止在冬季施工期内对泡沫混凝土施工。现浇泡沫混凝土的强度、干密度、导热系数为泡沫混凝土施工的主控项目，必须在泡沫混凝土施工前在具备相应资质的检测单位检测合格，并通过监理确认方可施工。屋面面积较大，对屋面泡沫混凝土的收平较难，必须做好前期弹线、做灰饼、拉通线的保证工作。 第三节3.3 施工组织管理机构 以项目部项目经理为组织领导，技术、施工等人员，各工种主要管理人员为组员的项目领导机构，全力支持配合，加强管理，保质保量，圆满完成浇筑任务。 严格各自的责任制度，履行各人的职责，做好技术交底，严把质量关，对此特殊部位按特殊施工工序质量要求进行，必须派专人具体负责。 第四节 3.4 安全保证体系 组长：### 副组长：###
聚苯颗粒泡沫混凝土材料 欧阳光明（2021.03.07） 刘丰良 摘要：凡在配制好的含有胶凝物质的料浆中加入泡沫而形成多孔的坯体，并经养护形成的多孔混凝土，称之为泡沫混凝土。聚苯颗粒泡沫混凝土是指在普通泡沫混凝土中加入聚苯乙烯颗粒，使聚苯颗粒分散在泡沫混凝土浆体中，通过水泥固化后，形成了泡沫混凝土包裹着聚苯乙烯颗粒，使产品变成有机和无机“双泡”复合材料的新型保温隔热产品——聚苯颗粒泡沫混凝土。聚苯颗粒泡沫混凝土具有保温隔热、隔音减震、轻质高强、防火耐久的特点。 关键词：保温隔热、隔音减震、轻质高强、防火耐久 选题意义：聚苯颗粒泡沫混凝土最突出的特点是具有很好的保温功能，而一般的保温材料性能评估将从以下几个方面考虑： 1.导热系数、修正系数。一般保温隔热材料导热系数越小，保温隔热效果就越好。选择保温隔热材料在考虑导热系数的同时，还要考虑到修正系数，导热系数是针对保温隔热材料的材质，而事实上在墙体上的保温隔热效果应该是导热系数乘于修正系数得出的结果才是这种材料做成的保温隔热系统的真正保温隔热效果。 2.保温隔热材料的容重，在一定范围内容重越小越好，但是与此同时保温隔热材料的抗压强度也会随之降低，所以在考虑容重的同时应该注意合理取舍。
3.抗压强度（机械强度），抗压强度越好就代表保温隔热材料在自身重量以及外力作用下不会变形和毁伤。 4.吸水率，当保温隔热材料吸水后不仅降低了材料的保温性能，而且还会加速金属腐蚀，同时引起自身重量的增加，最终会使保温隔热材料过重而脱落。 5.耐热性和抗冻性，要根据使用场所的不同而选择具有不同性能的保温隔热材料。 而聚苯颗粒泡沫混凝土能从个方面较好的满足上述要求，因此聚苯颗粒泡沫混凝土会有很大的市场空间，对它的研究有很大的现实意义。 发展现状：聚苯颗粒泡沫混凝土作为泡沫混泥土中很重要的一种，他的发展历经了很长一段时间，现在已经得到了长足发展。 1．总体状况 目前，我国泡沫混凝土企业总数约800多个，其中，现浇企业约400个左右，制品企业约150个左右，设备加工企业约100个左右，发泡剂生产企业约80个左右。我国泡沫混凝土年产量，2008年已达500万m3，2009年粗略估计应该突破600万m3。其中，泡沫混凝土地暖保温层约300万m3、屋面保温层约150万m3、地面垫层约50万m3、各类回填约20万m3、特种功能应用30万m3、制品类约50万m3。现浇约占总产量的80％以上，其它约20％。 从应用领域来看，我国泡沫混凝土的主要应用仍是建筑保温，其用量约占泡沫混凝土总产量的90％，土木及岩土工程约占3％，油田应用约占1％，其它特种应用约占7％。从长远看，建筑保温也仍将
