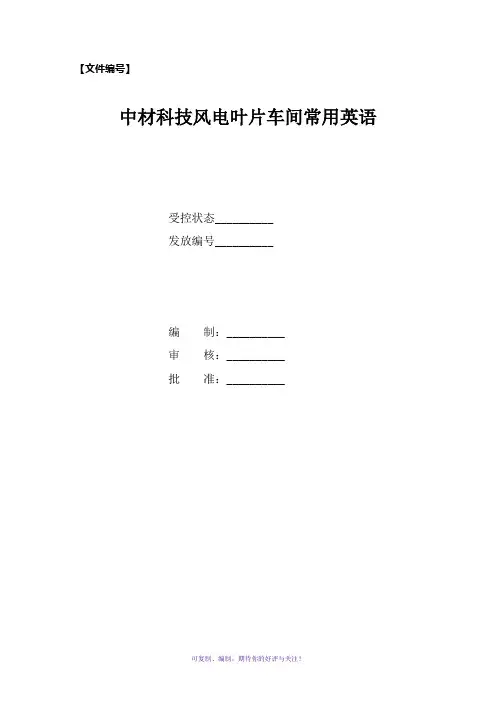

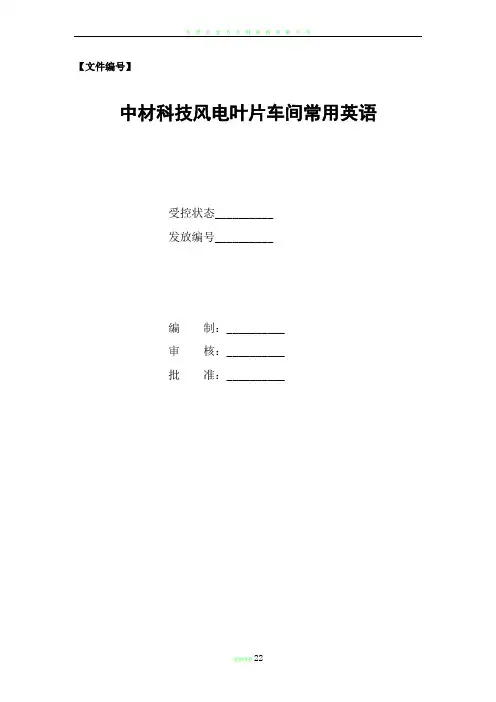

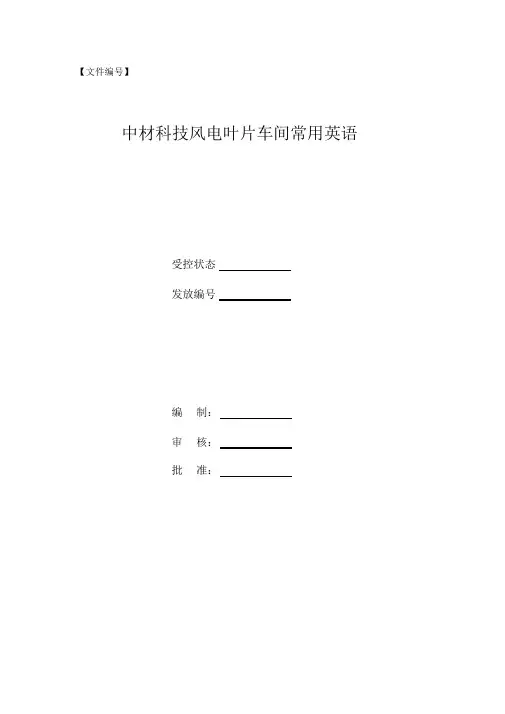

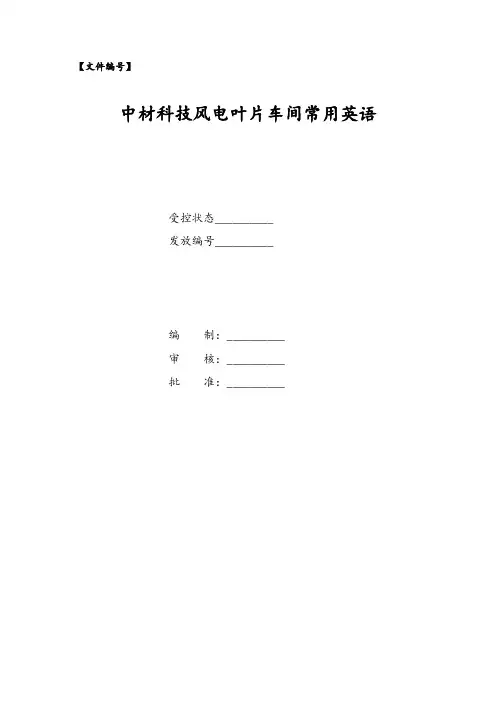

【文件编号】
中材科技风电叶片车间常用英语
受控状态__________
发放编号__________
编制：__________
审核：__________
批准：__________
目录
组件/Parts (4)
设备&工装/Equipments&Devices (4)
材料/Material (5)
玻纤类/Fabric (5)
芯材类/ Core Material (6)
耗材类/Consumables (6)
辅材类/Adding Material (6)
树脂&粘接胶/Resin &Glue (7)
油漆&腻子/Paint& Filler (7)
避雷系统/Lightning Protection System (7)
金属件/Metal Pieces (7)
2.工艺过程常用中英文词汇对照表 (8)
工序类/Procedure (8)
模具调试/Mold Debug (9)
来料检查/ Incoming Inspection (9)
铺层/Lamination (9)
灌注&预固化/Infusion&Pre-curing (10)
粘接/Bonding (11)
后处理/ Post-processing (12)
3. 缩写/ Abbreviation (12)
4. 维修工艺/ Maintenance Craft (16)
4.1 真空灌注工艺维修方案/Infusion Process (16)
4.1.1维修流程/Repaire Flow Diagram (16)
4.1.2主要流程工序/Primary Process Flow (16)
4.2 手糊真空袋压工艺/Hand-layup Vacuum Bag Molding Process (20)
4.2.1 维修流程/Repaire Flow Diagram (21)
4.2.2 主要流程工序/Primary Process Flow (21)
4.3 手糊工艺维修方案/ Hand Layup Process (24)
4.3.1维修流程/Repair Flow Diagram (25)
4.3.2 主要流程工序/Primary Process Flow (25)
5.常见缺陷/ Common Defects (26)
1.常用中英文词汇对照表
2.工艺过程常用中英文词汇对照表
3. 缩写/Abbreviation
4. 维修工艺/Maintenance Craft
4.1 真空灌注工艺维修方案/Infusion Process
真空灌注工艺适用于维修面积较大、层数较多、对产品外观有较大影响、关键部件出现的缺陷和影响合模粘接界面的区域等的维修，具体操作要求如下：
Vacuum infusion process repaire apply to the defect which refer to larger defective area ，higher-rise layers and greater influence of product Configuration ，critical components ，bonding zone. Detailed requirements are as follows:
4.1.1维修流程/Repaire Flow Diagram
4.1.2主要流程工序/Primary Process Flow
4.1.2.1缺陷去除/Defect Removing
使用角磨机等工具将缺陷区域磨开，以去除缺陷。打磨遵循最小打磨原则。缺
陷现场打磨由具备相应资质的QI 现场指导，特殊情况时可以通知质量工程师
或者工艺工程师现场指导打磨。
Grind the defects with machines and tools to confirm the severity degree. The grinding should remove the entire defects and follow minor repair principle. Defects shall be grinded under the guidance of qualified quality stuffs or technolotist on site.
4.1.2.2 错层打磨/Stagger Grinding
根据缺陷维修方案要求，对打磨区域使用水性记号笔画线。完毕后使用角磨机
配40~60目砂纸对缺陷区域进行错层打磨，打磨按照由内向外原则进行打磨。According to the requirements of the repairesolution , draw a line of defect region, grind stagger defect area with 40~60 gritsandpaper. The principle of grinding should from center to outside .
4.1.2.3 表面清理/Surface Cleam
采用真空吸尘设备清理打磨区域表面粉尘。
Use vacuum cleaning equipment to clean dust in the grinded area.
4.1.2.4 主材铺层/Lay-up Primary Materials
根据维修方案要求准备对应规格型号和尺寸的纤维布和芯材，并按照方案要求
进行铺设。
Glass and core materials specification and position on the repair area with corresponding accurate to the repaire plan.
4.1.2.5 流道铺设/Infusion System Layup
按维修方案中具体的辅材及流道布置指导说明铺设真空胶带、脱模布、多孔膜、吸胶毡导流网，包覆至少双层真空膜。当维修方案未说明时，按照如下原则进
行辅材铺放：
Layup the tacky tape 、peel ply、pinhole film、 breathing catton、flow mesh, wrap 2 layers vacuum films. The prinmary principle of infusion system as follows:
(1) 真空胶带铺设距离最外侧纤维布层100mm 以上。
The distance between the tacky tape ande fiber outteredge greater-
than 100mm;
(2) 多孔膜原则上只铺放导流网下方，边缘超出导流网边缘20-30mm，多孔膜搭接宽度≤10mm。
Pinhole film below the flew mesh and exceeds the flow mesh for 20-30 mm，the width of overlap ≤10 mm
(3) 吸胶毡作为导气通道，尽量铺设在流道对立面，不与布层接触，连接到抽气口上。布层与吸胶毡通道通过吸胶毡搭条连接，吸胶毡搭条间距约在0.5-1m，且分布均匀。
The breathing catton cover the vacuum ports is located on the opposite of the channel what could be the vacumm medium and connot touch the layers. Theuniform distribution breathing catton bridge connect the fiber layers and breathing catton channel, the space between the bridge is 0.5-1m.
(4) 导流网铺设，距离铺层四周约为100±20mm，若为后缘梁维修时，由于宽度所限，在弦长方向距离布层终点适当缩小间距，但最小间距需≥30mm。
Flow mesh layup : 100±20mm from the layers edge. When repair TE-UD，subject to the width ,the distance of the layers, end in the chordwise should be properly shrink to 30 at least.
(5) 流道布置，在轴向方向，距离铺层起点和终点≥100mm，注胶口居中放置。在弦长方向原则上若需要维修区域宽度≤800mm，则选择从单边灌注，对立边抽气；若维修区域宽度＞800mm，则选择居中铺放流道，在弦长方向，两边
同时布置抽气通道。
Flow channel layup ：inspanwise, 100 mm from the start anf end of
fiber at least. The injection port stand in the middle. In principle, if the defect area width ≤800mm in spanwise , infusion from one side, otherwise put the channel in the middle and layup pumping medium on both side.
（6）脱模布覆盖整个维修区域，若为了不影响邻近区域的表面干净卫生，尽量在有胶液达到的区域，均覆盖上脱模布。
Cover the whole repair area with peel ply. In order to keep clean of surroundings , cover all area resin infusioned with peel ply.
（7）布置真空抽气系统，抽气口原则上要均匀布置，且数量不少于2 个，间
距以1.5-3m 为宜。可根据维修区域长度适当增加抽气口。抽气口根据流道布
置原则，单边灌注时选择对立边布置，中间灌注时，选择两边均匀布置抽气口。抽气管道连接到真空泵上，为防止抽气管道进胶返到真空泵内，抽气管道可以
先连接到溢流桶，再通过溢流桶连接到真空泵上。
Vacuum system layup :more than 2 vacuum ports should be uniform distributed. The distance between 2 ports shold be 1.5-3m. the vacuum ports could properly added accord to the repair area length.According
to flow channel layup principle, when infusion from one side,exhaust air from the opposite side; when infusion from middle , exhaust air from both side. The vacuum tube joint to the vacuum pump. In order to prevent resin exhaust into the pump ,the vacuum tube should connect overflow bucket first,and joint to the vacuum pump second.
4.1.2.6 真空检验及灌注/Check Vacuum and Infusion
1）至少布置双层真空膜，抽二保一，若一二真空均无法保住真空的情况下，确认由于粘接界面的特殊情况，可采取包覆第三真空膜，增大包真空面积。将压
力降低至5kPa 以下，以保压5 分钟真空降值≤1kPa 为合格。
Wrappe two layersvacuum film at least,if the second vacuum bag cannot maintain the vacuum pressure then add the third vacuum film to rise the vacuum area after confirm the particularity of the adhesive surface . when the vacuum pressure value lower than 5KPa.Vacuum decrease value≤1KPa during 5 minutes of pressure maintaining is acceptable.
2）树脂与固化剂配比合格后，进行出胶。灌注树脂比例测试和出胶参见《FNWPB-EM-SOP-SB(GE)-01 移动灌注树脂机操作规程》。
Test the resin radio before glue The radio and glue refer to 《FNWPB-EM-SOP-SB(GE)-01SOP for Mobile RIM Resin Mix Machine》.
灌注至整个维修区域织物被环氧树脂完全浸润。关闭注胶管，保持真空泵一直处于抽气状态直至固化完成。
When the whole area fiber are fully saturated with resin, infusion is completed. Turn off valve,keep pump working all along until finish curing.
4.1.2.7 固化/Curing
使用电热毯或者其他合适的加热设备对维修区域进行加热，加温要求为70℃保持5h；记录固化曲线（或填写固化记录），作为维修记录的一部分。对于未进行后固化前的维修，维修区域可以先预固化，使得维修区域表面硬化，完毕后与叶片一起后固化。为了保证修补区域的固化质量，需要测试树脂Tg 。对于叶片维修区域有Tg 值要求的，若检验不合格，此叶片不得出厂。
Use electric blanketor other appropriate equipments toheat the repair area, the curing cycle is 70℃ and continue 5h, record the curing curve(or fillout curing record ) as a part of the repair record. The pre-curing repair work,,make the repair area harden first and post curing with blade. Ensuring repairequality ,Tg must be tested required until qualified.
4.2 手糊真空袋压工艺/Hand-layup Vacuum Bag Molding Process
对外形尺寸要求较高，层数小于等于5 层的缺陷，原则上采用手糊真空袋压工艺。
Hand-layup vacuum bag molding process is executed when demang higher configuration size or the defect less than 5 layers in principle.
