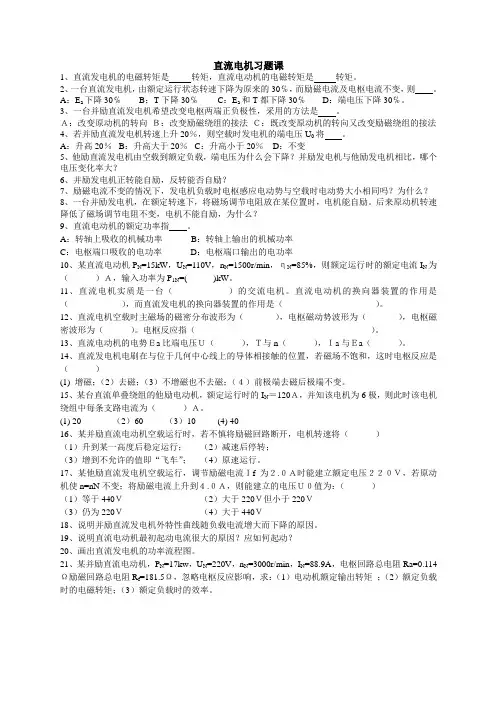

直流电机习题课
1、直流发电机的电磁转矩是转矩，直流电动机的电磁转矩是转矩。
2、一台直流发电机，由额定运行状态转速下降为原来的30℅，而励磁电流及电枢电流不变，则。A：E a下降30℅B：T下降30℅C：E a和T都下降30℅ D：端电压下降30℅。
3、一台并励直流发电机希望改变电枢两端正负极性，采用的方法是。
Ａ：改变原动机的转向Ｂ：改变励磁绕组的接法Ｃ：既改变原动机的转向又改变励磁绕组的接法4、若并励直流发电机转速上升20％，则空载时发电机的端电压U0将。
A：升高20％B：升高大于20％C：升高小于20％D：不变
5、他励直流发电机由空载到额定负载，端电压为什么会下降并励发电机与他励发电机相比，哪个电压变化率大
6、并励发电机正转能自励，反转能否自励
7、励磁电流不变的情况下，发电机负载时电枢感应电动势与空载时电动势大小相同吗为什么
8、一台并励发电机，在额定转速下，将磁场调节电阻放在某位置时，电机能自励。后来原动机转速降低了磁场调节电阻不变，电机不能自励，为什么
9、直流电动机的额定功率指。
A：转轴上吸收的机械功率B：转轴上输出的机械功率
C：电枢端口吸收的电功率D：电枢端口输出的电功率
10、某直流电动机P N=15kW，U N=110V，n N=1500r/min，ηN=85%，则额定运行时的额定电流I N为（）Ａ，输入功率为P1N=( )kW。
11、直流电机实质是一台（）的交流电机。直流电动机的换向器装置的作用是（），而直流发电机的换向器装置的作用是（）。
12、直流电机空载时主磁场的磁密分布波形为（），电枢磁动势波形为（），电枢磁密波形为（）。电枢反应指（）。
13、直流电动机的电势Ｅa比端电压Ｕ（），Ｔ与n（），Ｉa与Ｅa（）。
14、直流发电机电刷在与位于几何中心线上的导体相接触的位置，若磁场不饱和，这时电枢反应是（）
(1) 增磁；（2）去磁；（3）不增磁也不去磁；（４）前极端去磁后极端不变。
15、某台直流单叠绕组的他励电动机，额定运行时的I N＝120Ａ，并知该电机为6极，则此时该电机绕组中每条支路电流为（）Ａ。
(1) 20 （2）60 （3）10 (4) 40
16、某并励直流电动机空载运行时，若不慎将励磁回路断开，电机转速将（）
（1）升到某一高度后稳定运行；（2）减速后停转；
（3）增到不允许的值即“飞车”；（4）原速运行。
17、某他励直流发电机空载运行，调节励磁电流Ｉf为２.０Ａ时能建立额定电压２２０Ｖ，若原动机使n=nN不变；将励磁电流上升到４.０Ａ，则能建立的电压Ｕ０值为：（）
（1）等于440Ｖ（2）大于220Ｖ但小于220Ｖ
（3）仍为220Ｖ（4）大于440Ｖ
18、说明并励直流发电机外特性曲线随负载电流增大而下降的原因。
19、说明直流电动机最初起动电流很大的原因应如何起动
20、画出直流发电机的功率流程图。
21、某并励直流电动机，P N=17kw，U N=220V，n N=3000r/min，I N=88.9A，电枢回路总电阻Ra=Ω励磁回路总电阻R f=Ω，忽略电枢反应影响，求：（1）电动机额定输出转矩；（2）额定负载时的电磁转矩；（3）额定负载时的效率。
