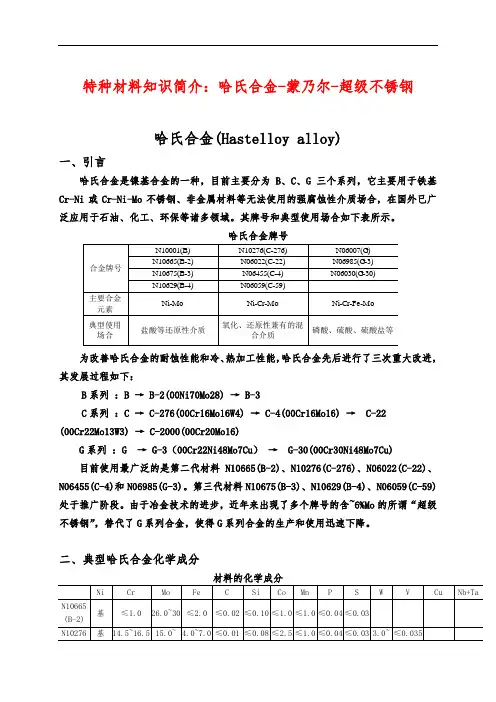

![镍基合金(哈氏合金、因考尔合金、蒙乃尔合金)化学成分和机械性能[1]](https://img.doczj.com/img3b/01rzusp1rs3afdzd05lw-b1.webp)
![镍基合金(哈氏合金、因考尔合金、蒙乃尔合金)化学成分和机械性能[1]](https://img.doczj.com/img3b/01rzusp1rs3afdzd05lw-32.webp)
蒙乃尔400
蒙乃尔400合金的组织为高强度的单相固溶体，它是一种用量最大、用途最广、综合性能极佳的耐蚀合金。此合金在氢氟酸和氟气介质中具有优异的耐蚀性，对热浓碱液也有优良的耐蚀性。同时还耐中性溶液、水、海水、大气、有机化合物等的腐蚀。该合金的一个重要特征是一般不产生应力腐蚀裂纹，切削性能良好。
耐蚀性能
该合金在氟气、盐酸、硫酸、氢氟酸以及它们的派生物中有极优秀的耐蚀性。同时在海水中比铜基合金更具耐蚀性。
酸介质：M400在浓度小于85%的硫酸中都是耐蚀的。
M400是可耐氢氟酸中为数极少的重要材料之一。
水腐蚀：M400合金在多数水腐蚀情况下，不仅耐蚀性极佳，而且孔蚀、应力腐蚀等也很少发现，腐蚀速度小于0.025mm/a
高温腐蚀：M400在空气中连续工作的最高温度一般在600℃左右，在高温蒸汽中，腐蚀速度小于0.026mm/a。
氨：由于蒙乃尔400合金镍含量高，故可耐585℃以下无水氨和氨化条件下的腐蚀。
产品应用
动力工厂中的无缝输水管、蒸汽管
海水交换器和蒸发器
硫酸和盐酸环境
原油蒸馏
在海水使用设备的泵轴和螺旋桨
核工业用于制造铀提炼和同位素分离的设备
制造生产盐酸设备使用的泵和阀
蒙乃尔 K500
蒙乃尔K500合金除具有高强度、耐腐蚀、无磁性等优异的机械性能外，还具有蒙乃尔400同样的耐蚀性。能作为泵轴材料，适用于较恶劣的高硫、高蜡油层的地质开采条件下工作。由于该合金没有塑-脆转变温度，所以非常适用于各种低温设备。此合金主要用于泵轴和阀杆、输送器刮刀、油井钻环、弹性部件、阀垫等。适用于石油、化工、造船、制药、电子部门。
化学成分
该合金的化学成分大体与蒙乃尔400相同，最大的差别是含有2.3-3.15%的Al和0.30-1.00%的Ti，此合金的组织特点除有弥散的Ni3（Al,Ti）沉淀相析出外，其他与蒙乃尔400相同。
耐蚀性能
一般固溶态的蒙乃尔K500耐蚀性与蒙乃尔400合金基本相同，因此，有关蒙乃尔400的耐蚀性数据完全可以适用于蒙乃尔K500合金。
由于该合金在流动海水中的低腐蚀速度和该合金的高强度，因此，该合金特别适用于制造耐海水腐蚀的离心泵轴。
机械性能
该合金没有塑-脆转变温度，所以非常适用于制造各种低温设备，焊接可提高合金的强度，但降低合金的塑性。因此，为了保持高塑性，蒙乃尔K500合金焊后需进行热处理。
产品应用
泵轴和叶轮
输送器刮刀
油井钻环
弹性部件
阀垫
产品说明：
合金 600 Alloy 600/Inconel 600/UNS NO6600
Inconel 600 合金是一种镍铬铁系镍基耐蚀耐热合金，该合金具有以下特性：
● 很好的耐还原，氧化，氮化介质腐蚀性能
● 在室温及高温时有很好的耐应力腐蚀开裂性能
● 很好的耐干燥氯气和氯化氢气体腐蚀性能
● 650°C 以下有较高的强度，成型好，易于焊接；空气中，最高使用温度达1175°C 化学成分
机械性能
物理性能
密度： 8.4g/cm3 熔点: 1370-1425°C
应用范围
● 石油化工生产中的蒸发罐，酸和碱工业用机器，催化再生器● 热处理炉中曲颈瓶及部件，尤其是在碳化和氮化气体中
● 核反应堆发电设备，热交换器
● 抗氯化和氟化腐蚀：有机或无机氯化物和氟化物的生产
● 氯气法制二氧化钛
● 腐蚀性的碱金属的生产和使用领域，特别是使用硫化物的环境● 抗氟化氢腐蚀，铀氧化转换成六氟化物
● 抗氯化，氯化氢，氧气和碳化腐蚀：氯乙烯单体生产
● 侵蚀气体中的热电偶套管
● 喷气发动机部件，涡轮喷气发电机的补燃部件
● 其他在高温下使用的部件
镍基高温合金 镍基高温合金是以镍为基体(含量一般大于50%) 在650～1000℃范围内具有较高的强度和良好的抗氧化、抗燃气腐蚀能力的高温合金。 发展过程 镍基高温合金(以下简称镍基合金)是30年代后期开始研制的。英国于1941年首先生产出镍基合金Nimonic 75(Ni-20Cr-0.4Ti)；为了提高蠕变强度又添加铝，研制出Nimonic 80(Ni-20Cr-2.5Ti-1.3Al)。美国于40年代中期，苏联于40年代后期，中国于50年代中期也研制出镍基合金。镍基合金的发展包括两个方面：合金成分的改进和生产工艺的革新。50年代初，真空熔炼技术的发展，为炼制含高铝和钛的镍基合金创造了条件。初期的镍基合金大都是变形合金。50年代后期，由于涡轮叶片工作温度的提高，要求合金有更高的高温强度，但是合金的强度高了，就难以变形，甚至不能变形，于是采用熔模精密铸造工艺，发展出一系列具有良好高温强度的铸造合金。60年代中期发展出性能更好的定向结晶和单晶高温合金以及粉末冶金高温合金。为了满足舰船和工业燃气轮机的需要，60年代以来还发展出一批抗热腐蚀性能较好、组织稳定的高铬镍基合金。在从40年代初到70年代末大约40年的时间内，镍基合金的工作温度从700℃提高到1100℃，平均每年提高10℃左右。镍基高温合金的发展趋势见图1。
镍基高温合金的发展趋势 成分和性能 镍基合金是高温合金中应用最广、高温强度最高的一类合金。其主要原因，一是镍基合金中可以溶解较多合金元素，且能保持较好的组织稳定性；二是可以形成共格有序的A3B 型金属间化合物γ'[Ni3(Al，Ti)]相作为强化相，使合金得到有效的强化，获得比铁基高温合金和钴基高温合金更高的高温强度；三是含铬的镍基合金具有比铁基高温合金更好的抗氧化和抗燃气腐蚀能力。镍基合金含有十多种元素，其中Cr主要起抗氧化和抗腐蚀作用，其他元素主要起强化作用。根据它们的强化作用方式可分为：固溶强化元素，如钨、钼、钴、铬和钒等；沉淀强化元素，如铝、钛、铌和钽；晶界强化元素，如硼、锆、镁和稀土元素等。 镍基高温合金按强化方式有固溶强化型合金和沉淀强化型合金。 ·固溶强化型合金 具有一定的高温强度，良好的抗氧化，抗热腐蚀，抗冷、热疲劳性能，并有良好的塑性和焊接性等，可用于制造工作温度较高、承受应力不大(每平方毫米几公斤力，见表1)的部件，如燃气轮机的燃烧室。 ·沉淀强化型合金 通常综合采用固溶强化、沉淀强化和晶界强化三种强化方式，因而具有良好的高温蠕变强度、抗疲劳性能、抗氧化和抗热腐蚀性能，可用于制作高温下承受应力较高(每平方毫米十
蒙乃尔合金管的组织为高强度的单相固溶体，它是一种用量最大、用途最广、综合性能极佳的耐蚀合金。此合金在氢氟酸和氟气介质中具有优异的耐蚀性，对热浓碱液也有优良的耐蚀性。塔、槽、阀门、泵、反应釜、轴等。由于在流动海水中的低腐蚀率和此合金的高强度，因此，蒙乃尔合金板适用于制造耐海水腐蚀的离心泵轴。适用静止和流速的海水中 蒙乃尔合金管耐蚀性能 蒙乃尔合金管有优良的耐蚀性，同时具有比蒙乃尔K500更高的强度和硬度。组织结构为单相奥氏体组织和由弥散的Ni3（Al、Ti）沉淀相析出该合金在氟气、盐酸、硫酸、氢氟酸以及它们的派生物中有极优秀的耐蚀性。酸介质：M400在浓度小于85%的硫酸中都是耐蚀的。M400是可耐氢氟酸中为数极少的重要材料之一。水腐蚀：M400合金在多数水腐蚀情况下，不仅耐蚀性极佳，而且孔蚀、应力腐蚀等也很少发现，腐蚀速度小于0.025mm/a高温腐蚀：M400在空气中连续工作的最高温度一般在600℃左右，在高温蒸汽中，腐蚀速度小于0.026mm/a。氨：由于蒙乃尔合金管镍含量高，故可耐585℃以下无水氨和氨化条件下的腐蚀。 蒙乃尔合金管产品应用 核工业用于制造铀提炼和同位素分离的设备，动力工厂中的无缝输水管、蒸汽管，海水交换器和蒸发器，硫酸和盐酸环境，原油蒸馏，在海水使用设备的泵轴和螺旋桨，核工业用于制造铀提炼和同位素分离的设备，制造生产盐酸设备使用的泵和阀 蒙乃尔合金管（K500、NCu30-2-1、UNS N05500）合金除具有高强度、耐腐蚀、无磁性等优异的机械性能外，还具有蒙乃尔400同样的耐蚀性。能作为泵轴材料，适用于较恶劣的高硫、高蜡油层的地质开采条件下工作。由于该合金没有塑-脆转变温度，所以非常适用于各种低温设备。此合金主要用于泵轴和阀杆、输送器刮刀、油井钻环、弹性部件、阀垫等。适用于石油、化工造船、制药、电子部门。 蒙乃尔合金管(UNS N04400或MCu-28-1.5-1.8 或Ni68Cu28Fe) 是一种在海水、化学溶剂、氨硫氯、氯化氢、各种酸性介质如硫酸、氢氟酸、盐酸、磷酸、有机酸，碱性介质、盐和熔融盐中具有良好耐腐蚀性能的镍基合金材料。 蒙乃尔合金管同时具有良好的机械性能，从低温到高温广泛的使用温度，具有良好的焊接性能和中、高强度。 蒙乃尔合金管主要应用于化学和石油化工以及海洋开发等领域。可用来制造各种换热设备、锅炉给水加热器、石油和化工管线、容器、塔、槽、阀门、泵、反应釜、轴等。 执行标准：ASTM B 164 (棒、线), ASTM B 564 (锻件)，ASTM B 127（板、带）, ASTM B 165 (无缝管). 蒙乃尔合金管化学成份 元素含量, 镍63.0min 铜28min~34max 铁2.5max 锰2.0max 碳0.3max 硅0.5max
镍基合金管的性能、化学成分 以镍为基体,能在一些介质中耐腐蚀的合金,称为镍基耐蚀合金。此外,含镍大于30％,且含镍加铁大于50％的耐蚀合金,习惯上称为铁－镍基耐蚀合金(见不锈耐酸钢)。1905年美国生产的Ni-Cu合金(Monel合金Ni 70 Cu30)是最早的镍基耐蚀合金。1914年美国开始生产Ni-Cr-Mo-Cu型耐蚀合金(Illium R)，1920年德国开始生产含Cr约15％、Mo约7％的Ni-Cr-Mo型耐蚀合金。70年代各国生产的耐蚀合金牌号已近50种。其中产量较大、使用较广的有Ni-Cu,Ni-Cr,Ni-Mo，Ni-Cr-Mo(W)，Ni-Cr-Mo-Cu和Ni-Fe-Cr，Ni-Fe-Cr-Mo等合金系列,共十多种牌号。中国在50年代开始研制镍基和铁－镍基耐蚀合金，到70年代末，已有十多种牌号。 类别镍基耐蚀合金多具有奥氏体组织。在固溶和时效处理状态下，合金的奥氏体基体和晶界上还有金属间相和金属的碳氮化物存在，各种耐蚀合金按成分分类及其特性如下： Ni-Cu合金在还原性介质中耐蚀性优于镍,而在氧化性介质中耐蚀性又优于铜，它在无氧和氧化剂的条件下，是耐高温氟气、氟化氢和氢氟酸的最好的材料（见金属腐蚀）。 Ni-Cr合金主要在氧化性介质条件下使用。抗高温氧化和含硫、钒等气体的腐蚀，其耐蚀性随铬含量的增加而增强。这类合金也具有较好的耐氢氧化物（如NaOH、KOH）腐蚀和耐应力腐蚀的能力。 Ni-Mo合金主要在还原性介质腐蚀的条件下使用。它是耐盐酸腐蚀的最好的一种合金，但在有氧和氧化剂存在时，耐蚀性会显著下降。 Ni-Cr-Mo(W)合金兼有上述Ni-Cr合金、Ni-Mo合金的性能。主要在氧化－还原混合介质条件下使用。这类合金在高温氟化氢气中、在含氧和氧化剂的盐酸、氢氟酸溶液中以及在室温下的湿氯气中耐蚀性良好。 Ni-Cr-Mo-Cu合金具有既耐硝酸又耐硫酸腐蚀的能力，在一些氧化-还原性混合酸中也有很好的耐蚀性。 什么是超级不锈钢？镍基合金？ 超级不锈钢、镍基合金是一种特种的不锈钢，首先在化学成分上与普通不锈钢304不同，是指含高镍，高铬，高钼的一种高合金不锈钢。其次在耐高温或者耐腐蚀的性能上，与304相比，具有更加优秀的耐高温或者耐腐蚀性能，是304不可取代的。另外，从不锈钢的分类上，特殊不锈钢的金相组织是一种稳定的奥氏体金相组织。 由于这种特种不锈钢是一种高合金的材料，所以在制造工艺上相当复杂，一般人们只能依靠传统工艺来制造这种特种不锈钢，如灌注，锻造，压延等等。 在许多的领域中，比如 1，海洋：海域环境的海洋构造物，海水淡化，海水养殖，海水热交换等。 2，环保领域：火力发电的烟气脱硫装置，废水处理等。 3，能源领域：原子能发电，煤炭的综合利用，海潮发电等。 4，石油化工领域：炼油，化学化工设备等。 5，食品领域：制盐，酱油酿造等 在以上的众多领域中，普通不锈钢304是无法胜任的，在这些特殊的领域中，特种不锈钢是不可缺少的，也是不可被替代的。近几年来，随着经济的快速发达，随着工业领域的层次的不断提高，越来越多的项目需要档次更高的不锈钢。。。。。特种不锈钢（超级不锈钢、镍基合金）。
第一章绪论 1.1. 铸造高温合金的发展 自从20世纪40年代初期第一台航空喷气发动机采用第一个铸造涡轮工作叶片以来，铸造高温合金的发展经历了一段曲折而又辉煌的历程。半个世纪以来，航空发动机涡轮前温度从40年代的730℃提高到90年代的1677℃，推重比从大约3提高到10，这一巨大进展固然离不开先进的设计思想、精湛的制造工艺以及有效的防护涂层，但是高性能的铸造高压涡轮叶片合金的应用更是功不可没。在这世纪之初回顾铸造高温合金发展的历程，不能不提到如下几件使人难忘的重大事件[1]。美国GE公司为其J33航空发动机选用了钴基合金HS 21制作涡轮工作叶片，代替原先用的锻造高温合金Hasteelloy B。，从此开创了使用铸造高温合金工作叶片的历史。到60年代初，由于发动机工作温度提高，要求叶片合金的热强性能进一步提高，使高温合金合金化程度不断提高，于是出现了复杂合金化与压力加工困难的矛盾，并且越来越尖锐，加之这一时期铸造技术进步，使合金性能和叶片质量提高，出现了大批复杂合金化的高性能合金，使铸造高温合金叶片的应用越来越广泛。我国第一个铸造高温合金是北京航空材料研究院于1958年研制的K401合金，用作WP6发动机的导向叶片。我国第一个铸造涡轮工作叶片是60年代初在黎明发动机厂研制的WP6S发动机一级涡轮叶片(K406合金)。70年代中期，由中科院金属研究所研制成功的K417镍基铸造高温合金制作涡轮叶片用于WP-7型发动机，投入生产，成为我国最先服役于航线的铸造涡轮叶片合金。70年代之后，由于定向凝固和单晶合金的出现，使得所有国家的先进新型发动机几乎无一例外地选用铸造高温合金制作最高温区工作的叶片，从此确立了铸造高温合金叶片的稳固地位[2]。 1.2镍基高温合金的发展 早在60年代，国内外就开始对从高温合金诞生的金属间化合物(Ni3Al、NiAl、Ti3Al、TiAl)为基的合金进行了广泛的研究，因为这些化合物具有诱人的低密度、高模量和良好的抗氧化性，认为是有发展前景的替换材料。70年代中期，美国Howmet公司发展了高温合金细晶铸造法，从而在合金凝固过程的晶粒控制方面
1.4 Inconel 718 化学成分 该合金的化学成分分为 3 类：标准成分、优质成分、高纯成分， 材料论文】 Inconel 718 镍基高温合金分析与研究 -午虎特种合金技术部 Inconel 718 概述 Inconel 718 合金是以体心四方的 γ " 和面心立方的 γ′相沉淀强化的镍基高温合金，在 -253 ～ 700 ℃温度范围内具有良好的综合性能 ,650 ℃以下的屈服强度居变形高温合金的首 位, 并具有良好的抗疲劳、抗辐射、抗氧化、耐腐蚀性能 ,以及良好的加工性能、焊接性能和 长期组织稳定性，能够制造各种形状复杂的零部件，在宇航、核能、石油工业中，在上述温 度范围内获得了极为广泛的应用。 该合金的另一特点是合金组织对热加工工艺特别敏感，掌握合金中相析出和溶解规律及 组织与工艺、性能间的相互关系，可针对不同的使用要求制定合理、可行的工艺规程， 就能 获得可满足不同强度级别和使用要求的各种零件。 供应的品种有锻件、 锻棒、轧棒、 冷轧棒、 圆饼、环件、板、带、丝、管等。可制成盘、环、叶片、轴、紧固件和弹性元件、板材结构 件、机匣等零部件在航空上长期使用。 相近牌号 Inconel 718（ 美国 ）,NC19FeNb （ 法 国） 材料的技术标准 《焊接用高温合金冷拉丝材规范》 HB 6702-1993 《WZ8 系列用 Inconel 718 合金棒材》 GJB 3165 《航空承力件用高温合金热轧和锻制棒材规范》 GJB 1952 《航空用高温合金冷轧薄板规范》 GJB 1953 《 航空发动机转动件用高温合金热轧棒材规范》 GJB 2612 《焊接用高温合金冷拉丝材规范》 GJB 3317 《 航空用高温合金热轧板材规范》 GJB 2297 《航空用高温合金冷拔（轧）无缝管规范》 GJB 3020 《航空用高温合金环坯规范》 GJB 3167 《冷镦用高温合金冷拉丝材规范》 GJB 3318 《航空用高温合金冷轧带材规范》 GJB 2611 《 航空用高温合金冷拉棒材规范》 YB/T5247 《焊接用高温合金冷拉丝》 YB/T5249 《冷镦用高温合金冷拉丝》 YB/T5245 《普通承力件用高温合金热轧和锻制棒材》 GB/T14993 《 转动部件用高温合金热轧棒材》 GB/T14994 《高温合金冷拉棒材》 GB/T14995 《高温合金热轧板》 GB/T14996 《高温合金冷轧薄板》 GB/T14997 《高温合金锻制圆饼》 GB/T14998 《高温合金坯件毛坏》 GB/T14992 《高温合金和金属间化合物高温材料的分类和牌号》 HB 5199《 航空用高温合金冷轧薄板》 HB 5198 《航空叶片用变形高温合金棒材》 HB 5189 《航空叶片用变形高温合金棒材》 HB 6072 《WZ8 系列用 Inconel 718 合金棒材》 见表 1-1 。优质成分的在标准成分的基础上降碳增 铌，从而减少碳化铌的数量，减少疲劳源 和增 1.1 Inconel 718 材料牌号 Inconel 718 1.2 Inconel 718 1.3 Inconel 718 GJB 2612-1996
镍基高温合金 飞行器工程学院110622班 11062228 袁同豪 摘要：定义了高温镍合金，诉说了其发展过程、成份和性能和生产工艺，以及阐述了镍基高温合金的研究、制造与应用 关键字：镍基高温合金抗氧化塑性组织稳定性固溶 镍基高温合金是以镍为基体(含量一般大于50%) 在650～1000℃范围内具有较高的强度和良好的抗氧化、抗燃气腐蚀能力的高温合金。具有良好的耐高温腐蚀和抗氧化性能、优良的冷热加工和焊接工艺性能，在700℃以下具有满意的热强性和高的塑性。合金可以通过冷加工得到强化，也可以用电阻焊、溶焊或钎焊连接，可供应冷轧薄板、热轧厚板、带材、丝材、棒材、圆饼、环坯、环形锻件等，适宜制作在1100℃以下承受低载荷的抗氧化零件。 镍基高温合金是30年代后期开始研制的。英国于1941年首先生产出镍基合金Ni-20Cr-0.4Ti；为了提高蠕变强度又添加铝，研制出Ni-20Cr-2.5Ti-1.3Al。美国于40年代中期，苏联于40年代后期，中国于50年代中期也研制出镍基合金。镍基合金的发展包括两个方面：合金成分的改进和生产工艺的革新。50年代初，真空熔炼技术的发展，为炼制含高铝和钛的镍基合金创造了条件。初期的镍基合金大都是变形合金。50年代后期，由于涡轮叶片工作温度的提高，要求合金有更高的高温强度，但是合金的强度高了，就难以变形，甚至不能变形，于是采用熔模精密铸造工艺，发展出一系列具有良好高温强度的铸造合金。60年代中期发展出性能更好的定向结晶和单晶高温合金以及粉末冶金高温合金。为了满足舰船和工业燃气轮机的需要，60年代以来还发展出一批抗热腐蚀性能较好、组织稳定的高铬镍基合金。在从40年代初到70年代末大约40年的时间内，镍基高温合金的工作温度从700℃提高到1100℃，平均每年提高10℃左右。 镍基高温合金是高温合金中应用最广、高温强度最高的一类合金。其主要原因，一是镍基合金中可以溶解较多合金元素，且能保持较好的组织稳定性；二是可以形成共格有序的A3B型金属间化合物γ'[Ni3(Al，Ti)]相作为强化相，使合金得到有效的强化，获得比铁基高温合金和钴基高温合金更高的高温强度；三是含铬的镍基合金具有比铁基高温合金更好的抗氧化和抗燃气腐蚀能力。镍基合金含有十多种元素，其中Cr主要起抗氧化和抗腐蚀作用，其他元素主要起强化作用。根据它们的强化作用方式可分为：固溶强化元素，如钨、钼、钴、铬和钒等；沉淀强化元素，如铝、钛、铌和钽；晶界强化元素，如硼、锆、镁和稀土元素等。镍基高温合金按强化方式有固溶强化型合金和沉淀强化型合金。固溶强化型合金：具有一定的高温强度，良好的抗氧化，抗热腐蚀，抗冷、热疲劳性能，并有良好的塑性和焊接性等，可用于制造工作温度较高、承受应力不大的部件，如燃气轮机的燃烧室；沉淀强化型合金：通常综合采用固溶强化、沉淀强化和晶界强化三种强化方式，因而具有良好的高温蠕变强度、抗疲劳性能、抗氧化和抗热腐
蒙乃尔腐蚀性能概述 1、海水环境 在静止海水中蒙乃尔的腐蚀率为何0.0025mm/a. 高硅蒙乃尔合金在不同流速下的腐蚀率小于0.020mm/a,且数值相近,非常适合 在流动海水中使用.它即能抗静止海水又能抗高速流动海水泊腐蚀可用于用于各种海洋环境中的腐蚀部件,包括船舶、船母用材、码头、钻井平台、浅海油田、跨海桥、海底管线等等。 2、氢氟酸 蒙乃尔在所有浓度和所有温度的氢氟酸中耐蚀。当氢氟酸中含有氧和氧化性盐时，会增加蒙乃尔的腐蚀率，因此操作时，设备中的氢氟应与空气隔绝。蒙乃尔受流速影响较小，因此泵、阀门、泡罩等处于流速较高的条件下的设备和零件采用蒙乃尔更合适，在各种浓度的氢氟酸中，蒙乃尔在120℃以下均具有良好的耐蚀性.高硅蒙乃尔在一些氢氟酸中腐蚀速率小于普通蒙乃尔. 3、碱 在浓度小于75%和温度小于135℃的NaOH中，蒙乃尔的腐蚀率小于0.01mm/a， 在较低的浓度和较低的温度下，腐蚀率常常低于0.0025mm/a。一般特点：烧碱 的腐蚀随温度升高而加剧。蒙乃尔合金可以应用于高温、高浓度的烧碱。在KOH 中的腐蚀行为与NaOH中基本相似。在NH4OH溶液中，蒙乃尔的耐蚀性优于纯镍，但只容许在浓度低于3%条件下使用。 4、硫酸 蒙乃尔在还原性的硫酸介质，腐蚀率非常低，在不含空气的30℃的硫酸中，蒙 乃尔的浓度小于85%的硫酸中都是耐蚀的。浓度高于85%，由于硫酸呈氧化性，强氧化性的硫酸使其腐蚀率剧增。 但高硅蒙乃尔在上低温度下，对于各种浓度的硫酸，其耐蚀性都有较大程度的提高，这是因为合金元素硅提高了合金的耐蚀性。 在稀的亚硫酸介质中，蒙乃尔的耐蚀性非常好，因而可以作为造纸工业中一些用途中的结构材料。 5、盐酸 在盐酸中，蒙乃尔在低浓度、较低温度的不含空气的盐酸中是非常耐蚀的。但是在沸腾温度，即使盐酸浓度很稀，
浅析压力容器中金属材料的应用和注意问题 发表时间：2015-09-10T13:19:12.957Z 来源：《基层建设》2015年3期供稿作者：孙介兰侯茜耀 [导读] 沈阳东方钛业股份有限公司压力容器广泛应用于化工、轻工、能源、冶金、航天等领域，在国民经济中发挥着重要作用。 孙介兰侯茜耀 沈阳东方钛业股份有限公司 摘要：压力容器广泛应用于化工、轻工、能源、冶金、航天等领域，在国民经济中发挥着重要作用。材料技术是压力容器技术的一个重要组成部分，是设计和制造的先决条件。 关键词：压力容器；金属材料；应用 正文 压力容器中最常见的金属材料是黑色金属和有色金属材料。钢材的重要机械性能有： 1、强度—材料在力的作用下抵抗永久变形和断裂的能力。常用的特性指标有屈服强度（δs）和拉伸强度（σb），是由拉伸试验获得。 塑性—指材料在外力作用下产生塑性变形而不破坏的能力，用延伸率（δ）及断面收缩率（ψ）来表示，其数值由拉伸试验获得。 压力容器用钢的性能必须与压力容器的使用条件（压力、温度、内装介质的性质等）相适应，另外，在容器制造过程中，钢板必须经受冷热加工成型和焊接。因此，钢材除应具有必要的机械性能外，还应具有良好的工艺性能，由于不同类型压力容器的使用条件差别很大，因此要求有各种不同性能的钢种。例如，在一般条件下使用的碳钢和低合金高强度钢；在高温条件下使用的合金结构钢；在低温条件下使用的低温钢（-20℃以下）；与氢、氮、氨混合介质接触，温度超过350℃时使用的抗氢氮钢；盛装硫酸、盐酸、磷酸、醋酸、硝酸、尿素等腐蚀性介质的容器，应采用性能与所装介质相适应的不锈耐酸钢。 一、压力容器对钢材的要求及钢材在压力容器中的应用 压力容器用钢板比一般钢板的要求更严，主要体现在对化学成分的控制较严，抽样检验要求较高，力学性能检验中增加了冲击值的要求。基本要求：较高的强度，良好的塑性，高韧性，良好的热加工、冷加工和焊接性能，以及与介质的相容性。 1、化学成分?? 含C量≤0.25%，C含量高，使强度增加，可焊性变差，加入V，Ti，Nb可提高强度和韧性，S.P有害元素，S—降低塑性和韧性，P—增加脆性（低温脆性）压力容器用钢，S.P含量<0.02%，0.03%? 因为硫能促进非金属夹杂物的形成，使塑性和韧性降低。磷能提高钢的强度，但会增加钢的脆性，特别是低温脆性。将硫和磷等有害元素含量控制在很低水平，即大大提高钢材的纯净度，可提高钢材的韧性、抗中子辐照脆化能力，改善抗应变时效性能、抗回火脆性性能和耐腐蚀性能。因此要严格控制S、P的含量。 2、力学性能力学性能不仅与钢材的化学成分，组织结构有关且与所处的应力状态和环境有关。设计时，力学性能判断可从相关规范标准中查到，实际使用时，除了要查看质量证明书外，有时还要对材料进行复验。 3、制造工艺性能?? 制造中冷加工，要求钢材有良好冷加工成型性能和塑性，延伸率δ应在15～20%以上。良好可焊性是一项重要指标可焊性主要取决于化学成分，影响最大是含碳量，各种合金元素对可焊性有不同程度的影响。 二、有色金属在压力容器上的应用 1哈氏合金 C-276哈氏合金属于镍-钼-铬-铁-钨系镍基合金。它是现代金属材料中最耐蚀的一种。主要耐湿氯、亚硫酸、醋酸、甲酸、次氯酸盐和强氧化性介质，在低温与中温盐酸中均有很好的耐蚀性能。因此，近三十年以来、在苛刻的腐蚀环境中，如化工、石油化工、烟气脱硫、纸浆和造纸、环保等工业领域有着相当广泛的应用。 哈氏C-276合金的各种腐蚀数据是有其典型性的，但是不能用作规范，尤其是在不明环境中，必须要经过试验才可以选材。哈氏C-276合金中没有足够的Cr来耐强氧化性环境的腐蚀，如热的浓硝酸。这种合金的产生主要是针对化工过程环境，尤其是存在混酸的情况下，如烟气脱硫系统的出料管等。 哈氏合金的力学性能非常突出，它具有高强度、高韧性的特点，所以在机加工方面有一定的难度，而且其冷作硬化倾向极强，当变形率达到15%时，约为18-8不锈钢的两倍。哈氏合金还存在中温敏化区，其敏化倾向随变形率的增加而增大。当温度较高时，哈氏合金易吸收有害元素使它的力学性能和耐腐蚀性能下降。 钛合金抗蚀性好钛合金在潮湿的大气和海水介质中工作，其抗蚀性远优于不锈钢；对点蚀、酸蚀、应力腐蚀的抵抗力特别强；对碱、氯化物、氯的有机物品、硝酸、硫酸等有优良的抗腐蚀能力。但钛对具有还原性氧及铬盐介质的抗蚀性差。 低温性能好 钛合金在低温和超低温下，仍能保持其力学性能。低温性能好，间隙元素极低的钛合金，如TA7，在-253℃下还能保持一定的塑性。因此，钛合金也是一种重要的低温结构材料。 钛钛的化学活性大，与大气中O、N、H、CO、CO2、水蒸气、氨气等产生强烈的化学反应。含碳量大于0.2%时，会在钛合金中形成硬质TiC；温度较高时，与N作用也会形成TiN硬质表层；在600℃以上时，钛吸收氧形成硬度很高的硬化层；氢含量上升，也会形成脆化层。吸收气体而产生的硬脆表层深度可达0.1～0.15 mm，硬化程度为20%～30%。钛的化学亲和性也大，易与摩擦表面产生粘附现象。镍镍不溶于水，常温下在潮湿空气中表面形成致密的氧化膜，能阻止本体金属继续氧化。在稀酸中可缓慢溶解，释放出氢气而产生绿色的正二价镍离子Ni2+；耐强碱。镍可以在纯氧中燃烧，发出耀眼白光。同样的，镍也可以在氯气和氟气中燃烧。对氧化剂溶液包括硝酸在内，均不发生反应。镍是一个中等强度的还原剂。镍在盐酸、硫酸、有机酸和碱性溶液对镍的浸蚀极慢。镍在稀硝酸缓慢溶解。发烟硝酸能使镍表面钝化而具有抗腐蚀性。镍同铂、钯一样，钝化时能吸大量的氢，粒度越小，吸收量越大。 锆合金锆合金以锆为基体加入其他元素而构成的有色合金。锆合金在300～400℃的高温高压水和蒸汽中有良好的耐蚀性能、适中的力学性能、较低的原子热中子吸收截面，对核燃料有良好的相容性，多用作水冷核反应堆的堆芯结构材料。此外，锆对多种酸、碱和盐有优良的抗蚀性，与氧、氮等气体有强烈的亲和力，因此锆合金也用于制造耐蚀部件和制药机械部件，在电真空和灯泡工业中被广泛用作非蒸散型消气剂。 工业规模生产的锆合金有锆锡系和锆铌系两类。前者合金牌号有Zr-2、Zr-4，后者的典型代表是 Zr-2.5Nb。在锆锡系合金中，合金元
K417镍基铸造高温合金材料报告 K417是高强度的镍基铸造高温合金，其成分中的铝和钛含量较高，形成约占合金重量67％的γ′强化相，因而高温强度较高、塑性较好，加之其密度较低（7.8g/cm3），故特别适宜制作高温转动件。但它的组织稳定性较差，特别是当成分偏上限或铸造工艺参数控制不当时，零件在850～950℃长期工作中，有析出片状σ相的倾向。它的耐热腐蚀性能也较差，若长期高温使用，需用保护涂层 . 化学成分 Typical values(Weight %) Cr Ni Co Mo Al Ti 8.50-9.5 余14.0-16.0 2.50-3.20 4.80-5.70 4.50-5.00 Fe C Mn Si P S ≤1.0 0.13-0.22 ≤0.50 ≤0.50 ≤0.015 ≤0.010 力学性能 θ/℃持久性能拉伸性能 σb/ MPa t/h σb/ MPa δБ/% W / % 900 315 ≥70 635 6 8 物理性能 密度：7.8 g/m3 熔点：1260℃-1340℃ 磁性能：无 相近牌号 美国：IN100 技术标准 HB 5161—1988 物理数据 温度 ℃热导率W/mk 温度 ℃线膨胀系数10-6/K 132 10.87 200 13.2 419 14.23 431 13.5 661 19.25 679 13.5 760 25.94 759 14.7 947 38.49 868 15.7 1076 35.98 956 16.8 1109 41.42 1000 17.3 成形性能 用熔模铸造法可铸成壁厚小至1mm的薄壁零件也可铸造整体涡轮 焊接性能 可以进行氩弧堆焊 零件热处理工艺 1. 零件在铸态下使用; 2. 也可进行渗铝和消除应力的退火处理，处理温度低于1120℃。 表面处理工艺
镍基高温合金的特点、制备及应用 高温合金是指以铁、镍、钴为基，能在600℃以上的高温及一定应力作用下长期工作的一类金属材料。并具有较高的高温强度，良好的抗氧化和抗腐蚀性能，良好的疲劳性能、断裂韧性等综合性能。高温合金为单一奥氏体组织，在各种温度下具有良好的组织稳定性和使用可靠性。那么，以镍为基体(含量一般大于50%)在650～1000℃范围内具有较高的强度和良好的抗氧化、抗燃气腐蚀能力的高温合金称之为镍基高温合金（以下简称“镍基合金”）。 镍基高温合金的发展包括两个方面：合金成分的改进和生产工艺的革新。镍基高温合金是30年代后期开始研制的。英国于1941年首先生产出镍基高温合金Nimonic75(Ni-20Cr-0.4Ti)；为了提高蠕变强度又添加铝，研制出Nimonic80(Ni-20Cr-2.5Ti-1.3Al)。美国于40年代中期，苏联于40年代后期，中国于50年代中期也研制出镍基合金。50年代初，真空熔炼技术的发展，为炼制含高铝和钛的镍基合金创造了条件。初期的镍基高温合金大都是变形合金。50年代后期，由于涡轮叶片工作温度的提高，要求合金有更高的高温强度，但是合金的强度高了，就难以变形，甚至不能变形，于是采用熔模精密铸造工艺，发展出一系列具有良好高温强度的铸造合金。60年代中期发展出性能更好的定向结晶和单晶高温合金以及粉末冶金高温合金。为了满足舰船和工业燃气轮机的需要，60年代以来还发展出一批抗热腐蚀性能较好、组织稳定的高铬镍基合金。在从40年代初到70年代末大约40年的时间内，镍基高温合金的工作温度从700℃提高到1100℃，平均每年提高10℃左右。 镍基高温合金是高温合金中应用最广、高温强度最高的一类合金。其主要原因，一是镍基合金中可以溶解较多合金元素，且能保持较好的组织稳定性；二是可以形成共格有序的A3B型金属间化合物g[Ni3(Al，Ti)]相作为强化相，使合金得到有效的强化，获得比铁基高温合金和钴基高温合金更高的高温强度；三是含铬的镍基合金具有比铁基高温合金更好的抗氧化和抗燃气腐蚀能力。镍基合金含有十多种元素，其中Cr主要起抗氧化和抗腐蚀作用，其他元素主要起强化作用。根据它们的强化作用方式可分为：固溶强化元素，如钨、钼、钴、铬和钒等；沉淀强化元素，如铝、钛、铌和钽；晶界强化元素，如硼、锆、镁和稀土元素等。镍基合金按强化方式有固溶强化型合金和沉淀强化型合金。
各种蒙乃尔合金板牌号作用及性能 蒙乃尔合金板牌号1060是指要求抗蚀性与成形性均高的场合，但对强度要求不高； 蒙乃尔合金板牌号1100是指用于加工需要有良好的成形性和高的抗蚀性但不要求有高强度的零件部件，例如食品工业装置与贮存容器、薄板加工件、深拉或旋压凹形器皿、焊接零部件、热交换器、印刷板、铭牌、反光器具； 蒙乃尔合金板牌号1145是指包装及绝热铝箔，热交换器； 蒙乃尔合金板牌号1199是指电解电容器箔，光学反光沉积膜； 蒙乃尔合金板牌号1350是指电线、导电绞线、汇流排、变压器带材； 蒙乃尔合金板牌号2011是指螺钉及要求碳硫分析仪有良好切削性能的机械加工产品； 蒙乃尔合金板牌号2014是指应用于要求高强度与硬度（包括高温）的场合。飞机重型、锻件、厚板和挤压材料，车轮与结构元件，多级火箭第一级燃料槽与航天器零件，卡车构架与悬挂系统零件； 蒙乃尔合金板牌号2017是指是第一个获得工业应用的2XXX系合金，目前的应用范围较窄，主要为铆钉、通用机械零件、结构与运输工具结构件，螺旋桨与配件； 蒙乃尔合金板牌号2024是指飞机结构、铆钉、导弹构件、卡车轮毂、螺旋桨元件及其他种种结构件； 蒙乃尔合金板牌号2036是指汽车车身钣金件； 蒙乃尔合金板牌号2048是指航空航天器结构件与兵器结构零件； 蒙乃尔合金板牌号2124是指航空航天器结构件； 蒙乃尔合金板牌号2218是指飞机发动机和柴油发动机活塞，飞机发动机汽缸头，喷气发动机叶轮和压缩机环； 蒙乃尔合金板牌号2219是指航天火箭焊接氧化剂槽，超音速飞机蒙皮与结构零件，工作温度为-270~300摄氏度。焊接性好，断裂韧性高，T8状态有很高的抗应力腐蚀开裂能力； 蒙乃尔合金板牌号2319是指焊拉2219合金的焊条和填充焊料； 蒙乃尔合金板牌号2618是碳硫分析仪指模锻件与自由锻件。活塞和航空发动机零件； 蒙乃尔合金板牌号2A01是指工作温度小于等于100摄氏度的结构铆钉； 蒙乃尔合金板牌号2A02是指工作温度200~300摄氏度的涡轮喷气发动机的轴向压气机叶片； 蒙乃尔合金板牌号2A06是指工作温度150~250摄氏度的飞机结构及工作温度125~250摄氏度的航空器结构铆钉； 蒙乃尔合金板牌号2A10是指强度比2A01合金的高，用于制造工作温度小于等于100摄氏度的航空器结构铆钉； 蒙乃尔合金板牌号2A11是指飞机的中等强度的结构件、螺旋桨叶片、交通运输工具与建筑结构件。航空器的中等强度的螺栓与铆钉； 蒙乃尔合金板牌号2A12是指航空器蒙皮、隔框、翼肋、翼梁、铆钉等，建筑与交通运输工具结构件； 蒙乃尔合金板牌号2A14是指形状复杂的自由锻件与模锻件； 蒙乃尔合金板牌号2A16是指工作温度250~300摄氏度的航天航空器零件，在室温及高温下工作的焊接容器与气密座舱； 蒙乃尔合金板牌号2A17是指工作温度225~250摄氏底的航空器零件； 蒙乃尔合金板牌号2A50是指形状复杂的中等强度零件； 蒙乃尔合金板牌号2A60是指航空器发动机压气机轮、导风轮、风扇、叶轮等； 蒙乃尔合金板牌号2A70是指飞机蒙皮，航空器发动机活塞、导风轮、轮盘等；
镍基高温合金 浏览： 文章来源：中国刀具信息网 添加人：阿刀 添加时间：2007-06-28 以镍为基体(含量一般大于50%) 在650～1000℃范围内具有较高的强度和良好的抗 氧化、抗燃气腐蚀能力的高温合金。 发展过程 镍基高温合金(以下简称镍基合金)是30年代后期开始研制的。英国于1941年首先生产出镍基合金Nimonic 75(Ni-20Cr-0.4Ti)；为了提高蠕变强度又添加铝，研制出Nimonic 80(Ni-20Cr-2.5Ti-1.3Al)。美国于40年代中期，苏联于40年代后期，中国于50年代中期也研制出镍基合金。镍基合金的发展包括两个方面：合金成分的改进和生产工艺的革新。50年代初，真空熔炼技术的发展，为炼制含高铝和钛的镍基合金创造了条件。初期的镍基合金大都是变形合金。50年代后期，由于涡轮叶片工作温度的提高，要求合金有更高的高温强度，但是合金的强度高了，就难以变形，甚至不能变形，于是采用熔模精密铸造工艺，发展出一系列具有良好高温强度的铸造合金。60 年代中期发展出性能更好的定向结晶和单晶高温合金以及粉末冶金高温合金。为了满足舰船和工业燃气轮机的需要，60年代以来还发展出一批抗热腐蚀性能较好、组织稳定的高铬镍基合金。在从40年代初到70年代末大约40年的时间内， 镍基高温合金的发展趋势
镍基合金的工作温度从 700℃提高到1100℃，平均每年提高10℃左右。镍基高温合 金的发展趋势见图1。 成分和性能 镍基合金是高温合金中应用最广、高温强度最高的一类合金。其主要原因，一是镍基合金中可以溶解较多合金元素，且能保持较好的组织稳定性；二是可以形成共格有序的 A 3B 型金属间化合物 '[Ni 3(Al ，Ti)]相作为强化相，使合金得到有效的强化，获得比铁基高温合金和钴基高温合金更高的高温强度；三是含铬的镍基合金具有比铁基高温合金更好的抗氧化和抗燃气腐蚀能力。镍基合金含有十多种元素，其中 Cr
国内外镍基高温合金 镍基高温合金 1、中国牌号：固溶强化型镍基高温合金 GH3007（GH5K）；GH3030（GH30）；GH3039（GH39）；GH3044（GH44）；GH3128（GH128）；GH3170（GH170）；GH3536（GH536）；GH3600（GH600）；GH3625（GH625）；GH3652（GH652）； 2、中国牌号：时效强化型镍基高温合金 GH4033（GH33）；GH4037（GH37）；GH4049（GH49）；GH4080A（GH80A）；GH4090（GH90）；GH4093（GH93）；GH4098（GH98）；GH4099（GH99）；GH4105（GH105）；GH4133（GH33A）；GH4133B；GH4141（GH141）；GH4145（GH145）；GH4163（GH163）；GH4169（GH169）；GH4199（GH199）；GH4202（GH202）；GH4220（GH220）；GH4413（GH413）；GH4500（GH500）；GH4586（GH586）；GH4648（GH648）；GH4698（GH698）；GH4708（GH708）；GH4710（GH710）； GH4738（GH738；GH684）；GH4742（GH742）； 3、美国牌号：固溶强化型镍基高温合金 Haynes 214;Haynes 230;Inconel 600; Inconel 601; Inconel 602CA; Inconel 617; Inconel 625;RA333;Hastelloy B; Hastelloy N; Hastelloy S; Hastelloy W; Hastelloy X; Hastelloy C-276; Haynes HR-120; Haynes HR-160;Nimonic 75; Nimonic 86; 4、美国牌号：沉淀硬化型镍基高温合金 Astroloy;Custom Age 625PLUS; Haynes 242; Haynes 263; Haynes R-41; Inconel 100;
镍基高温合金材料研究进展 姓名：李义锋1 镍基高温合金材料概述 高温合金是指以铁、镍、钴为基，在高温环境下服役，并能承受严酷的机械应力及具有良好表面稳定性的一类合金[1]。高温合金一般具有高的室温和高温强度、良好的抗氧化性和抗热腐蚀性、优异的蠕变与疲劳抗力、良好的组织稳定性和使用的可靠性[2]。因此，高温合金既是航空、航天发动机高温部件的关键材料，又是舰船、能源、石油化工等工业领域不可缺少的重要材料，已成为衡量一个国家材料发展水平的重要标志之一。 在整个高温合金领域中，镍基高温合金占有特殊重要的地位。与铁基和钴基高温合金相比，镍基高温合金具有更高的高温强度和组织稳定性，广泛应用于制作航空喷气发动机和工业燃气轮机的热端部件。现代燃气涡轮发动机有50%以上质量的材料采用高温合金，其中镍基高温合金的用量在发动机材料中约占40%。镍基合金在中、高温度下具有优异综合性能，适合长时间在高温下工作，能够抗腐蚀和磨蚀，是最复杂的、在高温零部件中应用最广泛的、在所有超合金中许多冶金工作者最感兴趣的合金。镍基高温合金主要用于航空航天领域950-1050℃下工作的结构部件，如航空发动机的工作叶片、涡轮盘、燃烧室等。因此，研究镍基高温合金对于我国航天航空事业的发展具有重要意义。 镍基高温合金是以镍为基体(含量一般大于50 )、在650～1000℃范围内具有较高的强度和良好的抗氧化、抗燃气腐蚀能力的高温合金[2]。它是在Cr20Ni80合金基础上发展起来的，为了满足1000℃左右高温热强性(高温强度、蠕变抗力、高温疲劳强度)和气体介质中的抗氧化、抗腐蚀的要求，加入了大量的强化元素，如W、Mo、Ti、Al、Nb、Co等，以保证其优越的高温性能。除具有固溶强化作用，高温合金更依靠Al、Ti等与Ni形成金属问化合物γ′相(Ni3A1或Ni3Ti等)的析出强化和部分细小稳定MC、M23C6碳化物的晶内弥散强化以及B、Zr、Re等对晶界起净化、强化作用。添加Cr的目的是进一步提高高温合金抗氧化、抗高温腐蚀性能。镍基高温合金具有良好的综合性能，目前已被广泛地用于航空航天、汽车、通讯和电子工业部门。随着对镍基合金潜在性能的发掘，研究人员对其使用性能提出了更高的要求，国内外学者已开拓了针对镍基合金的新加工工艺如等温锻造、挤压变形、包套变形等。
国内外镍基高温合金标准化管理部编码-[99968T-6889628-J68568-1689N]
国内外镍基高温合金 镍基高温合金 1、中国牌号：固溶强化型镍基高温合金 GH3007（GH5K）；GH3030（GH30）；GH3039（GH39）；GH3044（GH44）；GH3128 （GH128）； GH3170（GH170）；GH3536（GH536）；GH3600（GH600）；GH3625（GH625）；GH3652（GH652）； 2、中国牌号：时效强化型镍基高温合金 GH4033（GH33）；GH4037（GH37）；GH4049（GH49）；GH4080A（GH80A）；GH4090（GH90）； GH4093（GH93）；GH4098（GH98）；GH4099（GH99）；GH4105（GH105）；GH4133 （GH33A）； GH4133B；GH4141（GH141）；GH4145（GH145）；GH4163（GH163）；GH4169 （GH169）； GH4199（GH199）；GH4202（GH202）；GH4220（GH220）；GH4413（GH413）；GH4500（GH500）； GH4586（GH586）；GH4648（GH648）；GH4698（GH698）；GH4708（GH708）；GH4710（GH710）； GH4738（GH738；GH684）；GH4742（GH742）； 3、美国牌号：固溶强化型镍基高温合金 Haynes 214;Haynes 230;Inconel 600; Inconel 601; Inconel 602CA; Inconel 617; Inconel 625;RA333;Hastelloy B; Hastelloy N; Hastelloy S; Hastelloy W; Hastelloy X; Hastelloy C-276; Haynes HR-120; Haynes HR-160;Nimonic 75; Nimonic 86; 4、美国牌号：沉淀硬化型镍基高温合金 Astroloy;Custom Age 625PLUS; Haynes 242; Haynes 263; Haynes R-41; Inconel 100; Inconel 102;Incoloy 901; Inconel 702; Inconel 706; Inconel 718; Inconel 721; Inconel 722; Inconel 725; Inconel 751; Inconel X-750;M-252;Nimonic 80A; Nimonic 90; Nimonic 95; Nimonic 100; Nimonic 105; Nimonic 115;C-263;Pyromet 860; Pyromet 31;Refractaloy 26;Rene, 41; Rene, 95; Rene, 100;Udimet 500; Udimet 520; Udimet 630; Udimet 700; Udimet 710;Unitemp af2-1DA;Waspaloy; Hastelloy C276、Monel 400等耐蚀合金 产地:北京 型号:C276,B2,Monel 400,Ni,600
一、Monel 400( N04400) 蒙乃尔合金概述： Monel 400( N04400) 蒙乃尔合金是一种用量最大、用途最广、综合性能极佳的耐蚀合金。此合金在氢氟酸和氟气介质中具有优异的耐蚀性，对热浓碱液也有优良的耐蚀性。同时还耐中性溶液、水、海水、大气、有机化合物等的腐蚀。该合金的一个重要特征是一般不产生应力腐蚀裂纹，切削性能良好。 Monel400合金其化学成分主要由 30%Cu 和 65%Ni 加少量的Fe(1%-2%)所组成，组织结构为典型单相奥氏体组织。由于镍和铜可以任何比例互溶，故一般没有金属间相析出。在金相显微镜下非浸蚀条件观察此合金的组织，可见奥氏体基体上有非常弥散的非金属杂夹物，例如硫化物和硅酸盐。在某些条件下，也可观察到有碳化物存在。由于化学成分上的差异，它又可以有多种合金牌号，但是他们之间在耐蚀性上并没有显著差别。Monel400合金比纯镍更耐还原性介质的腐蚀，而较纯铜更耐氧化性介质的腐蚀。 二、Monel 400( N04400) 蒙乃尔合金的力学性能： 1、Monel 400( N04400)蒙乃尔合金抗拉强度：σb≥450Mpa； 2、Monel 400( N04400)蒙乃尔合金屈服强度：σb≥170Mpa； 3、Monel 400( N04400)蒙乃尔合金延伸率：δ≥30%。 三、Monel 400( N04400)交货状态： 无缝管：固溶+酸白，长度可定尺；板材：固溶、酸洗、切边；焊管：固溶酸白+RT%探伤，锻件：退火+车光；棒材以锻轧状态、表面磨光或车光；带材经冷轧、固溶软态、去氧化皮交货；丝材以固溶酸洗盘状或直条状、固溶直条细磨光状态交货。
