单相交流电重点习题

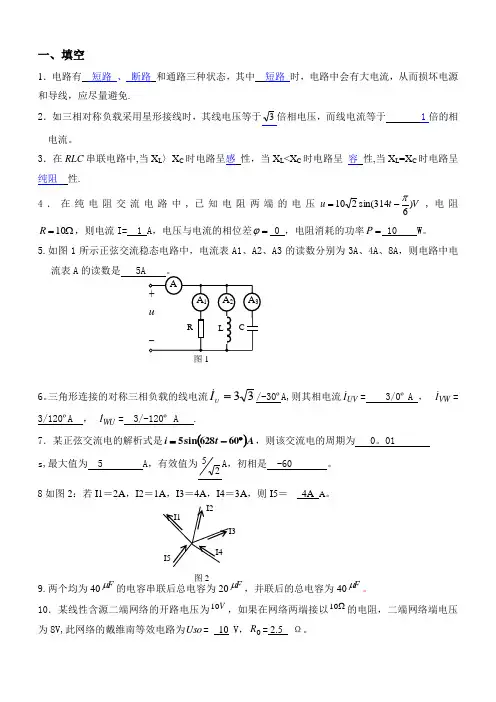

一、选择题
1. 交流电每秒钟变化的角度叫()
A. 频率
B. 角频率
C. 周期
D. 初相位
2. 交流电的周期越长,说明交流电变化得()
A.越快
B.越慢
C.不变
D.不一定
3. 我国规定,动力、照明的频率为()
A. 1KHz
B. 100Hz
C. 50Hz
D. 5Hz
4. 在e = E m·Sin (ωt+φ)中,瞬时值为()
A. t
B.φ
C. E m
D. e
5. 在交流电路中,由万用表测得的数值一般是()
A. 瞬时值.
B. 有效值.
C. 最大值.
D. 平均值.
6. 某汽轮发电机有一对磁极,如果需产生的电动势为50HZ,则发电机电枢的转速为()
A.3000转/分
B. 1500转/分
C.100转/分
D. 50转/分
7.表示正弦交流电变化快慢的参数为()
A .初相位. B. 频率. C. 瞬时值. D. 最大值.
8.一般电器所标或仪表所指出的交流电压、电流的数值是()
A. 最大值
B. 有效值
C. 平均值
D. 瞬时值
9.某一灯泡上写着额定电压为220V,这是指()
A. 最大值.
B. 有效值.
C. 瞬时值.
D. 平均值.
10.正弦交流电的最大值等于有效值的()
A. √2倍
B. 2倍
C. 1/ √2倍
D. 1/2倍
11.已知两个正弦量为u1 =20 Sin (314t +30o) V , u2 = 40 Sin (314t – 60o) V ,
则,()
A. u1比u2超前30o
B. u1比u2滞后30o
C. u1比u2超前90o
D. 不能判断相位差
12.两个同频率正弦交流电的相位差等于180o时,则它们相位关系是()
A. 同相位
B. 反相位
C. 相位相等
13.两个正弦交流电流的瞬时表达式为:i1=10Sin(314t+30o)A, i2=15Sin(314t+45o)A 。这两个式子中相同的物理量是()A. 最大值. B. 有效值. C. 周期. D. 初相位.
14.把110V的交流电压加在55Ω的电阻上,则电阻上()
A. U=110V,I=2A
B. U m=110V,I m=2A
C. U m=110V,I=2A
D. U=110V,I m=2A
15. 已知一个电阻上的电压为u=10 √2 Sin (314t – 90o) V,测得电阻上所消耗的功率为20W,则这个电阻的阻值为()
A. 5Ω
B.10Ω
C. 20Ω
D. 40Ω
16. 在纯电容正弦交流电路中,增大电源频率时,其它条件不变,电路中电流将()
A. 增大
B. 减小
C. 不变
D. 都有可能.
17.在纯电感正弦交流电路中,电压有效值不变,增大电源频率时,电路中电流将()
A. 增大.
B. 减小.
C. 不变.
D. 都有可能.
18.若电路中某元件两端的电压u =36 Sin (314 t–180o) V, i1 =4 Sin(314t+
180o)A,则该元件是()
A. 电阻
B. 电感
C. 电容
D. 电压
19.若电路中某元件两端的电压u =10 Sin (314 t + 45o) V, i1 =5Sin(314t+
135o)A,则该元件是()
A. 电阻
B. 电感
C. 电容
D. 电压
20. 在R、L串联电路中,有()
A. Z=R+X L
B. Z=R2+(ωL)2
C. Z= √R2+(ωL)2
D. Z=R2+1/(ωL)2
21. 在R、C串联电路中,有()
A. Z=R–ωC
B. Z=√R2+(ωC)2
C. Z= √R2–(1/ωC)2
D. Z= √R2+(1/ωC)2
22.如图所示是RLC串联电路的矢量图,由矢量图可知,该电路的性质是()
A.感性电路.
B.容性电路.
C.阻性电路.
D. 无法判断.
23.如图是电流、电压的旋转矢量图,由矢量图可知()
A.电流超前电压75o.
U
U
I
I
请浏览后下载,资料供参考,期待您的好评与关注!
B. 电流滞后电压75o.
C. 电流与电压的相位差是15o.
D. 有效值I>0.
24.在RLC串联交流电路中,当电路呈现感性时,电压与电流的相位差φ总是()
A. 大于0.
B. 等于0.
C. 小于0.
D. 不一定.
25.在RLC串联电路中,端电压与电流的矢量图如图所示,这个电路是
()
A.电阻性电路.
B.电容性电路
C.电感性电路.
D. 纯电感电路.
26. RLC串联电路发生谐振时,阻抗最小,电流最大,所以串联谐振又称为()
A. 电流谐振
B. 电压谐振
C. 电阻谐振
27.如图所示电路中,L 是纯电感,接通电源很长一段时间后,电路中的电流是()
A.0
B. 5/6A
C. 2A
D. 3A
28. 交流电路的功率因数等于()
A. 瞬时功率与视在功率之比
B. 有功功率与无功功率之比
C. 有功功率与视在功率之比
D. 电路中电压与电流相位差的余弦
29. 在电阻、电感串联正弦交流电路中,功率因数cosΦ=( )
A. R/X L
B. X L/R
C. R/√R2+X L2
D.X L/√R2+X L2
30. R.L.C串联交流电路的功率因数等于( )
A. U R/U L
B. U R/U
C. R/(X L+X C)
D. R/(R+X L+X C)
31. 电力工业中为了提高功率因数,常采用()
A.给感性负载串联补偿电容,减少电路电抗
B.给感性负载并联补偿电容
C.提高发电机输出有功功率,或降低发电机无功功率32. 在电源电压不变的情况下,给电阻、电感串联电路再并联电容后,()
A. 总电流增加
B. 总电流减小
C. 总电流不变
33.
一、简答题:
1.正弦交流电的三要素是什么?
2.有一正弦交流电压的瞬时表达式:u=270 2Sin(628t+30o)V,试确定其有效值、频率和
初相位的大小?
3.有一正弦交流电压的瞬时表达式u=310Sin(628t-30o)V,试求其有效值、频率和初相位。
4.RLC串联电路发生谐振的条件是什么?
5.如何提高功率因数?
8. 如图所示,写出其瞬时值表达式(f=50HZ).
1.串联谐振必须满足什么条件?有什么特点?
4H
t
请浏览后下载,资料供参考,期待您的好评与关注!
