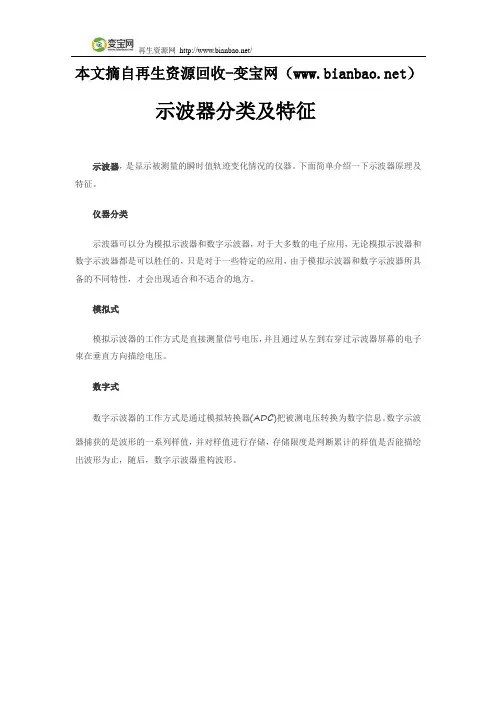

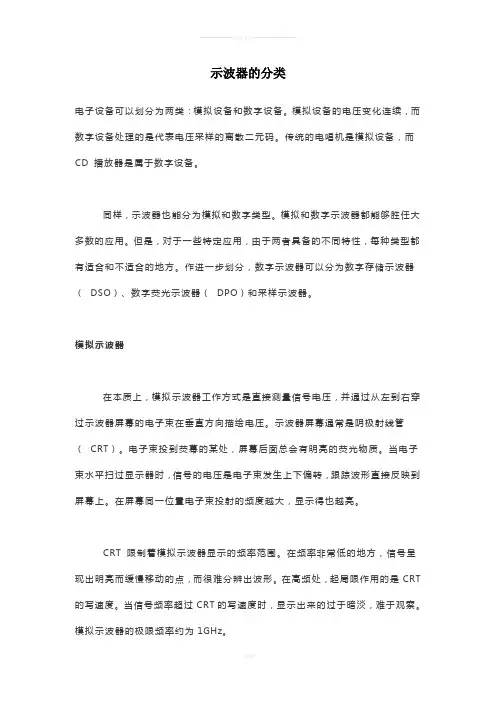

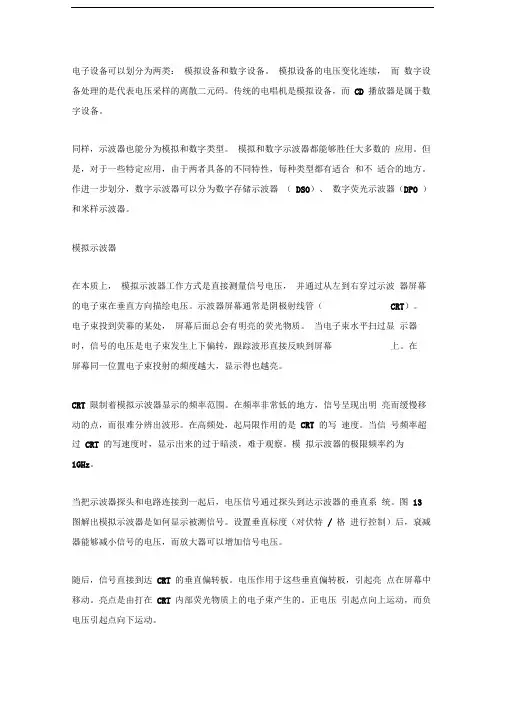

示波器的分类简介
电子设备可以划分为两类：模拟设备和数字设备。模拟设备的电压变化连续，而数字设备处理的是代表电压采样的离散二元码。传统的电唱机是模拟设备，而CD 播放器是属于数字设备。
同样，示波器也能分为模拟和数字类型。模拟和数字示波器都能够胜任大多数的应用。但是，对于一些特定应用，由于两者具备的不同特性，每种类型都有适合和不适合的地方。作进一步划分，数字示波器可以分为数字存储示波器（DSO）、数字荧光示波器（DPO）和采样示波器。
模拟示波器
在本质上，模拟示波器工作方式是直接测量信号电压，并通过从左到右穿过示波器屏幕的电子束在垂直方向描绘电压。示波器屏幕通常是阴极射线管（CRT）。电子束投到荧幕的某处，屏幕后面总会有明亮的荧光物质。当电子束水平扫过显示器时，信号的电压是电子束发生上下偏转，跟踪波形直接反映到屏幕上。在屏幕同一位置电子束投射的频度越大，显示得也越亮。
CRT 限制着模拟示波器显示的频率范围。在频率非常低的地方，信号呈现出明亮而缓慢移动的点，而很难分辨出波形。在高频处，起局限作用的是CRT的写速度。当信号频率超过CRT的写速度时，显示出来的过于暗淡，难于观察。模拟示波器的极限频率约为1GHz。当把示波器探头和电路连接到一起后，电压信号通过探头到达示波器的垂直系统。图13 图解出模拟示波器是如何显示被测信号。设置垂直标度（对伏特/ 格进行控制）后，衰减器能够减小信号的电压，而放大器可以增加信号电压。
随后，信号直接到达CRT的垂直偏转板。电压作用于这些垂直偏转板，引起亮点在屏幕中移动。亮点是由打在CRT内部荧光物质上的电子束产生的。正电压引起点向上运动，而负电压引起点向下运动。
示波器原理及其应用 示波器介绍 示波器的作用 示波器属于通用的仪器，任一个硬件工程师都应该了解示波器的工作原理并能够熟练使用示波器，掌握示波器是对每个硬件工程师的基本要求。 示波器是用来显示波形的仪器，显示的是信号电压随时间的变化。因此，示波器可以用来测量信号的频率，周期，信号的上升沿/下降沿，信号的过冲，信号的噪声，信号间的时序关系等等。 在示波器显示屏上，横坐标（X）代表时间，纵坐标（Y）代表电压，（注，如果示波器有测量电流的功能，纵坐标还代表电流。）还有就是比较少被关注的-亮度（Z），在TEK的DPO示波器中，亮度还表示了出现概率（它用16阶灰度来表示出现概率）。 1．1．示波器的分类 示波器一般分为模拟示波器和数字示波器；在很多情况下，模拟示波器和数字示波器都可以用来测试，不过我们一般使用模拟示波器测试那些要求实时显示并且变化很快的信号，或者很复杂的信号。而使用数字示波器来显示周期性相对来说比较强的信号，另外由于是数字信号，数字示波器内置的CPU或者专门的数字信号处理器可以处理分析信号，并可以保存波形等，对分析处理有很大的方便。
1.2.1 模拟示波器 模拟示波器使用电子枪扫描示波器的屏幕，偏转电压使电子束从上到下均匀扫描，将波形显示到屏幕上，它的优点在于实时显示图像。 模拟示波器的原理框图如下： 见上图所示，被测试信号经过垂直系统处理（比如衰减或放大，即我们拧垂直按钮－volts/div），然后送到垂直偏转控制中去。而触发系统会根据触发设置情况，控制产生水平扫描电压（锯齿波），送到水平偏转控制中。 信号到达触发系统，开始或者触发“水平扫描”，水平扫描是一个是锯齿波，使亮点在水平方向扫描。触发水平系统产生一个水平时基，使亮点在一个精确的时间内从屏幕的左边扫描到右边。在快速扫描过程中，将会使亮点的运动看起来
示波器探头基础知识 示波器探头原理---示波器探头工作原理 示波器探头不仅仅是把测试信号判定以示波器输入端的一段导线，而且是测量系统的重要组成部分。探头有很多种类型号各有其特性，以适应各种不同的专门工作的需要，其中一类称为有源探头，探头内包含有源电子元件可以提供放大能力，不含有源元件的探头称为无源探头，其中只包含无源元件如电阻和电容。这种探头通常对输入信号进行衰减。 我们将首先集中讨论通用无源探头，说明共主要技术指标以及探头对被测电路和被测信号的影响，接着简单介绍几种专用探头及其附近。 屏蔽 示波器探头的一个重要任务是确保只有希望观测的信号才在示波器上出现，如果我们仅仅使用一普通导线来代替探头，那么它的作用就好象是一根天线，可以从无线电台、荧光灯，电机、50或60Hz的电源的交流声甚至当地业余无线电爱好者那里接收到很多不希望的干扰信号，这类噪声甚至还能注入到被测电路中去所以我们首先需要的是屏蔽的电缆，示波器探头的屏蔽电缆通过探头尖端的接地线和被测电路连接，从而保证了很好的屏蔽。 一．探头构造图：
4. 一个探头，就算它只是简单的一条电线，它也可能是一个很复杂的电路。a）对于DC 信号( 0 Hz 频率)，探头作为一对导线与一系列电阻，就向一个终端电阻一样。 b) AC 信号的特性变化是因为：电线具有分布电感(L)，电线具有分布电容(C)。分布电感反作用于AC信号，在信号频率增加时，阻止AC信号通过。分布电容反作用于AC信号，在信号频率增加时，减小 AC信号电流通过的阻抗。这些反作用元件(L 和 C )的交互作用，与电阻元件(R)一起，成为随信号频率不同而变化的探头阻抗。
示波器探头基础系列之一《示波器探头浅谈之无源探头》 作为一名专业的硬件设计及测试工程师，我们每天都在使用各种不同的数 字示波器进行相关电气信号量的量测。与这些示波器相配的探头种类也非常多，包括无源探头(包括高压探头，传输线探头)、有源探头（包括有源单端探头、 有源差分探头等），电流探头、光探头等。每种探头各有其优缺点，因而各有 其适用的场合。其中，有源探头因具有带宽高，输入电容小，地环路小等优点 从而被广泛使用在高速数字量测领域，但有源探头的价位高，动态范围小，静 电敏感，校准麻烦，因此，每个工程师使用示波器的入门级探头通常是无源探头。最常见的500Mhz 的无源电压探头适用于一般的电路测量和快速诊断，可 以满足大多数的低速数字信号、TV、电源和其它的一些典型的示波器应用。本文我们将集中讨论无源电压探头的模型和参数设定以及使用校准原理。一、10 倍无源探头的模型以及输入负载设定图1.探头原理图图1 是工程师常用的10 倍无源电压探头的原理图，其中，Rp (9 MΩ)和Cp 位于探头尖端内，Rp 为探头输入阻抗, Cp 为探头输入电容, R1 (1 MΩ)表示示波器的输入阻抗，C1 表示示波器的输入电容和同轴电缆等效电容以及探头补偿箱电容的组合值。为了精确地测量，两个RC 时间常量（RpCp 和R1C1）必须相等；任何不平衡都会带来测量波形的失真,从来引起使一些参数如上升时间、幅度的测量结果不准确。因此，在测量前需要校准示波器的探头的工作以保证测量结果的 准确性。从探头的信号模型我们可以分析，对于信号的DC 量测，输入容性Cp 和C1 等效为开路。信号通过Rp 和R1 进行分压，最终示波器的输入为：Vout=[R1/Rp+R1]*Vin=1/10* Vin 示波器输入信号衰减为待测输入信号的1/10。对于较高频率的输入信号,容抗对于信号的影响会大于阻抗。例如，一个

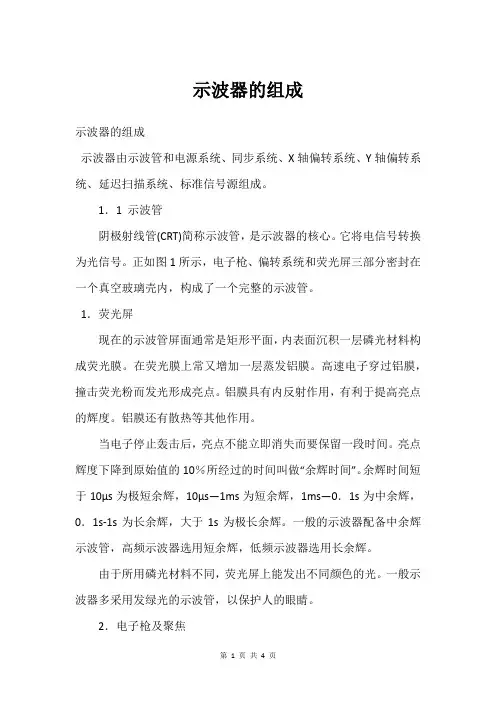

示波器的原理和使用 示波器是一种用途广泛的基本电子测量仪器，用它能观察电信号的波形、幅度和频率等电参数。用双踪示波器还可以测量两个信号之间的时间差，一些性能较好的示波器甚至可以将输入的电信号存储起来以备分析和比较。在实际应用中凡是能转化为电压信号的电学量和非电学量都可以用示波器来观测。 【目的】 1．了解示波器的基本结构和工作原理，掌握使用示波器和信号发生器的基本方法。 2．学会使用示波器观测电信号波形和电压幅值以及频率。 3 ．学会使用示波器观察李萨如图并测频率。 【原理】 不论何种型号和规格的示波器都包括了如图7-1所示的几个基本组成部分：示波管（又称阴极射线管，cathode ray tube ，简称CRT ）、垂直放大电路（Y 放大）、水平放大电路（X 放大）、扫描信号发生电路（锯齿波发生器）、自检标准信号发生电路（自检信号）、触发同步电路、电源等。1．示波管的基本结构 示波管的基本结构如图7-2所示。主要由电子枪、偏转系统和荧光屏三部分组成，全都密封在玻璃壳体内，里面抽成高真空。(1)电子枪：由灯丝、阴极、控制栅极、第一阳极和第二阳极五部分组成。灯丝通电后加热阴极。阴极是一个表面涂有氧化物的金属圆筒，被加热后发射电子。控制栅极是一个顶端有小孔的圆筒，套在阴极外面。它的电位比阴极低，对阴极发射出来的电子起控制作用，只有初速度较大的电子才能穿过栅极顶端的小孔然后在阳极加速下奔向荧光屏。示波器面板上的“辉度”调整就是通过调节电位以控制射向荧光屏的电子流密度，从而改变了屏上的光斑亮度。阳极电位比阴极电位高很多，电子被它们之间的电场加速形成射线。当控制栅极、第一阳极与第二阳极电位之间电位调节合适时，电子枪内的电场对电子射线有聚集作用，所以，H-灯丝；K-阴极；G 1 ，G 2- 控制栅极；A 1-第一阳极；A 2-第二阳极；Y -竖直偏转板；X-水平偏转板图7-2 示波管结构图 第一阳极也称聚集阳极。第二阳极电位更高，又称加速阳极。面板上的“聚集”调节，就是调第一阳极电位，使荧光屏上的光斑成为明亮、清晰的小圆点。有的示波器还有“辅助聚集”，实际是调节第二阳极电位。图7-1 示波器结构图
常见示波器面板功能键、钮的标示及作用 1.POWER（电源开关）：接通或关断整机输入电源。 2.FOCUS（聚焦）和ASTIG（辅助聚焦）：常为套轴电位器，用于调整波形的清晰度。 3.ROTATION（扫描轨迹旋转控制）：调整此旋钮可以使光迹和座标水平线平行。 4.ILLUM（坐标刻度照明）：用于照亮内刻度坐标。 5.A/B INTEN（A/B亮度控制）：通常为套轴电位器，作用是调节A和B扫描光迹的亮度。 6.CAL 0.5Vp-p（校正信号输出）：提供0.5Vp-p且从0电平开始的正向方波电压，用于校正示波器。 7.VOLTS/div（电压量程选择）：通常电压量程和幅度微调为套轴电位器，外调节旋钮是电压量程选择，转动此旋钮以改变电压量程；中间带开关的电位器为电压量程微调，顺时针旋到底为校正位置，逆时针调节，波形幅度，变化范围在电压/格两档之间。 8.CH1和CH2（输入信号插座）：为示波器提供输入信号。 9.AC GND DC（输入耦合开关）：用于选择输入信号的耦合方式。 10.GRIG SEL（内同步选择）：按下此键，以CH1和CH2分别作为内同步信号源。 11.CH POL（信号倒相）：按下此键，输入信号倒相180°。 12.VERTICAL MODE（垂直工作方式选择）：分别按下CH1、CH2、ALT、COHP、ADD、X-Y键，屏幕显示依次为CH1、CH2、CH1和CH2交替、CH1和CH2断续、CH1和CH2代数和、CH1垂 直/CH2水平等方式。 13.POSITION（位移调节）：调节CH1和CH2输入信号0电平在屏幕的起始位置。 14.UNCAL（不校正指示）：当CH1和CH2电压量程微调不在校正位置时，对应的不校正指示灯点亮。 15.TIME（扫描时间调整）：外旋钮调节A扫描速度，内旋钮调节B扫描速度。 16.B.VAR、TRACE SEP（B扫描微调和A/B扫描轨迹分离）：一般情况下，涂有红色的旋钮为B扫描微调，提供连续可变的非校正B扫描速度。 17.DELAY TIME（扫描延迟时间调节）：选择A和B扫描启动之间的延迟时间。
一文看懂示波器标配的探头 示波器标配探头看似简单，却是测量领域的高频问题，而网上的资料又太过零散。此次我们将有关示波器标配探头的内部培训资料公开到微信平台上，大家可以收藏日后自查。 本文所述主要针对100M带宽~500M带宽示波器标配的探头，受限于篇幅，本文内容不涉及有源探头。从问题的角度切入，简单回答一下工程师最常问到的一些问题。 1、不同品牌的探头可以互相用么？ 一般分专用接口和通用接口。如果是标准的BNC接口，并且带宽差别不大是可以的，但如果是专用接口（只要它在官网上的接口写的是乱七八糟的英文名字，则一般是专用接口），探头必须和示波器绑定，不同互相用的。 Tip：还是不建议买专用接口的探头，对于普通探头而言，一是没必要，因为本来就不需要供电；二是买以后更换示波器无形之中增加了替换成本（探头也要全换掉）。 2、同一品牌不同带宽的示波器探头可以互相用么？ 不能，不同示波器标配的探头即使外形相似，但是带宽可能不同，这也大大影响探头的性能和成本。高带宽示波器的探头在低带宽示波器上无法发挥价值，低带宽示波器的探头也无法充分发挥高带宽示波器的性能。 Tip：如ZDS2024Plus示波器标配的探头ZP1025Sa，其带宽最大为250M。而ZDS4054Plus 示波器标配的探头ZP1050，其带宽约为600M。如果使用ZP1025Sa连接500M带宽的示波器，则示波器的带宽只能在250M左右。所以，不要在淘宝上随便买一根就行哦，一定要留意探头参数。 以ZP1025Sa为例，其具体参数如下：
3、为什么有些示波器标配的探头档位可调，有什么分别？ 一般对于低带宽示波器（如200M带宽）来说标配探头档位可调，X1档和X10档主要有三个区别： 衰减区别：X1档位下信号不衰减，X10档位信号衰减为原来的1/10，因此此时需要在对应通道补偿衰减比例 带宽区别：X1档位由于没有电容补偿，带宽较小（10M左右），主要针对低频信号测量，而X10档位引入了电容补偿，带宽较大（大于200M） 耐压区别：X1档位最多耐压150VRMS，X10档位最多耐压300VRMS 4、如果示波器标配探头中没有可调档位，那么衰减比例是多少？ 一般来说默认X10档位衰减，具体可以留意探头底部的圆形标签，也可以查阅探头包装中的datasheet。 Tip：探头包装里面的datasheet还是很重要的，可以拍照之后留在手机/电脑里，很多同学收到货之后马上就扔了。 5、示波器标配探头什么时候要调节补偿电容呢？ 所有的示波器都会设置校准信号输出端子，用于调节补偿电容。如果需要精确测量示波器的幅值，电容是一定要补偿良好的。留意以下三种情况一般需要调节补偿： 1、新示波器刚刚开箱时一定要调； 2、非标配示波器探头混用时一定要调； 3、更 换通道时需要重新调。 6、如何进行补偿电容调节？ ◆首先将探头的信号输出端与接地端连接到示波器前面板的校准信号输出端和接地端。 ◆然后将探头衰减档位切换开关拨到×10档；调节示波器，使屏幕上显示2~3个信号周 期，并且使得信号幅值占据2至6格的垂直刻度。 ◆最后用随探头附带的调节棒调节低频补偿调节孔，直到方波顶部最平坦，此时的探头就 是经过低频补偿的。如下图所示。

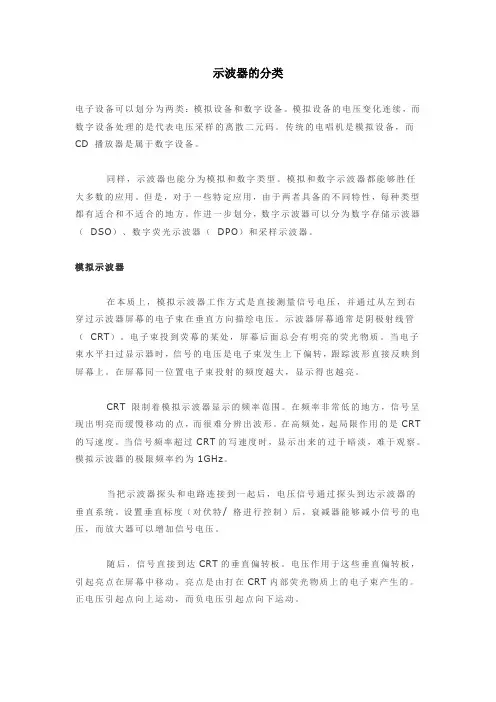

示波器的分类简介 电子设备可以划分为两类：模拟设备和数字设备。模拟设备的电压变化连续，而数字设备处理的是代表电压采样的离散二元码。传统的电唱机是模拟设备，而CD 播放器是属于数字设备。 同样，示波器也能分为模拟和数字类型。模拟和数字示波器都能够胜任大多数的应用。但是，对于一些特定应用，由于两者具备的不同特性，每种类型都有适合和不适合的地方。作进一步划分，数字示波器可以分为数字存储示波器（DSO）、数字荧光示波器（DPO）和采样示波器。 模拟示波器 在本质上，模拟示波器工作方式是直接测量信号电压，并通过从左到右穿过示波器屏幕的电子束在垂直方向描绘电压。示波器屏幕通常是阴极射线管（CRT）。电子束投到荧幕的某处，屏幕后面总会有明亮的荧光物质。当电子束水平扫过显示器时，信号的电压是电子束发生上下偏转，跟踪波形直接反映到屏幕上。在屏幕同一位置电子束投射的频度越大，显示得也越亮。 CRT 限制着模拟示波器显示的频率范围。在频率非常低的地方，信号呈现出明亮而缓慢移动的点，而很难分辨出波形。在高频处，起局限作用的是CRT的写速度。当信号频率超过CRT的写速度时，显示出来的过于暗淡，难于观察。模拟示波器的极限频率约为1GHz。当把示波器探头和电路连接到一起后，电压信号通过探头到达示波器的垂直系统。图13 图解出模拟示波器是如何显示被测信号。设置垂直标度（对伏特/ 格进行控制）后，衰减器能够减小信号的电压，而放大器可以增加信号电压。 随后，信号直接到达CRT的垂直偏转板。电压作用于这些垂直偏转板，引起亮点在屏幕中移动。亮点是由打在CRT内部荧光物质上的电子束产生的。正电压引起点向上运动，而负电压引起点向下运动。
示波器的原理和应用 精编资料 简介:示波器的原理和应用【教学目的】1. 了解示波器的主要组成部分,扫描和整步的作用...一,实验原理示波器动态显示随时间变化的电压信号思路是将电压加在电极板上,极板... 关键词:原理,应用 示波器的原理和应用 【教学目的】 1. 了解示波器的主要组成部分，扫描和整步的作用原理，加深对振动合成的理解。 2. 熟练使用示波器观察信号特征(正弦波、三角波、方波)，利用李萨如图形测量信号频 率。 【教学重点】 了解示波器的基本结构、工作原理及使用方法。 【教学难点】 1. 熟练掌握示波器各主要旋钮的作用和用法。 2. 能使用示波器观察信号特征(正弦波、三角波、方波)，且会利用李萨如图形测量信 号频率。 【课程讲授】 提问:1. 示波器的工作原理以及主要组成部分是什么,其主要用途有哪些, 2. 如何使用示波器观察各种信号特征以及测量信号频率, 一、实验原理
示波器动态显示随时间变化的电压信号思路是将电压加在电极板上，极板间形成相应的变化电场，使进入这变化电场的电子运动情况相应地随时间变化，最后把电子运动的轨迹用荧光屏显示出来。示波器主要由示波管(见图1))和复杂的电子线路构成。示波器的基本结构见图2。 图1 示波管示意图 图2 示波器的基本结构简图 1.偏转电场控制电子束在视屏上的轨迹 Y,U 偏转电压U与偏转位移Y(或X)成正比关系。如图3所示:。 y 图3偏转电压U与偏转位移Y
如果只在竖直偏转板(Y轴)上加一正弦电压，则电子只在竖直方向随电压变化 而往复运动，见图4。要能够显示波形，必须在水平偏转板(X轴)上加一扫描电 压，见图5。 图4 信号随时间变化的规律 (加在Y偏转板) 图5 锯齿波电压(加在X偏转板) 示波器显示波形实质:见图6，沿Y轴方向的简谐运动与沿X轴方向的匀速运动 合成的一种合运动。显示稳定波形的条件:扫描电压周期应为被测信号周期的整数倍，即T=nTxy (n=1，2，3…)(见图7) 2.同步扫描(其目的是保证扫描周期是信号周期的整数倍) 若没有“扫描”(横向的扫描电压)，被测信号随时间规律变化规律就显示不出来;如果没有“整步”，就得不到稳定的波形图像。 为了达到“整步”目的，示波器采用三种方式:“内整步”:将待测信号一部分 加到扫描发生器，当待测信号频率f有微小变化，它将迫使扫描频率f追踪其变化，保证波形的完yx 整稳定;“外整步”:从外部电路中取出信号加到扫描发生器，迫使扫描频率fx 变化，保证
示波器的原理和使用 实验目的 (1) 了解示波器的主要结构和显示波形的基本原理； (2) 掌握模拟示波器和函数信号发生器的使用方法； (3) 观察正弦、矩形、三角波等信号发生器的使用方法； (4) 通过示波器观察李萨如图形，学会一种测量正弦振动频率的方法，并加深对互相垂直振动合成理论的理解。 实验方法原理 (1) 模拟示波器的基本构造 示波器主要由示波管、垂直放大器、水平放大器、扫描信号放大器、触发同步等几个基本部分组成。 (2) 示波器显示波形原理 如果只在垂直偏转板上加一交变正弦电压，则电子束的亮点随电压的变化在竖直方向上按正弦规律变化。要想显示波形，必须同时在水平偏转板上加一扫描电压，使电子束所产生的亮点沿水平方向拉开。 (3) 扫描同步 当扫描电压的周期T x 是被观察周期信号的整数倍时，扫描的后一个周期扫绘的波形与前一个周期完全一样，荧光屏上得到清晰而稳定的波形，这叫做信号与扫描电压同步。 (4) 多踪显示 根据开关信号的转换频率不同，有两种不同的时间分割方式，即“交替”和“断续”方式。 (5) 观察李萨如图形并测频率 x y y x f f N Y N X =数方向切线对图形的切点数方向切线对图形的切点 实验步骤 (1) 熟悉示波器各控制开关的作用，进行使用前的检查和校准。 (2) 将信号发生器的输出信号连接到示波器的CH1或CH2，观察信号波形。 (3) 用示波器测量信号的周期T 、频率f 、幅值U 、峰－峰值Up-p 、有效值Urms,频率和幅值任选。 (4) 观察李萨如图形和“拍”。 (5) 利用多波形显示法和李萨如图形判别法观测两信号的相位差 ① 多波形显示法观测相位差。 ② 李萨如图形判别法观测相位差。 数据处理 0p p u p p =-= --显显U U U E 000=-=T T T E T π 2 4 44 2 4 π2 0 频率相同位相不同时的李萨如图形
目录 摘要 (2) 1示波器发展及简介 (2) 1.1示波器的发展 (2) 1.2模拟示波器 (2) 1.3数字示波器 (3) 2数字示波器的原理 (3) 2.1数字示波器的整体结构图 (3) 2.2基本原理 (4) 2.3系统控制部分 (4) 2.4取样存储部分 (4) 2.5读出显示部分 (5) 3数字示波器的技术参数 (5) 3.1最高数字化采样率 (5) 2.2带宽 (6) 3.3波形捕捉率 (6) 3.4分辨力 (7) 3.5扫描时间因数t/div (7) 4数字示波器使用时的注意事项 (7) 4.1区分模拟带宽和数字实时带宽 (7) 4.2有关采样速率 (8) 参考文献 (8)
数字示波器原理及应用 摘要 示波器是一种用途十分广泛的电子测量仪器。它不仅会在电子类专业平时的实验中会经常用到，在我们以后的工作生活中也会经常的用到示波器这种仪器。本文主要是结合平时做实验以及从别的方面了解到示波器的基础上，介绍示波器的发展、构造及原理,并阐述了示波器在学习、工作中的应用及其维修方面的一些常识。 关键词：数字示波器；发展；原理；应用； 1示波器发展及简介 1.1示波器的发展 示波器是一种用途之分广泛的电子测量仪器，它自1933年诞生至今已经有60多年的历史。第一台示波器十分简单,由一支示波管一个电源和一个简单的扫描电路组成,只能用于观察信号。第二次世界大战前后,随着无线电通讯和雷达技术发展,对示波器提出迫切要求,促使示波器在电路结构技术指标等方面有了很大改进,这时的示波器能对信号进行定量的测量。随着微型计算机和仪器通用接口的出现,将示波器的自动化发展推到了崭新的水平。微型计算机引人到了示波器,给传统的示波器带来了巨大的冲击和影响,使示波器在设计、性能、功能、使用、操作以及故障诊断等方面都产了巨大的变化。示波器在内部电路结构上也随着半导体制造工艺以及各种大规模和专用的集成电路的影响由晶体管发展到集成电路,电路形式上由模拟电路发展到数字电路,功能上已从时域分析发展到数据域分析和频域分析。目前示波器已经由通用示波器发展到取样示波器、记忆示波器、数字存储示波器、逻辑示波器、智能化示波器等近十大系列,几百个品种,现在市场上性能较好的示波器应属数字存储示波器。但总结以上示波器的分类也可以概括性的分为模拟示波器和数字示波器 1.2模拟示波器 模拟示波器（也叫通用示波器）采用的是模拟电路（示波管，其基础是电子枪）电子枪向屏幕发射电子,发射的电子经聚焦形成电子束,并打到屏幕上。屏幕的内表面涂有荧光物质,这样电子束打中的点就会发出光来。它是最早发展起来的示波器,应用也最广泛,能够定性定量的
课题研究报告 示波器探头补偿 学院：信息工程学院班级：电子 10-1 班姓名：学号：201010203008 201010203009 201010203012 完成时间：2011年12月26日
示波器探头补偿 ——讨论探头中串联的RC并联电路参数对测量结果的影响 课题背景 示波器探头不仅仅是把待测信号引入示波器输入端的一端导线，而且是测量系统的的重要组成部分。探头有很多种类型，以适应各种不同的专门工作需要。其中一类为有源探头，探头内包含有源电子元件，具有放大能力；不含有源原件的探头称为无源探头，其中只包含无源元件如电阻和电容。这种探头通常对输入信号进行衰减。为了有效抑制外界干扰信号，示波器探头通过屏蔽电缆与示波器输入连接，如图所示 当被测信号频率很高时，上图中与探头相连的屏蔽电缆的电容就不能忽略，探头的容性负载效应就非常明显，有可能导致探头在高频下无法使用。为此，可以在探头中增加一个和示波器输入端电路模型相串联的ＲＣ并联电路，以减小探头的容性负载效应，如下图所示，其中Ｃｉ为探头电缆的电容和示波器输入电路模型中电容合并后的等效电容。Rcmp和Ccmp分别为补偿电阻和补偿电容。
通过课题背景，我们知道在使用示波器时，当被测信号频率很高时，，探头的容性负载效应就会明显，导致探头在高频下无法使用。所以在探头中增加一个串联的ＲＣ并联电路，来减小探头的容性负载效应。 结合所学知识，电容具有通高频阻低频的性质，当低频信号通过时，电容对其阻碍作用非常明显，探头的负载主要是阻抗作用，所以容性负载效应不明显。当电路通有高频信号时，探头的负载主要是容抗作用，从而电路中容性负载效应很大，致使被测电路的信号发生变化，所以就不能准确地进行波形测量。为了减轻探头对被测电路的负载作用，应选择高阻抗、低容抗的探头。 当通有高频信号时，我们需要对其进行衰减，使得电路中容性负载效应减小，保证测量结果的准确性。 为此我们有了如下研究想法：示波器探头补偿电路可以简化为一个简单的RC串并联电路，用一标准示波器对电路信号进行检测，因为任何的不平衡将会带来波形的失真，通过改变ＲＣ电路的相关参数来观察波形的变化，从而来确定ＲＣ的哪些参数对测量结果的影响。再结合一阶电路时域分析中电路的零状态响应和全响应方面的知识，进行理论上的具体分析。
示波器探头基础系列之差分探头 引言 作为一名专业的硬件设计及测试工程师，我们每天都在使用各种不同的数字示波器进行相关电气信号量的量测。与这些示波器相配的探头种类也非常多，包括无源探头（包括高压探头，传输线探头）、有源探头（包括有源单端探头、有源差分探头等），电流探头、光探头等。每种探头各有其优缺点，因而各有其适用的场合。其中，有源探头因具有带宽高，输入电容小，地环路小等优点从而被广泛使用在高速数字量测领域，但有源探头的价位高，动态范围小，静电敏感，校准麻烦，因此，每个工程师使用示波器的入门级探头通常是无源探头。最常见的500Mhz的无源电压探头适用于一般的电路测量和快速诊断，可以满足大多数的低速数字信号、TV、电源和其它的一些典型的示波器应用。 1、差分测量特点 探头从总体上可分为无源探头和有源探头两大类型，而宽带宽示波器和有源探头的用户还需要在单端探头和差分探头之间还要做出选择。承载差分信号的那一对走线就称为差分走线。本文主要讲的是分差探头。差分信号和普通的单端信号走线相比，最明显的优势体现在以下三个方面： 1.抗干扰能力强，因为两根差分走线之间的耦合很好，当外界存在噪声干扰时，几乎是同时被耦合到两条线上，而接收端关心的只是两信号的差值，所以外界的共模噪声可以被最大程度抵消。 2.能有效抑制EMI，同样的道理，由于两根信号的极性相反，他们对外辐射的电磁场可以相互抵消，耦合的越紧密，泄放到外界的电磁能量越少。 3.时序定位精确，由于差分信号的开关变化是位于两个信号的交点，而不像普通单端信号依靠高低两个阈值电压判断，因而受工艺，温度的影响小，能降低时序上的误差，同时也更适合于低幅度信号的电路。目前流行的LVDS就是指这种小振幅差分信号技术。
示波器探头基础系列之五 ——示波器探头使用指南 美国力科公司 概述： 本文旨在帮助读者对常用的示波器探头建立一个基本认识。此外，我们通过一系列的例子说明探头的不正确使用如何影响测量的结果。 理解探测问题 注意!连接示波器和待测物会给被测波形带来失真。 示波器上应该贴上上面类似的警告标签吗？或许是的。示波器同其它测量仪器一样，受制于各种测量问题——显然，示波器和待测物的连接会影响到测量，使用者理解这样的影响是非常重要的。随着示波器技术的发展，连接示波器和待测物的工具和技术已经变得非常成熟。 早期的示波器，测量带宽只有几百KHz数量级，常使用电缆连接电路。现代示波器使用各种连接技术以最小化测量误差。使用者应该熟悉示波器本身以及示波器连接电路的各种方法的特性和限制。 考虑示波器连接待测电路的方式如何影响测量，待测电路可以等效为包含内置电阻和电容的戴维宁等效电压源。同样，示波器输入电路和连接部分可以被等效为负载电阻和旁路电容。该模型如图1所示。当示波器连接信号源时，示波器的负载效应会减小测量到的电压。低频的损耗取决于电阻比率Rs和Ro。对于高频时的损耗，Cs和Co成了主要因素。另外一个影响是系统带宽由于示波器的容性负载而变小，这也会影响到动态时间量的测量，如脉冲上升时间Risetime。 图1 包括信号源和示波器的简单测量模型 示波器的设计者需要从两个方面入手来减少负载效应的影响: a．高阻探头，利用有源和无源电路来减少负载效应，这些电路包括补偿衰减器或者低容值场效应晶体管缓冲放大器。 b．对于高频应用的直接连接，示波器的输入电路采用50ohm的内部端接。在这些场合，示波器输入电路被设计成常数的50ohm负载阻抗。低电容的探头被设计为50ohm端接来减少负载效应。 如何选择合适的探头 通常，探头可以被分成三大类。1、无源高阻探头；2、无源低阻探头；3、有源探头。
清华大学实验报告 系别：机械工程系班号：机械72班姓名：车德梦（同组姓名：）作实验日期2008年11月19日教师评定： 实验3.12 示波器的原理和使用 一、示波器的原理 示波器的规格和型号很多，就其显示方式来说主要有阴极射线示波管和液晶显示两种。阴极射线示波器一般都包括示波管（阴极射线管，CRT）、竖直放大器、水平放大器、扫描发生器、触发同步和直流电源等。 1．示波管的基本结构 示波管主要包括电子枪、偏转系统和荧光屏三个部分，全都密封在玻璃外壳内，里面抽成高真空。 （1）电子枪：由灯丝、阴极、控制栅极、第一阳极和第二阳极五部分组成。灯丝通电后加热阴极，阴极是一个表面涂有氧化物的金属圆筒，被加热后发射电子。控制栅极是野鸽顶端有小孔的圆筒，套在阴极外面。它的电位比阴极低，对阴极发射出来的电子起控制
作用，只有初速度较大的电子才能穿过其顶端的小孔然后在阳极加速下奔向荧光屏。可以通过调节札记电位来控制射向荧光屏的电子流密度从而改变荧光屏的光斑亮度。当控制栅极、第一阳极和第二阳极三者的电位调节合适时，电子枪内的电场对电子射线有聚焦的作用，所以第一阳极也称聚焦阳极，第二阳极电位更高，又称加速阳极。 （2）偏转系统：它有两队互相垂直的偏转板组成，一对竖直偏转板和一对水平偏转板，加以适当电压可以使电子束运动方向发生偏转，从而使电子束在荧光屏上产生的光斑位置发生改变。 （3）荧光屏：屏上涂有荧光粉，电子打上去它就发光，形成光斑。不同材料的荧光粉发光的颜色不同，发光过程的延续时间（一般成为余辉时间）也不同。在性能好的示波管中，荧光屏玻璃内表面上直接刻有坐标刻度，供测定光点位置用。荧光粉紧贴坐标刻度以消除视差，光点位置可测得准确。 2．示波器显示波形的原理 如果在竖直偏转板上加一交变的正弦电压，同时在水平偏转板上加一扫描电压（锯齿波电压），电子受竖直、水平两个方向的力的作用，电子的运动是相互垂直的运动的合成。当锯齿波电压与正弦电压的变化周期相等时，在荧光屏上将能显示出完整周期的所加正弦电压的波形图。 3．同步的概念 如果正弦波和锯齿波电压的周期稍不同，屏上出现的将是一移动着的不稳定图形。如果T x稍小于T y，屏上显示的波形每次都不重叠，好像波形在向右移动。同理，如果T x比T y稍大，则好像在向左移动。以上描述的情况在示波器使用过程中经常会出现。其原因是扫描电压的周期与被测信号的周期不相等或不呈整数倍，以致每次扫描开始时波形曲线上的起点均不一样所造成的。 为了获得一定数量的完整周期波形，示波器上设有“TIME/DIV”（时间分度）调解旋钮，用来调节锯齿波电压的周期T x（或频率f x），使之与被侧信号的周期T y（或频率f y）呈合适的关系，从而，在示波器屏上得到所需数目的完整的被测波形。 输入Y轴的被测信号与示波器内部的锯齿波电压是互相独立的。由于环境或其它因素的影响，它们的周期会发生微小的改变。为此示波期内装有扫描同步装置，在适当调节后，让锯齿波电压的扫描起点自动跟着被测信号改变，这就称为整步（或同步）。调节示波器面板上的“TRIG LEVER（触发电平）”一般能使波形稳定下来。 4．利萨如图形的基本原理 如果示波器的X和Y输入时频率相同或者简单整数比的两个正弦电压，则屏上的光点将呈现特殊形状的轨迹，这种轨迹图形称为利萨如图形。如果做一个限制光点x、y方向变化范围的假象方框，则图形与此框相切时，横边上的切点数n x与竖边上的切点数n y 之比恰好是Y和X输入的两正弦信号的频率之比。若出现有端点与假想边框相接时，，应把一个端点计为半个切点。所以利用利萨如图形可以方便地比较出两个正弦信号的频率。若已知其中一个信号的频率，数出图上的切点数n x和n y，便可算出另一待测信号的频率。
示波器的原理和使用（仿真实验） 示波器是一种多用途的现代测量工具，它可直接观察电信号的波形，也能测定电压信号的幅度、周期和频率等参数。双踪示波器不仅能独立观察两种信号的波形，以便对它们进行对比、分析和研究，还能测量两个信号之间的时间差和相位差。一切可以转化为电压的其他电学量（如电流、电功率、阻抗、位相等）和非电学量（如温度、位移、压强、磁场、频率等）都可以用示波器来进行观测。用示波器研究物理现象与规律已经形成一种物理实验方法——示波法。 [预习提要] 1．示波器由哪几部分组成弄清楚示波管的结构与作用。 2．示波器是怎样显示波形的显示完整而稳定波形的条件是什么 3．扫描有哪两种形式弄清它们的意义。 4. “同步”是什么意思如何使用与同步有关的“电平”旋钮 5．电压、频率如何测量 [实验目的] 1. 了解示波器的基本原理和结构； 2. 学习使用试播观察波形和如何用示波器进行相关测量。 [实验原理] 详细原理请参考教材第148页《示波器的原理和使用》及实验指导书相关内容。 [实验内容] 1.校准示波器； 2.直接法测量未知信号电压； 3.利用直接测量法与李萨如图测量法测量未知信号频率；
4.观测两个通道信号的组合。 [仿真实验操作方法] 1.系统的启动 在系统主界面上选择“示波器”并单击，即可进入示波器仿真实验平台，显示平台主窗口——实验室场景（图1）。单击鼠标右键可弹出实验主菜单，用鼠标单击菜单选项，即可进入相应的实验内容（若单击“退出”，则退出示波器实验）。 图1 2.系统主菜单 （1）示波器原理： 单击主菜单上的“示波器原理”，打开示波器原理窗口。在窗口中单击鼠标右键，可弹出示波器触发方式选择菜单，如图2所示。分别选择不同的触发方式将显示示波器的成象原理，选择“退出”将返回示波器实验平台主窗口。 （2）示波器方框图 选择主菜单的“示波器方框图”，弹出示波器方框图窗口，如图3所示。单击鼠标，将返回示波器实验平台主窗口。
精心整理 ScopeArt先生”团队成员 示波器探头是示波器使用过程中不可或缺的一部分，它主要是作为承载信号传输的链路，将待测信号完整可靠的传输至示波器，以进一步进行测量分析。很多工程师很看重示波器的选择，却容易忽略对示波器探头的甄别。试想如果信号经过前端探头就已经失真，那再完美的示波器所测得的数据也会有误。所以正确了解探头性能，有效规避探头使用误区对我们日常使用示波器来说至关重要！ 1 对于DC L，寄图1 ?图2无源探头示意图
无源探头一般使用通用型BNC接口与示波器相连，所以大多数厂家的无源探头可以在不同品牌的示波器上通用（某些厂家特殊接口标准的探头除外），但由于示波器一般无法自动识别其他品牌的探头类型，所以此时需要手动在示波器上设置探头衰减比，以保证示波器在测量时正确补偿探头带来的信号衰减。 图3所示为日常最为常见的一类无源探头原理示意图，它由输入阻抗Rprobe、寄生电容Cprobe、传输导线（一般1至1.5米左右）、可调补偿电容Ccomp组成。此类无源探头一般输入阻抗为10M?，衰减比因子为10：1。 ?图3 Vscope 1衰减因 很小， ?图4R&SRT-ZH10高压探头
还有一类无源探头，其衰减比为1：1，信号未经衰减直接经过探头传输至示波器，其耐压能力不及其它无源探头，但它具备测试小信号的优势。由于不像10：1衰减比探头那样信号需要示波器再放大10倍显示，所以示波器内部噪声未放大，测量噪声更小，此类更适用于测试小信号或电源纹波噪声。 图5R&SHZ-1541:1/10:1可调衰减比无源探头 无源传输线探头是另一类特殊的无源探头，其特点是输入阻抗相对较低，一般为几百欧姆，支持图6 量50? ? 图 需要注意的是，由于传输线探头的低阻抗，它的负载效应会比较明显。因此，此类探头仅适用于与低输出阻抗（几十至100欧姆）的电路测试。对于更高输出阻抗的电路，我们可以选择使用高阻有源探头的方案，将在后续详述。 图8R&SRT-ZZ808.0GHz无源传输线探头 ??????
实验十示波器的原理和使用 示波器是电工、电子、计算机等设备设计、调试和维修中使用得最广泛、功能最强大的电子测量仪器之一，它可以把原来肉眼看不见的变化电压变换成可见的图像，使人们可以直接观察电信号波形高速变化的情况，研究它们的瞬间变化过程。在科学研究和工农业生产中，示波器被广泛地用来测定电信号的幅度、周期、频率和位相等各种参数。通过各种传感器，示波器还可用来观察各种物理量、化学量、生物量等高速变化的过程，成为科学研究和生产活动中强有力的检测工具。 【实验目的】 （1）了解示波器的基本结构和工作原理，掌握使用示波器和信号发生器的基本方法。 （2）学会使用示波器观测电信号波形和电压幅值以及频率。 （3）学会使用示波器观察李萨如图并测频率。 【实验原理】 不论何种型号和规格的示波器都包括了如图1所示的几个基本组成部分：示波管（又称阴极射线管，cathode ray tube，简称CRT）、垂直放大电路（Y放大）、水平放大电路（X放大）、扫描信号发生电路（锯齿波发生器）、自检标准信号发生电路（自检信号）、触发同步电路、电源等。 Y X轴输入 图1 示波器基本组成框图 1. 示波管的基本结构 示波管的基本结构如图2所示。主要由电子枪、偏转系统和荧光屏三部分组成，全都密封在玻璃壳体内，里面抽成高真空。
（1）电子枪由灯丝、阴极、控制栅极、第一阳极和第二阳极五部分组成。灯丝通电后加热阴极。阴极是一个表面涂有氧化物的金属圆筒，被加热后发射电子。控制栅极是一个顶端有小孔的圆筒，套在阴极外面。它的电位比阴极低，对阴极发射出来的电子起控制作用，只有初速度较大的电子才能穿过栅极顶端的小孔然后在阳极加速下射向荧光屏。示波器面板上的“辉度”调整就是通过调节栅极电位以控制射向荧光屏的电子流密度，从而改变了荧光屏上的光斑亮度。阳极电位比阴极电位高很多，电子被它们之间的电场加速形成射线。当控制栅极、第一阳极与第二阳极电位之间电位调节合适时，电子枪内的电场对电子射线有聚焦作用，所以，第一阳极也称聚焦阳极。第二阳极电位更高，又称加速阳极。面板上的“聚焦”调节，就是调第一阳极电位，使荧光屏上的光斑成为明亮、清晰的小圆点。有的示波器还有“辅助聚焦”，实际是调节第二阳极电位。 （2）偏转系统：它由两对互相垂直的偏转板组成，一对竖直偏转板，一对水平偏转板。在偏转板上加以适当电压，电子束通过时，其运动方向发生偏转，从而使电子束在荧光屏上产生的光斑位置也发生改变。 （3）荧光屏：荧光屏上涂有荧光粉，电子打上去它就发光，形成光斑。不同材料的荧光粉发光的颜色不同，发光过程的延续时间（一般称为余辉时间）也不同。荧光屏前有一块透明的、带刻度的坐标板，供测定光点的位置用。在性能较好的示波管中，将刻度线直接刻在荧光屏玻璃内表面上，使之与荧光粉紧贴在一起以消除视差，光点位置可测得更准。 图2 示波管结构图 H-灯丝K-阴极G1，G2- 控制栅极A1-第一阳极A2-第二阳极Y-竖直偏转板X-水平偏转板 2. 波形显示原理 （1）仅在垂直偏转板（Y偏转板）加一正弦交变电压：如果仅在Y偏转板加一正弦交变电压，则电子束所产生的亮点随电压的变化在y方向来回运动，如果电压频率较高，由于人眼的视觉暂留现象，则看到的是一条竖直亮线，其长度与正弦信号电压的峰-峰值成正比，如图3所示。 （2）仅在水平偏转板加一扫描（锯齿）电压：为了能使y方向所加的随时间t变化的信号电压U y(t)在空间展开，需在水平方向形成一时间轴。这一t轴可通过在水平偏转板加一如图4所示的锯齿电压U x(t)，由于该电压在0～1时间内电压随时间成线性关系达到最大值，使电子束在荧光屏上产生的亮点随时间线性水平移动，最后到达荧光屏的最右端。在1～2时间内（最理想情况是该时间为零）U x(t)突然回到起点（即亮点回到荧光屏的最左端）。如此重复变化，若频率足够高的话，则在荧光屏上形成了一条如图4所示的水平亮线，即t轴。 常规显示波形：如果在Y偏转板加一正电压（实际上任何所想观察的波形均可）同时在X偏转板加一锯齿电压，电子束受竖直、水平两个方向的力的作用下，电子的运动是两相互垂直运动的合成。当两电压周期具有合适的关系时，在荧光屏上将能显示出所加正弦电压完整周期的波形图。如图5所示。
示波器的工作原理介绍 示波器是一种用途十分广泛的电子测量仪器。它能把肉眼看不见的电信号变换成看得见的图象，便于人们研究各种电现象的变化过程。示波器利用狭窄的、由高速电子组成的电子束，打在涂有荧光物质的屏面上，就可产生细小的光点。在被测信号的作用下，电子束就好像一支笔的笔尖，可以在屏面上描绘出被测信号的瞬时值的变化曲线。利用示波器能观察各种不同信号幅度随时间变化的波形曲线，还可以用它测试各种不同的电量，如电压、电流、频率、相位差、调幅度等等。 一、示波器的工作原理 （一）示波器的组成普通示波器有五个基本组成部分：显示电路、垂直（Y轴）放大电路、水平（X轴）放大电路、扫描与同步电路、电源供给电路。普通示波器的原理功能方框图如图5-1所示。 1．显示电路 显示电路包括示波管及其控制电路两个部分。示波管是一种特殊的电子管，是示波器一个重要组成部分。示波管的基本原理图如图5-2所示。由图可见，示波管由电子枪、偏转系统和荧光屏3个部分组成。 （1）电子枪 电子枪用于产生并形成高速、聚束的电子流，去轰击荧光屏使之发光。它主要由灯丝F、阴极K、控制极G、第一阳极A1、第二阳极A2组成。除灯丝外，其余电极的结构都为金属圆筒，且它们的轴心都保持在同一轴线上。阴极被加热后，可沿轴向发射电子；控制极相对阴极来说是负电位，改变电位可以改变通过控制极小孔的电子数目，也就是控制荧光屏上光点的亮度。为了提高屏上光点亮度，又不降低对电子束偏转的灵敏度，现代示波管中，在偏转系统和荧光屏之间还加上一个后加速电极A3。 图5-2示波管内部结构示意图 第一阳极对阴极而言加有约几百伏的正电压。在第二阳极上加有一个比第一阳极更高的正电压。穿过控制极小孔的电子束，在第一阳极和第二阳极高电位的作用下，得到加速，向荧光屏方向作高速运动。由于电荷的同性相斥，电子束会逐渐散开。通过第一阳极、第二阳极之间电场的聚焦作用，使电子重新聚集起来并交汇于一点。适当控制第一阳极和第二阳极之间电位差的大小，便能使焦点刚好落在荧光屏上，显现一个光亮细小的圆点。改变第一阳极和第二阳极之间的电位差，可起调节光点聚焦的作用，这就是示波器的“聚焦”和“辅助聚焦”调节的原理。第三阳极是示波管锥体内部涂上一层石墨形成的，通常加有很高的电压，它有三个作用：①使穿过偏转系统以后的电子进一步加速，使电子有足够的能量去轰击荧光屏，以获得足够的亮度；②石墨层涂在整个锥体上，能起到屏蔽作用；③电子束轰击荧光屏会产生二次电子，处于高电位的A3可吸收这些电子。
作者：聂文伟 Oscilloscope.China@https://www.doczj.com/doc/3b12730145.html,，“ScopeArt先生”团队成员 示波器探头是示波器使用过程中不可或缺的一部分，它主要是作为承载信号传输的链路，将待测信号完整可靠的传输至示波器，以进一步进行测量分析。很多工程师很看重示波器的选择，却容易忽略对示波器探头的甄别。试想如果信号经过前端探头就已经失真，那再完美的示波器所测得的数据也会有误。所以正确了解探头性能，有效规避探头使用误区对我们日常使用示波器来说至关重要！ 在绝大多数示波器测量环境下，我们都需要使用探头。示波器探头有很多种，内部原理构造迥异，使用方法也各不相同。本文主要给大家介绍示波器探头的种类及工作原理，探头使用过程注意事项以及如何选择示波器探头。 1 示波器探头种类及工作原理 对于DC直流或一般低频信号而言，示波器探头只是一个由特定阻抗R所形成的一段传输线缆。而随着待测信号频率的增加和不规则性，示波器探头在测量过程中会引入寄生电容C以及电感L，寄生电容会衰减信号的高频成分，使信号的上升沿变缓。寄生电感则会与寄生电容一起构成谐振回路，使信号产生谐振现象。所有这些都会对我们测量信号的准确性带来挑战。 图1 探头电气特性示意图 示波器探头按供电方式分可分为无源探头和有源探头。无源探头又分为无源低压、无源高压及低阻传输线探头等，有源探头又分为有源单端、有源差分、高压差分探头等。此外，在一些特殊应用下，还会使用到电流探头（AC、DC）、近场探头、逻辑探头以及各类传感器（光、温度、振动）探头等。 无源探头是最常用的一类电压探头，也是我们在购买示波器时标配赠送的探头。如图2所示。
