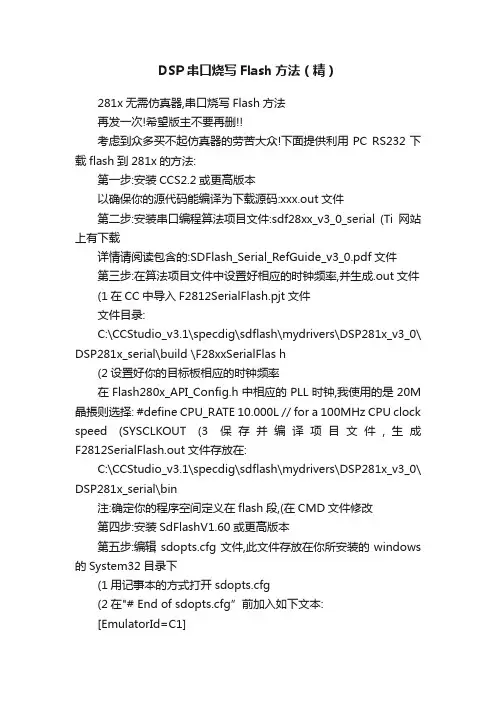

281x无需仿真器,串口烧写Flash方法
再发一次!希望版主不要再删!!
考虑到众多买不起仿真器的劳苦大众!下面提供利用PC RS232下载flash到281x的方法:
第一步:安装CCS2.2或更高版本
以确保你的源代码能编译为下载源码:xxx.out文件
第二步:安装串口编程算法项目文件:sdf28xx_v3_0_serial (Ti网站上有下载)
详情请阅读包含的:SDFlash_Serial_RefGuide_v3_0.pdf文件
第三步:在算法项目文件中设置好相应的时钟频率,并生成.out文件
(1)在CC中导入F2812SerialFlash.pjt文件
文件目录:
C:\CCStudio_v3.1\specdig\sdflash\mydrivers\DSP281x_v3_0\DSP281x_serial\build\F28xxSerialFlas h
(2)设置好你的目标板相应的时钟频率
在Flash280x_API_Config.h中相应的PLL时钟,我使用的是20M晶掁则选择:
#define CPU_RATE 10.000L // for a 100MHz CPU clock speed (SYSCLKOUT)
(3)保存并编译项目文件,生成F2812SerialFlash.out文件存放在:
C:\CCStudio_v3.1\specdig\sdflash\mydrivers\DSP281x_v3_0\DSP281x_serial\bin
注:确定你的程序空间定义在flash段,(在CMD文件修改)
第四步:安装SdFlashV1.60或更高版本
第五步:编辑sdopts.cfg文件,此文件存放在你所安装的windows的System32目录下
(1)用记事本的方式打开sdopts.cfg
(2)在"# End of sdopts.cfg”前加入如下文本:
[EmulatorId=C1]
EmuPortAddr=0xC1
EmuPortMode=RS232
EmuProductName=SERIAL_FLASH
[EmulatorId=C2]
EmuPortAddr=0xC2
EmuPortMode=RS232
EmuProductName=SERIAL_FLASH
[EmulatorId=C3]
EmuPortAddr=0xC3
EmuPortMode=RS232
EmuProductName=SERIAL_FLASH
[EmulatorId=C4]
EmuPortAddr=0xC4
EmuPortMode=RS232
EmuProductName=SERIAL_FLASH
第六步:打开SDFlash,按SDFlash_Serial_RefGuide_v3_0.pdf提供的方法指定算法文件路径
在Project设置中,若你使用PC的COM1则选择仿真器为C1,COM2则选择C2
第七步:将DSP的SCI_A和PC的RS232口连接.将DSP的如下脚管置为相应的电平,然后复位复位时:GPIOF4=0 GPIOF12=0 GPIOF3=1 GPIOF2=1
注:GPIOf4为SCI_A TXD端子,复位完成后应恢复原DSP能传输信号状态
第七步:点击SdFlash菜单的Flash项--->点击Start,即可!!!
seed啊甘,你好,找你要个sdflash烧写软件，，～谢谢！
seed啊甘,你好,找你要个sdflash烧写软件，，～谢谢！
由于产品为了升级容易，所以要改用rs232烧写来升级，
我按照你的方法做，就是没找到SDFLASH这个烧写软件！
如果你看到此贴，麻烦你发给我，我email:wangyazix@https://www.doczj.com/doc/3b11743911.html, [quote][i]seed阿甘[/i] 写道：
1.先安装sdf28xx_v3_0_serial,安装时按照默认路径安装；
2.再安装SDFLASH，安装路径与sdf28xx_v3_0_serial相同。
如果没有按照上述说明安装，会引起不必要的麻烦！
3.V3.0 SDFlash serial patch for flash programming via
an RS232 serial link. Includes algos for both F280x and
F281x devices. Uses TI F281x Flash API V2.10 and TI
F280x Flash API V3.00. Requires SDFlash v1.60 or later.
All previous serial algos are obsolete and not recommended. 4.使用串口烧写不像用Flash插件那样方便的设置密码，需要编写程序。需要此程序,可以向本人索取!
5.RS232收发器最好用MAX202。
6.推荐上拉电阻用4K7，下拉电阻用2K2。
7.必须使用串口A（SCIA）
8.推荐波特率9600bps
9.Erase、Program、verify一次完成。
需要串口烧写软件,可以向本人索取! [/quote]
