FLASH烧写程序方法：
1、将要烧写的程序例如TIMER调通可以在线（用仿真器）下载。注意其source文件
中一定要包含boot.asm程序（见附件）
其cmd文件设置如下：主要修改其L2的长度为8000
*---------timer1.cmd---------
MEMORY
{
L1 : o = 0h l = 0x400
L2 : o = 00000400h l = 00008000h /* not all SRAM */
}
SECTIONS
{
.boot_load > L1
.cinit > L2
.text > L2
.stack > L2
.bss > L2
.const > L2
.data > L2
.far > L2
.switch > L2
.sysmem > L2
.tables > L2
.cio > L2
}
2、查看TIMER程序的map文件，根据map文件中各段的地址和长度修改FLASH_PRG
程序（见附件）中flash_timer.h文件中的各段地址和长度如下：
/* 程序入口点 */
#define ENTRY_POINT 0x000015a0
/* boot段的长度和RAM中地址设定 */
#define BOOT_SECTION_SIZE 0x00000400
#define BOOT_SECTION_ADDRESS 0x00000000
/* cinit段的长度和RAM中地址设定 */
#define CINIT_SECTION_SIZE 0x00001000
#define CINIT_SECTION_ADDRESS 0x00001820
/* text段的长度和RAM中地址设定 */
#define TEXT_SECTION_SIZE 0x00001420
#define TEXT_SECTION_ADDRESS 0x00000400
/* end of table */
#define TABLE_END 0
其中ENTRY_POINT入口地址就是.map文件中的.text:_c_int00的地址，也就是load完程序后在反汇编界面上自动跳到的地址
3、FLASH_PRG程序的cmd文件中的MEMORY中SRAM要选在TIMER程序中SRAM
的后面,这里从0x00008000开始
MEMORY
{
FLASH : origin = 0x64000000, len = 0x4000000
SRAM : origin = 0x00008000, len = 0x1f000
}
4、先load TIMER程序到内存，接着load FLASH_PRG程序并运行，这样就可以将
TIMER程序烧入FLASH中。可以对照memory 0-8000和64000000-64008000的数据是否一致。数据查看方法是：file/data/save 可输入保存的初始地址和长度。分别
保存并对照即可。
附件：
FLASH_PRG程序
BOOT.asm程序
FLASH烧写程序方法： 1、将要烧写的程序例如TIMER调通可以在线（用仿真器）下载。注意其source文件 中一定要包含boot.asm程序（见附件） 其cmd文件设置如下：主要修改其L2的长度为8000 *---------timer1.cmd--------- MEMORY { L1 : o = 0h l = 0x400 L2 : o = 00000400h l = 00008000h /* not all SRAM */ } SECTIONS { .boot_load > L1 .cinit > L2 .text > L2 .stack > L2 .bss > L2 .const > L2 .data > L2 .far > L2 .switch > L2 .sysmem > L2 .tables > L2 .cio > L2 } 2、查看TIMER程序的map文件，根据map文件中各段的地址和长度修改FLASH_PRG 程序（见附件）中flash_timer.h文件中的各段地址和长度如下： /* 程序入口点 */ #define ENTRY_POINT 0x000015a0 /* boot段的长度和RAM中地址设定 */ #define BOOT_SECTION_SIZE 0x00000400 #define BOOT_SECTION_ADDRESS 0x00000000 /* cinit段的长度和RAM中地址设定 */ #define CINIT_SECTION_SIZE 0x00001000 #define CINIT_SECTION_ADDRESS 0x00001820 /* text段的长度和RAM中地址设定 */ #define TEXT_SECTION_SIZE 0x00001420 #define TEXT_SECTION_ADDRESS 0x00000400 /* end of table */
本文主要写给Kinetis的初学者，特别是首次使用Cortex-M内核产品的工程师，文章主要针对用户在下载程序或调试过程中经常遇到的问题进行分析，其内容主要包括： 1.原理图说明 2.硬件电路板自检 3.Kinetis调试工具说明 4.程序无法下载分析 5.Check List 一．原理图自检 这里仅介绍与调试相关的原理图 图1 Kinetis MCU接口连接示意图 二．硬件电路板自检 在贴片硬件电路板之前，最好先对电路板做一下简单的短路测试，特别有些PCB尺寸非常小，加工精度要求比较高的板子，如果生产厂家没有做相应的测试，很有可能PCB本身是存在短路的。MCU相关电路需要特别注意以下几点： 1.各级VCC/VDD和GND之前是否存在短路。 2.外部晶体电路是否存在对地短路。 在PCB焊接之后，同样需要做相应的检测： 1.检测JTAG/SWD插针到MCU管脚是否存在虚焊或连焊。 2.检测NMI管脚上拉是否有效。 3.上电检测各级VCC是否正常工作。 4.检测MCU的IO口是否有因虚焊导致的过压/过流。 5. 三．Kinetis调试工具说明
Kinetis常见的评估板包括：FRDM Board, TWR Board, MAPS Board, 目前常见的这些开发板都板载了mbed仿真器，用户无需额外购买仿真器来进行调试。板载的mbed仿真器可以通过U盘拖拽的方式下载编译好的二进制代码，也可以通过在IDE调试环境中通过CMSIS-DAP来进行代码的仿真。同时，用户可以通过按住Reset按钮上电的方式，使mbed仿真器进入Bootloader模式，用户可以通过此模式更换仿真器的固件，使mbed仿真器模拟成J-Link仿真器。点击这里查看详细步骤。 用户自己设计的板子，通常需要使用外部的仿真器进行调试或者烧写，常见的仿真器有J- Link和U-Multilink. 图2 J-Link、U-Multilink仿真器图 J-Link只有一组接口10*2（2.54间距），支持JTAG和SWD两种模式：
3.5寸，红外转发网络烧写使用说明 一、安装软件 1. 双击“LMFlashProgrammer”进入安装。 2. 点击Next进入下一步 3. 选中“lAgree”，单击“Next”进入下一步
4. 在Folder一栏单击“Browse…”选择程序安装目录后，单击“Next”进入下一步 5. 单击“Next”进入下一步
6. 程序安装中 7. 安装程序完成，单击“Close”退出
二、烧写程序 1. 双击桌面“”图标打开软件 2. 选择“configuration”界面。 2.1. 在“Quick set”一栏复选框里选择“Manual configuration-see below”。 2.2. 在“Interface”一栏复选框里选择“Ethernet”。 2.3. 在“Client IP Address:”后面的框里填上你要烧写的设备的IP地址，如 192.168.0.50。 2.4. “Client MAC Address：”后面的框里填上你要烧写的设备的MAC地址，如 001205071319。 2.5. 3.5寸、红外转发的IP地址与MAC地址都可以通过 获取到。
3. 换到“program”界面 3.1 在“Select.bin file”一栏里，点“browse”选择程序路径。 3.2 单击“Program”烧写 烧写完成后设备会重起。
三、注意事项 1. 设备要与电脑在同一个网段里。 2. 网络烧写时，要用有线连接，不可使用无线连接烧写。 3. 烧写前，3.5寸最好重起一直，重起时不可出现异常现像。
程序烧写说明 OK300C根据用户选配单片机类型不同烧写程序的方式也有所不同，主要分三类：STC单片机用户烧写方法，并口ISP下载器烧写方法，USB接口ISP下载器烧写方法。下面将详细介绍烧写程序的方法。 一、 STC单片机用户烧写方法 启动下载软件，首次设置时只需注意芯片的选择，在左上角下拉框中选择STC89C52RC，一般的台式机大多只有一个串口，所以COM栏就选择COM1，如果使用别的串口那就选择相应的串口号，其它全部使用默认，不明白时最好不要乱改，不然可能会把芯片锁死，以后就用不了了。总体设置如下图： 点击软件界面上的Open File 打开对话框，将*.hex或者*.bin文件选择，选择好后点击Open 。 要先把实验板上的电源关掉，因为STC的单片机内有引导码，在上电的时候会与计
算机自动通讯，检测是否要执行下载命令，所以要等点完下载命令后再给单片机上电。然后点击如图中的Download/下载钮， 接着按下实验板上电源给单片机上电 若出现上述图片，则说明已经给单片机成功下载了程序，并且已经加密。 二、 并口ISP下载器烧写方法 将ISP下载器插在主板的ISP口处。确认板上JP1三个跳线都断开，连接好电源线，打开电源。打开下载软件MuCodeISP，以下载AT89S52为例，选择89S5X，选择89s52，如下图 然后加载要烧录的程序 点击File菜单下的openflash，出现如下对话框
选择要烧录的文件，这里是*.hex文件 烧录，点击下图中的Program按钮就可以把程序下载到单片机 A VR单片机的程序烧录过程也是一样的。不过烧录51和A VR单片机切换时，要注意不要忘记进行51/avr单片机选择键的操作。 三、 USB接口ISP下载器烧写方法 选配USB接口isp下载器的用户，使用的烧写软件是A VRSTUDIO。首先要安装好该软件，安装方法和安装普通软件一样。 可以用AVR Studio的4.13或更高版本控制STK500/AVRISP，选择STK500 or AVRISP和Auto 或者具体的COM?端口进行联机，点击avr studio主窗口中的图标前面标有Con的那个图标，然后按下图选择即可进行STK500或者JTAG的联机，由于avr studio会记忆用户使用的设备是STK500ISP还是JTAG并且同时会记忆用户使用的COM号，如果下次和上次使用的是相同的设备并且没有更换COM口，那么下次使用的时候直接点击右边标有AVR的那个图标就可以快速进入联机状态；如果下次和上次使用了不同的设备或不同的COM口请使用Con图标进行联机。 连接STK500ISP：
Flash程序烧写步骤 1、protect off all erase all （如果要同时烧录fpga0、fpga1、vmlinux内核才使用此命令，擦除所有all。如果只需要更换其中的部分，可单独擦除，如下。） 2、printenv(查看网络连接情况） 3、setenv serverip 192.168.11.60（设置电脑地址） 4、setenv ipaddr 192.168.11.201（设置UC IP地址） 5、saveenv（保存设置） 6、setenv ethact octeth1 (erase 18080000 180fffff - 如果单独烧写fpga0则使用该命令擦除flash中原fpga0的内容，如果执行了命令“erase all”，则不用执行该命令) 7、tftp 20000000 fp0_v200c_0802.app （使用tftp将fpga0从电脑传到UC内存的20000000地址） tftp 20000000 fp0_v200d_20101108.app（软交换） 8、cp.b 20000000 0x18080000 0x39998 （【1】将刚传到UC内存地址20000000的fpga0拷贝到UC的flash的18080000地址中；【2】注意文件大小正确，此例的大小是0x39998） (erase 19f40000 19ffffff - 如果单独烧写fpga1则使用该命令擦除flash中原fpga1的内容，如果执行了命令“erase all”，则不用执行该命令) 9、tftp 20000000 fp1_v2005_0802.app （使用tftp将fpga1从电脑传到UC内存的20000000地址） tftp 20000000 fp1_v2007_20101207.app（软交换） 10、cp.b 20000000 0x19f40000 0x39998 （【1】将刚传到UC内存地址20000000的fpga1拷贝到UC的flash的18080000地址中；【2】注意文件大小正确，此例的大小是0x39998） (erase 0x18100000 0x186fffff - 如果单独烧写Linux则使用该命令擦除flash中原Linux的内容，如果执行了命令“erase all”，则不用执行该命令) tftp 20000000 vmlinux.64.2011_01_05.gz tftp 20000000 vmlinux.64.2011_01_18.gz（1-18最新内核） 11、tftp 20000000 vmlinux.64.2011_01_20.gz cp.b 0x20000000 0x18100000 0x598a41 （【1】将刚传到UC内存地址20000000的vmlinux.64.gz拷贝到UC的flash的18080000地址中；【2】注意文件大小正确，此例的大小是0x4fcff0） cp.b 0x20000000 0x18100000 0x598a7e(新版本的大小)在其修改了，还是在终端出现错误 12、cp.b 0x20000000 0x18100000 0x5cd321 13、askenv boot（设置boot参数） Please enter 'boot':gunzip 0x18100000 0x598a41 0x20000000 0xb00000（1-5号的版本） Please enter 'boot':gunzip 0x18100000 0x598a7e 0x20000000 0xb00000（1-18号的版本） 14、Please enter 'boot':gunzip 0x18100000 0x5cd321 0x20000000 0xb00000 (1-20号的版本) 15、askenv bootcmd（设置boot参数） 16、Please enter 'bootcmd':run boot;Init8201;bootoctlinux 17、saveenv（保存设置） 18、run bootcmd 19、在shell终端执行命令： 20、~ # ifconfig eth1 up<激活UC网口eth1> 21、~ # ifconfig eth1 192.168.11.1 <为UC的eth1网口配置IP地址>

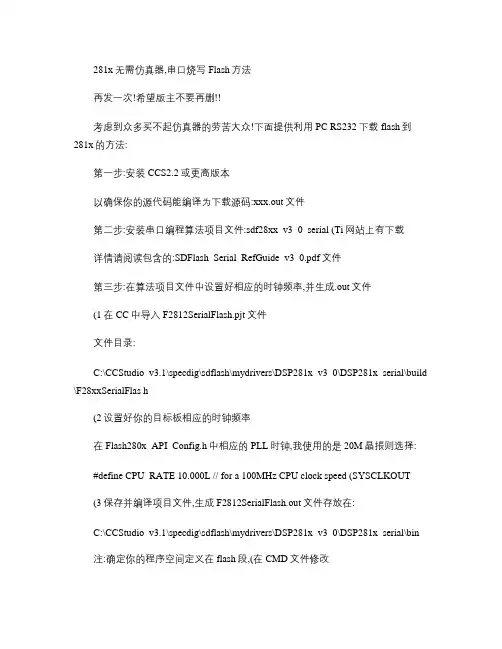

281x无需仿真器,串口烧写Flash方法 再发一次!希望版主不要再删!! 考虑到众多买不起仿真器的劳苦大众!下面提供利用PC RS232下载flash到281x的方法: 第一步:安装CCS2.2或更高版本 以确保你的源代码能编译为下载源码:xxx.out文件 第二步:安装串口编程算法项目文件:sdf28xx_v3_0_serial (Ti网站上有下载) 详情请阅读包含的:SDFlash_Serial_RefGuide_v3_0.pdf文件 第三步:在算法项目文件中设置好相应的时钟频率,并生成.out文件 (1)在CC中导入F2812SerialFlash.pjt文件 文件目录: C:\CCStudio_v3.1\specdig\sdflash\mydrivers\DSP281x_v3_0\DSP281x_serial\build\F28xxSerialFlas h (2)设置好你的目标板相应的时钟频率 在Flash280x_API_Config.h中相应的PLL时钟,我使用的是20M晶掁则选择: #define CPU_RATE 10.000L // for a 100MHz CPU clock speed (SYSCLKOUT) (3)保存并编译项目文件,生成F2812SerialFlash.out文件存放在: C:\CCStudio_v3.1\specdig\sdflash\mydrivers\DSP281x_v3_0\DSP281x_serial\bin 注:确定你的程序空间定义在flash段,(在CMD文件修改) 第四步:安装SdFlashV1.60或更高版本 第五步:编辑sdopts.cfg文件,此文件存放在你所安装的windows的System32目录下 (1)用记事本的方式打开sdopts.cfg (2)在"# End of sdopts.cfg”前加入如下文本: [EmulatorId=C1] EmuPortAddr=0xC1 EmuPortMode=RS232 EmuProductName=SERIAL_FLASH [EmulatorId=C2] EmuPortAddr=0xC2 EmuPortMode=RS232 EmuProductName=SERIAL_FLASH [EmulatorId=C3] EmuPortAddr=0xC3 EmuPortMode=RS232 EmuProductName=SERIAL_FLASH [EmulatorId=C4] EmuPortAddr=0xC4 EmuPortMode=RS232 EmuProductName=SERIAL_FLASH
