P ro/E
标准直齿圆柱齿轮设计实例
标准直齿圆柱齿轮【知识要点】
使用【拉伸】工具、【基准曲线】工具、【倒圆角】工具、【阵列】工具、【倒角】工具等完成模型的绘制。
绘制一个模数为3，齿数为20的标准直齿圆柱齿轮三维模型，效果如图1所示
图1
【操作步骤】
1）选择【文件】/【新建】菜单命令，弹出【新建】对话框。选择新建类型为【零件】，子类型为【实体】，取消【使用缺省模板】选择框，单击【确定】按钮，弹出【新文件选项】对话框，选择模板为【mmns_part_solid】，单击【确定】按钮，创建一个新文件。
2)选择【拉伸】工具，弹出拉伸特征操作控制面板，单击按钮，弹出【放置】上滑面板，单击按钮，弹出【草绘】对话框。悬着基准面FRONT作为草绘平面，采用默认的参照平面及草绘方向，单击按钮，系统进入草绘。
3)选择【圆】工具，绘制一个直径为66的圆作为齿轮的齿顶圆，如图2所示。绘制完成后，单击
按钮，返回拉伸特征操作控制面板，输入拉伸的深度为30，单击
按钮完成拉伸特征，如图3所示。
4)选择【基准曲线】工具，系统弹出【菜
单管理器】，如图4所示，选择【从方程】/【完成】命令，系统弹出
【曲线：从方程】对话框，同时提示选取坐标系，如图5所示。在绘图区域选择系统坐标系作为曲线方程坐标系，如图6所示。选择完成后菜单管理器提示设置坐标系类型，设置坐标系类型为【笛卡儿】，如图7所示。接着系统又弹出记事本，在记事本中输入渐开线方程，如图8所示，方程输入完成后首先保存然后单击按钮关闭记事本，单击【曲线：从方程】对话框中的确定按钮，完成渐开线曲线的绘制，效果如图9所示。
图4
图
2 图3
图6
图7
图9 图8
5）选择【拉伸】工具，弹出拉伸特征操作控制面板，单击按钮，
图
5
弹出【放置】上滑面面板。单击按钮，系统弹出【草绘】对话框，单击按钮，使用上一次拉伸特征的草绘平面，系统直接进入草绘。
6）选择【隐藏线】工具，以隐藏线模式观察图形。选择【通过边创建图元】工具，提取前面创建的基准曲线及拉伸特征在草绘平面上的投影边作为绘图图元，如图10所示。
图10
7）选择【圆】工具，绘制直径分别为60和52.5的两个圆作为齿轮的分度圆和齿根圆，如图11所示。选中分度圆，分度圆以红色高亮显示，选择【编辑】/【切换构造】菜单命令，如图12所示，将其转换为构造线如图13所示。
图11
图12 图13 8）选择【2点线】工具，从渐开线的发生点绘制一条直线与其切线，如图14所示。选择【创建点】工具，在分度圆与渐开线的交点处绘制一个点，如图15所示。选择【2点中心线】工具，绘制两条中心线，夹角为4.5°，并使其中一条通过圆心和分度圆与渐开线的交点，如图16所示。按下键盘【CTRL】的同时以此选取渐开线及其相切的直线，被选中的两条线条以红色高亮显示，选择【镜像】工具，并选择如图17所示的中心线进行镜像，完成后如图18所示。
图14 图15
图16
图17
图18
9）选择【动态修剪剖面图元】工具，修剪掉多余的曲线，得到拉伸的截面图，如图19所示（注意一定要讲多余的线段都修剪掉，仅保留完成一个轮齿切除的廓线）。绘制完成后单击按钮，返回拉伸特征操作控制面板，单击取出材料按钮，定义拉伸深度为30，单击按钮完成拉伸切除特征，单击按钮，以【着色】模式观察图形，如图20所示。
图19 图20
10）选择基准曲线特征，曲线以红色高亮显示，在其上单击鼠标右键在弹出的右键快捷菜单中选择【隐藏】命令，基准曲线隐藏不显示。11）选择【倒圆角】工具，弹出倒圆角操作控制面板，定义圆角半径为0.5，按下键盘【CTRL】键的同时以此选择要进行倒圆角的棱边，如图21所示。选择完成后单击按钮完成圆角特征的创建。
图21
12）选择拉伸去除材料特征，特征以红色高亮度显示，选择【阵列】工具，弹出阵列特征操作控制面板，选择阵列方式为【轴】，并选择A_2轴作为阵列中心，如图22所示。设置阵列数目为20，角度增量为18，如图23所示，单击按钮完成阵列特征的创建。
图22、23
13）选择圆角特征，圆角特征以红色高亮显示，选择【阵列】工具，弹出阵列特征操作控制面板，采用默认的阵列方式【参考】，单击
按钮完成阵列特征的创建，如图24所示。
14）选择【拉伸】工具，弹出拉伸特征操作控制面板，单击放置按钮，
弹出【放置】上滑面板，单击定义按钮，系统弹出【草绘】对话框。单击使用先前的按钮，使用上一次拉伸特征的草绘平面，系统直接进入草绘。
15）选择【圆】工具、【2点线】工具、【动态修剪剖面图元】工具等绘制如图25所示的图形并定义尺寸作为拉伸截面，截面绘制完成后
单击按钮，返回拉伸特征操作控制面板。单击去除材料，定义拉伸深度为完全贯穿方式，单击按钮完成拉伸切除特征，如图26所示。
图25
图26
16）选择【倒角】工具，在图形的倒角操作控制面板中定义倒角方式为DXD型，倒角距离为2。然后按下键盘【CTRL】键的同时以此选择
要进行倒角的两条棱边。选择完成后单击按钮完成倒角特征的创建，如图27所示。
图27
湖南人文科技学院 课程设计报告 课程名称:机械设计课程设计 设计题目：带式运输机用圆锥圆柱齿轮减速器设计 系别：机电工程系 专业：机械设计制造及其自动化
摘要 本设计是链式运输机用圆柱圆锥减速器，采用的是二级齿轮传动。在设计的过程中，充分考虑了影响各级齿轮和各部件的承载能力，对其做了详细的分析，并就它们的强度，刚度，疲劳强度和使用寿命等都做了校核，并且在此基础上，从选材到计算都力争做到精益求精。考虑到使用性能原则，工艺性能原则，经济及环境友好型原则，在材料的价格，零件的总成本，资源及能源，材料的环境友好及循环使用等方面都做了较为深刻的评估。本次设计还考虑了机械零件的各种失效形式，在尽可能的情况下做到少发生故障。本次设计具有：各级传动的承载能力接近相等；减速器的外廓尺寸和质量最小；传动具有最小的转动惯量；各级传动中大齿轮的浸油深度大致相等等特点。 关键词：齿轮传动轴滚动轴承键连接结构尺寸
目录 前言 (1) 一、设计任务书 (3) 二、传动方案的拟定及其说明 (4) 三、电动机的选择 (6) 3.1 电动机的功率的选择 (6) 3.2 电动机转速和型号的选择 (7) 四、传动比的分配 (11) 4.1 锥齿轮传动比、齿数的确定 (11) 4.2 圆柱齿轮传动比、齿数的确定 (11) 五、传动参数的计算及其确定 (14) 5.1 整个机构各轴转速的确定 (14) 5.2 整个机构各轴的输入功率的确定 (14) 5.3 整个机构各轴的输入转矩的确定 (15) 5.4 整个机构各轴的传动参数 (16) 六、传动件的设计计算 (18) 6.1 高速级齿轮传动的设计计算 (18) 6.2 低速级齿轮传动的设计计算 (25) 七、轴的设计计算 (39) 7.1 输入轴的设计 (39) 7.2 中间轴的设计 (45) 7.3 输出轴的设计 (52) 八、滚动轴承的选择及校核计算 (58) 九、键联接的选择及校核计算 (61) 9.1 输入轴键计算 (61) 9.2 中间轴键计算 (61) 9.3 输出轴键计算 (61) 十、联轴器的选择及校核计算 (63)
. . 教学案例设计 课题：直齿圆柱齿轮的基本参数和尺寸计算 科目：机械基础 设计人：翁志国 高邮市菱塘民族中等专业学校
1、齿顶圆：通过轮齿顶部的圆周。齿顶圆直径以d a表示。 2、齿根圆：通过轮齿根部的圆周。齿根圆直径以d f表示。 3、分度圆：齿轮上具有标准模数和标准齿形角的圆。分度圆直径以d表示。 4、齿厚：在端平面上，一个齿的两侧端面齿廓之间的分度圆弧长。齿厚以s 表示。 5、齿槽宽：在端平面上，一个齿槽的两侧端面齿廓之间的分度圆弧长。齿槽宽以e表示。 6、齿距：两个相邻且同侧端面齿廓之间的分度圆弧长。齿距以p表示。 7、齿宽：齿轮的有齿部位沿分度圆柱面直母线方向量度的宽度。齿宽以b表示。 8、齿顶高：齿顶圆与分度圆之间的径向距离。齿顶高以h a表示。 9、齿根高：齿根圆与分度圆之间的径向距离。齿根高以h f表示。 10、齿高：齿顶圆与齿根圆之间的径向距离。齿高以h表示。 任务二、渐开线标准直齿圆柱齿轮的基本参数 直齿圆柱齿轮的基本参数共有：齿数、模数、齿形角、齿顶高系数和顶隙对渐开线标准直齿圆柱齿轮各部分的名称认识更直观。
系数五个，是齿轮各部分几何尺寸计算的依据。 1、齿数z 一个齿轮的轮齿总数。 2、模数m 齿距与齿数的乘积等于分度圆的周长，即pz=πd,式中z是自然数，π是无理数。为使d为有理数的条件是p/π为有理数，称之为模数。即：m=p/π模数的大小反映了齿距的大小，也及时反映了齿轮的大小、已标准化。 模数是齿轮几何尺寸计算时的一个基本参数。齿数相等的齿轮，模数越大，齿轮尺寸就越大，齿轮就越大，承载能力越强：分度圆直径相等的齿轮，模数越大，承载能力越强。如图所示： 3、齿形角α 在端平面上，通过端面齿廓上任意一点的径向直线与齿廓在该点的切线所夹的锐角称为齿形角，用α表示。渐开线齿廓上各点的齿形角不相等，离基圆越远，齿形角越大，基圆上的齿形角α=0°。对于渐开线齿轮，通常所说的齿形角是指分度圆上的齿形角。国标：渐开线齿轮分度圆上的齿形角α=20°。 渐开线圆柱齿轮分度圆上齿形角α的大小可用下式表示：cosα=r b/r 出示教具并提问：模数与轮齿有什么关系？ 展示多媒体图片，观察挂图中齿形角与轮齿的形状的关系，强调我国标准渐开线圆柱齿轮分度圆上的齿形角α=20°。
斜齿圆柱齿轮 步骤1：新建零件文件 （1）在工具栏中单击（新建）按钮，弹出“新建”对话框。 （2）在“类型”选项组中选择“零件”单选按钮，在“子类型”选项组中选择“实体”单选按钮；在“名称”文本框中输入TSM；并清除“使用缺省模板”复选框，不使用默认模板，单击“确定”按钮。 （3）弹出“新文件选项”对话框，在“模板”选项组中，选择mmns_part_solid 选项。单击“确定”按钮，进入零件设计模式。 步骤2：定义参数 （1）选择“工具”——“参数”命令，此时系统弹出“参数”对话框。 （2）单击7次添加按钮，从而增加7个参数。 an 图4-48 （3）分别修改参数名称和相应的数值，并注写“说明”信息，如图所示。新参数名分别为mn、z、angle_a、angle_b、han、cn和B，其中mn为法向模数，Z 为齿数，ANGLE-A为齿形角，ANGLE-B为螺旋角, han为齿顶系数，cn为顶系数，B为齿轮宽。 （4）在参数对话框中单击“确定”按钮，完成用户自定义参数的建立。 步骤3 ：草绘曲线 （1）单击草绘工具按钮，弹出草绘对话框。 （2）选择TOP平面，默认以RIGHT基准平面作为“右”方向参考，单击“草绘”按钮。
（3）分别绘制4个圆，如图4-49所示，这时候不必修改其尺寸。 图4-49 （4）选择“工具”→“关系”命令，打开“关系”窗口。此时草绘截面的各尺寸 以变量符号显示，在窗口中输入以下关系式： Sd3=mn*z/cos(angle_b)+2*(han*mn) Sd2=mn*z/cos(angle_b) Sd1=mn*z/cos(angle_b)-2*(han+cn)*mn angle_at=atan(tan(angle_a)/cos(angle_b)) sd0=cos(angle_at)*mn*z/cos(angle_b) DB=sd0 如图4-50所示，在“关系”窗口上单击“确定”按钮。系统自动计算齿顶圆、 分度圆、齿根圆和基圆这4个圆的直径尺寸。
例题10-3试设计一减速器中的直齿锥齿轮传动。已知输入功率P=10kw，小齿轮转速n1=960r/min，齿数比u=3.2，由电动机驱动，工作寿命15年（设每年工作300天），两班制，带式输送机工作平稳，转向不变。 [解]1.选定齿轮类型、精度等级、材料及齿数 （1）选用标准直齿锥齿轮齿轮传动，压力角取为20°。 （2）齿轮精度和材料与例题10-1同。 （3）选小齿轮齿数z1=24，大齿轮齿数z2=uz1=3.224=76.8，取z2=77。 2.按齿面接触疲劳强度设计 （1）由式（10-29）试算小齿轮分度圆直径，即 1) =1.3 计算小齿轮传递的转矩。 9.948 选取齿宽系数=0.3。 查得区域系数 查得材料的弹性影响系数。 [] 由图 由式（ ， 由图10-23查取接触疲劳寿命系数 取失效概率为1%，安全系数S=1，由式（10-14）得 取和中的较小者作为该齿轮副的接触疲劳许用应力，即
2）试算小齿轮分度圆直径 (2) 1 3.630m/s ②当量齿轮的齿宽系数 0.342.832mm 2) ①由表查得使用系数 ②根据级精度（降低了一级精度） ④由表 由此，得到实际载荷系数 3)由式（10-12），可得按实际载荷系数算得的分度圆直径为 及相应的齿轮模数 3.按齿根弯曲疲劳强度设计 （1）由式（10-27）试算模数，即
1）确定公式中的各参数值。 ①试选 ②计算 由分锥角 由图 由图 由图查得小齿轮和大齿轮的齿根弯曲疲劳极限分别为 由图取弯曲疲劳寿命系数 ，由式（10-14）得 因为大齿轮的大于小齿轮，所以取 2)试算模数。 =1.840mm
题目：直齿圆柱齿轮的设计和加工工艺设计 学院冀中职业学院 学生姓名李朋辉学号2009040217 专业机电一体化技术届别2009 指导教师姜小丽职称 二011年月 诚信承诺 本人慎重承诺和声明： 我承诺在毕业论文(设计)活动中遵守学校有关规定，恪守学术规范，在本人毕业论文中为剽窃他人的学术观点、思想和成果，为篡改研究数据，如有违规行为发生，我愿承担一切责任，接受学校处理。 学生（签名）：李朋辉 2011年月日 摘要 现在齿轮传动是机械传动最常用的形式之一，它在机械、电子、纺织、冶金、采矿、汽车、航天等设备中得到广泛应用。其中直齿圆柱齿轮是汽车及机械行业中重要的传动零件，其形状复杂，材质尺寸精度表面质量及综合机械性能很高。本文主要介绍直齿圆柱齿轮的结构及设计和加工工艺。 目录 概述………………………………………………….. 第一章直齿圆柱齿轮的设计 1.1齿轮基础知识……………………………………
1.2直齿圆柱齿轮结构及零件图…………………… 1.3直齿圆柱齿轮材料及其参数合理选取………… 第二章直齿圆柱齿轮的加工工艺 2.1夹具及毛坯的选取……………………………… 2.2齿轮加工方法…………………………………… 2.3齿轮加工方案选择及使用要求………………… 2.4直齿圆柱齿轮加工工艺过程…………………… 结束语……………………………………………….. 参考文献…………………………………………….. 概述 齿轮是机械行业量大面广的基础零件，广泛应用于机床，汽车，摩托车，农机，建筑机械，航空，工程机械等领域，而对加工精度，效率和柔性提出越来越高的要求。齿轮加工技术从公元前400—200年的手工业制作阶段开始经历了机械仿形阶段、机械返程加工阶段以及20世纪80年代至今的数控技术加工阶段。 第一章直齿圆柱齿轮的设计 1.1齿轮的基础知识
3.3锥齿轮的创建 锥齿轮在机械工业中有着广泛的应用，它用来实现两相交轴之间的传动，两轴的相交角一般采用90度。锥齿轮的轮齿排列在截圆锥体上，轮齿由齿轮的大端到小端逐渐收缩变小，本节将介绍参数化设计锥齿轮的过程。 3.3.1锥齿轮的建模分析 与本章先前介绍的齿轮的建模过程相比较，锥齿轮的建模更为复杂。参数化设计锥齿轮的过程中应用了大量的参数与关系式。 锥齿轮建模分析（如图3-122所示）： （1）输入关系式、绘制创建锥齿轮所需的基本曲线 （2）创建渐开线 （3）创建齿根圆锥 （4）创建第一个轮齿 （5）阵列轮齿 图3-122锥齿轮建模分析 3.3.2锥齿轮的建模过程 1．输入基本参数和关系式
（1）单击，在新建对话框中输入文件名conic_gear,然后单击； （2)在主菜单上单击“工具”→“参数”，系统弹出“参数”对话框，如图3-123所示； 图3-123 “参数”对话框 （3）在“参数”对话框单击按钮，可以看到“参数”对话框增加了一行，依次输入新参数的名称、值、和说明等。需要输入的参数如表3-3所示； 名称值说明名称值说明 M 2.5 模数DELTA ___ 分锥角 Z 24 齿数DELTA_A ___ 顶锥角 Z_D 45 大齿轮齿数DELTA_B ___ 基锥角 ALPHA 20 压力角DELTA_F ___ 根锥角 B 20 齿宽HB ___ 齿基高 HAX 1 齿顶高系数RX ___ 锥距 CX 0.25 顶隙系数THETA_A ___ 齿顶角 HA ___ 齿顶高THETA_B ___ 齿基角 HF ___ 齿根高THETA_F ___ 齿根角 H ___ 全齿高BA ___ 齿顶宽 D ___ 分度圆直径BB ___ 齿基宽 DB ___ 基圆直径BF ___ 齿根宽 DA ___ 齿顶圆直径X 0 变位系数
外啮合圆柱齿轮所有计算公式大全、检验方法、各精度差数表格汇总 注：角标n为法面，t为端面；1为小齿轮，2为大齿轮。 齿轮标准模数（mm） 渐开线圆柱齿轮的基本齿廓mm （GB1356—88） 注：1. 本标准适用于模数m≥1mm，齿形角α=20°的渐开线圆柱齿轮。 2. 允许齿顶修缘。 中心距系列（推荐使用）mm 动力齿轮传动的最大圆周速度m/s
5级以上≥15 ≥30 ≥12 ≥20 6级＜15 ＜30 ＜12 ＜20 7级＜10 ＜15 ＜8 ＜10 8级＜6 ＜10 ＜4 ＜7 9级＜2 ＜4 ＜1.5 ＜3 齿轮常用材料及其力学性能图例 45 正火 ≤100 ≤50 588 294 169～217 40～50 101～300 51～150 569 284 162～217 调质 ≤100 ≤50 647 373 229～286 101～300 51～150 628 343 217～255 42SiMn 调质 ≤100 ≤50 784 510 229～286 45～55 101～200 51～100 735 461 217～269 201～300 101～150 686 441 217～255 40MnB 调质 ≤200 ≤100 750 500 241～286 45～55 201～300 101～150 686 441 241～286 35CrMo 调质 ≤100 ≤50 750 550 207～269 40～45 101～300 51～150 700 500 207～269 40Cr 调质 ≤100 ≤50 750 550 241～286 48～55 101～300 51～150 700 500 241～286 20Cr 渗碳淬火 +低温回火 ≤60 ≤30 637 392 56～62 20CrMnTi 渗碳淬火 +低温回火 30 15 1079 883 56～62 ≤80 ≤40 981 785 38CrMoAl 调质、渗氮30 1000 850 229 渗氮HV>850 ZG310-570 正火 ZG340-640 正火 ZG35CrMnSi 正火、回火700 350 ≤217 调质785 588 197～269 HT300 290 190～240 HT350 340 210～260 QT500-7 500 320 170～230 QT600-3 600 370 190～270 KTZ550-04 550 340 180～250 KTZ-650-02 650 430 210～260 齿轮传动荐用的润滑油运动粘度ν /40℃ 齿轮材料 圆周速度v（m/s） ＜0.5 0.5～1 1～2.5 2.5～5 5～12.5 12.5～25 ＞25 铸铁、青铜320 220 150 100 80 60 钢 σB=(450～1000)MPa 500 320 220 150 100 80 60 σB=(1000～1250)MPa 500 500 320 220 150 100 80 σB=(1250～1600)MPa 1000 500 500 320 220 150 100 渗碳、表面淬火1000 500 500 320 320 150 100 齿轮精度等级、公差的说明 本网络手册中的圆柱齿轮精度摘自（GB10095—88），现将有关规定和定义简要说明如下： (1) 精度等级 齿轮及齿轮副规定了12个精度等级，第1级的精度最高，第12级的精度最低。齿轮副中两个齿 轮 的精度等级一般取成相同，也允许取成不相同。 齿轮的各项公差和极限偏差分成三个组（参见）。 根据使用的要求不同，允许各公差组选用不同的精度等级，但在同一公差组，各项公差与极限偏差应保持相同的精度等级。参见齿轮传动精度等级选择 (2) 齿轮检验与公差（参见） 根据齿轮副的使用要求和生产规模，在各公差组中选定检验组来检定和验收齿轮精度。 (3) 齿轮副的检验与公差（参见） 齿轮副的要求包括齿轮副的切向综合误差ΔF ic′，齿轮副的一齿切向综合误差Δf ic′，齿轮副的接触班点位置和大小以及侧隙要求，如上述四方面要求均能满足，则此齿轮副即认为合格。 (4) 齿轮侧隙 齿轮副的侧隙要求，应根据工作条件用最大极限侧隙j nmax(或j tmax)与最小极限侧隙j nmin(或j tmin)来规定。 中心距极限偏差(±f a)按“中心距极限偏差”表的规定。 齿厚极限偏差的上偏差E ss及下偏差E si从齿厚极限偏差表来选用。例如上偏差选用F(=-4f Pt)，下偏差选用L(=-16f Pt)，则齿厚极限偏差用代号FL表示。参看图“齿轮、齿轮副误差及侧隙的定义和代号”。 若所选用的齿厚极限偏差超出齿厚极限偏差表所列14种代号时，允许自行规定。 (5) 齿轮各项公差的数值表 齿距累积公差F P及K个齿距累公差F PK齿向公差Fβ公法线长度变动公差F w 轴线平行度公差中心距极限偏差(±f a)齿厚极限偏差接触斑点 齿圈径向跳动公差F r径向综合公差F i″齿形公差F f齿距极限偏差(±f Pt) 基节极限偏差(±f Pb)一齿径向综合公差f i″齿坯尺寸和形状公差 齿坯基准面径向和端面跳动齿轮的表面粗糙度R a圆柱直齿轮分度圆上弦齿厚及弦齿高 (6) 图样标注
机械设计——减速器课程设计说明书 课程名称:机械设计课程设计 设计题目:展开式二级圆柱齿轮减速器院系:机械工程学院 班级:10 2班 学号:102903054036 指导教师:迎春 目录 1. 题目 (1) 2. 传动方案的分析 (2) 3. 电动机选择,传动系统运动和动力参数计算 (2) 4. 传动零件的设计计算 (5) 5. 轴的设计计算 (16) 6. 轴承的选择和校核 (26) 7. 键联接的选择和校核 (27) 8. 联轴器的选择 (28) 9. 减速器的润滑、密封和润滑牌号的选择........................ 28 10. 减速器箱体设计及附件的选择和说明........................................................................ 29 11. 设计总结 (31) 12. 参考文献 (31)
题目:设计一带式输送机使用的 V 带传动或链传动及直齿圆柱齿轮减速器。设计参数如下表所示。 3. 工作寿命 10年,每年 300个工作日,每日工作 16小时 4. 制作条件及生产批量 : 一般机械厂制造,可加工 7~8级齿轮;加工条件:小批量生产。生产 30台 6. 部件:1. 电动机, 2.V 带传动或链传动 ,3. 减速器 ,4. 联轴器 ,5. 输送带 6. 输送带鼓轮 7. 工作条件:连续单向运转,工作时有轻微振动,室内工作; 运输带速度允许误差±5%; 两班制工作, 3年大修,使用期限 10年。 (卷筒支承及卷筒与运输带间的摩擦影响在运输带工作拉力 F 中已考虑。 8. 设计工作量:1、减速器装配图 1张 (A0或 A1 ; 2、零件图 1~2张; 3、设计说明书一份。 §2传动方案的分析
proE4.0 直齿圆柱齿轮的画法 在proE 中直齿圆柱齿轮是利用参数进行绘制的，在零件模式下，取消默认 模板，使用公制尺寸模板，新建零件零件模型。 1 使用front 平面草绘4 个任意半径的同心圆，确定，按“√”退出草绘。 2 点击“工具—>参数”弹出参数设置框，点击“+”增加参数行，在“名称” 列输入直齿圆柱齿轮的参数符号，在“值”列输入需要指定的参数值。 其中：m（模数）、z（齿数）、Prsangle（齿形角）ha（齿高）、c（齿隙系数）、width（齿宽）的参数值需要指定其值，其余如d（分度圆直径）、db（基圆直径）、 da（齿顶圆直径）、df（齿根圆直径）使用关系式进行尺寸赋值。 参数设置完成后，点击“确定”关闭。 3 点击“工具—>关系”弹出“关系”框，对齿轮的参数建立参数关系式。 3.1 将鼠标移到至同心圆上，4 个同心圆同时加亮（必须是front面），点击，显示同心圆的尺寸符号。
3.2 在“关系”栏中输入如下关系式，点击“确定”关闭窗口。 d=m*z db=d*(cos(prsangle)) da=d+2*m*ha df=d-2*(ha+c)*m D0=d D1=db D2=da D3=df 4 执行“编辑—>再生”，图形中通过关系式赋值的4 个同心圆的直径确定，即d、db、da、df 的值，再次打开参数栏可以看到这4 个参数已经被赋值。
5 绘制齿轮的渐开线 点击窗口“创建基准曲线”按钮，选取“从方程”，确定，选取坐标类型为笛卡尔、坐标系后弹出程序运行框和记事本，在记事本中输入渐开线方程如下： ang=90*t r=db/2 s=PI*r*t/2 xc=r*cos(ang) yc=r*sin(ang) x=xc+s*sin(ang) y=yc-s*cos(ang) z=0 点击记事本“文件—>保存”后关闭记事本，在“曲线：从方程”的右下角点击 “预览”或直接确定，渐开线绘制成功。
目录 摘要 (2) 一引言 (3) 二齿轮的设计计算 (4) 2.1 选择材料、热处理方法及精度等级 (4) 2.2 齿面接触疲劳强度设计齿轮 (4) 2.3主要参数选取及几何尺寸计算 (5) 2.4 .齿轮结构设计 (5) 三绘制齿轮图、零件图、三维造型 (7) 四结束语 (8) 五参考文献 (9)
摘要 齿轮是广泛应用于机械设备中的传动零件。它的主要作用是传递运动、改变方向和转速。根据齿轮的工况，合理的设计齿轮的结构，使得齿轮传动平稳有足够的强度。通过强度计算、材料的选择、热处理方法精度选择、几何尺寸计算。考虑齿面接触疲劳强度和齿根曲面疲劳强度得出齿轮的结构。 关键词：齿轮传动、齿轮精度、热处理、疲劳强度
一引言 随着我过工业的发展，齿轮是现代机械中应用最广泛的一种机械传动零件。它的结构设计随着工业的需要而改变。齿轮的结构设计与齿轮的几何尺寸、毛坯、材料、加工方法、使用要求及经济性等因素有关。进行齿轮的结构设计时，必须综合地考虑上述各方面的因素。通常是先按齿轮的直径大小，选定合适的结构形式，然后再根据荐用的经验数据，进行结构设计。 随着科技技术的不断进步，生产都向着自动化、专业化和大批量化的方向发展。这就要求企业的生产在体现人性化的基础上降低工人的生产强度和提高工人的生产效率，降低企业的生产成本。现代的生产和应用设备多数都采用机电一体化、数字控制技术和自动化的控制模式。在这种要求下齿轮零件越发体现出其广阔的应用领域和市场前景。特别是近年来与微电子、计算机技术相结合后，使齿轮零件进入了一个新的发展阶段。在齿轮零部件是最重要部分，因需求的增加，所以生产也步入大批量化和自动化。 为适应机械设备对齿轮加工的要求，对齿轮加工要求和技术领域的拓展还需要不断的更新与改进。

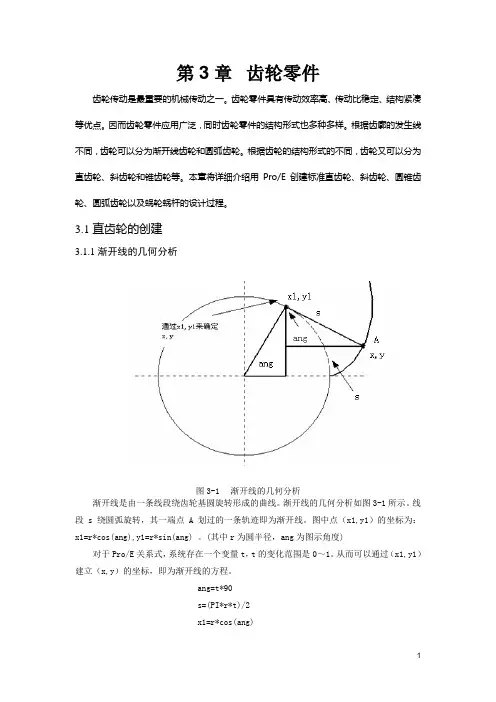

第3章齿轮零件 齿轮传动是最重要的机械传动之一。齿轮零件具有传动效率高、传动比稳定、结构紧凑等优点。因而齿轮零件应用广泛，同时齿轮零件的结构形式也多种多样。根据齿廓的发生线不同，齿轮可以分为渐开线齿轮和圆弧齿轮。根据齿轮的结构形式的不同，齿轮又可以分为直齿轮、斜齿轮和锥齿轮等。本章将详细介绍用Pro/E创建标准直齿轮、斜齿轮、圆锥齿轮、圆弧齿轮以及蜗轮蜗杆的设计过程。 3.1直齿轮的创建 3.1.1渐开线的几何分析 图3-1 渐开线的几何分析 渐开线是由一条线段绕齿轮基圆旋转形成的曲线。渐开线的几何分析如图3-1所示。线段s绕圆弧旋转，其一端点A划过的一条轨迹即为渐开线。图中点（x1,y1）的坐标为：x1=r*cos(ang),y1=r*sin(ang) 。(其中r为圆半径，ang为图示角度) 对于Pro/E关系式，系统存在一个变量t，t的变化范围是0～1。从而可以通过（x1,y1）建立（x,y）的坐标，即为渐开线的方程。 ang=t*90 s=(PI*r*t)/2 x1=r*cos(ang) y1=r*sin(ang) x=x1+(s*sin(ang)) y=y1-(s*cos(ang)) z=0
