悬挑脚手架搭设规范标准
一、悬挑脚手架底座
说明：
1、悬挑脚手架搭设前．必须编制专项施工方案，方案必须包含最挑粱平面定位布置图。
2、悬挑脚手絮的悬挑粱必须选用不小于1 6号的工字钢。楼层预埋Φ20U型环，不得使用螺纹钢，具体型号必须经过设计计算确定。
3、落于结构上的锚固段应是悬挑段的1.5倍．且必须采取两道锚固，每道悬挑粱均应加设斜拉钢丝绳，架体分段悬挑高度不大于20m。
4、脚手架底却应按规范要求沿纵横方向设置扫地杆，悬挑粱上表面应加焊钢筋以固定立杆，在横杆上方沿脚手架长度方向铺设木枋，井满铺模板进行防护。
5、脚手架底部立杆内侧应设200mm高踢脚板。
6、杆件搭设及防护同前述落地式外架。
说明：
1、悬挑式脚手架必须编制专项施工方案，方案必须经企业技术负责人审批并签字盖章，架体高度20m及以上悬挑式脚手架工程须按《危险性较大的分部分项工程安全管理办法)(建质控【2009】87号)组织专家论证。悬挑梁或悬挑架应积极采用型钢或定型桁架。
2、悬桃型钢或悬桃架通过预埋与建筑结构固定，预埋件不得使用螺纹钢，安装符合设计要求。
3、挑架立杆与悬桃型钢连接必须固定，防止滑移。
二、外架连墙件的设置
三、剪刀撑和斜向支撑的设置
说明：
1、高度在24m以下的脚手架，必须在外侧立面的两端各设置一道剪刀撑，并应由底至顶连续设置。中间各道剪刀撑之间的距离不大于15m。每道剪刀撑宽度不小于4跨，并不小于6m。斜杆与地面的倾角宜在45-60度之间。
2、高度在24m以上的双排脚手架应在外侧立面整个长度和高度上连续设置剪刀撑。
3、一字型、开口型双排架两断口必须
设置横向斜撑；24米以上架体在架体拐角处及中间每六跨设置一道搭接斜撑。
4、剪刀撑斜杆的接长必须采用搭接，搭接长度不小于1m，且不少于三个扣件紧固。
四、水平防护（主体及装修施工阶段）
说明：
1、主体施工阶段，施工层、拆模层、脚手架第二层必须满铺脚手板，脚手板离建筑物结构的距离满足规范要求。
2、从第二层起，应每隔12米高设置一道硬质隔断防护，并在其中间部位张挂水平安全网。
3、脚手板铺设时严禁出现探头板，脚手板端头应用φ4mm镀锌铁丝固定在小横杆上。
4、拉结点的杆件及扣件涂刷红色油漆。并在拉结点附近悬挂安全提示牌。提示牌每隔30米设置一处，每层每面不少于2处。
说明：
1、安装及装修施工阶段，作业层满铺脚手板。
2、安装及装修施工阶段，外脚手架竖向每隔12米必须满铺一层脚手板，并在中间层满兜一道水平安全网，安全网必须兜挂至建筑物结构。
3、脚手板铺设时严禁探头板出现，脚手板端头应用φ4mm镀锌铁丝固定在小横杆上。
4、拉结点的杆件及扣件刷红色警戒色。并在拉结点附近悬挂安全提示牌。提示牌每隔30米设置一处，每层每面不少于2处。
如东县海堤达标项目东安新闸管理设施工程---起闭机房单项工程 悬 挑 脚 手 架 专 项 施 工 方 案
起闭机房悬挑脚手架施工方案 一、施工准备 根据本工程的特点，本工程需采用悬挑脚手架为主体结构及装修外墙施工的安全防护设施。结构采用φ48*钢管，双排脚手架，外挂密目安全网，下挂平网进行防护。 二、施工技术措施 悬挑脚手架的搭设人员要经过专业培训合格后并持证上岗，搭设人员个体防护充分，安全带、安全帽、防滑鞋应配备齐全，钢管、扣件、脚手板、安全网等要经检验合格后方可使用，5-6级以上大风和雷、雨、雪应停止脚手架作业。 三、材料要求 钢管表面应平直光滑，不应有裂缝、结疤、分层、错位、硬弯、毛刺、压痕和深的划道，钢管必须涂防锈漆。用于本工程的钢管应在进入工地时进行检查，扣件使用前应进行质量检查，有裂缝，变形的严禁使用。出现滑位的螺栓必须更换。竹排要采用新排，严禁使用腐烂，碎裂竹排，已使用过的安全网必须经过检查后方可使用，超过使用期限的安全网严禁使用。 四、脚手架的搭设要求 1、外悬挑脚手架的搭设顺序为放置横杆---紧固横杆与楼面---放置纵向扫地杆--- 立杆---横向扫地杆---第一纵向水平杆---第一步横向水平杆---连墙杆---地二纵向水 平杆---地二步横向水平杆。 2、搭设脚手架的所虚材料进场后，要进行检查验收合格后按品种、规格分类堆放 整齐平稳。 3、脚手架搭设前，工长要按照搭设方案中的有关搭设要求向架子工人进行书面的 安全交底。 4、架子搭设工人应持证上岗，保持人员稳定。 5、脚手架的搭设作业，要统一指挥，按要求搭设。 6、脚手架的几何尺寸，竖距1.4m，纵距1.5m，横距1.1m。内侧立杆距建筑物的 距离20cm。三角行挑梁对应于立杆设置，并上设横拉杆。 对称拉接 三角拉接 锚固件 双排 7、立杆的接头必须采用对按扣件对接，立杆的搭接长度不应小于1m，不少于2

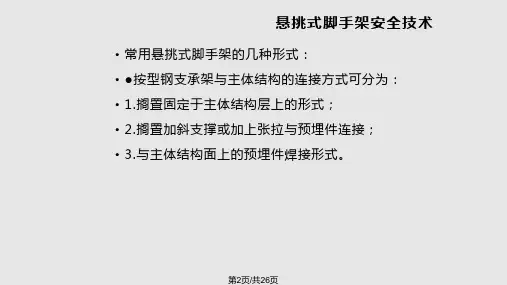

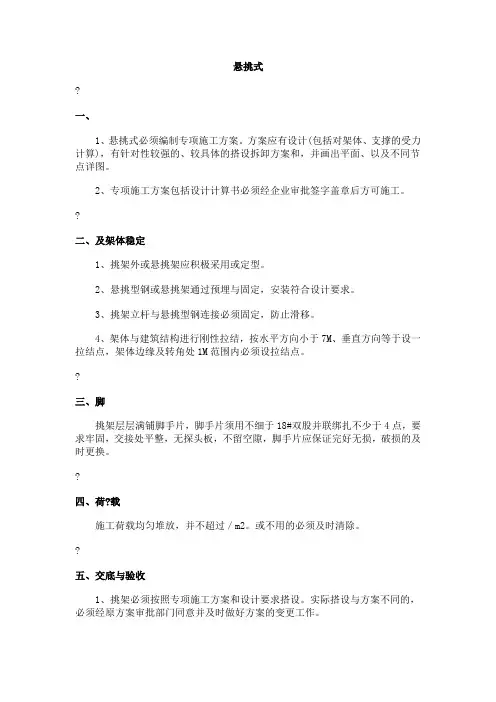

悬挑式脚手架施工规范及拆卸要求 一、悬挑式脚手架的定义及其组成 悬挑式脚手架是指：其垂直方向荷载通过底部型钢支撑架传递到主体结构上的施工用外脚手架。本规程所指的悬挑式脚手架由型钢支撑架，扣件式钢管脚手架及连墙件等组合而成 二、悬挑式脚手架的适应范围 本规程适用于在高度不大于100m的高层建筑或高耸构筑物上使用的悬挑式脚手架，每道型钢支撑架上部的脚手架高度不宜大于24m 本规程不适用于作为模板支撑体系等特殊用途的悬挑式脚手架系统 三、常用悬挑式脚手架的几种形式 按型钢支撑架与主体结构的连接方式可分为： 1）搁置固定于主体结构层上的形式 2）搁置加斜支撑或加上张拉与预埋件连接 3）与主体结构面上的预埋件焊接形式 四、悬挑式脚手架的基本参数 1、起挑层高 一般从第四、五层开始起挑 2、挑梁型号规格 挑梁一般采用工字钢等型钢 3、步距 步距一般在1.8m左右 4、步宽（立杆横向间距） 步宽一般在1.0m左右 5、立杆纵向间距 纵向一般在1.5m左右 6、连墙件竖向间距，水平间距 连墙件竖向间距不大于2倍步距，水平间距不大于3倍纵距，每根连墙件覆盖面积不大于27㎡ 7、单挑高度 每道型钢支撑架上部的脚手架高度不宜大于24m，对每道型钢支撑架上部的脚手架高度大于24m的悬挑式脚手架，应对风荷载取值架体及连墙件构造等方面进行专门研究后作出相应的加强设计 8、总高度 根据主体结构总高度及施工需要确定。本规程适用于在高度不大于100m的高层建筑或高耸构筑物上使用的悬挑式脚手架，对使用总高度超过100m的悬挑式脚手架应对风荷载取值，架体及连墙件构造等方面进行专门研究后作出相应的加强设计 五、悬挑式脚手架的构造与搭设要求 ①、支撑杆式悬挑式脚手架搭设要求 支撑杆式悬挑式脚手架搭设需控制使用荷载，搭设要牢固。搭设时应该先搭设好里架子，使横杆伸出墙外，再将斜杆撑起与挑出横杆连接牢固，随后再搭设悬挑部分，铺脚手架，外围要设栏杆和挡脚板，下面支设安全网，以报安全。 ②、连墙件的设置 根据建筑物的轴线尺寸，在水平方向每隔3跨（6m）设置一个。在垂直方向应每隔
悬挑脚手架搭设规范标准 一、悬挑脚手架底座 说明： 1、悬挑脚手架搭设前．必须编制专项施工方案，方案必须包含最挑粱平面定位布置图。 2、悬挑脚手絮的悬挑粱必须选用不小于1 6号的工字钢。楼层预埋Φ20U型环，不得使用螺纹钢，具体型号必须经过设计计算确定。 3、落于结构上的锚固段应是悬挑段的1.5倍．且必须采取两道锚固，每道悬挑粱均应加设斜拉钢丝绳，架体分段悬挑高度不大于20m。 4、脚手架底却应按规范要求沿纵横方向设置扫地杆，悬挑粱上表面应加焊钢筋以固定立杆，在横杆上方沿脚手架长度方向铺设木枋，井满铺模板进行防护。 5、脚手架底部立杆内侧应设200mm高踢脚板。 6、杆件搭设及防护同前述落地式外架。
说明： 1、悬挑式脚手架必须编制专项施工方案，方案必须经企业技术负责人审批并签字盖章，架体高度20m及以上悬挑式脚手架工程须按《危险性较大的分部分项工程安全管理办法)(建质控【2009】87号)组织专家论证。悬挑梁或悬挑架应积极采用型钢或定型桁架。 2、悬桃型钢或悬桃架通过预埋与建筑结构固定，预埋件不得使用螺纹钢，安装符合设计要求。 3、挑架立杆与悬桃型钢连接必须固定，防止滑移。
二、外架连墙件的设置
三、剪刀撑和斜向支撑的设置 说明： 1、高度在24m以下的脚手架，必须在外侧立面的两端各设置一道剪刀撑，并应由底至顶连续设置。中间各道剪刀撑之间的距离不大于15m。每道剪刀撑宽度不小于4跨，并不小于6m。斜杆与地面的倾角宜在45-60度之间。 2、高度在24m以上的双排脚手架应在外侧立面整个长度和高度上连续设置剪刀撑。 3、一字型、开口型双排架两断口必须 设置横向斜撑；24米以上架体在架体拐角处及中间每六跨设置一道搭接斜撑。 4、剪刀撑斜杆的接长必须采用搭接，搭接长度不小于1m，且不少于三个扣件紧固。
悬挑式钢管脚手架搭设方 案 编制： 审核： 批准： 施工单位：xxxxxxxxxxxxxxxxxxxxx 编制日期：xxxxxxxxxxxxxxxxxxxxxxxx 一、工程概况及安装条件 xxxxxxxxxxxxxxxx工程施工主体为：钢筋混凝土xxx结构，地下x层，层高xxm，地上x层，层高为xxxm，建筑高度为xxxm。脚手架搭设高度xxxm。 二、本工程拟采用落地式双排外钢管脚手架。外辅以密目阻燃安全网实行外封闭施工，确保施工作业安全。
1、搭设前提 钢管采用外径48～51mm、壁厚3～3.5mm的钢管，有严重锈蚀、弯曲、压扁或裂纹的不得使用。扣件如发现有脆裂、变形、滑丝的禁止使用。 （1）外脚手架待基础回填土以后，搭设范围内的地基夯实平整，并做好排水沟。 （2）钢管、扣件、脚手架、安全网等检查合格。 （3）持证上岗，搭设人员个体防护充分（已作定期体检、并有安全带、安全帽、防滑鞋等配备）。 （4）6级以上大风和雷雨天应停止脚手架作业。 2、立杆基础 地基处理 搭设前应清除障碍物，平整基土层并且用蛙式打夯机夯实，度铺垫木。做好现场排水。 （1）立杆座落在分层夯填的地基土上，地耐力不得小于80KN/㎡。 （2）立杆必须装设在垫木上，采用长度不小于4m，5cm厚×24cm 宽的木板平行于墙面垫放。 3、杆件接长与连接 （1）立杆首根，应错开搭设。立杆顶端外排应高出建筑物檐口1.5m，内排应低于檐口0.4—0.5m。立杆间距1.5m，大横杆间距1.2m，小横杆间距 1.5m，且小横杆要搭在顺水杆上，用十字卡扣牢，不许放在顺水杆下端，伸出顺水杆不小于100mm。 （2）偏差要求 ①垂直度偏差不大于高度的1/200，相邻两立杆的接头，应错开50cm以上，力求不在同一步内。 ②大横杆同一排水平偏差不大于该片脚手架的总长度的1/300，

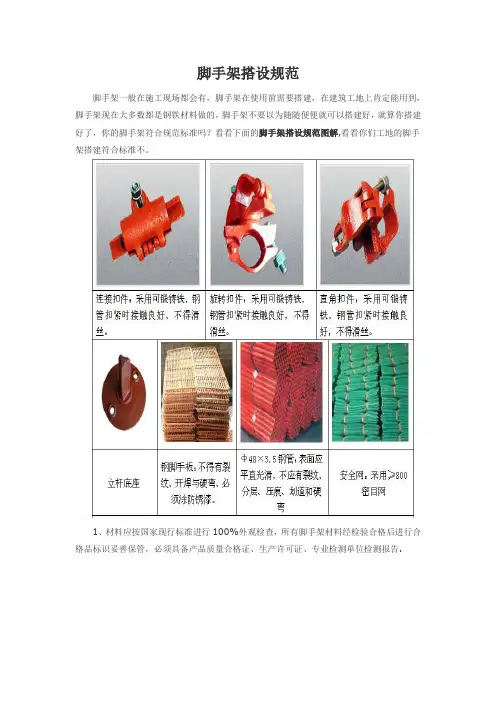

建筑施工外架搭设规范及要求 建筑外架的搭设要求严格执行国家现行《建筑施工安全检查标准》、《建筑施工悬挑式脚手架安全技术若干规定》、《建筑施工扣件式钢管脚手架安全技术规范》、《建筑施工高处作业安全技术规范》等国家及地方标准，同时许多大型建筑公司均有自己的企业标准。 1、脚手架钢管、扣件进场前应重新刷油漆，立杆刷黄色油漆；剪刀撑、挡脚板应刷红白相间油漆，间距为300～400mm，楼层挡脚板警示标志应隔2步架设置一道；跳板探头长度不应大于10cm，小横杆伸出外立杆不应小于10cm且不得大于20cm。 2、立杆垂直度偏差不得大于架高的1/200。立杆接头除在顶层可采用搭接外，其余接头必须采用对接扣件，立杆上的接头应交错布置，两相邻立杆接头不应设在同步跨内，两相邻立杆接头在高度方向错开的距离不应小于500mm，接头中心距主接点的距离不应大于步距的 1/3，同一步内不允许有二个接头。 3、立杆顶端应高出施工作业层1.5米。脚手架底部必须设置纵、横连杆。纵向连杆应用直角扣件固定在工字钢顶面不大于200mm处的立杆上，横向连杆应用直角扣件固定在紧靠纵向连杆下方的立杆上。 4、纵向水平杆（大横杆）设于横向水平杆（小横杆）之下，在立杆内侧，采用直角扣件与立杆扣紧，大横杆长度不宜小于3跨，并且不大于6米。 5、大横杆对接扣件连接、对接应符合以下要求：对接接头应交错布置，不应设在同步、同跨内，相邻接头水平距离不应小于500mm，
并应避免设在纵向水平跨的跨中。 6、架子四周大横杆的纵向水平高差不超过±50mm，同一排大横杆的水平偏差不得大于1/300,一根杆的两端高差不得超过±20mm。 7、小横杆两端应采用直角扣件固定在大横杆上。每一主节点（即立杆、大横杆交汇处）处必须设置一小横杆，并采用直角扣件扣紧在立杆上，该杆轴线偏离主节点的距离不应大于150mm，靠墙一侧的外伸长度不应大于250mm，外架立面外伸长度以100mm为宜。作业层上非主节点处的横向水平杆宜根据支撑脚手板的需要等间距设置，最大间距不应大于立杆间距的1/2，作业层小横杆间距为1米。 8、搭设中每一层，外架要及时与结构进行牢固拉结，以保证搭设过程中的安全，要随搭随校正杆件的垂直度和水平偏差，适度拧紧扣件螺栓。 9、拉杆必须从第一层与主体结构连接，拉杆与脚手架连接的一端可稍微下斜，不容许向上翘起。保证垂直两步，水平三跨一直拉接。 10、剪刀撑的接头采用搭接，搭接长度不少于1000mm，采用不少于两个旋转扣件紧固。剪刀撑应用旋转扣件固定在与之相交的横向水平杆的伸出端或立杆上，旋转扣件中心线距主节点的距离不应大于150mm。 11、剪刀撑是在脚手架外侧交叉成十字形的双杆互相交叉，并与地面成45°～60°夹角。作用是把脚手架连成整体，增加脚手架整体稳定。 12、用于纵向水平杆对接的扣件开口，应朝向架子内侧，螺栓向
华府丹郡A1#、A2#楼工程脚手架专项施工方案 项目经理： 编制人： 审核人： 辽宁北方建设(集团)有限公司
华府丹郡A1#、A2#楼 脚手架专项施工方案 1．编制依据 1.1沈阳都市建筑设计有限公司设计的建筑结构施工图； 1.2本工程的施工组织设计； 1.3中国建筑工业出版社出版的“建筑施工安全技术手册” 1.4中国建筑工业出版社出版的“建筑施工脚手架实用手册” 1.5中国建筑工业出版社出版的“建筑施工手册” 1.6建筑工程施工现场管理制度；施工进度安排和现场施工条件。 1.7中国建筑工业出版的“建筑施工计算手册”“钢结构设计规范”“建筑结构荷载规范”“《混凝土结构设计规范》GB50010-2002” 1.8《建筑安全检查标准》JGJ59-99中国建筑工业出版社 1.9《建筑施工扣件式钢管脚手架安全技术规程》JGJ130-2001中国建筑出版社 3、脚手架方案选择 本工程考虑到施工工期、质量、安全和合同要求，故在选择方案时，应充分考虑以
下几点： 3.1架体的结构设计，力求做到结构要安全可靠，造价经济合理。 3.2在规定的条件下和规定的使用期限内，能够充分满足预期的安全性和耐久性。 3.3选用材料时，力求做到常见通用、可周转利用，便于保养维修。 3.4结构选型时，力求做到受力明确，构造措施到位，升降搭拆方便，便于检查验收。 3.5综合以上几点，脚手架的搭设，还还必须符合JGJ59-99检查标准要求，要符合相关文明标准化工地的有关标准。 3.6综合以上脚手架设计原则，同时结合本工程的实际情况，综合考虑了以往的施工经验，决定采用以下脚手架方案： 地下及一层商网部分采用普通落地双排脚手架，地上主楼主体部分采用普通型钢悬挑脚手架（分别在2层、7层、14层、21层、28层进行悬挑）。 2、脚手架材料的选择及质量标准 4.1钢管：钢管一般采用外径48mm，壁厚3.5mm的焊接钢管，其化学成份与机械性能符合国家标准《碳素结构钢》（GB／T700）的要求。钢管应涂防锈漆。钢梁选用16号工字钢作悬挑负梁。钢材强度等级Q235-A,钢管表面应平直光滑，不应有裂纹、风层、压痕、划痕和硬弯，应用的钢管要有出场合格证。脚手架施工前必须将入场钢管取样，送有关国家资质的试验单位，进行钢管抗弯，抗压等力学实验，实验结果满足设计要求后，方可在施工中使用。 4.2扣件：扣件应符合《钢管脚手架扣件》（GB15831－1995）的规定。扣件不能有裂纹、气孔、疏松、砂眼等铸造缺陷。扣件与钢管的贴合面要接触良好，扣件夹紧钢管时，开口处的最小距离要小于5mm。本工程钢管脚手架的搭设使用可锻造扣件，有扣件生产许可证的生产厂家提供，钢管螺栓拧紧力矩达65N·M时不得破坏。使用旧扣件时，扣件必须取样送有关国家资质的试验单位，进行扣件抗滑力等试验，试验结果满足设计要求后可在施工中使用。 4.3脚手板、脚手片采用符合有关要求。 4.4搭设架子前应进行保养，除锈并统一涂色，颜色力求环境美观。脚手架立杆、防护栏杆、踢脚杆统一漆黄色，剪力撑统一漆橘红色。底排立杆、扫地杆均漆红白相间色。 4.5安全网采用密目式安全网，网目应满足2000目/100cm2，做耐贯穿试验不穿透，

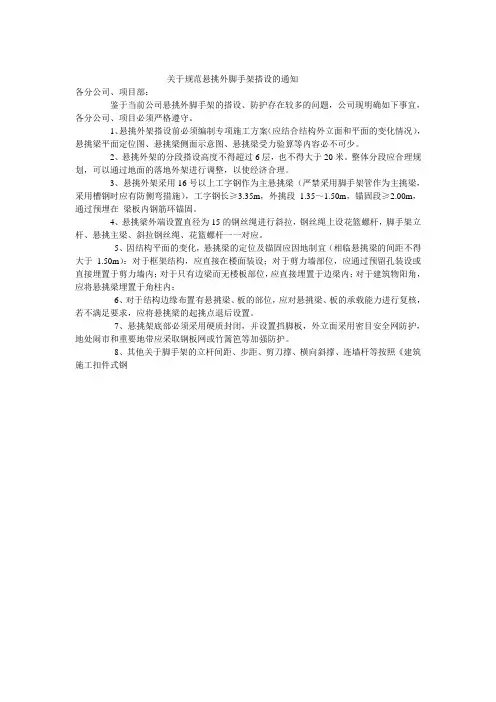

悬挑外脚手架悬挑外脚手架施工施工施工标准标准标准 1 1 适用范围适用范围适用范围 本施工标准适用于高度不大于100m的高层建筑或高耸建筑物上使用的悬挑式脚手架的设计、施工及验收。 2 主要应用标准和规范主要应用标准和规范 2.1《扣件式钢管脚手架安全技术规范》 （JGJ130-2011） 2.2《建筑施工安全检查标准》 (JGJ59-2011) 2.3《钢结构工程施工规范》 （GB50755-2012） 2.4《危险性较大的分部分项工程安全管理办法-建质[2009]87号》 2.5 各工程施工图图纸 3 需要了解相关的规范和标准需要了解相关的规范和标准 3.1 3.1 基本基本基本构造要求构造要求 规范中推荐以双轴对称截面钢梁做悬挑梁结构。悬挑脚手架的搭设高度不超过20米。悬挑梁截面高度不应小于160mm。每个型钢悬挑梁外端宜设置钢丝绳或钢拉杆与上一层建筑结构斜拉结，钢丝绳、钢拉杆作为附加保险措施，不参与悬挑钢梁受力计算。悬挑梁尾端应在两处及以上固定于钢筋混凝土梁板结构上。锚固型钢悬挑梁的U型钢筋拉环或锚固螺栓直径不宜小于16㎜。悬挑钢梁悬挑长度一般情况下不超过2m能满足施工需要，但在工程结构局部有可能满足不了使用要求，局部悬挑长度不
宜超过3米。大悬挑另行专门设计及论证。在建筑结构角部，钢梁宜扇形布置；如果结构角部钢筋较多不能留洞，可采用设置预埋件焊接型钢三角架等措施。悬挑钢梁支承点应设置在结构梁上，不得设置在外伸阳台上或悬挑板上，否则应采取加固措施。 3.3.22 型钢悬挑梁型钢悬挑梁 宜采用高度不应小于160mm 双轴对称截面的型钢（工字钢）做悬挑梁结构。悬挑梁端部设置定位点，定位点离悬挑梁端部不应小于100mm 。定位点可采用长0.2m，直径25-30mm 的钢筋或短管。固定端长度大于悬挑端1.25倍，悬挑梁间距应按悬挑架架体立杆纵距设置，每一纵距设置一根。（不允许有连梁） 悬挑脚手架挑梁结构及其锚固悬挑脚手架挑梁结构及其锚固
悬挑脚手架施工方案 1悬挑梁： 1.1采用I18工字钢，锚固长度1.70m，楼层预埋ф20U型螺杆，每道钢梁设置ф16钢丝绳作为保险绳。墙外处悬挑1.25m梁根部及外墙内侧处采用3根φ20压环圆钢地锚固定，φ20 U型螺杆在浇楼板砼时预埋，同时采用两根直径18，长1500mmHRB335级钢筋进行加强。第一根圆钢锚固距工字钢末端200,第一根与第二根间距200，第三根圆钢锚固间距离建筑物边沿为100,锚固圆钢与工字钢间采用木楔塞紧。工字钢前端立杆部位需焊接定位钢筋。 悬挑梁侧面图
脚手架预埋U 型压环示意图 1.2定距定位： 放样悬挑梁位置并做好标记。悬挑梁必须保证有足够的锚固强度和截面抗屈曲能力，悬挑长度应按设计确定。普通主梁悬挑时，立杆直接支承在悬挑梁上，水平悬挑梁的纵向间距与上部脚手架立杆的纵向间距相同；上部脚手架立杆与挑梁支承结构应有可靠的定位连接措施，以确保上部架体的稳定。通常采用在挑梁或纵向联粱上焊接150-200mm 、外径Φ40mm 的钢管或外径Φ25mm 的钢筋，立杆套 1.3
16斜拉钢丝绳 20 16斜拉钢丝绳限位钢筋20
悬挑外架搭设阳角处，如“平面布置图”与“立面示意图1”中所示施工，除去45度角倾斜的工字钢为4m外，其余工字钢皆为3m长，槽钢与工字钢之间采取双面平焊，焊缝为二级,阳角处挂两道16斜拉钢丝绳。当板面标高有变化时，按“立面示意图2”中所示进行处理。 4.2立杆：内立杆距外墙边300mm,立杆横距900、纵距1200、步距1800。相邻立杆的对接扣件不得在同一高度内。下端第一根立杆交错用6m杆和3m杆相互错开。 在安装施工升降机位置，需在梯笼两侧架设一道立杆，并根据局标化要求，设置“Z”字型加强杆，保证架体的稳定性。 4.3 大横杆：大横杆要求设置在立杆内侧，长度不宜小于三跨。接长宜使用对接，对接扣件应交错布置，两根相邻纵向水平杆的接头不宜设置在同步或同跨内，不同步或不同跨两个相邻接头在水平方向错开的距离不应小于500mm，各接头中心至最近主节点的距离不宜大于纵距的1/3。接长如采用搭接，搭接长度不应小于1m，应等间距设置3个旋转扣件固定，纵向水平杆作为横向水平杆的支座，用直角扣件固定在立杆上，其中2个大横杆之间应@600设置腰杆，保证整体美观和稳定性。 4.4小横杆：每个主结点处均设置横向水平杆，小横杆位于大横杆之上，作业层上非主节点处的横向水平杆，宜根据支承脚手板的需要等间距设置，最大间距不应大于立杆间距的1/2，小横两端均应采用直角扣件固定在大横杆杆上，严禁随意拆除，离外墙装饰距离为150mm，伸出外立杆为150mm。上下层小横杆应在立杆处错开布置，同层的相临小横杆在立柱处相向布置。 4.5扫地杆：悬挑式脚手架在与工字钢结合处，上返200mm，必须通长加设扫

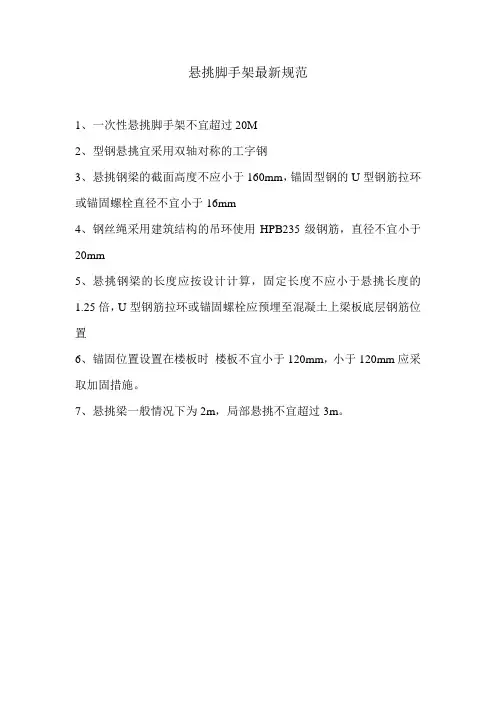

一、悬挑脚手架选用材料应符合下列要求 : 1、悬挑脚手架的悬挑梁宜采用双轴对称截面的型钢,钢梁截面高度不应小于 160 mm。 2、选用的型钢应有产品质量合格证,严禁使用锈蚀或变形严重、有裂缝的型钢。 3 、拉索式悬挑脚手架所用的钢丝绳出现下列情况之一的不得使用: (1断丝严重、断丝局部聚集、绳股断裂; (2内、外部磨损或腐蚀的; (3绳股挤出、钢丝挤出、扭结、弯折、压扁等变形的; 4、螺栓连接件变形、磨损、锈蚀严重和螺栓损坏的,不得使用。 5、斜撑式悬挑脚手架的斜撑梁不得锈蚀、变形严重、开裂。 6、预埋钢筋扣环和拉环应采用热轧光圆钢筋,直径不小于 16mm ,具体规格由方案计算确定。 7、钢管、扣件、安全网、脚手片等其他材料的材质,按照落地式脚手架的条文规定。 二、悬挑梁设置应符合下列基本要求 : 1、悬挑梁与建筑结构连接应采用水平形式, 固定在建筑梁板混凝土结构上, 水平锚固段应大于悬挑段的 1.25倍,与建筑物连接可靠。 2、悬挑梁和建筑物的固定可采用两道及以上预埋 U 型圆钢或螺栓扣环,两道预埋的扣环应设置在悬挑梁的端部。预埋 U 型拉环应使用 HPB235级钢筋,其直径不宜小于 20mm.
3、采用预埋 U 型圆钢扣环的,应在悬挑梁调整好位置后用铁楔从两不同方向楔紧,并固定。采用预埋 U 型螺栓扣环的,应在悬挑梁调整好位置后用铁质压板双螺母固定,螺栓丝口外露不应少于 3扣。 4、悬挑脚手架的拉索柔性材料仅作安全储备措施,不得作悬挑结构的受力构件。 5、拉索的预埋 U 圆钢拉环宜预埋在建筑物梁底或梁侧。 U 型圆钢拉环预埋处的混凝土应达到拆模条件时方可悬拉拉索。 6、预埋 U 型圆钢扣环、拉环埋入混凝土的锚固长度不应小于 30d ,并应焊接或绑扎在主筋上。 三、悬挑脚手架的搭设要求 : 1、悬挑脚手架每段搭设高度不宜大于 18m 。 2、悬挑脚手架立杆底部与悬挑型钢连接应有固定措施,防止滑移。 3、悬挑架步距不应大于 1.8m 。立杆纵向间距不应大于 1.5m 。 4、悬挑脚手架的底层和建筑物的间隙必须封闭防护严密,以防坠物。 5、与建筑主体结构的连接应采用刚性连墙件。连墙件间距水平方向不应大于6m , 垂直方向不应大于 4m 。 6、悬挑脚手架在下列部位应采取加固措施: (1架体立面转角及一字形外架两端处; (2架体与塔吊、电梯、物料提升机、卸料平台等设备需要断开或开口处; (3其它特殊部位。 7、悬挑脚手架的其他搭设要求,按照落地式脚手架规定执行。
《建筑施工扣件式钢管脚手架安全技术规范》JGＪ130―2０01的5.１.７条备注中规定：扣件螺栓拧紧力矩值不应小于40Nm,且不应大于6５Nm。?为了保证扣件内壁与钢管外壁之间具有足够摩擦力来保证扣件不产生滑移（即扣件的抗滑移能力)。摩擦力计算式为:F ＝μＮ，其中μ为摩擦系数,其取值与接触面的材料特性、粗糙程度、干湿状况等因素有关；N 为直于钢管表面的正压力(即法向力），一般随扣件螺栓的拧紧力矩(也称紧固力矩）的增大而增大。而扣件抗滑承载力为扣件与钢管所有接触面积上摩擦力之和，即抗滑承载力还与接触面积有关。在规范规定的40―65Nm的拧紧力矩下，扣件拧紧力矩越大,抗滑移能力就越好。 悬挑脚手架搭设施工方案?目前高层脚手架主要采用附着升降脚手架、悬挑式脚手架、吊脚手架等。经过多种脚手架比较分析决定采用悬挑式脚手架，但目前使用的多为悬臂结构、下撑结构、悬臂加下撑的组合结构或者悬臂加斜拉的组合结构。但是这几种结构都没有充分利用钢材的抗拉性能，经过研究决定采用斜拉式脚手架。?挑架从裙房顶开始搭设，裙房顶到主楼顶的距离约为７５m,分三步搭设，每一步的架体高度为２5m。挑架搭接处的施工方法：
在放槽钢底位置放大横杆,然后把槽钢放在大横杆上，再把立杆竖在槽钢上，接下来按普通的搭设方法搭设，同时安装完挑架底座,等到砼强度达到设计要求后再拆除槽钢底大横杆，使上面挑架和下面挑架脱离，成为二个独立的架体。 挑架底座采用二根12 号槽钢，拉杆采用Φ２０圆钢(钢丝绳的弹性 较大，容易引起底座下弯和受力不均匀),架体采用Φ４8×3.5 的钢管，?立杆在架体的９ｍ以下采用双立杆。 钢管脚手架的计算参照《建筑施工扣件式钢管脚手架安全技术规范》（JGJ130－２０01)。?计算的脚手架为双排脚手架，搭设高度为37．０米，立杆采用单立管。 搭设尺寸为：立杆的纵距1．５0米，立杆的横距1．0０米，立杆的步距1．50米。?采用的钢管类型为 4８×３.5, 连墙件采用3步3跨，竖向间距４.50米,水平间距４.50米。 施工均布荷载为3.0kN/m2，同时施工2层，脚手板共铺设5层。 悬挑水平钢梁采用[8号槽钢U口水平，其中建筑物外悬挑段长度1.5０米，建筑物内锚固段长度1.０0米。?悬挑水平钢梁采用钢丝绳与建筑物拉结，最外面钢丝绳距离建筑物1.４9m 高层型钢悬挑脚手架搭设及拆除施工方案 1．悬挑式外脚手架的概念和特点 悬挑式脚手架是指架体结构卸荷在附着于建筑结构的刚性悬挑梁(架)上的脚手架,用于建筑施工中的主体或装修工程的作业及其安全防护，每段搭设高度不得大于2０ｍ。悬挑架依附的建筑结构应是钢筋混凝土结构或钢结构，不得依附在砖混结构或石结构上。悬挑架的支承结构应为型钢制作的悬挑梁或悬挑桁架等，不得采用钢管；其节点应螺栓联结或焊接,不得采用扣件连接。与建筑结构的固定方式应经设计计算确定，并经工程设计单位认可。 悬挑式外脚手架一般在工程施工中都是采用扣件相连和分段连接两种措施进行搭设和安装,在施工的过程中其经常会出现不守常规落地方式的外脚手架高度限制，具有着适应范围广,安全可靠程度高，对施工人员技术要求高和施工便捷的特点和优势。在施工之中悬挑式
钢管式悬挑脚手架搭设施工方案 1.搭设工艺流程 1.1搭设工艺流程 在框架梁内预埋直径为50 的PVC 套管，在楼板上预埋锚环→逐根树立立杆并与悬挑杆扣紧→安装第一步大横杆并与各立杆扣紧→安第一步小横杆→安装第二步大横杆→安装第二步小横杆→加设临时斜撑，杆上端与第二步大横杆扣紧→剪刀撑搭设→铺脚手板→绑扎防护栏杆及挡脚板搭设→张拉安全网→逐步上接并绑扎剪刀撑→架体验收。 1.2拆除工艺流程 安全网→护身栏→挡脚板→脚手板→剪刀撑→小横杆→大横杆→立杆→连柱杆→水平安全网→卸荷。 2.脚手架搭设要求与措施 2.1预埋锚环及悬挑杆 结构施工时，按本方案的要求预埋各种预埋件，预埋位置必须准确，位置偏差不超过10mm。预埋主要Φ14的“几”字形圆钢。预埋地锚筋的设置时，在施工过程中经常检查其留设位置情况，如发现问题，及时解决。锚环一定要压在楼板下层钢筋下面，并要保证两侧200mm以上搭接长度；每个悬挑杆上必须保证三个卡环。 锚环见下图： 水平悬挑杆采用直径Φ48，壁厚 3.5mm 的钢管，其安置间距随立杆间距，放入预留的锚环内后必须用木楔子楔实、楔紧，保证悬挑杆牢固，不晃动。 1）除电梯井部位应按实际情况加长外，悬挑型钢分别采用加长的钢管，悬挑支点应设在结构梁上，不得设置在外挑阳台或悬挑板上，悬挑端应按双钢管长起拱0.5%—1%。悬挑钢钢管几何不变体应按架体立杆位置对应设置。 2）支承悬挑脚手架的砼强度必须达到5.0N/mm2以上（即C10砼28天强度标准值），悬挑吊环的砼强度值应达到10N/mm2，相应部位混凝土应留设同条件试块，构件强度以混凝土试块的抗压报告为准。 2.2立杆 施工前专业工长应对操作人员进行详细施工技术安全交底。立杆用扣件与上
**工程 型钢悬挑脚手架施工方案 编制单位：*********项目部 编制人：****** 编制日期： 2012年6月 审核人： ****** 审核日期： 2012年6月 审批人： ****** 批准时间： 2012年6月
一、工程概述 本工程位于下部为全地下车库，为框架结构，地上为住宅为全剪结构。 二、设计要点 本工程为高层建筑施工，根据我公司项目部研究决定，本工程外立面脚手架工程采用分段搭设双排脚手架，其中11层部分采用两个搭设段（下段为落地式双排脚手架，上段位悬挑双排脚手架），19层部分采用三个搭设段（下段为落地式双排脚手架，中段及上段为悬挑双排脚手架）。其中落地式双排脚手架设计搭设高度＜20米，悬挑双排脚手架设计高度＜18米。 编制依据：《建筑施工扣件式钢管脚手架安全技术规范》JGJ130-2011及相关设计、施工验收规范。 三、本工程所选用的构配件 钢管 本工程脚手架钢管采用现行国家标准《直缝电焊钢管》GB/T13793和《低压流体输送用焊接钢管》GB/T 3091 中Q235普通钢管，钢管的钢材质量应符合现行国家标准《碳素结构钢》GB/T700中Q235级钢规定。 本工程脚手架钢管采用48㎜×㎜钢管 扣件 扣件采用可锻造铸铁制造，其质量和性能符合现行国家标准《钢管脚手架扣件》GB 15831 的规定。 扣件在螺栓拧紧扭力矩达到65N·m时，不得发生破坏。 脚手板 根据现行行业标准《建筑施工木脚手架安全技术规范》JGJ 164的相关规定，本工程脚手板采用由毛竹制作的竹笆板；。 安全网 根据安全网力学性能应符合GB5726-88）《安全网力学性能试验方法》的规定，安全网采用经国家指定监督检验部门监定许可生产的产品，同时应具备监督部门批量验证和工厂检验合格证。 悬挑脚手架用型钢 根据现行国家标准《碳素结构钢》GB/T 700或《低合金高强度结构钢》GB/T 1591 的规定，同时按照《JG1130—2011》与《DGJ32J121-2011》中关于悬挑梁截面高度的规定（H

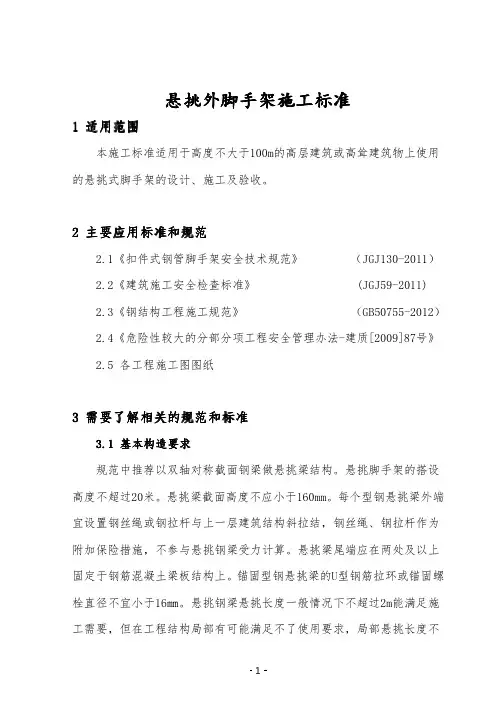

悬挑外脚手架施工施工施工标准标准标准 1 1适用范围适用范围适用范围 本施工标准适用于高度不大于100m的高层建筑或高耸建筑物上使用的悬挑式脚手架的设计、施工及验收。 2主要应用标准和规范主要应用标准和规范 2.1《扣件式钢管脚手架安全技术规范》（JGJ130-2011） 2.2《建筑施工安全检查标准》(JGJ59-2011) 2.3《钢结构工程施工规范》（GB50755-2012） 2.4《危险性较大的分部分项工程安全管理办法-建质[2009]87号》 2.5各工程施工图图纸 3需要了解相关的规范和标准需要了解相关的规范和标准 3.1 3.1基本基本基本构造要求构造要求 规范中推荐以双轴对称截面钢梁做悬挑梁结构。悬挑脚手架的搭设高度不超过20米。悬挑梁截面高度不应小于160mm。每个型钢悬挑梁外端宜设置钢丝绳或钢拉杆与上一层建筑结构斜拉结，钢丝绳、钢拉杆作为附加保险措施，不参与悬挑钢梁受力计算。悬挑梁尾端应在两处及以上固定于钢筋混凝土梁板结构上。锚固型钢悬挑梁的U型钢筋拉环或锚固螺栓直径不宜小于16㎜。悬挑钢梁悬挑长度一般情况下不超过2m能满足施工需要，但在工程结构局部有可能满足不了使用要求，局部悬挑长度不宜超过3米。大悬挑另行专门设计及论证。在建筑结构角部，钢梁宜扇形布置；如果结构角部钢筋较多不能留洞，可采用设置预埋件焊接型钢三角架等措施。悬挑钢梁支承点应设置在结构梁上，不得设置在外伸阳台上或悬挑板上，否则应采取加固措施。3.3.22型钢悬挑梁型钢悬挑梁 宜采用高度不应小于160mm双轴对称截面的型钢（工字钢）做悬挑梁结构。悬挑梁端部设置定位点，定位点离悬挑梁端部不应小于100mm。定位点可
