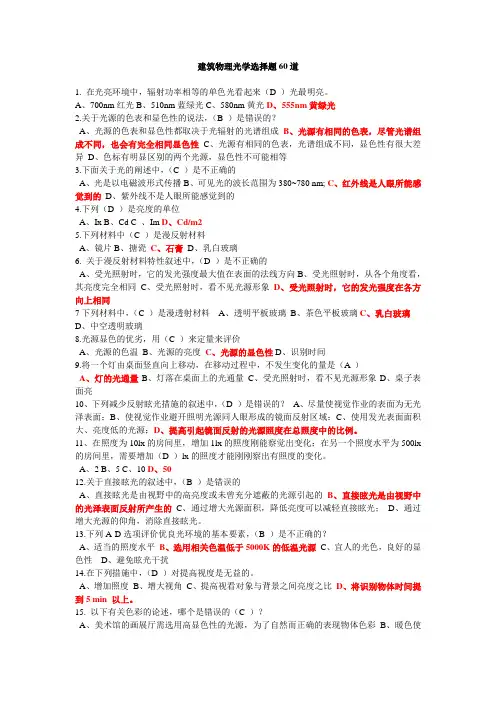

建筑物理光学选择题60道
1. 在光亮环境中，辐射功率相等的单色光看起来(D )光最明亮。
A、700nm红光
B、510nm蓝绿光
C、580nm黄光
D、555nm黄绿光
2.关于光源的色表和显色性的说法，(B )是错误的,
A、光源的色表和显色性都取决于光辐射的光谱组成
B、光源有相同的色表，尽管光谱组成不同，也会有完全相同显色性
C、光源有相同的色表，光谱组成不同，显色性有很大差异
D、色标有明显区别的两个光源，显色性不可能相等
3.下面关于光的阐述中，(C )是不正确的
A、光是以电磁波形式传播
B、可见光的波长范围为380~780 nm;
C、红外线是人眼所能感觉到的
D、紫外线不是人眼所能感觉到的
4.下列(D )是亮度的单位
A、Ix
B、Cd
C 、Im
D、Cd/m2
5.下列材料中(C )是漫反射材料
A、镜片
B、搪瓷
C、石膏
D、乳白玻璃
6. 关于漫反射材料特性叙述中，(D )是不正确的
A、受光照射时，它的发光强度最大值在表面的法线方向
B、受光照射时，从各个角度看，其亮度完全相同
C、受光照射时，看不见光源形象
D、受光照射时，它的发光强度在各方向上相同
7下列材料中，(C )是漫透射材料
A、透明平板玻璃
B、茶色平板玻璃
C、乳白玻璃
D、中空透明玻璃
8.光源显色的优劣，用(C )来定量来评价
A、光源的色温
B、光源的亮度
C、光源的显色性
D、识别时间
9.将一个灯由桌面竖直向上移动，在移动过程中，不发生变化的量是(A )
A、灯的光通量
B、灯落在桌面上的光通量
C、受光照射时，看不见光源形象
D、桌子表面亮
10、下列减少反射眩光措施的叙述中，(D )是错误的, A、尽量使视觉作业的表面为无光泽表面;
B、使视觉作业避开照明光源同人眼形成的镜面反射区域;
C、使用发光表面面积大、亮度低的光源;
D、提高引起镜面反射的光源照度在总照度中的比例。
11、在照度为10lx的房间里，增加1lx的照度刚能察觉出变化;在另一个照度水平为500lx
的房间里，需要增加(D )lx的照度才能刚刚察出有照度的变化。
A、2
B、5
C、10
D、50
12.关于直接眩光的叙述中，(B )是错误的
A、直接眩光是由视野中的高亮度或未曾充分遮蔽的光源引起的
B、直接眩光是由视野中的光泽表面反射所产生的
C、通过增大光源面积，降低亮度可以减轻直接眩光;
D、通过增大光源的仰角，消除直接眩光。
13.下列A-D选项评价优良光环境的基本要素，(B )是不正确的,
A、适当的照度水平
B、选用相关色温低于5000K的低温光源
C、宜人的光色，良好的显色性
D、避免眩光干扰
14.在下列措施中，(D )对提高视度是无益的。
A、增加照度
B、增大视角
C、提高视看对象与背景之间亮度之比
D、将识别物体时间提到5 min 以上。
15. 以下有关色彩的论述，哪个是错误的(C ),
A、美术馆的画展厅需选用高显色性的光源，为了自然而正确的表现物体色彩
B、暖色使人感到距离近，冷色使人感到距离远
C、色调，彩度与明度均相同的材料，面积越小，看起来越明亮
D、色彩的鲜艳程度称之为彩度
16.我国的采光设计计算中使用的是(C )天空模型。 A.晴
B.少云
C.全云
D.平均
17、为了降低窗户引起的眩光，下列措施中(B )是不合理的。
A.降低窗户亮度
B.增加窗间墙宽度
C.窗周围墙面采用浅色粉刷
D.不以窗口作为工作的视觉背景
18、在我国工业企业采光设计标准中，侧面采光以(B )为标准值
A.最小窗地面积比
B.最小采光系数
C.平均采光系数
D.工作面上最低亮度
19.下列关于采光系数的说法中，(D )是正确的。
A、中午时分，室内天然光照度增加，因此采光系数随之变大
B、重庆采光系数标准高于北京，因为那儿室内作业时需要更高的天然光照度
C、窗地比大的房屋采光系数一定大
D、采光系数的大小与室外天气状况无关
20、下列房间中，采光系数标准要求最高的是(A )
A.精密机械检验车间
B.电视机装配车间
C.理化实验室
D.绘图室
21.一般阅览室与业务用房的天然采光系数最低值不应小于(D )
A.1%
B.2.5%
C.0.5%
D.1.5%
22.我国《中小学校建筑设计规范》中，要求教室采光系数不得低于1.5%，这是对?类光气
候区而言的，对于贵州的?类区，采光系数应不得低于(A)。
A.1.8%
B.1.5%
C.1.25%
D.1%
23.我国制定采光标准时，?类光气候区选定的室外临界照度值为(B )Ix
A.4000
B.5000
C.5500
D.6000
24.在采光设计中为了降低作为展览墙的亮度，(C )是合理的。 A.降低墙面上的照度
B.提高墙面上的照度
C.降低墙面反光系数
D.提高墙面反光系数
25、为了防止直接眩光，应使眼睛与窗口，眼睛与画面边缘的连线所形成的夹角大于(A )。
A.14度
B.30度
C.60度
D.90度
26.关于视度及其影响因素的表述中，下列(C )是正确的。
A、不管是黑夜与白昼，只要有物体存在，无论它发光(或反光)或不发光(或不反光)，
人们都会看见
B、观看对象与其背景之间的亮度差异愈大，视度愈低
C、视野内出现高亮度或过大的亮度对比的现象就称为眩光
D、有明到暗与有暗到明的适应时间一样长
27.在教室采光设计要求，课桌面的采光系数最低值不低于(B )
A、2%
B、1.5%
C、2.5%
D、0.5%
28.我国美术馆、博物馆照明设计标准中规定:陈列室的采光系数不大于(A )。
A、2%
B、1.5%
C、2.5%
D、0.5%
29.在利用高侧窗采光的展览馆建筑中，特别是在展品玻璃橱、框加以保护时，明亮的窗口经过画面上的玻璃，反射到观众眼中，使观众看到的是一个明亮的窗口映像，称为(A )。
A、一次反射
B、二次反射
C、直接眩光
D、均匀采光
30.在中、小学教室设计中，需要适当提高照度的地方是(C )。
A、学生课桌面
B、黑板
C、黑板和讲台
D、内墙附近
31.采用天窗采光的美术馆，常采取措施降低展室中部观众区照度，其原因是
(D )。
A、提高展览墙面照度
B、防止天窗产生直接眩光
C、消除一次反射眩光
D、消除二次反射眩光
32.在下列采光窗中，采光效率最高的是(D)
A、高侧窗<
B、低侧窗
C、锯齿形天窗
D、平天窗
33.在美术馆设计中，不宜采用的采光形式为(B )
A、高侧窗
B、低侧窗
C、锯齿形天窗
D、平天窗
34、在绘图室内，灯的显色指数要求范围为( A)。 A. ?80
B. ?60
C. 40? , 60
D. ,40
35、开关频繁，要求瞬时启动和连续调光等场所，宜采用(A )
A、白炽灯
B、荧光灯
C、高压钠灯
D、金属卤化物灯
35.低压钠灯的光效可达175 Im/W ,是白炽灯光效的( D)倍 A、2
B、4
C、6
D、10
36.高的空间的普通仓库照明，宜采用(C )。 A、卤钨灯
B、荧光灯
C、高压汞灯
D、金属卤化物灯
37.在商店照明设计中，不宜采用(D ) A、白炽灯
B、卤钨灯
C、荧光灯
D、高压汞灯
38.某灯具在灯具开口平面的上半空间光通占总光通量的30%，这种灯具叫(B )灯具。
A、直接型
B、半直接型
C、半间接型
D、间接型
39.就工作照明而言，光通利用率最高的是( A)灯具。
A、直接型
B、半直接型
C、半间接型
D、间接型
40.下列不同色温光源中，(D )适用于白天需补充自然光的房间。
A、2800K
B、3200K
C、4000K
D、6000K
41.在下列光源中，光效最低的灯是( B) A、碘钨灯
B、普通白炽灯
C、高压水银灯
D、金属卤化钨灯
42.有关光源色温的下列叙述中，( C)是正确的。
A、光源的色温是光源本身的温度
B、光源的色温是由光源的显色能决定的
C、光源的色温是由光源的光色决定的
D、白炽灯色温高于荧光高压汞灯
43.试问在桌面正上方上下移动电灯时，桌上的照度和电灯到桌面的距离有(A )关系
A、和距离的平方成反比
B、和距离成正比
C、和距离的平方成正比
D、和距离成反比
44.下列措施中，(C )与节电无关
A、用光效高的高压汞灯代替光效低的白炽灯
B、用大功率白炽灯代替多个小
功率白炽灯 C、用色温高荧光灯代替色温低的荧光灯 D、用分区一般照明代替一般照明
45.白炽灯的一般显色指数是(B ) A、2800
B、98
C、80
D、20
46. 在下列因素中，(B )与灯具的利用系数无关 A.灯具类型
B.灯泡电功率
C.房间尺寸
D房间表面反光系数.
47、当局部照明与一般照明共用时，工作面上一般照明的照度值宜为总照度值的(B )，且
不低于50Ix。
A、1/2,1/3
B、1/3,1/5
C、1/5,1/10
D、1/10,1/15
48.一个自动化生产线，只有几个工作点均匀布在车间内，若这些工作点照度要求很高，应
采用(B )的照明方式
A、局部照明
B、分区一般照明
C、一般照明
D、混合照明
49.办公室、阅览室等工作房间一般照明照度的均匀度数值不宜小于(C )
A、0.5
B、0.6
C、0.7
D、0.8
50.照度标准值是指工作或生活场所参考平面上的(C ) A、高照度值
B、中照度值
C、平均照度值
D、低照度值
51.民用建筑照明照度标准值的分级的最小值是(D )Ix ，最大值是( )Ix
A、5;750
B、3;1000
C、1;1500
D、0.5;2000
52.高层民用建筑疏散用的事故照明，其最低照度不应低于(D ) A、5Ix
B、2Ix
C、1Ix
D、0.5Ix
53.在美术馆照明设计中，对于平面展品，照明光线入射角宜为(c )左右
A、30度
B、45度
C、60度
D、70度
54.在学校的普通教室、阅览室，办公室的采光设计中，用于估算窗地面积的窗地面积比的
值为(B )。
A、1/7
B、1/6
C、1/5
D、1/4
55、下列A,D选项中，( )是常用的光度量。 A、亮度 B、照度 C、光谱光视效率 D、光通量
56、请选出属于颜色独立属性的量( )。
A、色调
B、显色指数
C、明度
D、彩度
57、下列各选项中，描述正确的有( ):
A、对于非热辐射光源，常用色温定量描述光源的表观颜色
B、对于热辐射光源，常用色温定量描述光源的表观颜色
C、光源能有相同的色表，显色性就相同
D、光源的显色性，指灯光对它照射的物体颜色的影响作用
58、灯具利用系数的大小受以下哪些因素的影响( ),
A、灯具的类型和照明方式
B、灯具效率
C、表面污染程度
D、房间尺寸
59、对于侧窗优点的描述，正确的有( )。
A、光有显著的方向性
B、采光效率最高
C、使人和物有良好的光影造型
D、室内照度分布比较均匀
60、下列是减少反射眩光的一些措施，叙述正确的有( )。 A、使视觉作业的表面为无光泽表面
B、反射的眩光最好大于45?仰角以上
C、使用发光表面面积大、亮度低的光源
D、使引起镜面反射的光源形成的照度在总照度中所占比例减少
