不锈钢雕塑施工方案
一、雕塑家1:1泥塑创作造型放大部分
这一阶段根据甲方提供的定稿方案，用雕塑专用陶泥1：1创作造型塑造。主要解决雕塑的层次与结构关系，需专业雕塑家亲自动手制作与塑造，以确保雕塑的艺术效果和作品质量。泥塑完工后，请相关领导到泥塑施工现场进行审稿并签字验收，再进行下一步模具翻制工作。
二、专业技工玻璃钢、石膏模型翻制部分
这一阶段在验收定稿后的泥塑模型上，进行阴阳模分块翻制工作。在这一阶段严把质量关。安排专业技工细致翻制。以确保雕塑不失型、不变型。并进行阴模子加固处理，确保每一分块的完整性。玻璃钢模型的翻制环节要在翻制过程中控制稀释的比例，做到操作工艺严谨、合理，使翻制玻璃钢模型温度均匀，收缩系数控制在1%内，确保翻制成型的模型硬度大，且无变形现象。为确保模型的准确性，整个过程由雕塑家亲自监理完成。
三、模型分块部分
在翻制好的模型上，根据锻造所要求加工的尺寸进行严格分块。这一阶段重点是分块的合理性、科学性，分块缝要避开大平面部分，分缝要求尽量做到隐蔽以保证整体效果。
四、金属锻造部分
金属锻造部分是整个制作工程中最重要的阶段，首先我公司在
原材料采购上把好质量关，所使用的材料必须是正规厂家生产的优质产品，符合设计要求
和国家规定的质量标准，提供材料的出厂合格证、材质单、质量检测报告等其他资料。制作工程中各种专业技术人员必须是持证上岗。考虑到该工程的特点，大平面易热变形，我公司结合以往的制作经验及工艺，采取以下三个措施：焊接传热法（焊接传热法，在焊接面下部垫上钢板，焊接时使热量尽快从钢板散热，传热到钢板减少因受热变形）（2）收缩缝均匀预留（在平面铜板对焊接时，预留够相应的热收缩缝，防止焊缝添加焊丝是不能消除收缩，产生焊接起拱、不平整等）（3）流水冷却法（在焊接时，用自来水在焊缝周围不停地浇水，让焊接热能不扩散，减少变形）整个锻造面全部焊接完成后（预留工作窗口），用锉刀细致校正，锉平表面，打磨抛光，做到不见焊缝，表面平整。
五、内钢结构制作部分
内钢结构是整个支撑雕塑的关键部分，我公司将安排持证的专业焊工焊接，结构部分按国家的钢结构规范施工，钢材防锈部分采用热镀锌工艺，焊接头防锈喷涂采用船用水下防锈漆。
1、材料及主要机具
电焊条：其型号按设计要求选用，必须有质量证明书。按要求施焊前经过烘焙，严禁使用药皮脱落、焊芯生锈的焊条。设计无规定时，焊接Q235钢时宜选用E43系列碳钢结构焊条；焊接16Mn钢材宜选用E50系列低合金结构钢焊条：焊接重要结构时宜采用低轻
型焊条（碱性焊条）。按说明书的要求烘焙后，放如保温桶内，随用随取。酸性焊条与碱性焊条不准混杂使用。引弧板：用坡口连接时需用弧板，弧板材质和坡口型式应与焊件相同。主要机具：电焊机（交、直流）、焊把线、焊钳、面罩、小锤、焊条烘箱、焊条保温桶、钢丝刷、石棉布、测温计等。
2、作业条件
（1）熟悉图纸，做焊接工艺技术交底。
（2）施焊前应检查焊工合格证有效期限，应证明焊工所能承担的焊
接工作。
（3）现场供电应符合焊接用电要求。
（4）环境温度低于0℃，对预热，后热温度应根据工艺试验确定。
3、工艺流程
作业准备→电弧焊接（平焊、立焊、横焊、仰焊）→焊缝检查4、钢结构电弧焊接
（1）平焊
选择合适的焊接工艺，焊条直径、焊接电流、焊接速度，焊接电弧长度等，
通过焊接工艺试验验证。理焊口：焊前检查坡口、组装间隙是否符合要求，定位焊是否牢固，焊缝周围不得有油污、锈物。焙焊条应符合规定的温度与时间，从烘箱中取出的焊条，放在焊条保温桶内，
随用随取。焊接电流：根据焊件厚度、焊接层次、焊条型号、直径、焊工熟练程度等因
素，选择适宜的焊接电流。弧：角焊缝起落弧点应在焊缝端部，宜大于10mm，不应随便打弧，打或引弧后应立即将焊条从焊缝区拉开，使焊条与构件间保持2～4mm间隙产生电弧。对接焊缝及对接和角接组合焊缝，在焊缝两端设引弧板和引出板，必须在引弧板上引弧后再焊到焊缝区，中途接头则应在焊逢接头前方15～20mm处打火引弧，将焊件预热后再将焊条退回到焊逢起始处，把溶池填满到要求的厚度后，方可向前施焊。
焊接速度：要求等速焊接，保证焊缝厚度、宽度均匀一致，从面罩内看溶池中池水与熔渣保持等距离（2～3mm）为宜。接电弧长度：根据焊条型号不同而确定，一般要求电弧长度稳定不变，酸性焊条一般为3～4mm，碱性焊条一般为2～3mm为宜。接角度：根据两焊件的厚度确定，焊接角度有两个方面，一是焊条与焊接前进方向的夹角为60～75°；二是焊条与焊接左右夹角有两种情况，当焊件厚度相等时，焊条与焊件夹角均为45°；当焊件厚度不等时，焊条与较厚焊件一侧夹角应大于焊条与较薄焊件一侧夹角。弧：每条焊缝焊到末尾，应将弧坑填满后，望焊接方向相反的方向带弧，使弧坑甩在焊道里边，以防弧坑咬肉，焊接完毕，应采用气割切除弧板，
并修磨平整，不许用锤击落。
清渣：整条焊缝焊完后清除熔渣，经焊工自检（包括外观及焊缝
尺寸等）确无问题后，方可转移地点继续焊接。
（2）立焊：基本操作工艺过程与平焊相同，但应注意下述问题：
①在相同条件下，焊接电源比平焊电流小10%～15%。
②采用短弧焊接，弧长一般为2～3mm。
③焊条角度根据焊件厚度确定。两焊件厚度相等，焊条与焊条左右方向夹角均为45°；两焊件厚度不等时，焊条与较厚焊件一侧的夹角应大于较薄一侧的夹角。焊条应与垂直面形成60°～80°角，使电弧略向上，吹向熔池中心。
④收弧：当焊到末尾，采用排弧法将弧坑填满，把电弧移至熔池中央停弧。严禁使弧坑甩在一边。为了防止咬肉，应压低电弧变换焊条角度，使焊条与焊件垂直或由弧稍向下吹。横焊：基本与平焊相同，焊接电流比同条件平焊的电流小10%～15%，电弧长2～4mm。焊条的角度，横焊时焊条应向下倾斜，其角度为70°～80°，防止铁水下坠。根据两焊件的厚度不同，可适当调整焊条角度，
焊条与焊接前进方向为70°～90°。仰焊：基本与立焊、横焊相同，其焊条与焊件的夹角和焊件厚度有关，焊条与焊接方向成70°～80°角，宜用小电流、短弧焊接。
5、冬期低温焊接：
（1）在环境温度低于0℃条件下进行电弧焊时，除遵守常温焊接的有关规定外，应调整焊接工艺参数，使焊缝和热影响区缓慢冷却。风离超过四级，应采取挡风措施；焊后末冷却的接头，应避免碰到冰
雪。
（2）钢结构为防止焊接裂纹，应预热、预热以控制层间温度。当工作地点温度在0℃以下时，应进行工艺试验，以确定适当的预热，后热温度。
6、保证项目
（1）焊接材料应符合设计要求和有关标准的规定，应检查质量证明书及烘焙记录。
（2）焊工必须经考试合格，检查焊工相应施焊条件的合格证及考核日期。
（3）Ⅰ、Ⅱ级焊缝必须经探伤检验，并应符合设计要求和施工及验收规范的规定，检查焊缝探伤报告。焊缝表面Ⅰ、Ⅱ级焊缝的得有裂纹、焊瘤，烧穿、弧坑等缺陷。Ⅱ级焊缝不得有表面气孔、夹渣、弧坑、裂纹、电弧擦伤等缺陷，切Ⅰ级焊缝不得有咬边、未焊年、满等缺陷。
7、基本项目
（1）焊缝外观：焊缝外形均匀，焊道与焊道、焊道与基本金属之间过度平滑，焊渣和飞溅物清除干净。
（2）表面气孔：Ⅰ、Ⅱ级焊缝不允许：Ⅲ级焊缝每50mm长度焊缝内允许直径≤0.4t；且≤3mm气孔2个；气孔间距≤6倍孔径。
（3）咬边：Ⅰ级焊缝不允许。Ⅱ级焊缝：咬边深度≤0.05t，且≤0.5mm，连续长度≤100mm，且两侧咬边总长≤10%焊缝长度。Ⅲ级焊缝：咬边深度≤0.1t，且≤1mm。
（4）焊后不准撞砸接头，不准往刚焊完的钢材上浇水。低温下应采取缓冷措施。
（5）不准随意在焊缝外母材上引弧。
（6）各种构件校正好之后方可施焊，并不得随意移动垫铁和卡具，以防造成构件尺寸偏差。隐蔽部位的焊缝必须办理完隐蔽验收手续后，方可进行下道隐蔽工序。
（7）低温焊接不准立即清渣，应等焊缝降温后进行。
（8）尺寸超出允许偏差：对焊缝长度、宽度、厚度不足，中心线偏移，弯折等偏差，应严格控制焊接部位的相对位置尺寸，合格后方准焊接，焊接时精心操作。焊缝裂纹：为防止裂纹产生，应选择合适的焊接工艺参数和施焊
程序，避免有大电流，不要突然熄火焊缝接头应搭10～15mm，焊接中木允许搬动、敲击焊件。表面气孔：焊条按规定的温度和时间进行烘焙，焊接区域必须清理干净，焊接过程中选择适当的焊接电流，降低焊接速度，使熔池中的气体完全逸出。焊缝夹渣：多层施焊应层层将焊渣清除干净，操作中应运正确，弧长适当。注意熔渣的流动方向，采用碱性焊条时，上须使熔渣留
在熔渣后面。
六、锻铜部分表面抗氧化封闭保护处理及不锈钢烤漆部分
铜材质部分在室外长期裸露时，经空气中酸雨不断腐蚀，容易氧化变色，起霉斑。我公司采用法国进口（巴斯夫）防腐罩光清漆全封闭保护抗氧化处理。中间不锈钢部分，因不锈钢材质密度大，一般原
子灰不容易长时间附着牢固，在室外长期使用时热胀冷缩后容易起泡开裂，影响使用效果，我公司对于类似工程，采用法国进口（巴斯夫）不锈钢专用合金底灰，附着力强，硬度大，
不受热胀冷缩系数影响，表面中涂漆红色烤漆，面层罩光清漆，全部采用法国进口（巴斯夫）漆，使用后达到表面漆膜光滑，坚硬，不易划伤，抗老化长久，不变色，长期使用，光洁如新的效果。
八、脚手架吊装工程部分
脚手架搭设必须牢固、可靠、外脚手架四周按照安全规定设置安全网。搭设落地双排钢管脚手架。落地式外脚手架安全施工方案1．架子搭设：
(1)搭设脚手架前，应清除搭设范围的障碍物，平整场地，夯实基土，作好现场排水工作。
(2)立杆基底要坚实，应在立杆底座上加垫木，垫木宽不小于200mm，厚不小于60mm，同时在纵、横向均设扫地杆。
(3)外架搭设杆应纵成线、横成方、垂直度偏差不小于架高1／200，立杆间距不大于2m，砌筑为1.2m，装饰为1．8m，小横杆间距不大于1．5m，大横杆间
距不小于1．2m，小横杆应设有大横杆与立杆的交点处，且相邻的杆接头不得在同一步架内。
(4)架子两端转角处，每一组从上到下要连续设置剪刀撑，剪刀撑钢管接点用旋转扣件搭接，接头长度不小于500m，剪刀撑斜杆与地面成45°～60°角。剪刀撑第节斜撑应用旋转扣与立杆和小横杆
扣牢，斜杆中部也至少两点扣牢。
(5)施工层1．2m高处设防护栏杆和档脚板(高18cm)脚手架板应敷设严密，不得有空隙和空头板，脚手架外侧用密目式安全网严密围护，施工层以下用平网封闭，施工层脚手架内立杆与建筑之间敷设架板全封闭。
(6)卸料平台及外架3m设安全通道，通道顶用双层架板纵横交错敷设。
(7)搭设扣件式钢管脚手架的钢管、扣件、架板等材质必须符合安全技术操作规程之规定。
(8)脚手架在搭设前必须进行技术交底，搭设完毕办理验收手续。
2．架子拆除
(1)工程施工完毕经全面检查，确认不再需要脚手架时，由工程负责人签证方可进行拆除。
(2)拆除脚手架时，周围应设围拦或警戒标志，并设专人看管，禁止入内。
(3)拆除脚手架前，把脚手架上的材料等物清理干净。
(4)拆除顺序应自上而下，按后装构件先拆，先装后拆，一步一清的原则，依次进行，不准上下同时作业。
(5)拆除脚手架纵横杆、剪刀撑应先拆中间扣，再拆两头扣，由中间操作的人员往下顺杆子。
(6)拆下的脚手架、钢管、扣件、竹架板、安全网等物应竖直运输或向下传递、绳吊运送到地面，严禁从高处向下抛掷，运到地面的
杆件、物品应及时按规格、品种堆放整齐，妥善保管。
铸铜鎏金材料工艺说明 铸铜等铸造类雕塑一般首先是泥塑的塑造，然后翻制阴模。翻制阴模后再翻制成阳模，实际上是一个材料转换的过程，即从可塑性泥制品转换到石膏和玻璃钢进行定型、最后进行铸造的过程。每件铸铜艺术品都是需要经过最少11道复杂严谨的工序制作而成，这些工序中既有传统手工艺的痕迹，也有精密铸造的现代技术精彩所在。 一、工艺流程一：泥塑 每件产品的前身都需要一个泥塑原型，泥塑都是经过雕塑师在原创设计稿的基础上反复揣摩、推敲之后进行的再创作，泥塑的造型好坏、神韵的体现与否、意图的表达呈现直接影响今后的产品好坏，所以优秀的泥塑离不开优秀的雕塑师。 第一步雕塑泥备料筛选，喷水醒泥48小时以上，圆雕焊接雕塑钢筋造型骨架，在骨架上缠绕十字型木条托泥装置，雕塑骨架上大间隙铺设金属网，可减少用泥量减少总重量保证雕塑不垮塌。 上大泥覆盖雕塑造型。上泥完毕一边用木槌砸实一边补平泥间空袭。全部上泥后对大造型进行不断的调整。造型不准需要返工对骨架进行休整直到满意，以上必须由专业雕塑师来完成。从此阶段开始雕塑必须经常喷水保持不开裂，半途公休要覆盖塑料薄膜进行保湿直到雕塑模完成。 塑形。由专业雕塑师来完成，塑形过程雕塑师中随时喷水随时塑造。整个过程由雕塑师掌握。 雕塑大型完成。通知甲方对大造型进行审核和提出意见或修改。继续不断的推敲调整和细节塑造达到完美，全部完成造型后使用刮片整体进行刮光。二、工艺流程之二：翻制 根据雕塑造型大小、精细程度等具体要求，采用不同的翻制工艺。雕塑造型较大，精细程度要求相对不高的采用玻璃钢翻模；雕塑造型较小，精细程度要求相对较高的采用硅胶翻模。一般情况下，采用两种工艺相结合的方式翻模。同一雕塑中转折、起伏、纹路、细节相对简单的大面积造型采用玻璃钢翻模，局部细
不锈钢雕塑-—时代新宠 作者：广州凰宁景观工程有限公司—张自胜 不锈钢雕塑，简单理解就是用不锈钢做的雕塑,统称为不锈钢雕塑。不锈钢学名叫不锈耐酸钢，通俗一些就是在空气中不容易生锈，或者耐化学物质腐蚀。不锈钢在中国起步并不晚,新中国成立后，50年代初期就开始了研究和生产不锈钢，并于1952年制定了我国自己的不锈钢技术标准，不过一直到改革开放初期，不锈钢这个词一直属于非常专业的词汇，仅活跃局部的专业领域，根本无法进入寻常百姓家，人们大都听说都没有听说过,更难得一见。此时的不锈钢属于短缺资源或管控物质，仅被用于特殊领域.时至1985年后，伴随着改革开放的脚步,不锈钢的生产、应用也迎来了新的春天，不锈钢的名字开始进入普通市民的听觉范围，不锈钢的产品开始映入老百姓的眼睑。一些不锈钢制品逐渐的进入了寻常百姓家，由于不锈钢制品光泽银亮、硬朗的质感、易于成型，给人们带来极强的视觉冲击力和拥有的心理冲动，也有人说是不锈钢让我们迎来了具有酷感审美的金属时代，此等赞誉不可谓不高,也只有不锈钢无愧于此美名. 用于制作不锈钢雕塑的材料：304和316. 304不锈钢是应用最为广泛的一种不锈钢（铬—镍)，具有良好的耐蚀性、耐热性，低温强度和机械特性;冲压、弯曲等热加工性好，无热处理硬化现象（使用温度—196℃～800℃)。是国家认可的食品级不锈钢。在非工业区、重度污染区、沿海等地区和城市的室内外不锈钢制品的首选材料。 316不锈钢因添加Mo，故其耐蚀性、耐大气腐蚀性和高温强度特别好，可在苛酷的条件下使用;加工硬化性优(无磁性）；高温强度优秀；固溶状态无磁性；冷轧产品外观光泽度好，漂亮；相对304,价格较高。316也被称为船级材料，由于其耐腐蚀性强,常被用于制造轮船和军舰。 不锈是相对的,没有绝对的不锈钢,在强酸高温的环境中,304和316也会锈蚀。 雕塑常用材料厚度：板材0。5—3mm,管材0.3—5mm,材料厚度越厚制作工艺难度越大，价格越高。我公司曾经使用过厚度为10mm不锈钢
钢结构专项施工方案
泰州市华诚医学投资集团有限公司医药高新区环卫生停车场工程 钢 结 构 施 工 方 案 编制单位：泰州市恒祥建筑装饰工程有限公司编制日期：2017 年10月20日
第一章编制目的与依据 一、编制目的： 本施工方案编制的目的是：为停车场钢结构工程提供较为完整的纲领性技术文件，用以指导工程施工与管理，确保优质、高效、安全、文明地完成该工程的建设任务。 二、编制依据： 1、施工图纸等资料。 2、建筑工程安装文明施工规范、标准。 3、钢结构施工节点图集、ISO9001质量保证体系标准文件，质量手册等技 术指导性文件以及现有同类工程的施工经验、技术力量。 4、根据中国现行的有关标准和规范要求： （1）《钢结构工程施工质量验收规范》（GB50205-2001） （2）《建筑钢结构焊接规程》（JGJ81-91） （3）《钢结构高强度螺栓连接的设计、施工及验收规程》（JGJ82-91）（4）《钢结构制作工艺规程》（DBJ08-216-95） （5）《钢结构防火涂料应用技术规范》（CECS24：90） （6）《钢结构焊缝外形尺寸》（GB5777-96） （7）《建筑设计防火规范》（GBJ16-87） （8）《钢--砼组合楼盖结构设计与施工规程》（YB9238-92） （9）《涂装前钢材表面除锈和除锈等级》（GB8923-88）
第二章工程概况及特点 一、工程概况 工程名称：高新区环卫停车场项目工程 建设地点：位于南官河西侧、姜高路南侧 建设单位：泰州市华诚医药投资集团有限公司 设计单位：泰州市海陵建筑设计院有限公司 监理单位：江苏祥和项目管理有限公司 施工单位：泰州市恒祥建筑装饰工程有限公司 本工程主要1#库、2#库、修理车间三部分组成。总建筑面积约4774平方米。其中办公楼面积为1984平方米，修理车间面积约为240平方米，停车库面积约2550平方米。 ①结构形式：单层型钢结构； ②材料选用： a、本工程钢柱、钢梁、加劲肋、盖板及梁柱端头板等材质均采用Q345B 型钢制作。其中钢梁及钢柱采用H型钢。 b、普通螺栓为A级5.6级M20。 c、焊接焊条采用E50XX型焊条（对Q345钢）。焊接焊条应符合《碳钢焊条》GB5117或《低合金钢焊条》GB5118的规定. d、预埋件锚筋采用HRB335热轧钢筋，锚栓材质采用Q345B。

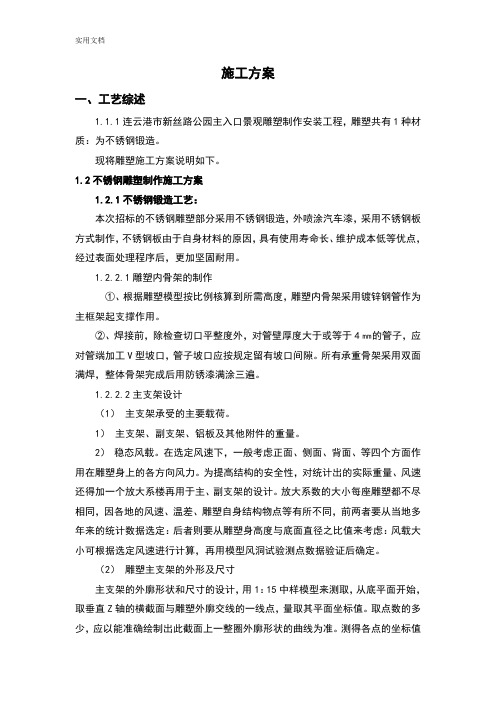

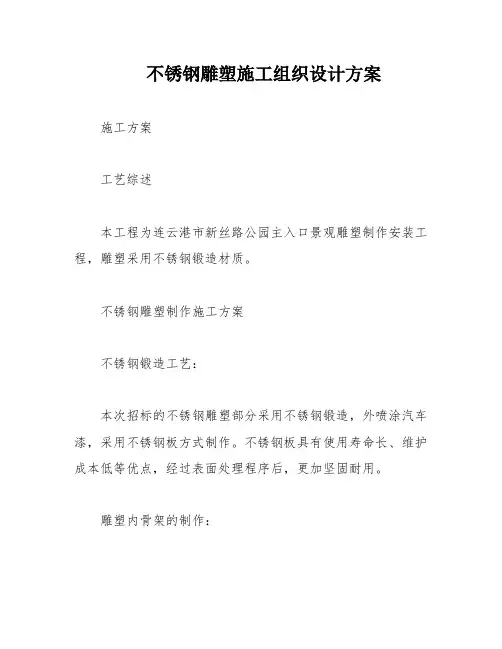

施工方案 一、工艺综述 1.1.1连云港市新丝路公园主入口景观雕塑制作安装工程，雕塑共有1种材质：为不锈钢锻造。 现将雕塑施工方案说明如下。 1.2不锈钢雕塑制作施工方案 1.2.1不锈钢锻造工艺： 本次招标的不锈钢雕塑部分采用不锈钢锻造，外喷涂汽车漆，采用不锈钢板方式制作，不锈钢板由于自身材料的原因，具有使用寿命长、维护成本低等优点，经过表面处理程序后，更加坚固耐用。 1.2.2.1雕塑内骨架的制作 ①、根据雕塑模型按比例核算到所需高度，雕塑内骨架采用镀锌钢管作为主框架起支撑作用。 ②、焊接前，除检查切口平整度外，对管壁厚度大于或等于4㎜的管子，应对管端加工V型坡口，管子坡口应按规定留有坡口间隙。所有承重骨架采用双面满焊，整体骨架完成后用防锈漆满涂三遍。 1.2.2.2主支架设计 （1）主支架承受的主要载荷。 1）主支架、副支架、铝板及其他附件的重量。 2）稳态风载。在选定风速下，一般考虑正面、侧面、背面、等四个方面作用在雕塑身上的各方向风力。为提高结构的安全性，对统计出的实际重量、风速还得加一个放大系楼再用于主、副支架的设计。放大系数的大小每座雕塑都不尽
相同，因各地的风速、温差、雕塑自身结构物点等有所不同，前两者要从当地多年来的统计数据选定：后者则要从雕塑身高度与底面直径之比值来考虑：风载大小可根据选定风速进行计算，再用模型风洞试验测点数据验证后确定。 （2）雕塑主支架的外形及尺寸 主支架的外廓形状和尺寸的设计，用1：15中样模型来测取，从底平面开始，取垂直Z轴的横截面与雕塑外廓交线的一线点，量取其平面坐标值。取点数的多少，应以能准确绘制出此截面上一整圈外廓形状的曲线为准。测得各点的坐标值乘15以后就得到了1：1足尺像的平面坐标值。各横截面之间在Z轴上的间距为0.5（1：1值），逐层向上测量，就得到了整座雕塑外形的空间坐标。再使主支架外形与雕塑外形相似，留出两者间0.5~1.0m的间隙，这样就确定了主支架的外形和尺寸后。 （3）主支架的形式 型钢焊接主架：利用镀锌钢管等型材，焊接连成主支架。它有很好的刚度、强度，制作、安装比较主便。大多数都对几何形状作准确测量的难度大，在安装过程中，往往会出现主支架与不锈钢板壁板间有碰撞现象。而雕塑的不锈钢板壁板的外形不允许变动，只能修改主支架。 （4）副支架设计 雕塑的外形往往是不规则的，主支架的外廓形状不能做得和雕塑内腔形状完全一致，不锈钢板壁板不能直接挂在主支架上。而不锈钢板壁板上的载荷又必须传递到主支架上，并让它承受。不锈钢板与铁合金的膨胀系数不同，当环境温度发生变化时，两者的膨胀率会不一样。如果是刚性边接，彼此间会产生巨大的拉、压应力，足以破坏不锈钢板壁板。高大的露天不锈钢板雕塑在同一时间内，阳光
钢结构房屋施工技术方案 1钢结构制作、安装施工技术方案 1.1 钢结构制作 按照初步设计图纸和结合现场实际情况确定，立柱、砂斗梁、钢梯、主梁等全部在工厂预制完成；所有砂斗先将壁板（包括加强筋板和加强角钢等）在工厂预制完成，运至现场后，吊装至安装位置拼装完成。平台支撑梁、辅助梁、平台面板等在现场预制后吊装至安装位置后拼装完成。 1.1.1钢结构制作工艺流程 1.1.2钢结构制作工艺说明 a.施工准备 按施工图编制材料采购计划。并按计划进行采购。 所采购的工程用钢材应具有生产厂质量证明书，并应符合设计、招标要求的
质量要求（钢材必须符合GB700-65所规定之机械特性）。对有疑问的钢材按国家标准《碳素结构钢》的要求进行抽样检查。 对主要工程设备和材料，需征得监理公司及业主书面认可后方可采购。所购设备和材料必须有合格证，且需经监理公司检验合格签字并由业主签字认可后，方可使用。 当钢材表面有锈蚀、麻点或划痕等缺陷时，其深度不得大于该钢材负偏差值的1/2。 按施工图所标明的钢结构规模，工作量准备充足的施工人员，工机具等。 由专业技术人员向施工人员作技术交底，说明钢结构制作的工艺要求，质量要求和施工方法。 b.放样、号料、下料。 预制件根据施工图要求进行放样和制作样板并按所放样进行号料。 放样和号料应根据工艺要求预留制作和安装时的焊接收缩余量及切割、刨边和铣平等的加工余量。 放样和样板的允许偏差应符合下表规定 号料的允许偏差应符合下表规定 按号料时所划切割线、利用等离子切割机、气割、联合冲剪机、剪床等装备进行切割。 气割前应将钢材切割区域表面的铁锈、污物等清除干净，气割后应清除熔渣和飞溅物。 气割的允许偏差应符合下表规定
玻璃钢雕塑工艺制作流程 雕塑由来已久，在石器时代以来，雕塑便成为文化传承的载体。纵观中外历史，各个名族在没有文字记载的情况下，都是以壁画或浮雕的形式，将文明传承。雕塑作为其中之一，其地位不言而喻。发展到如今，雕塑早已变成艺术的化身，无论你走到哪里，都能接触到雕塑。 历来，雕塑材质通常为木材、石材及金属材质等，但各有优劣。在科技发展的今天，作为新型材质也逐渐作为雕塑的载体，其中以玻璃钢最为突出。玻璃钢全称为玻璃纤维增强复合材料，英文简写为FRP。它是以天然树脂与滑石粉等骨料复合而成，具有轻质、强度高、防腐、防水等特点。再加上它的模具制作简便，雕塑成品造型独特、图案精美等因素，备受客户信耐。
玻璃钢雕塑根据外形，可分为圆雕和浮雕两种。在细分则是人物、动物雕塑、卡通雕塑、商场美陈雕塑、校园浮雕、城市雕塑、欧式建筑雕塑、抽象艺术、小品雕塑等。无论是圆雕还是浮雕，其制作过程都不尽相同，只有把握住关键步骤，就能制作出精美独特的玻璃钢雕塑。、 第一步—泥塑制作 1、根据设计图以及成品特性，预先做好支撑骨架和造型。 2、填泥。根据雕塑样式不同，可采用不同方法。如泡沫剪切、刮板等办法。 3、精雕以及精修，在客户认可之后方可进入下个步骤。 第二步—翻制模具 1、首先技术人员会根据各方面因素，决定泥塑表面的处理方法。 2、根据客户要求，翻制不同材质模具。如硅胶模、石膏模，亦或玻璃钢模。几种模具各具有优缺点。如硅胶模，其成本极高，但它翻出的成品，其效果最佳。玻璃钢模也可多次使用，成品效果也不错，却有易变性的缺点。而石膏模则是一次性的，造价低。 3、制模时候，技术人员需要根据产品形状，将模具分成两块以上。但其宗旨便是不破坏模具、方便安装以及易于拼接。 第三步—制作成品 1、玻璃钢雕塑制造采用手糊成型办法。分别对若干个单元模具进行翻制。 2、拼接，又称作组装。依此成型出单元产品，然后将它们组合成一整体。 3、接缝处理，将若干单元产品拼接之后，其缝隙需要粘接、打磨处理。 4、支架制作。即支撑成品稳定的骨架，一般情况都是以钢材为主。 第四步—后期处理
不锈钢雕塑的优点与 缺点 --------------------------------------------------------------------------作者: _____________ --------------------------------------------------------------------------日期: _____________
雕塑在我们的生活当中并不少见，有的雕塑看起来非常的庞大逼真，有的雕塑看起来非常的气势磅礴，有的雕塑看起来又非常的小巧精致。而且各种各样的雕塑的材料也是各不一样的，有的是石头做成的有的雕塑是金属打造而成，而随着时代的发展，雕塑的种类也越发繁多，有了不锈钢雕塑、石膏像、甚至是玻璃钢雕塑。不锈钢雕塑是常见的城市雕塑，随着今年不锈钢材料广泛被应用在建筑工程中，后又被引入雕塑行业，因其独特的有点受到了多人的喜爱，成为城市雕塑中常见的一类。 人人都知道不锈钢具有耐腐化、耐酸碱的特色，其实，这也是不锈钢雕塑的两个重要特色。当然不锈钢雕塑除有了这两个特色外，它还具有较高的硬度、外表雅观通亮生动、不易污染、时代感强等特色，所以用不锈钢打造出来的雕塑简洁美观，不锈钢雕塑是在传统石雕的基本上成长起来的一种新式雕塑品种，由于其特有的通亮、生动、不易污染、与现代都会生活相符等特色，现已逐步被群众接纳，在市场上所占的份额越来越多，逐步有超越传统石雕的趋势。下面深圳雕塑厂家中美艺嘉为您讲述不锈钢雕塑的优缺点：
不锈钢雕塑的长处： 1、使用寿命长、经久耐用。 不锈钢雕塑材质自身具有高强度、高硬度，不易发生堕落、点蚀、锈蚀或磨损等特色，不锈钢不易生锈、易干净、抗风才干强且经久耐用；决定了不锈钢质料经久耐用、使用寿命长。如今不锈钢雕塑已然成为雕塑的主流。
第1 章编制说明 本施工组织设计是为中国科学院半导体研究所中青年科技人员住宅楼工程投标需要编制的。 编制的指导思想是：投标时为业主着想，施工时对业主负责，竣工时让业主满意，同时在经济上合理，技术上可靠的前提下，保质、保量、保工期。 本施工组织设计在编制过程中，充分考虑了该工程的施工特点及相应的施工规范要求和我公司内部管理制度，本着优化施工方案、强化质量管理、合理降低工程 造价、缩短工期的原则，编制了本工程的施工方案。在为本工程制定质量目标的同 时也充分考虑了现场条件和建设单位的要求，并在方案中充分体现新技术、新工艺、 新方法、新材料，确保优质高效的完成本工程的施工任务。 5 第2 章编制依据 2.1 以甲方提供的北京市建筑设计研究院设计的《中科院青年科技人员住宅》图纸、 答疑文件及招标文件有关要求，并通过对施工现场的实地考察、通过实测取得的数 据为依据。 2.2 方案编制中参考了国家有关建筑设计和施工技术验收现行规范、北京现行的质量 评定标准；北京市1996 年建设工程概算定额及北京市建设工程造价管理处的有关规 定。 （1）规范、规程表2-1 序号类别规范、规程名称编号 国家《混凝土结构工程施工及验收规范》GB 50204－92 2 国家《砌体工程施工及验收规范》GB 50203－98 3 国家《屋面工程施工及验收规范》GB 50207－94 4 国家《采暖与卫生工程及验收规范》GB J242－82 5 国家《通风与空调工程施工及验收规范》GB 243－82 6 国家《电气装置安装工程施工及验收规范》 GBJ 50254－96 GB 50257－96 GB 50258－96 GBJ 232－82 7 国家《地面与楼面工程施工及验收规范》GBJ 209－83 8 国家《建筑装饰工程施工与验收规范》JGJ 73－91 9 行业《泵送混凝土技术规程》JGJ/T 10－95
河南弘美雕塑公司http: 不锈钢雕塑制作加工流程 不锈钢雕塑是在传统石雕的基础上发展起来的一种新兴雕塑种类，因为其特有的明亮、活泼、不易污染、与现代都市生活相符等特点，已经逐渐被大众接受，在市场上所占的份额越来越大，逐渐有超过传统石雕的趋势，下面教大家不锈钢雕塑制作加工流程的详细步骤。 生活中我们到处可以见到不锈钢雕塑，公园、小区、甚至咖啡馆、酒店、餐厅等都充分利用其装饰作用，它给整个大环境起了很大的烘托作用，整体的光感很强、不容易损坏而且有整体感觉。很多地方用到的不锈钢雕塑都能够起到画龙点睛的作用！ 一、内骨造型架的制作 1、根据雕塑模型按比例核算到所需高度，雕塑内骨架的规格采用12#、10#、 6."3#槽钢和76㎜*3㎜、50㎜*3㎜、32㎜* 2."75㎜的管材、5*5角钢从底往上，由粗变细、由密而疏焊成方笼。 2、焊接前，除检查切口平整度外，对管壁厚度大于或等于4㎜的管子，应对管端加工V型坡口，管子坡口应按规定留有坡口间隙。所有承重骨架采用双面满焊，整体骨架完成后用防锈漆满涂三遍。 1、主支架设计 （1）主支架承受的主要载荷。 1）主支架、副支架、铜像壁板及其他附件的重量。 2）稳态风载。在选定风速下，一般考虑正面、侧面、背面、等四个方面作用在雕像身上的各方向风力。为提高结构的安全性，对统计出的实际重量、风速还得加一个放大系楼再用于主、副支架的设计。放大系数的大小每座雕塑都
不尽相同，因各地的风速、温差、雕像自身结构物点等有所不同，前两者要从当地多年来的统计数据选定： 后者则要从雕像身高度与底面直径之比值来考虑： 风载大小可根据选定风速进行计算，再用模型风洞试验测点数据验证后确定。 （2）主支架的外形及尺寸 主支架的外廓形状和尺寸的设计，用1：5中样模型来测取，从底平面开始，取垂直Z轴的横截面与雕塑外廓交线的一线点，量取其平面坐标值。取点数的多少，应以能准确绘制出此截面上一整圈外廓形状的曲线为准。测得各点的坐标值乘5以后就得到了1：1足尺像的平面坐标值。各横截面之间在Z轴上的间距为 0."5（1：1值），逐层向上测量，就得到了整座雕塑外形的空间坐标。再使主支架外形与雕塑外形相似，留出两者间 0."5~ 1."0m的间隙，这样就确定了主支架的外形和尺寸后。 （3）主支架的形式 型钢焊接主架： 利用槽钢、角钢等型材，焊接连成主支架。它有很好的刚度、强度，制作、安装比较主便。大多数都对几何形状作准确测量的难度大，在安装过程中，往往会出现主支架与铜壁板间有碰撞现象。而雕塑的铜壁板的外形不允许变动，只能修改主支架。 （4）副支架高计 雕塑的外形往往是不规则的，主支架的外廓形状不能做得和雕像内腔形状完全一致，铜壁板不能直接挂在主支架上。而铜壁板上的载荷又必须传递到主支架上，并让它承受。钢与铜合金的膨胀系数不同，当环境温度发生变化时，
钢结构制作安装施工方案 施工组织设计 工程名称：编制单位： 编制人：审核人：批准人： 编制日期：年月 目录 第一章工程概况及特点 (3) 第一节工程概况..................、.. (3) 第二节工程特点 (3) 第三节编制依据 (4) 第二章施工部署 (4) 第一节施工段划分 (4) 第三章钢结构制作安装工艺 .............、 (5) 第一节钢结构制作 (5)
第二节钢结构安装 (7) 第三节钢结构焊接................................................. (15) 第四章质量和进度保证措施 (18) 第一节质量控制措施 (18) 第二节雨季施工措施 (19) 第五章安全保证措施 (21) 第二节安全保证措施 (21) 附表
第一章工程概况及特点 第一节工程概况 一、工程概况 本工程为阿玛尼艺术公寓项目园林景观工程车库骨架及景墙骨架（图号：LD5.01-LD5.08）钢结构工程，位于成都市顺江路335号。本钢结构骨架总长约23.5M，结构形式为钢梁组合框架结构，连接形式为焊接。纵向轴距多为1.5M，2M横向轴距为5.2M、7.55M两种，安装高度较高。 本工程为保证施工周期，采取钢结构工厂化制作好后运送到现场安装，安装结束后在现场进行面漆涂装。 二、建设、设计、施工、监理单位 工程名称：阿玛尼艺术公寓项目园林景观工程《车库骨架及景墙骨架》设计单位：成都赛澜景观设计有限公司建设单位：成都晨川实业有限公司 监理单位：四川省川建院工程项目管理有限公司施工单位：成都市广田华南装饰工程有限公司 第二节工程特点 一、施工工期 本工程钢结构施工工期预计为自开工之日起日历天90天。 二、工程特点 技术特点：因受现场因素（土建、天气、施工用电等）的制约，制作量及安装量比较大，构件吊装高度较高；连接形式为焊接，做好焊接施工监督和检验工作尤为重要。 安全特点：本钢结构安装属于高空作业，且施工现场受高温和大风影响，预防高空坠落的措施要求高。主要大型机械吊车，对吊装作业的要求较高。

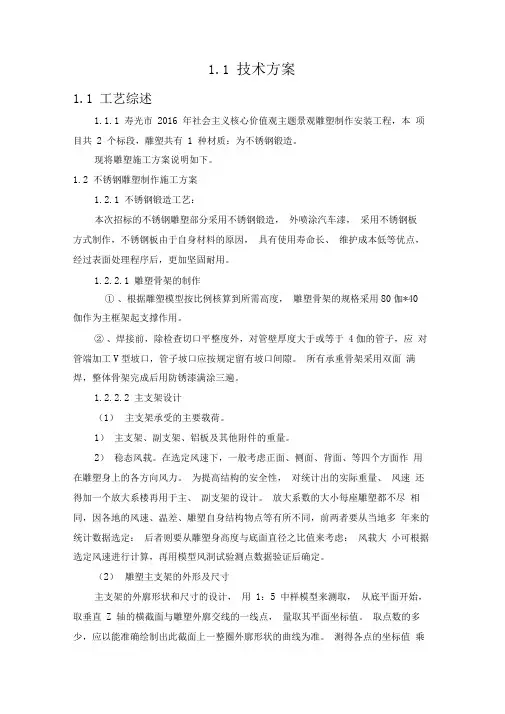

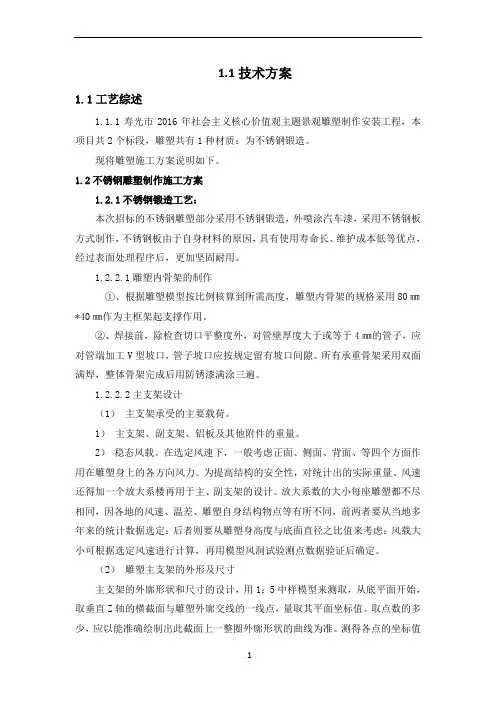

1.1技术方案 1.1工艺综述 1.1.1寿光市2016年社会主义核心价值观主题景观雕塑制作安装工程，本项目共2个标段，雕塑共有1种材质：为不锈钢锻造。 现将雕塑施工方案说明如下。 1.2不锈钢雕塑制作施工方案 1.2.1不锈钢锻造工艺： 本次招标的不锈钢雕塑部分采用不锈钢锻造，外喷涂汽车漆，采用不锈钢板方式制作，不锈钢板由于自身材料的原因，具有使用寿命长、维护成本低等优点，经过表面处理程序后，更加坚固耐用。 1.2.2.1雕塑内骨架的制作 ①、根据雕塑模型按比例核算到所需高度，雕塑内骨架的规格采用80伽*40伽作为主框架起支撑作用。 ②、焊接前，除检查切口平整度外，对管壁厚度大于或等于4伽的管子， 应对管端加工V型坡口，管子坡口应按规定留有坡口间隙。所有承重骨架采用双面满焊，整体骨架完成后用防锈漆满涂三遍。 1.2.2.2主支架设计 (1)主支架承受的主要载荷。 1)主支架、副支架、铝板及其他附件的重量。 2)稳态风载。在选定风速下，一般考虑正面、侧面、背面、等四个方面作用在雕塑身上的各方向风力。为提高结构的安全性，对统计出的实际重量、风速还得加一个放大系楼再用于主、副支架的设计。放大系数的大小每座雕塑都不尽相同，因各地的风速、温差、雕塑自身结构物点等有所不同，前两者要从当地多年来的统计数据选定：后者则要从雕塑身高度与底面直径之比值来考虑：风载大小可根据选定风速进行计算，再用模型风洞试验测点数据验证后确 ^定。 (2)雕塑主支架的外形及尺寸 主支架的外廓形状和尺寸的设计，用1：5中样模型来测取，从底平面开始,
取垂直Z轴的横截面与雕塑外廓交线的一线点，量取其平面坐标值。取点数的多少，应以能准确绘制出此截面上一整圈外廓形状的曲线为准。测得各点的坐标值乘5以后就得到了1：1足尺像的平面坐标值。各横截面之间在Z轴上的间距为0.5（1:1值），逐层向上测量，就得到了整座雕塑外形的空间坐标。再使主支架外形与雕塑外形相似，留出两者间0.5~1.0m的间隙，这样就确定了主支架的外形和尺寸后。 （3）主支架的形式 型钢焊接主架：利用槽钢、角钢等型材，焊接连成主支架。它有很好的刚度、强度，制作、安装比较主便。大多数都对几何形状作准确测量的难度大，在安装过程中，往往会出现主支架与不锈钢板壁板间有碰撞现象。而雕塑的不锈钢板壁板的外形不允许变动，只能修改主支架。 （4）副支架设计 雕塑的外形往往是不规则的，主支架的外廓形状不能做得和雕塑内腔形状完全一致，不锈钢板壁板不能直接挂在主支架上。而不锈钢板壁板上的载荷又必须传递到主支架上，并让它承受。不锈钢板与铁合金的膨胀系数不同，当环境温度发生变化时，两者的膨胀率会不一样。如果是刚性边接，彼此间会产生巨大的拉、压应力，足以破坏不锈钢板壁板。高大的露天不锈钢板雕塑在同一时间内，阳光直射部和背阴部表面，两者温差经实测最大可达10摄氏度以上，不锈钢板壁板人加此产生很大的温差应力，尤其是不锈钢板壁板间的焊缝区，对温差甚为敏感。此外，实际存在的安装应力也要求两者间能有一定的自由补偿余量，以消除或减小这些应力，保障结构安全使用。以上这些要求须通过合理设计副支架来解决。在副支架结构设计时，常取单块不锈钢板壁板作分离体，壁板上铸有支耳，使其与副支架的一端相连，杆的另一端则连接到主支架上。为了达到副支架能将不锈钢板壁板上的载荷传递到主支架上，对不锈钢板壁板上支耳的数目、位置、副支架与主支架连接所形成的空间夹角等应以它们能组成一个超静定结构为准。该结构的超静定程度越高，不锈钢板壁板上的载荷就越能可靠地传递到主支架，而不会传递到下一层不锈钢板壁板下去。否则，雕塑下部几层不锈钢板壁板因支承上面各层不锈钢板壁板的载荷叠加，所产生的应力会超出许用范围，而造成壁板的塑性变形或损坏。此外，副支架结构本身还应有一定的韧性，具有适当的自由伸缩余
锦绣学府2#楼钢结构施工方案 编制： 审核： 批准：
目录 1.工程概况 (3) 1.1.编制依据 (3) 1.2.建设工程总体概况 (4) 1.3.钢结构工程概况 (4) 1.4.结构设计技术要求 (7) 3.施工部署 (9) 3.1.施工目标 (9) 3.2.施工特点、难点 (9) 3.3.施工管理机构 (10) 3.4.施工现场平面布置 (11) 3.5.施工区域划分 (11) 3.6.施工顺序 (13) 4.施工进度计划 (14) 5.施工准备与资源配置计划 (15) 5.1.施工准备 (15) 5.2.资源配置计划 (16) 6.钢结构制作 (18) 6.1.深化设计 (18) 6.2.深化设计总体思路 (18) 6.3.材料采购 (18) 6.4.焊接工艺评定 (19) 6.5.钢结构制作 (20) 6.6.成品运输 (22) 7.钢结构安装 (24) 7.1.钢构件进场验收及交接 (24) 7.2.钢构件塔吊平面图 (25) 7.3.钢构件吊重分析 (26) 7.4.钢构件安装要求 (28) 8.焊接施工 (44)
8.1.焊前准备 (44) 8.2.焊接管理 (45) 8.3.焊接施工工艺 (46) 8.4.焊接过程中应注意事项 (47) 8.5.焊后清理及外观检查 (47) 8.6.检验 (47) 8.7.一般要求 (53) 8.8.涂装工艺 (55) 9.雨季、冬季施工 (58) 9.1.雨季施工措施 (58) 9.2.冬季施工措施 (59) 10.质量保证体系及措施 (64) 10.1.质量管理组织保证体系 (64) 10.2.各主要工序质量控制程序 (68) 10.3.工程质量保证措施 (71) 11.安全生产、文明施工保证措施 (73) 11.1.安全生产保证措施 (73) 11.2.文明施工保证措施 (78) 11.3.环境管理 (78) 11.4.协调关系，防止粉尘和施工扰民 (79) 12.应急预案 (80) 12.1.现场施工主要应急事件 (80) 12.2.应急救援组织体系 (80) 12.3.物资和设施准备 (81) 12.4.应急程序及响应 (82)
不锈钢雕塑制作的五大过程除了玻璃钢雕塑（玻璃钢工艺品）、人造砂岩雕塑、泡沫雕塑等，我们还会在城市中见到很多很有趣的不锈钢雕塑但是你们知道不锈钢雕塑的制作过程吗？ 不锈钢雕塑的制作过程是很繁琐而且要很细心 1、裁料。一般制作安康不锈钢雕塑所用工具是电剪刀，它可裁2mm以下的薄板，但裁出后平整程度不好。还有裁板机，厚板、薄板均可裁出，但只能裁直线，遇到弧线就无能为力了。要让不锈钢板料裁下既平整又多种形状的话，就要用等离子切割机了。等离子切割机能利用高等离子去切割用普通氧气切割法难以切割的金属。由于将电流和气体通入用水冷却的特种喷嘴内，造成强烈的压缩电弧而形成温度极高（一万度以上）等离子流，所以切割出来的不锈钢板料即整
齐又不变形。注意，下料时手一定要稳，否则就会把料割坏。材料切割完毕后，就要根据作品所要求的形体进行刨制。不要让板面留有硬伤，以免在作品抛光后留下缺憾。 2、制作碳钢板雕塑、不锈钢板雕塑的一种方法。碳钢板、不锈钢板不拿到模具上实打实地去敲，而是根据石膏模型每个部分不同的形状把料下出，依照其起伏变化，进行有意识地敲打，该弯的地方敲弯，该棱的地方敲棱，可在任何有形的结实的物体上进行敲打，然后把敲好的不锈钢板拿到模具上去比较，认为形体正确并完全可以与模型合上，再把这些零散的碳钢板、不锈钢板从上至下一块块焊接起来，每接上一块都要对着模具进行调整，每块不锈钢板表面的肌理效果都要保持相同，这须在做形的同时锻制上去。也可以先把点锻好再下料。锻点时要用铁锤的圆头均匀地有规律地一排排锻上，宽窄距离、用力大小都要一致，不要知乱敲，否则会破坏雕塑的整体感。 3、在安康不锈钢雕塑的基本形体锻造正确后，就要依照作品要求把它们焊接到一起（可用电焊和氩弧焊等方法）。在使用电焊时要准备好电焊机、焊把、焊条等工具。由于焊接时产生高度的光以及电火花，对眼睛有强烈的刺激，所以要戴好防护罩，避免被强光打伤眼睛以及被电火花灼伤面部。由于用电焊焊接不锈钢板遇热变形程度较大，因此要采取一些措施，如可先进行点焊或一边焊一边进行冷却等。氩弧焊接相对电焊就要优越一些，它是一种气保护电弧焊接法，用氩气保护连接处受电弧熔化的金属，避免空气中的氧和氮的有害作用。氩弧焊按所用电极材料不同，又可分为有熔化极氩弧焊和非熔化极弧焊或钨极氩弧焊，在不锈钢雕塑焊接中，常用钨极氩弧焊，可得到优良焊接质量。而且这种方法最大的优点是不易导热，不锈钢板变形程度更小一些。
钢结构厂房施工方案 主要施工工艺流程如下： 施工放线→基础混凝土内预埋螺栓→（钢结构加工制作）门式刚架吊装→吊车梁安装→钢梁安装→屋架、屋面板及屋檐板安装→墙面板安装→钢结构涂装。 一、施工放线 （1）按照设计要求，根据图纸要求，配合土建单位将标高、轴线核实核准。 （2）施工前用经纬仪复核轴线，并用水准仪确定标高，并用墨线在不易损坏的固定物上作好记号，注明标高，并做好记录。 （3）在确定轴线和标高之后，即放好大样之后，再放小样，也就是确定每个钢柱在基础混凝土上的连接面边线及纵横十字轴线，。 （4）在定位钢柱时，要尽量避免钢柱脚与螺栓的碰撞，以避免钢柱底面的变形，从面减少与基础混凝土的接触面，以及螺栓的弯曲变形，造成螺栓纠直之后给螺栓带来的强度损耗。 二、基础混凝土内预埋螺栓 （1）在基础混凝土浇捣之前，再仔细核对螺栓的大小、长度、标高及位置，并固定好预埋螺栓。 （2）在基础混凝土浇捣之前，黄油及塑料薄膜包住预埋螺栓的丝口部分，以避免混凝土浇捣时对螺栓丝口的污染。 （3）在浇捣混凝土之时，派有经验的专人值班，做好混凝土浇捣时对预埋螺栓定位的影响。以避免预埋累栓的位移及标高的改变。 （4）基础混凝土浇捣之后，及时清理预埋螺栓杆及丝口上的残留混凝土。 三、钢结构加工制作 工艺过程： 1.下料图单 ①此工序为材料检验部分，其内容包括对工程所选用的型号、规格的确认以及材料的质量检查。 ②质量检测标准： 应符合设计要求及国家现行标准的规定。 ③检验方法： 检查钢材质量证明书和复试报告，用钢卷尺、卡尺检查型号、规格。 2.放样、号料 ①放样划线时，应清楚标明装配标记、螺孔标注、加强板的位置方向、倾斜标记及中心线、基准线和检验线，必要时制作样板。 ②注意预留制作，安装时的焊接收缩余量；切割、刨边和铣加工余量；安装预留尺寸要求。 ③划线前，材料的弯曲和变形应予以矫正。 ④放样和样板的允许偏差见下表： 项目允许偏差 平行线距离和分段尺寸±0.5mm 对角线差 1.0mm 宽度、长度±0.5mm
不锈钢雕塑施工方案 一、雕塑家1:1泥塑创作造型放大部分 这一阶段根据甲方提供的定稿方案，用雕塑专用陶泥1：1创作造型塑造。主要解决雕塑的层次与结构关系，需专业雕塑家亲自动手制作与塑造，以确保雕塑的艺术效果和作品质量。泥塑完工后，请相关领导到泥塑施工现场进行审稿并签字验收，再进行下一步模具翻制工作。 二、专业技工玻璃钢、石膏模型翻制部分 这一阶段在验收定稿后的泥塑模型上，进行阴阳模分块翻制工作。在这一阶段严把质量关。安排专业技工细致翻制。以确保雕塑不失型、不变型。并进行阴模子加固处理，确保每一分块的完整性。玻璃钢模型的翻制环节要在翻制过程中控制稀释的比例，做到操作工艺严谨、合理，使翻制玻璃钢模型温度均匀，收缩系数控制在1%内，确保翻制成型的模型硬度大，且无变形现象。为确保模型的准确性，整个过程由雕塑家亲自监理完成。 三、模型分块部分 在翻制好的模型上，根据锻造所要求加工的尺寸进行严格分块。这一阶段重点是分块的合理性、科学性，分块缝要避开大平面部分，分缝要求尽量做到隐蔽以保证整体效果。 四、金属锻造部分 金属锻造部分是整个制作工程中最重要的阶段，首先我公司在
原材料采购上把好质量关，所使用的材料必须是正规厂家生产的优质产品，符合设计要求 和国家规定的质量标准，提供材料的出厂合格证、材质单、质量检测报告等其他资料。制作工程中各种专业技术人员必须是持证上岗。考虑到该工程的特点，大平面易热变形，我公司结合以往的制作经验及工艺，采取以下三个措施：焊接传热法（焊接传热法，在焊接面下部垫上钢板，焊接时使热量尽快从钢板散热，传热到钢板减少因受热变形）（2）收缩缝均匀预留（在平面铜板对焊接时，预留够相应的热收缩缝，防止焊缝添加焊丝是不能消除收缩，产生焊接起拱、不平整等）（3）流水冷却法（在焊接时，用自来水在焊缝周围不停地浇水，让焊接热能不扩散，减少变形）整个锻造面全部焊接完成后（预留工作窗口），用锉刀细致校正，锉平表面，打磨抛光，做到不见焊缝，表面平整。 五、内钢结构制作部分 内钢结构是整个支撑雕塑的关键部分，我公司将安排持证的专业焊工焊接，结构部分按国家的钢结构规范施工，钢材防锈部分采用热镀锌工艺，焊接头防锈喷涂采用船用水下防锈漆。 1、材料及主要机具 电焊条：其型号按设计要求选用，必须有质量证明书。按要求施焊前经过烘焙，严禁使用药皮脱落、焊芯生锈的焊条。设计无规定时，焊接Q235钢时宜选用E43系列碳钢结构焊条；焊接16Mn钢材宜选用E50系列低合金结构钢焊条：焊接重要结构时宜采用低轻
钢结构施工方案 10.10.1施工准备工作 1.图纸细化阶段： ①根据建设单位和设计图纸的意图，深入了解设计施工图，编制详细的施工组织计划进行施工。 ②积极参与图纸会审，及时提出问题请求答复，并积极向建设单位提供最优的施工方案。 ③施工过程中，根据建设单位的变更意图，积极协助配合建设单位提出最优的变更方案。 2.原材料供应阶段： ①根据经建设单位审核的施工图纸要求积极采购原材料，所有原材料的供应 必须符合国家标准钢材的质量标准要求。 ②原材料采购过程中，如某些材料市场未能采购到，应积极同业主及设计人员联系，在业主级设计人员签字认可的情况下遵循等强度代换原则方可使用。 3.制作阶段： ①钢构件开始制作前，应安排相关人员进行技术交底工作。 ②技术交底完工后，根据工程设计要求编制详细的制作工艺方案，提出施工机具要求及安排制作人员、焊接材料等工作。 ③钢结构制作施工过程中，应注意各种资料的收集、整理工作。 4.安装阶段:
①材料到达工地现场前公司将派人进驻现场，联系好各种运输及装卸设备，为工程开工作好充分的机具准备。 ②因本工程安装原则为厂内技术人员指导，并组织安装力量，故开工前公司将派人作好人力配备计划，精心挑选各种必需工种人员等，并进行施工前安装技术及安全交底工作，并作好记录，同时贯彻落实工程质量与安全目标。 ③工程开工前，应会同建设单位人员办理好当地工程开工必办的各种手续，并作好施工安装过程策划。 ④安装过程中，各工序相互交接时应有验收记录，并且对存在的不合格品及时进行返工返修。 5.竣工验收： ①由现场管理部门作好建设单位及有关部门的协调，确定竣工验收的时间、地 点、万式。 ②竣工验收前现场管理部门做好现场卫生清理工作，安装工程的资料汇总及整 理工作并出具《竣工报告》、《工程综合评定表》及其它资料。 ③竣工验收后，应将竣工资料整理成册送交建设单位及质监单位签字确定工程等级，送至相关部门存档并办理相关的移交手续。 10.10.2钢结构制作 1.放样： 钢构件的加工过程如钢板下料切割、各零部件的组装、构件预拼等都要有 专业放样技术工人在加工面上和组装大样板上进行精确放样。放样时要预留焊接收缩量和加工余量，放样须经检验员检验，以确保零部件和构件的几何尺寸、形
摘要：第一章编制目的与依据一、编制目的：本施工组织设计编制的目的是：为滨州海洋化工一期PVC、VCM厂房钢结构施工，提供较为完整的纲领性技术文件，用以指导工程施工与管理，确保优质、高效、安全、文明地完成该工程的建设任务。二、编制依据：1、施工图纸等资料。2、滨州市有关工程安装文明施工规范、标准。3、图纸设计及相关施工节点图集、ISO9001质量保证体系标准文件，质量手册等技术指导性文件以及现有同类工程的施工经...... 第一章编制目的与依据 一、编制目的： 本施工组织设计编制的目的是：为滨州海洋化工一期PVC装置、VCM装置厂房钢结构工程施工，提供较为完整的纲领性技术文件，一旦我公司中标，将在此基础上进行深化，用以指导工程施工与管理，确保优质、高效、安全、文明地完成该工程的建设任务。 二、编制依据：
1、招标文件、施工图纸等资料。 2、慈溪市有关工程安装文明施工规范、标准。 3、慈溪市建明钢有限公司施工节点图集、ISO9001质量保证体系标准文件，质量手册等技术指导性文件以及现有同类工程的施工经验、技术力量。 4、根据中国现行的有关标准和规范要求： （1）《钢工程施工质量验收规范》（GB50205-2001） （2）《钢焊接规程》（JGJ81-91） （3）《高强度螺栓连接的设计、施工及验收规程》（JGJ82-91） （4）《制作工艺规程》（DBJ08-216-95） （5）《冷弯薄壁型技术规范》（GBJ18-87） （6）《压型金属板设计施工规程》（YBJ216-88）
（7）《设计防火规范》（GBJ16-87） （8）《钢--砼组合楼盖结构设计与施工规程》（YB9238-92） （9）《门式刚架轻型房屋钢结构技术规程》（CECS102：98） 第二章工程概况及特点 一、工程概况 （1）建设单位：滨州海洋化工 （2）工程名称：滨州海洋化工一期工程 （3）工程地点: 滨州工业园区内 （4）设计单位: 天津渤海化工集团规划设计院、中国成达设计院 （5）建筑面积：㎏ 厂房简况：
简单钢结构施工方案 LG GROUP system office room 【LGA16H-LGYY-LGUA8Q8-LGA162】
目录 一、工程概况 二、编制依据及原则 三、施工准备 四、钢结构构件制作 五、钢结构吊装 六、工期保证措施 七、质量保证措施 八、安全保证措施 九、拟投入的主要机械设备表 ……… 一、工程概况 本工程为河南豫光金铅有限公司阳极泥处理厂房工程，主体为单层钢框架结构，框架钢材材质均采用Q345-B，檐口总高度为18米。 二、编制依据及原则 1、编制依据 （1）建设工程设计图纸和工地现场勘查所获得的资料。 （2）与本工程有关的现行设计、施工规范和工程质量检验评定标准。 （3）我公司资源情况及类似工程施工经验。 2、编制原则 （1）确保质量。实行全面质量管理，技术、质量责任承包制，确保工程质量达到本标书制定的质量目标。 （2）保证工期。优化施工方案，利用先进的施工设备，精干的施工队伍，精心组织，科学施工，确保工期按时完工，争取略有提前。 （3）确保安全。推行安全目标责任制，制定安全保证措施，严格按安全规程操作，杜绝安全事故的发生，达到本标书制定的安全目标。
（4）突出重点，统筹安排，组织连续、均衡而紧凑的施工生产。重点把握影响质量和工期的重点、难点工程，保证工期、质量及安全目标的实现。加强经济核算制度，贯彻增产节约方针。 （5）坚持按专业化组织施工的原则，对构件的制作、安装、等均安排有丰富施工经验的专业队伍承担。 三、施工准备 1 、技术准备 （1）进行图纸自审。审查图纸是否完整、齐全、准确。 （2）参加建设、设计单位组织的图纸会审和交底，保证图纸资料的准确无误。（3）编制实施性施工组织设计。根据工程规模、结构特点、质量、安全、工期要求及现有资源，编制能切实指导本工程全部施工活动的实施性施工组织设计。 3、施工队伍准备 （1）材料、设备的准备。 （2）根据施工组织设计和材料设备计划要求，材料人员尽快进行材料调整。 （3）对设备型号性能进行核准，保证设备完善良好。 4、施工现场准备 （1）按照施工组织设计要求和安排，配合建设单位、土建单位搞好搞好“三通一平” （2）进行测量放线。 （4）确定材料进场后的摆动放区域。 （5）确定配电柜的布置及吊车的行走路线。 四、钢结构构件制作 1、工艺流程： 放样→号样→切割、钻孔→焊接→抛丸或喷沙→螺栓连接→成品防腐→成品堆放→构件运输→吊装准备→技术准备、检查和弹线、接头准备、构件检查、机具准备、场地准备→柱吊装→起吊、临时固定、初校、初拧、复校、终拧和焊接。 2、放样 （1）放样工作包括：核对构件各部分尺寸及安装尺寸和孔距；以1：1大样放出节点；制作样板和样杆作为切割、弯制、铣刨、制孔等加工的依据。放样应设置专门的钢平台或砼平台，平台应平整、量线准确，清晰。 （2）放样应根据构件的具体情况按实际划线，并根据工艺要求预留切割余量、加工余量或焊接接收入缩余量。 （3）样板或样杆上的标记赢得制应细、小、清晰，其几何尺寸允许偏差：长度和宽度+10，-1.0mm;矩形对角线之差不大于1;相邻孔眼中心距偏差及孔心位移不大于 0.5mm。 3、号样
简单钢结构施工方案 Document number：BGCG-0857-BTDO-0089-2022
目录 一、工程概况 (2) 二、编制依据及原则 (2) 三、施工准备 (3) 四、钢结构构件制作 (4) 五、钢结构吊装 (8) 六、质量通病的防治方法 (12) 七、工期保证措施 (16) 八、质量保证措施 (16) 九、安全保证措施 (20) 十、文明施工保证措施 (22) 十一、拟投入的主要机械设备表 (24) 一、工程概况
本工程为伊东东兴氯碱化工综合利用电石项目降温除焦水泵房炉气后处理工程，主体为多层钢框架结构，框架钢材材质均采用Q235-B，檐口总高度为19.44米。本工程主体结构设计使用年限为五十年，安全等级为二级，抗震等级为三级。 二、编制依据及原则 1、编制依据 （1）建设工程设计图纸和工地现场勘查所获得的资料。 （2）与本工程有关的现行设计、施工规范和工程质量检验评定标准。（3）我公司资源情况及类似工程施工经验。 （4）我公司ISO9002标准质量体系文件。 2、编制原则 （1）确保质量。实行全面质量管理，技术、质量责任承包制，确保工程质量达到本标书制定的质量目标。 （2）保证工期。优化施工方案，利用先进的施工设备，精干的施工队伍，精心组织，科学施工，确保工期按时完工，争取略有提前。 （3）确保安全。推行安全目标责任制，制定安全保证措施，严格按安全规程操作，杜绝安全事故的发生，达到本标书制定的安全目标。 （4）突出重点，统筹安排，组织连续、均衡而紧凑的施工生产。重点把握影响质量和工期的重点、难点工程，保证工期、质量及安全目标的实现。加强经济核算制度，贯彻增产节约方针。 （5）坚持按专业化组织施工的原则，对构件的制作、安装、等均安排有丰富施工经验的专业队伍承担。
