精品文档过程控制系统考试试题汇总(预测) 编辑：郭长龙河南工业大学 一：填空题28分 1?过程控制系统一般由控制器、执行器、被控过程、测量变送等环节组成。 2.过程控制系统由工程仪表和被控过程两部分组成。 3?过程控制仪表的测量变送环节由传感器和变送器两部分组成。 4.过程检测仪表的接线方式有两种：电流二线制四线制、电阻三线制 5?工程中，常用引用误差作为判断进度等级的尺度。 6?压力检测的类型有三种，分别为：弹性式压力检测、应变式压力检测、压阻式压力检测 7?调节阀按能源不同分为三类：气动调节阀、电动调节阀、液动调节阀&电动执行机构本质上是一个位置伺服系统。 9 ?气动执行结构主要有薄膜式和活塞式两大类。 10. 理想流量特性有四类，分别是直线、对数、抛物线、快开。 11. 过程数学模型的求取方法有三种，分别是机理建模、试验建模、混合建模。 12?PID调节器分为模拟式和数字式两种。 13?造成积分饱和现象的内因是控制器包含积分控制作用，外因是控制器长期存在偏差。 14?自动控制系统稳定运行的必要条件是：闭环回路形成负反馈。 15?DCS的基本组成结构形式是三点一线”。 二：名词解释20分 1?过程控制：指根据工业生产过程的特点，采用测量仪表、执行机构和计算机等自动化工具，应用控制理论，设计工业生产过程控制系统，实现工业生产过程自动化。 2?积分饱和：在积分控制范围内，积分控制输出与偏差的时间积分成正比，当控制输出达到一定限制后就不在继续上升或下降，这就是积分饱和现象。 3?串级控制系统：值采用两个控制器串联工作，主控制器的输出作为副控制器的设定值，由副控制器的输入去操纵调节阀，从而对住被控变量具有更好的控制效果。 4?比例控制系统：凡是两个或多个参数自动维持一定比例关系的过程控制系统，称为比例控制系统。5均匀控制系统：控制量和被控量在一定范围内都缓慢而均匀的变化的系统，称为均匀控制系统。6?超驰控制系统：指在一个控制系统中，设有两个控制器，通过高低值选择器选出能适应安全生产状态的控制信号，实现对生产过程的自动化控制。 7?分程控制系统：一个控制器的输出信号分段分别去控制两个或两个以上调节阀动作的系统称为分程控制系统。 8?阀位控制系统：是综合考虑快速性、有效性、经济性和合理性的一种控制系统。 9?集散控制系统：是把控制技术、计算机技术、图像显示技术及通信技术结合起来，实现对生产过程的监视控制和管理的系统。 10?现场总线：是指将现场设备与工业控制单元、现场操作站等互联而成的计算机网络，具有全数字化、分散、双向传输和多分枝的特点，是工业控制网络向现场级发展的产物。 三：简答题32分 1?什么是PID，它有哪三个参数，各有什么作用？怎样控制？ 答：PID是比例-积分-微分的简称。其三个参数及作用分别为： (1 )比例参数KC,作用是加快调节，减小稳态误差。 (2)积分参数Ki，作用是减小稳态误差，提高无差度 精品文档
什么是过程控制系统？其基本分类方法有哪几种？ 过程控制系统通常是指连续生产过程的自动控制，是自动化技术中最重要的组成部分之一。基本分类方法有：按照设定值的形式不同【定值，随动，程序】；按照系统的结构特点【反馈，前馈，前馈-反馈复合】。 热电偶测量的基本定律是什么？常用的冷端补偿方式有哪些 均质材料定律：由一种均匀介质或半导体介质组成的闭合回路中，不论截面和长度如何以及沿长度方向上的温度分布如何，都不能产生热电动势，因此热电偶必须采用两种不同的导体或半导体组成，其截面和长度大小不影响电动势大小，但须材质均匀； 中间导体定律：在热电偶回路接入中间导体后，只要中间导体两端温度相同，则对热电偶的热电动势没有影响； 中间温度定律：一支热电偶在两接点温度为t 、t0 时的热电势，等于两支同温度特性热电偶在接点温度为t 、ta和ta、t0时的热电势之代数和。只要给出冷端为0℃时的热电势关系，便可求出冷端任意温度时的热电势,即 由于冷端温度受周围环境温度的影响，难以自行保持为某一定值，因此，为减小测量误差，需对热电偶冷端采取补偿措施，使其温度恒定。冷端温度补偿方法有冷端恒温法、冷端补偿器法、冷端温度校正法和补偿导线法。 为什么热电阻常用三线制接法？试画出其接线原理图并加以说明。 电阻测温信号通过电桥转换成电压时，热电阻的接线如用两线接法，接线电阻随温度变化会给电 桥输出带来较大误差，必须用三线接法，以抵消接线电阻随温度变化对电桥的影响。 对于DDZ－Ⅲ型热电偶温度变送器，试回答： 变送器具有哪些主要功能？ 变送器的任务就是将各种不同的检测信号转换成标准信号输出。 什么是变送器零点、零点迁移调整和量程调整？ 热电偶温度变送器的输入电路主要是在热电偶回路中串接一个电桥电路。电桥的功能是实现热电偶的冷端补偿和测量零点的调整。

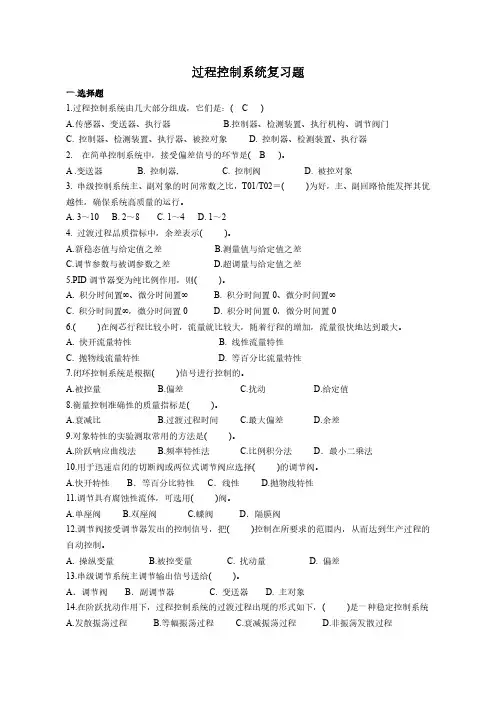

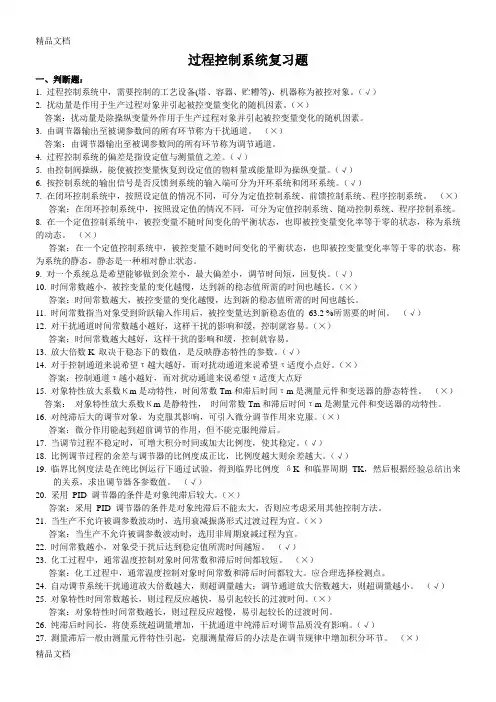

过程控制系统复习题 Company Document number：WTUT-WT88Y-W8BBGB-BWYTT-19998

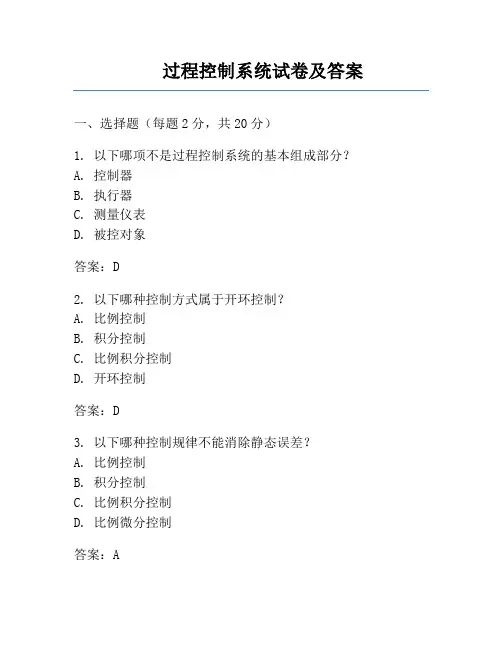

过程控制系统复习题 一.选择题（每题2分，共10题，共20分） 1.过程控制系统由几大部分组成，它们是：( C ) A.传感器、变送器、执行器 B.控制器、检测装置、执行机构、调节阀门 C. 控制器、检测装置、执行器、被控对象 D. 控制器、检测装置、执行器 2. 在简单控制系统中，接受偏差信号的环节是( B )。 A .变送器 B. 控制器, C. 控制阀 D. 被控对象 3. 串级控制系统主、副对象的时间常数之比，T01/T02＝( )为好，主、副回路恰能发挥其优越性，确保系统高质量的运行。 A. 3～10 B. 2～8 C. 1～4 D. 1～2 4. 过渡过程品质指标中，余差表示( )。 A.新稳态值与给定值之差 B.测量值与给定值之差 C.调节参数与被调参数之差 D.超调量与给定值之差 调节器变为纯比例作用，则( )。 A. 积分时间置∞、微分时间置∞ B. 积分时间置0、微分时间置∞ C. 积分时间置∞，微分时间置0 D. 积分时间置0，微分时间置0 6.( )在阀芯行程比较小时，流量就比较大，随着行程的增加，流量很快地达到最大。 A. 快开流量特性 B. 线性流量特性 C. 抛物线流量特性 D. 等百分比流量特性 7.闭环控制系统是根据( )信号进行控制的。 A.被控量 B.偏差 C.扰动 D.给定值 8.衡量控制准确性的质量指标是( )。 A.衰减比 B.过渡过程时间 C.最大偏差 D.余差
9.对象特性的实验测取常用的方法是( )。 A.阶跃响应曲线法 B.频率特性法 C.比例积分法 D．最小二乘法 10.用于迅速启闭的切断阀或两位式调节阀应选择( )的调节阀。 A.快开特性 B．等百分比特性 C．线性 D.抛物线特性 11.调节具有腐蚀性流体，可选用( )阀。 A.单座阀 B.双座阀 C.蝶阀 D．隔膜阀 12.调节阀接受调节器发出的控制信号，把( )控制在所要求的范围内，从而达到生产过程的自动控制。 A. 操纵变量 B.被控变量 C. 扰动量 D. 偏差 13.串级调节系统主调节输出信号送给( )。 A．调节阀 B．副调节器 C. 变送器 D. 主对象 14.在阶跃扰动作用下，过程控制系统的过渡过程出现的形式如下，( )是一种稳定控制系统 A.发散振荡过程 B.等幅振荡过程 C.衰减振荡过程 D.非振荡发散过程 15. 串级控制系统参数整定步骤应为( )。 A. 先主环，后副环 B.先副环后主环 C.只整定副环 D.没有先后顺序 16. 引起被调参数偏离给定值的各种因素称( )。 A.调节 B.扰动 C.反馈 D.给定 17.依据所测物理量的不同, 控制系统可分为( )。 A.压力控制系统、物位控制系统、流量控制系统、温度控制系统等 B.指示型、记录型、讯号型、远传指示型、累积型等 C.离散型和连续型
一、填空题 1、直流调速的种类有：改变电枢电压、电枢串电阻、弱磁调速。 2、实现无静差调速，则需要在控制电路中包含有积分环节。 3、比例调节器的输出量完全取决输入量。 4、多环控制系统的校正步骤为：先校正环。校正好后，并通过适当的等效变换、简化处理，再校正环。 5、典型Ⅰ型系统中，若以快速性为主，则宜取ζ= ，若以稳定性为主，则宜取ζ= 。 6、α=β配合控制的有环流可逆调速系统中存在的是环流。 7、两组晶闸管装置组成的可逆线路有两种接线方式为和。 8、直流电动机有两个独立的电路：电枢回路与励磁回路。 9、积分环节的输出量取决于积分环节的大小。 10、比例—积分调节器兼顾了系统的快速性和实现无静差的两个方面的要求，因此在自动控制系统中获得广泛的应用。 11、根据转速方向和它与电磁转矩间的关系，可分成四种工作状态：正向运行、正向制动、反向运行、反向制动。 12、双闭环调速系统的两个调节器一般采用调节器，实行联接。 13、采用比例调节器的调速系统，依靠系统的与的偏差进行工作，是一种有静差的调速系统。 14、自动调速指的是：由转速负反馈自动调节转速。 15、最大超调量是输出量与稳态值的最大偏差与稳态值之比。 17、有静差调速系统，其自动调节作用只能尽量减少系统的静差，而不能完全消除静差。 18、积分环节的输出量，取决于输入量对时间的累积过程。 19、反向运行的情况与正向运行相类似，只是由反组取代了正组。电压、电流、转矩与正向运行相反。 20、反馈控制的一般规律是：要想维持某一被控量不变或少受内部和外部干扰的影响，
只要引入该量的__反馈量__与__给定量__进行比较，用它们的___偏差__进行控制，组成__________即可。 21．直流电动机调压可获得调速，直流电动机调励磁可获得调速。 22．双闭环调速系统在稳定时，控制电压Ｕct的大小取决于。23．在转速负反馈单闭环有静差调速系统中，突减负载后又进入稳定运行状态，此时晶闸管整流装置的输出电压U d较之负载变化前是(增加、减少、不变)。 24．在单极式可逆ＰＷＭ变换器中，随着负载的减小，电流将（连续还是 断续），方向将（来回改变还是不变）。 25、若要实现无静差调速，应采用___________________或_____________________等。 26、非独立控制励磁的调速系统的调磁调速部分是_______________的闭环结构。 27、非独立控制励磁的调速系统调磁调速双闭环结构中，电动势环为，励磁电流环为。 28集成运算放大器的最大输出功率是有限的，一般不能直接驱动较大负载电流必须外加 29要满足系统的稳态精度的要求又要保证系统的稳定性，而且还要自有一定的裕量，必须设计合适的，使其达到期的性能指标． 30 在典型Ⅰ型系统中，当ζ=，此时系统对阶跃响应的超调量为。 二、判断题 1、在晶闸管调压调速电路的控制方法中，相位控制由于导通波形是工频正弦波一周期的一部分，低速时转速脉动较大。（） 2、在晶闸管调压调速电路的控制方法中，通断控制由于采用了“零”触发的控制方法，几乎不产生谐波污染。( ) 3、静止可控整流器在控制作用的快速性方面是微秒级的，而变流机组是秒级的。（） 4、电流转速双闭环调速系统在正常运行时，转速调节器是不会达到饱和状态的。（）

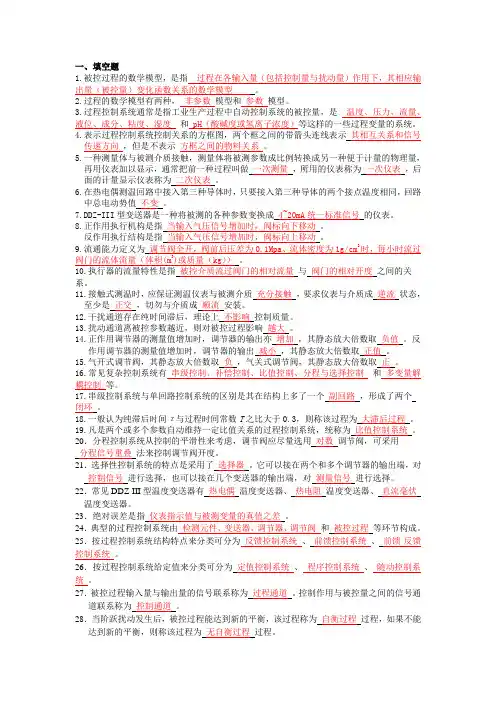

一：填空题 28分 1．过程控制系统一般由控制器、执行器、被控过程、测量变送等环节组成。 2．过程控制系统由工程仪表和被控过程两部分组成。 3．过程控制仪表的测量变送环节由传感器和变送器两部分组成。 4．过程检测仪表的接线方式有两种：电流二线制四线制、电阻三线制 5．工程中，常用引用误差作为判断进度等级的尺度。 6．压力检测的类型有三种，分别为：弹性式压力检测、应变式压力检测、压阻式压力检测 7．调节阀按能源不同分为三类：气动调节阀、电动调节阀、液动调节阀 8．电动执行机构本质上是一个位置伺服系统。 9．气动执行结构主要有薄膜式和活塞式两大类。 10. 理想流量特性有四类，分别是直线、对数、抛物线、快开。 11. 过程数学模型的求取方法有三种，分别是机理建模、试验建模、混合建模。 12．PID调节器分为模拟式和数字式两种。 13．造成积分饱和现象的内因是控制器包含积分控制作用，外因是控制器长期存在偏差。 14．自动控制系统稳定运行的必要条件是：闭环回路形成负反馈。 15． DCS的基本组成结构形式是“三点一线”。 二：名词解释 20分 1.过程控制：指根据工业生产过程的特点，采用测量仪表、执行机构和计算机等自动化工具，应用控制理论，设计工业生产过程控制系统，实现工业生产过程自动化。 2．积分饱和: 在积分控制范围内，积分控制输出与偏差的时间积分成正比，当控制输出达到一定限制后就不在继续上升或下降，这就是积分饱和现象。 3.串级控制系统：值采用两个控制器串联工作，主控制器的输出作为副控制器的设定值，由副控制器的输入去操纵调节阀，从而对住被控变量具有更好的控制效果。 4.比例控制系统：凡是两个或多个参数自动维持一定比例关系的过程控制系统，称为比例控制系统。 5均匀控制系统：控制量和被控量在一定范围内都缓慢而均匀的变化的系统，称为均匀控制系统。 6.超驰控制系统：指在一个控制系统中，设有两个控制器，通过高低值选择器选出能适应安全生产状态的控制信号，实现对生产过程的自动化控制。 7.分程控制系统：一个控制器的输出信号分段分别去控制两个或两个以上调节阀动作的系统称为分程控制系统。 8.阀位控制系统：是综合考虑快速性、有效性、经济性和合理性的一种控制系统。 9.集散控制系统：是把控制技术、计算机技术、图像显示技术及通信技术结合起来，实现对生产过程的监视控制和管理的系统。 10.现场总线：是指将现场设备与工业控制单元、现场操作站等互联而成的计算机网络，具有全数字化、分散、双向传输和多分枝的特点，是工业控制网络向现场级发展的产物。 三：简答题 32分 1.什么是PID，它有哪三个参数，各有什么作用?怎样控制？ 答： PID是比例-积分-微分的简称。其三个参数及作用分别为： （1）比例参数KC，作用是加快调节，减小稳态误差。 （2）积分参数Ki，作用是减小稳态误差，提高无差度 （3）微分参数Kd，作用是能遇见偏差变化趋势，产生超前控制作用，减少超调量，减少调节时间。2．正反方向判断气开气关,如何选择？ P84 答：所谓起开式，是指当气体的压力信号增大时，阀门开大；气关式则相反，压力增大时，阀门关小。气动调节阀气开气关形式的选择，主要从工艺生产的安全来考虑的。详见例题3-5 气开气关调节阀的选择主要是从生产安全角度和工艺要求考虑的，当信号压力中断时应避免损坏设备和伤害操作人员。如阀门处于开的位置时危害性小，则应选气关式反之选用气开式。 3.控制器正反方向判断 P133
《 自动控制原理B 》 试题A 卷答案 一、单项选择题（本大题共5小题，每小题2分，共10分） 1．若某负反馈控制系统的开环传递函数为 5 (1) s s +，则该系统的闭环特征方程为 ( D )。 A ．(1)0s s += B. (1)50s s ++= C.(1)10s s ++= D.与是否为单位反馈系统有关 2．梅逊公式主要用来（ C ）。 A.判断稳定性 B.计算输入误差 C.求系统的传递函数 D.求系统的根轨迹 3．关于传递函数，错误的说法是 ( B )。 A.传递函数只适用于线性定常系统； B.传递函数不仅取决于系统的结构参数，给定输入和扰动对传递函数也有影响； C.传递函数一般是为复变量s 的真分式； D.闭环传递函数的极点决定了系统的稳定性。 4．一阶系统的阶跃响应（ C ）。 A ．当时间常数较大时有超调 B ．有超调 C ．无超调 D ．当时间常数较小时有超调 5. 如果输入信号为单位斜坡函数时，系统的稳态误差为无穷大，则此系统为（ A ） A ． 0型系统 B. I 型系统 C. II 型系统 D. III 型系统 二、填空题（本大题共7小题，每空1分，共10分） 1．一个自动控制系统的性能要求可以概括为三个方面：___稳定性、快速性、__准确性___。 2.对控制系统建模而言，同一个控制系统可以用不同的 数学模型 来描述。 3. 控制系统的基本控制方式为 开环控制 和 闭环控制 。 4. 某负反馈控制系统前向通路的传递函数为()G s ，反馈通路的传递函数为()H s ，则系统 的开环传递函数为()()G s H s ，系统的闭环传递函数为 () 1()() G s G s H s + 。 5 开环传递函数为2(2)(1) ()()(4)(22) K s s G s H s s s s s ++= +++，其根轨迹的起点为0,4,1j --±。 6. 当欠阻尼二阶系统的阻尼比减小时，在单位阶跃输入信号作用下，最大超调量将 增大 。 7.串联方框图的等效传递函数等于各串联传递函数之 积 。 三、简答题（本题10分） 图1为水温控制系统示意图。冷水在热交换器中由通入的蒸汽加热，从而得到一定温度的热水。冷水流量变化用流量计测量。试绘制系统方框图，并说明为了保持热水温度为期望值，系统是如何工作的？系统的被控对象和控制装置各是什么？

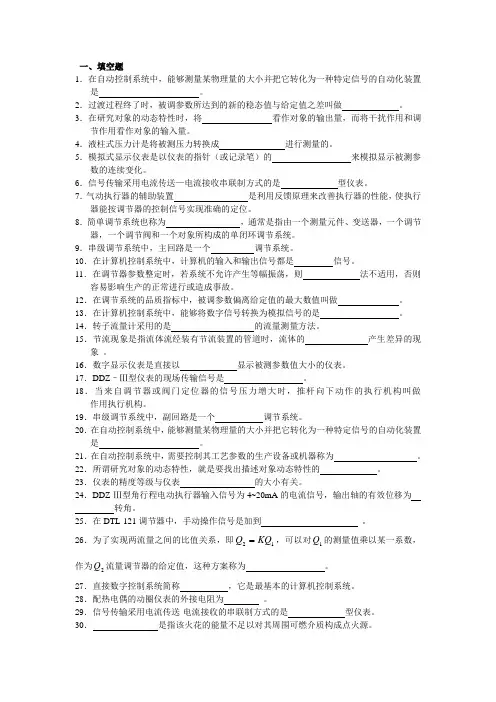

过程控制系统试卷C卷 一、填空题（每空1.5分）（本题33分） 1、过程控制系统一般由控制器、执行器、被控过程和测量变送等环组成。 2、过程控制系统由工程仪表和被控过程两部分组成。 3、压力检测的类型有三种，分别为：弹性式压力检测、应变式压力检测、压阻式压力检测。 4、气动执行结构主要有薄膜式和活塞式两大类。 5、根据使用的能源不同，调节阀可分为气动调节阀、电动调节阀和液动调节阀三大类。 6、过程数学模型的求取方法一般有机理建模、试验建模和混合建模。 7、积分作用的优点是可消除稳态误差(余差)，但引入积分作用会使系统稳定性下降。 8、在工业生产中常见的比值控制系统可分为单闭环比值控制、双闭 环比值控制和变比值控制三种。 9、造成积分饱和现象的内因是控制器包含积分控制作用，外因是控制器长 期存在偏差。 二、名词解释题（每小题5分）（本题15分） 1、过程控制：指根据工业生产过程的特点，采用测量仪表、执行机构和计算机等自动化工具，应用控制理论，设计工业生产过程控制系统，实现工业生产过程自动化。 2、串级控制系统：值采用两个控制器串联工作，主控制器的输出作为副控制器的设定值，由副控制器的输入去操纵调节阀，从而对住被控变量具有更好的控制效果。 3、现场总线：是指将现场设备与工业控制单元、现场操作站等互联而成的计算机网络，具有全数字化、分散、双向传输和多分枝的特点，是工业控制网络向现场级发展的产物。 三、简答题（每小题8分）（本题32分） 1、什么是PID，它有哪三个参数，各有什么作用?怎样控制？ 答：PID是比例-积分-微分的简称。其三个参数及作用分别为：（1）比例参数KC，作用是加快调节，减小稳态误差。（2）积分参数Ki，作用是减小稳态误差，提高无差度（3）微分参数Kd，作用是能遇见偏差变化趋势，产生超前控制作用，减少超调量，减少调节时间。 2、前馈与反馈的区别有哪些？ 答：（1）控制依据：反馈控制的本质是“基于偏差来消除偏差”，前馈控制是“基于扰动消除扰动对被控量的影响”。
过程控制系统习题 答案
什么是过程控制系统？其基本分类方法有哪几种？ 过程控制系统一般是指连续生产过程的自动控制，是自动化技术中最重要的组成部分之一。基本分类方法有：按照设定值的形式不同【定值，随动，程序】；按照系统的结构特点【反馈，前馈，前馈-反馈复合】。 热电偶测量的基本定律是什么？常见的冷端补偿方式有哪些 均质材料定律：由一种均匀介质或半导体介质组成的闭合回路中，不论截面和长度如何以及沿长度方向上的温度分布如何，都不能产生热电动势，因此热电偶必须采用两种不同的导体或半导体组成，其截面和长度大小不影响电动势大小，但须材质均匀； 中间导体定律：在热电偶回路接入中间导体后，只要中间导体两端温度相同，则对热电偶的热电动势没有影响； 中间温度定律：一支热电偶在两接点温度为t 、t0 时的热电势，等于两支同温度特性热电偶在接点温度为t 、ta和ta、t0时的热电势之代数和。只要给出冷端为0℃时的热电势关系，便可求出冷端任意温度时的热电势,即 由于冷端温度受周围环境温度的影响，难以自行保持为某一定值，因此，为减小测量误差，需对热电偶冷端采取补偿措施，使其温度恒定。冷端温度补偿方法有冷端恒温法、冷端补偿器法、冷端温度校正法和补偿导线法。 为什么热电阻常见三线制接法？试画出其接线原理图并加以说明。
电阻测温信号经过电桥转换成电压时，热电阻的接线如用两线接法，接线电阻随温度变化会给电桥输出带来较大误差，必须用三线接法，以抵消接线电阻随温度变化对电桥的影响。 对于DDZ－Ⅲ型热电偶温度变送器，试回答： 变送器具有哪些主要功能？ 变送器的任务就是将各种不同的检测信号转换成标准信号输出。 什么是变送器零点、零点迁移调整和量程调整？ 热电偶温度变送器的输入电路主要是在热电偶回路中串接一个电桥电路。电桥的功能是实现热电偶的冷端补偿和测量零点的调整。 大幅度的零点调整叫零点迁移。实用价值是：有些工艺的参数变化范围很小，例如，某设备的温度总在500～1000度之间变化。如果仪表测量范围在0 ～1000度之间，则500℃以下测量区域属于浪费。因为变送器的输出范围是一定的。可经过零点迁移，配合量程调整，使仪表的测量范围在500～1000℃之间，可提高测量精度。
第1章过程控制 1-1 过程控制有哪些主要特点？为什么说过程控制多属慢过程参数控制？ 解：1．控制对象复杂、控制要求多样 2. 控制方案丰富3．控制多属慢过程参数控制4．定值控制是过程控制的一种主要控制形式5．过程控制系统由规范化的过程检测控制仪表组成 1-2 什么是过程控制系统？典型过程控制系统由哪几部分组成？ 解：过程控制系统：一般是指工业生产过程中自动控制系统的变量是温度、压力、流量、液位、成份等这样一些变量的系统。 组成：由被控过程和过程检测控制仪表（包括测量元件，变送器，调节器和执行器）两部分组成。 1-4 说明过程控制系统的分类方法，通常过程控制系统可分为哪几类？ 解：分类方法说明：按所控制的参数来分，有温度控制系统、压力控制系统、流量控制系统等；按控制系统所处理的信号方式来分，有模拟控制系统与数字控制系统；按控制器类型来分，有常规仪表控制系统与计算机控制系统；按控制系统的结构和所完成的功能来分，有串级控制系统、均匀控制系统、自适应控制系统等；按其动作规律来分，有比例（P）控制、比例积分（PI）控制，比例、积分、微分（PID）控制系统等；按控制系统组成回路的情况来分，有单回路与多回路控制系统、开环与闭环控制系统；按被控参数的数量可分为单变量和多变量控制系统等。
通常分类：1．按设定值的形式不同划分：（1）定值控制系统（2）随动控制系统（3）程序控制系统 2．按系统的结构特点分类：（1）反馈控制系统（2）前馈控制系统（3）前馈—反馈复合控制系统 1-5 什么是定值控制系统 解：在定值控制系统中设定值是恒定不变的，引起系统被控参数变化的就是扰动信号。 1-6 什么是被控对象的静态特性？什么是被控对象的动态特性？二者之间有什么关系？ 解：被控对象的静态特性：稳态时控制过程被控参数与控制变量之间的关系称为静态特性。 被控对象的动态特性：。系统在动态过程中，被控参数与控制变量之间的关系即为控制过程的动态特性。 1-7 试说明定值控制系统稳态与动态的含义。为什么在分析过程控制系统得性能时更关注其动态特性？ 解：稳态：对于定值控制，当控制系统输入（设定值和扰动）不变时，整个系统若能达到一种平衡状态，系统中各个组成环节暂不动作，它们的输出信号都处于相对静止状态，这种状态称为稳态（或静态）。 动态：从外部扰动出现、平衡状态遭到破坏、自动控制装置开始动作，到整个系统又建立新的稳态（达到新的平衡）、调节过程结束的这一段时间，整个系统各个环节的状态和参数都处于变化的过程之中，这种状态称为动态。

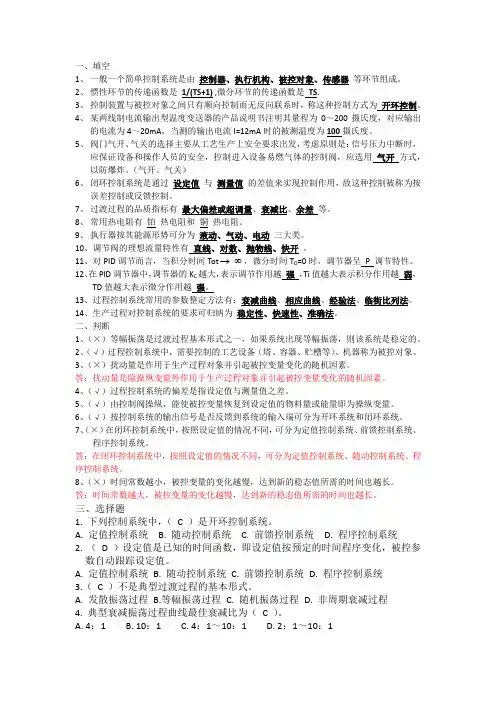

过程控制系统试题 一、填空题（20'） 1、典型的过程控制系统由控制器、执行机构、被控对象和测量变送装置等环节构成。 2、对过程控制系统的基本性能要求有三点，分别为稳定性、快速性、和准确性。 3、根据使用的能源不同，调节阀可分为气动调节阀、液动调节阀和电动调节阀三大类。 4、扰动通道静态放大系数越大，则系统的稳态误差越大。控制通道的静态放大系数越大，表示控制作用越灵敏，克服扰动能力越强。 5、串级控制系统主回路一般是一个定值控制系统，副回路一般是一个随动控制系统。 6、常用的解耦控制设计方法有前馈补偿解耦、反馈解耦法、对角解耦法、单位阵解耦法。 二、单项选择题（10'） 1、在过程控制系统过渡过程的质量指标中,( C )是衡量系统快速性的质量指标。 A）最大偏差B）衰减比C）振荡周期D）余差 2、下列叙述中不是串级控制系统的特点的是( C ) A．结构上由两个闭环组成B．对二次扰动有很明显的克服作用C．系统中有两个调节阀D．提高了整个系统的响应速度 3、串级控制系统系统中存在的二次扰动来源于它的（B）
A）主回路B）副回路C）主副回路都有D）不能确定 4、下面前馈控制系统中对过程的控制质量没有影响的是（D） A）控制通道放大倍数Ko B）扰动通道放大倍数Kf C）扰动通道时间常数D）扰动通道纯滞后时间 5、用于迅速启闭的切断阀或两位式调节阀应选择( A )特性的调节阀。 A、快开特性 B、等百分比特性 C、线性 D、抛物线特性 三、判断题（10'） 1、串级控制系统中应使主要和更多的干扰落入副回路。（√） 2、过程控制系统的偏差是指设定值与测量值之差。（√） 3、扰动量是作用于生产过程对象并引起被控变量变化的随机因素（×）答案：扰动量是除操纵变量外作用于生产过程对象并引起被控变量变化的随机因素。 4、对干扰通道时间常数越小越好，这样干扰的影响和缓，控制就容易。（×） 答案：时间常数越大越好，这样干扰的影响和缓，控制就容易 5、串级控制系统中主调节器以“先调”、“快调”、“粗调”克服干扰。（×）答案：串级控制系统中主调节器以“慢调”、“细调”作用，使主参数稳定在设定值上，副调节器则以“先调”、“快调”、“粗调”克服干扰。 6、测量滞后一般由测量元件特性引起，克服测量滞后的办法是在调节规律中增加积分环节。（×） 答案：微分作用能起到超前调节的作用，因此能克服纯滞后；积分作用能克服余差。
自动控制原理 一、简答题：（合计20分,共4个小题，每题5分） 1. 如果一个控制系统的阻尼比比较小，请从时域指标和频域指标两方面 说明该系统会有什么样的表现？并解释原因。 2. 大多数情况下，为保证系统的稳定性，通常要求开环对数幅频特性曲 线在穿越频率处的斜率为多少？为什么？ 3. 简要画出二阶系统特征根的位置与响应曲线之间的关系。 4. 用根轨迹分别说明，对于典型的二阶系统增加一个开环零点和增加一 个开环极点对系统根轨迹走向的影响。 二、已知质量-弹簧-阻尼器系统如图(a)所示，其中质量为m 公斤，弹簧系数为k 牛顿/米，阻尼器系数为μ牛顿秒/米，当物体受F = 10牛顿的恒力作用时，其位移y (t )的的变化如图(b)所示。求m 、k 和μ的值。(合计20分) F ) t 图(a) 图(b) 三、已知一控制系统的结构图如下，（合计20分,共2个小题，每题10分） 1） 确定该系统在输入信号()1()r t t =下的时域性能指标：超调量%σ，调 节时间s t 和峰值时间p t ； 2） 当()21(),()4sin 3r t t n t t =?=时，求系统的稳态误差。
四、已知最小相位系统的开环对数幅频特性渐近线如图所示，c ω位于两个交接频率的几何中心。 1） 计算系统对阶跃信号、斜坡信号和加速度信号的稳态精度。 2） 计算超调量%σ和调节时间s t 。（合计20分,共2个小题，每题10分） [ 1 %0.160.4( 1)sin σγ =+-, s t = 五、某火炮指挥系统结构如下图所示，()(0.21)(0.51) K G s s s s = ++系统最 大输出速度为2 r/min ，输出位置的容许误差小于2 ，求： 1） 确定满足上述指标的最小K 值，计算该K 值下的相位裕量和幅值裕 量； 2） 前向通路中串联超前校正网络0.41 ()0.081 c s G s s +=+，试计算相位裕量。 （合计20分,共2个小题，每题10分） (rad/s)
过程控制系统试题一 一、选择题(10×3分) 1、过程控制系统由几大部分组成，它们是:( c ) A.传感器、变送器、执行器 B.控制器、检测装置、执行机构、调节阀门 C. 控制器、检测装置、执行器、被控对象 D. 控制器、检测装置、执行器 2、在过程控制系统过渡过程的质量指标中, ( A )反映控制系统稳定程度的指标 A.超调量 B.衰减比 C.最大偏差 D.振荡周期 3、下面对过程的控制质量没有影响的是: ( D ) A .控制通道放大倍数K B.扰动通道放大倍数K Of C.扰动通道时间常数 D.扰动通道纯滞后时间 4、在对象特性中，( )是静特性。 A. 放大系数Κ B. 时间常数T C.滞后时间τ D.传递函数 5、选择调节参数应尽量使调节通道的( ) A.功率比较大 B.放大系数适当大 C.时间常数适当小 D.滞后时间尽量小 6、在简单控制系统中，接受偏差信号的环节是( )。 A .变送器 B. 控制器, C. 控制阀 D. 被控对象 7、下列说法正确的是( )。 A. 微分时间越长，微分作用越弱; B. 微分时间越长，微分作用越强; C. 积分时间越长，积分时间越弱; D. 积分时间越长，积分时间越强。 8、调节阀按其使用能源不同可分为( )三种。 A(电动 B(液动 C(气动 D(压动 9、打开与控制阀并联的旁路阀，会使可调比(A)。 A.变小 B.变大 C.不变 D. 为零 10、串级控制系统主、副对象的时间常数之比，T/T,( )为好，主、副回路恰能发挥其优0102
越性，确保系统高质量的运行。 A. 3,10 B. 2,8 C. 1,4 D. 1,2 二、判断题(10×2分) 1、过程控制系统中，需要控制的工艺设备(塔、容器、贮糟等)、机器称为被控对象。( ) 2、调节阀的结构形式的选择首先要考虑价格因素。( ) 3、当生产不允许被调参数波动时，选用衰减振荡形式过渡过程为宜。( ) 4、临界比例度法是在纯比例运行下进行的。通过试验，得到临界比例度δ和临界周期T，然后KK根据经验总结出来的关系，求出调节器各参数值。( ) 5、一般来说，测量变送环节的作用方向总是正的。( ) 6、均匀控制系统单从结构上看与简单控制是不同的。( ) 7、采取分程控制通常可以提高控制阀的可调比。( ) 8、积分饱和通常不影响控制系统品质。( ) 9、干扰进入调节系统的位置离调节阀越近，离测量元件越远，调节质量越好。( ) 10、串级调节系统要求对主参数和副参数均应保证实现无差控制。( ) 三、简答题(4×5分) 1、按照设定值的不同形式, 过程控制系统可分为哪几类, 2、何为控制阀的理想流量特性和工作流量特性,常用的调节阀理想流量特性有哪些, 3、前馈控制与反馈控制的区别有哪些, 4、什么叫积分饱和,在选择性控制系统中防止积分饱和的方法一般有几种, 四、(10分)某化学反应过程要求参与反应的A、B两物料保持 F:F,4:2.5AB 的比例，两物料的最大流量 3F,625m/hAmax , 3F,290m/hBmax
一、选择题（10×3分） 1、过程控制系统由几大部分组成，它们是：( ) A.传感器、变送器、执行器 B.控制器、检测装置、执行机构、调节阀门 C. 控制器、检测装置、执行器、被控对象 D. 控制器、检测装置、执行器 2、在过程控制系统过渡过程的质量指标中, ( )反映控制系统稳定程度的指标 A.超调量 B.衰减比 C.最大偏差 D.振荡周期 3、下面对过程的控制质量没有影响的是: ( ) A .控制通道放大倍数K O B.扰动通道放大倍数K f C.扰动通道时间常数 D.扰动通道纯滞后时间 4、在对象特性中，( )是静特性。 A. 放大系数Κ B. 时间常数T C.滞后时间τ D.传递函数 5、选择调节参数应尽量使调节通道的( ) A.功率比较大 B.放大系数适当大 C.时间常数适当小 D.滞后时间尽量小 6、在简单控制系统中，接受偏差信号的环节是( )。 A .变送器 B. 控制器, C. 控制阀 D. 被控对象 7、下列说法正确的是( )。 A. 微分时间越长，微分作用越弱； B. 微分时间越长，微分作用越强； C. 积分时间越长，积分时间越弱； D. 积分时间越长，积分时间越强。 8、调节阀按其使用能源不同可分为( )三种。 A．电动 B．液动 C．气动D．压动 9、打开与控制阀并联的旁路阀，会使可调比(A)。 A.变小 B.变大 C.不变 D. 为零 10、串级控制系统主、副对象的时间常数之比，T01/T02＝( )为好，主、副回路恰能发挥其优越性，确保系统高质量的运行。 A. 3～10 B. 2～8 C. 1～4 D. 1～2 二、判断题（10×2分） 1、过程控制系统中，需要控制的工艺设备(塔、容器、贮糟等)、机器称为被控对象。( ) 2、调节阀的结构形式的选择首先要考虑价格因素。( ) 3、当生产不允许被调参数波动时，选用衰减振荡形式过渡过程为宜。( ) 4、临界比例度法是在纯比例运行下进行的。通过试验，得到临界比例度δK和临界周期T K，然后根据经验总结出来的关系，求出调节器各参数值。( ) 5、一般来说，测量变送环节的作用方向总是正的。( ) 6、均匀控制系统单从结构上看与简单控制是不同的。( ) 7、采取分程控制通常可以提高控制阀的可调比。( ) 8、积分饱和通常不影响控制系统品质。( ) 9、干扰进入调节系统的位置离调节阀越近，离测量元件越远，调节质量越好。( ) 10、串级调节系统要求对主参数和副参数均应保证实现无差控制。( ) 三、简答题（4×5分） 1、按照设定值的不同形式, 过程控制系统可分为哪几类 2、何为控制阀的理想流量特性和工作流量特性常用的调节阀理想流量特性有哪些 3、前馈控制与反馈控制的区别有哪些 4、什么叫积分饱和在选择性控制系统中防止积分饱和的方法一般有几种 四、（10分）某化学反应过程要求参与反应的A、B两物料保持 5.2:4 := B A F F 的比例，两物 料的最大流量 h m F A / 6253 max = , h m F B / 2903 max = 。通过观察发现A、B两物料流量因管线压 力波动而经常变化。根据上述情况，要求： 1）设计一个比较合适的比值控制系统。2）计算该比值系统的比值系数。 五、（20分）如图所示的氨冷器，用液氨冷却铜液，要求出口铜液温度恒定。为保证氨冷器内有一定的汽化空间，避免液氨带入冰机造成事故，采用温度―液位串级控制。 1）此串级控制系统的主副被控变量各是什么 2) 试设计温度—液位串级控制系统完成该控制方案
一、填空题（每空1分，共15分） 1、反馈控制又称偏差控制，其控制作用是通过给定值与反馈量的差值进行的。 2、复合控制有两种基本形式：即按输入的前馈复合控制和按扰动的前馈复合控制。 3、两个传递函数分别为G1(s)与G2(s)的环节，以并联方式连接，其等效传递函数为() G s，则G(s) 为G1(s)+G2(s)（用G1(s)与G2(s)表示）。 4、典型二阶系统极点分布如图1所示， ω， 则无阻尼自然频率= n 7 其相应的传递函数为，由于积分环节的引入，可以改善系统的稳态性能。 1、在水箱水温控制系统中，受控对象为水箱，被控量为水温。 2、自动控制系统有两种基本控制方式，当控制装置与受控对象之间只有顺向作用而无反向联系时，称为开环控制系统；当控制装置与受控对象之间不但有顺向作用而且还有反向联系时，称为闭环控制系统；含有测速发电机的电动机速度控制系统，属于闭环控制系统。 3、稳定是对控制系统最基本的要求，若一个控制系统的响应曲线为衰减振荡，则该系统稳定。判断一个闭环线性控制系统是否稳定，在时域分析中采用劳斯判据；在频域分析中采用奈奎斯特判据。 4、传递函数是指在零初始条件下、线性定常控制系统的输出拉氏变换与输入拉氏变换之比。
5、设系统的开环传递函数为2(1)(1) K s s Ts τ++ arctan 180arctan T τωω--。 6、频域性能指标与时域性能指标有着对应关系，开环频域性能指标中的幅值穿越频率c ω对应时域性能指标调整时间s t ，它们反映了系统动态过程的。 1、对自动控制系统的基本要求可以概括为三个方面，即：稳定性、快速性和准确性。 是指闭环传系统的性能要求可以概括为三个方面，即：稳定性、准确性和快速性，其中最基本的要求是稳定性。 2、若某单位负反馈控制系统的前向传递函数为()G s ，则该系统的开环传递函数为()G s 。 3、能表达控制系统各变量之间关系的数学表达式或表示方法，叫系统的数学模型，在古典控制理 论中系统数学模型有微分方程、传递函数等。 4、判断一个闭环线性控制系统是否稳定，可采用劳思判据、根轨迹、奈奎斯特判据等方法。
