单梁起重机验收标准 HUA system office room 【HUA16H-TTMS2A-HUAS8Q8-HUAH1688】
行车验收标准 一、技术文件及资料： 1、特种设备的设计文件、产品质量合格证明、检验合格报告等相关技术资料和文件； 2、与采购设备相符的设备安装图、电气原理图、电气接线图，机械结构图、使用说明 书、装箱单、易损件清单（可以提供电子版情况下提供电子版，如若不可则提供2份纸质文档）。； 二、实物验收： 1、比对装箱单，确认设备配件及随机附件数量； 2、安装尺寸、位置要求：以我方议定的设备安装图为准； 3、所有部件外观油漆检查，确认各部分无漏喷、无明显色差； 检查方式：目测 4、所有部件焊缝检查，确认各部分无开焊，焊缝平整光滑； 检查方式：目测、戴线手套手摸 5、滑触线安装验收标准及工具： 1）滑触线之间的水平或垂直距离应一致，偏差≤10mm（卡尺） 2）接触面安装在一水平面上，其两端高差不能大于1mm（激光水平仪） 3）滑触线长度超过50m时，为适应温度变化应设补偿装置；
三、使用功能验收： 1、操纵机构的操作方向应与起重机的各机构运转方向相符。 检查方式及标准：现场操作，方向相符 2、依次开动各机构的电动机，其运转应正常，大车和小车运行时不应卡轨；各制动器能 准确及时有效动作，极限位置限位开关及安全装置动作应灵敏有效。起重机防碰撞装置、缓冲器保护有效； 测试方式及标准： 1）防碰撞装置、缓冲器有明显缓冲作用，每台测试2次； 2）大车和小车运行时无卡轨现象，每台往复运行5次； 3）制动器在控制停止后立即制动，每台测试5次； 4）极限限位开关在接触后大车立即停止运行，每台测试2次。 3、空载运行先开动提升机构，进行空负荷升降操作，使小车在全程上往返运行，空载 试运转应不少于3次； 检查标准：无异响、无停顿。 4、额定负荷运行测试； 测试方法及标准：小车停在桥式起重机的跨中，分别加负荷做起升试运转，直至 加到额定负荷后，使小车在桥架全程上往返运行数次，各部正常，卸去负荷后桥 架结构应无异常。 5、超额定负荷载重试验（1.25倍额定负荷）； 测试方法及标准：小车停在桥式起重机的跨中，缓慢提升1.25倍额定起重的负荷离地面高度为100mm~200mm时，悬吊停留时间不应少于10min，起重机应无失稳现
电动单梁悬挂起重机 Electrical Single Girder Suspension Crane 结构形式：由起升机构及小车、单主梁及端梁、电控箱、操作系统、安全防护系统等组成；General: hoisting and trolly, single girder and carridge, electric cabinet, electrical system, space saving design; 驱动装置：鼠笼式电机(60%ED)+硬齿面减速机(HRC60)+盘式制动器(三合一)，免维护；Driving: 60% ED heavy duty motor + hardern gear + disc brake(three in one), maintenance free; 操作模式：有线地操(IP65，寿命50万次)、无线遥控； Control mode: pendent / remote system; 电机防护等级IP55、F级绝缘、高强镀锌钢丝绳、声光报警等、大小车变频调速、运行平稳；IP55, F class isolation, heavy duty Galvanized wire rope, horn, invoter drive system，operate smoothly; 公司简介 德仕达起重输送设备成立于市经济技术开发区，是专业从事起重设备、物料输送设备、非标物流设备等产品设计、生产、安装、调试及相关技术咨询服务的专业性公司。德仕达公司
完全按照现代化标准布局兴建超过23000平方米的现代化厂房，拥有自动化切割、焊接以及各种机加工设备，保障向客户提供一流的欧式起重设备及物料输送产品。德仕达产品主要营销地有蒙,等地。其主要产品包括欧式起重机，悬吊，起重机，电动悬挂起重机，KBK,电动单双梁起重机，柔性悬挂起重机，桥式起重机，门式起重机，半门式起重机，悬臂吊，进口国产起重机，起重设备配件，科尼起重机，SWF起重机，移动式门吊,进口葫芦，立柱式悬臂吊,墙壁吊,龙门吊,防爆葫芦,天车，吊车,门吊起重机悬臂吊kbk 电动葫芦单双梁起重机kbk起重机kbk轨道kbk小车kbk行车kbk悬臂吊门式起重机桥式起重机起重设备配件等。 德仕达起重机采用欧式起重机的整体设计，加上国际知名部件供货商如：SWF、DEMAG、ABUS、VERLINDE、NOVOCRANE、V AHLE、KITO等公司的长期合作，保证了德仕达起重设备具有高质量、高性能、相对低成本的特点，满足客户的不同要求。 德仕达起重输送设备专业生产不同规格的：电动单梁起重机、电动葫芦桥式起重机、悬挂起重机、柔性悬挂起重机（KBK）、门式起重机、立柱式及移动式旋臂吊、墙臂吊及自动化物料输送设备。 德仕达公司拥有具备现代意识的专业设计团队、管理团队，我们的专业生产及服务队伍，从客户的要求出发，为客户提供起重输送设备的设计、制造、改造以及安装调试与维修保养，用我们的专业服务，全天候、全方位保证客户的生产链始终无故障运行。
The prerequisite for vigorously developing our productivity is that we must be responsible for the safety of our company and our own lives. （安全管理） 单位：___________________ 姓名：___________________ 日期：___________________ 单梁起重机安全操作规程(2021)
单梁起重机安全操作规程(2021)导语：建立和健全我们的现代企业制度，是指引我们生产劳动的方向。而大力发展我们生产力的前提，是我们必须对我们企业和我们自己的生命安全负责。可用于实体印刷或电子存档（使用前请详细阅读条款）。 一、开车前应认真检查设备机械、电气部分和防护保险装置（紧急断电停止装置和限位装置），确认设备和装置灵敏准确、安全可靠；确认起吊绳、钩无损伤，并与起吊物的重量匹配，方可使用。 二、工作停歇时，不得将起重物悬在空中停留；运动中，地面有人或落放吊件时，应予以告示；严禁吊物从人员上方越过；操作人员不得站立在行车起吊物经过的方向；吊运物件不得离地过高。 三、检修行车时，应停靠在安全的地点，切断电源，挂上“禁止合闸”的警示牌。 四、重吨位的物件起吊时，应先稍离地试吊，确认吊挂平稳，制动良好，然后升高，缓慢运行，不准同时操作多个方向的控制按纽。 五、运行时由于突然故障而引起吊件下滑时，必须采取紧急措施向无人处降落。 六、机床操作人员在使用行车起吊机床上的工件时，在卡盘或顶针未松开，工件可以自由搬动前，不得将起吊绳络住工件或用起吊钩
电动单梁起重机技术要求 一、技术标准 1、GB/T3811-2008起重机设计规范 2、GB/T6067-85起重机械安全规程 3、GB/T14405-93通用桥式起重机 4、GB50055-93通用用电设备配电设计规范（起重运输设备） 5、JB1036-82通用桥式起重机技术条件 6、GB/T10183-2005桥式和门式起重机制造及轨道安装 7、GB10051起重吊钩 8、JB4315起重机电控设备标准 9、GB12602-90起重机械超载保护装置安全技术规范 10、GB8918-2008标准 二、产品主要技术参数 1、数量：1台 2、产品名称：电动单梁起重机 4、额定起重量：3.5t 5、跨度：16.5m 6、工作级别：A3 7、起升高度：6m 8、安装地点：车间室内 三、产品技术要求： 起重机设计必须符合“中华人民共和国起重机械安全规程”（GB6067-85）;起重机制造应符合GB/T14405-93的有关规定；起重机起升机构必须设有超载限制器；起重机必须设有警报装置；起重机起升和运行系统都必须设置限位器及导绳器。 （一）钢结构部分 1、起重机钢结构设计合理、结构优化、符合规范和标准，满足强度、刚度和稳定性要求，设计中应充分考虑现场的工作环境。 2、起重机的钢结构主要有主梁、支腿等组成；主梁与支腿为刚性连接。 3、主梁钢板材料必须符合国家的相应规范，并具有合格证，刚度满足国家标准要求，主要钢结构材料应具有良好的焊接工艺性，主要钢结构材料采用不低于Q235-B，使用的材料具有材质报告及相应的合格证书。主要焊缝必须进行射线无损探伤，并出具探伤报告。 （二）大小车
检索号 37-F2792CB-J40 ***********************************************************嘉峪关宏晟电热有限责任公司二期 2×300MW机组工程 ********************************************** 起重机械技术规范书
1、概述 嘉峪关宏晟电热有限责任公司二期工程安装两台300MW引进型汽轮发电机组，和两台1025t/h燃煤锅炉，根据工艺系统及辅助车间设备配置要求，两台机组需设置有关起重设施。特编制本技术规范书。 2、安装条件：
3、起重机规格（空格由投标方填写）：
1
3.技术要求： 3.1工作级别：A5 3.2电源：三相交流、380V、50Hz 3.3大车导电形式采用：“H”型节能滑线（用户自备） 3.4 起重机的结构和机构部件的设计全部应考虑承受动静载荷以及由于碰击所引起的外力。 3.5起重机的小车运行机构的设计应允许在空载全速运行时，在断掉电源的情况下缓冲器碰撞。 3.6吊钩材料应允许采用优质碳素钢锻制，并经热处理。吊全速运行时，在断掉电源的情况下与缓冲器碰撞。 3.7 起吊绳应是具有挠性的钢丝绳，长度应满足在最大起吊高度时，吊绳在卷筒上还应留有不小于两圈的足够安全圈数 3.8 卷筒、锻造卷筒的毛胚件在加工前应进行应力消除，卷筒的直径和长度要满足当起吊在最低极限位置时能使钢丝绳在卷筒上留有不小于两圈的安全圈数和三圈固定圈。压板及螺栓紧固可靠。 3.9轴承（包括电机轴承）应具有不小于5000小时的工作寿命，可以是滚珠轴承或滚柱轴承。 3.10起重机在制动闸失灵时，吊件应在控制速度下降落，起升机构采用双液制动器，每个制动器的安全系数不低于1.25倍。 3.11起重机的操作余量：100%额定负荷下，只要需方适当调节起吊装置的制动闸，能正确操作。 3.12电气设备包括电动机及其控制设备，起动性能应与机械部分相匹配。 3.12电气设备包括必要的电动机操作器、制动闸控制器等以及某些便于必要的电磁开关、电阻器、保护电器、限位开关、电缆、照明检修的设施等。行车本题上装设供夜间工作使用的探照灯，功率不小于1KW。 3.13电动机（包括控制设备等）的电源为380V三相三线50Hz 电压波动为85%-110%UH，电动机额定力矩应符合国家有关起重机电气设备配备标准。 3.14每个起吊装置内有一个自动复位式限位开关，保证控制起吊电机主电路起升限位，当吊钩达到移动上限时，起吊电机电路就被断开。 3.15行车限轨器装置、限位开关（大车）装置由需方提供。 3.16起重机所有钢材须经喷丸处理。 3.17起重机油漆标准厚度为2遍底漆，3遍面漆，漆膜厚度按国家有关标准执行。 4质量标准
BWM/W xxxxxxxxxxxxx电气有限公司企业标准 BRM/WI-1001 单梁起重机操作规程 审核签字: 批准日期: 2015-01-01 发布2015-01-01 实施
xxxxxx电气有限公司有限发布 1适用范围 本文件规定了LD3t-5.5型单梁吊车的操作方法及操作过程注意事项。2操作规程要求 2.1运行前的准备 2.1.1单梁吊车作业环境的要求 221.1作业现场电器线路规范，布线合理，符合安全用电要求，现场配备有合格的消防器材。 2.2.1.2夜间工作时应有充足的照明。 2.1.2对单梁吊车状态的规定 2.1.2.1电动葫芦位置正确，钢丝绳无磨损，起重机与建筑物间间隙合适，各按钮、操作手柄灵活，好用。 2.1.2.2各种起重设备，应标明起重吨位，不得超负荷运行，必须定期检修，保持完好。 2.1.2.3吊钩不能有裂纹、钢丝绳不能有断股，不能采用补焊等手段处理吊钩、钢丝绳。 2.1.3对人员状况及劳保穿戴的要求 2.1. 3.1单梁吊司机、电动葫芦工必须经过有关部门安全培训后持证上岗。 2.1. 3.2上岗前，必须将劳动保护用品穿戴齐全，戴好安全帽，穿好工作服。 2.1. 3.3使用时，必须精神集中观察地面情况，严禁吸烟、聊天等分 散精力的活动 2.1.4单梁吊车启动前检查的要求 2.141吊车开动前首先将检查单梁吊车状态是否完好。检查专用吊具，沿不同的方向进行锁定、松开，看是否工作安全、灵活。
2.1.4.2工作前应检查运行各方向是否与开关指示方向一致。分别开动各方向的电机时，应能正常运转，无异常声响。限位开关和各安全防护装置的作用应准确可靠，起重机与建筑物间的间隙，应符合安全标准，否则应及时找维修人员维修，调整后方可进行吊装工作。 2.1.4.3小吊车使用前必须先空车试运行转，并仔细检查挂钩和钢丝绳，确认无问题时方可使用。 2.2生产过程操作 2.2.1单梁吊车作业过程中的规范操作 2.2.1.1电动葫芦应建立设备专责制，操作人员应定期维护保养，确保电动葫芦安全可靠运行。 2.2.1.2限位开关是一种安全装置，不能经常碰撞，保证限位开关灵敏好用。 2.2.1.3不允许同时按下两个使电机正反转的按钮，防止电源短路或烧坏电机。 2.2.1.4松开红色锁定电源开关，再按下绿色电源按钮，此时起重量限制器显示，供电正常。吊具逆时针为索紧，顺时针为松开。 2.2.1.5 按照 ?:'小车上升'小车下降
TIAN SHENG 大连渤海起重机器股份有限公司 电动单梁起重机安装使用维护说明书 中国·大连
目录 一、产品简介。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。2 二、外形总图.。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。5 三、性能参数.。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。9 四、结构概述.。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。10 五、安装与调整.。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。12 六、运转试验.。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。14 七、起重机使用要点.。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。16 八、维护与保养.。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。16 九、易损件明细表.。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。17
一产品简介 LDA型电动单梁桥式起重机（以下简称起重机）是按JB/T1306-2008标准设计制造的，与CD1、MD1等型号的电动葫芦配套使用，成为一种有轨运行的轻小型起重机。起重量为1～20吨，使用跨度为5～31.5米，工作温度-250C～+400C,湿度≤84%，在无火灾、爆炸和腐蚀性介质的环境中工作，并禁止吊运液态金属，有毒、易燃、易爆物品。 为方便用户，设有地面和操纵室两种操纵形式。操纵室又分端面和侧面开门两种，供用户选择使用。 本产品，多用于机械制造，机械装配及仓库等场所，其结构特点如下：1、金属结构部分 主梁一般采用钢板压制成型的U形槽或整块钢材拼接成U形，与工字钢组焊成箱形实腹梁。横梁也是用钢板压制成U形槽，大吨位大跨度采用钢板对焊，在组焊成箱形实腹梁，为方便运输，主、横梁之间用高强度螺栓连接。 2、电动葫芦： 电动葫芦用以起升重物，并沿主梁纵向移动，其结构特点详见电动葫芦说明书。 3、运行机构： 本产品采用分别驱动形式，由锥形制动电动机来完成，减速装置采用
行车验收标准 一、技术文件及资料： 1、特种设备的设计文件、产品质量合格证明、检验合格报告等相 关技术资料和文件； 2、与采购设备相符的设备安装图、电气原理图、电气接线图，机 械结构图、使用说明书、装箱单、易损件清单（可以提供电子 版情况下提供电子版，如若不可则提供2份纸质文档）。； 二、实物验收： 1、比对装箱单，确认设备配件及随机附件数量； 2、安装尺寸、位置要求：以我方议定的设备安装图为准； 3、所有部件外观油漆检查，确认各部分无漏喷、无明显色差； 检查方式：目测 4、所有部件焊缝检查，确认各部分无开焊，焊缝平整光滑； 检查方式：目测、戴线手套手摸 5、滑触线安装验收标准及工具： 1）滑触线之间的水平或垂直距离应一致，偏差≤10mm（卡尺）2）接触面安装在一水平面上，其两端高差不能大于1mm（激光 水平仪） 3）滑触线长度超过50m时，为适应温度变化应设补偿装置； 三、使用功能验收： 1、操纵机构的操作方向应与起重机的各机构运转方向相符。 检查方式及标准：现场操作，方向相符
2、依次开动各机构的电动机，其运转应正常，大车和小车运行时不 应卡轨；各制动器能准确及时有效动作，极限位置限位开关及安全装置动作应灵敏有效。起重机防碰撞装置、缓冲器保护有效； 测试方式及标准： 1）防碰撞装置、缓冲器有明显缓冲作用，每台测试2次； 2）大车和小车运行时无卡轨现象，每台往复运行5次； 3）制动器在控制停止后立即制动，每台测试5次； 4）极限限位开关在接触后大车立即停止运行，每台测试2次。 3、空载运行先开动提升机构，进行空负荷升降操作，使小车在全 程上往返运行，空载试运转应不少于3次； 检查标准：无异响、无停顿。 4、额定负荷运行测试； 测试方法及标准：小车停在桥式起重机的跨中，分别加负荷做 起升试运转，直至加到额定负荷后，使小车在桥架全程上往返 运行数次，各部正常，卸去负荷后桥架结构应无异常。 5、超额定负荷载重试验（1.25倍额定负荷）； 测试方法及标准：小车停在桥式起重机的跨中，缓慢提升 1.25倍额定起重的负荷离地面高度为100mm~200mm时，悬吊停留时间不应少于10min，起重机应无失稳现象；然后卸去负荷，将小车移至跨端处，检查起重机桥架金属结构应无裂纹、无焊缝开裂、无油漆脱落，各连接处无松动、损坏。 6、起重机轨道对地绝缘电阻≤4Ω

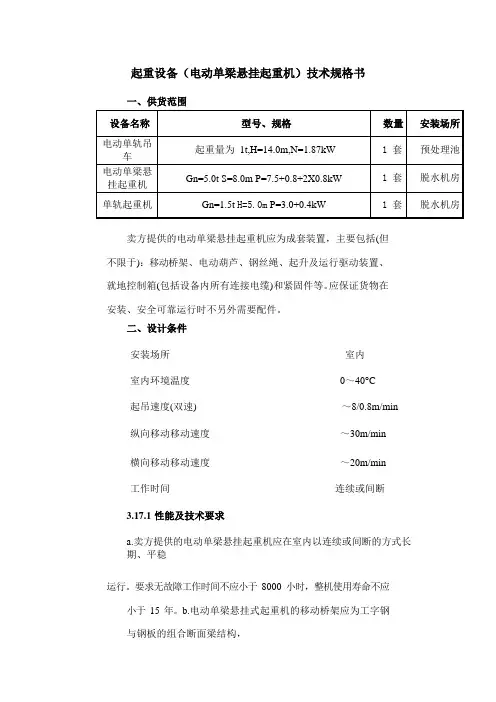

LX电动单梁悬挂起重机使用说明书 新乡市中原起重机械总厂有限公司 目录 一、3简单介绍…………………………………………………二、5性能参数表………………………………………………三、6外形总 图…………………………………………………四、7基本尺寸表………………………………………………五、12安装调整…………………………………………………六、13轮压与总重………………………………………………七、16使用………………………………………………………八、16维护………………………………………………………九、17电气控制原理图、布线图………………………………十、19易损件明细 表……………………………………………十一、19附 注……………………………………………………绍介单简． LX电动单梁悬挂起重机（以下简称起重机）是按标准JB2603-2008设计制造的，与CD1、MD1等形式的电动葫芦配套使用，成为一种有轨运行的轻小起重机，其适用起重量为：度范围内。40-203-16m，工作环境温度为－＋0.5t-5t，适用
跨度为本产品为一般用途起重机，多用于机械制造装配、仓库、山洞等场所，起重机主要由桥梁（金属结构）电动葫芦、运行机构、电气设备等四部分组成， 各部分的结构特点如下：1、金属结构主梁（桥架）分两种形式，小吨位、 小跨度的产品主梁由型钢（工字钢十槽钢）组成并采用了无横梁的结构形式，大吨位、大跨度的产品，主梁是采用钢板压延成形的，主、横梁用允许摆动一很小角度的单铰（销轴）连接，使起重机各车轮能更好地与轨道接触，不致悬空， 此外由于连接可拆，运输方便。2、电动葫芦电动葫芦可起升重物并沿主梁 纵向移动，其具体结构形式，特点详见有关电动葫芦说明书。3、运行机构 本产品是采用分别驱动形式，驱制动靠锥形制动电动机来完成，传动是采用“一开一型电动葫芦运行小车相同。、MD1闭”式齿轮传动，其具体结构几乎完全与 CD14、电气设备本产品为地面操纵形势，电动机鼠笼形，电器控制较简单， 用户可照图1、图2组装电器，导线敷设见电气原理图，布线图。本起重机均设有起升限位，终点行程开关等。电． 源引入分滑轮集电器型式和软缆引入器型式，如用户不提出要求，我厂按滑轮集电器供货，如用户对集电器安装尺寸有特殊要求，可由用户自已更改。采用滑轮集电器的供电滑线可欧姆。4采用ф8-10圆钢架设起重机的轨道要良好接地， 接地电阻不应大于5、本产品规格表示方法如下：米。/30分例：起重量3 吨，跨度10米运行，速度LX3-10-30表示方法：二、性能参数表 表1 0.5;1;2;3;Q(t起重1跨3运行速起重2运2减速28.2机构 ZDY12-4;N=0.4X2KW;n=1380电动机转/分 MDI或型式CDI起升速度或0.88V(m/min)电动葫芦6;9;12;18;24;30H(m)起升高度运行速度30;20． V(m/min锥形鼠笼电动中工作类;50HZ;380电13车轮工作直I45轨道工字I20注：表中轨道工字钢范围是根据起重机在轨道工字钢腹板两侧的车轮轮缘距离的许可范围给出的。．
起重机招标内容及技术要求 一、设备用途 本次招标采购的起重机械全部用于陕西煎茶岭镍业有限公司2000t/d镍矿选矿生产线。其中精矿厂房内两台LD型电动单梁起重机用于吊运袋装精矿，每天工作18小时。其余起重设备用途主要为设备检修吊装。所有起重设备安装在海拔大约1000米的厂房内。相应数据详见“煎茶岭2000t/d选厂起重机订货表”。
煎茶岭2000t/d选厂起重机订货表
二、技术要求 LD电动单梁起重机技术要求 1.1 设计、制造标准规范 1、GB/T 3811-2008 《起重机设计规范》 2、GB/T 6067-1985 《起重机械安全规程》 3、GB /T5905-1986 《起重机电控设备》 4、GB 8918-1996 《优质钢丝绳》 5、GB/T 10051.1-1988 《起重吊钩》 6、GB 5027-1998 《起重设备安装工程施工及验收规范》 7、JB/T 9008.1-2004 《钢丝绳电动葫芦第1部分》 8、JB/T 9008.2-2004 《钢丝绳电动葫芦第2部分》 1.2 材料标准规范 1、GB 699-88 《优质碳素结构钢技术条件》 2、GB 700-88 《碳素钢结构》 3、GB 3426-82 《起重机钢轨》 4、GB 1348-88 《低合金结构钢》 5、GB 11352-89 《一般工程用铸造碳钢件》 6、GB 9439-88 《灰口铸铁件》 7、GB 3206-82 《优质碳素结构钢丝》 8、GB 38-76 《螺栓技术条件》 9、GB/T 12470-2003 《埋弧焊用低合金钢焊丝和焊剂》 1.3 机械部分 1.3.1 起重机包括结构、机构、电气设备、保护装置等。所采用的材料和提供的产品为必须为全新产品。 1.3.2 起重机结构具有足够的强度、刚度，设计使用寿命20年，机构工作安全、平稳、可靠，机构的震动、跳动、噪声符合质量分等标准的规定。起重机的结构和机械部件的设计全部应考虑承受动静荷载以及由于碰击所引起的外力。1.3.3 起重机的材料应符合有关标准的规定。产品出厂前必须提供出厂检验合格证。 1.3.4 卷筒、铸造卷筒的毛坯件在加工前应进行应力消除。卷筒的直径和长度
3T电动单梁桥式起重机技术要求
3T电动单梁桥式起重机技术要求 一、总则 1.1本技术要求仅提供有限的技术要求，并未对一切技术细节做出规定，也未充分引述 有关标准的详细条文，卖方的产品应保证符合有关国家行业技术规范和标准以及买方提供的技术资料的要求。 1.2 卖方对起重机的工艺性和整体性负责，对整机的完整性和安全性、可靠性、先进性 负责；卖方不得以任何形式将本设备转包第三方（外购件除外），否则由此所产生的一切影响和损失由卖方承担。 二、供货范围 2.1 供货设备 序号设备名称规格型号数量（台/套）交货期交货地点备注 1 电动单梁起重机 （含集电器） Gn=3t， Lk=13.5m，H=9m 1 合同签订后 一个月 张家港联合铜 业有限公司 手柄加遥控 2.2 卖方负责将设备运送至买方指定的交货地点，并由卖方负责卸货、安装、调试，在运输过程中的费用和设备卸货、安装时的吊车费用也由卖方承担。在卖方调试完成经张家港特检院验收合格后，原轨道上旧行车（报废行车）由卖方负责拆卸并送至买方厂区内指定放置区域。 2.3 其他主要零、部件和备品备件清单（含制作图纸）以及随机技术资料。 三、设计制造执行的主要标准 GB3811 《起重机设计规范》 GB6067 《起重机安全规程》 GB/T14405 《通用桥式起重机》 GB5905 《起重机试验规范和程序》 GB12602-90 《起重机械超载保护装置安全技术规范》 GB10183 《桥式和门式起重机制造及轨道安装公差》 GB/T8618-96 《圆股钢丝绳》 GB/T985-1998 《气焊、手工电弧焊及气体保护焊焊缝坡口的基本形式和 尺寸》 GB986 《埋弧焊焊坡口的基本形式和尺寸》 GB3323-87 《钢融化焊对接接头射线照相和质量分级》 JB1152-81 《锅炉和钢制压力容器对接焊缝超声波控伤》
5吨单梁起重机大修技术标准及施工方案 一、工程概况 为了保证起重机安装工作顺利进行，使起重机在维修过程中，贯穿过程在 安全有序的工作状态下，就必须有计划、有组织、有步骤地进行施工，让每个作业人员做到心中有数、得心应手，特制定以下施工方案： 二、施工准备 1起重机施工现场不得有易燃易爆物品，切断电源，并警示，安装时非工作人员严禁入内。 2、施工前，施工方安装队长须组织安装人员以及吊车司机等了解改造修理施工方案 要求。 3、修理队准备安装过程的工具和辅助器材，领取劳保用品。 4、顾客要求办理动火手续，遵守顾客用电安全要求，请顾客无偿提供安装时所需电 源。 5、施工组负责人应在安装前到当地质监局办理开工告知，并到当地特种设备检测机构申请安装改造重大维修过程监督检验。 三、人员配备 总负责1人：对作业全过程的组织、协调、安排并对安全、质量、进度负主责。 技术负责1人：制定技术方案并指导具体实施。 施工负责人1人：现场指挥、监督，负责安装质量和安全的过程控制。 安全工程师1人：作业全过程的安全监督和管理，检查事故隐患，及时提出纠正预防措施。 安装工3人：该起重机的钢结构、螺栓、销轴及传动、卷扬机构的安装、修整、调试。 电维护工2人：负责电气系统的安装、修整、调试。 四、安装现场应具备条件 1、安装现场应有足够的面积，以满足运到的起重配件在地面搬运和组装，及吊车站立部位； 2、现场应有三相和两相电源闸刀。
五、质量保证措施 1建立健全施工管理制度 1）严格执行施工图纸会审制度，施工现场技术交底制度，精心组织，精心施工，以工作质量保证产品质量，从原材料、设备及附材的进厂开始把关，对关键部 位和重点工序必须严格把关，严格按施工图纸、施工规范、标准和技术文件进行施工； 2）特殊工种的施工人员必须持证上岗； 3）严格执行质量“三检制”，即自检、互检、专检工作，认真填写检验记录，并签字确认以备存档，对隐蔽工程必须经设备厂方现场指导人员、监理部门和专检人员共同检验确认合格，并做好记录后方可转入下道施工工序。 4）加强技术档案整理、归档制度，切实做到工程完资料清。 六、施工进度保证措施 1认真学习有关规程，加强安全技术培训，提高职工队伍素质。 2、将工程各部分层层分解，落实到责任人。 3、工程技术人员要保证使技术工作走到施工的前面，确保工程施工顺利进行。 4、严格贯彻施工组织及质量标准，作到施工人员施工方法知道，施工标准知道，确保各项工程一次成功，避免二次作业。 5、施工中出现特殊情况，须经主管厂领导批准后方可进行下一步操作。 七、技术交底及安全措施 1参加安装施工的工作人员，均应持有安全操作证，并对施工人员进行必要技术交底，熟悉施工方案，并按照施工方案要求安装。 2、施工过程中，施工人员具体分工，明确职责，吊装时划分施工警戒区，并设有禁区标志，非施工人员严禁入内，所有施工人员进入现场时必须头戴安全帽，熟 悉指挥信号，在整个吊装过程中听从专人指挥，不得擅自离开工作岗位。 3、再整个施工过程中，随时作好现场清理工作，清理一切障碍物以利操作。 凡参加高空作业人员，操作时应佩带安全带，并在安全可靠的地方挂好安全带。

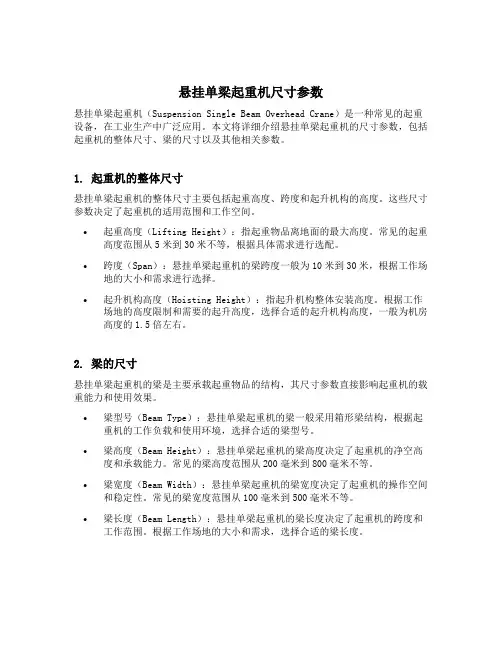

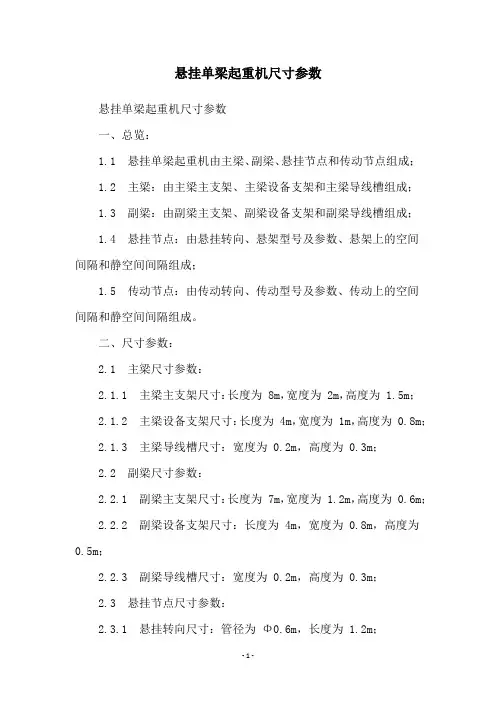

单梁悬挂起重机介绍 尊敬的用户： 感谢您选用本产品，在使用之前，请认真阅读本使用说明书，否则，可能因使用不当或由于对本产品了解不够，致使设备损毁或危及人身安全，造成不必要的损失或令人不愉快的经历。在使用过程中，如出现质量问题，请与我们（河南卫华重型机械股份有限公司）驻当地的服务网点联系，或直接与我们崔经理联系，并盼望您对本产品提出改进意见。 产品概述 1.1 主要技术条件 单梁悬挂起重机的设计制造遵循《电动单梁悬挂起重机》JB2603-94标准，与CD1、MD1等电动葫芦配套使用，成为一种有轨运行的轻 小型起重机。一般起重机在0.5~5T，跨度3~16m，运行速度20m/min及30m/min，如果有特殊要求的可另外设计制造。 1.2 使用范围 LX型起重机工作级别为A3~A5，工作环境-25℃~45℃，相对湿度≤85%，适用在无易燃、易爆物品及腐蚀介质条件工作。融化金属、剧毒物品慎 用！该起重机因其其有结构紧凑、刚性好、操作灵敏、噪音低、无污染、安全可靠等有点广泛用于工矿企业、仓库、料场等场所。该起重机 工作电源：AC 380V 50Hz，也可以根据客户要定制。 1.3 基本结构LX型起重机主要由主梁、横梁、电动小车、电器、起升结构组成。电动小车、从动小车与CD1型小车通用，具有较好的通用性和 互换性。一般情况0.5t跨度3~16m：1t跨度小于12m：2t跨度小于等于7.5m时可不配备横梁，也可根据用户需要配备横梁。横梁轮距随起重机 重量及跨度不同而不同。详细情况见表1、表2、表3. 电机电器性能及参数符合JB834、ZJB80013.3及JB/T6391.2有关标准。 安装调试 为了方便运输，出厂时一般情况主梁、横梁、电动葫芦、电（从）动小车为分解包装，现场安装时重新组装。
LX电动单梁悬挂起重机 说明书
目录 一·产品概况-----------------------------------1 二·外形总图与主要技术参数--------------2 三·安装、调试--------------------------------3 四·使用与维护--------------------------------4 五·电器控制原理图--------------------------5 六·易损件--------------------------------------6
一、产品概述 1.1 主要技术条件 LX型电动单梁悬挂起重机的设计制造遵循《电动单梁悬挂起重机》JB2603-94标准，与CD1、MD1等电动葫芦配套使用，成为一种有轨运行的轻小型起重机。一般起重机在0.5~5T，跨度3~16m，运行速度20m/min及30m/min，如果有特殊要求的可另外设计制造。 1.2 使用范围 LX型起重机工作级别为A3~A5，工作环境-25℃~45℃，相对湿度≤85%，适用在无易燃、易爆物品及腐蚀介质条件工作。融化金属、剧毒物品慎用！ 该起重机因其其有结构紧凑、刚性好、操作灵敏、噪音低、无污染、安全可靠等有点广泛用于工矿企业、仓库、料场等场所。 该起重机工作电源：AC 380V 50Hz，也可以根据客户要定制。 1.3 基本结构 LX型起重机主要由主梁、横梁、电动小车、电器、起升结构组成。 电动小车、从动小车与CD1型小车通用，具有较好的通用性和互换性。 一般情况0.5t跨度3~16m：1t跨度小于12m：2t跨度小
JB{f 1306一2008 电动单梁起重机 1 范围 本标准规定了电动单梁起重机（以下简称起重机）的型式与基本参数、技术要求、试验方法、检验规则及标志、包装、运输和贮存等内容。 本标准适用于以电动葫芦为起升机构的一般用途的起重机，其他形式或特殊用途起重机亦可参照使用。 本标准不适用于在下列环境条件下工作的起重机： —有爆炸性气体、可燃性粉尘及腐蚀性气体环境； —吊运熔融金属、易燃和易爆物品。 2 规范性引用文件 下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。 GB厅191包装储运图示标志(GB厅191—2000,eqv ISO 780: 1997) GB 755一2000旋转电机定额和性能(idt IEC 60034-1 :1996) GB厅3323金属熔化焊接接头射线照相(GB厅3323—2005,EN 1435: 1997, MOD) GB厅3811起重机设计规范 GB厅5905起重机试验规范和程序(GB厅5905一1986,idt ISO 4310: 1981) GB 6067 起重机械安全规程 GB厅8923涂装前钢材表面锈蚀等级和除锈等级(GB厅8923-1988,eqv ISO 8501-1: 1988) GB厅9286色漆和清漆漆膜的划格试验(GB厅9286—1998,eqv ISO 2409: 1992) GB厅10183桥式和门式起重机制造及轨道安装公差(GB厅1013一2005,ISO 8306: 1985, MOD) GB厅13306标牌 GB厅13384机电产品包装通用技术条件 GB 14048.1一2006低压开关设备和控制设备第1部分：总则(IEC60947-1: 2001. MOD) JB厅4315起重机电控设备 JB厅53}7环链电动葫芦 JB厅6391.1滑接输电装置第1部分：绝缘防护型滑接输电装置 JB厅8110.2起重机橡胶缓冲器 JB厅8437起重机械无线遥控装置 JB厅9008.1钢丝绳电动葫芦第1部分：型式与基本参数、技术条件 JB厅10559起重机械无损检测钢焊缝超声检测 JB厅10833起重机用聚氨酣缓冲器 3 型式与基本参数 3.1 型式 3.1.1 根据起升机构的位置及运行方式分为： a)电动葫芦小车在主梁下翼缘运行，配用标准建筑高度小车的起重机如图1所示；
