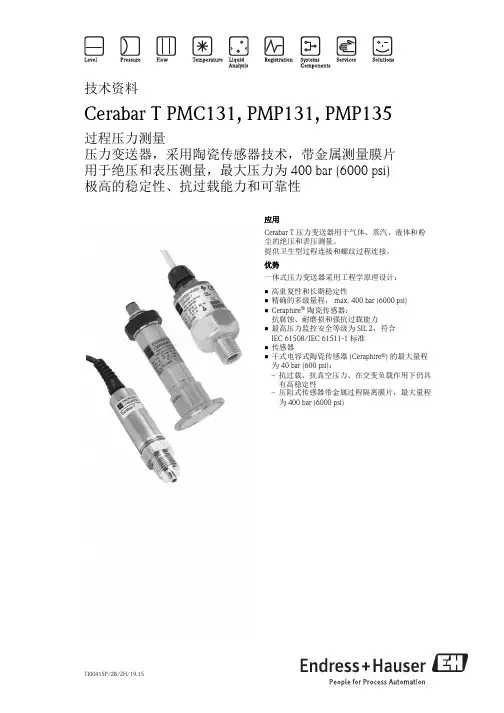

E,H压力变送器选型手册

E,H压力变送器选型手册
E,H压力变送器选型手册

E,H压力变送器选型手册

各位读友大家好!你有你的木棉,我有我的文章,为了你的木棉,应读我的文章!若为比翼双飞鸟,定是人间有情人!若读此篇优秀文,必成天上比翼鸟!

篇一:关于E+H产品选型方法与型号说明重要内容,请看第2页1、登录德国E+H(全称:Endress+Hauser,中文:恩德斯豪斯)网站/ 2、点击“Asia”(亚洲)3、点击“China”(中国)4、点击“产品” 5、选择你需要了解或购买的产品,如我需要了解订货号10H1H-UF0A1AG4A5AA 与10H1H-1F0A1AG4A4AA的区别,则按照以下“流量——电磁流量计——Promag H——Promag 10H——产品比较(同一系列不一样型号的信息)或者产品选型(同一型号不同订货号的信息)”,详细请看下面的截图。查询结果:综下所属,订货号10H1H-UF0A1AG4A5AA与订货号10H1H-1F0A1AG4A4AA两个传感器可

以互换,但一定要把变送器里的数据模块换过来(上面是传感器工厂标定的数据),区别仅在过程连接(第1个符号所表示)与电源(第10个符号所表示)不一样。详解如下:第1个符号表示传感器过程连接“U”代表焊接螺纹接套DIN11850, 316L/1.4404“1”代表Tri-Clamp, 316L/1.4404 关于Tri-Clamp:即TC快速接头(Tri-clamps)常用于啤酒、乳业、饮料、制药等领域接头,材质一般为不锈钢,同时Tri-Clamp 也是Alfa-Laval 集团Tri-Clover 有限公司的注册商标,也称卫生级接头,卫生级管道在食品、医药等生产中洁净要求高的场合广泛采用,生产工艺要求无死角连接,且易清洗,一般情况下压力都不高,也就是俗称的“卡箍”连接,常用的TC接头有焊接端头(2个),垫圈和快装卡箍四个零件组成.市场上很容易买到。TC 接头详细规格可以参考DIN 32676-2001 饮食业、化工业和医药业用配件.不锈钢管夹具接头.焊接式,德国的标准,看看

接头和卡箍的图片,连接好后的样子标准中给出了。、第2个符号表示连接密封圈“F”代表防腐形式, EPDM 关于EPDM:即三元乙丙橡胶,其主要的特性就是具有优越的耐氧化、抗臭氧和抗侵蚀的能力,且在所有橡胶当中,EPDM 具有最低的比重,它能吸收大量的填料和油而影响特性不大。同时,三元乙丙本质上是无极性的,对极性溶液和化学物具有抗性,吸水率低,具有良好的绝缘特性。第3个符号表示传感器电极“0”代表316L,即316L不锈钢第4个符号表示流量计标定精度等级“A”代表0.5%级第5个符号表示流量计附加测试“1”代表无,没有附加测试第6个符号表示流量计认证,应该是安全认证“A”代表非防暴场合第7个符号表示变送器外壳材料与电气防护“G”代表现场铝, IP67 NEMA4X 关于IP67 NEMA4X:其中NEMA代表一种防护等级,美国电气制造商协会工业控制装置和系统中的外壳防护标准。NEMA的防护标准除了防

尘、防水之外,还包括防爆(IP代码只包括防尘和防水)。它的外壳防护等级和IP代码的对应(接近或等效)关系IP 30,31,32,64,65,66 NAMA 1 2 3R 3 12和13 4和4X 其中IP67:防护灰尘吸入(整体防止接触,防护灰尘渗透);防护短暂浸泡(防浸)。目前在布线行业最高实现的是IP67级别;4X: 水封、尘封、防腐蚀、室内或室外用外壳(IP 66)。第8个符号表示电缆,分离型“4”代表线圈和信号电缆长度可以在(1—200)m之间选择第9个符号表示电缆入口型号“A”代表电缆入口为M20电缆密封套第10个符号表示电源,显示“5”代表20-28V AC / 11-40VDC; 2-行, 按键“4”代表85-250V AC; 2-行, 按键第11个符号表示可调的,软件特性“A”代表工厂设定; 基本型第12个符号表示输出,输入“A”代表4-20mA HART + 脉冲无源。篇二:E+H压力变送器调整方法E+H 压力变送器调整方法型号:PMP71-ABA1U21GPAAA 按E键,再按

+、-,找到operating menu,按E,再按+、- 找到operation,按E、再按E、再按E,出现insert pin No048 ,按+、- 可以调整数字,按E调整位置,输入密码:27182。按E、再按E、再按E,,回到三级分菜单,再同时按+、- 退出到二级分菜单。按+、- 找到service,按E,进入菜单。按+、- 找到sensor trin ,按E,出现Lo trim measured 035 ,按E,出现Hi trim measured 037 ,按E出现Low sensor trin 038,按E进入下级菜单,在此菜单里,按+、- 调整数字,按E调整位置,将原来的值修改到你需要的压力值,开机加压力,当压力稳定在你需要的压力时,按E确认,再按E确认,变送器自动退出菜单,回到一级菜单,此时同时按+、- ,退到检测界面,此时就是调整完毕,防空压力后,开始检测。篇三:E+H差压变送器操作说明书Detlabar S FMD76/77/78,PMD70/75 差压变送器操作手册目录1、安全手册...............................................................

.. 3 1.1 设计用途................................................................. ............................................................ 3 1.2 安装、调试和操作............................................................... .............................................. 3 1.3 操作安全性................................................................. ........................................................ 3 1.4 安全惯例和图标的注释............................................................... ...................................... 4 2、认证............................................................... ..................................................................... .......... 4 2.1 仪表设计................................................................. ............................................................ 4 2.2 供货范围................................................................. ............................................................ 5 2.3 CE标

(6)

2.4 注册商标................................................................. ............................................................ 6 3、安装............................................................... ..................................................................... .......... 6

3.1 接收和存储仪表............................................................... .................................................. 6 3.2 安装条件................................................................. ............................................................ 7 3.3 安装手册................................................................. ............................................................ 7 3.4 安装后的检查............................................................... .................................................... 12 4.接线............................................................... .....................................................................

........ 12 4. 1 仪表的接线............................................................... ...................................................... 12 4.2 电子腔室的接线............................................................... ................................................. 13 4.3 等电势................................................................. (15)

4. 4 接线后检查............................................................... ...................................................... 15 5.操作............................................................... ..................................................................... ........ 16 5.1 现场显示模块(可选)........................................................... ...................................... 16 5.2 操作按钮................................................................. ........................................................ 17 5.3 现场操作-不带就地现场显示............................................................... ........................ 19 5.4 现场操作-带现

场显示............................................................... .................................. 22 5.6 TOF TOOL 操作程序............................................................... ......................................... 25 5.7 通过HART手持终端操作............................................................... ................................ 25 5.8 Commuwin II 操作程序............................................................... ................................... 25 5.9 锁定/解锁操作............................................................... ................................................ 26 5.10 工厂设定(重置)........................................................... ............................................ 27 6 调试............................................................... ..................................................................... .......... 28 6.1 功能检测.................................................................

语言选择与测量模式选择............................................................... ................................ 28 6.3 位置调节................................................................. .......................................................... 29 6.5 液位模式................................................................. .......................................................... 32 6.6 差压测量................................................................. .......................................................... 36 7 维护............................................................... ..................................................................... .......... 39 7.1 表面清洁................................................................. .......................................................... 39 8.故障排除............................................................... ..................................................................... ... 39 8.1 错误信

.......................................................... 39 8.2 输出响应错误............................................................... .................................................... 45 8.3 确认错误信息............................................................... .................................................... 468.4 维修............................................................... ...................................................................

46 8.5 带防爆认证的仪表维修............................................................... .................................... 46 8.6 备件............................................................... ...................................................................

47 8.7 返修仪表................................................................. .......................................................... 47 8.8 存储............................................................... ...................................................................

48 8.9 软

...................................................................

48 9.技术数据............................................................... ..................................................................... ... 49 10 附件............................................................... ..................................................................... ........ 49 10.1现场显示,TOF TOOL和现场手操器的操作菜单 (49)

10.2 HART Commuwin II操作矩阵............................................................... ......................... 49 索引1、安全手册1.1 设计用途Detlabar S 是测量差压、流量和液位的差压变送器。制造厂不承担因为不当的或在非设计用途场合的使用而造成损坏的责任。 1.2 安装、调试和操作仪表依据电流技术、安全性和EU标准设计为一种操作更加安全的仪表。但是,如果安装不正确或使用工况不是其适用工况,有可能会产生危险. 例

如:因为不正确的安装或标定使产品溢流.因为类似原因,所以仪表必须根据操作手册来安装,连接,操作和维护。相关维护人员必须具有足够的能力,而且必须浏览过操作手册并充分理解其含义。调试和修理仪表只有当他们被特别允许的情况下才被允许。请特别注意铭牌上的技术数据. 1.3 操作安全性 1.3.1 危险区如果仪表安装在爆炸危险区,那么仪表规格必须遵守国家和当地的规范。仪表会附带一个防爆认证证书在仪表的文件中。文件中列出的安装规范,过程连接和安全手册都必须遵守规范. *确保所有的相关调试人员都具有合适的资格。 1.4 安全惯例和图标的注释为了突出手册中的安全相关的或可改变的操作程序,使用了下面的惯例和图标,并在每个图标的旁注中加了注解。2、认证 2.1 仪表设计2.1.1 铭牌图1:Detlabar S 的铭牌1、定货号2、船级认证的GL符号(可选)3、压力仪表指示ID号4、ATEX 的ID号5、序列号6、MWP(最大工

作压力)7、符号:注意:请注意TI 资料上的数据8、正常工作范围9、接液材质10、最小/最大范围11、信号类型(输出信号)12、供电电源13、防护等级用在危险区的仪表带一个额外的铭牌图2:用在危险区的仪表额外的铭牌1、EC类型检测认证号2、保护类型例:II 1/2G EEx ia IIC T4/T6 3、电信号数据4、安全手册号例:XA235-P 5、安全手册索引例:A 6、仪表生产日期注意:铭牌上标示的最大工作压力值的参考温度为20℃,过程连接为ANSI法兰连接。测试压力=MWP x 1.5 高温时的最大压力值可以在下列标准中找到:--EN 1092-1:2001 Tab 18 --ASME B 16.5a-1998Tab. 2-2.2 F316 --ASME B 16.5a-1998Tab. 2-3.8 N10276 --JIS B2201 2.2 供货范围供货范围包括:? Deltabar S差压变送器? 选择带HistoROM模块的仪表:包含TOF TOOL 和文件的CD ? 可选附件文件提供:? 操作手册BA270P ? 简易操作手册

KA218P ? 最终检测报告? 可选:工厂标定形式? 用在危险区场合的仪表额外的文件。例如:安全手册,控制和安装图。《E,H压力变送器选型手册》出自:百味书屋

各位读友大家好!你有你的木棉,我有我的文章,为了你的木棉,应读我的文章!若为比翼双飞鸟,定是人间有情人!若读此篇优秀文,必成天上比翼鸟!

压力变送器选型参数及说明

SL2088系列压力变送器选型的参数及说明 1.产品型号:产品型号SL2088系列,森菱仪表给您提供及时完善的选型支持。 2.量程:订购的压力变送器需要测量的压力(压强)上限,通常情况下,为了应对意外出现的过载现象而使变器免于损坏,订购的压力变送器量程通常大于现场测量最大压力约1/3。例如:现场测量的量程最大约为2MPa,客户在订购时最好订购量程为3MPa的压力变送器。 3.输出信号:通常的压力变送器输出信号为电压(0-5V,0-10V等)和电流(0-20mA,4-20mA 等)信号,适用于不同的需求,电流输出信号的变送器抗干扰能力较强,有很好的远传能力。电压力输出的传感器适合于短距离的计算机采集和高频响要求。 4.供电电源:压力变送器正常工作需要合适的激励电源。通常情况下,电流输出信号的压力变送器供电为24VDC,电压力输出信号的压力变送器供电15VDC和24VDC及±15VDC都较为常见。客户也可以根据自己现场能够提供的电源与我们沟通说明情况。 5.测量精度:该参数为压力变送器按准(精)确度高低分成的等级。衡量压力变送器测量水平的重要参数。0.1%0.25%0.5%较为常见。在订购时首先要搞清楚自己的测量和控制要达到什么水平,虽然说变送器的测量精度等级越高越好,但价格往往和精度等级成正比,够用即可。 6.压力接口:压力变送器在测量过程中,需要和被测量量进行勾通。通常的勾通的方式为螺纹形式,较为常见的有M20X1.5和M12X1,当测量压力较小时也有直径为8mm的宝塔形皮插管。具体的要求要视测量压力大小和现场情况而定,客户也可提出其它要求和供应单位协商解决。 7.封装出线形式:压力变送器工作的环境较为复杂,如果变送器在较为恶劣的工作环境下又没有作出相应的防护措施,会大大影响变送器的使用寿命。例如长期工作在室外风吹日晒雨淋等,都要相对的在制作时作出防护。 8.导线长度:变送器的工作地点和控制地点往往有或长或短的一定距离,如果距离较短的话,在订购时需提醒供应单位带足够长的导线,尽量避免中间接线,如果需要接线时一定要选有带屏蔽的信号线,以免传输过程中损失信号。 9.环境与介质温度:压力变送器如果工作的环境温度和测量介质温度如果过高的话就要与我们沟通说明,上限通常以60℃为限。下限通常以-10℃为限。 10.特殊介质:当测量介有存在以下问题时请及时与我们沟通说明,以免影响正常使用。1)测量介质具有腐蚀性。 2)测量介质具有较强的渗透能力。3)测量介质有很大的温差变化量。

干货|压力变送器快速选型

干货|罗斯蒙特压力变送器快速选型 压力变送器是一种将压力转换成气动信号或电动信号进行控制和远传的设备,它是工业实践中最为常用的一种传感器,其广泛应用于各种工业自控环境。压力是一个非常重要的参数,压力、温度、流量一起并称为工业自动化控制三大要素。因此,压力变送器的选型尤其重要。 罗斯蒙特压力变送器最主要的几个参数:量程范围,测量介质,接液材质,精度等级,采购成本等都将作为客户选型考虑的参数。 在选型前先判断客户要的压力变送器类型,是要螺纹连接式还是法兰连接式。 量程范围:变送器的量程,一般都具有一定的量程范围可调,最好将使用的量程范围设在它量程的1/4~3/4段,这样精度会有保证。一般压力变送器的量程比为100:1,在选型时,切记最大量程要高于限定的最小量程范围(如下图最小量程)。实践中有些应用场合需要对变送器的测量范围进行迁移,这时需根据现场安装位置计算出测量范围和迁移量,然后进行正迁移或负迁移。如果客户量程较小,建议使用法兰连接式。

测量介质:在某些测量场合,测量介质具有腐蚀性,此时需选用与测量介质兼容的材料或进行特殊的工艺处理,确保变送器不被损坏。如果测量的是比较清洁的流体,比如水,就直接采用标准的316L不锈钢膜片就行了;如被测介质为高黏度易结晶强腐蚀的场合,那膜片一定要谨慎选择,比如介质为烧碱,那最好选用哈氏合金膜片,介质为海水则最好选用钽膜片。 接液材质:参考测量介质,在选型时要考虑变送器的介质对膜盒金属的腐蚀性,一些特殊的介质根据工况,选用合适的膜片,可以有效的阻止介质与压力变送器之间接液部分的接触,从而起到保护压力变送器,延长使用寿命的作用;否则使用后很短时间就会将膜片腐蚀坏。 精度等级:精度等级是指符合一定的计量要求,使误差保持在规定极限以内的测量仪器的等别、级别,引用误差越小,仪表的精度越高,而引用误差与仪表的量程范围有关,所以在使用同一精度的仪表时,往

仁科单温度变送器用户手册(485型)

仁科单温度变送器 用户手册 V1.0

公司简介 济南仁硕电子科技有限公司位于美丽的泉城济南,是集研发、生产、销售为一体的综合性科技公司。仁硕电子科技有限公司核心研发团队长期与山东大学、山东建筑大学、山东省科学院、济南铸锻所等科研院所专家教授合作。自2006年成立以来,已参与多项国家科技鉴定项目、参与国家重大专项1项等科技项目,技术力量雄厚。 因业务发展需要,公司主要经营仁科原有的湿度变送器、水浸传感器、物联网等三大系列产品,继续使用原“建大仁科”注册商标。原运动控制卡、步进电机驱动器、高压周界电网控制系统、自动化系统控制器等行业化产品业务由另外公司负责经营。 济南仁硕电子科技有限公司将继续秉持“服务客户,笃信敏行” 的宗旨,专注于物联网、环境监控等行业,为新老客户提供更优质的产品和更专业的技术服务。 服务客户笃信敏行

申明 本手册可能包含技术上不准确的地方或印刷错误。本手册的内容将做不定期的更新,恕不另行通知;更新的内容将会在本手册的新版本中加入。我们随时会改进或更新本手册中描述的产品或程序。若存在手册中对产品的描述与实物不符,一律以实物为准。 安全指示 1、仔细浏览以下安全指示; 2、确定使用最新版本的用户手册; 3、清洗设备之前请断开电源; 4、电源插座必须安置在设备附件,方便安装;

5、保持设备干燥; 6、设备安装在可靠稳定的地方,防止跌落,造成损坏; 7、切勿在设备上放置东西,影响设备散热; 8、在上电之前,确保电源电压和方向正确; 9、不要把电源线放置在人员可以轻易碰到的地方,也不要在电源线上放置东西; 10、所有的警告和注意都需要引起注意; 11、如果设备长时间不使用,请断开电源; 12、防止任何液体流进设备里,这可能引起火灾或电气短路; 13、禁止打开设备。为了安全,设备只能由合格的工程师打开; 14、如果以下情况发生,请维护人员及时检查设备: 15、电源线或电源插座损坏; 16、设备进水或其他液体 17、设备工作不正常或者没有按照用户手册的说明正确操作设备 18、保证设备正常的存储环境:-40℃~80℃之间。

压力变送器选型标准

压力变送器选型标准 一、变送器要测量什么样的压力 先确定系统中测量压力的最大值,一般而言需要选择一个具有比最大值还要大1.5倍左右的压力量程的变送器。这主要是在许多系统中,尤其是水压测量和加工处理中,有峰值和持续不规则的上下波动,这种瞬间的峰值能破坏压力传感器。持续的高压力值或稍微超出变送器的标定最大值会缩短传感器的寿命,这样做还会使精度下降。于是可以用一个缓冲器来降低压力毛刺,但这样会降低传感器的响应速度。所以在选择变送器时要充分考虑压力范围、精度与其稳定性。 二、什么样的压力介质 黏性液体、泥浆会堵上压力接口,溶剂或有腐蚀性的物质会不会破坏变送器中与这些介质直接接触的材料。以上这些因素将决定是否选择直接的隔离膜及直接与介质接触的材料。 三、变送器需要多大的精度 决定精度的有,非线性,迟滞性,非重复性,温度、零点偏置刻度,温度的影响。但主要由非线性,迟滞性,非重复性,精度越高,价格也就越高。 四、变送器的温度范围 通常一个变送器会标定两个温确段,其中一个温度段是正常工作温度,另外一个是温度补偿范围,正常工作温度范围是指变送器在工作状态下不被破坏的时候的温度范围,在超出温度补偿范围时可能会达不到其应用的性能指标。 温度补偿范围是一个比工作温度范围小的典型范围。在这个范围内工作变送器肯定会达到其应有的性能指标。温度变从两方面影响着其输出,一是零点漂移,二是影响满量程输出。如:满量程的+/-X%/℃,读数的+/-X%/℃,在超出温度范围时满量程的+/-X%,在温度补偿范围内时读数的+/-X%,如果没有这些参数,会导至在使用中的不确定性。变送器输出的变化到度是由压力变化引起的,还是由温度变化引起的。温度影响是了解如何使用变送器时最复杂的一部分。 五、需要得到怎样的输出信号 mV、V、mA及频率输出数字输出,选择怎样的输出取决于多种因素,包括变送器与系统控制器或显示器间的距离,是否存在“噪声”或其他电子干扰信号,是否需要放大器,放大器的位置等。对于许多变送器和控制器间距离较短的OEM设备采用mA输出的变送器最为经济而有效的解决方法。 如果需要将输出信号放大,最好采用具有内置放大的变送器。对于远距离传输或存在

压力变送器选型需知

压力变送器选型需知 1、变送器要测量什么样的压力:先确定系统中要确认测量压力的最大值,一般而言,需要选择一个具有比最大值还要大1.5倍左右的压力量程的变送器。这主要是在很多系统,特别是水压测量和加工处理中,有峰值和持续不规则的上下波动,这种瞬间的峰值能破坏压力传感器,然而,由于这样做会精度下降。于是,可以用一个缓冲器来降低压力毛刺,但这样会降低传感器的响应速度。所以在选择变送器时,要充分考虑压力范围,精度与其稳定性。 2、什么样的压力介质:我们要考虑的是压力变送器所测量的介质,黏性液体、泥浆会堵上压力接口,溶剂或有腐蚀性的物质会不会破坏变送吕中与这些介质直接接触的材料。一般的压力变送器的接触介质部分的材质采用的是316不锈钢,如果你的介质对316不锈钢没有腐蚀性,那么基本上所有的压力变送器都适合你对介质压力的测量.如果你的介质对316不锈钢有腐蚀性,那么我们就要采用化学密封,这样不但起到可以测量介质的压力,也可以有效的阻止介质与压力变送器的接液部分的接触,从而起到保护压力变送器,延长了压力变送器的寿命. 3、变送器需要多大的精度:决定精度的有,非线性,迟滞性,非重复性,温度、零点偏置刻度,温度的影响。但主要由非线性,迟滞性,非重复性,精度越高,价格也就越高。每一种电子式的测量计都会有精度误差的,但是由于各个国家所标的精度等级是不一样的,比如,中国和美国等国家标的精度是传感器在线度最好的部分,也就是我们通常所说的测量范围的10%到90%之间的精度;而欧洲标的精度则是线性度最不好的部分,也就是我们通常所说的测量反的0到10%以及90%到100%之间的精度.如欧洲标的精度为1%,则在中国标的精度就为0.5%. 4、变送器的温度范围:通常一个变送器会标定两个温度范围,即正常操作的温度范围和温度可补偿的范围。正常操作温度范围是指变送器在工作状态下不被破坏的时候的温度范围,在超出温度补范围时,可能会达不到其应用的性能指标。温度补偿范围是一个比操作温度范围小的典型范围。在这个范围内工作,变送器肯定会达到其应有的性能指标。温度变从两方面影响着其输出,一是零点漂移;二是影响满量程输出。如:满量程的+/-X%/℃,读数的+/-X%/ ℃,在超出温度范围时满量程的+/-X%,在温度补偿范围内时读数的+/-X%,如果没有这些参数,会导至在使用中的不确定性。变送器输出的变化到度是由压力变化引起的,还是由温度变化引起的。温度影响是了解如何使用变送器时最复杂的一部分。 5、需要得到怎样的输出信号:mV 、V、mA及频率输出数字输出,选择怎样的输出取决于多种因素,包括变送器与系统控制器或显示器间的距离,是否存在“噪声”或其他电子干扰信号。是否需要放大器,放大器的位置等。对于许多变送器和控制器间距离较短的OEM设备,采用mA输出的变送器最为经济而有效的解决方法,如果需要将输出信号放大,最好采用具有内置放大的变送器。对于远距离传输出或存在较强的电子干扰信号,最好采用mA级输出或频率输出。如果在RFI或EMI指标很高的环境中,除了要注意到要选择mA或频率输出外,还要考虑到特殊的保护或过滤器。(市场上压力变送器主要有4...20mA,0...20mA,0...10V,0...5V等等,但是比较常用的是4...20mA和0...10V两种,在我上面举的这些输出信号中,只有4...20mA为两线制,我们所说的输出为几线制不包含接地或屏蔽线,其他的均为三线制) 6、选择怎样的励磁电压:输出信号的类型决定选择怎么样的励磁电压。许多放大变送器有内置的电压调节装置,能够得到的一个工作电压决定是否采用带有调节器的传感器,

压力变送器选用必知参数

压力变送器选用必知参数 压力变送器用于测量液体、气体或蒸汽的液位、密度和压力,然后转变成4~20mA DC信号输出。而智能型压力变送器可与HART手操器相互通讯,通过它进行设定,监控或与上位机组成现场监控系统。购买压力变送器必须知道以下几个参数。 一、接液材质 我们要考虑的是压力变送器所测量的介质,一般的压力变送器的接触介质部分的材质采用的是316不锈钢,如果你的介质对316不锈钢没有腐蚀性,那么基本上所有的压力变送器都适合你对介质压力的测量. 如果你的介质对316不锈钢有腐蚀性,那么我们就要采用化学密封,这样不但起到可以测量介质的压力,也可以有效的阻止介质与压力变送器的接液部分的接触,从而起到保护压力变送器,延长了压力变送器的寿命. 二、精度等级 每一种电子式的测量计都会有精度误差的,但是由于各个国家所标的精度等级是不一样的,比如,中国和美国等国家标的精度是传感器在线性度最好的部分,也就是我们通常所说的测量范围的10%到90%之间的精度;而欧洲标的精

度则是线性度最不好的部分,也就是我们通常所说的测量反的0到10%以及90%到100%之间的精度.如欧洲标的精度为1%,则在中国标的精度就为0.5%。 三、量程范围 一般传感器测量的最大范围为传感器的满量程70%是最好的,也就是现在要测量70bar的压力,我们选压力变送器的量程应该选100bar. 四、输出信号 现阶段由于各种采集的需要,当前市场上压力变送器的输出信号有很多种,主要4~20mA,0~20mA,0~10V,0~5V等等,但是比较常用的是4~20mA和0~10V两种,在我上面举的这些输出信号中,只有4~20mA为两线制(我们所说的输出为几线制不包含接地或屏蔽线),其他的均为三线制. 五、介质温度 由于压力变送器的信号是通过电子线路部分转换的,所以一般情况下,压力变送器的测量介质温度为-30到+100度,如果温度过高,我们一般采用的是冷凝弯来冷却介质,这样相对让厂家特地为你生产一个耐高温的压力变送器的成本会降低很多。 六、测量介质 一般我们测量的是相对比较清洁的流体,我们就直接采用标准的压力变送器就可以了,如果你所测量的介质是易

压力变送器选型应注意的几个问题

压力变送器选型应注意的几个问题 一、首先要了解压力变送器要测量多大的压力 先确定系统中要确认测量压力的最大值,一般而言,需要选择一个具有比最大值还要大1.5倍左右的压力量程的压力变送器。这主要是在许多系统中,尤其是水压测量和加工处理中,有峰值和持续不规则的上下波动,这种瞬间的峰值能破坏压力传感器,持续的高压力值或稍微超出压力变送器的标定最大值会缩短传感器的寿命,然而,由于这样做会精度下降。于是,可以用一个缓冲器来降低压力毛刺,但这样会降低传感器的响应速度。所以在选择压力变送器时,要充分考虑压力范围,精度与其稳定性。 二、其次测量压力介质是什么 我们要考虑的是压力变送器所测量的介质,黏性液体、泥浆会堵上压力接口,溶剂或有腐蚀性的物质会不会破坏变送吕中与这些介质直接接触的材料。以上这些因素将决定是否选择直接的隔离膜及直接与介质接触的材料。一般的压力变送器的接触介质部分的材质采用的是316不锈钢,如果你的介质对316不锈钢没有腐蚀性,那么基本上所有的压力变送器都适合你对介质压力的测量.如果你的介质对316不锈钢有腐蚀性,那么我们就要采用化学密封,这样不但起到可以测量介质的压力,也可以有效的阻止介质与压力变送器的接液部分的接触,从而起到保护压力变送器,延长了压力变送器的寿命. 三、压力变送器需要多大的精度 决定精度的有,非线性,迟滞性,机电商务网非重复性,温度、零点偏置刻度,温度的影响。但主要由非线性,迟滞性,非重复性,精度越高,价格也就越高。每一种电子式的测量计都会有精度误差的,但是由于各个国家所标的精度等级是不一样的,比如,中国和美国等国家标的精度是传感器在线度最好的部分,也就是我们通常所说的测量范围的10%到90%之间的精度;而欧洲标的精度则是线性度最不好的部分,也就是我们通常所说的测量反的0到10%以及90%到100%之间的精度.如欧洲标的精度为1%,则在中国标的精度就为0.5%. 四、压力变送器的温度范围 通常一个压力变送器会标定两个温度范围,即正常操作的温度范围和温度可补偿的范围。正常操作温度范围是指压力变送器在工作状态下不被破坏的时候的温度范围,在超出温度补范围时,可能会达不到其应用的性能指标。温度补偿范围是一个比操作温度范围小的典型范围。在这个范围内工作,压力变送器肯定会达到其应有的性能指标。温度变从两方面影响着其输出,一是零点漂移;二是影响满量程输出。如:满量程的+/-X%/℃,读数的+/-X%/℃,在超出温度范围时满量程的+/-X%,在温度补偿范围内时读数的+/-X%,如果没有这些参数,会导至在使用中的不确定性。压力变送器输出的变化到度是由压力变化引起的,还是由温度变化引起的。温度影响是了解如何使用压力变送器时最复杂的一部分。 五、需要得到怎样的输出信号

压力变送器的应用及选型

压力变送器的应用及选型 一、概述 在诸类仪表中,变送器的应用最为广泛、普遍,变送器大体分为压力变送器和差压变送器。变送器常用来测量压力、差压、真空、液位、流量和密度等。变送器有两线制和四线制之分,两线制变送器尤多;有智能和非智能之分,智能变送器渐多;有气动和电动之分,电动变送器居多;另外,按应用场合有本安型(本质安全型)和隔爆型之分;按应用工况,变送器的主要种类如下: 低(微)压/低(微)差压变送器;中压/中差压变送器;高压/高差压变送器;绝压/真空/负压差压变送器;高温/压力、差压变送器;耐腐蚀/压力、差压变送器;易结晶/压力、差压变送器。 变送器的选型通常根据安装条件、环境条件、仪表性能、经济性和使用介质等方面考虑。实际应用中分为直接测量和间接测量两种;其用途有过程测量、过程控制和装置连锁等。常见的变送器有普通压力变送器、差压变送器、单发兰变送器、双发兰变送器、插入式发兰变送器等。 二、压力/差压变送器介绍 压力变送器和差压变送器单从名称上讲测量的是压力和差压(两个压力的差),但它们可以间接测量的量却很多。如压力变送器,除可以测量压力外,还可以测量设备内的液位。在常压容器内测量液位时,需要一台压力变送器即可。当测量受压容器的液位时,可考虑用两台压力/差压变送器,即测量下限一台,测量上限一台,它们的输出信号进行减法运算,即可测出液位,这时一般选用差压变送器。在容器内液位与压力值不变的情况下它还可以用来测量介质的密度。压力变送器的测量范围可以做的很宽,从绝压0开始可以到一百多兆帕(一般情况)。 差压变送器除了测量两个被测量压力的差压值外,它还可以配合各种节流元件来测量介质流体的流量,可以直接测量受压容器的液位和常压容器的液位以及压力和负压。 2.1 制作 从压力/差压变送器制作的结构上来分有普通型和隔离型。普通型压力/差压变送器的测量膜盒为一个,它直接感受被测介质的压力或差压;隔离型的测量膜盒接受到的是一种稳定液(一般为硅油)的压力,而这种稳定液是被密封在两个膜片中间,直接接受被测压力的膜片为外膜片,原普通型膜盒的膜片为内膜片,当外膜片上接受压力信号时通过硅油的传递原封不动的将外膜片的压力传递到了普通膜盒上,从而可以测出外膜片所感受到的压力。

RS485温度变送器使用说明书全解

485型温度变送器 使用说明书 1. 介绍 1.1 概述 该变送器广泛适用于通讯机房、仓库楼宇以及自控等需要温度监测的场所,传感器内输入电源,测温单元,信号输出三部分完全隔离。安全可靠,外观美观,安装方便。 1.2 功能特点 采用美国进口的测温单元,测量精准。采用专用的485电路,通信稳定。可选择一路继电器输出或者蜂鸣器报警。10~30V 宽电压范围供电,规格齐全,安装方便。 1.3 主要技术指标 供电电源:10~30V DC 普通测温范围:-40℃~80℃(默认) 默认精度:±0.5℃ 超宽温:-100℃~300℃ (需定制) 宽量程精度:±1℃ 通信协议:Modbus-RTU(详见第5部分) 存储环境:-40℃~80℃ 输出信号:485信号、继电器(选配)、内置蜂鸣器(选配) 参数设置:通过上位机软件配置 1.4 系统框架图 485总线 USB 转485或232转485 10~30V DC UPS 电源(选配) AC220V 市电 监控电脑

1号设备2号设备3号设备n号设备 系统方案框图 2. 产品选型 RS- 仁硕公代号 WD- 单温度变送、传感器 N01- RS485通讯(Modbus协议) 1- 86液晶壳 2- 壁挂王字壳 1 外置圆形不锈钢探头 2 外置磁吸式探头 3 外置扁形不锈钢探头 4 外置4分管螺纹探头 4L 外置4分管螺纹长探头

3. 设备安装说明 3.1 设备安装前检查 设备清单: ■变送器设备1台 ■产品合格证、保修卡、售后服务卡等 ■12V/2A防水电源1台(选配) ■USB转485(选配) ■485终端电阻(多台设备赠送) 3.2 接口说明 3.2.1 电源及485信号 宽电压电源输入10~30V均可。485信号线接线时注意A\B两条线不能接反,总线上多台设备间地址不能重复。 3.2.2继电器接口 设备可选配一路开关量常开触点输出或内置蜂鸣器报警。 3.3 具体型号接线 3.3.1:壁挂王字壳接线 线色 说明 电源棕色电源正(10~30V DC)黑色电源负 通信黄色485-A 蓝色485-B 3.3.2:86液晶壳接线

压力变送器选型

压力变送器选型 选型规则 1.根据要测量压力的类型 压力类型主要有表压、绝压、差压等。表压是指以大气为基准,小于或大于大气压的压力;绝压是指以绝对压力零位为基准,高于绝对压力;差压是指两个压力之间的差值。 2.根据被测压力量程 一般情况下,按实际测量压力为测量范围的80%选取。 要考虑系统的最大压力。一般来说,压力变送器器压力范围最大值应该达到系统最大压力值的1.5倍。一些水压和过程控制,有压力尖峰或者连续的脉冲。这些尖峰可能会达到“最大”压力的5倍甚至10倍,可能造成变送器的损坏。连续的高压脉冲,接近或者超过变送器的最大额定压力,会缩短变送器的实用寿命。但提高变送器额定压力会牺牲变送器的分辨率。可以在系统中使用缓冲器来减弱尖峰,这会降低传感器的响应速度。 压力变送器一般设计成能在2亿个周期中承受最大压力而不会降低性能。在选择变送器时可在系统性能与变送器寿命之间找到一个折中的解决方案。 3.根据被测介质 按测量介质的不同,可分为干燥气体、气体液体、强腐蚀性液体、黏稠液体、高温气体液体等,根据不同的介质正确选型,有利于延长变

送器的使用寿命。 4.根据系统的最大过载 系统的最大过载应小于变送器的过载保护极限,否则会影响变送器的使用寿命甚至损坏变送器。通常压力变送器的安全过载压力为满量程的2倍。 5.根据需要的准确度等级 变送器的测量误差按准确度等级进行划分,不同的准确度对应不同的基本误差限(以满量程输出的百分数表示)。实际应用中,根据测量误差的控制要求并本着使用经济的原则进行选择。 6.根据系统工作温度范围 测量介质温度应处于变送器工作温度范围内,如超温使用,将会产生较大的测量误差并影响变送器的使用寿命;在压力变送器的生产过程中,会对温度影响进行测量和补偿,以确保其受温度影响产生的测量误差处于准确度等级要求的范围内。在温度较高的场合,可以考虑选择高温型压力变送器或采取安装冷凝管、散热器等辅助降温措施。7.根据测量介质与接触材质的兼容性 在某些测量场合,测量介质具有腐蚀性,此时需选用与测量介质兼容的材料或进行特殊的工艺处理,确保变送器不被损坏。 8.根据压力接口形式 通常以螺纹连接(M20×1.5)为标准接口形式。 9.根据供电电源和输出信号

温度变送器的工作原理和分类

温度变送器的工作原理和分类 因为感温元件品种繁多,其信号输出类型也多。为了便于自动化检测,所以对各种温度传感器的信号输出做了统一的规定,也就是为统一的4~20mA信号。为了使各种温度传感器的输出能统一为4~20MA的信号,所以用了温度变送器。利用温度变送器来使输入的各种电阻和电势信号,变成了统一的4~20MA的电流信号,这就是温度变送器的由来。 温度变送器完成测量信号的采集后转化成统一的4~20MA电流信号输出。同时还起隔离作用。 按工作原理分类,主要是热敏元件的不同, 有:热电偶,热电阻(金属),和半导体热敏电阻 一体化温度变送器将温度传感元件(热电阻或热电偶)与信号转换放大单元有机集成在一起,用来测量各种工艺过程中-200-1600℃范围内的液体、蒸汽及其它气体介质或固体表面的温度。它通常和显示仪表、记录仪表以及各种控制系统配套使用。 特点 温度传感器温度影响产生电阻或电势效应,经转换产生一个差动电压信号。此信号经放大器放大,再经电压、电流变换,输出与量程相对应的4-20mA的电流信号。 热电偶一般用于中高温的测量,而热电阻主要是低温的测量。采用何种,具体看看下面的介绍: 热电偶 热电偶是工业上最常用的温度检测元件之一,热电偶工作原理是基于赛贝克(seeback)效应,即两种不同成分的导体两端连接成回路,如两连接端温度不同,则在回路内产生热电流的物理现象。其优点是: ①测量精度高。因热电偶直接与被测对象接触,不受中间介质的影响。 ②测量范围广。常用的热电偶从-50~+1600℃均可边续测量,某些特殊热电偶最低可测到-269℃(如金铁镍铬),最高可达+2800℃(如钨-铼)。 ③构造简单,使用方便。热电偶通常是由两种不同的金属丝组成,而且不受大小和开头的限制,外有保护套管,用起来非常方便。 1.热电偶测温基本原理 将两种不同材料的导体或半导体A 和B焊接起来,构成一个闭合回路。当导体A和B的两个执着点1和2之间存在温差时,两者之间便产生电动势,因而在回路中形成一个大小的电流,这种现象称为热电效应。热电偶就是利用这一效应来工作的。 2.热电偶的种类及结构形成 (1)热电偶的种类 常用热电偶可分为标准热电偶和非标准热电偶两大类。所调用标准热电偶是指国家标准规定了其热电势与温度的关系、允许误差、并有统一的标准分度表的热电偶,它有与其配套的显示仪表可供选用。非标准化热电偶在使用范围或数量级上均不及标准化热电偶,一般也没有统一的分度表,主要用于某些特殊场合的测量。 标准化热电偶我国从1988年1月1日起,热电偶和热电阻全部按IEC国际标准生产,并指定S、B、E、K、R、J、T七种标准化热电偶为我国统一设计型热电偶。 (2)热电偶的结构形式为了保证热电偶可靠、稳定地工作,对它的结构要求如下: ①组成热电偶的两个热电极的焊接必须牢固; ②两个热电极彼此之间应很好地绝缘,以防短路; ③补偿导线与热电偶自由端的连接要方便可靠; ④保护套管应能保证热电极与有害介质充分隔离。 3.热电偶冷端的温度补偿 由于热电偶的材料一般都比较贵重(特别是采用贵金属时),而测温点到仪表的距离都很远,为了节省热电偶材料,降低成本,通常采用补偿导线把热电偶的冷端(自由端)延伸到温度比较稳

E-H压力变送器选型手册

[标签:标题] 篇一:E+H压力变送器操作说明书 cerabar S 压力变送器 操作手册 目录 1、安全手册 (4) 1.1 设计用途 (4) 1.2 安装、调试和操作 (4) 1.3 操作安全性 (4) 1.4 安全惯例和图标的注释 (4) 2、认证 (5) 2.1 仪表设计 (5) 2.2 供货范围 (6) 2.3 CE标志 (6) 2.4 注册商标 (6) 3、安装 (7) 3.1 接收和存储仪表 (7) 3.2 安装条件 (7) 3.3 安装手册 (7) 3.4 安装后的检查 (10) 4.接线 (10) 4.1 仪表的接线 (10) 4.2 电子腔室的接线 (11) 4.3 等电势 (13) 4.4 接线后检查 (13) 5.操作 (13) 5.1 现场显示模块(可选) (14) 5.2 操作按钮 (15) 5.3 现场操作-不带就地现场显示 (17) 5.4 现场操作-带现场显示 (18) 5.5 HistoROM (可选) (19) 5.6 TOF TOOL操作程序 (21) 5.7 通过手持终端HART手操器操作 (21) 5.8 Commuwin II操作程序 (22) 5.9 锁定/解锁操作 (22) 5.10 工厂设定(重置) (23) 6 调试 (24) 6.1 功能检测 (24) 6.2 语言选择与测量模式选择 (24) 6.3 位置调节 (25) 6.4 压力测量 (26)

6.5 液位测量 (28) 7 维护 (30) 7.1 表面清洁 (30) 8.故障排除 (30) 8.1 错误信息 (30) 8.2 输出响应错误 (36) 8.3 确认错误信息 (37) 8.4 维修 (37) 8.5 带防爆认证的仪表维修 (38) 8.6 备件 (38) 8.7 返修仪表 (38) 8.8 存储 (39) 8.9 软件 (39) 9.技术数据 (40) 10 附件 (40) 10.1现场显示,TOF TOOL和现场手操器的操作菜单 (40) 10.2 HART Commuwin II操作矩阵 (40) 10.3 专利 (41) 索引 1、安全手册 1.1 设计用途 Cerabar S 是一种测量压力和液位的压力变送器。 制造厂不承担因为不当的或在非设计用途场合的使用而造成损坏的责任。 1.2 安装、调试和操作 仪表依据电流技术、安全性和EU标准设计成为一种操作更加安全的仪表。但是,如果安装不正确或使用工况不是其适用工况,有可能会产生危险. 例如:因为不正确的安装或标定使产品溢流.因为类似原因,所以仪表必须根据操作手册来安装,连接,操作和维护。相关维护人员必须有足够的能力,而且必须浏览过操作手册并充分理解其含义。调试和修理仪表只有当他们被特别允许的情况下才被允许。 请特别注意铭牌上的技术数据. 1.3 操作安全性 1.3.1 危险区 如果仪表安装在爆炸危险区,那么仪表规格必须遵守国家和当地的规范。仪表会附带一个防爆认证证书在仪表的文件中。文件中列出的安装规范,过程连接和安全手册都必须遵守规范. *确保所有的相关调试人员都是合适的资格。 1.4 安全惯例和图标的注释 为了突出手册中的安全相关性或可选择的操作程序,使用了下面的惯例和图标,并在每个图标的旁注中加了注解。 2、认证 2.1 仪表设计 2.1.1 铭牌 图1:Cerabar S 的铭牌 1、定货号 2、船级认证的GL符号(可选)

怎样正确的选择压力变送器

怎样正确的选择压力变送器 压力变送器在工业中的应用主要有三个,一个是大口径仪表更多的应用于给排水工程,有一个中小口径通常用于固液双相等难测流体或高要求的地方,如造纸工业纸浆液和黑液的测试,有色冶金行业、选煤厂的煤泥,强腐蚀液体仪器工业和钢铁工业高炉风口冷却水控制和泄漏,长距离管道水力输送煤流量测量和控制。最后一个很小,很小的口径往往是用于制药工业、食品工业、生物工程等有健康需求。具体如何正确的选择合适的压力变送器,许多买家是一个非常头痛的问题,下面我们来对如何来选择压力变送器做一个正确的认识。首先在选择口径的时候依据自己的需求去选择。选仪表口径不是说一定要和管径相同,应根据流量而定。流程工业输送水等粘度不一样的液体,管道流速通常是经济流速 1.5~3m/s。流量计在这样的的管道上使用时,传感器口径与管径相同即可。压力变送器满度流量时液体流速可在1~10m/s 范围内选用。上限流速在原理上是不受限的,然而通常建议不超过5m/s,除非内衬质料能经得住液流冲洗,现实应用很少超过7m/s,超过10m/s则更为稀有。满度流量的流速下限通常为1m/s,有些型号仪表则为0.5m/s。有些工程运行初期流量偏低或在流速偏低的管系,从测量精度角度考虑,仪表口径应改用小于管径,以异管径链接。用于有易粘附、沉积、结垢等物质的流体,选用流速不低于2m/s,最好提高到3~4m/s或以上,起到自清扫,防备粘附沉积等作用。用于矿浆等磨耗性强的流体,常用流速应低于2~3m/s ,以降低内衬和电极的磨损。在测量靠近阈值的低电导液体,尽量选定较低流速(小于0.5~1m/s),因随着

流速提高使噪声也增长,而出现输出晃动现象。压力变送器的范围度是比较大的,通常不低于20,带有量程自动切换功效的仪表,可超过50~100。精度品级和功效在市场上的流畅的流量计凭据差另外应用和利用情况的差别,通用型压力变送器的性能有较大差异,有些精度高、功效多,有些精度低、功效简朴。精度高的仪表根本偏差为(±0.5%~±1%) R,精度低的仪表则为(±1.5%~±2.5%) FS,两者代价相差1~2倍。因此丈量精度要求不很高的场合选用高精度仪表在经济上是分歧算的。有些型号仪表声称有更高的准确度,根本偏差仅(±0.2%~±0.3%)R,但有严酷的安置要求和参比条件,比方情况温度20~22℃,前后置直管段长度要求分别大于10D,3D(通常为5D,2D)乃至提出流量传感器要与前后置直管构成一体在流量尺度装置上作实流校准,以淘汰夹装不善的影响。因此在多种型号选择比力时不要单纯只看高指标,要详细阅读制造厂样本或阐明书做综合阐发。市场上压力变送器的功效差异也很大,简朴的就只丈量单向流量,只输出模仿信号动员后位仪表;功效仪表有测双向流、量程切换、上下限流量报警、空管和电源堵截报警、小信号切除、流表现和总量盘算、主动查对和妨碍自诊断、与上位机通讯和活动组态等。选择压力变送器的时间,肯定要看流速、满度流量、范畴度和口径,精度品级和功效,把这些确定了,应该就没有问题了。

温度压力变送器流量计等仪表知识和选型

1. 基本知识 1. 1 变送器和传感器 传感器是能够受规定的被测量并按照一定的规律转换成可用输出信号的器件或装置的总称,通常由敏感元件和转换元件组成。当传感器的输出为规定的标准信号时,则称为变送器。 传感器(sensor): 国家标准GB7665-87对传感器下的定义是:“能感受规定的被测量并按照一定的规律转换成可用信号的器件或装置,通常由敏感元件和转换元件组成”。它是一种检测装置,能感受到被测量的信息,并能将检测感受到的信息,按一定规律变换成为电信号或其他所需形式的输出,满足信息的传输、存储、显示、记录和控制要求。它是实现自动检测和自动控制的首要环节。 变送器(transmitter): 变送器的概念是将非标准电信号转换为标准电信号的仪器,传感器则是将物理信号转换为电信号的器件。根据《中国大百科全书》的定义:“变送器,输出为标准信号的传感器。”国家标准的定义:“使输出为规定标准信号的装置称为变送器。” 1.2 传感器和变送器的输出信号 (1)电流信号:4~20mA、0~20mA; (2)电压信号:0~5V、1~5V等还有mv信号; (3)电阻信号。 (4)脉冲信号:0~1000MHz 以上信号都可以通过变送模块或电路板改成标准的4~20mA信号。同时名字也不叫传感器了叫变送器了。

采用电流信号的原因是不容易受干扰。并且电流源内阻无穷大,导线电阻串联在回路中不影响精度,在普通双绞线上可以传输数百米。上限取20mA是因为防爆的要求:20mA 的电流通断引起的火花能量不足以引燃瓦斯。下限没有取0mA的原因是为了能检测断线:正常工作时不会低于4mA,当传输线因故障断路,环路电流降为0。常取2mA作为断线报警值。 2. 常用变送器 2.1 一体式温度变送器 一体化温度变送器一般由测温探头(热电偶或热电阻传感器)和两线制固体电子单元组成。采用固体模块形式将测温探头直接安装在接线盒内,从而形成一体化的变送器。一体化温度变送器根据所用传感器的不同分为热电阻和热电偶型两种类型。 2.1.1 热电阻和热电偶 电阻值随温度变化的温度检测元件。中国最常用的有R0=10Ω、R0=100Ω和R0=1000Ω等几种,它们的分度号分别为Pt10、Pt100、Pt1000;铜电阻有R0=50Ω和R0=100Ω两种,它们的分度号为Cu50和Cu100。其中Pt100和Cu50的应用最为广泛。 热电偶直接测量温度,并把温度信号转换成热电动势信号。基本原理是两种不同成份的材质导体组成闭合回路,当两端存在温度梯度时,回路中就会有电流通过,此时两端之间就存在电动势——热电动势。 2.1.2 温度变送器选型 (1)被测温度范围; (2)所需响应时间;

EJA压力变送器如何选型

EJA 压力变送器如何选型 1、要测量什么样的压力:先确定系统中要确认测量压力的最大值,一般而言,需要选择一个具有比最大值还要大1.5 倍左右的压力量程的变送器。这主要是在许多系统中,尤其是水压测量和加工处理中,有峰值和持续不规则的上下波动,这种瞬间的峰值能破坏压力传感器,持续的高压力值或稍微超出变送器的标定最大值会缩短传感器的寿命,然而,由于这样做会精度下降。于是,可以用一个缓冲器来降低压力毛刺,但这样会降低传感器的响应速度。所以在选择变送器时,要充分考虑压力范围,精度与其稳定性。2 、什么样的压力介质:我们要考虑的是压力变送器所测量的介质,黏性液体、泥浆会堵上压力接口,溶剂或有腐蚀性的物质会不会破坏变送吕中与这些介质直接接触的材料。以上这些因素将决定是否选择直接的隔离膜及直接与介质接触的材料。一般的压力变送器的接触介质部分的材质采用的是316 不锈钢, 如果你的介质对316 不锈钢没有腐蚀性,那么基本上所有的压力变送器都适合你对介质压力的测量.如果你的介质对316 不锈钢有腐蚀性,那么我们就要采用化学密封,这样不但起到可以测量介质的压力,也可以有效的阻止介质与压力变送器的接液部分的接触,从而起到保护压力变送器,延长了压力变送器的寿命.3 、变送器需要多大的精度:决定精度的有, 非线性,迟滞性,机电商务网非重复性,温度、零点偏置刻度,温度的影响。但主要由非线性,迟滞性,非重复性,精度越高,价格也

就越高。每一种电子式的测量计都会有精度误差的,但是由于各个国家所标的精度等级是不一样的,比如,中国和美国等国家标的精度是传感器在线性度最好的部分,也就是我们通常所说的测量范围的10%到90%之间的精 度;而欧洲标的精度则是线性度最不好的部分,也就是我们通 常所说的测量反的0到10%以及90%到100%之间的精度. 如欧洲 标的精度为1%,则在中国标的精度就为0.5%.4 、变送器的温度范围:通常一个变送器会标定两个温度范围,即正常操作的温度范围和温度可补偿的范围。正常操作温度范围是指变送器在工作状态下不 被破坏的时候的温度范围,在超出温度补范围时,可能会达不到其应用的性能指标。温度补偿范围是一个比操作温度范围小的典型范 围。在这个范围内工作,变送器肯定会达到其应有的性能指标。温度变从两方面影响着其输出,一是零点漂移;二是影响满量程输出。如:满量程的+/-X%/C,读数的+/-X%/C,在超出温度范围时满量程的+/-X% ,在温度补偿范围内时读数的+/-X% ,如果没有这些参数,会导至在使用中的不确定性。变送器输出的变化到度是由压力变化引起的,还是由温度变化引起的。温度影响是了解如何使用变送器时最复杂的一部分。5、需要得到怎样的输出信号:mV 、V、mA 及频率输出数字输 出,选择怎样的输出取决于多种因素,包括变送器与系统控制器或显示器间的距离,是否存在“噪声”或其他电子干扰信号。是否需要放大器,放大器的位置等。对于许多变送器和控制器间距离较短的OEM

压力变送器选型手册13P

JCJ800B 系列差压变送器核心器件采用高性能进口压力传感器。JUCSAN?产品经过精密的结构设计、合理的温度补偿,然后以线性放大电路、V/I 转换全密封焊接工艺制造出标准的(4~20)m A 或(0~10)m A 电流信号或标准电压信号。 产品采用铝合金外壳封装,外形精巧、美观、耐用,方便安装,可广泛应用于医疗、洁净室、实验室、电厂、空调 等环境中的微压/差压测量领域。 选型表 选型说明: 注明测量范围,当选用JCJ800BA 型差压变送器时,C 口V 口项 不用选择; 当选用JCJ800BB 型差压变送器时,C 口V 口项需要选择。 如选用宝塔嘴接口类型的差压变送器(0~1000)Pa,准确度0.5,两 线电流输出.型号为:JCJ800BAS2P5 (0~1000)Pa 如选用M20×1.5接口类型的差压变送器(0~2000)Pa,准确度0.25, (0~5)V 输出.型号为:JCJ800BBS1P2C1B0 (0~2000)Pa 量程200Pa 内,精度只能1%,量程500Pa 内精度0.5%。 性能参数 测量介质:无腐蚀性常规气体 测量形式及测量范围: 表压(G )---最大(0~400)KPa,最小(0~100)Pa 相对压力(B )---(0~400)KPa,最小(0~100 )Pa 负相对压力(B )--(-0.1~400)KPa,最小(-50~50 )Pa 精度等级:0.25%、0.5%、1% 过载能力:量程的2~20倍 长期稳定性:小于0.3%FS/年 供电电源:15~36 VDC (标定电压24VDC ) 输出信号:(4~20)mA 、(0~10)mA (0~5)V 工作温度:-20~65℃ 补偿温度:-10~60 ℃ 稳定性:小于±0.2%FS/年,±0.5%FS/年 过程连接:A 型、?8宝塔嘴(内孔?3mm ) B 型、外螺纹M20×1.5(内孔?3mm ) 防护等级:IP65 零点量程可调节 JCJ800BB 差压变送器外形图 J CJ800BA 型 JCJ800BB 型

E,H压力变送器选型手册

E,H压力变送器选型手册 各位读友大家好!你有你的木棉,我有我的文章,为了你的木棉,应读我的文章!若为比翼双飞鸟,定是人间有情人!若读此篇优秀文,必成天上比翼鸟! 篇一:关于E+H产品选型方法与型号说明重要内容,请看第2页1、登录德国E+H(全称:Endress+Hauser,中文:恩德斯豪斯)网站/ 2、点击“Asia”(亚洲)3、点击“China”(中国)4、点击“产品” 5、选择你需要了解或购买的产品,如我需要了解订货号10H1H-UF0A1AG4A5AA 与10H1H-1F0A1AG4A4AA的区别,则按照以下“流量——电磁流量计——Promag H——Promag 10H——产品比较(同一系列不一样型号的信息)或者产品选型(同一型号不同订货号的信息)”,详细请看下面的截图。查询结果:综下所属,订货号10H1H-UF0A1AG4A5AA与订货号10H1H-1F0A1AG4A4AA两个传感器可

以互换,但一定要把变送器里的数据模块换过来(上面是传感器工厂标定的数据),区别仅在过程连接(第1个符号所表示)与电源(第10个符号所表示)不一样。详解如下:第1个符号表示传感器过程连接“U”代表焊接螺纹接套DIN11850, 316L/1.4404“1”代表Tri-Clamp, 316L/1.4404 关于Tri-Clamp:即TC快速接头(Tri-clamps)常用于啤酒、乳业、饮料、制药等领域接头,材质一般为不锈钢,同时Tri-Clamp 也是Alfa-Laval 集团Tri-Clover 有限公司的注册商标,也称卫生级接头,卫生级管道在食品、医药等生产中洁净要求高的场合广泛采用,生产工艺要求无死角连接,且易清洗,一般情况下压力都不高,也就是俗称的“卡箍”连接,常用的TC接头有焊接端头(2个),垫圈和快装卡箍四个零件组成.市场上很容易买到。TC 接头详细规格可以参考DIN 32676-2001 饮食业、化工业和医药业用配件.不锈钢管夹具接头.焊接式,德国的标准,看看
