产品简介
NRDR-500全自动电容电桥测试仪是在无功补偿装置专家工作组的指导下，针对变电
站现场测量电容器的电容值时存在的问题而专门研制的，它着重解决了以下问题：
1、现场测量电容器需拆除连接线，不仅工作量大而且易损坏电容器。
2、电容表输出电压低而导致故障检出率低。
3、该仪器具有测量工作量小、快捷简便、性能稳定、测量准确、故障检出率高等特点。产品别称
电力电容测试仪、电力电容器测试仪、电容电桥、数字电容电桥测试仪、配电电网电
容电桥测试仪、全自动电容测试仪、全自动电容量测试仪、全自动电容量测量仪
产品特征
1、本全自动电容电桥测试仪采用了先进的测量原理与四端测量技术，可以精确测量、测试重复性能好；
2、接线简单，测试速度快，数据准确性高，大大减轻了试验人员的劳动强度，提高工作效率了；
3、液晶屏幕自带触屏按键，使操作直观、简单；
4、电流自动分段补偿，使全量程电流线性化，提高了仪器测量精度；
5、波形和测量数据同时显示，使测试过程更直观；
6、新一代USB通信功能简化与PC机连接，方便于测量数据传输和管理；
7、本全自动电容电桥测试仪有电流过载保护功能，防止电流过大损坏仪器或者设备。
产品参数
测量范围、分辨率及误差值

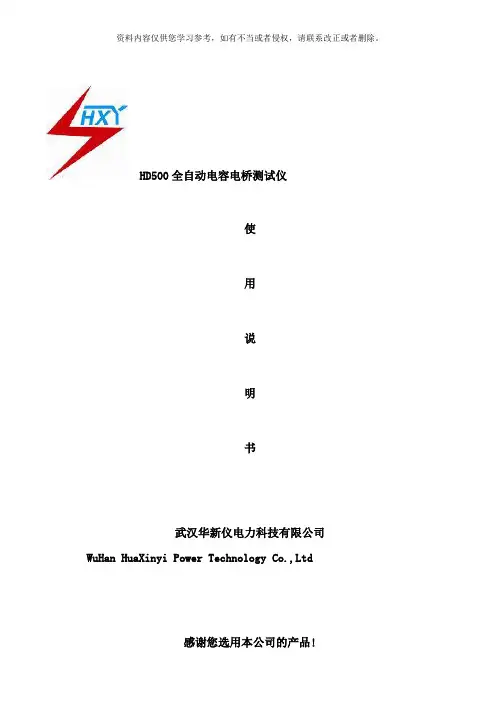

HD500全自动电容电桥测试仪 使 用 说 明 书 武汉华新仪电力科技有限公司 WuHan HuaXinyi Power Technology Co.,Ltd 感谢您选用本公司的产品!
您现在参考的是全自动电容电桥测试仪说明书。在使用本产品之前, 请您详细阅读本说明书, 并特别注意以下注意事项: 1、使用前仪器面板上的接地桩必须接地, 以免发生触电危险! 2、测量时必须将测试电压输出开关置于”通”位置。 3、为获得正确的容量值, 必须在测量前设置与电容器铭牌相同的电压值。 4、如果怀疑仪器精度有问题, 请用仪器随机配置的参考电容器 进行检查。 5、在测量小电容时, 钳形表的位置对测量值有影响, 请将钳形表置于被 测导线正中位置, 并保持钳口完全闭合。
目录 一、概述 ......................................... 错误!未定义书签。 二、技术参数 ..................................... 错误!未定义书签。 三、工作原理 ..................................... 错误!未定义书签。 四、仪器面板 ..................................... 错误!未定义书签。 五、接线方法 ..................................... 错误!未定义书签。 并联电容器测量................................ 错误!未定义书签。 六、操作步骤 ..................................... 错误!未定义书签。 1、参数设置................................... 错误!未定义书签。 2、测量开始................................... 错误!未定义书签。 3、保存数据................................... 错误!未定义书签。 4、打印操作................................... 错误!未定义书签。 5、查询数据................................... 错误!未定义书签。 七、配套清单 ..................................... 错误!未定义书签。 八、贮存及运输 ................................... 错误!未定义书签。
感谢您选用本公司的产品！ 您现在参考的是全自动电容电感测试仪说明书。在使用本产品之前，请您详细阅读本说明书，并特别注意以下注意事项： 1、测量时必须将钳形表置于OFF档。 2、测量时必须将测试电压输出开关置于“通”位置。 3、为获得正确的容量值，必须在测量前设置与电容器铭牌相同的电压值。 4、如果怀疑仪器精度有问题，请用仪器随机配置的参考电容器进行检查。 5、在测量小电容小电感时，钳形表的位置对测量值有影响，请将钳形表置 于最佳位置，并保持钳口完整闭合。
目录 一、概述 0 二、技术参数 0 三、工作原理 (1) 四、仪器面板 (2) 五、接线方法 (3) 1、并联电容器测量 (3) 2、电抗器电感测量 (4) 3、电感测量注意事项 (4) 六、操作步骤 (5) 1、参数设置 (5) 2、测量开始 (6) 3、保存数据 (8) 4、打印操作 (9) 5、查询数据 (10) 七、配套清单 (11) 八、贮存及运输 (11)
HC-500L 全自动电容电感测试仪 一、概述 全自动电容电感测试仪针对变电站现场测量并联电容器组中的单个电容器电容值时存在的问题而专门研制的，它着重解决了以下问题： （1）现场测量单个电容器需拆除连接线，不仅工作量大而且易损坏电容器。 （2）电容表输出电压低而导致故障检出率低。 （3）测量电抗器的电感。 该仪器具有测量工作量小、快捷简便、性能稳定、测量准确、故障检出率高等特点。此外，它的电流测量单元还可兼作CVT、避雷器等电器设备的测量之用，具有一机多能的功效。 本型号测试仪特点 （1）量程自动转换； （2）储存7168个测试数据； （3）大屏幕液晶（320×240 LCD）显示, 汉字菜单操作提示； （4）实现波形和测量处理数据同屏显示，使测试过程更直观； （5）具有设置、校正和调试功能。 二、技术参数 1、电容量量程：0.2μF～2,000μF； 容量范围：5～20,000 kvar； 测量精度：0.2μF～2μF ±1%读数±0.02μF； 2μF～2,000μF ±1%读数±2个字； 2、电感量程：1mH～9.99H；测量精度：±1.5%读数±2个字 3、输出测量电压：AC 26V/500VA；50Hz； 4、显示方式：大屏幕液晶示屏全汉字输出，TPμp-40面板式热敏打印机
FS3001抗干扰介质损耗测试仪 一、产品简介 FS3001抗干扰介质损耗测试仪用于现场抗干扰介损测量，或试验室精密介损测量。仪器为一体化结构，内置介损电桥、变频电源、试验变压器和标准电容器等。采用变频抗干扰和傅立叶变换数字滤波技术，全自动智能化测量，强干扰下测量数据非常稳定。测量结果由大屏幕液晶显示，自带微型打印机可打印输出。 二、产品别称 介损测试仪、抗干扰介损测试仪、全自动介损测试仪、异频介损测试仪、异频介质损耗测试仪、抗干扰介质损耗测试仪、全自动介质损耗测试仪 三、产品特征 1、变频抗干扰 采用变频抗干扰技术，在200%干扰下仍能准确测量，测试数据稳定，适合在现场做抗干扰介损试验。 2、高精度测量 采用数字波形分析和电桥自校准等技术，配合高精度三端标准电容器，实现高精度介损测量。 仪器所有量程输入电阻低于2Ω，消除了测量电缆附加电容的影响。 3、多级安全保护，确保人身和设备安全
高压保护：试品短路、击穿或高压电流波动，能以短路方式高速切断输出。 低压保护：误接380V、电源波动或突然断电，启动保护，不会引起过电压。 接地保护：仪器接地不良使外壳带危险电压时，启动接地保护。 C V T：高压电压和电流、低压电压和电流四个保护限，不会损坏设备；误选菜单不会输出激磁电压。CVT测量时无10kV高压输出。 防误操作：两级电源开关；电压、电流实时监示；多次按键确认；接线端子高/低压分明；缓速升压，可迅速降压，声光报警。 防“容升”：测量大容量试品时会出现电压抬高的“容升”效应，仪器能自动跟踪输出电压，保持试验电压恒定。 抗震性能：仪器采用独特抗震设计，可耐受强烈长途运输震动、颠簸而不会损坏。 高压电缆：为耐高压绝缘导线，可拖地使用。 四、技术指标 准确度：Cx: ±（读数×1%+1pF） tgδ: ±（读数×1%+0.00040） 抗干扰指标：变频抗干扰，在200%干扰下仍能达到上述准确度 电容量范围：内施高压：3pF～60000pF/10kV 60pF～1μF/0.5kV 外施高压：3pF～1.5μF/10kV 60pF～30μF/0.5kV 分辨率：最高0.001pF，4位有效数字 tgδ范围：不限，分辨率0.001%，电容、电感、电阻三种试品自动识别。 试验电流范围：10μA～1A 内施高压：设定电压范围：0.5～10kV 最大输出电流：200mA 升降压方式：连续平滑调节 试验频率：45、50、55单频 45/55Hz自动双变频 频率精度：±0.01Hz 外施高压：正接线时最大试验电流1A，工频或变频40-70Hz 反接线时最大试验电流10kV/1A，工频或变频40-70Hz CVT自激法低压输出：输出电压3～50V，输出电流3～30A

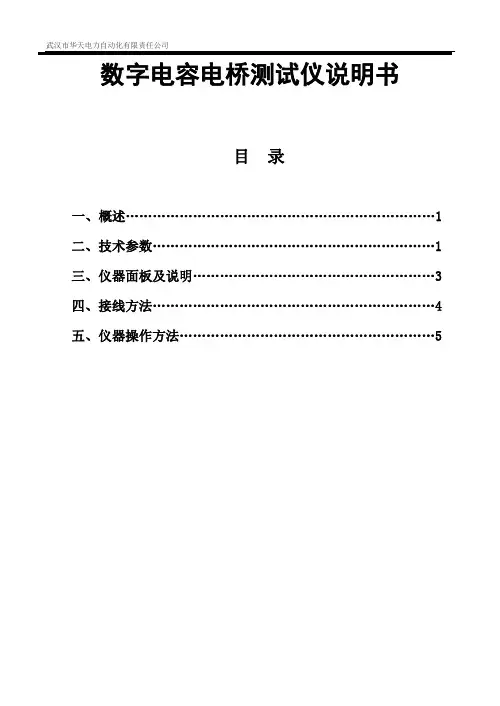

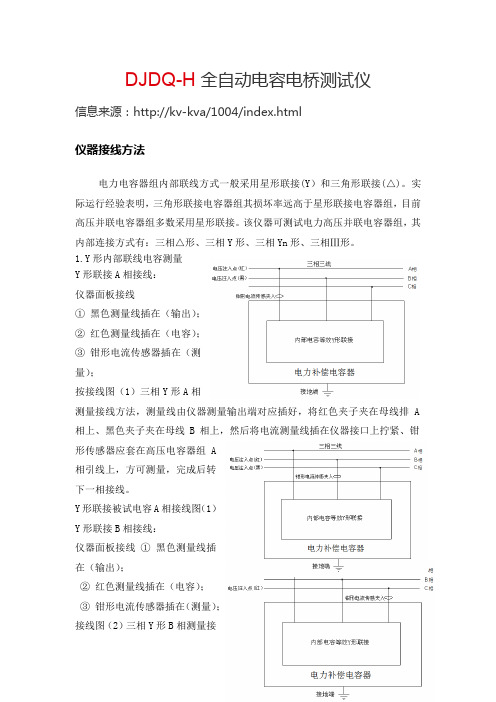

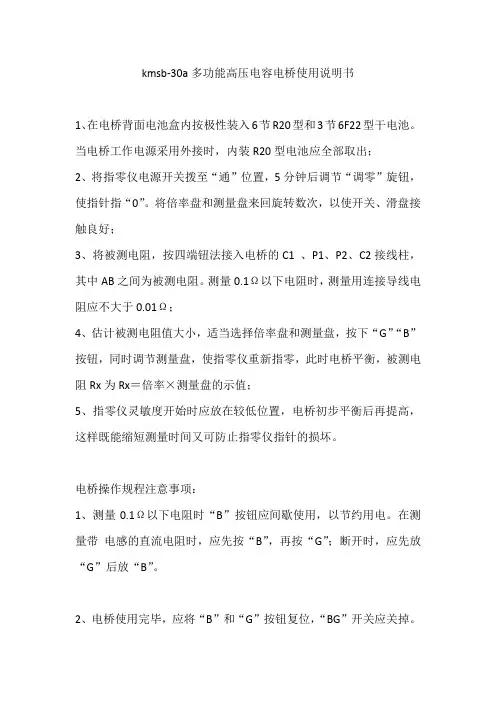

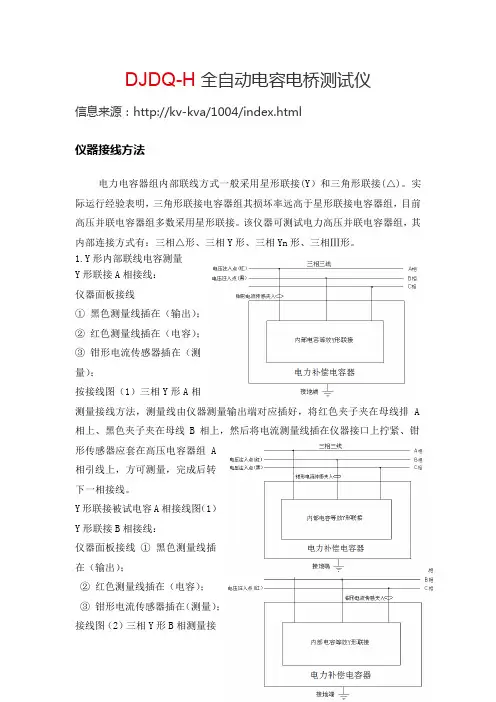

电容电桥说明书 目录 一、概述 (1) 二、技术参数 (1) 三、仪器面板及说明 (3) 四、接线方法 (4) 五、仪器操作方法 (5)
一、概述 全自动电容电感测试仪是针对变电站现场测量电容器的电容值时存在的问题而专门研制的，它着重解决了以下问题： (1) 现场测量电容器需拆除连接线，不仅工作量大而且易损坏电容器； (2) 电容表输出电压低而导致故障检出率低。 该仪器具有测量工作量小、快捷简便、性能稳定、测量准确、故障检出率高等特点。 (3)测量电抗器电感量。 二、技术参数 1、仪器测量范围及精度： a.电容测量 （1）可测电容范围：0.01μF ～2,000μF; （2）可测容量范围：5 ～20,000kvar; （3）测量精度：±1.0%； （4）分辨率：0 ～1.999μF ±1.0%rdg; 0 ～19.99μF ±1.0%rdg; 0 ～199.9μF ±1.0%rdg; 0 ～1999μF ±1.0%rdg;
b.电流测量 （1）电流测量范围：0～199.9mA; 0～1.999A; 0～19.99A; 0～199.9A 0～1000A; （2）测量精度：±1.0%； c．电感测量 1mH～10H 2、工作电源： a.额定电压：工频220V±10%； b.额定频率：50Hz； c.额定输出：25V/500V A； 3、仪器的正常工作条件： a.环境温度：0℃～+40℃ b.相对湿度：≤90% 4、显示打印方式：液晶显示屏全汉字显示面板式高速打印机 5、外形/ 重量：400×320×220 mm / 8 kg 6、工作原理（如图1）
FS3001抗干扰高压介质损耗测试仪 一、产品简介： 介损测量是绝缘试验中很基本的方法，可以有效地发 现电器设备绝缘的整体受潮劣化变质，以及局部缺陷等。在 电工制造、电气设备安装、交接和预防性试验中都广泛应用。 变压器、互感器、电抗器、电容器以及套管、避雷器等介损 的测量是衡量其绝缘性能的最基本方法。 FS3001介质损耗测试仪突破了传统的电桥测量方式， 采用变频电源技术，利用单片机、和现代化电子技术进行自 动频率变换、模/数转换和数据运算；达到抗干扰能力强、 测试速度快、精度高、全自动数字化、操作简便；电源采用 大功率开关电源，输出45Hz和55Hz纯正弦波，自动加压， 可提供最高1 0千伏的电压；自动滤除50Hz干扰，适用于 变电站等磁干扰大的现场测试。广泛适用于电力行业中变压器、互感器、套管、电容器、避雷器等设备的介损测量。 二、现场试验注意事项 如果使用中出现测试数据明显不合理，请从以下方面查找原因： 1、搭钩接触不良 现场测量使用搭钩连接试品时，搭钩务必与试品接触良好，否则接触点放电会引起数据严重波动！尤其是引流线氧化层太厚，或风吹线摆动，易造成接触不良。 2、接地接触不良 接地不良会引起仪器保护或数据严重波动。应刮净接地点上的油漆和锈蚀，务必保证0电阻接地！ 3、直接测量CVT或末端屏蔽法测量电磁式PT
直接测量CVT的下节耦合电容会出现负介损，应改用自激法。 用末端屏蔽法测量电磁式PT时，由于受潮引起“T形网络干扰”出现负介损，吹干下面三裙瓷套和接线端子盘即可。也可改用常规法或末端加压法测量。 4、空气湿度过大 空气湿度大使介损测量值异常增大（或减小甚至为负）且不稳定，必要时可加屏蔽环。因人为加屏蔽环改变了试品电场分布，此法有争议，可参照有关规程。 5、发电机供电 发电机供电时输入频率不稳定，可采用定频50Hz模式工作。 6、测试线 由于长期使用，易造成测试线隐性断路，或芯线和屏蔽短路，或插头接触不良，用户应经常维护测试线； 测试标准电容试品时，应使用全屏蔽插头连接，以消除附加杂散电容影响，否则不能反映出仪器精度； 自激法测量CVT时，非专用的高压线应吊起悬空，否则对地附加杂散电容和介损会引起测量误差。 7、工作模式选择 接好线后请选择正确的测量工作模式（正、反和CVT），不可选错。特别是干扰环境下应选用变频抗干扰模式。 8、试验方法影响 由于介损测量受试验方法影响较大，应区分是试验方法误差还是仪器误差。出现问题时可首先检查接线，然后检查是否为仪器故障。 9、仪器故障 用万用表测量一下测试线是否断路，或芯线和屏蔽是否短路；输入电源220V过高或过低；接地是否良好。 用正、反接线测一下标准电容器或已知容量和介损的电容试品，如果结果正确，即可判断仪器没有问题； 拔下所有测试导线，进行空试升压，若不能正常工作，仪器可能有故障。 启动CVT测量后测量低压输出，应出现2～5V电压，否则仪器有故障。

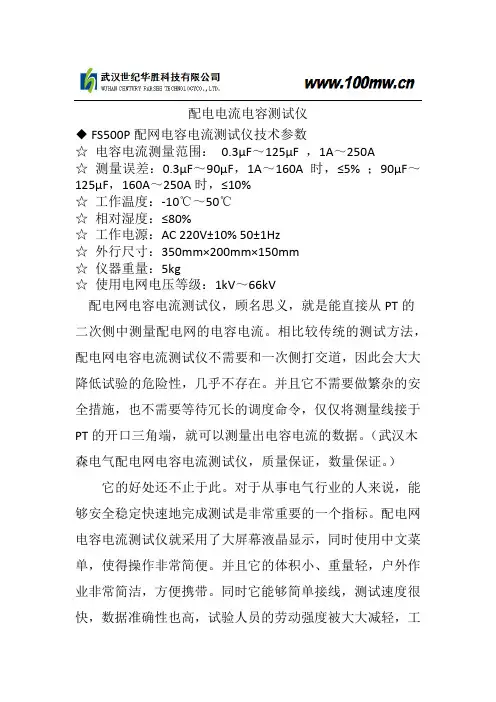

全自动电容电感测试仪的基本概述及工作原理 GB50150-1991与Q/CSG10007-2004规定:高压并联、串联电容器和交流滤波电容器的电容值偏差不超过额定值的-5%~+10%；电容值不应小于出厂值的95%；耦合电容器和电容分压器的电容值，每节电容值偏差不超出额定值的-5%~+10%，电容值与出厂值相比，增加量超过+2%时，应缩短试验周期。 随着城农电网改造的进行，电容器补偿装置得到前所未有的发展，新开发的产品也相继投入运行。但随之而来的是电容器事故率的大幅上升，尤其是电容器装置多年不见的爆炸着火事故亦多次发生，并出现过严重的群伤事故。无功补偿装置专家工作组组织专家对事故进行认真分析、研究后，认为事故率的上升除制造厂的产品质量下降外，很重要的另一个原因是：无功补偿技术管理和运行人员新老交接，又无可操作的反事故措施可用。 鉴于目前电力行业对电容器测试的需要，我公司结合目前市场上各类不拆线电容器测量仪的优缺点，悉心研究开发出免拆线 YTC720A电容电桥测试仪。此仪器最大的特点是“免拆线，抗干扰，高精度，不易损”，大大提高工作效率，保障检测运行。 工作原理：
在被测电容支路有对被测电容的电压、电流取样的取样电路，取样电路的输出端分别接放大电路，从电压放大电路输出的电压信号和从电流放大电路输出的电流信号通过鉴相器输出相位差信号，与电压信号和电流信号通过A/D转换器后，输入CPU计算而得到被测电容值。因为采用了移动的电流取样单元，而使得无需拆除连接线就可以直接测量电容值。 加之测量过程档位是自动进行选择，避免了手动操作引起的误差，因此具有稳定性好、重复性好，准确可靠的特点。 湖北仪天成电力设备有限公司是专业生产销售电力检测设备的技术型厂家，尤其是所生产的YTC720A电容电感测试仪，广受业界好评，我们承诺，凡我公司产品，三月包换，三年质保，终身保修！
电介质在交变电场作用下，所积累的电荷有两种分量：(1)有功功率。一种为所消耗发热的功率，又称同相分量；(2)无功功率，又称异相分量。异相分量与同相分量的比值即称为介质损耗。 通常用正切tanδ表示。tanδ=1/WCR(式中W为交变电场的角频率；C为介质电容；R为损耗电阻)。介电损耗角正切值是无量纲的物理量。可用介质损耗仪、电桥、Q表等测量。对一般陶瓷材料，介质损耗角正切值越小越好，尤其是电容器陶瓷。仅仅只有衰减陶瓷是例外，要求具有较大的介质损耗角正切值。橡胶的介电损耗主要来自橡胶分子偶极化。在橡胶作介电材料时，介电损耗是不利的；在橡胶高频硫化时，介电损耗又是必要的，介质损耗与材料的化学组成、显微结构、工作频率、环境温度和湿度、负荷大小和作用时间等许多因素有关。 电介质损耗（dielectric losses ）：电介质中在交变电场作用下转换成热能的能量。这些热会使电介质升温并可能引起热击穿，因此，在电绝缘技术中，特别是当绝缘材料用于高电场强度或高频的场合，应尽量采用介质损耗因数（即电介质损耗角正切tgδ，它是电介质损耗与该电介质无功功率之比）较低的材料。但是，电介质损耗也可用作一种电加热手段，即利用高频电场（一般为0.3～300 兆赫）对电介质损耗大的材料（如木材、纸、陶瓷等）进行加热。这种加热由于热量产生在介质内部，比外部加热的加热速度快、热效率高，且加热均匀。频率高于300兆赫时，达到微波波段，即为微波加热（家用微波炉即据此原理）。 电介质损耗按其形成机理可分为弛豫损耗、共振损耗和电导损耗。前两者分别与电介质的弛豫极化和共振极化过程有关。对于弛豫损耗，当交变电场的频率ω＝1／τ时，介质损耗达到极大值，τ为组成电介质的极性分子和热离子的弛豫时间。对于共振损耗，当电场频率等于电介质振子固有频率（共振）时，损失能量最大。电导损耗则是由贯穿电介质的电导电流引起，属焦耳损耗，与电场频率无关。 电容介质损耗和电流电压相位角之间的关系 又称介电相位角。反映电介质在交变电场作用下，电位移与电场强度的位相差。在交变电场作用下，根据电场频率、介质种类的不同，其介电行为可能产生两种情况。对于理想介质电位移与电场强度在时间上没有相位差，此时极化强度与交变电场同相位，交流电流刚好超前电压π/2。对于实际介质而言，电位移与电场强度存在位相差。此时介质电容器交流电流超前电压的相角小于π/2。由此，介质损耗角等于π/2与介质电容器交流电流超差电压的相角之差。 介质损耗角是在交变电场下，电介质内流过的电流向量和电压向量之间的夹角（即功率向量角ф）的余角δ，简称介损角。介质损耗角（介损角）是一项反映高压电气设备绝缘性能的重要指标。介损角的变化可反映受潮、劣化变质或绝缘中气体放电等绝缘缺陷，因此测量介损角是研究绝缘老化特征及在线监测绝缘状况的一项重要内容。 介质损耗检测的意义及其注意问题 （1）在绝缘设计时，必须注意绝缘材料的tanδ 值。若tanδ 值过大则会引起严重发热，使绝缘加速老化，甚至可能导致热击穿。而在直流电压下，tanδ 较小而可用于制造直流或脉冲电容器。
AI-6000K全自动介质损耗测试仪说明书 一、产品简介： 介损测量是绝缘试验中很基本的方法，可以有效地发现电器设备绝缘的整体受潮劣化变质，以及局部缺陷等。在电工制造、电气设备安装、交接和预防性试验中都广泛应用。变压器、互感器、电抗器、电容器以及套管、避雷器等介损的测量是衡量其绝缘性能的最基本方法。AI-6000K自动抗干扰精密介损测试仪突破了传统的电桥测量方式，采用变频电源技术，利用单片机、和现代化电子技术进行自动频率变换、模/数转换和数据运算；达到抗干扰能力强、测试速度快、精度高、全自动数字化、操作简便；电源采用大功率开关电源，输出45Hz和55Hz纯正弦波，自动加压，可提供最高10千伏的电压；自动滤除50Hz干扰，适用于变电站等电磁干扰大的现场测试。广泛适用于电力行业中变压器、互感器、套管、电容器、避雷器等设备的介损测量。 二、安全措施 1、使用本仪器前一定要认真阅读本手册。 2、仪器的操作者应具备一般电气设备或仪器的使用常识。 3、本仪器户内外均可使用，但应避开雨淋、腐蚀气体、尘埃过浓、高温、阳光直射等场所使用。 4、仪表应避免剧烈振动。 5、对仪器的维修、护理和调整应由专业人员进行。 6、在任何接线之前必须用接地电缆把仪器接地端子与大地可靠连接起来。 7、由于测试设备产生高电压，所以测试人员必须完全严格遵守安全操作规程，防止他
人接触高压部件和电路。直接从事测试的人员必须完全了解高压测试线路，及仪器操作要点。非从事测试人员必须远离高压测试区，测试区必须用栅栏或绳索、警视牌等清楚表示出来。 8、仪器的调整维修和维护，必须在不加电情况下进行，如果必须加电，则操作者必须非常熟悉本仪器高压危险部件。 9、保险管损坏时，必须确保更换同样的保险，禁止更换不同型号保险或将保险直接短路使用。 10、仪器出现故障时，关闭电源开关，等待一分钟之后再检查。 三、可测试参数 仪器可测量下列参数并数字显示： 被测试品的电容量值CX，以pF或nF为单位，1nF=1000pF。 被测试品的介质损耗值tgδ，以%显示。 四、性能特点 1、仪器采用复数电流法，测量电容、介质损耗及其它参数。测试结果精度高，便于实现自动化测量。 2、仪器采用了变频技术来消除现场50Hz工频干扰，即使在强电磁干扰的环境下也能测得可靠的数据。 3、仪器采用大屏幕液晶显示器，测试过程通过汉字菜单提示既直观又便于操作。
