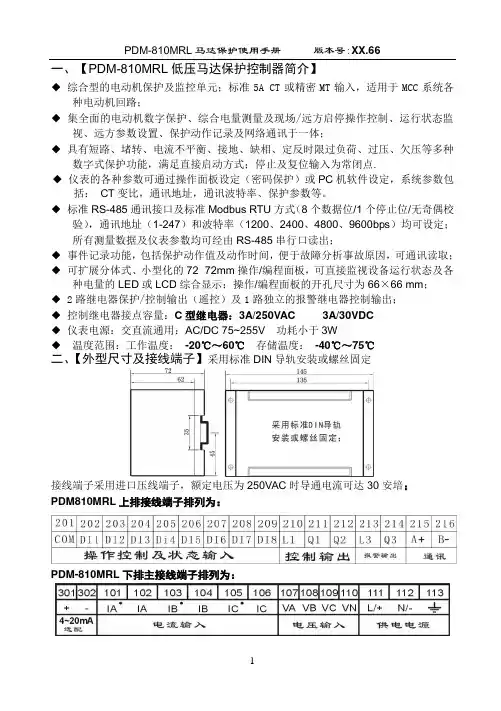

一、【PDM-810MRL低压马达保护控制器简介】
◆综合型的电动机保护及监控单元；标准5A CT或精密MT输入，适用于MCC系统各
种电动机回路；
◆集全面的电动机数字保护、综合电量测量及现场/远方启停操作控制、运行状态监
视、远方参数设置、保护动作记录及网络通讯于一体；
◆具有短路、堵转、电流不平衡、接地、缺相、定反时限过负荷、过压、欠压等多种
数字式保护功能，满足直接启动方式；停止及复位输入为常闭点.
◆仪表的各种参数可通过操作面板设定（密码保护）或PC机软件设定，系统参数包
括：CT变比，通讯地址，通讯波特率、保护参数等。
◆标准RS-485通讯接口及标准Modbus RTU方式（8个数据位/1个停止位/无奇偶校
验），通讯地址（1-247）和波特率（1200、2400、4800、9600bps）均可设定；
所有测量数据及仪表参数均可经由RS-485串行口读出；
◆事件记录功能，包括保护动作值及动作时间，便于故障分析事故原因，可通讯读取；
◆可扩展分体式、小型化的72×72mm操作/编程面板，可直接监视设备运行状态及各
种电量的LED或LCD综合显示；操作/编程面板的开孔尺寸为66×66 mm；
◆ 2路继电器保护/控制输出（遥控）及1路独立的报警继电器控制输出；
◆控制继电器接点容量：C型继电器：3A/250VAC 3A/30VDC
◆仪表电源：交直流通用：AC/DC 75~255V 功耗小于3W
◆温度范围：工作温度：-20℃～60℃存储温度：-40℃～75℃
二、【外型尺寸及接线端子】采用标准DIN导轨安装或螺丝固定
接线端子采用进口压线端子，额定电压为250VAC时导通电流可达30安培：
PDM810MRL上排接线端子排列为：
PDM-810MRL下排主接线端子排列为：
三、【典型接线图】
注:在通过开关量输入状态进行起停电机时,保护动作输出后可通过按下停止按扭(204常闭)和复位输入(205常开)进行复位,也可通过按显示单元的中间按键来实现复位操作.
四、【显示和键盘操作】扩展显示单元72×72mm 的外型尺寸如下
:
<键盘操作>
“Menu ”键：在测量状态时切换窗口显示电流、时间的功能，在参数设定状态时用
于参数组的切换==菜单功能；
“▲”键：在测量状态中的时间窗口下可切换显示当前时间及最近4次动作事件原
因及时间，在参数设定状态时用于修改数值，每按一次数增加1，到9后又从0循环==增加功能；
“ ”键：用于对所修改的参数进行确认及长按后进入设置状态==回车功能; 在正常的测量状态下通过按下“Menu ”键来进行电流和当前时间的选择.
本仪表进入参数的设定状态是具有密码保护的，在进入参数设置模式之前必输入密参码，正确的密码为“5555”否则不能进入到参数的设定状态。修改参数时在值原值基础上修改，具体方法如下：
1、 一直按住“ ”键6秒钟，上行显示“PASS ”，下行显示“0 - - -” 即进入
密码的输入过程，松开“ ”键；
2、 每按一下“▲”键最下行的第1位数字即增加1，从0循环到9，如按到显示
“5”时停止；
3、 按“ ”键移位到下一位，显示为”50 - - “，再通过按“▲”键来修改数值
每按一下“ ”键则数值向下移位一次。
4、 当最下行窗口显示为“5555”时，再按下“ ”键则通过密码验证，进入
到参数组的设定状态，则表明通过保护密码进入到各参数组的设定状态，上行显示为‘ADDE “，下行显示的数值为仪表的地址。
在进入到参数组的设置状态下，仪表的上行显示为各参数组的符号，中间行和下行显示的为仪表参数值：具体详见后面的设定参数数据信息表的说明。
显示单元设定时的参数符号如下：
输入密码 仪表485通讯地址 地址3
通讯波 特率
波特率9600
电压互感器一次值 电流互感器一次值
接CT 为200/5
修改参数的数值的过程如下：
1、在显示相应的参数时按下“ ”键，最下行窗口显示为：“0---”，上行
显示为原先的参数值。
2、按“▲”键修改相应位的数值；
3、按“ ”键移到下一位，例“30--”
4、通过按“▲”键来修改相应位的参数值；
5、依此类推，直到最后一位设置完成
6、按下“ ”键即修改完成，上行以显示参数组的符号，下行显示的为新
的设定数值，本数值即为设定后新的参数值。
7、在修改的过程中按下“Menu”键即取消本修改过程，返回到本组的开始。
（A）修改仪表基本参数：包括仪表地址、波特率、电流变比、零序电流变比（选配）、电动机的额定电流等修改过程如下：
1、按“ ”键确定修改该参数，上行显示参数符号，下行显示“0---”；
2、按按“▲”键修改相应位的数值；
功率量程
H为控制字
L为起动时
间(秒)
起动时间为
10秒
短路保护电流定
值及动作时间
超过6倍额定
电流0.5秒动作
堵转保护电流
定值及动作时间
超过4倍额定
电流2.0秒动作
缺相及不平衡保
护电流定值及动
作时间
大于50%不平衡
电流1.0秒动作
定时限过载保护
定值及动作时间
大于1.5倍额定
电流20秒动作
反时限过载保
护定值及动作
曲线系数
1.2倍额定电流
启动系数30
接地保护定值及延
时时间
大于50%额定电
流延时2秒动作
设定时钟的当前时
间，月日/时分
当前时间为8月23
日9时36分
退出设定状态
此时按“ ”
键退出并保存修
改的参数
电动机额定电
压值
额定电流100V
电动机额定电
流值
额定电流1A
过电压保护
定值及动作时间
大于120%电压
10秒动作
欠电压保护
定值及动作时间
小于80%电压
20秒动作
3、按“ ”键移到下一位，例“9---”；
4、依此类推，直到最后一位设置完成；
5、按下“ ”键即修改完成，上行以显示参数组的符号，下行显示的为新
的设定数值，本数值即为设定后新的参数值。
B）修改保护整定参数（包括起动时间、保护使能、整定值、保护方式、动作时间）：短路保护、堵转保护、不平衡（缺相）保护、定时限过负载保护、反时限
过负载保护、过压、欠压保护。修改过程如下：
保护使能控制:
1、显示相应的参数时按下“ ”键，中间行窗口显示为：“H - - -”或“E - -
-”，下行显示为“- - - -”。
2、按“▲”键改变中间行第1位使能选择：“E - - -”或“H - - -”（E为本
保护功能使能，H为本保护功能无效）。
3、按下“ ”键即修改完成保护使能控制，中间行显示为“E - - -”。
整定值设置：（只有在完成使能设置后才能对整定值设置）
1、中间行窗口显示为：“E---”（整定值）。
2、按“▲”键修改第1位的数值，该位若是0则可不必修改；
4、按“ ”键移到下一位，例“E00-”
5、按“▲”’键修改相第2位的数值；
6、依此类推，直到最后一位设置完成
7、按下“ ”键即修改完成整定值设置，中间行显示为“E XXX”，下行显
示为“L---”。
保护动作方式选择；在完成了整定值设置后对保护方式设置
1、下行显示为“L - - -”或“P - - -”。
2、按“▲”键改变下行窗口的第1位输出方式，下行显示为“P - - -”或“L
- - -”（P表示保护输出方式为跳闸，L表示保护输出方式为只报警不跳闸）。
3、按下“ ”键即为修改完保护输出方式设置，下行显示为“P - - -”（跳
闸）或“L - - -”（报警）。
动作时间的设置：
1、按“▲”’键修改第1位的数值，该位若是原值则可不必修改
2、按“ ”键移到下一位，例“L10-”
4、依此类推，直到最后一位设置完成
5、按下“ ”键即修改完成本组的所有整定值，（若所修改的数值不在允许
的数值范围之内则显示为“EEE”，请重新输入2组的数值）。
对于设定起动时间及当前时间时则修改当前可修改位数值即可.
在修改的过程中按下“Menu”键即取消本修改过程，返回到本组的开始只有在最上行窗口显示E.时按下确认键才能把修改的参数写入到仪表内并保存参数。
数值保存后仪表复位并重新开始运行，
注：在仪表复位和上电时仪表的上行显示为仪表的通讯地址，中间行显示为仪表的通
讯波特率，下行显示为软件的版本号。在进行电流变比的设定时，先修改的为相应的小数点的位置，后修改为数值。在进入设置模式下，若10分钟内没有键按下则自动退出，修改的数值不保存.
五、【电机额定参数、保护动作参数、时间的整定】
PDM-810MRL采用CT二次电流直接输入，无须考虑电机的功率，通用性及互换性极强；避免了使用者要考虑多种备品、备件的烦恼。
电动机额定参数、保护定值及时限
上行为控制字，用于选择控制方式，下行为起动时间，独立设定，在起动时间内短路/缺相保护功能有效，其余保护自动闭锁，起动时间到后，所有设定的保护自动投入，用于躲过电动机起动时的大电流冲击。
电动机短路保护
PDM-810MRL提供完善的、独立的短路保护方案，可对每一相电流分别进行计算处理，如任意一相电流出现设定值（4.0-10.0倍）Ie电流以上的严重过负荷时，即可按设定的要求保护，使得系统和电动机的运行更加安全。
电动机堵转保护
堵转保护是电动机特有的一种保护，一般的电动机在其运行过程中，如果由
于负荷过大或自身机械原因，造成电机轴被卡住（俗称“抱闸”），根据其过
载能力不同，允许短时间运行，但如果不能及时切除本故障，将造成电机绕
组过热，绝缘降低而烧毁电机，独立的堵转保护逻辑，如任意一相电流达到
设定值（2.0-6.0倍）Ie以上的过负荷现象时，即可按设定的堵转保护定值
和时限迅速跳闸，避免电机烧毁，减少直接和间接的经济损失。
缺相/电流不平衡保护
缺相故障运行对电机的危害很大，提供多种电流不平衡及缺相的保护方案：
1、不平衡保护（电流型判据）：对每一相分别进行计算处理，当三相电流出现严重
不平衡（任意两相电流差超过设定值以上），即可按设定的进行保护；
2、缺相保护（电流型判据）：对每一相电流分别进行计算处理，当三相电流中有一
相或两相电流为零而另一相电流为额定电流的1/2以上时则按缺相保护投入。电动机过负荷保护
电动机过负荷保护是最常见的一种保护，其保护功能和常规热继电器极为相似，允许在一段时间内在其额定电流以上运行，但长时间超过其额定电流运行，将造成电机过热，绝缘降低而烧毁电机，PDM-810MRL提供2种完整的、独立的电动机过负荷保护功能，为不同性能及用途的电机提供全方位、多选择、戎余式的数字式保护功能-定时限和反时限保护。
接地/漏电故障保护
PDM-810MRL对于三线式电动机，某相电流超过其他两相工作电流的设定值以上时，可借助于内部接地故障检测功能进行保护。
报警输出：PDM-810MRL所有保护动作是用于跳闸还是用于报警，均具有独立的跳闸/报警输出设置标志位，当相关的标志位设置为报警时，相应的信号自动关联到报警输出继电器；在跳闸动作后，报警同时输出，需人工进行复位，即可重新起动. 复位操作：在热继保护模式时保护动作后延时自动复位;在控制保护方式时动作后不能自动复位,需通过外部输入人工进行复位,有3种复位方式,按下停止输入DI3(204),复位输入DI4(205),和显示单元的中间按键。
事件记录：最近的8次保护跳闸事件（压栈方式记录），包括保护动作原因及发生时间（日、时、分）和动作时三相中的最大电流值，便于分析事故原因，所有上述记录数据均存放在非易失存储器中，掉电记录数据不丢失，可以利用RS-485通讯接口读取该记录数据；
六、【系统时钟】
PDM-810MRL具有高精度的时钟，该时钟不但用于时间指示（通过多功能显示操作单元），也作为电机保护动作时间记录的时标；该时钟的时间基值可以通过RS-485通讯接口通讯校时（广播命令）或显示单元设定。
七、【参数设置和通讯数据表】
1、模拟量输入（用“03”功能码，只读）
每个地址对应的寄存器存放的数据为两个字节，即1个字. 所有数据为十六进制数电能量采用两种方式进行存贮的，用户可根据实际应用方便情况选择其中的一个地址进行读取即可，电能是以16进制双字节存储的，电能计量为实际值(一次值)，高位在前，低位在后，计量单位为：kWh;
Kwh、VARH电能的计量值= 对应电能值高字×0x2710 + 对应电能值低字
即实际读上来的电能高字乘以十进制数的10000再加上低字---BCD方式
如：KWh值=（Wh值高位*0x2710）+（Wh值低位）
VARH-hex、Kwh-hex电能的计量值= 对应电能值高字×0xFFFF + 对应电能值低字，即实际读上来的电能高字乘以十进制数的65535再加上低字-—HEX方式
*注B : 开关量输入状态字节BIT位(相应的BIT位为1则表示开关合，0表示分)
*注C: 故障指示（相应BIT位=1失败，= 0正常，复位后全部清0）
*注D:保护动作字节BIT位（相应BIT位为1表示相对应保护动作，复位后全部清0）
2、事件记录（用“03”功能码，只读）
3、设定参数数据信息表：（写入对应0X06 0X10 功能码可读写）十六进制数
注A: 地址范围为：1~247 有效的波特率为1200（0x04B0）、2400（0x0960）、4800（0x12C0）、9600（0x2580） 注B: 电压变比的设定（UOLt ） 值
电压互感器一次电压值
电压互感器二次电压值
注C: 电流变比的设定（ALPE ） 值(包括零序互感器)
电流互感器一次电流值
电流互感器二次电流值
在直接接入系统中在电流变比值内输入5.000 即可，表示为1：1
注D: 电流的小数点位置定义POINTA ：
本字节的数值为03表示小数点在千位上，数值为02表小数点在百位上， 数值为01表示小数点在十位上，数值为00表小数点在最后一位上。
*注E E/H 失压再起动保护的使能标志位
Bit4、 Bit0均为1时则失压再起动有效，在设定时间内电压恢复到设定的值时延时设定的再起动时间后起动。
*注F : E/H 保护使能标志位选择
*注G :跳闸/报警选择标志位
为0表示为相应的保护输出方式为只报警，不跳闸. 4、校时命令（对所有仪表有效）
校时命令为所有仪表同时接收命令，不返回数据，时、分、秒、年、月、日为十进制BCD 方式。例：设定当前的时间为02年12月13日12点32分45秒的数据格式为：
下发数据为： FE 10 C0 00 00 04 08 00 00 45 32 12 13 12 02 CRC （校验和）
在对“3设定参数数据信息表”内的参数进行修改时，先通过06 或10功能码写入时，只把相应的参数写入到临时数据区内，只有下发这一组“参数的确定帧”后才能把修改的参数写入到EEPROM 内数据保存，设定成功，仪表复位后则按新的参数值进行工作。
附显示说明：LED 显示是通过左、右两侧的发光管指示的，LCD 显示
是通过后侧单位的符号来进行区分的
.
声明：本使用说明仅针对于PDM-810MRL 版本号为XX.66的产品，不适用于在此以前的产品用.
如果用于其它设备，造成的一切损失，丹东华通测控有限公司不承担任何经济责任，特此声明。
显示当前时间窗口通过“Menu ”键可切换到 左图表示当前时间为20时46分09秒
显示最近第1次的故障原因及时间，在时间窗口时按“▲” 键可循环显示，右图表示最近保护动作原因为短路，时间
为10点23
显示最近第3次的故障原因及时间
右图表示最近第3次保护动作原因为缺相或不平衡， 时间为8点50
仪表第一次加电时显示窗口，上行为仪表地址，中间行为通讯波特率，下行显示为软件版本号
右图表示仪表地址为2，通讯波特率为9600，版本号为13.59
显示总的有功电能值为:36506724 Kwh
显示总的无功电能值为:286326 Kvarh
