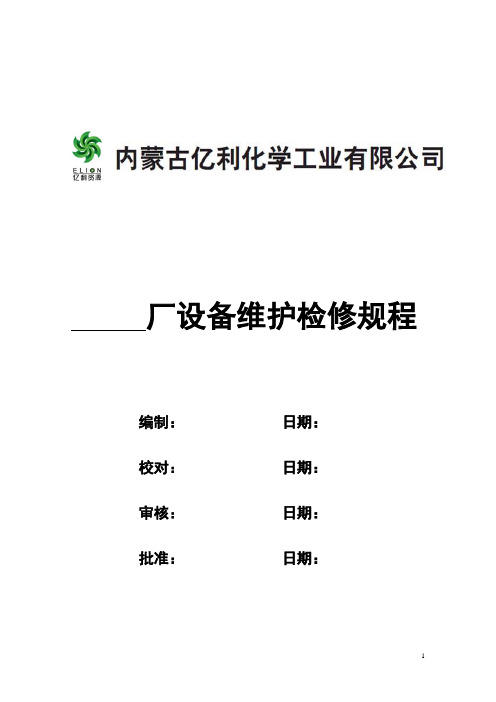

内蒙古亿利化学工业有限公司ELION
厂设备维护检修规程
编制: 日期:
校对: 日期:
审核: 日期:
批准: 日期:
发布日期：
目录
QBY-50气动隔膜泵检修规程................ ....... . .. (4)
1总则............................. . ..... ……................................... ..(4) 1.1适用范围.......................... . ... ……................................... ..(4)
1 .2结构简述………………………………… ...…… ...….………………………… .. 4)
1 .3技术性能………………………………… ...…… ...….………………………… .. 4)
2 完好标准....................................... ........... ..................................... .. 4) 2.1零、部件............................ .. ............................................ . (4)
2.2 运行性能…………………… ...………………… ...….………………………… .. 4) 2 .3技术资料………………………………… ..……...….………………………… ..(4)
2.4 设备及环境………………… ......... ……...….………………………… ..(4)
3 隔膜泵设备维护………………………………… ..……… ...….………………… .. 5) 3.1 日常维护………………………………… ...…… ...….………………………… .. 5) 3. 2定期检查内容…………………… ...………………… .………………………… .. 5) 3.3常见故障处理方法……………………… ..……...….………………………… ..(5)
3.4 紧急情况停车……………… ......... ……...….………………………… ..(5)
4 检修周期和检修内容…………………… ..……… ...….………………………… .. 5) 4.1 检修周期………………………………… ...…… ...….……………………… .….. 5) 4 . 2检修内容…………………… ...………………… ...….……………………… .….. 6) 5检修方法及质量标准…………………… ..……… ...….………………………… ... 6) 5.1 检修方法简述…………………………… ...…… ...….………………………… ... 6) 5. 2检修质量标准……………… ...………………… ...….………………… . …… .. 6) 6试车与验收…………………… ..……… ...… .……………………… ..……… ...….. 7) 6.1 试车前准备工作..……………………… ...…… ...….……………………… ..….. 7) 6.2 试车……………… ...………………… ...….……………………… .………… .. 7)
6.2 验收……………… ...………………… ...….……………………… .………… .. 7)
7 维护检修安全注意事项……… ..……… ...….……………………… ..………… ..(8) 6.1 维护安全注意事项… .………………… ...…… ...….……………………… ...….. 8)
6.2检修安全注意事项... ........................ ............... ................................ .. (8)
6.2试车安全注意事项........................... ............................................... .. (8)
QB Y-5C气动隔膜泵检修规程
1、总则
本规程适用于QB—50气动隔膜泵维护和检修。其它型号气动隔膜泵亦可参照使用。
1.1 适用范围
本规程适用于隔膜泵的维护与检修。
1.2 结构简述
隔膜泵由机身、曲轴、中轴、柱塞、隔膜组、控制阀等主要部件组成，驱动装置由电磁调速异步电机通过摆线减速机驱动。
1.3技术性能见下表1
表1
2.1 零、部件
2.1.1 主辅机零、部件完整齐全，质量符合要求。
2.1.2 控制装置、压力表、压力调节装置完整齐全，灵敏可靠。
2.1.3 基础、机座稳固牢靠，地脚螺栓和各部螺栓紧因齐全，规格统一，螺纹外露1-3扣，符合技术要求。
2.1.4 管线、管件、阀门、支架等安装合理牢固完整，标志分明，符合要求。
2.2 运行性能
2.2.1 设备润滑良好，实行“五定，三级过滤”
2.2.2 无异常振动、松动、杂音等现象。
2.2.3 压力、流量应符合要求。
2.2.4 设备生产能力应达到铭牌出力或查定能力
2.3 技术资料
2.3.1 设备履历卡、检修及验收记录齐全。
2.5.2 设备运转必须有运行记录。
2.3.3 设备总装图与易损配件图纸齐全。
2.3.4 设备操作规程、设备维护检修规程齐全。
2.4 设备及环境
2.4.1 设备清洁，外壳无灰尘，无油垢，无杂物，基础、底座和环境
整洁；无积水、油插等，做到“沟见底，轴见光”
242 阀门、管线、接头、法兰和轴封等均达到无泄漏标准。
3隔膜泵设备维护
3.1 日常维护
3.1.1 开停泵时严格执行安全操作规程。
3.1.2 经常保持机体及周围环境的整洁。
3.1.3 执行“五定”、“三绝过滤”润滑制度。
3.2 定期检查内容
3.2.1 定时检查电流、转速、温度、流量、压力是否符合要求。
3.2.2 定期检查设备各部运转是否正常，有无异常现象及泄漏现象
3.3 常见故障处理方法见下表2
表2
3.4
3.4.1 突发性超压。
3.4.2 控制部分失灵。
3.4.5 异常声响、振动
4检修周期和检修内容
4.1 检修周期
注：当本单位状态监测手段已具备开展预知维修的条件后，可不受上表限制。
4.2 检修内容
4.2.1 中修
4.2.1.1 检查紧固各部连接螺栓。
4.2.1.2 清洗检修进排阀组及管线。
4.2.1.3 清洗孔板、检查膜片使用情况。
4.2.1.4 检查调整柱塞密封等。
4.2.1.5 清洗压力控制阀贮油箱。
4.2.1.6 检修压力调节阀、补油阀。
4.2.1.7 检查、补充更换润滑油和控制油。
4.2.2 大修
4.2.2.1 包括中修内容。
4.2.2.2 全面解体、清洗各零部件。
4.2.2.3 检查、检修或更换曲轴、轴瓦、轴壳、轴套的磨损状况及配合间隙。
4.2.2.4 检查、检修改更换中轴及轴瓦的磨损状况及配合间隙。
4.2.2.5 检查、修理柱塞与导向体。
4.2.2.6 检查、修理电机及电气装置。
4.2.2.7 外表喷漆防锈。
5 检修方法及质量标准
5.1 检修方法简述
5.1.1阀座与阀头吻合线宽度为0.25-2.00mm,且吻合线上不得有锈蚀，麻点等缺陷。不符标准，可采用机加工与定心敲击法结合修复。严重锈蚀时，应更换阀座。
5.1.2 膜片应光滑，无划痕，弹性符合要求。
5.1.3 调节压力阀阀芯与阀座吻合严密，煤油渗漏试验五分钟，渗漏不超过一滴。根据磨损情况，可相应采取机加工，定心敲击法或研磨法修复。无法修复则更换。
5.1.4 补油阀质量标准、检修方法与压力阀相同。
5.2 检修质量标准
5.2.1 控制阀
5.2.1 .1与导向套配合尺寸公差为酱，圆度为0.02mm直线度为
0.022mm表面粗糙度为，表面硬度HRC45-55
5.2.1.2 配合轴径与定位轴径同轴度0.02mm。
5.2.1.3 最大修磨量0.01D（D 为直径）。
5.2.1.4 导向套
5.2.1.5 与柱塞配合尺寸公差为表面粗糙度
5.2.1.6 内径与外径同轴度为公0.02mm。
5.2.1.7 密封图应有良好弹性，元老化裂纹现象，与柱塞配合面无划
痕损伤。
5.2.2 曲轴、中轴部分
5.2.2.1 曲轴
5.2.2.1.1 主轴颈、曲柄颈与轴瓦配合尺寸公差为，圆度0.02mm，
直线度①0.02mm表面粗糙度。
5.2.2.1.2 主轴颈与曲柄颈平行度为0.03mm。
5.2.2.1.3 主轴颈与曲柄颈最大修磨量为直径的0.04 。
5.2.2.2 轴瓦壳
5.2.2.2.1 与轴瓦配合表面无拉伤起毛现象，表面粗糙度。
5.2.2.2.2 与轴瓦配合表面与导向孔垂直度为0.02mm。
5.2.2.2.3 两轴瓦壳组合后，其两端导向孔同轴度社0.02mm。
5.2.2.3 轴瓦
5.2.2.3.1 与轴瓦壳配合寸公差为，与曲柄配合尺寸公差为，配
合表面粗糙度
5.2.2.3.2 轴瓦键槽与定位键配合尺寸公差为。
5.2.2.4 曲轴套
5.2.2.4.1 与主铀颈配合尺寸公差为，表面粗糙度为。
5.2.2.4.2 内径与外径同轴度为① 0.02mm。
5.2.2.5 中轴
522.5.1 与轴套配合尺寸公差为，圆度为0.02mm直线度
0.02mm, 表面粗糙度, 调质处理。
5.2.2.5.2 配合轴径与定位轴径同轴度① 0.01mm。
5.2.2.5.3 最大修磨量为直径的0.04 。
5.2.2.6 中轴套
5.2.2.
6.1 表面粗糙度。
5.2.2.
6.2 内径与外径向轴度①0.02mm。
6 试车与验收
6.1 试车前准备工作
6.1.1 清除泵座及周围一切工具和杂物。
6.1.2 检查各部连接螺栓是否紧固。
6.1.3 检查密封圈压紧程度。
6.1.4 检查曲轴箱、液压腔、控制阀油箱的润滑油是否充足。
6.1.5 盘车两周，注意泵内有无异声，盘车是否轻便。
6.1.6 检查电器部分与控制装置有无异常现象。
6.1.7 拆去联轴器柱销，检验电机转向是否正确。
6.1.8 装上联轴器柱销，按好安全罩，准备试车。
6.2 试车
6.2.1 开车前必须使泵头内充满水或料液。
6.2.2 接通电源，按操作规程启动设备。
6.2.3 取下控制阀上盖，在较低速度下，用手按下补油阀芯上端，排出液压
