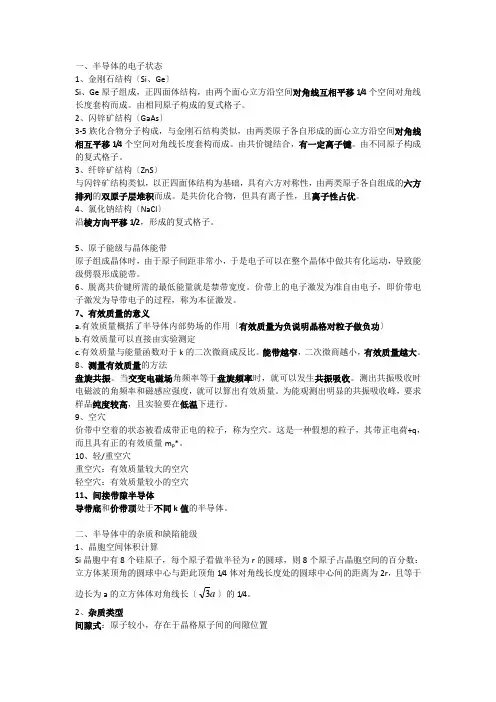

半导体材料的分类_及其各自的性能

图中原子间的二条连线表示共有一对价电子，二条线的方向表示共价键方向。共价四面体中如果把原子粗略看成圆球并且最近邻的原子彼此相切，圆球半径就称为共价四面体半径。

单纯依靠图1.2那样的一个四面体还不能表示出各个四面体之间的相互关系，为充分展示共价晶体的结构特点，图1.3(a)画出了由四个共价四面体所组成的一个Si、Ge晶体结构的晶胞，统

氯化钠型结构

半导体中电子的状态与能带的形成

半导体中的电子能量状态和运动特点及其规律决定了半导体的性质容易受到外界温度、光照、电场、磁场和微量杂质含量的作用而发生变化。

半导体的一般能级机构如下：

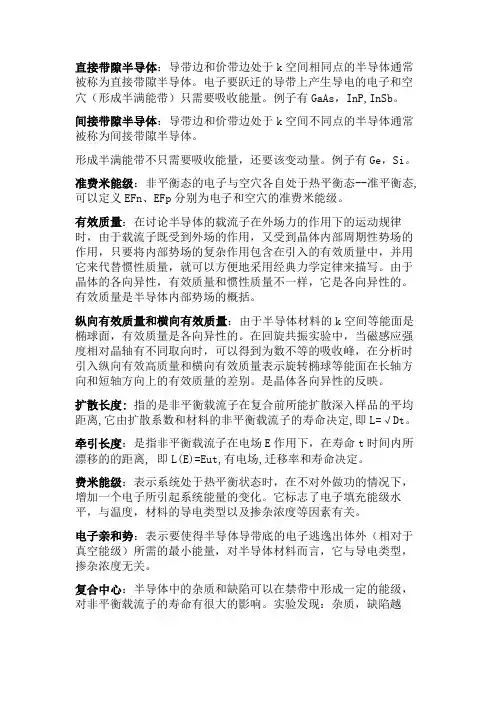

由固体物理知识，我们知道：能带的宽窄由晶体的性质决定,

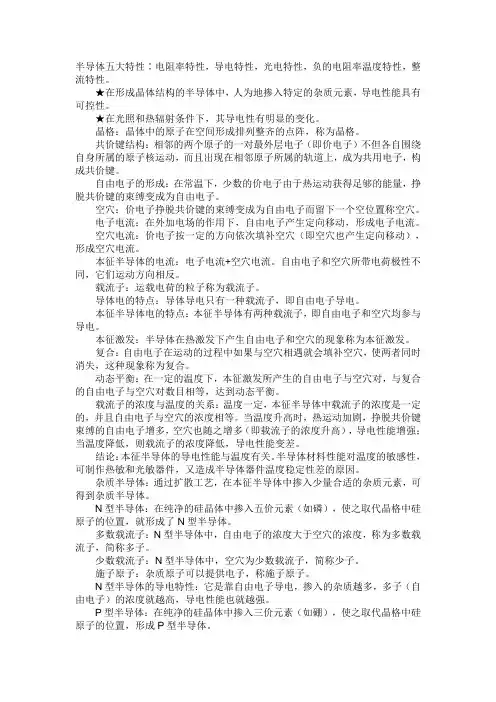

本征半导体和杂质半导体

半导体材料硅的基本性质

半导体材料硅的基本性质 一．半导体材料 1.1 固体材料按其导电性能可分为三类：绝缘体、半导体及导体，它们典型的电阻率如下： 图1 典型绝缘体、半导体及导体的电导率范围 1.2 半导体又可以分为元素半导体和化合物半导体，它们的定义如下： 元素半导体：由一种材料形成的半导体物质，如硅和锗。 化合物半导体：由两种或两种以上元素形成的物质。 1)二元化合物 GaAs —砷化镓 SiC —碳化硅 2)三元化合物 As —砷化镓铝 AlGa 11 AlIn As —砷化铟铝 11 1.3 半导体根据其是否掺杂又可以分为本征半导体和非本征半导体，它们的定义分别为： 本征半导体：当半导体中无杂质掺入时，此种半导体称为本征半导体。 非本征半导体：当半导体被掺入杂质时，本征半导体就成为非本征半导体。 1.4 掺入本征半导体中的杂质，按释放载流子的类型分为施主与受主，它们的定义分别为： 施主：当杂质掺入半导体中时，若能释放一个电子，这种杂质被称为施主。如磷、砷就是硅的施主。 受主：当杂质掺入半导体中时，若能接受一个电子，就会相应地产生一个空穴，这种杂质称为受主。如硼、铝就是硅的受主。

图1.1 （a）带有施主（砷）的n型硅 (b)带有受主（硼）的型硅 1.5 掺入施主的半导体称为N型半导体，如掺磷的硅。 由于施主释放电子，因此在这样的半导体中电子为多数导电载流子（简称多子），而空穴为少数导电载流子（简称少子）。如图1.1所示。 掺入受主的半导体称为P型半导体，如掺硼的硅。 由于受主接受电子，因此在这样的半导体中空穴为多数导电载流子（简称多子），而电子为少数导电载流子（简称少子）。如图1.1所示。 二．硅的基本性质 1.1 硅的基本物理化学性质 硅是最重要的元素半导体，是电子工业的基础材料，其物理化学性质（300K）如表1所示。

半导体材料课程教学大纲

半导体材料课程教学大纲 一、课程说明 （一）课程名称：半导体材料 所属专业：微电子科学与工程 课程性质：专业限选 学分： 3 （二）课程简介：本课程重点介绍第一代和第二代半导体材料硅、锗、砷化镓等的制备基本原理、制备工艺和材料特性，介绍第三代半导体材料氮化镓、碳化硅及其他半导体材料的性质及制备方法。 目标与任务：使学生掌握主要半导体材料的性质以及制备方法，了解半导体材料最新发展情况、为将来从事半导体材料科学、半导体器件制备等打下基础。 （三）先修课程要求：《固体物理学》、《半导体物理学》、《热力学统计物理》； 本课程中介绍半导体材料性质方面需要《固体物理学》、《半导体物理学》中晶体结构、能带理论等章节作为基础。同时介绍材料生长方面知识时需要《热力学统计物理》中关于自由能等方面的知识。 （四）教材：杨树人《半导体材料》 主要参考书：褚君浩、张玉龙《半导体材料技术》 陆大成《金属有机化合物气相外延基础及应用》 二、课程内容与安排 第一章半导体材料概述 第一节半导体材料发展历程 第二节半导体材料分类 第三节半导体材料制备方法综述 第二章硅和锗的制备 第一节硅和锗的物理化学性质 第二节高纯硅的制备 第三节锗的富集与提纯

第三章区熔提纯 第一节分凝现象与分凝系数 第二节区熔原理 第三节锗的区熔提纯 第四章晶体生长 第一节晶体生长理论基础 第二节熔体的晶体生长 第三节硅、锗单晶生长 第五章硅、锗晶体中的杂质和缺陷 第一节硅、锗晶体中杂质的性质 第二节硅、锗晶体的掺杂 第三节硅、锗单晶的位错 第四节硅单晶中的微缺陷 第六章硅外延生长 第一节硅的气相外延生长 第二节硅外延生长的缺陷及电阻率控制 第三节硅的异质外延 第七章化合物半导体的外延生长 第一节气相外延生长（VPE） 第二节金属有机物化学气相外延生长（MOCVD） 第三节分子束外延生长（MBE） 第四节其他外延生长技术 第八章化合物半导体材料（一）：第二代半导体材料 第一节 GaAs、InP等III-V族化合物半导体材料的特性第二节 GaAs单晶的制备及应用 第三节 GaAs单晶中杂质控制及掺杂 第四节 InP、GaP等的制备及应用 第九章化合物半导体材料（二）：第三代半导体材料 第一节氮化物半导体材料特性及应用 第二节氮化物半导体材料的外延生长 第三节碳化硅材料的特性及应用 第十章其他半导体材料

半导体材料的特性参数和要求

半导体材料的特性参数和要求有哪些? 半导体材料-特性参数 LED灯泡半导体材料虽然种类繁多但有一些固有的特性，称为半导体材料的特性参数。这些特性参数不仅能反映半导体材料与其他非半导体材料之间的差别，而且更重要的是能反映各种半导体材料之间甚至同一种材料在不同情况下特性上的量的差别。 常用的半导体材料的特性参数有：禁带宽度、电阻率、载流子迁移率(载流子即半导体中参加导电的电子和空穴)、非平衡载流子寿命、位错密度。 禁带宽度由半导体的电子态、原子组态决定，反映组成这种材料的原子中价电子从束缚状态激发到自由状态所需的能量。 电阻率、载流子迁移率反映材料的导电能力。 非平衡载流子寿命反映半导体材料在外界作用（如光或电场）下内部的载流子由非平衡状态向平衡状态过渡的弛豫特性。 位错是晶体中最常见的一类晶体缺陷。 位错密度可以用来衡量半导体单晶材料晶格完整性的程度。当然，对于非晶态半导体是没有这一反映晶格完整性的特性参数的。 半导体材料-特性要求 LED灯泡半导体材料的特性参数对于材料应用甚为重要。因为不同的特性决定不同的用途。 晶体管对材料特性的要求：根据晶体管的工作原理，要求材料有较大的非平衡载流子寿命和载流子迁移率。用载流子迁移率大的材料制成的晶体管可以工作于更高的频率（有较好的频率响应）。晶体缺陷会影响晶体管的特性甚至使其失效。晶体管的工作温度高温限决定于禁带宽度的大小。禁带宽度越大，晶体管正常工作的高温限也越高。 光电器件对材料特性的要求：利用半导体的光电导（光照后增加的电导）性能的辐射探测器所适用的辐射频率范围与材料的禁带宽度有关。材料的非平衡载流子寿命越大，则探测器的灵敏度越高，而从光作用于探测器到产生响应所需的时间(即探测器的弛豫时间)也越长。因此，高的灵敏度和短的弛豫时间二者难于兼顾。对于太阳电池来说，为了得到高的转

半导体材料

半导体材料 应用物理1001 20102444 周辉 半导体材料的电阻率界于金属与绝缘材料之间的材料。这种材料在某个温度 范围内随温度升高而增加电荷载流子的浓度，电阻率下降。由化合物构成的半导 体材料，通常是指无机化合物半导体材料。比起元素半导体材料来它的品种更多， 应用面更广。 半导体材料结构特征主要表现在化学键上。因为化合物至少由两个元素构 成，由于它们彼此间的原子结构不同，价电子必然向其中一种元素靠近，而远离 另一种元素，这样在共价键中就有了离子性。这种离子性会影响到材料的熔点、 带隙宽度、迁移率、晶体结构等。 化合物半导体的组成规律一般服从元素周期表排列的法则。对已知的化合物 半导体材料，其组成元素在同一族内垂直变换，其结果是随着元素的金属性增大 而其带隙变小，直到成为导体。反之，随着非金属性增加而其带隙变大，直至成 为绝缘体。 类别按其构成元素的数目可分为二元、三元、四元化合物半导体材料。它 们本身还可按组成元素在元素周期表中的位置分为各族化合物，如Ⅲ—V族，I —Ⅲ—Ⅵ族等。下面介绍二元化合物，其中主要的类别为Ⅲ—v族化合物半导体 材料，Ⅱ—Ⅵ族化合物半导体材料，Ⅳ—Ⅳ族化合物半导体材料。 Ⅳ—Ⅵ族化合物半导体材料。已发现具有半导体性质的有格式，GeSe，GeTe， SnO ，SnS，SnSe，SnTe，Pb0，PbS，PbSe，PbTe，其中PbO，PbS，PbSe，PbTe 2 已获重要用途。

V—Ⅵ族化合物半导体材料。已发现具有半导体性质的有Bi 2O 3 ，Bi 2 S 3 ，Bi 2 Se 3 ， Bi 2Te 3 ，Sb 2 O 3 ，Sb 2 S 3 ，Sb 2 Te 3 、As 2 O 3 ，As 2 S 3 ，其中Bi 2 Te 3 ，Bi 2 Se 3 等已获实际应用。 I—Ⅵ族化合物具有半导体性质的有Cu 2 O，Cu 2 S，Ag 2 S，Ag 2 Se，Ag 2 Te等，其 中Cu 20，Cu 2 S已获应用。 三元化合物种类较多，如I—Ⅲ—Ⅵ、I—v—Ⅵ、Ⅱ—Ⅲ—Ⅵ、Ⅱ—Ⅳ—V 族等。多数具有闪锌矿、纤锌矿或黄铜矿型晶体结构，黄铜矿型结构的三元化合 物多数具有直接禁带。比较重要的三元化合物半导体有CuInSe 2，AgGaSe 2 ， CuGaSe 2，ZnSiP 2 ，CdSiP 2 ，ZnGeP 2 ，CdGaS 4 ，CdlnS 4 ，ZnlnS 4 和磁性半导体。后者 的结构为AB 2X 4 (A—Mn，Co，Fe，Ni；B—Ga，In；X—S，Se)。 四元化合物研究甚少，已知有Cu 2FeSnS 4 ，Cu 2 FeSnSe 4 ，Cu 2 FeGeS 4 等。 应用化合物及其固溶体的品种繁多，性能各异，给应用扩大了选择。在光电子方面，所有的发光二极管、激光二极管都是用化合物半导体制成的，已获工业应用的有GaAs，GaP，GaAlAs，GaAsP，InGaAsP等。用作光敏元件、光探测器、光调制器的有InAsP，CdS，CdSe，CdTe，GaAs等。一些宽禁带半导体(SiC，ZnSe等)、三元化合物具有光电子应用的潜力。GaAs是制作超高速集成电路的最主要的材料。微波器件的制作是使用GaAs，InP，GaAlAs等；红外器件则用GaAs，GaAlAs，CdTe，HgCdTe，PbSnTe等。太阳电池是使用CdS，CdTe，CulnSe2，GaAs，GaAlAs等。最早的实用“半导体”是「电晶体/ 二极体」。 一、在无线电收音机及电视机中，作为“讯号放大器用。 二、近来发展「太阳能」，也用在「光电池」中。 三、半导体可以用来测量温度，测温范围可以达到生产、生活、医疗卫生、科研教学等应用的70%的领域，有较高的准确度和稳定性，分辨率可达0.1℃，甚至达到0.01℃也不是不可能，线性度0.2%，测温范围-100~+300℃，是性价比极高的一种测温元件。 其中在半导体材料中硅材料应用最广,所以一般都用硅材料来集成电路,因为硅是元素半导体。电活性杂质磷和硼在合格半导体和多晶硅中应分别低于

半导体纳米材料的光学性能及研究进展

?综合评述? 半导体纳米材料的光学性能及研究进展Ξ 关柏鸥　张桂兰　汤国庆 (南开大学现代光学研究所,天津300071) 韩关云 (天津大学电子工程系,300072) 摘要　本文综述了近年来半导体纳米材料光学性能方面的研究进展情况,着重介绍了半导体纳米材料的光吸收、光致发光和三阶非线性光学特性。 关键词　半导体纳米材料;光学性能 The Optica l Properties and Progress of Nanosize Sem iconductor M a ter i a ls Guan B ai ou　Zhang Gu ilan　T ang Guoqing　H an Guanyun (Institute of M odern Op tics,N ankaiU niversity,T ianjin300071) Abstract　T he study of nano size sem iconducto r particles has advanced a new step in the understanding of m atter.T h is paper summ arizes the p rogress of recent study on op tical p roperties of nano size sem icon2 ducto r m aterials,especially emphasizes on the op tical2abso rp ti on,pho to lum inescence,nonlinear op tical p roperties of nano size sem iconducto r m aterials. Key words　nano size sem iconducto r m aterials;op tical p roperties 1　引言 随着大规模集成的微电子和光电子技术的发展,功能元器件越来越微细,人们有必要考察物质的维度下降会带来什么新的现象,这些新的现象能提供哪些新的应用。八十年代起,低维材料已成为倍受人们重视的研究领域。 低维材料一般分为以下三种:(1)二维材料,包括薄膜、量子阱和超晶格等,在某一维度上的尺寸为纳米量级;(2)一维材料,或称量子线,线的粗细为纳米量级;(3)零维材料,或称量子点,是尺寸为纳米量级的超细微粒,又称纳米微粒。随着维数的减小,半导体材料的电子能态发生变化,其光、电、声、磁等方面性能与常规体材料相比有着显著不同。低维材料开辟了材料科学研究的新领域。本文仅就半导体纳米微粒和由纳米微粒构成的纳米固体的光学性能及其研究进展情况做概括介绍。2　半导体纳米微粒中电子的能量状态 当半导体材料从体块减小到一定临界尺寸以后,其载流子(电子、空穴)的运动将受限,导致动能的增加,原来连续的能带结构变成准分立的类分子能级,并且由于动能的增加使得能隙增大,光吸收带边向短波方向移动(即吸收蓝移),尺寸越小,移动越大。 关于半导体纳米微粒中电子能态的理论工作最早是由AL.L.Efro s和A.L.Efro s开展的[1]。他们采用有效质量近似方法(E M A),根据微粒尺寸R与体材料激子玻尔半径a B之比分为弱受限(Rμa B,a B=a e+ a h,a e,a h分别为电子和空穴的玻尔半径)、中等受限(a h

半导体的基本特性

半導體的基本特性 自然界的物質依照導電程度的難易，可大略分為三大類：導體、半導體和絕緣體。顧名思義，半導體的導電性介於容易導電的金屬導體和不易導電的絕緣體之間。半導體的種類很多，有屬於單一元素的半導體如矽（Si）和鍺（Ge），也有由兩種以上元素結合而成的化合物半導體如砷化鎵（GaAs）和砷磷化鎵銦（GaxIn1-xAsyP1-y）等。在室溫條件下，熱能可將半導體物質內一小部分的原子與原子間的價鍵打斷，而釋放出自由電子並同時產生一電洞。因為電子和電洞是可以自由活動的電荷載子，前者帶負電，後者帶正電，因此半導體具有一定程度的導電性。 電子在半導體內的能階狀況，可用量子力學的方法加以分析。在高能量的導電帶內（Ec以上），電子可以自由活動，自由電子的能階就是位於這一導電帶內。最低能區（Ev以下）稱為「價帶」，被價鍵束縛而無法自由活動的價電子能階，就是位於這一價帶內。導電帶和價帶之間是一沒有能階存在的「禁止能帶」（或稱能隙，Eg），在沒有雜質介入的情況下，電子是不能存在能隙裡的。 在絕對溫度的零度時，一切熱能活動完全停止，原子間的價鍵完整無損，所有電子都被價鍵牢牢綁住無法自由活動，這時所有電子的能量都位於最低能區的價帶，價帶完全被價電子占滿，而導電帶則完全空著。價電子欲脫離價鍵的束縛而成為自由電子，必須克服能隙Eg，提升自己的能階進入導電帶。熱能是提供這一能量的自然能源之一。 近導電帶，而游離後的施體離子則帶正電。這種半導體稱為n型半導體，其費米能階EF比較靠近導電帶。一般n型半導體內的電子數量遠比電洞為多，是構成電流傳導的主要載子（或稱多數載子）。

1. 導電性介於導體和半導體之間的物體,稱為半導體 2. 此物體需要高溫和高電量才能通電的物體. 3.在溫度是0和電導率是0,當溫度上升後,價能帶內的電子,由於熱激發躍進到導帶,致使導帶內充滿一些電子,導電率隨之增加----------這就是半導體. #半導體的特性: 1. 溫度上升電阻下降的特性 2. 整流效應 3 光伏特效應 4. 光電導效應

半导体材料的分类及应用

半导体材料的分类及应用

————————————————————————————————作者: ————————————————————————————————日期: ?

半导体材料的分类及应用 能源、材料与信息被认为是当今正在兴起的新技术革命的三大支柱。材料方面, 电子材料的进展尤其引人注目。以大规模和超大规模集成电路为核心的电脑的问世极大地推动了现代科学技术各个方面的发展,一个又一个划时代意义的半导体生产新工艺、新材料和新仪器不断涌现, 并迅速变成生产力和生产工具，极大地推动了集成电路工业的高速发展。半导体数字集成电路、模拟集成电路、存储器、专用集成电路和微处理器，无论是在集成度和稳定可靠性的提高方面, 还是在生产成本不断降低方面都上了一个又一个新台阶,有力地促进了人类在生物工程、航空航天、工业、农业、商业、科技、教育、卫生等领域的全面发展, 也大大地方便和丰富了人们的日常生活。半导体集成电路的发展水平, 是衡量一个国家的经济实力和科技进步的主要标志之一, 然而半导体材料又是集成电路发展的一个重要基石。“半体体材料”作为电子材料的代表，在生产实践的客观需求刺激下, 科技工作者已经发现了数以千计的具有半导体特性的材料, 并正在卓有成效在研究、开发和利用各种具有特殊性能的材料。 1 元素半导体 周期表中有12 种具有半导体性质的元素( 见下表) 。但其中S、P、As、Sb 和I 不稳定，易发挥; 灰Sｎ在室温下转变为白Sn, 已金属；Ｂ、Ｃ的熔点太高, 不易制成单晶; T e 十分稀缺。这样只剩下Sｅ、Ge 和Ｓi 可供实用。半导体技术的早期( ５0 年代以前) 。

半导体材料能带测试及计算

半导体材料能带测试及计算 对于半导体，是指常温下导电性能介于导体与绝缘体之间的材料，其具有一定的带隙(E g)。通常对半导体材料而言，采用合适的光激发能够激发价带(VB)的电子激发到导带(CB)，产生电子与空穴对。 图1. 半导体的带隙结构示意图。 在研究中，结构决定性能，对半导体的能带结构测试十分关键。通过对半导体的结构进行表征，可以通过其电子能带结构对其光电性能进行解析。对于半导体的能带结构进行测试及分析，通常应用的方法有以下几种(如图2)： 1.紫外可见漫反射测试及计算带隙E g； 2.VB XPS测得价带位置(E v)； 3.SRPES测得E f、E v以及缺陷态位置； 4.通过测试Mott-Schottky曲线得到平带电势； 5.通过电负性计算得到能带位置. 图2. 半导体的带隙结构常见测试方式。 1.紫外可见漫反射测试及计算带隙 紫外可见漫反射测试 2.制样：

背景测试制样：往图3左图所示的样品槽中加入适量的BaSO4粉末（由于BaSO4粉末几乎对光没有吸收，可做背景测试），然后用盖玻片将BaSO4粉末压实，使得BaSO4粉末填充整个样品槽，并压成一个平面，不能有凸出和凹陷，否者会影响测试结果。 样品测试制样：若样品较多足以填充样品槽，可以直接将样品填充样品槽并用盖玻片压平；若样品测试不够填充样品槽，可与BaSO4粉末混合，制成一系列等质量分数的样品，填充样品槽并用盖玻片压平。 图3. 紫外可见漫反射测试中的制样过程图。 1.测试： 用积分球进行测试紫外可见漫反射（UV-Vis DRS），采用背景测试样（BaSO4粉末）测试背景基线（选择R%模式），以其为background测试基线，然后将样品放入到样品卡槽中进行测试，得到紫外可见漫反射光谱。测试完一个样品后，重新制样，继续进行测试。 ?测试数据处理 数据的处理主要有两种方法：截线法和Tauc plot法。截线法的基本原理是认为半导体的带边波长（λg）决定于禁带宽度E g。两者之间存在E g(eV)=hc/λg=1240/λg(nm)的数量关系，可以通过求取λg来得到E g。由于目前很少用到这种方法，故不做详细介绍，以下主要来介绍Tauc plot法。 具体操作： 1、一般通过UV-Vis DRS测试可以得到样品在不同波长下的吸收，如图4所示; 图4. 紫外可见漫反射图。

半导体材料的分类及应用

半导体材料的分类及应用 能源、材料与信息被认为是当今正在兴起的新技术革命的三大支柱。材料方面, 电子材料的进展尤其引人注目。以大规模和超大规模集成电路为核心的电脑的问世极大地推动了现代科学技术各个方面的发展,一个又一个划时代意义的半导体生产新工艺、新材料和新仪器不断涌现, 并迅速变成生产力和生产工具, 极大地推动了集成电路工业的高速发展。半导体数字集成电路、模拟集成电路、存储器、专用集成电路和微处理器, 无论是在集成度和稳定可靠性的提高方面, 还是在生产成本不断降低方面都上了一个又一个新台阶,有力地促进了人类在生物工程、航空航天、工业、农业、商业、科技、教育、卫生等领域的全面发展, 也大大地方便和丰富了人们的日常生活。半导体集成电路的发展水平, 是衡量一个国家的经济实力和科技进步的主要标志之一, 然而半导体材料又是集成电路发展的一个重要基石。“半体体材料”作为电子材料的代表, 在生产实践的客观需求刺激下, 科技工作者已经发现了数以千计的具有半导体特性的材料, 并正在卓有成效在研究、开发和利用各种具有特殊性能的材料。 1 元素半导体 周期表中有12 种具有半导体性质的元素( 见下表) 。但其中S、P、As、Sb 和I 不稳定, 易发挥; 灰Sn 在室温下转变为白Sn, 已金属; B、C 的熔点太高, 不易制成单晶; T e 十分稀缺。这样只剩下Se、Ge 和Si 可供实用。半导体技术的早期( 50 年代以前) 。 表1 具有半导体性质的元素

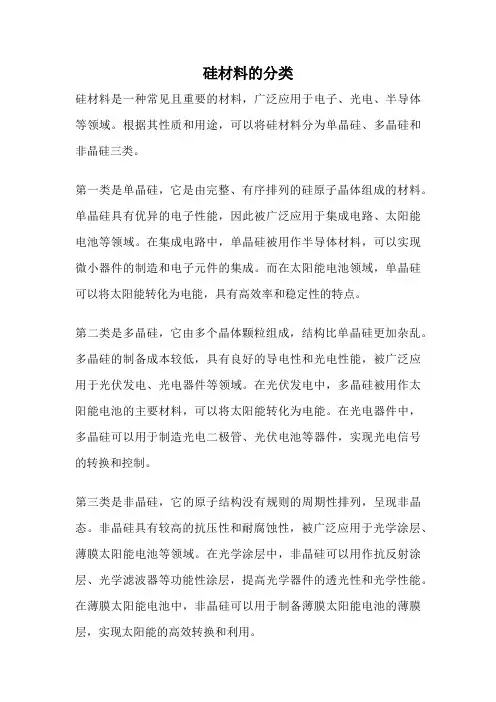

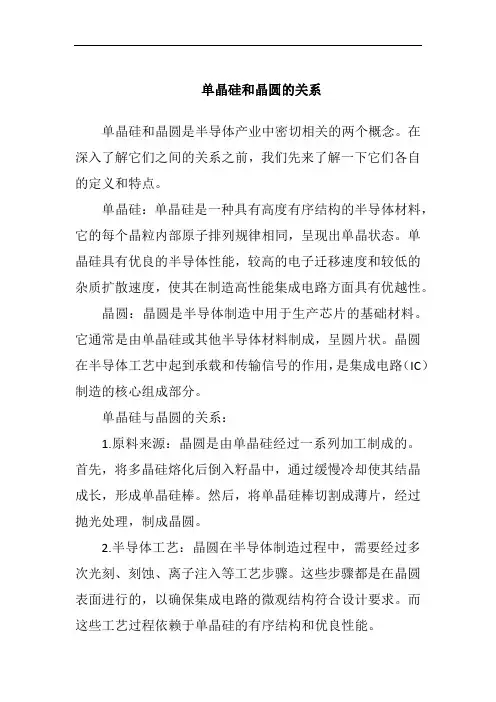

周期ⅢA ⅣA ⅤA ⅥA ⅦA B C S i P S Ge As S e S n Sb Te I Se 曾广泛地用作光电池和整流器, 晶体管发明后,Ge 迅速地兴起, 但很快又被性能更好的Si 所取代。现在Se 在非晶半导体器件领域还保留一席之地, Ge 在若干种分立元件( 低压、低频、中功率晶体管以及光电探测器等) 中还被应用, 而Si 则一直是半导体工作的主导材料, 这种情况预计到下个世纪初也不会改变。Si 能成为主角的原因是: 含量极其丰富( 占地壳的27%) , 提纯与结晶方便; 禁带宽度1. 12eV, 比Ge 的0. 66eV 大, 因而Si 器件工作温度高; 更重要的是SiO2 膜的纯化和掩蔽作用, 纯化作用使器件的稳定性与可靠性大为提高,掩蔽作用使器件的制和实现了平面工艺, 从而实现了大规模自动化的工业生产和集成化, 使半导体分立器件和集成电路以其低廉的价格和卓越的性能迅速取代了电子管, 微电子学取代了真空电子学, 微电子工程成为当代产业中的一支生力军。据报导, 1995 年世界半导体器件销售额为1464 亿美元, 硅片销费量约为30. 0 亿平方英寸, 1996 年市场规模为1851 亿美元, 增长了26. 4%, 消费硅片则达33. 46 亿平方英寸。 硅材料分为多晶硅, 单晶硅和非晶硅。单晶硅分为直拉单晶硅( CZ) 、区熔单晶硅( FZ) 和外延单晶硅片( EPI) 。其中, CZ 单晶

半导体材料有哪些

半导体材料有哪些 半导体材料有哪些 半导体材料很多，按化学成分可分为元素半导体和化合物半导体两大类。锗和硅是最常用的元素半导体;化合物半导体包括第Ⅲ和第Ⅴ族化合物（砷化镓、磷化镓等）、第Ⅱ和第Ⅵ族化合物（硫化镉、硫化锌等）、氧化物（锰、铬、铁、铜的氧化物），以及由Ⅲ-Ⅴ族化合物和Ⅱ-Ⅵ族化合物组成的固溶体（镓铝砷、镓砷磷等）。除上述晶态半导体外，还有非晶态的玻璃半导体、有机半导体等。 半导体的分类，按照其制造技术可以分为：集成电路器件，分立器件、光电半导体、逻辑IC、模拟IC、储存器等大类，一般来说这些还会被分成小类。此外还有以应用领域、设计方法等进行分类，虽然不常用，但还是按照IC、LSI、VLSI（超大LSI）及其规模进行分类的方法。此外，还有按照其所处理的信号，可以分成模拟、数字、模拟数字混成及功能进行分类的方法。 延伸 半导体材料是什么？ 半导体材料（semiconductor material）是一类具有半导体性能（导电能力介于导体与绝缘体之间，电阻率约在1mΩ·cm～1GΩ·cm范围内）、可用来制作半导体器件和集成电路的电子材料。 自然界的物质、材料按导电能力大小可分为导体、半导体和绝缘体三大类。半导体的电阻率在1mΩ·cm～1GΩ·cm范围（上限按谢嘉奎《电子线路》取值，还有取其1/10或10倍的；因角标不可用，暂用当前描述）。在一般情况下，半导体电导率随温度的升高而升高，这与金属导体恰好相反。 凡具有上述两种特征的材料都可归入半导体材料的范围。反映半导体半导体材料内在基本性质的却是各种外界因素如光、热、磁、电等作用于半导体而引起的物理效应和现象，这些可统称为半导体材料的半导体性质。构成固态电子器件的基体材料绝大多数是半导体，正是这些半导体材料的各种半导体性质赋予各种不同类型半导体器件以不同的功能和特性。 半导体的基本化学特征在于原子间存在饱和的共价键。作为共价键特征的典型是在晶格结构上表现为四面体结构，所以典型的半导体材料具有金刚石或闪锌矿（ZnS）的结构。由于地球的矿藏多半是化合物，所以最早得到利用的半导体材料都是化合物，例如方铅矿

新型半导体材料GaN简介

新型半导体材料GaN GaN的发展背景 GaN材料的研究与应用是目前全球半导体研究的前沿和热点，是研制微电子器件、光电子器件的新型半导体材料，并与SIC、金刚石等半导体材料一起，被誉为是继第一代Ge、Si半导体材料、第二代GaAs、InP化合物半导体材料之后的第三代半导体材料。它具有宽的直接带隙、强的原子键、高的热导率、化学稳定性好（几乎不被任何酸腐蚀）等性质和强的抗辐照能力，在光电子、高温大功率器件和高频微波器件应用方面有着广阔的前景。 在宽禁带半导体材料中，氮化镓由于受到缺乏合适的单晶衬底材料、位错密度大等问题的困扰，发展较为缓慢，但进入90年代后，随着材料生长和器件工艺水平的不断发展，GaN半导体及器件的发展十分迅速，目前已经成为宽禁带半导体材料中耀眼的新星。 GaN的特性 具有宽的直接带隙、强的原子键、高的热导率、化学稳定性好（几乎不被任何酸腐蚀）等性质和强的抗辐照能力，在光电子、高温大功率器件和高频微波器件应用方面有着广阔的前景。 GaN是极稳定的化合物，又是坚硬的高熔点材料，熔点约为1700℃，GaN 具有高的电离度，在Ⅲ—Ⅴ族化合物中是最高的（0.5或0.43）。在大气压力下，GaN晶体一般是六方纤锌矿结构。它在一个元胞中有4个原子，原子体积大约为GaAs的一半。因为其硬度高，又是一种良好的涂层保护材料。在室温下，GaN 不溶于水、酸和碱，而在热的碱溶液中以非常缓慢的速度溶解。NaOH、H2SO4和H3PO4能较快地腐蚀质量差的GaN，可用于这些质量不高的GaN晶体的缺陷检测。GaN在HCL或H2气下，在高温下呈现不稳定特性，而在N2气下最为稳定。GaN的电学特性是影响器件的主要因素。未有意掺杂的GaN在各种情况下都呈n 型,最好的样品的电子浓度约为4×1016/cm3。一般情况下所制备的P型样品，都是高补偿的。 很多研究小组都从事过这方面的研究工作，其中中村报道了GaN最高迁移率数据在室温和液氮温度下分别为μn=600cm2/v·s和μn=1500cm2/v·s，相应的载流子浓度为n=4×1016/cm3和n=8×1015/cm3。未掺杂载流子浓度可控制在

半导体材料介绍论文

半导体材料介绍 摘要：本文主要介绍半导体材料的特征、分类、制备工艺以及半导体材料的一些参数。 半导体在我们的日常生活中应用很广泛，半导体材料的一些结构和参数决定了 它的特性。以二氧化钛为例，它就是一种半导体材料，其结构和性能决定了它 在降解有机污染物方面的应用，人们现在研究了有关它的性质，并将进一步研 究提高它的光催化效果。 关键词：半导体材料导电能力载流子电阻率电子空穴 正文： 半导体材料是导电能力介于导体与绝缘体之间的物质。半导体材料是一类具有半导体性能、可用来制作半导体器件和集成电的电子材料，其电导率在10（U-3）～10（U-9）欧姆/厘米范围内。 半导体材料可按化学组成来分，再将结构与性能比较特殊的非晶态与液态半导体单独列为一类。按照这样分类方法可将半导体材料分为元素半导体、无机化合物半导体、有机化合物半导体和非晶态与液态半导体。 制备不同的半导体器件对半导体材料有不同的形态要求，包括单晶的切片、磨片、抛光片、薄膜等。半导体材料的不同形态要求对应不同的加工工艺。常用的半导体材料制备工艺有提纯、单晶的制备和薄膜外延生长。 半导体材料虽然种类繁多但有一些固有的特性，称为半导体材料的特性参数。这些特性参数不仅能反映半导体材料与其他非半导体材料之间的差别，而且更重要的是能反映各种半导体材料之间甚至同一种材料在不同情况下特性上的量的差别。常用的半导体材料的特性参数有：禁带宽度、电阻率、载流子迁移率(载流子即半导体中参加导电的电子和空穴)、非平衡载流子寿命、位错密度。禁带宽度由半导体的电子态、原子组态决定，反映组成这种材料的原子中价电子从束缚状态激发到自由状态所需的能量。电阻率、载流子迁移率反映材料的导电能力。非平衡载流子寿命反映半导体材料在外界作用（如光或电场）下内部的载流子由非平衡状态向平衡状态过渡的弛豫特性。位错是晶体中最常见的一类晶体缺陷。位错密度可以用来衡量半导体单晶材料晶格完整性的程度。当然，对于非晶态半导体是没有这一反映晶格完整性的特性参数的。 半导体材料的特性参数对于材料应用甚为重要。因为不同的特性决定不同的用途。晶体管对材料特性的要求：根据晶体管的工作原理，要求材料有较大的非平衡载流子寿命和载流子迁移率。用载流子迁移率大的材料制成的晶体管可以工作于更高的频率（有较好的频率响应）。晶体缺陷会影响晶体管的特性甚至使其失效。晶体管的工作温度高温限决定于禁带宽度的大小。禁带

(完整版)半导体材料及特性

地球的矿藏多半是化合物，所以最早得到利用的半导体材料都是化合物,例如方铅矿(PbS)很早就用于无线电检波，氧化亚铜(Cu2O)用作固体整流器，闪锌矿(ZnS)是熟知的固体发光材料，碳化硅(SiC)的整流检波作用也较早被利用。硒(Se)是最早发现并被利用的元素半导体，曾是固体整流器和光电池的重要材料。元素半导体锗（Ge）放大作用的发现开辟了半导体历史新的一页，从此电子设备开始实现晶体管化。中国的半导体研究和生产是从1957年首次制备出高纯度(99.999999％～99.9999999％) 的锗开始的。采用元素半导体硅（Si）以后，不仅使晶体管的类型和品种增加、性能提高，而且迎来了大规模和超大规模集成电路的时代。以砷化镓(GaAs)为代表的Ⅲ－Ⅴ族化合物的发现促进了微波器件和光电器件的迅速发展。 半导体材料可按化学组成来分，再将结构与性能比较特殊的非晶态与液态半导体单独列为一类。按照这样分类方法可将半导体材料分为元素半导体、无机化合物半导体、有机化合物半导体和非晶态与液态半导体。 元素半导体：在元素周期表的ⅢA族至ⅦA族分布着11种具有半导性的元素，下表的黑框中即这11种元素半导体,其中C表示金刚石。C、P、Se具有绝缘体与半导体两种形态;B、Si、Ge、Te具有半导性；Sn、As、Sb具有半导体与金属两种形态。P的熔点与沸点太低,Ⅰ的蒸汽压太高、容易分解，所以它们的实用价值不大。As、Sb、Sn的稳定态是金属，半导体是不稳定的形态。B、C、Te也因制备工艺上的困难和性能方面的局限性而尚未被利用。因此这11种元素半导体中只有Ge、Si、Se 3种元素已得到利用。Ge、Si仍是所有半导体材料中应用最广的两种材料。 无机化合物半导体： 四元系等。二元系包括：①Ⅳ-Ⅳ族:SiC 和Ge-Si合金都具有闪锌矿的结构。②Ⅲ -Ⅴ族:由周期表中Ⅲ族元素Al、Ga、In 和V族元素P、As、Sb组成，典型的代表 为GaAs。它们都具有闪锌矿结构,它们在 应用方面仅次于Ge、Si,有很大的发展前 途。③Ⅱ-Ⅵ族:Ⅱ族元素Zn、Cd、Hg和 Ⅵ族元素S、Se、Te形成的化合物，是一 些重要的光电材料。ZnS、CdTe、HgTe具 有闪锌矿结构。④Ⅰ－Ⅶ族：Ⅰ族元素C u、Ag、Au和Ⅶ族元素Cl、Br、I形成的 化合物，其中CuBr、CuI具有闪锌矿结构。 半导体材料 ⑤Ⅴ-Ⅵ族：Ⅴ族元素As、Sb、Bi和Ⅵ族

半导体材料专题介绍

深圳大学考试答题纸 (以论文、报告等形式考核专用) 二○～二○学年度第学期 课程编号课程名称主讲教师评分学号姓名专业年级 题目：

目录 摘要 (4) 1.ZnO的发展历史与基本性质 (5) ZnO的发展历史 (5) ZnO的基本性质 (5) ZnO的晶体结构 (5) ZnO的物理化学性质 (6) ZnO的其他性质 (7) 紫外受激发射特性 (7) 透明导体特性 (8) 气敏性 (8) 压敏特性 (8) P-N结特性 (9) 压电特性 (9) 2.ZnO的原料的获取与提纯 (10) 原料的获取 (10) 原料的提纯 (11) 直接法（美国法） (11) 间接法（法国法） (11) 化学湿法 (12) 3.ZnO的单晶的制备 (13) 水热法 (13) 化学气相输运法 (14) 4.ZnO的薄膜的制备 (16) 脉冲激光沉积法PLD (16) 金属有机物气相外延法MOCVD (17) 喷雾热解法 (17) 磁控溅射法 (18)

溶胶-凝胶法Sol-gel (19) 5.ZnO的应用与前景 (21) 的应用方向 (21) 短波长发光材料 (21) 氮化镓薄膜的缓冲层 (22) 集成光学 (22) 电声器件与声光器件 (22) 传感器和高效率器件 (22) ZnO的问题与挑战 (23) ZnO的前景 (24) 谢辞 (25) 参考文献 (26)

摘要 氧化锌(ZnO)是一种具有广泛用途的新型第三代II-VI族多功能半导体材料，拥有着许多诸如宽禁带，激子结合能大，高化学稳定性和耐高温性等等优良性质，制备出来的ZnO单晶和薄膜在发光器件，透明电极，压敏电阻等等领域有着诸多的应用，在未来有着光明的应用前景，引起了社会各界的广泛关注。 本论文着重介绍了氧化锌半导体材料的材料来源，晶体结构，物理化学性质，单晶与薄膜的制备，具体在各个领域应用与发展和目前制备薄膜以及应用于市场所遇到的难题。 关键词：氧化锌，材料来源，晶体结构，物理化学性质，单晶，薄膜，应用，难题。

半导体分类

按半导体工艺分类,集成电路可以分为 A、双极型电路、MOS电路和接口电路 B、双极型电路、MOS电路和双极型－MOS电路 C、小规模、大规模和超大规模集成电路 D、模拟集成电路、数字集成电路 化合物半导体分类概述 化合物半导体主要包括III-V族，II-VI族、IV-IV族及I-III-VI族等，但就研究现况及未来远景而言，仍以III-V族、II-VI族及IV-IV族为主流，概述如下。 1. III-V族 （1） 砷化物系列材料︰包括AlGaA s、应变InGaAs材料，已是最成熟的化合物半导体，也是在光纤通讯、无线通讯及信息产业上不可或缺的关键材料。近年来，研究重点除了与量产技术相关的课题外，最受注意的方向就是与纳米科技相关的InGaAs、InAs量子点、量子线低维度结构及其临场实时检测技术、Metamorphic 外延技术、含氮的InGaAsSbN材料、以及含Mn，Co，Ni及Cr等元素的磁性材料。 这些新材料搭配纳米结构会是未来发展量子器件的基础。 （2） 磷化物系列材料︰包括可见光范围的AlGaInP/GaAs及光纤通讯应用的InGaAsP/InP以及InAlGaAs/InP系列材料。含磷系列的材料，在MOCVD外延技术上已相当成熟，但在分子束外延（MBE）技术方面，直到最近几年由于固态磷源技术的进步，且有良好的均匀性及安全性的优点，而成为许多人青睐的选项的一。AlGaInP材料主要应用于LED及激光，而InGaP/GaAs则是重要的HBT材料，InP系列除了光纤通讯的应用的外，也是高速器件及MMIC的重要材料，特别是InP HBT将在100 GHz以上的电路扮演极重要的角色。当然，其纳米结构也是研 究重点的一。 （3） 氮化物系列材料︰包括BN，AlN，GaN及InN等，是当今最热门的研究重点，相关材料的波长涵盖范围包括紫外光、紫光、蓝光、绿光、红光，甚至红外光，而器件则包括高亮度LED、半导体激光、光侦测器，以及高功率电子器件，如HEMT 等。由于它的应用广泛，各种不同的外延技术都值得发展。目前氮化物系列材料最大的课题是没有适当的晶格匹配衬底。因此，衬底材料的单晶成长技术，及以HVPE成长厚层GaN作为衬底的相关技术，均是值得探讨的课题。除了六方晶系氮化物系列材料的外，低度含氮的立方化合物半导体材料也是一个重要的研究主题，在GaAs衬底上成长InGaAsN以制作1.3 μm，1.55 μm激光及光放大器即是一例。这类型材料的外延成长、材料缺陷研究、物理研究与器件应用，目前虽已有良好的进展，但其中牵涉的物理仍未十分清楚，有待深入研究。 （4） 锑化物系列材料︰锑化物系列的材料过去主要是在中红外线波长范围（2-5μm）的应用，包括下一世代的光纤通讯、中红外线光源、侦测器及热光伏特(TPV)能

半导体FAB里基本的常识简介

CVD 晶圆制造厂非常昂贵的原因之一，是需要一个无尘室，为何需要无尘室 答：由于微小的粒子就能引起电子组件与电路的缺陷 何谓半导体? 答：半导体材料的电传特性介于良导体如金属(铜、铝，以及钨等)和绝缘和橡胶、塑料与干木头之间。最常用的半导体材料是硅及锗。半导体最重要的性质之一就是能够藉由一种叫做掺杂的步骤刻意加入某种杂质并应用电场来控制其之导电性。 常用的半导体材料为何 答：硅(Si)、锗(Ge)和砷化家(AsGa) 何谓VLSI 答：VLSI(Very Large Scale Integration)超大规模集成电路 在半导体工业中，作为绝缘层材料通常称什幺 答：介电质(Dielectric) 薄膜区机台主要的功能为何 答：沉积介电质层及金属层 何谓CVD(Chemical Vapor Dep.) 答：CVD是一种利用气态的化学源材料在晶圆表面产生化学沉积的制程 CVD分那几种? 答：PE-CVD(电浆增强型)及Thermal-CVD(热耦式) 为什幺要用铝铜(AlCu)合金作导线? 答：良好的导体仅次于铜 介电材料的作用为何? 答：做为金属层之间的隔离 何谓PMD(Pre-Metal Dielectric) 答：称为金属沉积前的介电质层，其界于多晶硅与第一个金属层的介电质 何谓IMD(Inter-Metal Dielectric) 答：金属层间介电质层。 何谓USG? 答：未掺杂的硅玻璃(Undoped Silicate Glass) 何谓FSG? 答：掺杂氟的硅玻璃(Fluorinated Silicate Glass) 何谓BPSG? 答：掺杂硼磷的硅玻璃(Borophosphosilicate glass) 何谓TEOS? 答：Tetraethoxysilane用途为沉积二氧化硅 TEOS在常温时是以何种形态存在? 答：液体 二氧化硅其K值为3.9表示何义 答：表示二氧化硅的介电质常数为真空的3.9倍 氟在CVD的工艺上，有何应用 答：作为清洁反应室(Chamber)用之化学气体 简述Endpoint detector之作用原理. 答：clean制程时,利用生成物或反应物浓度的变化,因其特定波长光线被detector 侦测到强度变强或变弱,当超过某一设定强度时,即定义制程结束而该点为endpoint.

半导体材料有哪些

半导体材料有哪些 半导体材料（semiconductor material）是一类具有半导体性能（导电能力介于导体与绝缘体之间，电阻率约在1mΩ·cm～1GΩ·cm范围内）、可用来制作半导体器件和集成电路的电子材料。 自然界的物质、材料按导电能力大小可分为导体、半导体和绝缘体三大类。半导体的电阻率在1mΩ·cm～1GΩ·cm范围（上限按谢嘉奎《电子线路》取值，还有取其1/10或10倍的；因角标不可用，暂用当前描述）。在一般情况下，半导体电导率随温度的升高而升高，这与金属导体恰好相反。 凡具有上述两种特征的材料都可归入半导体材料的范围。反映半导体半导体材料内在基本性质的却是各种外界因素如光、热、磁、电等作用于半导体而引起的物理效应和现象，这些可统称为半导体材料的半导体性质。构成固态电子器件的基体材料绝大多数是半导体，正是这些半导体材料的各种半导体性质赋予各种不同类型半导体器件以不同的功能和特性。 什么是半导体材料_常见半导体材料有哪些 半导体的基本化学特征在于原子间存在饱和的共价键。作为共价键特征的典型是在晶格结构上表现为四面体结构，所以典型的半导体材料具有金刚石或闪锌矿（ZnS）的结构。由于地球的矿藏多半是化合物，所以最早得到利用的半导体材料都是化合物，例如方铅矿（PbS）很早就用于无线电检波，氧化亚铜（Cu2O）用作固体整流器，闪锌矿（ZnS）是熟知的固体发光材料，碳化硅（SiC）的整流检波作用也较早被利用。 硒（Se）是最早发现并被利用的元素半导体，曾是固体整流器和光电池的重要材料。元素半导体锗（Ge）放大作用的发现开辟了半导体历史新的一页，从此电子设备开始实现晶体管化。中国的半导体研究和生产是从1957年首次制备出高纯度（99.999999%～ 99.9999999%）的锗开始的。采用元素半导体硅（Si）以后，不仅使晶体管的类型和品种

型半导体材料的设计与性能分析

景德镇陶瓷学院 半导体课程设计报告 设计题目 n型半导体材料的设计与性能分析专业班级 姓名 学号 指导教师 完成时间

一﹑杂质半导体的应用背景 半导体中的杂质对电离率的影响非常大，本征半导体经过掺杂就形成杂质半导体，半导体中掺杂微量杂质时，杂质原子的附近的周期势场的干扰并形成附加的束缚状态，在禁带只能够产生的杂质能级。能提供电子载流子的杂质称为施主杂质，相应能级称为施主能级，位于禁带上方靠近导带底附近。 一、N型半导体在本征半导提硅（或锗）中掺入微量的5价元素，例如磷，则磷原子就取代了硅晶体中少量的硅原子，占据晶格上的某些位置。 磷原子最外层有5个价电子，其中4个价电子分别与邻近4个硅原子形成共价键结构，多余的1个价电子在共价键之外，只受到磷原子对它微弱的束缚，因此在室温下，即可获得挣脱束缚所需要的能量而成为自由电子，游离于晶格之间。失去电子的磷原子则成为不能移动的正离子。磷原子由于可以释放1个电子而被称为施主原子，又称施主杂质。 在本征半导体中每掺入1个磷原子就可产生1个自由电子，而本征激发产生的空穴的数目不变。这样，在掺入磷的半导体中，自由电子的数目就远远超过了空穴数目，成为多数载流子（简称多子），空穴则为少数载流子（简称少子）。显然，参与导电的主要是电子，故这种半导体称为电子型半导体，简称N型半导体。二、P型半导体在本征半导体硅（或锗）中，若掺入微量的3价元素，如硼，这时硼原子就取代了晶体中的少量硅原子，占 据晶格上的某些位置。硼原子的3个价电子分别与其邻近的3个硅原子中的3 个价电子组成完整的共价键，而与其相邻的另1个硅原子的共价键中则缺少1 个电子，出现了1个空穴。这个空穴被附近硅原子中的价电子来填充后，使3 价的硼原子获得了1个电子而变成负离子。同时，邻近共价键上出现1个空穴。由于硼原子起着接受电子的作用，故称为受主原子，又称受主杂质。 在本征半导体中每掺入1个硼原子就可以提供1个空穴，当掺入一定数量的硼原子时，就可以使半导体中空穴的数目远大于本征激发电子的数目，成为多数载流子，而电子则成为少数载流子。显然，参与导电的主要是空穴，故这种半导体称为空穴型半导体，简称P型半导体。
