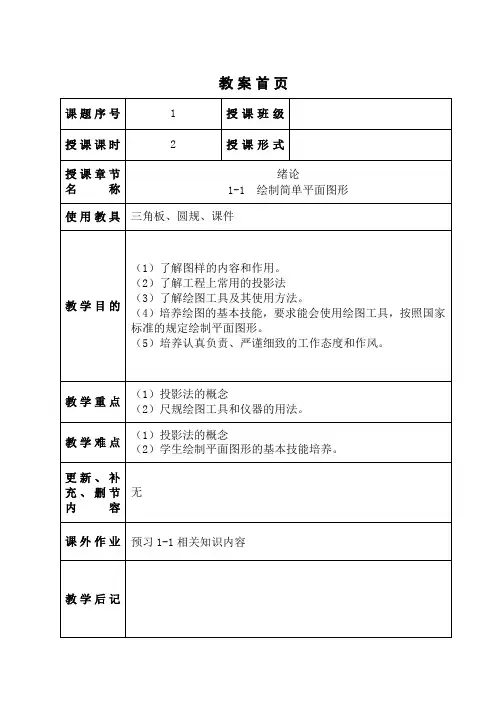

教案首页
组织教学
1．检查学生出勤情况和学习用具准备情况。
2．安定课堂秩序，集中学生注意力。
授课内容2学时
一、图样的内容和作用
1．机械制图是一门技术基础课，它是研究机械图样的图示原理，看图和绘图的方
法及其有关标准的课程。
2．图样在工业中的作用
（1）是工业生产中的重要技术文件；
（2）是技术思想交流的重要工具；
（3）是工程界的技术语言。
二、投影的方法和分类
投影法是根据投射线通过物体，向选定的面投射，并在该面上得到图形的方法。工
程上常用的投影法分为两类：中心投影法和平行投影法。
三、工程上常用的投影图
透视图轴测图多面正投影图
四、本课程的主要内容和基本要求
1.主要内容：
制图基本知识与技能、正投影作图基础、机械图样的表示法、零件图和装配图的识
读与绘制等。
2.学完本课程应达到以下基本要求：
（1）了解和熟悉国家标准《机械制图》的基本规定，正确使用绘图工具和仪器，
初步掌握绘图基本技能。
（2）掌握运用正投影法表达空间形体的图示方法，并具备一定的空间想象和思维
能力。
（3）正确运用各种表示法识读和绘制机械图样。
（4）了解各种技术要求的符号、代号和标记的含义，具备识读和绘制中等复杂程
度的零件图和装配图的基本能力
五、学习方法提示
1.由物画图、由图想物
2.学与练相结合
3.重视实践
教学
方法
及授
课要
点随
记
教案纸
第页
课时授课计划
斜度的简 单计算，强调其格式 锥度的计算稍复杂，请学生要细心计算 思考（2）由上图可知： 斜度＝tanα＝BC：AC＝1：n （3）斜度的作图方法与步骤：（老师即堂演练） 2．锥度(GB/T15754-1995) （1）概念：锥度是指圆锥的底圆直径与高度之比，锥度也写成1：n 的形式，（见上图可知：） （2）定义式：锥度=D/L=(D-L)/l=2 tanα＝1：n （3）作图方法与步骤： A 、求作如右图所示的1:5的锥度； B 、从O点开始任取五单位长度，得点N； C 、在左端面上取OM＝0.5单位长度，得点M； D 、连接MN，即得锥度为1:5的圆锥(老师演练，学生即堂练习)； E 、过A点作AC∥MN，即完成作图。 （提问：如何作平行线？为什么作了平行线就可完成作图？） 【课堂练习】斜度、锥度练习题 【课堂小结】 1、斜度与锥度的概念及作图方法 【课堂拓展】 椭圆的作图方法 边讲解边提 问（学生回 忆初中的数 学知识） 教师示范 学生模仿 （教师演练 使用方法， 并要求学生 即堂练习） 巩固练习 （学生动手 作图，要求 独立学生完 成）
课时授课计划
教学过程教学内容教学方法 （教师板书，提问) 机械图样中的线有很多种 （老师结合表1-3逐一详细讲 解） 其中重点介绍粗实线、虚线、细点画线、细实线。 三、字体（GB/T 14691-1993） 1．基本要求 标准规定了汉字、字母和数字的结构形式。书写字体的基本要求是： (1) 字体工整、笔画清楚、间隔均匀、排列整齐。 (2) 字体高度(用h表示)的公称尺寸系列为：1.8，2.5，3.5，5，7， 10，14，20mm字体高度代表字体的号数。 (3) 汉字应写成长仿宋体字，汉字的高度不应小于3.5mm，字宽一 般为h/根号2。 (4) 在同一图样上，只允许选用一种型式的字体。 (5) 字母和数字可写成斜体或直体。斜体字字头向右倾斜，与水平 基准线成75°。 四、图线(GB/T 4457.4-2002) 1．线型及图形尺寸 图样中的图形是由多种图线组成的。国标中规定了图线的名称、线型、 宽度以及一般应用见表1-2。（结合表1-2逐一详细讲解） 2、各种图线在实际绘图中的应用（图1-7） 教师演练， 学生练习。
《机械制图》公开课教案 课题名称：看组合体视图 教学目标： 一、知识目标 １、会运用形体分析法识读组合体视图； ２、能运用形体分析法读懂组合体视图，补画出第三视图； 二、能力目标 利用所学方法，灵活应用到读组合体视图上，从而进一步提高学生的空间想象能力。 三、情感目标激发学生对机械制图这门课的兴趣 教学重点： １、应用形体分析法，读组合体视图。 ２、能正确补画出第三视图。 教学难点： 应用所学方法，培养学生分析能力，通过分析看懂组合体，进一步提高学生的空间想象能力。 教学方法：分析讲解，实际演示，提问启发 教学环境：多媒体教室 教学资源： １、用Flash将组合体的组合过程制作成多媒体课件。 ２、自制两个组合体模型 ３、三角板、圆规、彩色粉笔。 教学过程： １、复习提问１分钟 ２、引入新课２分钟讲解分析17分钟 ３、讲解新课38分钟 ４、归纳总结３分钟读图举例21分钟 ５、布置作业１分钟 课时：１课时
重点难点 2、讲解分析（17分钟） 设问：得出结论，如何运用呢？ 现以下面的组合体为例，讲解形体分析法读组合体视图 的方法和步骤。 步骤： ⑴划线框，分形体 提问：从哪个视图入手，分成几个线框。 ⑵对投影，想形状 提问：Ⅰ的其余两面投影是什么图形，基本形状是什么？ Ⅰ的三视图及轴测图 提问：Ⅱ的其余两面投影是什么图形，基本形状是什么？ Ⅱ的三视图及轴测图 用多媒体课件 展现三视图 教学过程中，结 合多媒体动画， 将形体分析法 中如何分，如何 合的过程动态 的联系起来，从 而让学生掌握 这种读图方法。 伴随学生的回 答，由多媒体课 件展现。
提问：Ⅲ、Ⅳ的其它两面投影是什么图形，基本形状是什么？ Ⅲ、Ⅳ的三视图及轴测图 ⑶分析相对位置和表面连接关系 看主视图可知：Ⅰ在最下面，Ⅱ在Ⅰ的上面居中，Ⅲ在 Ⅰ的上方、Ⅱ的左方，Ⅳ在Ⅰ的上方、Ⅱ的右方，Ⅲ、Ⅳ和Ⅰ的左右平齐。 看俯视图可知：Ⅱ、Ⅲ、Ⅳ与Ⅰ的后面平齐，Ⅱ与Ⅲ、Ⅳ的宽度不等。 提问：四个部分的表面连接关系？ ⑷合起来，想整体 注意事项： 在读图过程中，要突出两个字： 分——分解形体要分得合理、清晰，便于想象物体形状。 合——要研究各个分块之间的相对位置及其表面连接关 系。 3、读图举例（21分钟） 已知架体的主、俯两视图，补画左视图。 教师分析讲解，多媒体课件慢慢展现。 出示模型，让学生看的直观。 学生记忆形体分析的方法、步骤，教师板图。
课时授课计划授课班级 授课日期 周次/星期 节次 课题制图基础 教学目标1、了解本课程的任务和学习方法。 2、了解机械图样的概念。 3、能够理解斜度、锥度和掌握斜度、锥度的画法。 课型新课教学时数 2 教材分析重点斜度和锥度的理解及画法难点斜度和锥度的理解及画法教具多媒体、画图工具 教学方法讲练结合 板书设计一、什么是机械图样？ 本课程的任务及学习方法 二、斜度、锥度的理解及画法 1、斜度 2、锥度 (1)、斜度的概念 (1)、锥度的概念 (2)、斜度的标注 (2)、锥度的标注 (3)、斜度的画法 (3)、锥度的画法 课外作业教学后记
教学过程教学内容教学方法 教师板书，提问学生。 重温：中分线的画法【教学准备】师生问好，准备上课 强调本课程的重要性，严格要求学生按照国家制图标准作图，课堂 认真听讲，积极动手绘图。 1、下节课上课之前务必准备好绘图工具。 2、布置的作业及时上交，否则须进行课后必要的辅导。 【新课导入】 图样是传递和交流技术信息和思想的重要手段，有“工程语言”之 称。工程技术上根据投影原理、遵照国家标准及有关规定绘制的用于工 程施工或产品制造等用途的图叫做工程样图，简称图样。 用于机械行业中，机械的设计、制造、维修及检测等用途的图样， 称为机械图样，它是每个从事机械行业工作的技术人员和操作人员都必 须掌握的。 【新课教学】 一、机械图样 图样是传递和交流技术信息和思想的重要手段，有“工程语言” 之称。工程技术上根据投影原理、遵照国家标准及有关规定绘制的用于 工程施工或产品制造等用途的图叫做工程样图，简称图样。 用于机械行业中，机械的设计、制造、维修及检测等用途的图样， 称为机械图样，它是每个从事机械行业工作的技术人员和操作人员都必 须掌握的。 二、斜度与锥度 1．斜度 （1）斜度是指直线或平面对另一直线或平面倾斜的程度，一般以直角 三角形的两直角边的比例并把前项化为1而写成1：n的形式。（见下 图） 第1节课 严格要求学 生
CAD与机械制图的教学教案《画法几何与机械制图》 学院、系： 任课教师： 授课专业： 课程学分： 课程总学时：64 课程周学时： ２０1０年９月１日
《画法几何与机械制图》教学进程
第 1 次课 2 学时 注：本页为每次课教案首页
绪论 一、本课程的性质 机械制图是研究用投影法绘制和阅读机械图样、解决空间几何问题的基本理论；介绍国家标准《技术制图》和《机械制图》的基本内容；研究和阐述手工和计算机绘制机械图样的基本方法的课程。它是高等院校工科专业必修的一门技术基础课。 机械图样是本课程的研究对象。 工程图样是表达和交流技术思想的重要工具，是工程技术部门的一项重要技术文件。可以手工绘制，也可以由计算机生成，被称为工程界的技术语言。 二、本课程的任务 本课程的主要任务是培养学生具有绘制和阅读机械图样的能力。具体要求： 1．培养使用正投影法以及用二维平面图形表达三维空间形状的能力。 2．培养对空间形体的形象思维能力。 3．培养创造性构形设计能力。 4．培养仪器绘图、徒手画图和阅读专业图样的能力。 5．培养贯彻、执行国家标准的意识。 6．培养使用绘图软件绘制工程图样以及进行三维造型的能力。 三、本课程的内容结构、特点和学习方法 本课程包括画法几何、机械制图和计算机绘图三部分内容。 画法几何是研究图示形体、图解空间几何问题的理论；机械制图是介绍有关国家制图标准，研究绘制和阅读机械图样的基本理论；计算机绘图是运用所学的制图理论，借助计算机及绘图软件绘制机械图样。 画法几何部分系统性强、逻辑严谨，空间与平面紧密联系。上课要认真听讲、课后及时复习，多做习题来加深对所学知识的理解。 机械制图部分内容广泛，实践性强，并有大量的图家标准需要遵守。除了要认真听讲、及时复习外，还需识记一些知识点、多观察、多动手，逐步培养绘图和读图的能力。 计算机绘图是在学完机械制图的基本理论后开设的，要求熟悉计算机的基本操作和绘图软件的使用，摸索绘图技巧，提高绘图速度。 四、投影法简介 1．中心投影法投影中心——投影元素——投影面 2．平行投影法平行投影线——投影元素——投影面 正投影：投射线与投影面垂直 斜投影：投射线与投影面倾斜 第一章制图的基本知识和技能 §1-1 国家标准《机械制图》的基本规定 一、图纸幅面和格式(GB/T14689-1993) 1．图纸幅面：图纸幅面指的是图纸宽度与长度组成的图面。绘制技术图样时应优先采用A0、A1、A2、A3、A4五种规格尺寸。图纸尺寸不够可沿长边加长。 2．图框格式：可分留装订边和不留装订边两种格式。 3．标题栏： 注意三个问题：格式、位置、填写 4．附加符号对中符号、方向符号
第十九讲§4—１轴测图的基本知识 §4—2 正等测图 课题：1、轴测图的基本知识 2、平面立体的正等测图的画法 课堂类型：讲授 教学目的：１、介绍轴测图的基本知识 ２、讲解平面立体的正等测图的画法 教学要求：1、了解轴测图的种类，理解轴测图的基本性质 2、了解正等测图的形成、轴间角和轴向变形系数 ３、熟练掌握平面立体的正等测图的画法 教学重点：平面立体的正等测图的画法 教学难点：正等测图的轴测轴和坐标原点的选择 教具：模型:长方体、正六棱柱 教学方法：用通俗的方法讲解正等测图的获得方法：根据观察者的方向，将立体旋转45°，然后将后面抬起适当角度，使立体的三条棱线(长、宽、高)与轴测投影面的夹角 相等，用正投影的方法向轴测投影面投影所得的轴测图。 教学过程： 一、复习旧课 1、复习相贯线的两个基本性质。 2、复习相贯线的近似画法。 ３、讲评作业,复习两个曲面立体相贯的相贯线的投影的画法。 二、引入新课题 多面正投影图能完整、准确地反映物体的形状和大小，且度量性好、作图简单,但立体感不强，只有具备一定读图能力的人才能看懂。 有时工程上还需采用一种立体感较强的图来表达物体，即轴测图,。轴测图是用轴测投影的方法画出来的富有立体感的图形，它接近人们的视觉习惯，但不能确切地反映物体真实的形状和大小，并且作图较正投影复杂,因而在生产中它作为辅助图样，用来帮助人们读懂正投影图。 在制图教学中，轴测图也是发展空间构思能力的手段之一，通过画轴测图可以帮助想
象物体的形状，培养空间想象能力。 三、教学内容 （一)轴测图的基本知识 1、轴测图的形成 将空间物体连同确定其位置的直角坐标系，沿不平行于任一坐标平面的方向,用平行投影法投射在某一选定的单一投影面上所得到的具有立体感的图形,称为轴测投影图，简称轴测图，如图4-２所示。 图4-2轴测图的形成 在轴测投影中,我们把选定的投影面P称为轴测投影面；把空间直角坐标轴ＯX、OY、OZ在轴测投影面上的投影O1X1、Ｏ1Y1、O１Z1称为轴测轴;把两轴测轴之间的夹角∠X1Ｏ１Ｙ1、∠Y1O1Z1、∠X1O1Ｚ1称为轴间角；轴测轴上的单位长度与空间直角坐标轴上对应单位长度的比值,称为轴向伸缩系数。OX、ＯY、OZ的轴向伸缩系数分别用p1、q1、r1表示。例如,在图4－2中，ｐ1＝O1A1/OA，ｑ1=Ｏ１B1/OB,r１=O１C１/ＯC。 强调：轴间角与轴向伸缩系数是绘制轴测图的两个主要参数。 ２、轴测图的种类 (1）按照投影方向与轴测投影面的夹角的不同，轴测图可以分为： 1）正轴测图——轴测投影方向（投影线)与轴测投影面垂直时投影所得到的轴测图。 2)斜轴测图——轴测投影方向（投影线）与轴测投影面倾斜时投影所得到的轴测图。 （2）按照轴向伸缩系数的不同,轴测图可以分为： 1)正（或斜)等测轴测图——p1＝ｑ1＝r1 ,简称正(斜)等测图; 2)正(或斜)二等测轴测图——p1＝r1≠ｑ1，简称正(斜）二测图；
《机械制图》公开课教案 [课题] 基本几何体——棱柱 [教学目标] 一、知识与技能 1、掌握棱柱的三面投影和视图的画法； 2、能较熟练地运用积聚性求作棱柱面上求点的投影。 二、素质目标 引导学生注重知识与生活实际经验相联系，培养其观察能力和探究能力，提高分析问题的能力。 [教学重点] 棱柱的投影特征、视图画法、表面上点的投影。 [难点分析] 棱柱表面上点的投影。 [分析学生] 1、在掌握平面投影的基础上，循序渐进，知识水平不应有困难。 2、能力水平不应有困难，要通过多做练习来达到熟练的目的； 3、注意对个别学习困难学生的辅导。 [教学方法] 讲演结合、讲练结合法、归纳提升。 [教学资源] 课件、圆规、三角板，基本体模型：三棱柱、四棱柱、五棱柱、六棱柱、三棱锥、四棱锥、圆柱、圆锥、球体等。 [教学安排] 1课时（45分钟） [教学步骤] 讲课与演示交叉进行，讲课与练习交叉进行，最后进行归纳。[教学过程] Ⅰ、复习回顾（5分钟） 1、简述各种位置平面在三投影面体系中的投影特征，画和读平面投影的方法； 2、讲评作业批改情况； 3、提问：一般位置平面、投影面平行面、投影面垂直面的三面投影有何不同？如何根据两面投影判定其空间位置？
4、预习检测：什么是平面立体？曲面立体都是由曲面围成的吗？ Ⅱ、导入新课（5分钟） 机器零件都可以看作是由基本几何体组合而成，基本体的学习为后续学习打好基础。 基本几何体——表面规则而单一的几何体。按其表面性质，可以分为平面立体和曲面立体两类。 1、平面立体——立体表面全部由平面所围成的立体，如棱柱和棱锥等。（出示模型给学生看）。 2、曲面立体——立体表面全部由曲面或曲面和平面所围成的立体，如圆柱、圆锥、圆球等。（出示模型给学生看）。曲面立体也称为回转体。 本节课主要讨论圆柱的视图分析，并通过分析，熟练掌握其三视图的读、画、标注方法和几何体表面求点。 Ⅲ、新课教学（30分钟） 一、棱柱 棱柱由两个底面和棱面组成，棱面与棱面的交线称为棱线，棱线互相平行。棱线与底面垂直的棱柱称为正棱柱。本节仅讨论正棱柱的投影。 教师结合多媒体课件演示讲授棱柱的三视图和投影分析、棱柱三视图的画法步骤、利用特殊位置面具有积聚性的特性求棱柱表面点的投影 1、棱柱的投影 以正六棱柱为例。如图3－1（a）所示为一正六棱柱，由上、下两个底面（正六边形）和六个棱面（长方形）组成。设将其放置成上、下底面与水平投影面平行，并有两个棱面平行于正投影面面。 上、下两底面均为水平面，它们的水平投影重合并反映实形，正面及侧面投影积聚为两条相互平行的直线。六个棱面中的前、后两个为正平面，它们的正面投影反映实形，水平投影及侧面投影积聚为一直线。其他四个棱面均为铅垂面，其水平投影均积聚为直线，正面投影和侧面投影均为类似形。 边画图边讲解作图方法与步骤。 课堂练习：学生动手画正三棱柱、四棱柱和正五棱柱的三视图（出示模型）。 总结正棱柱的投影特征：当棱柱的底面平行某一个投影面时，则棱柱在该投影面上投影的外轮廓为与其底面全等的正多边形，而另外两个投影则由若干个相邻的矩形线框所组成。

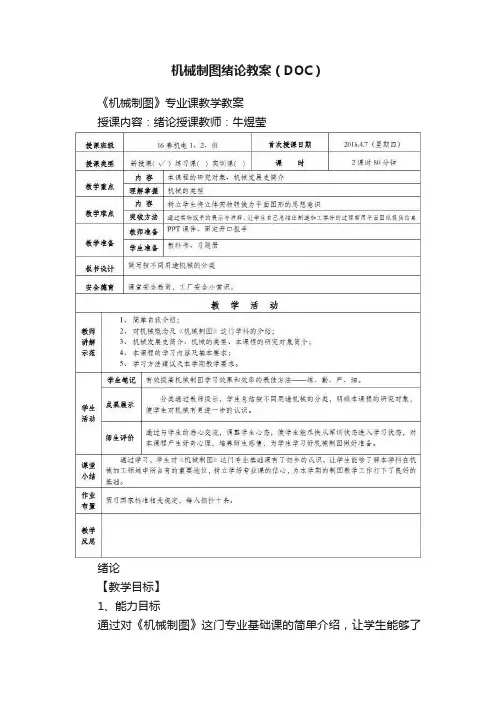

《机械制图》专业课教学教案 授课内容：绪论授课教师：牛煜莹
绪论 【教学目标】 1、能力目标 通过对《机械制图》这门专业基础课的简单介绍，让学生能够了解本学科在机械加工领域中所占有的重要地位，树立学好专业课的信心，为本学期的制图教学工作打好基础。 2、知识目标 掌握机械图样的概念及作用，了解学好本专业课的学习方法。 3、情感目标 通过与学生的悉心交流，调整学生心态，使学生能尽快从军训状态进入学习状态，对本课程产生好奇心理，培养师生感情，为学生学习好机械制图做好准备。【教学重点】 从学生的思想深处树立对本专业基础课的重视，真正认识到本课程在机械领域中所占的重要地位，记住机械图样的概念及其作用。 【教学难点】 树立学生将立体实物转换为平面图形的思想意识。 【课型与课时】 课型：新授课 课时：2课时 【教学过程】 导课：同学们，在现代工业生产和工程建设中，一台机械设备的制造或一项工程的施工。（举例）制造者或施工者是按什么进行的呢？图样。因为图样是人

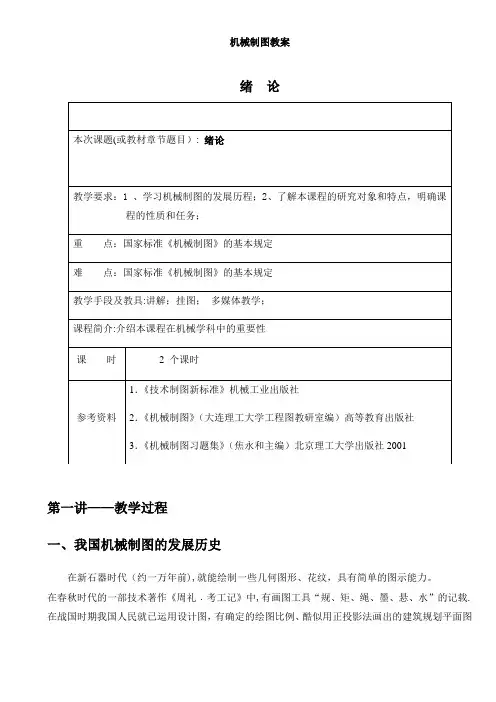

们交流技术思想，传播技术知识的工具。然而不同的部门,对图样有不同的要求,并给予不同的名称,如:建筑工程中使用的建筑图样，水利工程中使用的水利工程图样，机械制造业中使用的机械图样。本课程主要是研究机械图样的有关内容。 我国工程图学发展史简介 比较早记载工程上使用图的文献是《尚书》，书中记述公元前1059年，周公曾画了一幅建筑区域平面图送给成王作为营造城邑之用。 其后见之历代文字记载者其甚多，其中最突出者为宋代李诫于1100年完成的《营造法式》三十六卷，附图占了6卷，其中有立体图、平面图、剖面图、详图，画法有正投影、轴测投影和透视投影。充分证明了我国在八百多年前的工程制图技术已达到了很高的水平。 1997年在河北省平山县战国中山王墓中出土一块“兆域图”铜版，长94cm，宽48cm，厚1cm。上面以不同粗细的金、银线镶嵌了439个字和一幅陵墓的建筑平面图。（公元前四世纪的产物） 解放前，我国长期处在封建制度下工业和科学技术不发达，因此，工程图学也不可能得到发展。 中华人民共和国建立后，1956年，由原第一机械工业部颁发了我国第一个机械制图标准。在此基础上，于1959年由国家科学技术委员会颁布了正式的国家标准《机械制图》，对制图和生产都起了极大的促进作用。此后，又进行了几次必要的修订。 近代由于科学技术的迅速发展和电子计算机的广泛应用，工程图学的内容更为广泛了，应用于科学技术各个领域。 二、授新课
《机械制图》公开课教 案——视图 -CAL-FENGHAI-(2020YEAR-YICAI)_JINGBIAN
《机械制图》公开课教案 【课题名称】视图（一）（基本视图、向视图） 【教学目标】 一、知识目标 熟悉基本视图的形成、名称及配置关系；掌握向视图画法和标注。 二、能力目标 能较恰当地综合应用各种视图表达机械零件。 三、素质目标 在理解和掌握各种视图的同时，通过学习，进一步提高学生的空间想象能力和读图绘图的能力；从而为读绘零件图、装配图奠定较好的基础。 【教学重点】基本视图和向视图的画法与标注。 【难点分析】1、画六面基本视图时，方向和位置的变化； 2、各种视图的应用 【解决措施】主要采用演示法，运用直观教具及多媒体课件，启发学生的思维，通过教师的分析讲授，板书作图，让学生较快的获取知识，掌握技能。【分析学生】 1．具有学习基本视图、向视图、局部视图的知识水平； 2．具有学习画和标注基本视图、向视图、局部视图的能力； 3．掌握国家标准对三视图以外其他图样基本表示法的规定，以便完整、清晰、简便地表达物体的各部分形状。 【教学方法】演示法、讲授法、归纳法。 【教学准备】多媒体课件、挂图、模型、圆规、三角板。
【课时安排】 1课时【教学过程】
一、基本视图（约20min） 什么是基本视图（就是在原有三个投影面的基础上，再增 设三个投影面，组成一个正六面体，请同学们看我手上的方 盒，它由六个平面构成，相似于空间互相垂直的六个投影面。 将空间的物体放入其中，分别向六个投影面投射所得到的视 图） 1、定义：机件向基本投影面投射所得到的视图称为基本视 图。 2、名称及投射方向 主视图——由前向后投影所得的视图 俯视图——由上向下投影所得的视图 左视图——由左向右投影所得的视图 右视图——由右向左投影所得的视图 仰视图——由下向上投影所得的视图 后视图——由后向前投影所得的视图 （挂图讲述） 3、基本视图标注及配置 标注：各视图若按投影关系配置可不标注名称。 配置：以主视为基准，其它视图的配置如下。 仰视 右视主视左视后视 【模板演示】 将模板展 示给学生看， 引起学生的兴 趣 板书 用多媒体课件 演示投影及展 开方法 出示教学挂图 板书 演示展开后视 图的配置关系 板书
2012-2013学年第一学期数控技术系（部）教师陈贵荣“机械制图与测绘” 总课时：100 学习任务数：5 二〇一二年九月三日至二〇一二年十一月十日
课程名称机械制图与测绘学习任务绘制平面图形课时数12节上课日期教学周1-2 审批： 年月日教学班级12数控技术高2班 学习目标1、能说出常见绘图仪器的名称及使用方法； 2、能说出常见图线的名称及画法； 3、会等分线段和圆周、作圆内接正多边形； 4、会分析圆弧连接类型并完成简单的圆弧连接； 5、能说出机械制图中字体的写法，并能写出基本符合要求的字体； 6、能说出学生用标题栏的确定方法及与看图方向之间的关系； 7、能说出制图中比例的含义； 8、能综合运用所学知识在A4上绘制较复杂的平面图形； 9、学会自我评价和他人评价技巧； 10、学会写反思及总结。 学生情况分析 学生特点：授课班级是中职一年级的工科学生，性格活泼，对学习实际的操作较感兴趣，有一定的表现欲望，比较喜欢团队的学习形式，非常渴望得到老师和同学们的认同，但是理论基础较差，表达能力欠缺。 知识基础：学生在初中时学习过物理和数学，有一定的空间立体感，但总的来说基础较薄弱。 学材及分析1、学材： 教材、课件、与学习任务配套的工作页 2、媒体教具 配备有多媒体教学设备、适用于一个班的理论教学和反馈教学的教室。 3、工具设备 绘图仪器、模型、绘图纸 4、学习环境 分组讨论区、成果展示区、优秀作品陈列区
教学方法 1、以任务引领教学，创设职业环境，以学生为主体，教师为主导，通过“做中学，做中教”最大程度地发挥学生的自主性，利用学生的个体差异优势互补来进行有效的教学，使学生在掌握专业基础知识和基本技能的同时也培养学生的职业能力。 2、根据学生的特点和学习的目标，本任务采用多种教学方法：任务驱动法、头脑风暴法、讨论法和集中讲授法等，充分地调动学生的学习积极性，提高教学的效率。 3、在实施过程中模拟企业的“班组长责任制”。负责人就相当于“班组长”，每个组员都需要承担其中一项，负责人的职责是给每个组员分配任务、督促全组在规定的时间内完成学习任务。 4、实施过程性评价与监控，及时了解学生的学习情况并进行指导和调整教学，保证目标的实现。 重、难点及其化解方法学习重点： 1、图线及图幅等的制图基本规定； 2、圆弧连接的分析及画法； 3、平面图形的作图方法。 学习难点： 平面图形的线段分析。 化解方法： 1、老师利用多媒体课件进行有针对性的提示与讲解； 2、学生通过写学习记录、分组讨论、总结答辩化解难点。

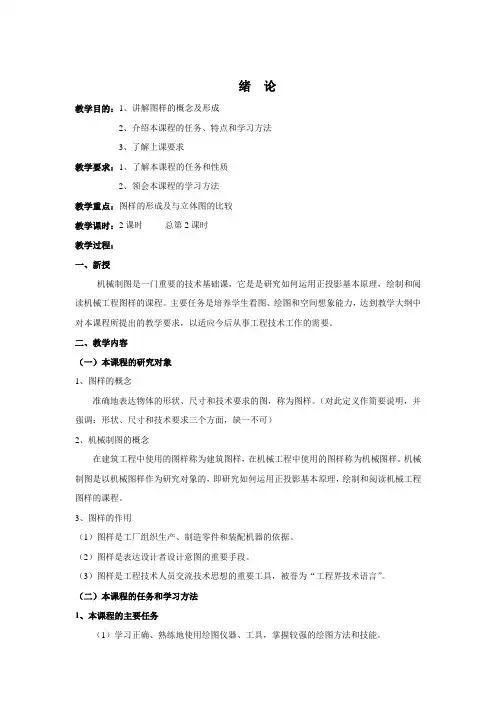

教学时数： 1 学时 课题：绪论 教学目标： 让学生了解制图的地位、作用和组成内容 教学重点： 强调制图的地位与作用,激发学生的学习兴趣 教学难点： 对学习本课程重要性的理解 教学方法： 讲授法 教具： 相应的工程图纸、简单的使用说明书 教学步骤： （引入新课） 由简单的使用说明书、相应的工程图纸引入…… （讲授新课） 绪论 一、本课程的研究对象 1、图样的定义 在工程技术中，为了准确地表达机械、仪器、建筑物等物的形状、结构和大小，根据投影原理、标准或有关规定画出的图形，叫做图样。
建筑工程中使用的建筑图样，水利工程中使用的水利工程图样，机械制造业中使用的机械图样。 2、《机械制图》是研究阅读和绘制机械图样的原理和方法一门重要技术基础课。 3、主要内容 （1）制图的基本规定 （2）几何作图 （3）正投影法与三视图 （4）轴侧图 （5）组合体视图 （6）图样的基本表示法 （7）常用件的特殊表示法 （8）零件图 （9）装配图 （10）计算机绘图 （11）其他图样 二、本课程的目的和任务 1、掌握正投影法的基本理论及其应用； 2、掌握阅读和绘制机械图样的基本知识、基本方法和技能； 3、培养对空间想象和形象思维能力； 4、了解计算机绘图的基本知识； 5、培养耐心细致的工作作风，严肃认真的工作态度。
三、本课程的学习方法 1、严格遵守国家标准《技术制图》、《机械制图》和有关的技术标准； 2、掌握正确的看图和画图方法； 3、反复实践，提高看图和画图技能。 （巩固练习） 让学生再看一遍绪论部分的内容 （课堂小结） 对学好制图的要求： 1、明确学习目的，要有学好本课程的信心； 2、刻苦训练技能技巧，图面质量优秀，有一定构思能力； 3、作风认真严肃，决不敷衍了事。 （作业布置） 课堂作业： 1、简述本课程的学习目的和任务。 2、简述本课程的主要内容。 课后作业： 简述你对学好制图的看法。 教后感： 第一章制图的基本规定 教学时数： 1学时 课题：§1-1 图纸幅面和格式

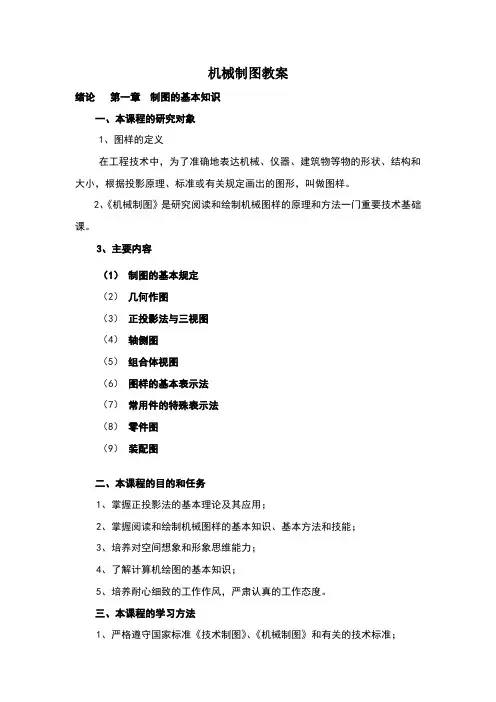

机械制图教案 绪论第一章制图的基本知识 一、本课程的研究对象 1、图样的定义 在工程技术中，为了准确地表达机械、仪器、建筑物等物的形状、结构和大小，根据投影原理、标准或有关规定画出的图形，叫做图样。 2、《机械制图》是研究阅读和绘制机械图样的原理和方法一门重要技术基础课。 3、主要内容 （1）制图的基本规定 （2）几何作图 （3）正投影法与三视图 （4）轴侧图 （5）组合体视图 （6）图样的基本表示法 （7）常用件的特殊表示法 （8）零件图 （9）装配图 二、本课程的目的和任务 1、掌握正投影法的基本理论及其应用； 2、掌握阅读和绘制机械图样的基本知识、基本方法和技能； 3、培养对空间想象和形象思维能力； 4、了解计算机绘图的基本知识； 5、培养耐心细致的工作作风，严肃认真的工作态度。 三、本课程的学习方法 1、严格遵守国家标准《技术制图》、《机械制图》和有关的技术标准； 2、掌握正确的看图和画图方法； 3、反复实践，提高看图和画图技能。 由图样定义知识引入第一章第一节内容： §1-1 图纸幅面和格式 GB/T4457.4-2002的含义: GB:表示国标； T4457.4:表示推荐使用的文件号为4457.4； 2002:表示20XX年发布使用的。 一、图纸幅面 要采用国家标准规定的幅面尺寸B×L 二、图框格式和尺寸 1、图框格式 在图纸上必须用粗实线画出图框。 图框有两种格式：不留装订边和留装订边。 同一产品中所以图样均应采用同一种格式。
2、图框尺寸 不留装订边的图纸，其四周边框的宽度相同（均为e） 留装订边的图纸，其装订边宽度一律为25mm，其他三边一致。 三、标题栏和明细栏 标题栏一般应位于图纸的右下角。 四、看图方向的规定 为了利用预先印制好的图纸，允许将图纸逆时针旋转90°。 为了使图样复制和缩微摄影时定位方便，应在图纸各边长 §1-2 比例（GB/T4457.4-2002） 一、术语 比例：图形与其实物相应要素的线性尺寸之比。 1、原值比例比值为1的比例，即1:1； 2、放大比例比值大于1的比例，如2:1等； 3、缩小比例比值小于1的比例，如1:2等。 二、比例系列 三、标注方法 四、选择比例的原则 §1-3字体（GB/T4457.4-2002） 一、基本要求 1、书写字体必须做到：字体工整、笔画清楚、间隔均匀、排列整齐； 2、字体高度（h）的公称尺寸系列为：1.8,2.5,3.5,5,7,10,14,20按照2的比率递增（字宽与字高之比为2:3，字高代表字体的号数）； 3、汉字应写成长仿宋体，汉字的高度h不应小于3.5mm， 其字宽为h / 2； 4、字母和数字分A型和B 型；
绪论 一、本课程的研究对象 1、图样的定义 在工程技术中，为了准确地表达机械、仪器、建筑物等物的形状、结构和大小，根据投影原理、标准或有关规定画出的图形，叫做图样。 2、《机械制图》是研究阅读和绘制机械图样的原理和方法一门重要技术基础课。 3、主要内容 （1）制图的基本规定 （2）几何作图 （3）正投影法与三视图 （4）轴侧图 （5）组合体视图 （6）图样的基本表示法 （7）常用件的特殊表示法 （8）零件图 （9）装配图 二、本课程的目的和任务 1、掌握正投影法的基本理论及其应用； 2、掌握阅读和绘制机械图样的基本知识、基本方法和技能； 3、培养对空间想象和形象思维能力； 4、了解计算机绘图的基本知识； 5、培养耐心细致的工作作风，严肃认真的工作态度。 三、本课程的学习方法 1、严格遵守国家标准《技术制图》、《机械制图》和有关的技术标准； 2、掌握正确的看图和画图方法； 3、反复实践，提高看图和画图技能。 单元 1 绘制平面图形 1.1 绘图工具及其使用 一、图板 二、丁字尺 三、三角板 四、圆规和分规 五、曲线板 六、比例尺 引言 前面我们讲述了常用绘图工具的作用及使用方法和注意点,那么在实际的绘
图工作中我们应如何使用工具正确的绘图呢? 教学内容正文 线段的等分法 一、平行线法 二、分规试分法 圆的等分法 一、圆的六等分 二、圆的五等分 三、圆的任意等分 椭圆的画法 椭圆的长轴和短轴：两条相互垂直而且对称的轴。 椭圆的几何性质：自椭圆上任意一点到两定点（焦点）的距离之和恒等于椭圆的长轴。 椭圆的画法 1、理论画法：（同心圆法） 2、近似画法：（四心圆法） 求出画椭圆的四个圆心和直径，用四段圆弧近似地代替椭圆。 已知：长轴 AB 短轴 CD （1）画出相互垂直的且平分的长轴AB和短轴CD； （2）连接AC，并在AC上取CF=OA-OC； （3）作AE的中垂线，与长、短轴分别交于O 1、O 2 ，再作对称点O 3 、O 4 ； （4）以O 1、O 2 、，O 3 、O 4 各点为圆心，O 1 A、O 2 C、O 3 B、O 4 D为半径，分别画弧， 即得近似的椭圆。 注意：取线段要准确，四段圆弧两两相接于1、2、3、4点，必须注意连接处的光滑过渡。 具体作图如下图： 斜度和锥度 一、斜度 1、斜度的概念:指一直线(平面)相对与另一条直线(或平面)的倾斜程度，其大小用该两直线（或平面）的夹角的正切值来表示。 斜度 = tanα = CA/AB = H/L 斜度 = （H-h）/L

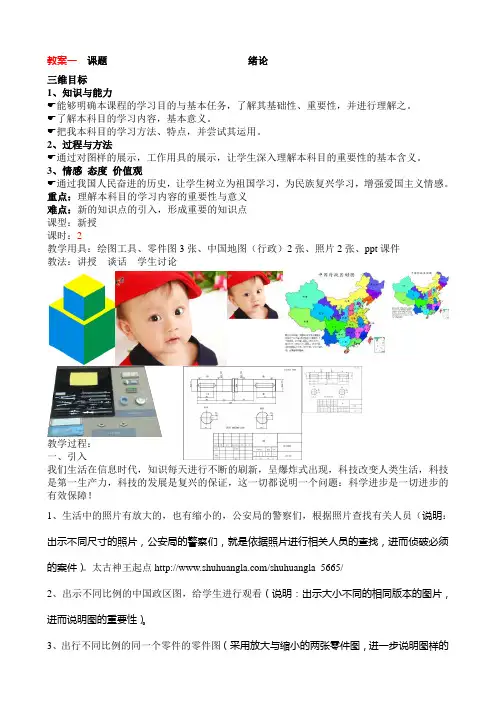

教案一课题绪论 三维目标 1、知识与能力 ?能够明确本课程的学习目的与基本任务，了解其基础性、重要性，并进行理解之。 ?了解本科目的学习内容，基本意义。 ?把我本科目的学习方法、特点，并尝试其运用。 2、过程与方法 ?通过对图样的展示，工作用具的展示，让学生深入理解本科目的重要性的基本含义。 3、情感态度价值观 ?通过我国人民奋进的历史，让学生树立为祖国学习，为民族复兴学习，增强爱国主义情感。重点：理解本科目的学习内容的重要性与意义 难点：新的知识点的引入，形成重要的知识点 课型：新授 课时：2 教学用具：绘图工具、零件图3张、中国地图（行政）2张、照片2张、ppt课件 教法：讲授谈话学生讨论 教学方法：讲授谈话 教学过程： 一、引入 我们生活在信息时代，知识每天进行不断的刷新，呈爆炸式出现，科技改变人类生活，科技是第一生产力，科技的发展是复兴的保证，这一切都说明一个问题：科学进步是一切进步的有效保障！ 1、生活中的照片有放大的，也有缩小的，公安局的警察们，根据照片查找有关人员（说明：出示不同尺寸的照片，公安局的警察们，就是依据照片进行相关人员的查找，进而侦破必须的案件）。 2、出示不同比例的中国政区图，给学生进行观看（说明：出示大小不同的相同版本的图片，进而说明图的重要性）。 3、出行不同比例的同一个零件的零件图（采用放大与缩小的两张零件图，进一步说明图样的重要，这样采用递进式的教学模式，会出现比较易于接受的坡度，从而达让学生领会“图”是一种语言，能够传递集团式信息）。 二、新课教学 1、图样：在工程上，为了准确的表达机械仪表、仪器、建筑物等的形状、结构和大小，根据投影原理，国家标准和有关规定画出的图，叫做图样。 ?作用：准确的表达机械的形状、大小、结构等
《机械制图》公开课教案 [课题] 组合体的表面交线－截交线（一） [教学目标] 一、知识与能力 1、掌握截交线的概念；圆柱截交线及求作方法。 2、会求作圆柱的截交线。 二、学习方法与素质养成 引导学生观察感知，归纳共性，把握交线的变化趋势和物力转换的对应性。过截交线的学习，提高综合应用知识的能力。 [教学重点]圆柱截交线的画法。 [难点分析] 圆柱截交线的画法。 [分析学生] 具有相关的知识基础，截交线的求作有一定的难度。教学过程中，多采用直观教学法，充分利用多媒体课件和实体模型引导学生多观察积累感性知识。 [教学方法] 讲练法、演示法、归纳法。 [教学准备] 多媒体课件、圆规、三角板、模型：截割圆柱体等。 [教学安排] １课时（45分钟） [教学步骤] 讲课与演示交叉进行，讲课与练习交叉进行，最后进行归纳。[教学过程] Ⅰ、复习回顾（5分钟） 1、何谓形体分析法？分析过程中注意什么？ 2、讲评作业批改情况和共性问题； 3、预习检测：什么叫截交线？截交线有什么特点？ Ⅱ、导入新课（1分钟） 组合体的表面交线多为组合体在组合(或被切割)过程中所产生的交线或过渡线，按交线的形成和几何性质的不同，分为截交线和相贯线。本节课主要讨论学习截交线的概念和圆柱的截交线。
Ⅲ、新课教学（35分钟） 一、截交线的概念和性质 1、截交线的概念 平面与立体表面相交，可以认为是立体被平面截切，此平面通常称为截平面，截平面与立体表面的交线称为截交线。 2、截交线的性质 （1）截交线一定是一个封闭的平面图形。 （2）截交线既在截平面上，又在立体表面上，截交线是截平面和立体表面的共有线。截交线上的点都是截平面与立体表面上的共有点。 因为截交线是截平面与立体表面的共有线，所以求作截交线的实质，就是求出截平面与立体表面的共有点。 二、圆柱的截交线 1、基本形状 平面截切圆柱时，根据截平面与圆柱轴线的相对位置不同，其截交线有三种不同的形状。利用多媒体课件演示平面与圆柱相交所得截交线的形成过程、形状，讲授截平面切割圆柱体，所形成的三种截交线情况，对照教材中表3－1分析讲解。每讲解一种就出示相应的实体模型给学生观看，让学生有直接的感官认识。 2、讲解例题 （1）例一如下图所示（出示实体模型），求圆柱被正垂面截切后的截交线。 分析：截平面与圆柱的轴线倾斜，故截交线为椭圆。此椭圆的正面投影积聚为一直线。由于圆柱面的水平投影积聚为圆，而椭圆位于圆柱面上，故椭圆的水平投影与圆柱面水平投影重合。椭圆的侧面投影是它的类似形，仍为椭圆。可根据投影规律由正面投影和水平投影求出侧面投影。 边画图边讲解作图方法与步骤。
绪论 一、知识与技能 1.了解本课程的任务、特点、主要内容和学习方法； 2.了解图样在生产中的作用和地位，提高对课程重要性的认识， 激发学习兴趣； 二、学习方法和素质养成 1.引导学生注重理论联系实际，勤于动手，反复实践，耐心细 致，严肃认真，提高对本课程重要性的认识，激发学习兴趣。 2.初步树立标准是技术法规的标准化意识，注重严谨细致、一 丝不苟的工作态度和工作作风的养成教育。 三、教学重点 1.本课程的重要性和学习目标、学习方法；比例概念的理解与 应用； 2.激发学生的学习兴趣； 四、教学难点 学生对本专业了解几乎空白 五、教学方法 讲授法 六、课时安排 1课时 七、教学过程
1.机械制图及其重要性和学习的必要性。 从日常工业产品、建筑物、常见机械及现代化制造等实践举例，引出学习掌握识读和绘制机械图样（工程界的通用语言）的重要性和现实意义。 2.本课程的性质和任务 3.本课程的主要内容及学习方法 制图课理论与实践并重，在不断积累几何知识，提高空间想象力的同时，还需了解机械加工的基本常识，因此，教师在授课过程中不断渗透这方面的知识，同学们则需通过一定数量的见习实习和习题作业配合讲授来撑握八、课后作业 查阅书籍及通过互联网了解更多相关专业知识。
第一章制图的基本知识 第一节制图的基本规定 一、知识与技能 1.熟知国家标准关于图纸幅面和格式规定，能正确识别读图方 向； 2.了解国家标准关于长仿宋体字、拉丁字母、阿拉伯数字等的 规格与写法； 3.通过学习与练习，能正确地书写图样上的文字和数字，并做 到：字体工整、笔画清楚、间隔均匀、排列整齐。 4.了解国家标准关于图线的型式及应用，通过学习与练习，掌 握常用图线的型式、主要用途及画法。 5.掌握比例的概念和选用原则。 二、学习方法和素质养成 1.引导学生注重理论联系实际，勤于动手，反复实践，耐心细 致，严肃认真，提高对本课程重要性的认识，激发学习兴趣。 2.初步树立标准是技术法规的标准化意识，注重严谨细致、一 丝不苟的工作态度和工作作风的养成教育。 3.引导学生提高阅读理解能力和严守标准的自觉性。 三、教学重点 1.各种图线的型式、主要用途及画法。 2.本课程的重要性和学习目标、学习方法；比例概念的理解与 应用 四、教学难点 1.看图方向的确定。
《机械制图》 公 开 课 教 案 授课教师：衡波涛 授课班级：高二机电班授课时间：2016年11月
教学内容：椭圆的画法（四心圆法） 教学目标： 知识目标：1、了解椭圆的基本知识 2、掌握椭圆的画法 能力目标：能够熟练使用绘图工具 情感目标：使学生养成认真、严谨的学习习惯 教学重点：用四心圆法绘制椭圆 教学难点：掌握绘制椭圆的四心圆法步骤 教学方法：讲练结合 教学时数：1 学时 教学步骤： （复习提问） 1、斜度的概念。 2、斜度的画法。 （导入新课） 今天我们将共同学习用四心圆法绘制椭圆。 （讲授新课） 椭圆的画法 一、基础知识 1、椭圆的长轴和短轴：两条相互垂直且对称的轴 2、椭圆的几何性质：自椭圆上任意一点到两定点（焦点）的距离之和恒等于长轴
二、近似画法：（四心圆法） 求出画椭圆的四个圆心和直径，用四段圆弧近似地代替椭圆。 已知：长轴 AB=80mm 短轴 CD=40mm 步骤：（1）画出相互垂直的且平分的长轴AB和短轴CD； （2）连接AC，并在AC上取CE=OA-OC； （3）作AE的中垂线，与长、短轴分别交于O1、O2，再作对称点O3、O4； （4）以O1、O2、，O3、O4各点为圆心，O1A、O2C、O3B、O4D为半径，分别画弧，即得近似的椭圆。 注意：取线段要准确，四段圆弧两两相接于1、2、3、4点，必须注意连接处的光滑过渡。 具体作图如下图：
（课堂小结） 1、总结椭圆的绘制步骤 2、强调绘制椭圆时的关键性注意点和部分细节 （作业布置） 课堂作业：利用四心圆画法作长轴100mm，短轴60mm的椭圆（板书设计） （教学后记）
此文档下载后即可编辑 2012-2013学年第一学期数控技术系（部）教师陈贵荣 “机械制图与测绘” 总课时：100 学习任务数：5 二〇一二年九月三日至二〇一二年十一月十日
课程名称机械制图与测绘学习任 务 绘制平面图形课时数12节 上课日期教学周1-2 审批： 年月 日 教学班级12数控技术高2班 学习目标1、能说出常见绘图仪器的名称及使用方法； 2、能说出常见图线的名称及画法； 3、会等分线段和圆周、作圆内接正多边形； 4、会分析圆弧连接类型并完成简单的圆弧连接； 5、能说出机械制图中字体的写法，并能写出基本符合要求的字体； 6、能说出学生用标题栏的确定方法及与看图方向之间的关系； 7、能说出制图中比例的含义； 8、能综合运用所学知识在A4上绘制较复杂的平面图形； 9、学会自我评价和他人评价技巧； 10、学会写反思及总结。 学生情况分析 学生特点：授课班级是中职一年级的工科学生，性格活泼，对学习实际的操作较感兴趣，有一定的表现欲望，比较喜欢团队的学习形式，非常渴望得到老师和同学们的认同，但是理论基础较差，表达能力欠缺。 知识基础：学生在初中时学习过物理和数学，有一定的空间立体感，但总的来说基础较薄弱。
学材及分 析1、学材： 教材、课件、与学习任务配套的工作页 2、媒体教具 配备有多媒体教学设备、适用于一个班的理论教学和反馈教学的教室。 3、工具设备 绘图仪器、模型、绘图纸 4、学习环境 分组讨论区、成果展示区、优秀作品陈列区 教学方法 1、以任务引领教学，创设职业环境，以学生为主体，教师为主导，通过“做中学，做中教”最大程度地发挥学生的自主性，利用学生的个体差异优势互补来进行有效的教学，使学生在掌握专业基础知识和基本技能的同时也培养学生的职业能力。 2、根据学生的特点和学习的目标，本任务采用多种教学方法：任务驱动法、头脑风暴法、讨论法和集中讲授法等，充分地调动学生的学习积极性，提高教学的效率。 3、在实施过程中模拟企业的“班组长责任制”。负责人就相当于“班组长”，每个组员都需要承担其中一项，负责人的职责是给每个组员分配任务、督促全组在规定的时间内完成学习任务。 4、实施过程性评价与监控，及时了解学生的学习情况并进行指导和调整教学，保证目标的实现。
授课内容教学方法的运用 一、组织教学 二、导入新课 通过新生入学，从学技能到以后就业，无论哪一个工种的操作，必须根据图纸进行操作，为此必须学好《机械制图》这门课。 三、新课内容 绪论 <一>、图样的内容和作用 图样的定义： 在工程技术中，为了准确地表达机械、仪器、建筑物等物的形状、结构和大小，根据投影原理、标准或有关规定画出的图形，叫做图样。 1、装配图 定义：表示组成机器或部件中各种零件间的连接方式和装配关系的图样。 2、零件图 定义:表示零件结构形状、大小及技术要求的图样。 3、如何制造出机器或部件？ 根据装配图表示的各零件间装配关系和技术要求，把合格零件装配在一起才能制造出机器或部件。 <二>、学习机械制图课程的目的 图样是交流传递技术信息、思想的媒介和工
授课内容教学方法的运用 具，是工程界通用的技术语言，必须学会并掌握这种语言，初步具备识读和绘制工程图样的基本能力。 <三>、本课程的主要内容和基本要求 1、主要内容 有制图基本知识与技能、正投影作图基础、机械图样的表示法、零件图和装配图的识读与绘制、零部件测绘等部分。 2、基本要求 （1）应熟悉国标，学会正确使用绘图工具和仪器。 （2）掌握应用正投影法表达空间形体的图示方法，并具备一定的空间想象和思维能力。 （3）理解并掌握视图、剖视图、断面图等的画法和注法规定。 （4）具备识读和绘制中等复杂程度的零件图和装配图的能力。 （5）教学实践中注重培养学生的职业能力。 <四>、学习方法提示 1、由“物”画图，由“图想物”，既要想象物体的形状，又要思考物体的投影规律。 2、学与练相结合，在学中练，练中学，读画结合，以画促读，通过画图训练促进读图能力的提高。 3、工程图样是国际工程界的技术语言，一是规律性的投影作图，二是规范性的制图标准。
公开课教案 学 校 安徽合肥电子学校 教 师 李小军 班 级 中一（2） 课程名称 机械制图 课 题 圆柱被斜切后截交线的画法 课 型 公开课 授课日期 20XX 年4月14日 授课时数 1课时 教学目标 1、理解平面与圆柱轴线分别处于平行、垂直和倾斜时形成的截交线的形状及空间位置。 2、能运用已学过的投影知识正确分析作图。 教学重点 圆柱被斜切后三视图截交线的画法。 教学难点 圆柱被斜切后左视图截交线的画法。 学生能力培养 培养学生分析视图能力，动手作图能力以及思考能力。 教具 圆柱被斜切模型、三角板 教学方法 讲练结合 板书设计 导入新课 复习上节课所上内容： 1. 什么是截交线、截平面？ 2. 截交线的两个基本特征？ 3. 平面截切圆柱体截交线的形状分析？ &5-3圆柱被斜切后截交线的画法 一、通过例题讲解圆柱被斜切后截交线的画法 例： 补画圆柱斜切后的左视图 1．分析 2.作图步骤 3.作图 二、让学生练习作图加以巩固 三、总结圆柱被斜切截交线的画法 四、留下问题给同学思考 五、布置作业 截平面位置 平行 垂直 倾斜 截交线形状 矩形 圆 椭圆
&5-3圆柱被斜切后截交线的画法 一、通过例题讲解圆柱被斜切后截交线的画法 例：补画圆柱斜切后的左视图 图（a）补画斜切圆柱的组视图 解：分析：截平面倾斜于圆柱轴线，截交线为椭圆。由于截平面为正垂面，截交线的正面投影在主视图中积聚为一斜直线，水平投影在俯视图中与圆柱面的投影积聚为圆。圆柱的侧面投影在左视图中是类似形，利用点的投影规律，即可求出截交线的侧面投影。
作图步骤： (1)画出完整圆柱的轮廓线 (2) 求特殊位置点：特殊点指位于轮廓素线上的点和截交线的极限位置点及椭圆长、短轴的端点。在主视图中，椭圆的V面投影积聚成一直线,可得最低点（最左点）1′和最高点(最右点)2′；在俯视图中圆柱面的投影积聚成圆,可得最前点3和最后点4,根据水平投影和正面投影可得出侧面投影1＂、2＂、3＂、4＂。 (3) 求一般位置点：为使作图更为准确，作图时可在有积聚性的正面投影上取重影点ａ＇（b＇）、ｃ＇（ｄ＇），利用点的投影关系找出侧面投影a＂b＂c＂d＂。 (4) 判别可见性：由于圆柱被斜切之后，截平面左低右高，所以截交线的侧面投影为可见的。 (5) 依次光滑连接各点的侧面投影，即得截交线椭圆侧面投影。（6）描深，完成全图。 二、通过练习加以巩固 三、总结 求圆柱被斜切后截交线的方法和步骤： （1）分析截平面与投影面的相对位置、截平面与回转体的相对位置，初步判断截交线的形状及其投影。 （2）求出截交在线的点，首先找特殊点，为了作图准确还要补充中间点。 （3）补全轮廓线，光滑地连接各点，求得截交线的投影。 四、思考题 1、当已知截交线为椭圆时，能否按四心圆法近似画出椭圆。 。 2、当截平面与圆柱轴线成45 五、布置作业 P44 5-3（1）、5-3（2）
