HH49X-10 止回阀 产 品 使 用 说 明
尊敬的用户： 产品的设计、开发、制造、安装和销售服务于一体，对所有阀门产品的质量、售后服务有了全面保障。现对阀门产品的结构特点、工作原理、设计制造标准、技术性能参数等做出详细的说明。请你务必在安装使用本公司产品前详细阅读《使用说明书》，确保你在安装使用时更加便利。如果你在阀门使用过程中有何疑难问题，请致电本公司售后服务。 电话： 传真： 一、用途： 适用于公称压力1。0MPa，介质温度80℃的清水、污水、海水等介质管道上，以及给、排水加压泵组上。通过本阀独特的微阻缓闭装置，能有效地防止水锤的发生，保证管路系统安全运行。 二、特点： 由于本止回阀设有微阻缓闭装置，能有效地防止水击现象的发生，保证管道正常运行。 本止回阀设计结构独特新颖，体积小、重量轻。 密封面为橡胶对金属的软密封，密封性能可靠，耐磨损，使用寿命长。 三、主要零件材料：
四、主要外形及连接尺寸 公称通径（DN） 主要尺寸 法兰尺寸和螺栓规格 1.0MPa L H1H2D1n-φ 100 190 110 210 180 8-18 125 200 123 220 210 8-18 150 210 140 250 240 8-23 200 230 168 280 295 8-23 250 250 195 310 350 12-23 300 270 220 350 400 12-23 350 290 250 410 460 16-23 400 310 283 490 515 16-25 450 330 308 520 565 20-25 500 350 335 585 620 20-25
止回阀系列 外置油缸蝶式止回HH47X 蝶式微阻缓闭止回阀HH49X
外置油缸微阻缓闭止回阀HH44X 橡胶瓣止回阀HC44X 静音止回阀H42X
静音止回阀H41X 型号编制说明 HH47X外置油缸蝶式止回阀 引述 目前常用的蝶式微阻缓闭止回阀依靠介质通过液压管路推动缓闭油缸活塞，以带动缓闭液压系统工作，这种液压缓闭原理由于介质与活塞及管路系统直接接触，液压系统常受到介质中的杂质的影响，特别是在用于污水处理系统介质的杂质常常阻塞液压管路导致微阻缓闭功能失效。在这种情况下我们开发了一种外油缸式的微阻缓闭蝶式止回阀。依据同样原理我们还研制了一种外油缸式旋启式微阻缓闭止回阀，我们将在下面做详细的介绍。 工作原理 本止回阀主要有阀体、阀板、转轴、摇臂、缓冲液压缸等组成。本阀靠进口介质压力推动阀板开启使介质通过，阀板通过转轴带动摇臂将缓冲液压缸中的活塞杆拉到开启位置。 当介质停止流动是（如泵突然停止运动）由于阀板自重及介质倒流作用，是阀板自动关闭。由于缓冲液压缸的作用，阀板关闭分两个阶段从全开位置（850）到运行了700为快
关段，阻尼装置作用小，700以后阻尼装置作用大，为慢关段，且慢关的时间可通过调节缓冲液压缸的溢流阀进行调整，以消除破坏性水锤（将水锤压力控制在工作压力的 1.2～1.5倍之间，并控制介质倒流时，水泵倒转速度不超过水泵额定转速的1.3倍）。 注：因该阀门主要是在管网正常供水状态下出现断电事故时，起到消除破坏性水锤，保护泵及管道的作用，且能达到零泄漏。故在正常供水、停水（即无倒流介质水锤）状态下（先关出口蝶阀，后停泵），该阀门不关闭。 打开从此注油。（正常情况下越3～4个月补充一次） 特点 1、体积小、重量轻、结构紧凑、维修方便 2、缓闭装置设计新颖，结构紧凑便利，性能稳定可靠，且位于管线之外，避免了污染 介质。 3、运行平稳、无震动、无噪音。 4、采用双偏心结构，其结构参数确定在最佳值，有利于减少流阻和振动，减少水锤影 响。 5、达到完全密封，无泄漏。 6、启闭特性好，阀门开启压力0.08MPa。启闭迅速，关闭阀门采用可调试，快慢两个 阶段关闭方式，可适采用不同工况要求。 7、因其不带“重锤”和外部油管，故避免了伤人及油管受压爆裂而缓闭失效等事故， 且节电、节能效果明显。 公称压力PN 1.0 壳体试验压力PN 1.5 密封试验压力PN 1.1 适用温度℃-20～120 适用介质原水、清水、污水、各种油类 HH47X外置油缸蝶式止回阀结构图
液控缓闭止回蝶阀 重锤式自动保压型液控缓闭止回蝶阀 一、简介 上海市沃中阀门制造有限公司-液控缓闭止回阀 液控缓闭止回蝶阀是目前国内外较先进的管路控制设备，主要安装于水电站水轮机进口，用作水轮机进口阀；或安装于水利、电力、给排水等各类泵站的水泵出口，代替止回阀和闸阀的作用。工作时，该阀与管道主机配合，按照水力过渡过程原理，通过预设的启闭程序，实现管路的可靠截止，有效消除管路水锤，起到保护管路系统安全的作用。目前国内的厂家有郑州市郑蝶阀门有限公司。二、基本工作原理重锤式液控缓闭止回蝶阀储备的关阀能量为重锤势能，又分为重锤式自动保压液控缓闭止回蝶阀（简称重锤保压型）和锁定型重锤式自动保压液控缓闭止回蝶阀（简称重锤锁定型），使用工况主要有离心泵工况、轴流泵工况和水轮机工况等。开阀离心泵工况（包括离心式混流泵）：先启动泵，延迟预定时间后开阀。开阀轴流泵工况（包括轴流式混流泵）：泵阀同时开启，或先开阀至一定角度，再启动泵。开阀水轮机工况：先开启旁通阀平衡压力，再开阀，后开启水轮机。各种工况一般均要求在停机或停电的同时关闭阀门。基本电液工作原理如下：开阀时，电磁阀换向，油泵启动，液压油经流量控制阀、高压胶管进入油缸，推动活塞，带动与之相连的杠杆举起重锤开阀。开阀到位后自动保压系统启动；电机继续给保压蓄能器充压。压力达高压力设定点后，油泵停机。旋转流量控制阀手轮可以调整开阀时间，
调整范围为10~90秒。系统泄漏，压力降至低压力设定点，油泵电机自动启动，达高压力设定值后停机。关阀时，电磁阀换向，油缸内压力油经快、慢关节流阀、高压胶管、电磁阀回到油箱，重锤落下，连杆带动蝶板旋转关阀，迅速切断前约70%行程的大部分水流；后30%行程则缓慢关闭。快慢关角度及各阶段缓冲时间可以根据管道实际工况进行调节，有效消除管道水锤；调整时间为快关2秒~25秒，慢关6秒~90秒。启闭过程中，可通过停止按钮使阀门停止在任意中间位置。停止动作主要用于系统调试。手动泵主要用于系统调试。在无电或油泵不能正常工作的情况下，摇动手动泵，也可完成阀门的开启和系统的保压。打开常闭截止阀，在重锤势能和动水力矩的作用下，连杆带动蝶板旋转关阀。三、结构说明重锤式液控缓闭止回蝶阀主要分为阀门本体、传动系统、液压站、重锤蓄能机构、锁定装置、电气控制系统等六大部分。1、阀门本体阀门安装形式为卧式安装。阀门本体按密封形式分为金属硬密封（H）和橡胶软密封（X）两大类。金属硬密封为三偏心+大偏心结构，密封圈为不锈钢片/柔性石墨复合层叠，阀座为堆焊硬质合金。橡胶软密封为双偏心+大偏心结构，密封圈采用优质丁腈耐磨橡胶，阀座为铜合金或不锈钢。双偏心结构减小了、三偏心结构甚至消除了开关过程中主密封副的摩擦，使阀门启闭轻松、密封可靠，大大延长了密封副的使用寿命。额外增大的一道偏心则增强了阀门的自关闭、自密封性能，即关阀时，加大了的水力偏心力矩协助关闭；到位后，力矩使阀门赿压赿紧。流道内各零件结构均为提高阀门的水力性能进行了优化设计，大大降低了阀门的流阻系数。阀体内表面经过精细加工；DN≤1200mm 时，蝶板采用流线型平板结构，DN>1200mm时，蝶板采用双平板桁架式结构；阀轴采用半轴结构；阀轴支撑采用自润滑无铅含油轴承。轴头密封采用自密封V形密封圈。维护时不用拆卸传动装置的任何部分即可对密封件进行调整和更换。阀门安装形式为卧式安装。2、传动系统传动系统由液压油缸、连杆机构和传动支架组成。用于水电站时液压油缸又称为接力器，是阀门启闭的动力执行机构。传动系统一般位于沿水泵水流方向的左侧（水轮机水流方向的右侧），也可根据用户要求采用反装型系统，将其置于管道另一侧，但必须在订货时说明。重锤式液压油缸为伸缩式柱塞缸。老的油缸缸筒内壁加工要经过半精镗、精镗、精铰、滚压等精加工工序，耗费材料多、生产率低、废品率高。本液控缓闭止回蝶阀采用了精密冷拔——珩磨新工艺，使缸筒材料的屈服强度、抗拉强度等综合机械性能及耐磨性得到显著的增强，各项技术指标超过了ISO4394/Ⅰ国际标准的规定，生产效率提高近十倍。同时，油缸导向采用引进美国Shamban公司技术的优质复合耐磨材料斯来圈，使配合间的最大静磨擦力降低到基本接近滑动摩擦力，消除了慢关时有可能出现的爬行现象，大大提高了油缸的工作性能和使用寿命。油缸上设有快慢关行程调节装置和快慢关时间调节装置。老式的快慢关时间调节节流阀为螺纹传动升降式调节，阀座、螺母座、阀杆包括各道螺纹都必须有较高的同心度，加工精度要求高，而调节螺纹同时又要承受液压推力，使用中很容易造成磨损、卡阻，调节起来很不方便。本液控缓闭止回蝶阀快慢关时间调节节流阀改用360度循环调节、液压螺纹双重锁紧的方式，取消了升降式螺纹，降低了加工要求；阀杆在360度内循环旋转，即可实现
HDH48X 微阻缓闭蝶型止回阀 一、用途 主要用于净水、源水、污水、海水等介质的供、排水管道上，安装在水泵出口处，用以截断介质的回流消除破坏性的水锤，保护管道、使水泵安全运行。 二、特点 1、体形小、重量轻、结构长度只有旋启式止回阀的三分之一左右。 2、缓闭系统性能优良，长期运动不失灵，能有效地控制阀瓣缓慢关闭，可消除破环性水锤。 3、橡胶软密封，封闭性能好，耐磨损，使用寿命长。 4、在阀瓣上设有助关弹簧，启闭平稳，无震动，无噪音。 5、比其它止回阀流阻小，有明显的节能效果。 三、主要零部件材料
五、产品结构图 六、部分产品主要连接尺寸（单位：mm） 七、工作原理 本止回阀主要由阀体、两块半圆阀瓣、回位弹簧、储油缸、缓闭小气缸组、针型阀（微量调节阀）组成。靠进口介质的推力作用，将两块阀瓣平稳推开。在此同时，进口的压力介质进入油缸内活塞的下部，推动活塞，将活塞上部的油通
过针型阀分别压入阀体两侧的小气缸尾端，使小气缸内的活塞杆伸出。当进口介质压力下降低于出口压力时，介质将产生回流，此时阀瓣在弹簧和介质回流的作用下，将自动关闭。但由于活塞杆处于伸出的位置，顶住阀瓣不能全部关闭，还剩有20%左右的面积使介质通过，从而起到了消除水锤的作用。阀瓣被活塞分成先快速关闭后缓慢两步关闭，达到既防电机逆转又起消除静音作用。 八、安装 1、本止回阀可以水平方向安装（箭头平行水平地面），也可以垂直安装（箭头与水平地面垂直方向），一般DN大于400的最好采用水平方向安装。 2、安装前应对管道进行清洗，对阀门全面检查，确保无损之后再装入管路装入时注意箭头方向与介质运行方向一致。 3、在该阀的进口处应安装过滤器。出口处要安装一台蝶阀或闸阀，以方便该阀及其它设备维修。 4、在紧固法兰连接螺栓时，应注意对称均匀坚固。 九、运行调试 1、初试调试 将储油缸上的针型阀顺时针方向关闭，接着再逆时针方向打开3-5圈。 2、运行调整 开动水泵后，观察缓闭系统各连接处有无漏油或漏水现象。同时用扳手将针型阀体上的螺塞松开一至二圈，让缓闭系统中的空气排出，直至有泄漏出后迅速拧紧螺塞。当管道压力上升到一定压力后，停泵观察，此时可能出两种情况： ⑴密封关闭不死，电机到转速度加快。产生此现象的原因是针形阀开度太小，小气缸内的压力油在短时内不以全部回到储油缸中，致使阀瓣长时间不能关闭。此时只需将针形阀逆时针转动半圈至一圈即可。 ⑵密封快速关闭，而且管道产生很大的震动声。产生此现象的原因有两种：A）因为针型阀开度太大，小气缸内的油很快回到储油缸中，也就是阀瓣很快关闭产生水锤。此时试着顺时关小针型阀即可。如果关小针形阀，第二次开泵后，再停泵时仍有很大震动声，则属于B种原因。B）小气缸内的活塞没有伸出。检查针型阀是否打开，轻轻松开小气缸处的油管接头一圈，观察是否有油出来。如果有油漏出，则出证明油路畅通，此时可能因为储油内的油量不够，请紧急加油。加油方法：拆开针型阀两侧的油管接头，用扳手逆时针方向拆下针型阀，用一根直径约12mm，长约300 mm的钢棒插入油缸中，用锤子轻轻将油缸中的活塞敲入最下端，此时向油缸中加20#机油，然后装上针型阀，接好铜管即可。 运行调整好之后，不用再动各部位，以后均属于自动正常工作。 十、典型安装图
节能型微阻缓闭消声止回阀 HH44T/X/Z/H系列（1.0 1.6 2.5 4.0Mpa） ◆用途与特点 微阻缓闭止回阀安装在管路中，用来防止介质倒流和消除破坏性水锤，并能有效地减少阀门关闭的水锤压力，可保障管网安全运行。它具有阀瓣轻、开度大、节电效果显著、流体阻力小、水锤消除机构设计新颖、密封性能稳定可靠、耐磨损、使用寿命长、运行平稳、无振动、无噪声等特点。 ◆产品结构图 主要零件材料 ◆主要性能与参数 ①水压性能（水温≤65℃） ②缓闭减低水锤性能
1、当介质倒流时，阀瓣先速闭后缓闭，缓闭时间可在0~60秒内任意调节。 2、当管路中介质倒流时可调节到所产生的水锤峰值水大于工作压力的1.5倍。 3、介质倒流时，可调节到水泵倒转速度不超过电机额定转速的1.3倍。 ◆工作原理 本止回阀主要由阀体、阀盖、阀瓣组件、活塞组件、针型阀（微量调节阀）、重锤组成。靠进口介质的推力作用，将阀瓣自动推开，当阀瓣全开后，平衡锤倒向阀瓣的反面，起到了平衡部份阀瓣重量的目的，减少了因阀瓣重量对水流的压力（阻力）。另外阀体内的压力水通过针型阀流进活塞的后腔，将活塞全部推入。 当水流突然停止时（电机断电），由于阀瓣的部分自重和倒流水的推力作用，使阀瓣自动关闭，但是由于活塞杆处于顶端位置，使闪瓣不能全部关闭，还剩有20%（可调节）左右的面积使水流通过，减弱了水锤压力。阀瓣的尖端压在活塞顶上，而活塞后腔的水阻碍活塞退回，亦即阻止阀瓣关闭，这股水只能通过针型阀缓缓流回阀体，使阀瓣缓缓关闭。阀瓣分成快速和缓慢两步关闭，达到了既防电机逆转又减弱水锤的作用。活塞杆伸出的长短决定了阀瓣缓闭的开度。越长则缓闭开度大，水锤小，但延长关闭时间，反之越短则缓闭开度小，会产生破坏性水锤。为此开度调节杆⑴应慎重调整。管路的长短决定水锤峰值的周值。为了适应各种系统的缓闭时间的要求，本阀侧面安装了一针型阀（微量调节阀）⑺，可根据水锤峰值到来的时间长短，产生水锤的大小和水泵倒转速度等，准确的控制活塞后腔压缩水的流量，也就是控制阀瓣缓闭时间，这个时间可以在0~60秒内任意调节。 气缸前腔设有一沟槽与阀门外界大气相通，为了让活塞杆向前伸时将活塞前腔的空气排出阀体外不产生背压。在缓闭进程中活塞后退时，有此槽迅速补充活塞前腔的空气，不会形成真空而拉住活塞。 KHH44X止回阀在体的最下部加装有一个旁通道球阀，其作用是定期放掉所沉淀在主阀内的泥浆。 HH44Z止回阀在缓闭系统中加装有一个油缸，其作用是借用管道压力水的作用将油缸内的油推入缓冲气缸内，使气缸内的活塞伸出，从而实现缓闭，同时对气缸进行润滑。 以上两种止回阀其用途性能、技术参数、主要外型尺寸、技术性能、安装调试同微阻缓闭消声止回阀一样。 ◆安装 ①本产品有不带安装座立式安装和带安装座卧式安装两形式供用户选用。 ②安装时注意箭头所指方向与介质的流向一致。 ③连接法兰时，各紧固螺栓应对称均匀拧紧。 ◆运行调整试验 ①初试调整 1、针型阀调整：顺时针拧紧针形阀杆，再反时针拧松针形阀杆3~5圈，这时针形阀杆处 于中间位置。 2、将开度调节杆⑴上的螺母旋入约10~20mm，然后用力拉出调节杆。

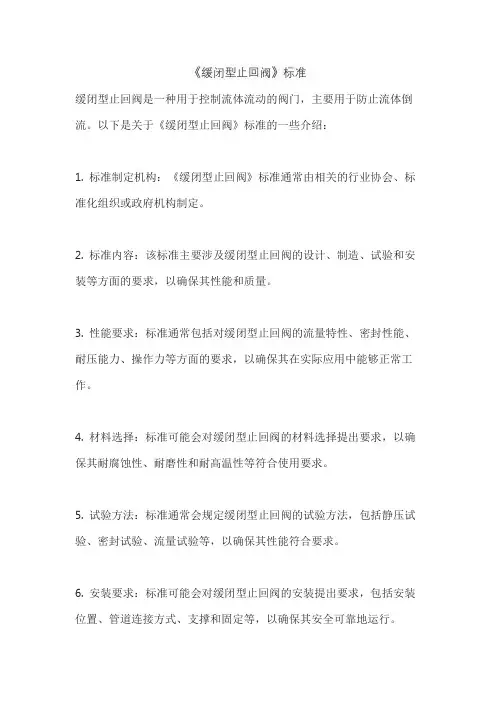

给排水用缓闭止回阀通用技术条件 建设部于 2001 年 9 月 30 日批准发布了《给排水用缓闭止回阀通用技术条件》 (CJ/T154-2001)城镇建设行业标准。并要求于 2002 年 6 月 1 日起实施。 现将标准有关内容介绍如下： 该标准适用公称压力 PN 4.0MPa ，公称通径 DN 4000mm ，工作温度不大于 80℃，工作介质为饮用水、原水、工业循环水、海水、污水及其他非腐蚀性介质的法兰连接的缓闭止回阀。 标准中技术要求如下： 1 法兰连接缓闭止回阀的结构长度尺寸应按 GB/T12221 的规定或按用户 约定，蝶形止回阀开启时，蝶板伸出长度不应影响使用。 2 法兰连接尺寸、密封面型式应符合 GB/T17241.6、GB/T17241.7 或 GB/T9112 的规定。 3 阀体的最小壁厚应符合 GB/T12236、GB/T12238 或 GB/T13932 标准的规定。 4 材料 4.1 缓闭止回阀的阀体、阀盖、阀瓣(蝶板)、阀轴等主要零件材料应按GB/T12236、 GB/T12238或 GB/T13932 的规定。 4.2 缓闭装置阻尼活塞缸的材料应满足系统压力的要求，活塞、活塞杆的 表面应镀硬铬，活塞、活塞杆密封圈应采用栈晴橡胶等耐油材料。
4.3 给水用缓闭止回阀阀体内腔及其他与水接触的金属零件所采用的防腐 涂料和橡胶密封件应无毒无味。 5 缓闭止回阀的关闭过程应分速闭及缓闭两个阶段，其缓闭时间应可调。 6 缓闭止回阀的逆止阀瓣的缓闭开度即缓闭活塞伸出长度应全程可调。 7 缓闭止回阀的逆止阀瓣(蝶板)应启闭灵活，无卡阻现象。 8 缓闭装置中的阻尼活塞必须动作灵敏，当逆上阀瓣(蝶板)开启时能自动迅速伸出到预定工作位置，当逆止阀瓣(蝶板)关闭到缓闭位置时能起有效的缓闭作用。缓闭装置中的阻尼活塞缸的容量应与使用的调节阀等匹配，避免阻尼活塞 缸和管道的力过高，达到可调和消锤的目的。 9 外阻尼缓闭止回阀、液控蝶形止回阀的缓闭装置应附设监控阻尼介质液位的机构。 10 自阻尼缓闭回阀不允许带有固体颗粒的原水、污水等直接进入缓闭装置 内，以免堵塞或损伤密封件。 11 液控蝶形止回阀、蝶形缓闭止回阀应设有正确显示蝶板开度位置的指示机构。 12 液控蝶形止回阀应设置重锤或蓄能器作为附加力源，以备断电时自动关闭阀门。 13 缓闭装置有关连接、传动和支撑件应有足够的强度和刚性。 14 液动装置：标准液压件和电气部件应选用质量可靠、性能良好、寿命长的产品，并应按各自相关标准的规定进行试验，合格后方能使用。液动装置装配后，应进行各项参数性能试验和调整，使其符合阀门"缓闭"的设计要求。
