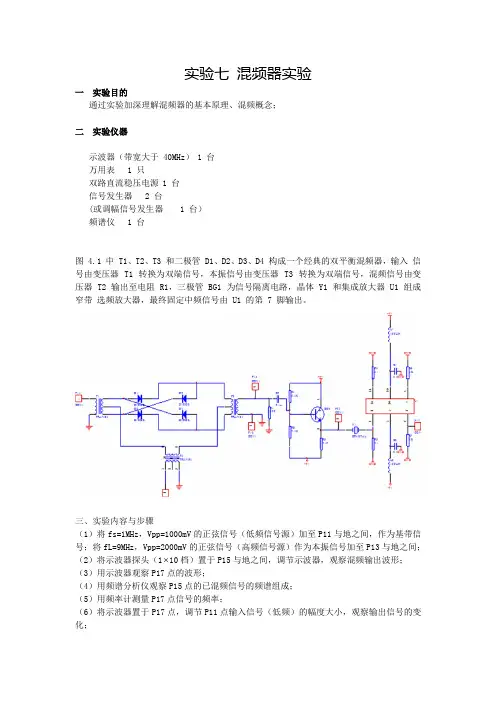

2.8 无源混频器仿真实验
一、实验目的
（1）进一步理解混频器的工作原理
（2）掌握混频器基本参数的测量方法
（3）进一步熟悉Multisum软件在分析与设计高频电路性能方面的应用。
二、实验内容
1.实验数据与频谱曲线
混频器仿真实验 姓名：贾炜光 学号：20151060042 学院：信息学院 专业：通信工程 指导教师：谢汝生

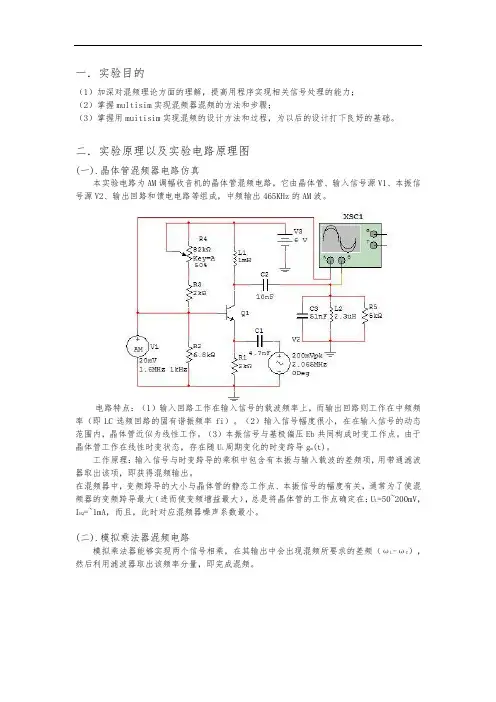

一、实验目的 （1）加深对混频理论方面的理解，提高用程序实现相关信号处理的能力； （2）掌握multisim实现混频器混频的方法和步骤； （3）掌握用muitisim实现混频的设计方法和过程，为以后的设计打下良好的基础。 二.实验原理 混频器将天线上接收到的射频信号与本振产生的信号相乘，cosαcosβ=[cos(α+ β)+cos(α-β)]/2 可以这样理解，α为射频信号频率量，β为本振频率量，产生和差频。当混频的频率等于中频时，这个信号可以通过中频放大器，被放大后，进行峰值检波。检波后的信号被视频放大器进行放大，然后显示出来。由于本振电路的振荡频率随着时间变化，因此频谱分析仪在不同的时间接收的频率是不同的。 混频是指将信号从一个频率变换到另外一个频率的过程 ,其实质是频谱线性搬移的过程。在超外差接收机中 ,混频的目的是保证接收机获得较高的灵敏度 ,足够的放大量和适当的通频带 ,同时又能稳定地工作。混频电路包括三个组成部分 : 本机振荡器、非线性器件、带通滤波器。[1] 由于非线性元件( 如二极管、三极管、场效应管等) 的作用,混频过程中会产生很多的组合频率分量 : p f L ±qf S 。一般来讲 ,其中满足需要的仅仅是 f I =f L -f S 或者是f I =f S -f L 。前者产生中频的方式称为高差式混频 , 后者称为低差式混频。在这里 ,混频过程中产生的一系列组合频率分量经过带通滤波器即可以选择输出相应的中频 ,而其他的频率分量会得到抑制。
东南大学自动化学院 实验报告 课程名称： DSP技术及课程设计 实验名称：直流无刷电机控制综合实验 院（系）：自动化专业：自动化 姓名：ssb 学号：08011 实验室：304 实验组别： 同组人员：ssb1 ssb2 实验时间：2014年 6 月 5 日评定成绩：审阅教师：
目录 1.实验目的和要求 (3) 1.1 实验目的 (3) 1.2 实验要求 (3) 1.2.1 基本功能 (3) 1.2.2 提高功能 (3) 2.实验设备与器材配置 (3) 3.实验原理 (3) 3.1 直流无刷电动机 (3) 3.2 电机驱动与控制 (5) 3.3 中断模块 (7) 3.3.1 通用定时器介绍及其控制方法 (7) 3.3.2 中断响应过程 (7) 3.4 AD模块 (8) 3.4.1 TMS320F28335A 芯片自带模数转换模块特性 (8) 3.4.2 模数模块介绍 (8) 3.4.3 模数转换的程序控制 (8) 4.实验方案与实验步骤 (8) 4.1 准备实验1：霍尔传感器捕获 (8) 4.1.1 实验目的 (8) 4.1.2 实验内容 (9) 4.1.2.1 准备 (9) 4.1.2.2 霍尔传感器捕获 (9) 4.2 准备实验2：直流无刷电机(BLDC)控制 (10) 4.2.1 程序框架原理 (10) 4.2.1.1 理解程序框架 (10) 4.2.1.2 基于drvlib281x库的PWM波形产生 (11) 4.2.2 根据捕获状态驱动电机运转 (12) 4.2.2.1 目的 (12) 4.2.2.2 分析 (12) 4.3 考核实验：直流无刷电机调速控制系统 (13) 4.3.1 初始化工作 (13) 4.3.2 初始化定时器0.... . (13) 4.3.3初始化IO口 (13) 4.3.4中断模块.... (13) 4.3.5 AD模块 (14) 4.3.6在液晶屏显示 (15) 4.3.7电机控制 (17) 4.3.7.1 控制速度方式选择 (17) 4.3.7.2 控制速度和转向 (18) 4.3.8延时子函数 (19) 4.3.9闭环PID调速 (19)
实验一三相桥式全控整流实验 一．实验目的 1．熟悉MCL-18, MCL-33组件。 2．熟悉三相桥式全控整流及有源逆变电路的接线及工作原理。 3．了解集成触发器的调整方法及各点波形。 二．实验内容 1．三相桥式全控整流电路 2．观察整流下或模拟电路故障现象时的波形。 三．实验线路及原理 实验线路下图所示。主电路由三相全控变流电路桥给直流电机供电。可实现直流电动机的调压调速。触发电路为数字集成电路，可输出经高频调制后的双窄脉冲链。 四．实验设备及仪器 1．MCL系列教学实验台主控制屏。 2．MCL—18组件（适合MCL—Ⅱ)或MCL—31组件（适合MCL—Ⅲ）。 3. 电机导轨及测速发电机（或光电编码器） 4．二踪示波器 5．万用表 五．实验方法 1．按图接线，未上主电源之前，检查晶闸管的脉冲是否正常。 （1）打开MCL-18电源开关，给定电压有电压显示。 （2）用示波器观察MCL-33的双脉冲观察孔，应有间隔均匀，相互间隔60o的幅度相同的双脉冲。 （3）检查相序，用示波器观察“1”，“2”单脉冲观察孔，“1”脉冲超前“2”脉冲600，则相序正确，否则，应调整输入电源。 （4）用示波器观察同步变压器电压和触发脉冲波形，观察移相控制过程并记录波形。其中一个探头接脉冲信号另一个接同步电压信号，两探头共15V地线。 U 注：将I组桥式触发脉冲的六个开关均拨到“接通”。GT和AP1已内部连线无需接线。将 blf 接地。 （5）将给定器输出Ug接至MCL-33面板的Uct端，调节偏移电压Ub，在Uct=0时，使 =150o。 2．三相桥式全控整流电路供电直流电动机调压调速实验 (1)按上图接线,UVW电源线按实验板指定颜色接入保存相序正确，经指导教师检查后方可送电。送电前注意将给定电位器逆时针转到底，保证给定为0V或负给定。 (2)送电顺序合上电源总开关后先送控制电源，再按启动按扭送主回路电源。停机时前将给定电压降至零，按先停主电源后停控制电源顺序停电。 (3)调节Uct，移相控制整流电压，缓慢升速，用示波器观察记录转速为400、800、1200转/分时，整流电压u d=f（t），晶闸管两端电压u VT=f（t）的波形，并记录相应的Ud和交流输入电压U2数值，计算相应的移相控制角数值。
高频实验报告 班级班级 学号学号 姓名姓名 预习成绩预习成绩 实验成绩实验成绩 实验报告成绩实验报告成绩 总成绩总成绩 2013年 12月
实验一、调幅发射系统实验 一、实验目的与内容： 通过实验了解与掌握调幅发射系统，了解与掌握LC三点式振荡器电路、三极管幅度调制电路、高频谐振功率放大电路。 二、实验原理： 1、LC三点式振荡器电路： 原理：LC三点式振荡器电路是采用LC谐振回路作为相移网络的LC正弦波振荡器，用来产生稳定的正弦振荡。图中5R5，5R6，5W2和5R8为分压式偏置电阻，电容5C7或5C8或5C9或5C10或5C11进行反馈的控制。5R3、5W1、5L2以及5C4构成的回路调节该电路的振荡频率，在V5-1处输出频率为30MHZ 正弦振荡信号。 2、三极管幅度调制电路： 原理：三极管幅度调制电路是通过输入调制信号和载波信号，在它们的共同
作用下产生所需的振幅调制信号。图中7R1，7R4，7W1和7R3为分压式偏置电阻，电容7C10、7C2以及电感7L1构成的谐振滤波网络，7W2控制输出幅度，在信号输出处输出所需的振幅调制信号。 3、高频谐振功率放大电路： 原理：高频谐振功率放大电路是工作频率在几十MHZ 到几百MHZ 的谐振功率放大电路。图中前级高频功放电路中，6R2和6R3分压式偏置电阻，供给三极管6BG1偏置电压，输出采用6C5、6C6、6L1构成的T 型滤波匹配网络，末级高频功放电路中，基极采用由6R4产生偏置电压供给电路，输出采用6C13、6C13、6L3和6L4构成的T 型滤波匹配网络。 4、调幅发射系统： 图1 调幅发射系统结构图 原理：首先LC 振荡电路产生一个频率为30MHZ ，幅度为100mV 的信号源，然后加入频率为1KHZ ，幅度为100mV 的本振信号，通过三极管幅度调制，再经过高频谐振功率放大器输出稳定的最大不失真的正弦波。 本振 功率 放大 调幅 信源
实验三单相半波可控整流电路实验 一、实验目的 (1)掌握单结晶体管触发电路的调试步骤和方法。 (2)掌握单相半波可控整流电路在电阻负载及电阻电感性负载时的工作。 (3)了解续流二极管的作用。 二、实验所需挂件及附件 三、实验线路及原理
单结晶体管触发电路的工作原理及线路图已在1-3节中作过介绍。将DJK03挂件上的单结晶体管触发电路的输出端“G”和“K”接到DJK02挂件面板上的反桥中的任意一个晶闸管的门极和阴极，并将相应的触发脉冲的钮子开关关闭（防止误触发），图中的R负载用DK04滑线变阻器接成并联形式。二极管VD1和开关S1均在DJK06挂件上，电感L d在DJK02面板上，有100mH、200mH、700mH三档可供选择，本实验中选用700mH。直流电压表及直流电流表从DJK02挂件上得到。 图3-3单相半波可控整流电路 四、实验容 (1)单结晶体管触发电路的调试。 (2)单结晶体管触发电路各点电压波形的观察并记录。 (3)单相半波整流电路带电阻性负载时U d/U2= f(α)特性的测定。 (4)单相半波整流电路带电阻电感性负载时续流二极管作用的观察。 五、预习要求 (1)阅读电力电子技术教材中有关单结晶体管的容，弄清单结晶体管触发电路的工作原理。
(2)复习单相半波可控整流电路的有关容，掌握单相半波可控整流电路接电阻性负载和电阻电感性负载时的工作波形。 (3)掌握单相半波可控整流电路接不同负载时U d、I d的计算方法。 六、思考题 (1)单结晶体管触发电路的振荡频率与电路中电容C1的数值有什么关系? (2)单相半波可控整流电路接电感性负载时会出现什么现象?如何解决? 七、实验方法 (1)单结晶体管触发电路的调试 将DJK01电源控制屏的电源选择开关打到“直流调速”侧，使输出线电压为200V，用两根导线将200V交流电压接到DJK03的“外接220V”端，按下“启动”按钮，打开DJK03电源开关，用双踪示波器观察单结晶体管触发电路中整流输出的梯形波电压、锯齿波电压及单结晶体管触发电路输出电压等波形。调节移相电位器RP1，观察锯齿波的周期变化及输出脉冲波形的移相围能否在30°～170°围移动? (2)单相半波可控整流电路接电阻性负载 触发电路调试正常后，按图3-3电路图接线。将滑线变阻器调在最大阻值位置，按下“启动”按钮，用示波器观察负载电压U d、晶闸管VT两端电压U VT的波形，调节电位器RP1，观察α=30°、60°、90°、120°、150°时U d、U VT的波形，并测量直流输出电压U和电源电压U2，记录于下表中。
电磁场与微波技术 实验报告 院系： 班级： 姓名： 学号： 指导老师：
实验一线驻波比波长频率的测量 一、实验目的 1、熟练认识和了解微波测试系统的基本组成和工作原理。 2、掌握微波测试系统各组件的调整和使用方法。 3、掌握用交叉读数法测波导波长的过程。 二、实验用微波元件及设备简介 1．波导管：本实验所使用的波导管型号为BJ—100，其内腔尺寸为α＝22.86mm，b＝10．16mm。其主模频率范围为8．20～12．50GHz，截止频率为6．557GHz。2．隔离器：位于磁场中的某些铁氧体材料对于来自不同方向的电磁波有着不同的吸收，经过适当调节，可使其对微波具有单方向传播的特性(见图1)。隔离器常用于振荡器与负载之间，起隔离和单向传输作用。 3．衰减器：把一片能吸收微波能量的吸收片垂直于矩形波导的宽边，纵向插入波导管即成(见图2)，用以部分衰减传输功率，沿着宽边移动吸收片可改变衰减量的大小。衰减器起调节系统中微波功率以及去耦合的作用。 图 1 隔离器结构示意图图2 衰减其结构示意图 4．谐振式频率计（波长表）： 图3 a 谐振式频率计结构原理图一图3 b 谐振式频率计结构原理图二 1. 谐振腔腔体 1. 螺旋测微机构 2. 耦合孔 2. 可调短路活塞 3. 矩形波导 3. 圆柱谐振腔 4. 可调短路活塞 4. 耦合孔 5. 计数器 5. 矩形波导 6. 刻度 7. 刻度套筒 电磁波通过耦合孔从波导进入频率计的空腔中，当频率计的腔体失谐时，腔里的电磁场极为微弱，此时，它基本上不影响波导中波的传输。当电磁波的频率
满足空腔的谐振条件时，发生谐振，反映到波导中的阻抗发生剧烈变化，相应地，通过波导中的电磁波信号强度将减弱，输出幅度将出现明显的跌落，从刻度套筒可读出输入微波谐振时的刻度，通过查表可得知输入微波谐振频率。(图3a) 或从刻度套筒直接读出输入微波的频率(图3b)。两种结构方式都是以活塞在腔体中位移距离来确定电磁波的频率的，不同的是，图3a读取刻度的方法测试精度较高，通常可做到5×10－4，价格较低。而见图3b直读频率刻度，由于在频率刻度套筒加工受到限制，频率读取精度较低，一般只能做到3×10－3左右且价格较高。 5．驻波测量线：驻波测量线是测量微波传输系统中电场的强弱和分布的精密仪器。在波导的宽边中央开有一个狭槽，金属探针经狭槽伸入波导中。由于探针与电场平行，电场的变化在探针上感应出的电动势经过晶体检波器变成电流信号输出。 6．匹配负载：波导中装有很好地吸收微波能量的电阻片或吸收材料，它几乎能全部吸收入射功率。 7．微波源：提供所需微波信号，频率范围在8．6～9．6GHz内可调，工作方式有等幅、方波、外调制等，实验时根据需要加以选择。 8．选频放大器：用于测量微弱低频信号，信号经升压、放大，选出1kHz附近的信号，经整流平滑后由输出级输出直流电平，由对数放大器展宽供给指示电路检测。 三、实验内容及过程 1.微波信号源的调整： 频率表在点频工作下，显示等幅波工作频率，在扫频工作下显示扫频工作频率，在教学下，此表黑屏。电压表显示体效应管的工作电压，常态时为12.0 0.5V，教学工作下可通过“电压调节钮”来调节。电流表显示体效应管的工作电流，正常情况小于500毫安。 2.测量线探针的调谐： 我们使用的是不调谐的探头，所以在使用中不必调谐，只是通过探头座锁紧螺钉可以将不调谐探头活动2mm。 3.用波长计测频率： (1)在测量线终端接上全匹配负载。 (2)仔细微旋波长计的千分尺，边旋边观测指示器读数。由于波长计的q值非常 高，谐振曲线非常尖锐，千分尺上0.01mm的变化都可能导致失谐与谐振两种状态之间切换，因此，一定慢慢地仔细微旋千分尺。记下指示器读数为最小时（注意：如果检流指示器出现反向指示，按下其底部的按钮，读数即可）的千分尺读数并使波长计失谐。 (3)由读得的千分尺刻度可在该波长计的波长表频率刻度对照表上读得信号源的工作频率。 4.交叉读数法测量波导波长： (1)检查系统连接的平稳，工作方式选择为方波调制，使信号源工作于最佳状态。 (2)用直读式频率计测量信号频率，并配合信号源上的频率调谐旋钮调整信号源的工作频率，使信号源的工作频率为9370MHz。
绪论 1传感器的基本概念：能感受规定的被测量，并按一定的规律转换成可用信号的器件或装置，通常由敏感元件和转换元件组成。 2传感器构成法： 自源型、辅助能源型、外源型、相同敏感元件的补偿型、差动结构补偿型、不同敏感元件的补偿型、反馈型 3传感器按照传感机理分类：结构型，以敏感元件结构参数变化实现信号转换； 物性型，以敏感元件物性效应实现信号转换。 第一章传感器技术基础 1传感器的一般数学模型：静态模型、动态模型 2传感器的特性和指标 传感器的静态模型：线性度、回差（滞后）、重复性、灵敏度、分辨力、阀值、稳定性、漂移、静态误差； 传感器的动态模型：频率响应特性、阶跃响应特性、典型环节的动态响应、幅频特性、相频特性。 3改善传感器性能的技术途径： 结构、材料与参数的合理选择，差动技术，平均技术，稳定性处理，屏蔽、隔离与干扰控制，零示法、微差法与闭环技术，补偿、校正与“有源化”，集成化、智能化与信息融合。 4合理选择传感器的基本原则和方法： 依据测量对象和使用条件确定传感器类型、线性范围和量程、灵敏度、精度、频率响应特性、稳定性。 5传感器的标定和校准 静态标定：静态标定主要用于检测、测试传感器的静态特性指标，如：静态灵敏度、非线性、回差、重复性等； 动态标定：动态标定主要用于检测、测试传感器的动态特性指标，如：动态灵敏度、频率响应和固有频率等。 第二章电阻式传感器 1概念：通过电阻参数的变化来实现电测非电量的目的。 2电阻应变计的主要特性 静态特性：灵敏系数、横向效应及横向效应系数、机械滞后、蠕变和零漂、应变极限 动态特性：对正弦应变波、阶跃应变波的响应，疲劳寿命。 3温度效应及其补偿 热补偿原因：在实际应用应变计时，工作温度可能偏离室温，甚至超出常温范围，导致工作特性改变，影响输出。（这种单纯由温度变化引起应变计电阻变化的现象，叫应变计的温度效应。）在工作温度变化较大时，这种热输出干扰必须加以补偿。
电力电子实验指导 书完全版
电力电子技术实验指导书 目录 实验一单相半波可控整流电路实验........................... 错误!未定义书签。实验二三相桥式全控整流电路实验........................... 错误!未定义书签。实验三单相交流调压电路实验 .................................. 错误!未定义书签。实验四三相交流调压电路实验 .................................. 错误!未定义书签。实验装置及控制组件介绍 ............................................ 错误!未定义书签。
实验一单相半波可控整流电路实验 一、实验目的 1.熟悉单结晶体管触发电路的工作原理及各元件的作用； 2.对单相半波可控整流电路在电阻负载及电阻电感负载时的工作做全 面分析； 3.了解续流二极管的作用； 二、实验线路及原理 熟悉单结晶体管触发电路的工作原理及线路图,了解各点波形形状。将单结晶体管触发电路的输出端“G”和“K”端接至晶闸管的门极和阴极， 即构成如图1-1所示的实验线路。 图1-1 单结晶体管触发的单相半波可控整流电路 三、实验内容 1.单结晶体管触发电路的调试； 2.单结晶体管触发电路各点电压波形的观察； 3.单相半波整流电路带电阻性负载时Ud/U2=f（α）特性的测定； 4.单相半波整流电路带电阻电感性负载时续流二极管作用的观察；
四、实验设备 1.电力电子实验台 2.RTDL09实验箱 3.RTDL08实验箱 4.RTDL11实验箱 5.RTDJ37实验箱 6.示波器； 7.万用表； 五、预习要求 1.了解单结晶体管触发电路的工作原理，熟悉RTDL09实验箱； 2.复习单相半波可控整流电路的有关内容，掌握在接纯阻性负载和阻 感性负载时，电路各部分的电压和电流波形； 3.掌握单相半波可控整流电路接不同负载时Ud、Id的计算方法。 六、思考题 1.单相桥式半波可控整流电路接阻感性负载时会出现什么现象？如何 解决？ 七、实验方法 1．单相半波可控整流电路接纯阻性负载 调试触发电路正常后，合上电源，用示波器观察负载电压Ud、晶闸管VT两端电压波形U VT，调节电位器RP1，观察α=30o、60o、90o、120o、150o、180o时的Ud、U VT波形，并测定直流输出电压Ud 和电源电压U2，记录于下表1-1中。
东南大学自动化学院 实验报告课程名称：检测技术 第1 次实验
实验名称：实验一、三、五、八、九 院（系）：自动化专业：自动化 ：学号： 实验室：实验组别： 同组人员：实验时间：2013 年11月16日 评定成绩：审阅教师： 实验一金属箔式应变片——单臂电桥性能实验一、基本原理 电阻丝在外力作用下发生机械变形时，其电阻值发生变化，这就是电阻应变效应。 描述电阻应变效应的关系式为：ΔR／R＝Kε式中：ΔR／R 为电阻丝电阻相对变化，K 为应变灵敏系数，ε=ΔL/L为电阻丝长度相对变化。 金属箔式应变片就是通过光刻、腐蚀等工艺制成的应变敏感元件，通过它反映被测部位受力状态的变化。电桥的作用是完成电阻到电压的比例变化，电桥的输出电压反映了相应的受力状态。单臂电桥输出电压Uo1= EKε/4。 二、实验器材及连线 主机箱(±4V、±15V、电压表)、应变传感器实验模板、托盘、砝码、万用表、导线等。
图2-1 应变式传感器安装示意图 图2-2 应变传感器实验模板、接线示意图图2-3 单臂电桥工作原理图 三、实验步骤 1、根据图2-3 工作原理图、图2-2 接线示意图安装接线。 2、放大器输出调零 将实验模板上放大器的两输入端口引线暂时脱开，再用导线将两输入端短接(Vi＝0)；调节放大器的增益电位器RW3 大约到中间位置(先逆时针旋到底，再顺时针旋转2 圈)；将主机箱电压表的量程切换开关打到2V 档，合上主机箱电源开关；调节实验模板放大器的调零电位器RW4，使电压表显示为零。 3、电桥调零
拆去放大器输入端口的短接线，将暂时脱开的引线复原。调节实验模板上的桥路平衡电位器RW1，使电压表显示为零。 4、应变片单臂电桥实验 在应变传感器的托盘上放置一只砝码，读取数显表数值，依次增加砝码和读取相应的数显表值，直到200g（或500 g）砝码加完。实验结果填入表2-1，画出实验曲线。 表2-1 重量(g) 20 40 60 80 100 120 140 160 180 200 电压(mv) 15.2 30.5 45.9 61.5 77.0 92.4 108.0 132.8 148.3 163.9 拟合方程为：0.834 4.1933 U W =?- 重量20 40 60 80 100 120 140 160 180 200
电力电子技术及电机控制实验装置实验指导书(doc 61页)
电力电子技术实验指导书武夷学院机电工程学院
目录 第一章DJDK-1型电力电子技术及电机控制实验装置简介 (1) 1-1 控制屏介绍及操作说明 (1) 1-2 DJK01电源控制屏 (1) 1-3 各挂件功能介绍 (4) 第二章电力电子及电机控制实验的基本要求和安全操作说明 (80) 1-1 实验的特点和要求 (81) 1-2 实验前的准备 (82) 1-3 实验实施 (83) 1-4 实验总结 (85) 1-5 实验安全操作规程 (87) 第三章电力电子技术实验 (89) 实验一 SCR、GTO、MOSFET、GTR、IGBT特性实验 (89) 实验二锯齿波同步移相触发电路实验 (95) 实验三单相桥式半控整流电路实验 (100) 实验四直流斩波电路原理实验 (108) 实验五单相交流调压电路实验 (116) 实验六三相半波可控整流电路实验 (124) 1
第一章DJDK-1 型电力电子技术及电机控制实验装置简介 1-1 控制屏介绍及操作说明 一、特点 (1)实验装置采用挂件结构，可根据不同实验内容进行自由组合，故结构紧凑、使用方便、功能齐全、综合性能好，能在一套装置上完成《电力电子技术》、《自动控制系统》、《直流调速系统》、《交流调速系统》、《电机控制》及《控制理论》等课程所开设的主要实验项目。 (2)实验装置占地面积小，节约实验室用地，无需设置电源控制屏、电缆沟、水泥墩等，可减少基建投资；实验装置只需三相四线的电源即可投入使用，实验室建设周期短、见效快。 (3)实验机组容量小，耗电小，配置齐全；装置使用的电机经过特殊设计,其参数特性能模拟3KW 左右的通用实验机组。 (4)装置布局合理，外形美观，面板示意图明确、清晰、直观；实验连接线采用强、弱电分开的手枪式插头，两者不能互插，避免强电接入弱电设备， 1
通信电子线路实验 实验名称：混频器仿真 混频器的作用是在保持已调信号的调制规律不变的前提下，使信号的载波频率升高（上变频）或下降（下变频）到另一个频率。 一、晶体管混频器电路仿真 本实验电路为AM调幅收音机的晶体管混频电路，它由晶体管、输入信号源V1、本振信号源V2、输出回路和馈电电路等组成，中频输出465KHz的AM波。 电路特点：（1）输入回路工作在输入信号的载波频率上，而输出回路则工作在中频频率（即LC选频回路的固有谐振频率fi）。（2）输入信号幅度很小，在在输入信号的动态范围内，晶体管近似为线性工作。（3）本振信号与基极偏压Eb共同构成时变工作点。由于晶体管工作在线性时变状态，存在随U L周期变化的时变跨导g m(t)。 工作原理：输入信号与时变跨导的乘积中包含有本振与输入载波的差频项，用带通滤波器取出该项，即获得混频输出。 在混频器中，变频跨导的大小与晶体管的静态工作点、本振信号的幅度有关，通常为了使混频器的变频跨导最大（进而使变频增益最大），总是将晶体管的工作点确定在：U L=50~200mV，I EQ=0.3~1mA，而且，此时对应混频器噪声系数最小。 1、直流工作点分析 使用仿真软件中的“直流工作点分析”，测试放大器的静态直流工作点。 注：“直流工作点分析”仿真时，要将V1去掉，否则得不到正确结果。因为V1与晶体管基极之间无隔直流回路，晶体管的基极工作点受V1影响。若在V1与Q1之间有隔直流电容，则仿真时可不考虑V1的存在。 2、混频器输出信号“傅里叶分析”
选取电路节点8作为输出端，对输出信号进行“傅里叶分析”，参数设置为： 基频5KHz，谐波数为120，采用终止时间为0.001S，线性纵坐标请对测试结果进行分析。在图中指出465KHz中频信号频谱点及其它谐波成分。 注：傅里叶分析参数选取原则：频谱横坐标有效范围=基频×谐波数，所以这里须进行简单估算，确定各参数取值。 分析：图中最高频谱点在465KHZ的中频信号成分，同时电路中还有较弱的其他谐波成分。 二、模拟乘法器混频电路 模拟乘法器能够实现两个信号相乘，在其输出中会出现混频所要求的差频（ωL-ωC），然后利用滤波器取出该频率分量，即完成混频。 与晶体管混频器相比，模拟乘法器混频的优点是：输出电流频谱较纯，可以减少接收系统的干扰；允许动态范围较大的信号输入，有利于减少交调、互调干扰。 1、混频输入输出波形测试 在仿真软件中构建如下模拟乘法器混频电路，启动仿真，观察示波器显示波形，分析实验结果。
大连理工大学 本科实验报告 课程名称：电子系统仿真实验 学院（系）：信息与通信工程学院 专业：电子与信息工程 班级： 学号： 学生姓名： 2014年月日
一、 实验目的和要求 使用电路分析软件，运用所学知识，设计一个晶体管混频器。要求输入频率为10MHz ，本振频率为16.485MHz 左右，输出频率为6.485MHz 。本振电路为LC 振荡电路。 二、实验原理和内容 混频电路是一种频率变换电路，是时变参量线性电路的一种典型应用。如一个振幅较大的振荡电压（使器件跨导随此频率的电压作周期变化）与幅度较小的差频或和频，完成变频作用。它是一个线性频率谱搬电路。图2.1是其组成模型框图。 中频 图2.1 本地振荡器产生稳定的振荡信号（设其频率为L f ）通过晶体管混频电路和输入的高频调幅波信号（设其频率为s f ），由于晶体管的非线性特性，两个信号混合后会产生L f +s f L f -s f 频率的信号，然后通过中频滤波网络，取出L f -s f 频率的信号，调节好L f -s f 的大 小使其差为中频频率，即所需要的中频输出信号。图 2.2调幅前后的频谱图。 图2.2 本次试验本振电路采用LC 振荡电路。其等效原理图为西勒振荡电路，如图2.3所示。 本振电路 非线性器件 输入 中频滤波 输出
图2.3 混频器采用晶体混频电路，其等效电路图如图2.4。 图2.4 三、主要仪器设备 名称型号主要性能参数 电子计算机宏碁V-531,Windows 7 AMD A10-4600M 2.3GHz,2GB 内存 电路分析软件 Multisim.12 多种电路元件，多种虚拟仪 器多种分析方法 表3.1
东南大学自控实验报告实验三闭环电压控制系统研究
东南大学 《自动控制原理》 实验报告 实验名称：实验三闭环电压控制系统研究 院（系）：专业： 姓名：学号： 实验室： 416 实验组别： 同组人员：实验时间：年 11月 24日评定成绩：审阅教师：
实验三闭环电压控制系统研究 一、实验目的： （1）经过实例展示，认识自动控制系统的组成、功能及自动控制原理课程所要解决的问题。 （2）会正确实现闭环负反馈。 （3）经过开、闭环实验数据说明闭环控制效果。 二、实验原理： （1）利用各种实际物理装置（如电子装置、机械装置、化工装置等）在数学上的“相似性”，将各种实际物理装置从感兴趣的角度经过简化、并抽象成相同的数学形式。我们在设计控制系统时，不必研究每一种实际装置，而用几种“等价”的数学形式来表示、研究和设计。又由于人本身的自然属性，人对数学而言，不能直接感受它的自然物理属性，这给我们分析和设计带来了困难。因此，我们又用替代、模拟、仿真的形式把数学形式再变成“模拟实物”来研究。这样，就能够“秀才不出门，遍知天下事”。实际上，在后面的课程里，不同专业的学生将面对不同的实际物理对象，而“模拟实物”的实验方式能够做到举一反三，我们就是用下列“模拟实物”——电路系统，替代各种实际物理对象。 （2）自动控制的根本是闭环，尽管有的系统不能直接感受到它的
闭环形式，如步进电机控制，专家系统等，从大局看，还是闭环。闭环控制能够带来想象不到的好处，本实验就是用开环和闭环在负载扰动下的实验数据，说明闭环控制效果。自动控制系统性能的优劣，其原因之一就是取决调节器的结构和算法的设计（本课程主要用串联调节、状态反馈），本实验为了简洁，采用单闭环、比例调节器K。经过实验证明：不同的K，对系性能产生不同的影响，以说明正确设计调节器算法的重要性。 （3）为了使实验有代表性，本实验采用三阶（高阶）系统。这样，当调节器K值过大时，控制系统会产生典型的现象——振荡。本实验也能够认为是一个真实的电压控制系统。 三、实验设备： THBDC-1实验平台 四、实验线路图： 五、实验步骤： （1）如图接线，建议使用运算放大器U8、U10、U9、U11、U13。
课程教案 课程名称：电力电子技术实验 任课教师：张振飞 所属院部：电气与信息工程学院 教学班级：电气1501-1504班、自动化1501-1504自动化卓越1501 教学时间：2017-2018学年第一学期 湖南工学院
课程基本信息
1 P 实验一、SCR、GTO、MOSFET、GTR、IGBT特性实验 一、本次课主要内容 1、晶闸管（SCR）特性实验。 2、可关断晶闸管（GTO）特性实验（选做）。 3、功率场效应管（MOSFET）特性实验。 4、大功率晶体管（GTR）特性实验（选做）。 5、绝缘双极性晶体管（IGBT）特性实验。 二、教学目的与要求 1、掌握各种电力电子器件的工作特性测试方法。 2、掌握各器件对触发信号的要求。 三、教学重点难点 1、重点是掌握各种电力电子器件的工作特性测试方法。 2、难点是各器件对触发信号的要求。 四、教学方法和手段 课堂讲授、提问、讨论、演示、实际操作等。 五、作业与习题布置 撰写实验报告
2 P 一、实验目的 1、掌握各种电力电子器件的工作特性。 2、掌握各器件对触发信号的要求。 二、实验所需挂件及附件 三、实验线路及原理 将电力电子器件(包括SCR、GTO、MOSFET、GTR、IGBT五种)和负载 电阻R串联后接至直流电源的两端，由DJK06上的给定为新器件提供触 发电压信号，给定电压从零开始调节，直至器件触发导通，从而可测得 在上述过程中器件的V/A特性；图中的电阻R用DJK09 上的可调电阻负 载，将两个90Ω的电阻接成串联形式，最大可通过电流为1.3A；直流电 压和电流表可从DJK01电源控制屏上获得，五种电力电子器件均在DJK07 挂箱上；直流电源从电源控制屏的输出接DJK09上的单相调压器，然后 调压器输出接DJK09上整流及滤波电路，从而得到一个输出可以由调压 器调节的直流电压源。 实验线路的具体接线如下图所示：

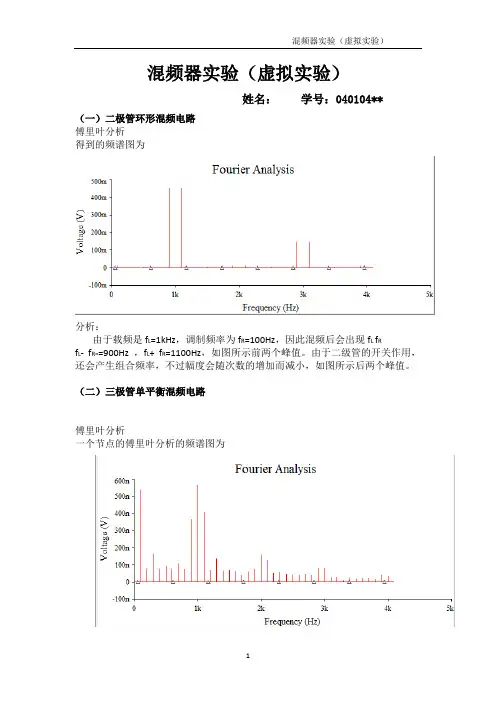

混频器实验（虚拟实验） 姓名：郭佩学号：04008307 （一）二极管环形混频电路 傅里叶分析 得到的频谱图为 分析：可以看出信号在900Hz和1100Hz有分量，与理论相符 （二）三极管单平衡混频电路 直流分析
傅里叶分析 一个节点的傅里叶分析的频谱图为 两个节点输出电压的差值的傅里叶分析的频谱图为：
分析：同样在1K的两侧有两个频率分量，900Hz和1100Hz 有源滤波器加入电路后 U IF的傅里叶分析的频谱图为： U out节点的傅里叶分析的频谱图为：
分析：加入滤波器后，会增加有2k和3k附近的频率分量 （三）吉尔伯特单元混频电路 直流分析 傅里叶分析 一个节点的输出电压的傅里叶分析的参数结果与相应变量的频谱图如下： 两个节点输出电压的差值的傅里叶分析的参数结果与相应变量的频谱图为：
分析：1k和3k两侧都有频率分量，有IP3失真 将有源滤波器加入电路 U IF的傅里叶分析的参数结果与相应变量的频谱图为： U out节点的傅里叶分析的参数结果与相应变量的频谱图为：
分析：有源滤波器Uout节点的傅里叶分析的频谱相对于Uif的傅里叶分析的频谱来说，其他频率分量的影响更小，而且Uout节点的输出下混频的频谱明显减小了。输出的电压幅度有一定程度的下降。 思考题： （1）比较在输入相同的本振信号与射频信号的情况下，三极管单平衡混频电路与吉尔伯特混频器两种混频器的仿真结果尤其是傅里叶分析结果的差异，分析其中的原因。若将本振信号都设为1MHz，射频频率设为200kHz，结果有何变化，分析原因。 答：没有改变信号频率时 三极管 吉尔伯特 吉尔伯特混频器没有1k、2k、3k处的频率分量，即没有本振信号的频率分量，只有混频后的频率分量。因为吉尔伯特混频器是双平衡对称电路结果，有差分平衡。 将本振信号频率和射频频率改变后：
自动检测技术实验一-标准化文件发布号：（9456-EUATWK-MWUB-WUNN-INNUL-DDQTY-KII
东南大学自动化学院 实验报告课程名称：检测技术 第 1 次实验 实验名称：实验一、三、五、八、九 院（系）：自动化专业：自动化 姓名：学号： 实验室：实验组别： 同组人员：实验时间：2013 年 11 月 16 日评定成绩：审阅教师：
实验一金属箔式应变片——单臂电桥性能实验一、基本原理 电阻丝在外力作用下发生机械变形时，其电阻值发生变化，这就是电阻应变效应。 描述电阻应变效应的关系式为：ΔR／R＝Kε式中：ΔR／R 为电阻丝电阻相对变化，K 为应变灵敏系数，ε=ΔL/L为电阻丝长度相对变化。 金属箔式应变片就是通过光刻、腐蚀等工艺制成的应变敏感元件，通过它反映被测部位受力状态的变化。电桥的作用是完成电阻到电压的比例变化，电桥的输出电压反映了相应的受力状态。单臂电桥输出电压Uo1= EKε/4。 二、实验器材及连线 主机箱(±4V、±15V、电压表)、应变传感器实验模板、托盘、砝码、万用表、导线等。 图2-1 应变式传感器安装示意图
图2-2 应变传感器实验模板、接线示意图图2-3 单臂电桥工作原理图 三、实验步骤 1、根据图2-3 工作原理图、图2-2 接线示意图安装接线。 2、放大器输出调零 将实验模板上放大器的两输入端口引线暂时脱开，再用导线将两输入端短接(Vi ＝0)；调节放大器的增益电位器RW3 大约到中间位置(先逆时针旋到底，再顺时针旋转2 圈)；将主机箱电压表的量程切换开关打到2V 档，合上主机箱电源开关；调节实验模板放大器的调零电位器RW4，使电压表显示为零。 3、电桥调零 拆去放大器输入端口的短接线，将暂时脱开的引线复原。调节实验模板上的桥路平衡电位器RW1，使电压表显示为零。 4、应变片单臂电桥实验
景德镇陶瓷学院 机械电子工程学院 电子电子技术 实验指导书 专业：自动化 实验室：A1栋408 二零一五年六月制 实验一单结晶体管触发电路及单相半波可控整流电 路实验 一．实验目的 1．熟悉单结晶体管触发电路的工作原理及各元件的作用。 2．掌握单结晶体管触发电路的调试步骤和方法。 3．对单相半波可控整流电路在电阻负载及电阻电感负载时工作情况作全面分析。 4．了解续流二极管的作用。
二．实验内容 1．单结晶体管触发电路的调试。 2．单结晶体管触发电路各点波形的观察。 3．单相半波整流电路带电阻性负载时特性的测定。 4．单相半波整流电路带电阻—电感性负载时，续流二极管作用的观察。 三．实验线路及原理 将单结晶体管触发电路的输出端“G”“K”端接至晶闸管VT1的门阴极，即可构成如图4-1所示的实验线路。 四．实验设备及仪器 1．MCL系列教学实验台主控制屏 2．MCL—18组件（适合MCL—Ⅱ）或MCL—31组件（适合MCL—Ⅲ） 3．MCL—33（A）组件或MCL—53组件（适合MCL—Ⅱ、Ⅲ、Ⅴ）4．MCL—05组件或MCL—05A组件 5．MEL—03三相可调电阻器或自配滑线变阻器 6．二踪示波器 7．万用表 五．注意事项 1．双踪示波器有两个探头，可以同时测量两个信号，但这两个探头的地线都与示波器的外壳相连接，所以两个探头的地线不能同时接在某一电路的不同两点上，否则将使这两点通过示波器发生电气短路。为此，在实验中可将其中一根探头的地线取下或外包以绝缘，只使用其中一根地线。当需要同时观察两个信号时，必须在电路上找到这两个被测信号的公共点，将探头的地线接上，两个探头各接至信号处，即能在示波器上同时观察到两个信号，而不致发生意外。 2．为保护整流元件不受损坏，需注意实验步骤：
实验一变频器的面板操作与运行 一、实验目的和要求 1. 熟悉变频器的面板操作方法。 2. 熟练变频器的功能参数设置。 3. 熟练掌握变频器的正反转、点动、频率调节方法。 4.通过变频器操作面板对电动机的启动、正反转、点动、调速控制。 二、实验仪器和用具 西门子MM420变频器、小型三相异步电动机、电气控制柜、电工工具（1套）、连接导线若干等。 三、实验内容和步骤 1．按要求接线 系统接线如图2-1所示，检查电路正确无误后， 合上主电源开关Q S。 图2-1 变频调速系统电气图 2．参数设置 （1）设定P0010＝30和P0970＝1，按下P键，开始复位，复位过程大约3min，这样就可保证变频器的参数回复到工厂默认值。 （2）设置电动机参数，为了使电动机与变频器相匹配，需要设置电动机参数。电动机参数设置见表2-2。电动机参数设定完成后，设P0010=0，变频器当前处于准备状态，可正常运行。 表2-2 电动机参数设置
（3）设置面板操作控制参数，见表2-3。 3．变频器运行操作 （1）变频器启动：在变频器的前操作面板上按运行键，变频器将驱动电动机升速，并运行在由P1040所设定的20Hz频率对应的560r∕min的转速上。 （2）正反转及加减速运行：电动机的转速（运行频率）及旋转方向可直接通过按前操作面板上的键∕减少键（▲/▼）来改变。 （3）点动运行：按下变频器前操作面板上的点动键，则变频器驱动电动机升速，并运行在由P1058所设置的正向点动10Hz频率值上。当松开变频器前错做面板上的点动键，则变频器将驱动电动机降速至零。这时，如果按下一变频器前操作面板上的换向键，在重复上述的点动运行操作，电动机可在变频器的驱动下反向点动运行。 （4）电动机停车：在变频器的前操作面板上按停止键，则变频器将驱动电动机降速至零。 四、实验思考 1. 怎样利用变频器操作面板对电动机进行预定时间的启动和停止？ 答：P0010=30,P0970=1,变频器恢复出厂设置； P701=0,屏蔽原来端子启动功能； P2800=1,使能内部功能自由块； P2802=1,使能内部定时器； P2849=1,连接定时器启动命令； P2850=1,设定延时时间（假设1s）； P2851=1,定时器延时动作方式； P0840=2852.0,连接变频器启动命令。 2. 怎样设置变频器的最大和最小运行频率？ 答：P0010=30；P0970=1,按下P键（约10秒），开始复位。 一般P1080=0；电动机运行的最低频率（HZ） P1082=50；电动机运行的最高频率（HZ）。
东南大学电工电子实验中心 实验报告 学号：04009543 姓名：顾馨月 第8次 实验名称：有源滤波器实验 提交报告时间：2011年月日 完成名次： 成绩：审批教师：团雷鸣
实验八 有源滤波器实验 实验目的： 1、 掌握由运算放大器组成的RC 有源滤波器的工作原理 2、 熟练掌握RC 有源滤波器的工程设计方法 3、 掌握滤波器基本参数的测量方法 4、 进一步熟悉MultiSim 软件高级分析功能的使用方法 设计提示： 1、 有源滤波器设计中选择运算放大器主要考虑带宽、增益范围、噪声、动态范围这四个参 数。 (I) 带宽：当为滤波器选择运算放大器时，一个通用的规则就是确保它具有所希望滤波 器频率10倍以上带宽，最好是20倍的带宽。如果设计一个高通滤波器，则要确保运算放大器的带宽满足所有信号通过。 (II) 增益范围：有源滤波器设计需要有一定的增益。如果所选择的运算放大器是一个电 压反馈型的放大器，使用较大的增益将会导致其带宽低於预期的最大带宽，并会在最差的情况下振荡。对一个电流反馈型运算放大器来说，增益取的不合适将被迫使用对於实际应用来说太小或太大的电阻。 (III) 噪声：运算放大器的输入电压和输入电流的噪声将影响滤波器输出端的噪声。在噪 声为主要考虑因素的应用里，你需要计算这些影响（以及电路中的电阻所产生热噪声的影响）以确定所有这些噪声的叠加是否处在有源滤波器可接受的范围内。 (IV) 动态范围：在具有高Q 值的滤波器里面，中间信号有可能大於输入信号或者大於 输出信号。对操作恰当的滤波器来说，所有的这些信号必须能够通过而无出现削波或过度失真的情况 2、 目前已经有很多专业的有源滤波器设计软件如：德州仪器的Filter Pro 、国家半导体 WEBENCH? 中的Active Filter Designer 、Nuhertz Technologies 的Filter Solutions 等。这些软件可以根据您的设计指标要求很快的算出电路参数，很大程度上节省了开发周期。 预习思考： 1、 根据38页实验内容1的指标要求，设计一个低通滤波器，画出电路图，计算各元件参 数。所有的电阻和电容值必须采用标称值代替计算值。 （1） 计算过程： 根据设计要求：截止频率7.0,20==Q kHz f ，利用公式有： 根据现有元件的标称值，选择R f =44k,R F =25k ， 使得 57.044 25 ≈=f F R R 逼近计算值。 此时的实际值应为7.0,57.10≈=Q A 当C C C R R R ====2121,时，
