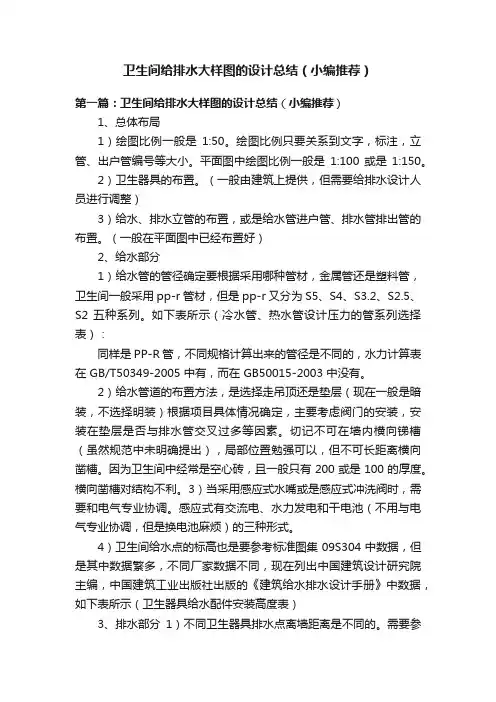

卫生间给排水大样图的设计总结
1、总体布局
1）绘图比例一般是1:50。绘图比例只要关系到文字，标注，立管、出户管编号等大小。平面图中绘图比例一般是1:100或是1:150。
2）卫生器具的布置。（一般由建筑上提供，但需要给排水设计人员进行调整）
3）当采用感应式水嘴或是感应式冲洗阀时，需要和电气专业协调。感应式有交流电、水力发电和干电池（不用与电气专业协调，但是换电池麻烦）的三种形式。
4）卫生间给水点的标高也是要参考标准图集09S304中数据，但是其中数据繁多，不同厂家数据不同，现在列出中国建筑设计研究院主编，中国建筑工业出版社出版的《建筑给水排水设计手册》中数据
表二：卫生器具给水配件安装高度
距”也是根据不同的厂家产品而定的，并非一个统一值。坑距本身应该是业主确定了使用什么卫生器具，再定坑距（但资料往往缺乏，难以实现）。这就需要设计师取一些比较通用的数值，方便业主日后安装。
表三：常用卫生器具排水配件穿越楼板留孔位置及尺寸
致，设计师均可参考。
表四：卫生器具最小布置尺寸
3）画平面图时需要考虑是否生产所画的这种管件，是否留有足够的尺寸保证安装。要考虑管件的大小，图中的一条直线表示的是一个有体积有大小的排水管。但是弯头，三通的大小也没有一个唯一的尺寸大小，在设计手册、规范和技术措施中都没有足够完整的数据，但是在GB/T5836.2-2006《建筑排水用硬聚氯乙烯（pvc-u）管件》中有最小尺寸说明，设计师可参考之。设计师也可以参考一些厂家提供的产品资料中的数据。
4）对于采用后排式坐便器，小便器等时，需提前说明，若无说明一般画图时还是采用下排式。
5）排水采用同层排水时不得使用柔性排水铸铁管，因为埋于垫层中的排水支管管不得采用橡胶圈密封接口。
6）排水横支管的坡度对于塑料管一般采用通用坡度，因为通用坡度是通过排水管件中弯头，三通连接管的轴线夹角88.5°计算所得，采用粘接，熔接时承口锥度仅有0.5°，坡度仅有tan0.5°=0.0087的调节，而采用橡胶圈接口时承口锥度有2°，故可有0.0349的坡度调节。但是在同层排水中卫生间过大时，采用0.026的坡度会导致卫生间降板过大，结构难以做到，这就是一个矛盾，所以在图中一般不表明坡度，仅在设计说明中提到，由施工时解决。
注：实际上也是有90°弯头、三通的。
7）排水管一般不用计算，一般卫生间采用规范规定的最小管径即可。对于设计充满度，排水管道的流速在卫生间大样中基本不涉及。
4、底层单排
1）底层是否单排要参考GB50015-2003（2009年版）规定的“最低横支管与立管连接处至立管管底的最小垂直距离”是否满足不需要单排的条件，当不满足时需要单排。但是一般要是有条件还是可以采用单排。
表六：通气管最小管径
限于笔者理论水平和实践经验，文中难免有缺点和欠妥之处，恳请批评指正，
邮箱wei_yuqin@https://www.doczj.com/doc/3a10875109.html,。
