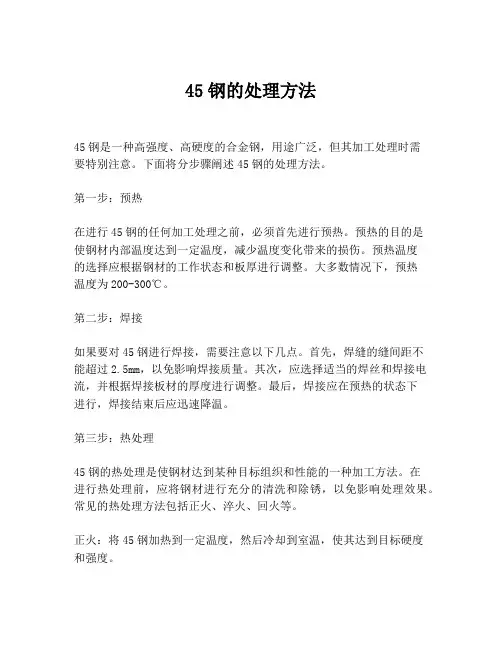

45#（中碳钢）焊接
⑴预热预热有利于减低中碳钢热影响区的最高硬度，防止产生冷裂纹，这是焊接中碳钢的主要工艺措施，预热还能改善接头塑性，减小焊后残余应力。通常，35和45钢的预热温度为150～250℃含碳量再高或者因厚度和刚度很大，裂纹倾向大时，可将预热温度提高至250～400℃。
若焊件太大，整体预热有困难时，可进行局部预热，局部预热的加热范围为焊口两侧各150～200mm。
⑵焊条条件许可时优先选用碱性焊条。
⑶坡口形式将焊件尽量开成U形坡口式进行焊接。如果是铸件缺陷，铲挖出的坡口外形应圆滑，其目的是减少母材熔入焊缝金属中的比例，以降低焊缝中的含碳量，防止裂纹产生。
⑷焊接工艺参数由于母材熔化到第一层焊缝金属中的比例最高达30%左右，所以第一层焊缝焊接时，应尽量采用小电流、慢焊接速度，以减小母材的熔深。
⑸焊后热处理焊后最好对焊件立即进行消除应力热处理，特别是对于大厚度焊件、高刚性结构件以及严厉条件下(动载荷或冲击载荷)工作的焊件更应如此。消除应力的回火温度为600～650℃。
若焊后（即温度≮200℃时）不能进行消除应力热处理，应立即进行后热处理（即消氢处理，一般加热温度约为150℃保温2h缓冷）。
焊接工艺基础知识焊接是通过加热、加压，或两者并用，使两工件产生原子间结合的加工工艺和联接方式。焊接应用广泛，既可用于金属，也可用于非金属。
金属焊接方法有40种以上，主要分为熔焊、压焊和钎焊三大类。
熔焊是在焊接过程中将工件接口加热至熔化状态，不加压力完成焊接的方法。熔焊时，热源将待焊两工件接口处迅速加热熔化，形成熔池。熔池随热源向前移动，冷却后形成连续焊缝而将两工件连接成为一体。
在熔焊过程中，如果大气与高温的熔池直接接触，大气中的氧就会氧化金属和各种合金元素。大气中的氮、水蒸汽等进入熔池，还会在随后冷却过程中在焊缝中形成气孔、夹渣、裂纹等缺陷，恶化焊缝的质量和性能。
为了提高焊接质量，人们研究出了各种保护方法。例如，气体保护电弧焊就
是用氩、二氧化碳等气体隔绝大气，以保护焊接时的电弧和熔池率；又如钢材焊接时，在焊条药皮中加入对氧亲和力大的钛铁粉进行脱氧，就可以保护焊条中有益元素锰、硅等免于氧化而进入熔池，冷却后获得优质焊缝。
压焊是在加压条件下，使两工件在固态下实现原子间结合，又称固态焊接。常用的压焊工艺是电阻对焊，当电流通过两工件的连接端时，该处因电阻很大而温度上升，当加热至塑性状态时，在轴向压力作用下连接成为一体。
各种压焊方法的共同特点是在焊接过程中施加压力而不加填充材料。多数压焊方法如扩散焊、高频焊、冷压焊等都没有熔化过程，因而没有象熔焊那样的有益合金元素烧损，和有害元素侵入焊缝的问题，从而简化了焊接过程，也改善了焊接安全卫生条件。同时由于加热温度比熔焊低、加热时间短，因而热影响区小。许多难以用熔化焊焊接的材料，往往可以用压焊焊成与母材同等强度的优质接头。
钎焊是使用比工件熔点低的金属材料作钎料，将工件和钎料加热到高于钎料熔点、低于工件熔点的温度，利用液态钎料润湿工件，填充接口间隙并与工件实现原子间的相互扩散，从而实现焊接的方法。
焊接时形成的连接两个被连接体的接缝称为焊缝。焊缝的两侧在焊接时会受到焊接热作用，而发生组织和性能变化，这一区域被称为热影响区。焊接时因工件材料焊接材料、焊接电流等不同，焊后在焊缝和热影响区可能产生过热、脆化、淬硬或软化现象，也使焊件性能下降，恶化焊接性。这就需要调整焊接条件，焊前对焊件接口处预热、焊时保温和焊后热处理可以改善焊件的焊接质量。
另外，焊接是一个局部的迅速加热和冷却过程，焊接区由于受到四周工件本体的拘束而不能自由膨胀和收缩，冷却后在焊件中便产生焊接应力和变形。重要产品焊后都需要消除焊接应力，矫正焊接变形。
现代焊接技术已能焊出无内外缺陷的、机械性能等于甚至高于被连接体的焊缝。被焊接体在空间的相互位置称为焊接接头，接头处的强度除受焊缝质量影响外，还与其几何形状、尺寸、受力情况和工作条件等有关。接头的基本形式有对接、搭接、丁字接(正交接)和角接等。
对接接头焊缝的横截面形状，决定于被焊接体在焊接前的厚度和两接边的坡口形式。焊接较厚的钢板时，为了焊透而在接边处开出各种形状的坡口，以便较容易地送入焊条或焊丝。坡口形式有单面施焊的坡口和两面施焊的坡口。选择坡口形式时，除保证焊透外还应考虑施焊方便，填充金属量少，焊接变形小和坡口
加工费用低等因素。
厚度不同的两块钢板对接时，为避免截面急剧变化引起严重的应力集中，常把较厚的板边逐渐削薄，达到两接边处等厚。对接接头的静强度和疲劳强度比其他接头高。在交变、冲击载荷下或在低温高压容器中工作的联接，常优先采用对接接头的焊接。
搭接接头的焊前准备工作简单，装配方便，焊接变形和残余应力较小，因而在工地安装接头和不重要的结构上时常采用。一般来说，搭接接头不适于在交变载荷、腐蚀介质、高温或低温等条件下工作。
采用丁字接头和角接头通常是由于结构上的需要。丁字接头上未焊透的角焊缝工作特点与搭接接头的角焊缝相似。当焊缝与外力方向垂直时便成为正面角焊缝，这时焊缝表面形状会引起不同程度的应力集中；焊透的角焊缝受力情况与对接接头相似。
角接头承载能力低，一般不单独使用，只有在焊透时，或在内外均有角焊缝时才有所改善，多用于封闭形结构的拐角处。
焊接产品比铆接件、铸件和锻件重量轻，对于交通运输工具来说可以减轻自重，节约能量。焊接的密封性好，适于制造各类容器。发展联合加工工艺，使焊接与锻造、铸造相结合，可以制成大型、经济合理的铸焊结构和锻焊结构，经济效益很高。采用焊接工艺能有效利用材料，焊接结构可以在不同部位采用不同性能的材料，充分发挥各种材料的特长，达到经济、优质。焊接已成为现代工业中一种不可缺少，而且日益重要的加工工艺方法。
在近代的金属加工中，焊接比铸造、锻压工艺发展较晚，但发展速度很快。焊接结构的重量约占钢材产量的45%，铝和铝合金焊接结构的比重也不断增加。
未来的焊接工艺，一方面要研制新的焊接方法、焊接设备和焊接材料，以进一步提高焊接质量和安全可靠性，如改进现有电弧、等离子弧、电子束、激光等焊接能源；运用电子技术和控制技术，改善电弧的工艺性能，研制可靠轻巧的电弧跟踪方法。
另一方面要提高焊接机械化和自动化水平，如焊机实现程序控制、数字控制；研制从准备工序、焊接到质量监控全部过程自动化的专用焊机；在自动焊接生产线上，推广、扩大数控的焊接机械手和焊接机器人，可以提高焊接生产水平，改善焊接卫生安全条件。
45#钢在一般工艺条件下不能进行焊接，因为随着含碳量的增加，钢材的可焊性变差，低碳钢具有较好的可焊性，含碳量超过0.35%的钢材可焊性较差容易产生焊接裂纹。当采取一些特殊的工艺措施后，45#钢也可以进行焊接，一般是焊前预热，小的焊接规范，焊后缓冷以及焊后消除应力退火等措施是可以进行焊接的，但是容易产生淬硬组织，在焊缝和热影响区都容易产生马氏体组织和较大的焊接残余应力。 钢的分类钢是含碳量在0.04%-2.3%之间的铁碳合金。为了保证其韧性和塑性，含碳量一般不超过1.7%。钢的主要元素除铁、碳外，还有硅、锰、硫、磷等。钢的分类方法多种多样，其主要方法有如下七种：1、按品质分类(1) 普通钢（P≤0.045%，S≤0.050%）(2) 优质钢（P、S均≤0.035%）(3) 高级优质钢（P≤0.035%，S≤0.030%） 2.、按化学成份分类(1) 碳素钢：a.低碳钢（C≤0.25%）；b.中碳钢（C≤0.25~0.60%）；c.高碳钢（C≤0.60%）。(2)合金钢：a.低合金钢（合金元素总含量≤5%）b.中合金钢（合金元素总含量＞5~10%）c.高合金钢（合金元素总含量＞10%）。3、按成形方法分类：(1) 锻钢；(2) 铸钢；(3) 热轧钢；(4) 冷拉钢。4、按金相组织分类(1) 退火状态的a.亚共析钢（铁素体+珠光体）b.共析钢（珠光体）c.过共析钢（珠光体+渗碳体）d.莱氏体钢（珠光体+渗体）。(2) 正火状态的：a.珠光体钢；b.贝氏体钢；c.马氏体钢；d.奥氏体钢。(3) 无相变或部分发生相变的5、按用途分类(1) 建筑及工程用钢：a.普通碳素结构钢；b.低合金结构
钢筋电阻点焊 一、概念 钢筋电阻点焊——将两钢筋安放成交叉叠接形式，压紧于两电极之间，利用电阻热熔化母材金属，加压形成焊点的一种压焊方法。 二、施工操作工艺 1、混凝土结构中钢筋焊接骨架和钢筋焊接网，宜采用电阻点焊制作。 2、钢筋焊接骨架和钢筋焊接网可由HPB300、HRB335、HRBF335、HRB400、HRBF400、HRB500、CRB550钢筋制成。 3、当两根钢筋直径不同时，焊接骨架较小钢筋直径小于或等于10mm时，大、小钢筋直径之比不宜大于3；当较小钢筋直径为12～16mm时，大、小钢筋直径之比不宜大于2。 4、焊接网较小钢筋直径不得小于较大钢筋直径的0.6倍。 5、电阻点焊的工艺过程中，应包括预压，通电、锻压三个阶段。 6、焊点的压入深度应为较小钢筋直径的18%～25%。 7、在点焊生产中，应经常保持电极与钢筋之间接触面的清洁平整；当电极使用变形时，应及时修整。 三、质量标准 1、每件制品的焊点脱落、漏焊数量不得超过焊点总数的4%，且相邻两焊点不得有漏焊及脱落； 2、应量测焊接骨架的长度和宽度，并应抽查纵、横方向3～5个网格的尺寸，焊接骨架长度、宽度和高度允许偏差值分别为±10㎜、±5㎜、±5㎜。骨架受力主筋间距和排距允许偏差值分别为±15㎜、±5㎜。 3、焊接网外形尺寸检查和外观质量检查结果，应符合下列要求： （1）接网间距的允许偏差取±10mm和规定间距的±5%的较大值。网片长度和宽度的允许偏差取±25mm和规定长度的±0.5%的较大值。网片两对角线之差不得大于10mm；网格数量应符合设计规定； （2）接网焊点开焊数量不应超过整张网片交叉点总数的1%，并且任一根钢筋上开焊点不得超过该支钢筋上交叉点总数的一半。焊接网最外边钢筋上的交叉点不得开焊； （3）接网表面不应有影响使用的缺陷。当性能符合要求时，允许钢筋表面存在浮锈和因矫直造成的钢筋表面轻微损伤。
2.定位焊及正常焊接必须由具有相应等级不锈钢焊工证书的焊工进行施焊。 四、焊前准备： 1.储存、吊装、运输 1.1不锈钢件储存:应有专用存放架，存放架应为木质或表面喷漆的碳钢支架或垫以橡胶垫，以与碳钢等其它金属材质隔离。存放时，储存位置应便于吊运，与其它材料存放区相对隔离，应有防护措施，不锈钢钢管两端加防护盖以避免灰尘、油污、铁锈对不锈钢的污染。 1.2不锈钢件吊装：吊装时，应采用专用吊具，如吊装带、专用夹头等，严禁使用钢丝绳以免划伤表面；并且在起吊和放置时，应避免冲击磕碰造成划伤。 1.3不锈钢件运输：运输时，应用运输工具（如小车、拖拉机等），并应洁净有隔离防护措施，以防灰尘、油污、铁锈污染不锈钢。严禁拖拉，避免磕碰、划伤。 2.对于受损的钢板表面需要进行酸洗、钝化处理。 三、焊接过程： 1.焊接规范见《焊接工艺》（YTRS643-91-01A），除以下特殊要求外，其他焊接要求均按照《焊接技术要求》（YTRS643-91-02）执行。 2.保护金属表面，严禁随处引弧，任意用铁锤敲击金属表面。 3.与不锈钢焊接的临时性构件（如马板、吊耳等），要使用相同的不锈钢材料，采用相应的焊接工艺。 4.焊接不锈钢钢管时，管内应通惰性气体进行净化，焊接时焊缝附近 区域必须持续有氩气保护。 5.焊接不锈钢钢管时，需用TIG焊打底。
6.使用不锈钢材质的砂轮和钢丝刷等进行打磨和清理工作。 四、焊后处理： 2.酸洗、钝化步骤如下： 2.1将焊缝表面清理干净。 2.2再将酸洗、钝化膏涂抹于焊缝及近缝区具有氧化皮处，涂膜厚度为 1~3mm。 2.3反应一般为1-10分钟，0℃以下，氧化皮厚处，需适当延长时（反应时间视膏体品牌及金属氧化膜厚度而定）。
45#（中碳钢）焊接 ⑴预热预热有利于减低中碳钢热影响区的最高硬度，防止产生冷裂纹，这是焊接中碳钢的主要工艺措施，预热还能改善接头塑性，减小焊后残余应力。通常，35和45钢的预热温度为150～250℃含碳量再高或者因厚度和刚度很大，裂纹倾向大时，可将预热温度提高至250～400℃。 若焊件太大，整体预热有困难时，可进行局部预热，局部预热的加热范围为焊口两侧各150～200mm。 ⑵焊条条件许可时优先选用碱性焊条。 ⑶坡口形式将焊件尽量开成U形坡口式进行焊接。如果是铸件缺陷，铲挖出的坡口外形应圆滑，其目的是减少母材熔入焊缝金属中的比例，以降低焊缝中的含碳量，防止裂纹产生。 ⑷焊接工艺参数由于母材熔化到第一层焊缝金属中的比例最高达30%左右，所以第一层焊缝焊接时，应尽量采用小电流、慢焊接速度，以减小母材的熔深。 ⑸焊后热处理焊后最好对焊件立即进行消除应力热处理，特别是对于大厚度焊件、高刚性结构件以及严厉条件下(动载荷或冲击载荷)工作的焊件更应如此。消除应力的回火温度为600～650℃。 若焊后（即温度≮200℃时）不能进行消除应力热处理，应立即进行后热处理（即消氢处理，一般加热温度约为150℃保温2h缓冷）。 焊接工艺基础知识焊接是通过加热、加压，或两者并用，使两工件产生原子间结合的加工工艺和联接方式。焊接应用广泛，既可用于金属，也可用于非金属。 金属焊接方法有40种以上，主要分为熔焊、压焊和钎焊三大类。 熔焊是在焊接过程中将工件接口加热至熔化状态，不加压力完成焊接的方法。熔焊时，热源将待焊两工件接口处迅速加热熔化，形成熔池。熔池随热源向前移动，冷却后形成连续焊缝而将两工件连接成为一体。 在熔焊过程中，如果大气与高温的熔池直接接触，大气中的氧就会氧化金属和各种合金元素。大气中的氮、水蒸汽等进入熔池，还会在随后冷却过程中在焊缝中形成气孔、夹渣、裂纹等缺陷，恶化焊缝的质量和性能。 为了提高焊接质量，人们研究出了各种保护方法。例如，气体保护电弧焊就
钢结构焊接规范 钢结构从下料、组对、焊接、检验等工艺 钢结构手工电弧焊焊接施工工艺标准 依据标准： 《建筑工程施工质量验收统一标准》GB50300-2001 《钢结构工程施工质量验收规范》GB50205-2001 《钢焊缝手工超声波探伤方法和探伤结果分级法》GB11345 《钢熔化焊对接接头射线照相和质量分级》GB3323 《焊接球节点钢网架焊缝超声波探伤方法及质量分级法》JBJ/T3034.1 《螺栓球节点钢网架焊缝超声波探伤方法及质量分级法》JBJ/T3034.2 《建筑钢结构焊接技术规程》JGJ81 1、范围 本工艺标准适用于一般工业与民用建筑工程中钢结构制作与安装手工电弧焊焊接工程。 2、施工准备 2.1材料及主要机具 2.1.1电焊条：其型号按设计要求选用，必须有质量证明书。按要求施焊前经过烘焙。严禁使用药皮脱落、焊芯生锈的焊条。设计无规定时，焊接Q235
钢时宜选用E43系列碳钢结构焊条；焊接16Mn钢时宜选用E50系列低合金结构钢焊条；焊接重要结构时宜采用低氢型焊条（碱性焊条）。按说明书的要求烘焙后，放入保温桶内，随用随取。酸性焊条与碱性焊条不准混杂使用。 2.1.2引弧板：用坡口连接时需用弧板，弧板材质和坡口型式应与焊件相同。 2.1.3主要机具：电焊机（交、直流）、焊把线、焊钳、面罩、小锤、焊条烘箱、 焊条保温桶、钢丝刷、石棉条、测温计等。 2.2作业条件 2.2.1熟悉图纸，做焊接工艺技术交底。 2.2.2施焊前应检查焊工合格证有效期限，应证明焊工所能承担的焊接工作。 2.2.3现场供电应符合焊接用电要求。 2.2.4环境温度低于0℃，对预热，后热温度应根据工艺试验确定。 3、操作工艺 3.1工艺流程： 作业准备→电弧焊接（平焊、立焊、横焊、仰焊）→焊缝检查。 3.2钢结构电弧焊接 3.2.1平焊 3.2.1.1选择合格的焊接工艺，焊条直径，焊接电流，焊接速度，焊接电弧长度等，通过焊接工艺试验验证。
钢结构焊接工艺标准 一、范围 本工艺标准适用于一般工业与民用建筑工程中钢结构制作与安装手工电弧焊焊接工程。 二、施工准备 三、操作工艺 3.1 工艺流程: 作业准备→电弧焊接(平焊、立焊、横焊、仰焊)→焊缝检查 3.2 钢结构电弧焊接: 3.2.1 平焊 3.2.1.1 选择合格的焊接工艺，焊条直径，焊接电流，焊接速度，焊接电弧长度等，通过焊接工艺试验验证。
3.2.1.2 清理焊口:焊前检查坡口、组装间隙是否符合要求，定位焊是否牢固，焊缝周围不得有油污、锈物。 3.2.1.3 烘焙焊条应符合规定的温度与时间，从烘箱中取出的焊条，放在焊条保温桶内，随用随取。 3.2.1.4 焊接电流:根据焊件厚度、焊接层次、焊条型号、直径、焊工熟练程度等因素，选择适宜的焊接电流。 3.2.1.5 引弧:角焊缝起落弧点应在焊缝端部，宜大于10mm，不应随便打弧，打火引弧后应立即将焊条从焊缝区拉开，使焊条与构件间保持2~4mm间隙产生电弧。对接焊缝及时接和角接组合焊缝，在焊缝两端设引弧板和引出板，必须在引弧板上引弧后再焊到焊缝区，中途接头则应在焊缝接头前方15~20mm处打火引弧，将焊件预热后再将焊条退回到焊缝起始处，把熔池填满到要求的厚度后，方可向前施焊。 3.2.1.6 焊接速度:要求等速焊接，保证焊缝厚度、宽度均匀一致，从面罩内看熔池中铁水与熔渣保持等距离(2~3mm)为宜。 3.2.1.7 焊接电弧长度:根据焊条型号不同而确定，一般要求电弧长度稳定不变，酸性焊条一般为3~4mm，碱性焊条一般为2~3mm为宜。
3.2.1.8 焊接角度:根据两焊件的厚度确定，焊接角度有两个方面，一是焊条与焊接前进方向的夹角为60~75°;二是焊条与焊接左右夹角有两种情况，当焊件厚度相等时，焊条与焊件夹角均为45°;当焊件厚度不等时，焊条与较厚焊件一侧夹角应大于焊条与较薄焊件一侧夹角。 3.2.1.9 收弧:每条焊缝焊到末尾，应将弧坑填满后，往焊接方向相反的方向带弧，使弧坑甩在焊道里边，以防弧坑咬肉。焊接完毕，应采用气割切除弧板，并修磨平整，不许用锤击落。 3.2.1.10 清渣:整条焊缝焊完后清除熔渣，经焊工自检(包括外观及焊缝尺寸等)确无问题后，方可转移地点继续焊接。 3.2.2 立焊:基本操作工艺过程与平焊相同，但应注意下述问题: 3.2.2.1 在相同条件下，焊接电源比平焊电流小10%~15%。 3.2.2.2 采用短弧焊接，弧长一般为2~3mm。 3.2.2.3 焊条角度根据焊件厚度确定。两焊件厚度相等，焊条与焊条左右方向夹角均为45°;两焊件厚度不等时，焊条与较厚焊件一
各种常见钢材的焊接焊条及焊接工艺选用一览表 序号材质 焊接工艺及焊接材料焊接检验方法及数量 工艺方 法 焊丝焊条 光谱 检验 及复 查 无损检验 1 1Cr18Ni9Ti 对于管壁 厚度 ≤6mm 的管道， 采用全氩 焊接方 法，对于 管道壁 厚>7mm 的管道可 以才用氩 电联焊的 焊接方 法。对于 采用不锈 钢焊条的 焊缝可以 不进行热 处理，其 它焊缝根 据管道壁 厚进行选 择是否采 用预热、 热处理等 工艺。H1Cr19Ni9Ti、 H0Cr18Ni9Ti A137、A132 合金 焊缝 需要 进行 100 %光 谱复 查检 验 根据温度与 压力两个参 数定 2 0Cr19Ni9 H1Cr19Ni9、 H0Cr20Ni10 A102、 A107、132 3 0Cr18Ni11Nb H1Cr19Ni10Nb、 H1Cr19Ni9Ti A137、A132 4 0Cr18Ni11Ti H1Cr19Ni10Nb、 H1Cr19Ni9Ti A137、A132 5 0Cr23Ni13 H1Cr24Ni13、 H0Cr25Ni13 A407 6 1Cr20Ni14Si2 H1Cr24Ni13、 H0Cr25Ni13 A407 7 0Cr25Ni20 H1Cr25Ni20、 H0Cr25Ni13 A407 8 12Cr1MoVG TIG-R31 R317 9 12Cr2Mo TIG-R40 R407 10 10CrMo910 TIG-R40 R407 11 SA335P22 TIG-R40 R407 12 15CrMo (WC6) TIG-R30 R307 13 SA335P11、SA182F11、 SA335P12 TIG-R30 R307 14 15CrMo+12Cr1MoVG TIG-R30 R307 15 20+12Cr1MoVG TIG-J50 J507 16 20+SA335P22 TIG-J50 J507 17 20+15CrMoG TIG-J50 J507 18 SA335P22+15CrMo TIG-R30 R307 19 SA335P22+12Cr1MoV TIG-R31 R317 20 12Cr1MoV+1Cr18Ni9Ti H1Cr24Ni13、 H0Cr25Ni13 A302、A307 A335P11+1Cr18Ni9Ti H1Cr24Ni13、 H0Cr25Ni13 A302、A307 #20+1Cr18Ni9Ti H1Cr24Ni13、 H0Cr25Ni13 A302、A307 21 12Cr1MoV+12Cr1MoV TIG-R31 R317
京隆发电有限公司烟气脱硝改造工程 钢结构焊接热处理工艺 施工措施 批准： 审核： 编制： 南京龙源环保有限公司京隆项目部
目录 一、编制依据 (2) 二、材料介绍 (2) 三、焊接施工流程 (3) 四、焊接工艺参数的选择 (3) 五、现场焊接顺序： (4) 六、现场技术管理 (9) 七、作业的安全要求及措施 (9)
内蒙京隆电厂2×600MW机组烟气脱硝工程，SCR钢架的主立柱、梁、垂直支撑全部采用"H"型钢，母材材质为Q345（属低合金结构钢），钢架主立柱采用分段对接方式连成一体，其中"H"型钢的腹板采用高强螺栓连接，翼缘板之间的连接采用对接焊接方式。 一、编制依据 1.1《火电施工质量检验及评定标准》(焊接篇)1996年版。 1.2《火力发电厂焊接技术规程》DL/T869-2004。 1.3《电力建设安全工作规程》（第1部分：火力发电厂） DL5009.1—2002。1.4《火力发电厂焊接热处理技术规程》DL/T819-2002。 1.5《管道焊接超声波检验技术规程》DL/T820-2002。 1.6《焊接材料质量管理规程》JB/T3223-1996。 1.7京隆电厂脱硝钢架安装相关图纸 1.8《工程建设标准强制性条文》（电力工程部分）2006版。 二、材料介绍 1. Q345化学成分如下表（%）： 2.Q345力学性能如下表（%）： 其中壁厚介于16-35mm时，σs≥325Mpa；壁厚介于 35-50mm时，σs≥295Mpa

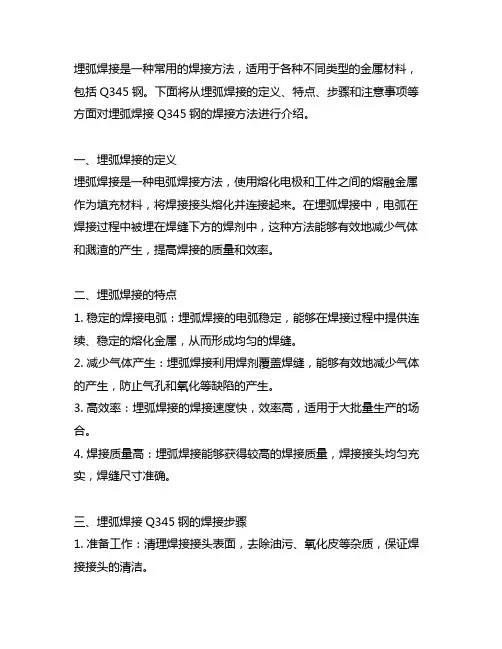

3. Q345钢的焊接特点 3.1 碳当量(Ceq) Ceq=0.49%，大于0.45%，可见Q345钢焊接性能不是很好，需要在焊接时制定严格的工艺措施。 3.2 Q345钢在焊接时易出现的问题 3.2.1 热影响区的淬硬倾向 Q345钢在焊接冷却过程中，热影响区容易形成淬火组织-马氏体，使近缝区的硬度提高，塑性下降。结果导致焊后发生裂纹。 3.2.2 冷裂纹敏感性 Q345钢的焊接裂纹主要是冷裂纹。 三、焊接施工流程 1、坡口清理准备→点固→焊前预热→焊接→施焊→自检/专检→焊后热处理→无损检验（合格）焊接材料的选用 2、由于Q345钢的冷裂纹倾向较大，应选用低氢型的焊接材料，同时考虑到焊接接头应与母材等强的原则，选用E5015 （J507）型电焊条。 3、对于要求焊接的部位严格按图纸要求施焊，注意坡口角度、间隙及焊角高度。 4、焊接过程应注意层间清理和层间检查,确保无裂纹、气孔、夹渣等缺陷,方可继续施焊。 5、焊接过程应注意接头和收弧质量,接头应熔合良好,收弧时弧坑应填满,以防弧坑裂纹。 6、焊接工作应一气呵成,更换焊条时应迅速,中途不应无故停顿，注意层间熔化,避免出现夹沟。焊接过程中途因故停止后重新焊接时，必须检查焊缝表面是否有裂纹、气孔、生锈、水迹等，发现问题及时处理。 四、焊接工艺参数的选择
钢结构安装技术交底记录
4. 焊接作业区环境温度低于0℃时，应将构件焊接区各方向大于或等于两倍钢板厚度且不小于100mm范围内的母材，加热到20％以上后方可施焊，且在焊接过程中均不应低于这一温度：实际加热温度应根据构件的构造特点、钢材类别及质量等级和焊接性能、焊接材料熔敷金属扩散氢含量、焊接方法和焊接热输入等因素确定，其加热温度应高于常温下的焊接预热温度，并由焊接技术责任人员制定作业方案经认可后方可实施。作业方案应保证焊工操作技能不受环境低温的影响，同时对构件采取必要的保温措施。 5．施焊前，焊工应复核焊接件的接头质量和焊接区域的坡口、间隙、钝边等的处理情况。当发现有不符合要求时，应修整合格后方可施焊。 6．焊前应对焊丝仔细清理，去除铁锈和油污等杂质。 7．熔嘴不应有明显锈蚀和弯曲，用前在250℃温度下烘干1h，在80℃左右存放。栓钉和配套使用的瓷环在使用前也应烘烤除湿。 8．焊丝的盘绕应整齐紧密，没有硬碎弯、锈蚀和油污。焊丝盘上的焊丝量最少不得少于焊一条焊缝所需焊丝量。 9．所有焊机的各部件应处于正常工作状态。 10．保证电源的供应和稳定性，避免焊接中途断电和电压波动过大。 11．焊工必须经考试合格并取得合格证良持证焊工必须在其考试合格项目及认可范围内施焊。 二、施工工艺 2．1 手工电弧焊 1．适用范围 凡电极的送给、前进和摆动三个动作都是靠手工操作来实现的，均称为手工电弧焊。它是熔化焊中最基本的焊接方法，具有设备简单，操作方便灵活等特点。广泛适用于桁架或网架(壳)结构、多层或高层梁、柱、框架结构等工业与民用建筑和一般构筑物的钢结构制作与安装焊接工艺，是目前焊接工业中最墓本、最主要的焊接方法。 2．操作工艺 (1)焊接参数的选择 1)焊条直径的选择 焊条直径主要根据焊件厚度选择，一般焊件的厚度越大，选用的焊条直径也越大。参见表7-1。 多层焊的第一层以及非水平位置焊接时，焊条直径应选小一点。在同样厚度条件下，平焊用的焊条直径可以比在其他位置用的焊条直径大一些，立、横、仰焊位置的焊条，最大直径一般不超过4mm。焊接固定位置管道环缝的焊条，为适应各种位置的操作，宜采用小直径焊条。对某些要求防止过热及控制限能量的焊件，宜选用小直径焊条。
Φ15 45钢+45钢连续驱动摩擦焊焊接工艺概述 连续驱动摩擦焊是在外力作用下，利用焊件接触面之间的相对摩擦运动和塑形流动所产生的热量，使接触面金属件相互扩散、流动和动态再结晶而完成的固态连接方法。焊接过程不需要填充金属、焊剂或保护气体。连续驱动摩擦焊方法以优质、高效、节能、无污染的技术特点受到制造业的重视，特别是近几年来开发的搅拌摩擦焊、超塑性摩擦焊等新技术，使其在航空航天、能源、海洋开发等技术领域及石油化工、机械和汽车制造等产业部门得到了广泛应用。 一.母材技术状况 试件材料：45钢试件尺寸：Φ15×100mm 45号钢,是GB中的叫法,JIS中称为:S45C,ASTM中称为1045,080M46,DIN称为:C45。 物理性能：密度ρ：7.85g/cm3，弹性模量E：210MPa，泊松比μ：0.269。 力学性能: 抗拉强度：不小于600MPa ；屈服强度：不小于355MPa 。 伸长率：17% ；收缩率：40% ；冲击功：39J 。 钢材交货状态硬度：热轧钢：≤229HB 退火钢：≤197HB 推荐热处理温度：正火850℃淬火840℃回火600℃ 二、连续驱动摩擦焊原理 1、连续驱动摩擦焊原理如图1所示，是在摩擦压力的作用下被焊界面相互接触，通过相对运动进行摩擦，使机械能转变为热能，利用摩擦热去除界面的氧化物，在顶锻力的作用下形成可靠接头。该过程所产生的摩擦加热功率为 P＝μkρυ 式中： P——摩擦加热功率；μ——摩擦系数； k——系数； ρ——摩擦压力； v——摩擦相对运动速度。
图1 连续驱动摩擦焊的工作原理图 连续驱动摩擦焊接时，通常将待焊工件两端分别固定在旋转夹具和移动夹具内，工件被夹紧后，位于滑台上的移动夹具随滑台一起向旋转端移动，移动至一定距离后，旋转端工件开始旋转，工件接触后开始摩擦加热。此后，则可进行不同的控制，如时间控制或摩擦缩短量（又称摩擦变形量）控制。当达到设定值时，旋转停止，顶锻开始，通常施加较大的顶锻力并维持一段时间，然后，旋转夹具松开，滑台后退，当滑台退到原位置时，移动夹具松开，取出工件，至此，焊接过程结束。 整个摩擦焊接过程如图2所示。从图中可知，摩擦焊接过程的一个周期可分成摩擦加热过程和顶锻焊接过程两部分。摩擦加热过程又可以分成四个阶段，即初始摩擦、不稳定摩擦、稳定摩擦和停车阶段。顶锻焊接过程也可以分为纯顶锻和顶锻维持两个阶段。 2、连续驱动摩擦焊机普通型连续驱动摩擦焊机主要由主轴系统、加压系统、机身、夹头、检测与控制系统以及辅助装置等六部分组成。连续驱动摩擦焊机参数，见表3。
钢结构焊接技术要求 一、常规要求 1、焊工应经培训合格并取得资格证书，方可担任焊接工作。 2、重要结构件的重要焊缝，焊缝两端或焊缝交叉处必须打上焊工代号钢印。 3、焊前对焊件应预先清除焊缝附近表面的污物，如氧化皮、油、防腐涂料等。 4、在零摄氏度以下焊接时，应遵守下列条件： ①保证在焊接过程中，焊缝能自由收缩； ②不准用重锤打击所焊的结构件； ③焊接前需除尽所焊结构件上的冰雪； ④焊接前应按规定预热，具体温度根据工艺试验定。 5、焊接前应按规定预热，必须封焊主板（腹板）、筋板、隔板的端（厚度方向）及连接件的外露端部的缝隙； 6、钢结构件隐蔽部位应焊接、涂装、并经检查合格后方可封闭。 7、双面对接焊焊接应挑焊根，挑焊根可采用风铲、炭弧气刨，气刨及机械加工等方法。 8、多层焊接应连续施焊，每一层焊道焊完后应及时清理检查、清除缺陷后再焊。 9、焊接过程中，尽可能采用平焊位置。 10、焊接时，不得使用药皮脱落或焊芯生锈的焊条和受潮结块的焊剂及已熔烧过的渣壳；焊丝、焊钉在使用前应清除油污、铁锈。 11、施工单位对首次采用的钢材、焊接材料、焊接方法、焊后热处理等，应进行焊接工艺评定，写出工艺评定报告，并且根据评定报告确定焊接工艺。 12、焊工停焊时间超过6个月，应重新考核。 13、焊接时，焊工应遵守焊接工艺，不得自由施焊及在焊道外的母材上引弧。 14、对接接头、T形接头、角接接头、十字接等对接焊缝及对接和角接组合焊缝，应在焊缝的两端设置引弧和引出板，其材质和坡口形式应与焊件相同。引弧和引出的焊缝长度：埋弧焊应大于50mm，手工电弧焊及气体保护焊应大于20mm。焊接完毕应采用气割切除引弧和引出板，并修磨平整，不得用锤击落。 15、焊缝出现裂纹时，焊工不得擅自处理，应查清原因，订出修补工艺后方可处理。焊缝同一部位的返修次数，不宜超过两次，当超过两次时，应按返修工艺进行。 16、焊接完毕，焊工应清理焊缝表面的溶渣及两侧的飞溅物，检查焊缝外观质量。检查合格后，应在工艺规定的焊缝部位打上焊工钢印。 17、碳素结构钢应在焊缝冷却到环境温度、低合金结构钢应在完成焊接24小时以后，方可进行焊缝探伤检验。 二、根据焊接结构件的特点、材料及现场条件的可能，焊接方法可选择手工电弧焊、埋弧自动焊和二氧化碳气体保护焊。
1.适用范围 本工艺规范规定了氩弧焊、CO2气体保护焊、电容储能焊设备、材料、焊接准备、焊接工艺参数、焊接操作工艺流程；适用于公司各种钣金件和结构件的焊接工序。 2.材料 焊丝、技术图纸和有关技术资料规定的半成品零部件和辅料。 3.设备及工具 3.1交（直）流脉冲氩弧焊机、CO2保护焊机、电容储能螺柱焊机。 3.2电焊钳、面罩。 3.3平台。 3.4钢卷尺、角尺。 3.5各种焊接夹具、手锤等。 4.焊接技术标准 4.1材料的焊接特性 4.2.1钢材的可焊性 碳钢，如A3、10#、20#、25#以及1C r18Ni9不锈钢等可焊性良好，焊接牢固、变形小、易保证焊 接后的尺寸精度；中碳钢以及1C r13不锈钢的冷裂倾向和变形大，只有在合适的工艺规范下，才 能保证焊接的进行。 4.2.2有色金属的可焊性 有色金属中的黄铜（H62）的可焊性良好，铜（T2）铝镁合金（LF2 LF5）及铝锰合金（LF12） 一般，铝铜镁合金（LY12）较差。 4.2.3异种金属的可焊性 异种金属的焊接，在产品中也有应用，例如在碳钢上焊接不锈钢和铜螺钉。一般情况下，碳钢、 黄铜和不锈钢之间可焊性良好，铜与碳钢、黄铜和不锈钢可焊性尚可，铝与碳钢、黄铜和不锈 钢不可焊，铝与铜之间可焊性尚可。 4.2.4电容储能焊螺柱的可焊性 A3、1Cr18Ni9不锈钢、黄铜材质的储能焊螺柱与以上材质的板材之间可焊性良好，在铝材质板 材上只能用铝储能焊螺柱。 4.2焊缝坡口的基本尺寸 合理的焊缝的坡口，可以保证尺寸精度、减少焊接变形，般焊缝坡口的工件厚度、坡口形式、焊缝形式、坡口尺
寸，见下面要求： 1)工件厚度为1-3mm时，两件同一平面对缝焊接，一般采用一面焊接，缝间距为0-1.5mm.。 2)工件厚度为3-6mm时，两件同一平面对缝焊接，一般采用两面焊接，缝间距为0-2.5mm.。 3)工件厚度为1-3mm时，两件L型对缝焊接，一般采用一面焊接，缝间距为0-2mm.。 4)工件厚度为3-6mm时，两件L型对缝焊接，一般采用两面焊接，缝间距为0-2mm.。 5)工件厚度为1-6mm时，两件T型对缝焊接，一般采用两面焊接，缝间距为0-2mm.。 4.3焊接结构 焊接时，不允许长焊缝连续焊接，应采用交替断续焊接，以免热变形剧烈，影响产品质量；焊接时，应保证焊丝能进入焊接区，一般手工电弧焊间距为20mm，气体保护焊应保证间距为35mm，并且保证焊丝能保证倾斜45°。 4.4焊接准备 1)准备好各种焊接劳动保护用品。 2)检查焊接设备、焊丝、螺柱和辅助设备、气体储量是否齐全，合乎标准。 3)清除焊件上的铁锈、油脂和水分。 5.操作工艺规范 5.1手工氩弧焊 5.1.1工艺参数选择：工艺参数主要包括：焊丝直径、焊接电流、气体流量和瓦嘴径。 1)焊丝直径的选择：焊丝直径的选择取决于焊件厚度、焊接接头和焊缝位置。焊丝直径粗，生 产效率高但是容易生成未焊透和成型不良。 2)一般情况下：焊件厚度2mm，焊丝直径为2mm，焊接电流为55-60A；焊件厚度2.5-3.5mm，焊 条直径为 3.2-4mm，焊接电流为90-120A；焊件厚度4-5mm，焊条直径为4mm，焊接电流 160-200A。 3)焊接电流的选择：根据选择的焊丝直径，参照焊机操作说明调节焊机电流。电流小，电弧不 稳定并且易形成未焊透、生产效率低；电流大，易产生烧穿。参数见下表 5.2CO2气体保护焊
钢结构焊接工艺及要求 1焊接顺序 为了最大限度减少焊接应力对结构产生的影响，焊接顺序采取“单杆双焊，双杆单焊”的原则，主桁架两侧同时对称施焊，焊接方向从中间向两边逐渐扩散开来。 2 焊前准备 1人员准备及要求： 1）进行钢结构施工的所有作业人员必须经职业技能培训合格，取得焊工证，持证上岗。 2）施工作业人员进场后，必须及时登记造册，并在进场作业前进行培训，培训合格后方可进行作业。 3）项目部配置专门的钢结构工长，直接负责现场钢结构施工的生产安排和质量管理。 2措施准备： 1）编制钢结构焊接专项方案，明确施工方法、工艺参数、质量标准。 2）项目部管理人员根据焊接专项方案的要求，编制培训计划，组织相关人员参加培训。 3）明确质量验收程序，贯彻执行三检制度。 3材料准备： 1）材料管理： a.焊条必须有质量合格证明，并且在有效期内方可使用。
b.现场设专用焊材存放室，并保持室内干燥、整洁，存放在室内的焊材，必须按种类、型号、规格严格区分，并做好明显的标记，严禁乱堆乱放。 c.对于受潮、药皮褪色、脱落、焊芯有锈蚀的焊条不准使用。 2)焊条的烘烤和发放： a.为避免焊条药皮因温度陡降或剧升而开裂，烘箱的升温与降温应缓慢，不允许往正处于高温的烘箱内放入或取出焊条，应待焊条烘烤符合要求并降至保温温度后方可取出使用。 b.从烘干箱内取出的焊条，应盛装在保温筒内，数量应根据实际施焊需要而定。 c.从烘干箱内取出的焊条应在四小时内用完，剩余焊条需重新烘烤。重新烘烤次数不能超过两次。 3）对焊条烘烤人员的要求： a.焊条烘烤员应能区分不同型号、规格的焊条，熟悉各种焊条烘烤温度和恒温时间，熟练操作焊条烘烤设备。 b.每次烘烤焊条前，应在开包后认真检查焊条的型号是否正确，有无质量问题，确认无误后，方可放入焊条烘箱中进行烘烤。 c.负责焊条的领取、发放和回收，并做好焊条发放和回收记录、烘烤记录和环境监测记录。 4焊工交底 现场钢结构焊接前，必须对焊工和相关人员进行焊接技术交底。 1）焊工上岗必须持有有效的证件。 2）为了让安装班组及时掌握钢结构焊接要求，我们以班组为单位，对全班
钢结构构件焊接技术要求 一、常规要求 1、焊工应经培训合格，方可担任焊接工作。 2、重要结构件的重要焊缝，焊缝两端或焊缝交叉处必须打上焊工代号钢印。 3、焊前对焊件应预先清除焊缝附近表面的污物，如氧化皮、油、防腐涂料等。 6、钢结构件隐蔽部位应焊接、涂装、并经检查合格后方可封闭。 7、双面对接焊焊接应挑焊根，挑焊根可采用风铲、炭弧气刨，气刨及机械加工等方法。 8、多层焊接应连续施焊，每一层焊道焊完后应及时清理检查、清除缺陷后再焊。 9、焊接过程中，尽可能采用平焊位置。 10、焊接时，不得使用药皮脱落或焊芯生锈的焊条和受潮结块的焊剂及已熔烧过的渣壳；焊丝、焊钉在使用前应清除油污、铁锈。 12、焊接时，焊工应遵守焊接工艺，不得自由施焊及在焊道外的母材上引弧。 13、对接接头、T形接头、角接接头、十字接等对接焊缝及对接和角接组合焊缝，应在焊缝的两端设置引弧和引出板，其材质和坡口形式应与焊件相同。引弧和引出的焊缝长度：埋弧焊应大于50mm，手工电弧焊及气体保护焊应大于20mm。焊接完毕应采用气割切除引弧和引出板，并修磨平整，不得用锤击落。 14、焊缝出现裂纹时，焊工不得擅自处理，应查清原因，订出修补工艺后方可处理。 15、焊接完毕，焊工应清理焊缝表面的溶渣及两侧的飞溅物，检查焊缝外观质量。 二、根据焊接结构件的特点、材料及现场条件的可能，焊接方法可选择手工电弧焊、埋弧自动焊和二氧化碳气体保护焊。 三、返修 1、焊接过程中或焊后发现缺陷必须及时返修。 2、焊缝缺陷可用风铲或碳弧气刨清除，对于淬火倾向大的钢材，使用碳弧气刨时必须将焊件预热至150℃以上。
3、发现缺陷，特别是裂纹应进行质量分析，找出原因，订出措施后返修，裂纹清除前应仔细查找其首尾，在尾端钻孔以防扩展，然后再清除、焊补。 4、要求焊后热处理的构件，应在热处理前返修，如果在热处理之后发现缺陷，待返修后应重新热处理。 四、焊接检查 1、焊接检查员应根据构件技术条件、工艺文件和本守则规定内容进行检查。 2、检查工作内容： ①焊前检查焊接材料、焊接零部件、构件及装配质量； ②焊接过程中检查焊接规范、焊接顺序和分段方法； ③焊后检查焊接质量、合格后打上检查员印记。 五、安全操作技术 执行《焊工安全操作规程》 六、焊后工作 1、焊件摆放整齐，堆放要安全，场地打扫干净。 2、填好交接班记录。 现场安装手工电弧焊焊接技术 一、本章适用于普通碳素结构钢（GB700—800）优质碳素结构钢（GB699—88），低

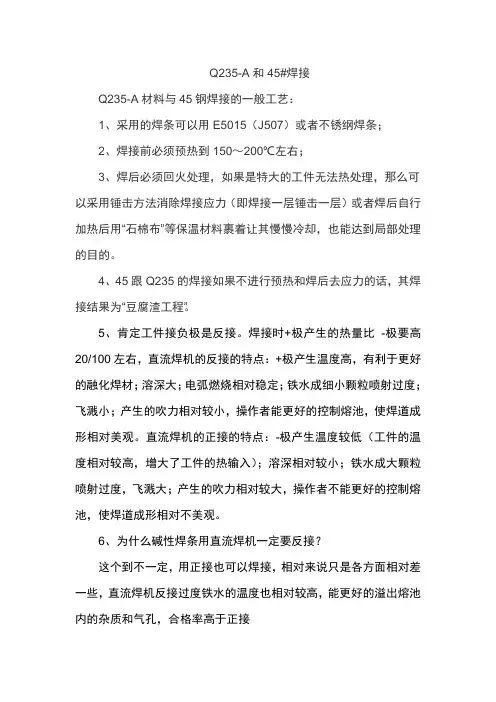

Q345和45钢焊接 45号钢含碳量高，易产生热裂纹，一般采用焊前预热，焊后缓冷，使用低氢型焊条，焊接过程中对焊层进行锤击以释放应力。异种焊接里面比较简单的焊接形式,要先编制焊接工艺卡,参照焊接工艺评定就可以了最简单的方法是火焰把要焊接的材料加热到明红但是不要发白.直接用507烧焊.烧好后埋在干石灰里缓冷调质.即可在实际工作中直接用J506焊接就可以了，不需要焊后热处理。 能否焊接主要是看材料的含碳量,要求低于0.2%,也就是起码B级以上的钢材,45#钢化学成分：C：0.42~0.50%，Si：0.17~0.37%，Mn：0.50~0.80%，Cr不大于0.25%，Ni不大于0.30%，Cu不大于0.25%。 一般的碳钢,即使含碳量大于0.22%,也是好焊的.正确的理解和说法应该是碳当量决定钢材的可焊程度.碳当量<0.4%,属于易焊接,不需要什么特殊工艺方法,如Q235,Q345,15,20,25,30#钢都是易于焊接的.35~45#钢,焊接性能就不好了.但它们是可以焊接的.应采取予热和退火的措施. 焊接材料的匹配应就低强度的原则,Q235与45#钢,应选与Q235对应的E43,Q235与Q345也应选E43. 45号钢：高强度中碳调质钢，具有一定的塑性和韧性，较高的强度，切削性良好，采用调质处理可获得很好的综合力学性能，淬透性较差，水淬易产生裂纹，中、小型零件调质后可得到较好得韧性及较高的强度，大型零件（截面尺寸超过80mm）以采用正火处理为宜，但45钢得焊接性能较低，仍可焊接，不过焊接前应将焊件进行预热，且焊后应进行退火处理，以消除焊接应力。－－－－《机械设计手册》 Q235-A材料与45钢焊接的一般工艺：1、采用的焊条可以用E5015（J507）或者不锈纲焊条；2、焊接前必须预热到150～200℃左右；3、焊后必须回火处理，如果是特大的工件无法热处理，那么可以采用锤击方法消除焊接应力（即焊接一层锤击一层）或者焊后自行加热后用“石棉布”等保温材料裹着让其慢慢冷却，也能达到局部处理的目的。 焊接工艺掌握不好是很容易开裂的。将具体工艺简述如下： 45钢由于含C量较高,其焊接性较差,容易产生热裂纹、冷裂纹、气孔、焊接接头脆化等缺陷. 1.焊接电源：采用直流反接电源。 2.焊材的选择: J507，直径为Ф 3.2mm.使用前要烘干。 3.坡口：坡口开在45钢侧，以尽量减少45钢的熔入量。 4.焊接电流的选择：在同等条件下要比单独焊接A3钢时小10-15%。 5.焊前处理：焊件最好要经过前处理，如去除油污、氧化皮，并清理干净。 6.焊前预热：用火焰加热到200℃左右。加热范围为坡口两侧100mm左右。 7.焊后热处理：焊后立即进行热处理600-650℃左右。然后缓冷。 ⑴预热预热有利于减低中碳钢热影响区的最高硬度，防止产生冷裂纹，这是焊接中碳钢的主要工艺措施，预热还能改善接头塑性，减小焊后残余应力。通常，35和45钢的预热温度为150～250℃含碳量再高或者因厚度和刚度很大，裂纹倾向大时，可将预热温度提高至250～400℃。 若焊件太大，整体预热有困难时，可进行局部预热，局部预热的加热范围为焊口两侧各
