汽车冲压工艺
Ⅰ、总的工艺流程

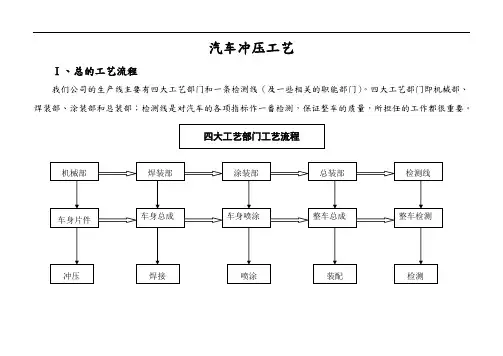

我们公司的生产线主要有四大工艺部门和一条检测线（及一些相关的职能部门）。四大工艺部门即机械部、焊装部、涂装部和总装部；检测线是对汽车的各项指标作一番检测，保证整车的质量，所担任的工作都很重要。
★冲压：冲压是通过模具对板材施加压力或拉力，使得板材塑性成形，有时对板料施加剪切力而使板材分离，从而获得一定尺寸、形状和性能的一种零件加工方法。
Ⅱ、冲压工艺
汽车每一个车身片件，一般要利用多付不同的模具，通过多道不同的工序生产而成。下面主要介绍相关的生产冲压工艺。
前面我已经对冲压一词进行过解释，冲压是通过模具对板材施加压力或拉力，使得板材塑性成形，有时对板料施加剪切力而使板材分离，从而获得一定尺寸、形状和性能的一种零件加工方法。冲压加工的原材料一般为板材或带材，故也称板材冲压。
★模具：汽车车身片件的生产有一个很重要的工装设备——那就是模具，什么叫模具呢？模具是一种专用工具，用于装在各种压力机上，通过压力把金属或是非金属材料制出所需零件的形状制品，这种专用工具即统称模具。模具有很多种，具体后面再讲。
★塑性变形：在外力的作用下，金属产生形状与尺寸的变化称为变形。金属变形分为弹性变形和塑性变形。所有的固体金属都是晶体，原子在晶体所占的空间有序排列。在没有外力作用时，金属中原子处于稳定状态，金属物体具有自己的形状与尺寸。施加外力，会破坏原子间原来的平衡状态，造成原子排列畸变，引起金属形状与尺寸的变化。 1、假若除去外力金属中原子立即恢复到原来稳定平衡的位置，原子排列畸变消失，金属完全恢
复了自己的原始形状和尺寸，则这样的变形称为弹性变形。 2、继续增加外力，原子排列的畸变程度增加，移动距离有可能大于受力前的原子间距离，这时晶体种一部分原子相对于另一部分产生较大的错动。外力除以后，原子间的距离虽然仍可恢复原状，但错动了的原子并不能再回到其原始位置，金属的形状和尺寸也都发生了永久改变。这种在外力作用下产生不可恢复的永久变形称为塑性变形。
一、冲压工艺的分类
根据通用的分类方法，冲压工艺一般可分为分离工序和成形工序（又分弯曲、拉深、成形等等）两大类。分离工序是在冲压过程中使冲压件与坯料沿一定的轮廓线相互分离，同时冲压件分离断面的质量也要满足一定的要求；成形工序是使冲压坯料在不破坏的条件下发生塑性变形，并转化成所要求的成品形状，同时也应满足尺寸公差等方面的要求。
按照冲压时的温度情况有冷冲压和热冲压两种方式。这取决于材料的强度、塑性、厚度、变形程度以及设备能力等，同时应考虑材料的原始热处理状态和最终使用条件。
1.冷冲压金属在常温下的加工，一般适用于厚度小于4mm的坯料。优点为不需加热、无氧化皮，表面质量好，操作方便，费用较低。缺点是有加工硬化现象，严重时使金属失去进一步变形能力。冷冲压要求坯料的厚度均匀且波动围小，表面光洁、无斑、无划伤等。
2.热冲压将金属加热到一定的温度围的冲压加工方法。优点为可消除应力，避免加工硬化，增加材料的塑
性，降低变形抗力，减少设备的动力消耗。
我们这里主要讲冷冲压。
一般工件的一般工序为：拉伸――切边――冲孔——翻边——整形等等。但是一些工序的顺序是不一定的，要依照工件的成型地难易程度及工序的设计等等一些因素而定。
BL：下料模 FO：成型模（不带拉延） DR：拉延模 TR：剪边（修边模） RST：整形模
FL：翻边模 PI：冲孔模 C/PI：侧冲孔模（斜楔） C/RST：侧整型模（斜楔）C/TR：侧剪边模 HEW：包边模（多用于顶盖或引擎盖）TRF？？？这个真没碰到过
具体工序分类参见下表：
分离工序分类
成形工序—弯曲
冲压成形工序--拉深
汽车制造的冲压工艺培训资料 培训讲师-倪慨宇2012年12月培训范围：冲压工艺、车间、工装管理员 主要内容及介绍： 1、冲压前期工作 1.1开卷--洗 2、汽车制造中的冲压工艺 2.1 冲压工艺的基本知识 2.2汽车覆盖件 2.2.1介绍 2.2.2覆盖件分类及工艺特性 2.2.3特点及要求 2.3覆盖件冲模 2.3.1拉延模 2.3.1.1工艺补充与拉延筋 2.3.1.2拉延质量及穿、冲工艺孔
2.3.2修边模 2.3.2.1修边模介绍 2.3.2.2修边模的分类 2.3.3翻边模 2.3.3.1翻遍模的介绍 2.3.3.2翻遍模的分类 2.4汽车制造冲压工艺的新发展2.4.1模块式冲压 2.4.2亚毫米冲压 2.4.3特种冲压成型技 2.4.4液压式成型技 2.4.5电磁式成型技术 2.5 A级曲面介绍
1、冲压前期工作（开卷----清洗） 第一步首先需要做的就是开卷工艺，所谓开卷就是将送到工厂中的钢板卷还原成钢板，同时对钢材进行表面的清洗并进行初步的粗裁剪。 在钢板出厂前，往往会涂有防锈油，同时运输期间外界的污染物物也会附着在钢板上，这些杂质的存在会导致车辆在喷涂和焊接上导致喷漆不均和焊点不牢，因此在冲压钢板之前需要清洗掉它们。同时清洗钢板必须使用专用的洗涤溶剂，不可用酸性或者碱性溶剂，因为酸性或碱性会给车用钢板造成损伤，影响车身的质量造成钢板腐蚀。 粗剪后的钢板就像上图一样将按照生产计划投放到各条生产线上。目前开卷工艺的生产频率可达60片/分钟，而粗剪的精度也可达到0.1mm，与一根头发丝的粗细相当。 2、汽车制造中的冲压工艺 2.1冲压工艺的基本知识 汽车制造中有60%-70%的金属零部件需经塑性加工成形，冲压加工是完成金属塑性成形的一种重要手段，它是最基本、最传统、最重要的金属加工方法之一。车身上的各种覆盖件（图片）、车内支撑件、结构加强件，还有大量的汽车零部
汽车冲压工艺 Ⅰ、总的工艺流程 我们公司的生产线主要有四大工艺部门和一条检测线（及一些相关的职能部门）。四大工艺部门即机械部、焊装部、涂装部和总装部；检测线是对汽车的各项指标作一番检测，保证整车的质量，所担任的工作都很重要。 ★冲压：冲压是通过模具对板材施加压力或拉力，使得板材塑性成形，有时对板料施加剪切力而使板材分离，
从而获得一定尺寸、形状和性能的一种零件加工方法。 Ⅱ、冲压工艺 汽车每一个车身片件，一般要利用多付不同的模具，通过多道不同的工序生产而成。下面主要介绍相关的生产冲压工艺。 前面我已经对冲压一词进行过解释，冲压是通过模具对板材施加压力或拉力，使得板材塑性成形，有时对板料施加剪切力而使板材分离，从而获得一定尺寸、形状和性能的一种零件加工方法。冲压加工的原材料一般为板材或带材，故也称板材冲压。 ★模具：汽车车身片件的生产有一个很重要的工装设备——那就是模具，什么叫模具呢？模具是一种专用工具，用于装在各种压力机上，通过压力把金属或是非金属材料制出所需零件的形状制品，这种专用工具即统称模具。模具有很多种，具体后面再讲。 ★塑性变形：在外力的作用下，金属产生形状与尺寸的变化称为变形。金属变形分为弹性变形和塑性变形。所有的固体金属都是晶体，原子在晶体所占的空间有序排列。在没有外力作用时，金属中原子处于稳定状态，金属物体具有自己的形状与尺寸。施加外力，会破坏原子间原来的平衡状态，造成原子排列畸变，引起金属形状与尺寸的变化。 1、假若除去外力金属中原子立即恢复到原来稳定平衡的位置，原子排列畸变消失，金属完全恢复了自己的原始形状和尺寸，则这样的变形称为弹性变形。 2、继续增加外力，原子排列的畸变程度增加，移
冲压模具讲座 第一章 概论 一.冲压加工的重要性及优点。 1.重要性：冲压工艺应用范围十分广泛，在国民经济的各个部门中，几乎都有冲压加工产 品。如汽车，飞机，拖拉机，电器，电机，仪表，铁道，邮电，化工以及轻工日用产品中均占有相当大的比重。 2.优点：1）生产率高。2）精度高，质量稳定。3）材料利用率高。4）操作简便，特别适 宜于大批量生产和自动化。 二.冲压加工的概念。 1. 概念：即利用压力机及其外部设备，通过模具对板材施加压力，从而获得 一定形状 和尺寸零件的加工方法。 冲压加工的三要素：冲床，模具，材料。 冲压是生产中应用广泛的一类加工方法，主要用于金属薄板料零件的加工。在产品零件的整个生产系统中，冲压只是一个子系统，所涉及的也仅是产品制造过程的一部分。随着市场对产品成本和周期等要求的提高，从系统的整体优化中确定相关的各要素已成为技术和管理发展的重要方向。 影响冲压加工的因素： 三.冲压工序的分类。 冲压工艺按其变形性质可以分为材料的分离与成形两大类，每一类中又包括许多不同 冲压加工系统 人 冲 压 工 艺 安 全 自 动 化 安 装 润 滑 生 产 管 理 质 量 管 理 价 格 管 理 运 输 废 料 处 理 噪 音 对 策 后 序 工 艺 压 力 机 模具 材料 辅助 装 置 具 软 件 硬 件
的工序。 冲压的基本工序： 1.冲裁:包括落料和冲孔两个工序。 1）落料：模具沿封闭线冲切板料，冲下的部分为工件，其余部分为废料，设计时尺寸以模仁为准，间隙取在冲子上； 2）冲孔：模具沿封闭线冲切板料，冲下的部分是废料，设计时尺寸以冲子为准，间隙取在模仁上。 2.剪切:用模具切断板材,切段线不封闭. 3.切口:在坯料上将板材部分切开,切口部分发生弯曲. 4.切边:将拉深或成形后的半成品边缘部分的多余材料切掉。 5.剖切：将半成品切开成两个或几个工件，常用于成双冲压。 切口切边剖切 6.弯曲：用模具使材料弯曲成一定形状（V型/U型/Z型弯曲）。 7.卷圆：将板料端部卷圆。 8.扭曲：将平板的一部分相对于一部分扭转一个角度。 弯曲卷圆扭曲 9.拉深：将板料压制成空心工件，壁厚基本不变。 10.变薄拉深：用减小直径与壁厚，增加工件高度的方法来改变空心件的尺寸，得到要求的底 厚，壁薄的工件。 11.孔的翻边：将板料或工件上有孔的边缘翻成竖立边缘。 拉深变薄拉深孔的翻边 12.外缘翻边：将工件的外缘翻起圆弧或曲线状的竖立边缘。 13.缩口：将空心件的口部缩小。 14.扩口：将空心件的口部扩大，常用于管子。 外缘翻边缩口扩口 15.起伏：在板料或工件上压出筋条，花纹或文字，在起伏处的整个厚度上都有变薄。 16.卷边：将空心件的边缘卷成一定的形状。 17.胀形：将空心件（或管料）的一部分沿径向扩张，呈凸肚形。
封面： 汽车—ZY—Ⅰ—模具知识 适用对象：初级技能人员 培训目的：提高专业技能 培训学时：32学时 编写人：郝军伟 编写时间：2011年5月
2011年冲压作业部技能层级理论知识模具培训教材 总目录 第一章模具通用知识 1.1 模具的概念和分类 1.2 模具的作用 1.3 冲压与冲模的概念 1.4 冲压加工的特点 1.5 汽车覆盖件冲压生产特点 1.6 模具的技术水平的高低 第二章冲压作业部模具简介 第三章模具专业知识 初级（Ⅰ-Ⅱ）技能人员应知应会 3.1汽车覆盖件模具分类 3.2模具操作规程 3.3模具的安全注意事项 中级（Ⅲ-Ⅳ）技能人员应知应会 3.4模具的基本结构 3.5模具主要部位的名称与作用 3.6模具使用中的维护、保养要求 高级（Ⅴ-Ⅵ）技能人员应知应会 3.7模具的工作原理 3.8模具异常处置方法 3.9模具生产中的质量控制
第一章：模具通用知识 1、模具的概念和分类 模具是用各种压力机和装在压力机上的专用工具，通过压力把金属和非金属材料制成所需形状的零件或制品的专用工具。按模具结构形式可分为冲模、塑料模、锻模和压铸模。 2、模具的作用 采用模具生产具有高效、节材、成本低、保证质量等一系列优点，是当代工业生产的重要手段和工艺发展方向。冲压工艺与模具、冲压设备和冲压材料构成冲压三要素。 3、冲压与冲模的概念 冲压是利用安装在压力机上的模具，对模具中的板料施加变形力，使板料在模具中产生变形或分离，从而获得具有一定形状、尺寸和精度的零件的一种加工方法。冲模是将材料批量加工成所需冲件的专用工具。 4、冲压加工的特点 优点：①冲压件的尺寸稳定、互换性好。 ②利用模具加工，可获得用其他加工方法所难以加工或无法加工的形状复杂 的零件。 ③冲压加工材料利用率高，废料少。 ④操作简单，易于实现机械化和自动化。 ⑤大批量生产下成本较低。 ⑥冲压材料可以是黑色金属、有色金属，还可以是非金属材料。 缺点：冲压加工时的噪声大和振动大，模具制造周期长、成本高。 5、汽车覆盖件冲压生产特点 ①尺寸精度高：必须有很高的尺寸精度以保证焊装或组装时的准确性和互换性。 ②形状精度高：与主模型一致。 ③表面质量好：棱线清晰，曲线光滑，不允许有压伤。 ④材料经过足够的塑性变形，刚性好。 6、如何评价模具的技术水平高低？ 模具技术水平的高低，最终表现出在以下几个方面。 ①模具制造周期
