机械加工工艺手册《机械加工工艺手册》 1 金属切削原理 1.1 刀具材料 1.1.1 各种刀具材料的物理机械性能 1.1.2 碳素工具钢与合金工具钢 1.1.3 高速钢 1.1.4 硬质合金 1.1.5 1.2 切削液 其他刀具材料 1.2.1 切削液作用、分类、配方和选用 1.2.2 切削液加注方法 2 材料及热处理 2.1 热处理 2.1.1 概述 2.1.2 热处理对钢铁材料切削加工性能的影响 2.2 金属表面处理 2.2.1 化学镀 2.2.2 化学处理 97 2.2.3 阳极氧化处理 2.2.4 喷镀 2.2.5 油漆涂装
3 毛坯及余量 3.1 毛坯种类和毛坯余量 3.1.1 轧制件 3.1.2 铸铁 3.1.3 锻件 3.1.4 冲压件 3.1.5 焊接件 3.2 工序间加工余量 3.2.1 外圆柱表面加工余量及偏差 3.2.2 轴端面加工余量及偏差 3.2.4 平面加工余量及偏差 3.2.5 有色金属及其合金的加工余量 3.2.6 切除渗碳层的加工余量 3.2.7 齿轮和花键精加工余量 4 机械加工质量98 4.1 机械加工精度 4.2 机械加工表面质量 4.2.1 已加工表面粗糙度 4.2.2 加工硬化 5 机械加工工艺规程制定 5.1 工艺规程的编制 5.2 零件结构的切削加工工艺性 5.2.1 工件便于装夹和减少装夹次数 5.2.2 减少刀具的调整与走刀次数
5.2.3 采用标准刀具，减少刀具种类 5.2.4 减少刀具切削空行程 5.2.5 避免加工时便于进刀、退刀和测量5.2.7 减少加工表面数和缩小加工表面面积5.2.8 增加刀具的刚度与耐用度 5.2.9 保证零件加工时必要的刚度 5.2.10 合理地采用组合件和组合表 6 车削 6.1 车削用量与车削参数计算 99 6.1.1 车床切削用量、车削力与车削功率 6.1.2 自动车床的车削用量 6.2 卧式车床与立式车床加工 7 铣削 7.1 铣床 7.1.1 铣床主轴联系尺寸与工作台T形槽尺寸7.1.2 铣床附件 7.1.3 铣床附加装置 7.2 铣刀及其辅具 7.2.1 铣刀类型、几何参数与规格 7.2.2 硬质合金可转位铣刀与刀片 7.2.3 其他铣刀 7.2.4 铣刀直径和角度的选择 7.2.5 铣刀的安装与铣刀辅具
目录 序言：设计目的 (1) 一、零件的分析 (1) 1、零件的作用 2、零件的工艺分析 二、确定毛坯，画毛坯——零件合图 (4) 1、选择毛坯 2、确定机械加工余量，毛坯尺寸和公差 3、零件的毛坯图（如附图二所示） 三、工艺规程设计 (6) 1、定位基准的选择 2、零件表面加工方法的选择 3、制定工艺路线 四、加工工序设计 (8) 1、选择加工设备及工艺装备 2、确定工序尺寸 五、确定切削用量及基本时间 (9) 1、时间定额计算 六、夹具设计 (9) 1、确定设计方案 2、计算夹紧力 3、定位精度分析
参考文献
设计目的 本次课程设计的目的在于：1.培养学生解决机械加工工艺问题的能力。通过课程设计，熟练运用机械制造技术基础课程中的基本理论以及在生产实习中学到的实践知识，正确地解决一个零件在加工中的定位、夹紧以及工艺路线安排、工艺尺寸的确定等问题，保证零件的加工质量，初步具备设计一个中等复杂程度零件的工艺规程的能力。2.提高结构设计能力。学生通过训练，能根据被加工零件的加工要求，选择高效、省力、经济合理而能保证加工质量的夹具，提高结构设计能力。3.培养学生熟悉并运用有关手册、规范、图表等技术资料的能力。4.进一步培养学生识图、制图、运算和编写技术文件等基本技能。 一、零件的分析 1、零件的作用 连杆盖零件，是汽车上的动力连接装置中的主要零件。ф20孔与动力源配合起定心作用。用ф81mm的半圆将动力传至输出装置。 零件的工艺分析 此零件为连杆盖合件之二-连杆盖，连杆盖的视图完整，尺寸、公差及技术要求齐全。此零件形状结构较为简单，零件各表面的加工并不困难，但是基准孔?81+0.021 0mm以及小头孔要求表面粗糙度Ra1.6μｍ偏高。基本思路为先加工大头孔再以其为基准来加工小头孔。在小头孔中间的大的沟槽需要用R67mm具去加工，同样在加工大头孔内表面的沟槽时也要用特殊的R25mm的刀具去加工。此外还应该注意： 1.该连杆盖为整体铸造成型，其外形可不在加工。铸件尺寸公差，铸件尺寸公差分为16级，由于是中批量生产，毛坯制造方法采用金属模铸造，由机械加工工艺简明手册查得，铸件尺寸公差等级为13级。 2.连杆大端孔对A基准的平行度公差为0.01mm。 3.大端孔两端的台阶面对B基准的对称度公差为0.3mm。
机械电子图书库--近500本机械书籍免费下载（持续增加） 有近五百本机械设计制造、加工工艺、材料、热处理、计量检测、质量管理、工控自动化、机械标准等方面的书籍资料。 大家可以免费下载： 机械设计、制造基础理论汇总帖 1.日本机械设计构思与设计方法 2.《全美经典》机械振动书(中文的） 3.机械设计手册(新) 全6卷ＰＤＦ格式 4.机械实用手册[日]土屋喜一 5.机械最优化设计及应用实例.pdf(值收藏的老书） 6.法兰连接设计计算手册 7.机械传动设计手册（上） 8.机械传动设计手册（下） 9.面向製造與裝配的產品設計.pdf(很有实际操作指导意义!) 10.变位齿轮原理和应用(很不错的资料,1958年) 11.弹性力学（PDF清晰版） 12.联轴器选用手册(介绍了联轴器的选择，是传动设计不可多得的好资料) 13.机械精度设计与检测基础（一本不错的书） 14.精巧机构设计实例（一本难得好书） 15.非标准刀具设计手册——机械工业出版社（pdf）＋书签 16.自动化夹具图集PDF--实用 17.自動省力機械300例(值得收藏的好资料！） 18.机械制图手册 19.《自动武器设计》此类书比较少见，感兴趣的朋友来收藏呀！ 20.非标准机械设备设计手册(不可多得的好资料呀） 21.现代机构手册(上).pdf 22.组合机床设计手册（大连组合机床研究所编制） 23.实用应力集中手册 24.五金手册excel版 25.【机械设计禁忌手册】(小栗富士雄小栗达男著） 26.液压气动系统设计禁忌470例（PDF扫描版） 27.凸轮机械设计(里面的机械结构的实例很多,非常好） 28.一本台湾人的电子模具书 29.《机械故障诊断学》 30.自动化机构图例 31.古董级资料《绘图鲁班经》 32.机械传动装置选用手册(关于传动装置极其全面的资料) 33农业机械的机械传动 34.复杂刀具设计手册(1000页） 35.现代机械设备设计手册(全三卷) 37.金属结构第一版，第二版、金属结构习题集三本(徐克晋主编PDF) 38.螺纹与螺纹联接100个问与答 39.机床动力部件图样（DWG）500多张图 40. 齿轮经典讲解，内容丰富，结构完美，适合授课-PowerPoint倾心力作

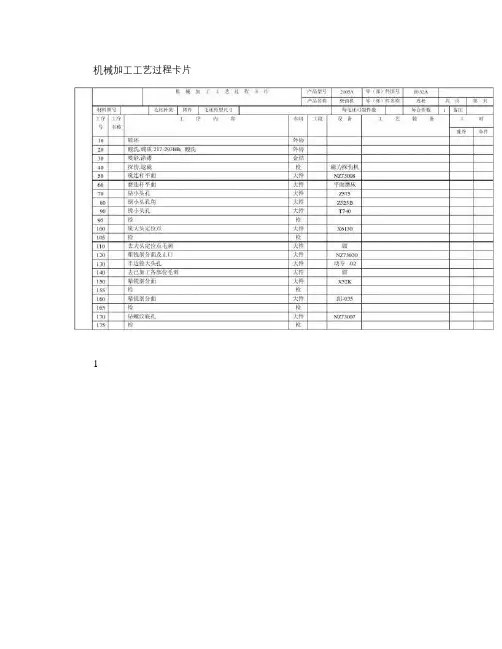

07机制3班机械加工工艺过程卡片产品型号零件图号KCSJ-01 产品名称零件名称手柄共 1 页第 1 页材料牌号45 毛坯种类锻件毛坯外形尺寸每毛坯件数 1 每台件数 1 备注年产1万 工序号工序 名称工序内容车间工段设备工艺装备 工时 准终单件 10 模锻毛坯锻加工 20 粗铣端面B 粗铣端面B保证厚度尺寸28 机加工 铣工X52 专用夹具，端铣刀，游标卡尺 30 粗铣端面A 粗铣端面B保证厚度尺寸27 机加工 铣工X52 专用夹具，端铣刀，游标卡尺 40 精铣端面B 精铣端面B保证厚度尺寸26.5 机加工 铣工X52 专用夹具，端铣刀，游标卡尺 50 精铣端面A 精铣端面B保证厚度尺寸26 机加工 铣工X52 专用夹具，端铣刀，游标卡尺 60 粗镗小头孔粗镗小头孔到尺寸φ21.2H11机加工镗工T68 专用夹具，镗刀，游标卡尺 70 粗镗大头孔粗镗大头孔到尺寸φ37H11，保证中心 距128±0.2 机加工镗工 T68 专用夹具，镗刀，游标卡尺 80 粗铣小头槽粗铣小头槽槽宽9H11 机加工铣工X62W 专用夹具，锯片铣刀，游标卡尺 90 精铣小头槽精铣小头槽槽宽9H11 机加工铣工X62W 专用夹具，锯片铣刀，游标卡尺 100 钻大头径向孔钻大头径向孔φ4机加工钻工 Z525 专用夹具，麻花钻，游标卡尺 110 精镗小头孔精镗小头孔至尺寸φ22H9机加工 镗工 T68 专用夹具，镗刀，游标卡尺 120 精镗大头孔精镗大头孔至尺寸φ38H9机加工 镗工 T68 专用夹具，镗刀，游标卡尺 130 倒角倒大小头孔角，去毛刺机加工 钻工 Z525 专用夹具，倒角钻头，游标卡尺 140 终检入库检验零件尺寸 设计（日期）校对（日期）审核（日期）标准化（日期）会签（日期） 标记处数 更改 文件号 签字日期标记处数 更改 文件号 签字日期
湖南科技大学机械加工工艺过程卡片产品型号零件图号 产品名称变速箱零件名称变速箱下盖共 3 页第 1 页材料牌号HT200 毛坯种类金属型铸件毛坯外形尺寸754×400×186 每毛坯件数 1 每台件数 1 备注 工序号工序名称工序内容车 间 工 段 设备工艺装备 工时 准终单件 01 铸造金属型铸造毛坯 02 回火热处理 03 探伤检验 04 表面喷丸处理 10 粗铣以顶面为粗基准，粗铣箱体结合面X7010 面铣刀、游标卡尺 20 粗铣以箱体结合面为基准，粗铣顶面X7010面铣刀、游标卡尺 30 钻孔结合上下箱体，钻、铰出两个定位孔2-φ12H8组合钻床麻花钻、铰刀、卡尺、塞规40 粗铣以结合面为基准两销定位，粗铣前后端面及凸台组合铣床面铣刀、游标卡尺 50 粗铣以结合面为基准两销定位，粗铣右端面组合铣床面铣刀、游标卡尺 60 半精铣以顶面为基准，半精铣箱体结合面X7010 面铣刀、游标卡尺 70 半精铣以结合面为基准两销定位，半精铣前后端面至图纸要求组合铣床面铣刀、游标卡尺 80 半精铣以结合面为基准两销定位，半精铣右端面至图纸要求组合铣床面铣刀、游标卡尺 90 半精铣以结合面为基准两销定位，半精铣顶面至图纸要求X7010 面铣刀、游标卡尺100 半精铣结合上下箱体，铣结合面凹槽至图纸要求X7010 立铣刀、游标卡尺110 精铣以顶面为基准，精铣箱体结合面至图纸要求X7010 面铣刀、游标卡尺 120 钻顶面孔 以结合面为基准，用心轴穿过φ110，钻14-φ18组装孔；钻顶 面螺纹孔4-M12-6H；钻两肋板中间凸台M20×1.5螺纹孔 组合钻床麻花钻、卡尺、塞规 设计（日期）校对（日期）审核（日期）标准化（日期）会签（日期） 1 / 26

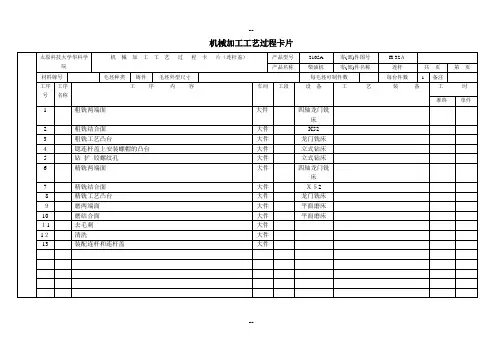

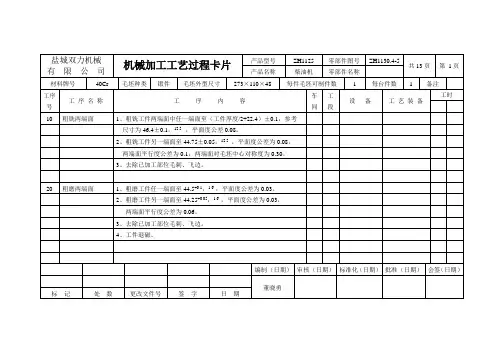

机械加工工艺过程卡片 产品型号零件图号 产品名称柴油机零件名称汽车连杆共 2 页第 1 页材料牌号45钢毛坯种类锻件毛坯外形尺寸260×96mm 每毛坯件数 1 每台件数 1 备注 工序号工名 序称 工序内容 车 间 工 段 设备工艺装备 工时 准终单件 5 铣铣连杆大、小头两平面,每面留磨量0.5mm X52K立式铣床专用夹具 10 扩扩大小头孔，以端面和侧面为基准。Z2390钻床专用夹具 15 铰铰大小头孔，以端面和侧面为基准。J2130铰床专用夹具 20 镗精镗大小头孔，以端面和侧面为基准可调双轴镗床镗模 25 铣铣连杆盖螺栓座端面，以端面和接合面为基准。X62机床专用夹具 30 铣铣开连杆体和盖，以端面侧面和小头孔为基准。X62W卧式铣床专用夹具 35 铣粗铣连杆体接合面，以端面和侧面为基准。X62铣床专用夹具 40 铣精铣连杆体接合面，以端面和侧面为基准。X52K铣床专用夹具 45 铣粗铣连杆盖接合面，以端面和侧面为基准。X62铣床专用夹具 50 铣精铣连杆盖接合面，以端面和侧面为基准。X52K铣床专用夹具 55 钻钻连杆螺纹孔，以端面和大小头孔为基准。Z3050摇臂钻床专用夹具 60 扩扩连杆螺栓孔，以端面和大小头孔为基准。Z2390钻床钻床专用夹具 65 绞铰连杆螺栓孔，铣孔倒角，以端面为基准。J3050铰床专用夹具 70 磨磨连杆接合面，以端面和侧面为基准M7350机床磁力吸盘 75 铣铣锁口槽，以两端面为基准。X62卧式铣床专用夹具 80 磨精磨大小头两端面，以端面和大小头孔为基准。M7350平面机床磁力吸盘 设计（日期）校对（日期）审核（日期）标准化（日期）会签（日期）标记处数更改文件号签字日期标记处数更改文件号签字日期
~ 机械制造工艺学课程设计任务书 设计题目：拨叉（二）（CA6140） 机械加工工艺规程编制及工装设计（年产量：4,000件） 设计内容： 1.编制机械加工工艺规程，填写工艺文献1套，绘 制零件毛坯图1张 2.设计夹具1套，绘制夹具装配图和主要结构零 件 图各1张 " 3.撰写课程设计说明书1份 设计时间： [
前言 机械制造工艺学课程设计是在我们完成了大学的全部基础课程、技术基础课以及大部分专业课之后进行的。通过机床加工工艺及夹具设计，汇总所学专业知识如一体(如《机械零件设计》、《金属切削机熟悉与理解，并为以后的实际工作奠定坚实的基础！床》、《机械制造工艺》等)。让我们对所学的专业课得以巩固、复习及实用，在理论与实践上有机结合；使我们对各科的作用更加深刻的 设计目的： 机械制造工艺学课程设计,是在学完机械制造工艺学及夹具设计原理课程，经过生产实习取得感性知识后进行的一项教学环节；在老师的指导下，要求在设计中能初步学会综合运用以前所学过的全部课程，并且独立完成的一项工程基本训练。同时，也为以后搞好毕业设计打下良好基础。通过课程设计达到以下目的： ； 1、能熟练的运用机械制造工艺学的基本理论和夹具设计原理的知识，正确地解决一个零件在加工中的定位，夹紧以及合理制订工艺规程等问题的方法，培养学生分析问题和解决问题的能力。 2、通过对零件某道工序的夹具设计，学会工艺装备设计的一般方法。通过学生亲手设计夹具的训练，提高结构设计的能力。
3、课程设计过程也是理论联系实际的过程，并学会使用手册、查询相关资料等，增强学生解决工程实际问题的独立工作能力。 一．零件的分析 （一）、零件的作用： 题目给定的拨叉（CA6140）位于车床变速机构中，主要起换挡使主轴回转运动按照工作者的要求进行工作。工作过程：拨叉零件是在传动系统中拨动滑移齿轮，以实现系统调速。转向。其花键孔?25与轴的配合来传递凸轮曲线槽传来的运动。零件的2个交叉头补位与滑移齿轮相配合。 — （二）、零件的工艺分析 CA6140车床拨叉（二）共有两个加工表面，它们之间有一定的位置
机械加工工艺过程卡及 工序卡 集团标准化小组：[VVOPPT-JOPP28-JPPTL98-LOPPNN]
机械加工工艺过程卡填写说明
（1）过程卡和工序卡的总页数； （2）当前页页序； （3）按零件图填写； （4）按设计任务书填写，包括了备品率和废品率； （5）按零件图填写； （6）填写“铸件”、“锻件”、“圆钢”、“板钢”等；（7）每毛坯可加工同一零件的数量； （8）工序号，可依自然数连续或不连续编号； （9）工序名称如“钻××孔”、“粗铣××面”、“攻××螺纹”等； （10）填写设备名称如“立钻”； （11）填写设备型号如“Z5125A”； （12）填写该工序所需设备数量； （13）基本时间t m和辅助时间t a之和，也称为操作时间。基本时间取自工序卡。辅助时间按工序卡所表明的工序操作动作，查各动作的时间定额标准并累加得到（未见占基本时间百分比数据）； （14）工时定额t t按公式t t=（t m+t a）[1+（α+β）﹪]计算。其中布置工作地时间、休息和生理需要时间按它们占作业时间的百分比（（α+β）﹪）查表得到，不计准备和终结时间； （15）设备负荷率=（13）×（4）÷（251天×8小时×60分×（12））； （16）根据需要填写。

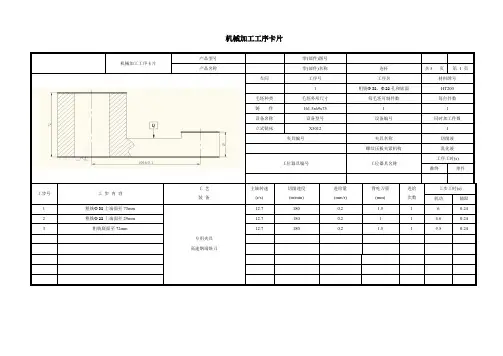

机械加工工序卡填写说明 卡相应内容的说明； （2）采用的切削液名称，如“水”、“水溶液”、“乳化液”等； （7）工序简图。要求：①主要简图是零件在机床上装夹位置的主视图，应有零件的外形轮廓，与本工序无关的结构要素不表示。②完整表示工序定位基准、夹压力方向和作用面、夹压方式（机械夹紧、液压夹紧、气动夹紧、电磁夹紧），也可规定夹压位置。③用特粗线条表示出加工面，注明工序尺寸及公差、加工面的相对位置精度、表面粗糙度等。④表示工序同时装夹零件的数目和排列方式。⑤若绘制简图的位置不够，可另页绘制（该页上保留工序卡表头，其它位置绘简图），顺序在本工序卡片之后，有页码。 （8）若需要专用夹具，填写夹具名称，如“钻夹具”。否则不填； （9）本工序工序内容序号，依自然数连续编号；要技术要求，如热处理的硬度和变形要求、电镀的镀层厚度。设计或工艺要求加工面配做配钻时，要在配做配钻前该面的最后工序另起一行注明，如“××孔与××件配钻”； （11）填写设备型号如“Z5125A”； （12）专用的填写编号，由于没有编号规则，可填写刀辅具名称，并示以“专用”含义，如“成形铣刀”。标准的填写名称、规格，如“锥柄钻头Φ14.3×200”、“45°车刀”； （13）填写量检具名称，如“孔位检具”、“卡规”等，已有“专用”含义。标准的填写名称、规格、精度，如“卡尺 0~125，0.02”、“杠杆表0~0.8，0.01”。 （14）、（15）、（16）、（17）切削用量三要素，由分析计算或查表得到。 （18）工件切削部分的长度； （19）直接改变加工对象几何状况或材料性质的工艺过程所消耗的时间，用相应加工方法基本时间计算公式计算。切削加工时，
连杆加工的工艺流程 连杆加工的工艺流程是：拉大小头两端面——粗磨大小头两端面→拉连杆大小头侧定位面→拉连杆盖两端面及杆两端面倒角→拉小头两斜面→粗拉螺栓座面，拉配对打字面、去重凸台面及盖定位侧面→粗镗杆身下半圆、倒角及小头孔→粗镗杆身上半圆、小头孔及大小头孔倒角→清洗零件→零件探伤、退磁→精铣螺栓座面及R5圆弧→铣断杆、盖→小头孔两斜端面上倒角→精磨连杆杆身两端面→加工螺栓孔→拉杆、盖结合面及倒角→去配对杆盖毛刺→清洗配对杆盖→检测配对杆盖结合面精度→人工装配→扭紧螺栓→打印杆盖配对标记号→粗镗大头孔及两侧倒角→半精镗大头孔及精镗小头衬套底孔→检查大头孔及精镗小头衬套底孔精度→压入小头孔衬套→称重去重→精镗大头孔、小头衬套孔→清洗→最终检查→成品防锈。 连杆的工艺特点 (1)连杆体和盖厚度不一样，改善了加工工艺性。连杆盖厚度为31mm，比连杆杆厚度单边小3.8mm，盖两端面精度产品要求不高，可一次加工而成。 由于加工面小，冷却条件好，使加工振动和磨削烧伤不易产生。 连杆杆和盖装配后不存在端面不一致的问题，故连杆两端面的精磨不需要在装配后进行，可在螺栓孔加工之前。 螺栓孔、轴瓦对端面的位置精度可由加工精度直接保证，而不会受精磨加工精度的影响。 (2)连杆小头两端面由斜面和一段窄平面组成。这种楔形结构的设计可增大其承压面积，以提高活塞的强度和刚性。 在加工方面，与一般连杆相比，增加了斜面加工和小头孔两斜面上倒角工序；用提高零件定位及压头导向精度来避免衬套压偏现象的发生，但却增加了压衬套工序加工的难度。(3)带止口斜结合面。连杆结合面结构种类较多，有平切口和斜切口，还有键槽形、锯齿形和带止口的。该连杆为带止口斜结合面. 精加工基准采用了无间隙定位方法，在产品设计出定位基准面。在连杆杆和总成的加工中，采用杆端面、小头顶面和侧面、大头侧面的加工定位方式；在螺栓孔至止口斜结合面加工工序的连杆盖加工中，采用了以其端面、螺栓两座面、一螺栓座面的侧面的加工定位方法。这种重复定位精度高且稳定可靠的定位、夹紧方法，可使零件变形小，操作方便，能通用于从粗加工到精加工中的各道工序。由于定位基准统一，使各工序中定位点的大小及位置也保持相同。这些都为稳定工艺、保证加工精度提供了良好的条件。 十堰二汽东风发动机厂生产实习报告 浏览次数：2692次悬赏分：100|解决时间：2008-9-12 13:18 |提问者：百叶草仙 高分求，这两天要．满意再加100分
