避难硐室日常维护管理规定
为进一步加强避难硐室的日常维护管理切实做好硐室内部各种设备设施的检修维护、急救物资的更新补充确保避难硐室始终处于完好备用状态特做如下规定一、明确避难硐室维护管理人员配备及责任矿通防科是避险设施日常维护管理的牵头部门对避难硐室各项工作全面负责安设专人对避难硐室进行巡检发现问题及时协调相应部门进行处理并对避难硐室的日常管理维护进行监督通防工区负责避难硐室的日常维护管理工作安设专职维护人员对避难硐室进行值班对避难硐室全面负责。二、定期进行避难硐室相关知识培训由通防科组织专业大课全体员工分期参加培训对避难硐室内各类物资器材、设备设施的使用及安全注意事项方面进行专项培训。加强对避难硐室专职维护人员的技术培训培训内容为避难硐室各系统、结构、操作规程等熟悉避难硐室内各设备的日常维护掌握简易维修方法。联系厂家对专职维护人员进行现场培训培训内容为避难硐室内各设备性能、原理与简易维修方法。三、避难硐室的系统功能测试硐室内的氧气供给、监测监控、通讯、人员定位及其它系统必须始终保持完备状态每日由避难硐室专职维护人员进行逐项测试填写测试记录并签字备查。l压风、供水、供氧、供电、通讯、监测监控、人员定位、制冷除湿、等系统由通防科进行监管通防工区设置专职维护人员对各系统进行测试做到专业化维护管理。2通防工区专职维护人员每天应对紧急避险设施进行l次巡检设置巡检牌板做好巡检记录。煤矿负责人应对紧急避险设施的日常巡检情况进行检查。3必须按规定及时校检、更换硐室内各种仪器、仪表确保其正常运行。4应保证储存的食品、水、药品等始终处于保质期内外包装应明确标示保质日期和下次更换时间。四、避难硐室日常维护巡检制度通防工区区长必须设专人对避难硐室进行巡检每日对设备进行保养维护并负责检查各系统是否正常填写检查记录确保其始终处于正常待用状态。硐室内必须保持卫生、整洁仪器装备放置合理、整齐不得堆放杂物和出现淤泥、积水。禁止硐室内存放油脂类物品和兼做材料工具库。五、过期食品和药物更换制度硐室内急救药品每月进行一次检查发现药品失效、短缺立即更换、补充。对硐室内的食品, 应按使用说明书要求定期更换保证质量,严禁存放过期食品。通防科负责进行监督发现过期食品及失效药品追究维护人员相关责任。对过期食品和药物更换后必须详细记录更换食品和药物的时间及数量。六、除专业维护、专项检查参观人员外其他人员不得随意进入避难硐室。硐室防护门平常应处于半关闭状态至少每两天打开四道门开启压风系统15分钟。七、企管、财务等各部门要明确硐室内各种材料、设备、物质的供应程序确保避难硐室日常管理的物质维修保障。八、避难硐室纳入应急救援系统一作为应急救援体系要进行专业管理每年应定期组织对固定避难硐室内各类物资器材、设备设施的使用及安全注意事项方面的培训让每位井下作业人员均会利用固定避难硐室进行安全避险。二每年应针对相关片区人员进行一次进入避难硐室演练并制定演练方案。演习期间
人员进入硐室后严格执行《避难硐室应急响应组织流程》、《避难硐室操作规程》。
设备定期检查和校准制度1、压风供氧、供电、通讯、监测监控等系统由避难硐室专职维护人员每日进行测试。对相关仪表、传感器、冰箱、空气压缩机等设备逐项检查。
2、硐室内各种仪器、仪表每周至少校验一次确保其正常运行。
3、发现氧气瓶空气瓶压力小于11Mpa时应及时升井充气。充气完毕后要对氧气瓶空气瓶供氧、供气系统进行全面调试保证完好可靠。
4、相关部门对避难硐室供电所使用的电缆、开关及变压器每月进行一次防爆完好检查发现问题及时处理。
5、每月对配备的高压气瓶进行1次余量检查及系统调试气瓶内压力低于额定压力的95%时应及时更换。每3年对高压气瓶进行l次强制性检测每年对压力表进行l次强制性检验。
6、每10天应对设备电源进行l次检查和测试。
7、每年对紧急避险设施进行1次系统性的功能测试包括气密性、电源、供氧、有害气体处理等。
避难硐室操作规程一、为了正确使用硐室确保硐室内部各种系统、各种设备的安全、可靠保证避难人员的安全依据硐室内部各种系统、设备的操作说明特制订本操作规程。
二、本操作规程结合《避难硐室应急响应组织流程》配套操作使用。三、凡下井作业的相关工作人员事先都必须经过严格的培训考试合格并能够独立、正确使用避难硐室各种设备、系统确保实现安全避险的条件下方能够入井上岗作业。四、进入避难硐室一紧急状态下员工接到灾害信息必须根据所在地点按照相应的避灾路线和声光指示有序、快速撤离。在无法安全升井的条件下可以选择进入避难硐室进行避险。
二打开一道防爆密闭门进入避难硐室。防护门两侧的空气幕将自动打开阻隔有毒有害气体的进入。三进入避难硐室以后关闭一道防爆密闭门同时空气幕关闭。四
打开二道密闭门进入硐室内部。五进入硐室生存区后关闭二道密闭门。完成以上所有工作方可摘下自救器。五、安全进入硐室生存区以后必须在第一时间利用硐室内部的各种通信联络、监测监控设备及时与地面救援指挥中心取得并随时保持联系必须听从矿、科、队组值班、带班指挥人员的统一指挥必须保持镇定、有序尽量减少体力消耗。
六、按照本操作规程及避难硐室设备操作说明正确操作、使用各系统、设备确保各种设备处于正常工作状态。七、正确使用、操作硐室内部各种系统、设备: 一压风、供氧系统
1、进入避难硐室后观察巷道内压风管路上的压力表读数当读数大于、等于0.5MPa 时打开压风管路阀门向硐室供风、供氧当压力表读数低于0.5MPa时找到并打开氧气汇流架上的阀门利用氧气瓶向硐室供氧。
2、在矿井压风系统被破坏无法正常工作的情况下开启压缩氧气钢瓶为避难硐室提供所需氧气。
二监测监控系统按下七合一传感器左侧按钮观察传感器显示读数即为打开。三空气温度控制系统 1、当硐室内部温度超过30℃时开启空调风机调节硐室内部温度。2、当七合一传感器发出报警“避难区二氧化碳浓度超限”时开启空气净化器启动风机进行空气净化。四通讯系统该硐室内部安装有矿用防爆安全生产调度指挥电话根据实际情况严格按照避难硐室设备操作说明进行操作确保硐室能够实现与地面急救指挥中心的联络。五食品、饮水供应系统硐室内储存的食物和纯净水严格按照《避难硐室应急响应组织流程》规定进行分配使用。六应急系统硐室内部配备有隔绝式自救器在有毒、有害气体侵入或者缺氧的情况下打开、携带自救器有序撤离避难硐室。八、避难人员接到地面指挥中心撤离命令后必须佩带好自救器实现有组织的有序撤离。
避难硐室培训与应急演练制度一、煤矿必须按照《安全规程》在矿井井下设置临时或永久避难硐室并按照要求配套齐全。二、固定避难硐室应符合设计要求各类物资器材等均能满足相应设计人数的安全避险和停留时限。三、每年应定期组织对固定避难硐室内各类物资器材、设备设施的使用及安全注意事项方面的培训让每位井下作业人员均会利用固定避难硐室进行安全避险。四、培训内容主要以固定避难硐室内的各类设备的操作、求救信息的发出、自身个体保护、安全注意事项、危险源观测等方面详细进行。五、每年应针对相关片区人员进行一次进入避难硐室演练并制定方案详细记录演练过程和进行演练总结。六、演练内容根据井下灾害性质分类进行针对不同的灾害进行分别操作尽量做到模拟真实效果突出。七、对演练过程中发现和存在的各类问题应及时进行相应处理并积极改进。八、通过培训和演练使井下作业人员增强危险判定和自救互救意识减少矿井灾害对作业人员生命安全的威胁真正发挥井下避难硐室的避险作用。
避难硐室应急响应组织流程一、快速、有序进入避难硐室。一当发生各种灾害时在无法安全升井的条件下相关地点的作业人员按照应急预案以及所在地点的避灾路线
进入避难硐室。二当人数较多时各队组跟班队干、班组长要加强组织协调进入避难硐室必须有序以防止拥挤事件提高进入效率。三进入避难硐室后各队组跟班
队干、班组长必须及时清点人数同时认真检查、及时掌握本队组人员的健康情况。四各队组跟班队干、班组长要利用一切通信手段尽快与地面救援指挥中心取得联系及时、准确汇报事故及人员情况。五必须严格按照《避难硐室操作规程》操作各种系统、设备。二、有序、高效组织施救。一由矿当班带班矿领导、业务科室科长担任硐室现场的第一负责人如果上述人员不在现场由安全经验丰富、熟练掌握煤矿各种事故应急救援知识、对周边巷道环境熟悉的跟班队长、班组长或者安全生产骨干担任硐室现场的第一负责人。二现场第一负责人必须在最短时间掌握整个硐室的人员健康情况尽快与地面救援指挥中心取得联系及时、准确汇报事故及人员情况并接受地面救援指挥中心的指挥。三现场第一负责人必须进一步明确责任、分解工作成立临时救援指挥体系实现统一指挥、统一行动。要安排专人具体负责与地面救援指挥中心保持联系对硐室内部各种系统、设备运行情况进行检查控制对硐室空气环境进行检测等。四进入避难硐室的人员必须听从指挥必须保持冷静、有序尽量减少体力消耗。五现场第一负责人要组织对受伤人员进行必要、及时的急救。六现场第一负责人必须加强硐室内各种资源的管理做到统一管理、伤员优先、合理使用。七指挥人员要贯彻执行地面救援指挥中心的指令认真组织好现场施救工作。三、迅速、有序组织撤离。一在接到地面救援指挥中心的指令或者硐室无法保证人员安全生存的特殊情况下现场指挥人员必须按照指令、结合现场情况认真组织确保有序、快速撤离。二撤离前现场指挥人员必须规定联系方式确保撤离过程始终保持联系。三撤离前现场指挥人员必须提前安排好伤员救治转移。四撤离前现场指挥人员必须认真清点人数。四、紧急情况处置。遇到各种紧急、特殊情况必须由现场指挥人员统一指挥按照有关规定进行组织处置。避难硐室安全仪器仪表计量检验管理制度为了加强避难硐室内安全仪器、仪表、器材管理确保仪器、仪表、器材安全稳定可靠、正常运行时刻处于准确待用状态特制定此管理制度 1、对避难硐室内所有安全仪器、仪表、器材按其型号出厂日期进行系统普查登记入账做到帐、物一致。2、每周检验一次过渡区内氧气瓶、空气瓶压力氧气瓶减压阀压力表是否能正常使用。每日观察过渡区内甲烷传感器、CO传感器是否准确若精度、性能、参数与正常不符立即进行处理。3、每日检查生存区内压风自救装置压力表、流量计是否正常可用观察三个环境监测传感器是否准确若精度、性能、参数与正常不符立即进行处理。4、自救器应集中存放在座椅箱内箱内要保持清洁干燥温度在5—40℃相对湿度不大于80%.每月检查自救器外壳气密一次若受剧烈撞击怀疑漏气时应随时进行气密检查。并观察自救器压力表对含氧量低于合格范围的进行充氧。5、对存放的矿灯定期充电确保矿灯满电。
6、避难硐室内存在问题的仪器仪表必须当天处理完毕对当天不能处理完毕的必须汇报上级领导采取措施。维护人员发现问题拒不处理或隐瞒不报追究相关责任。
7、对各种仪器、仪表、器材必须建立检查维修管理制度记录在册。
避难硐室设备、设施故障处理制度硐室维护人员必须对硐室内仪器装备的检查、维护、使用等情况做详细的记录发现故障应及时处理或汇报上级主管部门保证所有仪器装备100%合格。各部门接汇报后必须立即组织相关技术人员对设备进行校准、维修。日常系统功能测试过程中发现设备、设施故障无法排除时应及时与厂家联系进行维修。设备发生故障必须由通防科组织分析分析事故原因提出预防措施并提出初步处理意见
不断为避难硐室的管理维护提供经验。在设备、设施故障处理期间相关人员必须严格按照以下制度执行一、压缩氧气供氧装置故障处理压缩氧气供氧装置是利用储存在钢瓶中的医用压缩氧气通过供氧控制装置为避险人员输出规定数值的氧气。在钢瓶硐室内放置的O2钢瓶出口经高压管路并联后集中至减压器减压器将来自于氧气瓶中的医用压缩氧气压力进行减压并输出稳定的压力至可调节浮子流量计。浮子流量计的氧气输出量根据避险人员
数量进行手动调节在静坐状态下每人的氧气消耗量大约为0.5L/min。由于减压器输出稳定的压力因此在浮子流量计调节值一定时通过浮子流量计的氧气输出量不会随着氧气瓶中的压力变化而变化。压缩氧气供氧装置出现的故障可分为可缩短时间继续使用和不可使用两种情况。如果该装置发生的故障为高压管路连接漏气、高压表故障、低压表故障等可以正常使用或者可以缩短时间继续使用的故障检查压风系统供氧装置确保其可正常运行使用。如果在压缩氧气供氧系统故障处理期间发生事故应当首先选择使用压风系统供氧装置供氧如果压风系统供氧装置由于外部管路断开不可使用可以按照操作说明继续使用压缩氧气供氧装置。如果该装置发生的故障为减压器、浮子流量计等故障时该装置无法正常使用此时应当检查压风系统供氧装置确保其可正常运行使用并且出现故障的装置应当有明确的标识标明该装置有故障。在压缩氧气供氧系统故障处理期间发生事故时应当首先选择使用压风系统供氧装置供氧。如果压风系统供氧装置由于外部管路断开不可使用避难人员又无法迅速离开避难硐室逃生此时应当利用氧气瓶内储存的氧气最大限度的寻求最大避难时间1、在一套压缩氧气供氧装置故障另一套完好的情况下根据避难人数使用完好的一套进行供氧如果人数过多采用第2条的方法进行补充调节生存硐室内的氧气浓度如果完好设备钢瓶内氧气使用完毕仍然未等到救援或者两套装置都发生故障不能使用则继续执行第2条。2、利用硐室内配备的工具箱内的工具截断高压管路手动调节氧气钢瓶的阀门的开关大小不经过减压阀直接释放氧气利用生存硐室内悬挂的氧气传感器控制生存硐室内的氧气浓度在18.5%—23%之间以寻求最大避难时间为外部的营救争取时间。使用第2条手动调节氧气瓶的方法会产生较大噪音并且无法精确控制氧气释放速度会减少避难硐室的额定防护时间在氧气瓶无法继续供氧时避难人员应当立即撤出避难硐室寻求其它方式避难。二、压风系统供氧装置故障处理压风系统供氧装置利用井下压缩空气通过Φ108管路接入矿井压风系统作为气源经过阀门后进入生存室内设置的水、灰尘、油的三级过滤经过预先设置的减压器、流量计、管路进入气体输出端为硐室内避险人员提供符合正常生存环境要求的空气质量。永久避难硐室内配备了2套压风系统供氧装置每套装置的供风量已经预设好使用时只需要打开供风阀门既可。压风系统供氧装置发生故障并在故障处理期间发生事故时应当根据避难人数开启相对应的压风装置。压风系统供氧装置故障主要包括矿井压风系统管路断开、三级过滤失效、压力表故障、减压器故障、浮子流量计故障、消音器故障等。出现故障的装置应当有明确的标识标明。如果压风系统供氧装置发生的故障为压力表故障、流量计故障等对供风影响不大的故障在故障处理期间发生事故时应当将阀门打开到最大继续使用。在压风系统供氧装置部分发生故障而避难人员又非常多不能提够充足空气时可以适当开启压缩氧气供氧系统利用硐室内的氧气传感器判断控制压缩氧气供氧系统的供氧量。如果压风系统供氧装置发生的故障为压风系统管路断开、减压器故障等故障时故障处理期间发生事故时应当选择使用压缩氧气供氧。压缩氧气使用完毕后避难人员应当立即撤出避难硐室寻求其它方式避难。如果压风系统供氧装置发生的故障为三级过滤失效、消音器故障等故障时故障处理期间发生事故时应当首先选择压缩氧气供氧。压缩氧气使用完毕后如果仍然需要继续避难可以选择按照操作提示打开压风系统供氧装置供氧以延长避难人员的生存时间但此时空气质量较差、会产生大的噪音对避难人员的身体健康有一定的影响。三、过滤降温除湿系统故障处理过滤降温除湿系统是对由于避险人员在密闭的硐室中长时间进行呼吸所产生的CO2及避险人员由硐室外带入的CO气体通过CO2和CO吸收剂进行过滤对由于人体温度通过皮肤进行散热及来自于外部空间的热源传入而形成的温升及对由于人体自身呼出饱和湿度的气体及人体自身汗液蒸发的湿度进行控制和调节。避难硐室内配备了2套过滤降温除湿装置在故障处理期间发生事故时避难人员避难时随着过滤降温除湿装置故障的数量增多避难时间相对降低当该装置不能继续过滤降温除湿时通过硐室内监测传感器判断
避难人员应当撤出避难硐室寻求其它方式避难。四、气幕洗气系统故障处理由于避险人员在开启避难硐室防护密闭门过程中会带入CO等有毒有害气体及烟尘极易造成对避险人员的二次伤害。气幕洗气系统主要功能是将压风管路压缩空气钢瓶中的压缩空气通过喷气气幕释放大量的气流将有毒有害气体驱之门外尽量避免有毒有害气体随着避险人员的进入而带入避难硐室内。正常情况下气幕洗气系统由压风系统供风若压风系统遭到破坏则打开压缩空气钢瓶阀门由储存在硐室中的压缩空气钢瓶供风。压风系统中的压缩空气经过渡舱开关至喷气气幕若压风系统遭到破坏则打开压缩空气钢瓶压缩空气钢瓶中的压缩空气通过减压器空气经过渡舱开关至喷气气幕空气由气幕向外喷出。除压风系统遭破坏外可能发生的减压器、单向阀、压力表等故障打开开关后故障不影响正常供风洗气在故障处理期间发生事故时可以按照说明正常使用故障导致空气钢瓶不能正常供风则气幕洗气系统不能使用。气幕洗气装置在故障处理期间发生事故时避难人员可强行进入避难硐室并将过滤降温除湿装置打开至最大利用其过滤随着避难人员进入避难硐室的有毒有害气体。此时人员进入的时间间隔应当适当增大为20分钟。五、环境监测装置设备及附属设备故障处理紧急避险设施环境监测装置可用于采集和显示硐室内、外灾害气体浓度如CO、CO2、CH4、O2、温度以及硐室内部压力等供硐室内避难人员掌握和判别灾害环境并根据硐室内配套救生设备及时采取自救措施最大限度地保证逃生人员的安全。环境监测装置由隔爆兼本质安全型多路电源箱、通信电缆及永久避难硐室内外的CH4传感器、CO传感器、CO2传感器、O2传感器、温度传感器、压力传感器湿度计等组成。目前矿井正在使用KJ76N型安全监测监控系统实现了矿井安全监测监控系统对避难硐室内外CH4、CO等环境参数进行实时监测。当发生灾害事故时为准确掌握避险人员进出避难硐室的情况设计在避难硐室两门口附近分别安设一台人员定位基站及读卡器与矿井人员定位系统相连。根据规定每七天对各传感器进行标校以确保传感器的准确性。在管理人员或值班人员发现环境监测系统不正常时及时向通防科汇报通防科必须安排监测工在发现问题2个班次内把问题处理好。在设备故障处理期间发生事故时如果一个或者部分探头故障可以利用避难人员随身携带的便携仪代替使用或者借助辅助硐室内的传感器读数估计生存硐室内的气体参数由于在甲烷传感器、CO传感器、氧气传感器上都设有温度传感器因此温度有多个读数。由于监测分站设在避难硐室内且拥有备用电源因此在外部线路中断的情况下避难人员仍然可以依靠各传感器确定避难硐室内的气候参数只是此时各参数无法上传到地面。六、避难硐室供电系统故障处理避难硐室供电系统含照明的主要功能是用于避难硐室日常供电、日常照明、监测监控设备供电并在遇险避难时提供应急供电和照明不小于96h。避难硐室供电系统含照明主要由照明信号综合保护装置、矿用隔爆兼本质安全型LED照明灯组成。其中矿用隔爆型真空电磁起动器输入为AC660V输出为660V相当于动力总开关必要时可以通过真空电磁起动器的控制通断电对设备进行保护短路、过载、漏电闭锁和维修照明信号综合保护装置输入为AC660V输出为127V相当于AC127V的供电开关并对AC127V线路进行漏电保护、短路保护、过载保护、信号保护矿用隔爆兼本质安全型LED 照明灯为LED冷光源大功率发光元件作为光源能够为避难硐室提供高效、低功耗、高寿命、安全的日常照明。机电设备设施由机电运输部负责管理定期进行检测试验。在发生故障时机电运输部应当立即组织人员对设备设施进行维修在发现事故起2个班次内维修完毕。七、救灾通讯系统故障处理避难硐室内布置有矿用本质安全型自动电话机、无线通讯基站和井下广播系统方便硐室内各个方位人员使用。避难硐室内设置有三套可供与地面取得联系的通讯系统由通讯队负责定期维护确保通讯畅通。通讯设备发生故障时由通讯队负责及时维修在故障处理期间要再有故障的设备上悬挂明显的提示标志并在24小时内恢复正常通讯。在故障处理期间发生事故时避难人员可选择能进行通讯的系统进行与
地面调度室取得联系。如果三套系统都无法正常通讯说明避难硐室外部通讯用信号线已经被破坏避难人员要树立坚定地信念相信一定会有救援人员到达。八、其它辅助设施故障处理为了给避难人员创造良好的生活环境保证避难人员健康安全在避难硐室内设置座椅、担架、急救包、食品、饮水、工具箱、指示标志牌、集便器等辅助设施。这些辅助设施或物品发生故障时要做到及时维修更换急救包、食品、饮水等要在有效期限规定范围内及时更换。避难硐室内的所有设备设施要按照《避难硐室日常维护管理制度》及各设施设备操作使用说明管理使用其它问题参考国家有关法律法规、新矿集团下发的相关文件以及赵官能源公司下发的相关文件执行。避难硐室技术资料管理制度一、避难硐室应建立以下记录及台帐 1、永久避难硐室日常维护管理记录2、避难硐室设备检查记录3、设备故障登记处理记录4、高压气瓶余量检查记录5、设备配件、食品更换记录二、通防科应建立以下避险系统维护管理制度
1、各单位避难硐室管理责任制
2、管理人员及各工种避难硐室责任制
3、避难硐室日常维护管理规定
4、避难硐室操作规程
5、赵官能源避难硐室培训与应急演练制度
6、避难硐室应急响应组织流程
7、“紧急避险系统”应急救援预案
8、避难硐室安全仪器仪表计量检验管理制度
9、避难硐室设备、设施故障处理制度10、避难硐室使用注意事项三、通防科应建立以下图纸1、矿井避灾路线图2、矿井避难硐室布置图3、避难硐室设备布置图四、要求1、避难硐室维护管理人员必须对避难硐室内部设备逐项仔细检查后填写并在相应记录上签字。2、内部设备出现故障必须及时填写《设备故障登记表》并汇报通防科采取措施。3、各避难硐室的技术资料、记录等均需存档保存对井下事故的记录应长期保存。避难硐室使用注意事项1、井下发生事故需立即撤离时现场人员要按照应急救援预案中规定的避灾路线迅速避难逃生。2、在具备直接升井或其它能直接撤离危险区域条件时要迅速直接撤离。3、在无条件直接撤离时现场领导要迅速组织人员立即按照应急预案中规定的路线撤离到最近的紧急避险设施。4、在撤离过程中禁止拥挤抢堵以防踩踏等意外伤亡事件的发生。
5、撤离过程中要注意沿途的指示标志到达永久避难硐室后按照入口指示箭头进入硐室。
6、避难期间不得随意调节室内的设备及仪表应按照操作规程操作。
7、在避难人员众多的情况下硐室内的温度及二氧化碳浓度会有较大幅度的升高所有避难人员应保持静坐状态禁止频繁走动、大声说话及剧烈运动。
8、避难期间人员轮流完成系统设备开启、调节、关闭和检查等操作。
9、避难期间由硐室指挥员分配压缩干粮和水分配原则为“优先将食物分给生命体征较弱者”。10、如遇特殊情况需要撤离避难硐室时避难人员要拿出储物柜中压缩氧自救器佩戴好后离开避难硐室。
大黄山豫新公司大黄山煤矿井下 永久性避难硐室管理规定 为贯彻落实《国务院关于进一步加强企业安全生产工作的通知》和《国家安全监管总局国家煤矿安监局关于建设完善煤矿井下安全避险“六大系统”的通知》精神，按《煤矿井下安全避险“六大系统”建设完善基本规范》，根据《煤矿安全规程》、《防治煤与瓦斯突出规定》有关规定。特制定井下永久性避难硐室（以下简称避难硐室）管理规定： 一、建设基本要求 1、避难硐室的设置应避开地质构造带、应力异常区以及透水威胁区，并要求尽量布置于岩层中，且顶板完整、支护完好，前后20m范围内应采用不燃性材料支护，符合安全出口的相关要求。 2、井下避难硐室应具备安全防护、氧气供给、有害气体处理、温湿度控制、避难硐室内外环境参数监测、通讯、照明及指示、基本生存保障等功能，保证在无任何外部支持的情况下维持避难硐室内额定避险人员生存96h以上。 3、矿井避灾路线图应包含井下所有避难硐室设置情况。避难硐室应有清晰、醒目的标识牌，并悬挂于避难硐室外。标识牌中应明确标注避难硐室位置和规格、种
类，井巷中应有避难硐室方位的明显标示，以便灾变时遇险人员能够迅速到达避难硐室。 4、避难硐室内应有简明、易懂的使用和操作步骤说明，以指导遇险人员正确使用避难设施，安全避险。 5、根据井下作业人员和巷道断面等情况，结合本矿井避灾路线的情况，本避难硐室布置在733副井码头门东50m处，避难硐室的额定人数为75 人，能满足所服务区域内同时工作的最多人员的避难需要，富裕系数不低于5％。 二、设计施工要求 1、避难硐室净高不低于2m，长度、深度根据同时避难最多人数以及避难硐室内配置的各种装备来确定，每人应有不低于0.5m2的面积。 2、避难硐室的形状采用半圆拱形，内部顶板和墙壁的颜色为浅色，以减轻受困人员的心理压力。 3、避难硐室设置与外界相通的单向排气管，室内一侧的管口靠近避难硐室底板。 4、避难硐室顶板应安装防水设施，不得有滴水现象。硐室地面应高于巷道底板0.2m，硐室内应设置单向排水管；避难硐室内应设计承重挂钩，以方便设备安装。 5、避难硐室两侧安全出口采用向外开启的2道隔离门结构，以形成与外界阻隔屏障。隔离门不低于反向风
永久避难硐室操作规程(2021) The safety operation procedure is a very detailed operation description of the work content in the form of work flow, and each action is described in words. ( 安全管理 ) 单位：______________________ 姓名：______________________ 日期：______________________ 编号：AQ-SN-0536
永久避难硐室操作规程(2021) 第一步：进入应急避难硐室缓冲区域，向左旋转外部防护门手轮，打开防护门。防护门两侧空气幕随即打开，阻隔有毒有害气体。 第二步：避难人员都进入后，首先旋转防护门单点锁紧手柄关闭防护门，随后向左旋转外部防护门手轮锁紧防护门，空气幕截止阀被压紧，空气幕关闭。 第三步：进入缓冲区人员打开缓冲区传感器，观察传感器，读数显示即为打开。 第四步：打开压风控制柜，打开压风管路阀门，观察压风管路风压，高于规定值0.5MPa，即打开布气管路气阀，进行硐室布气。观察压风管路出口压力指示，压力在1000Pa以下即正常。当出风压力表指示超过规定值即调整压风管路阀门开度达到规定值。 第五步：向左旋转二道防护门手轮，打开二道防护门，进入避
难区。 第六步：避难人员都进入避难区后，首先旋转防护门单点锁紧手柄，随后向左旋转二道防护门手轮锁紧二道防护门。 第七步：首先进入避难区人员，打开避难区矿灯。 第八步：打开避难区内传感器。 第九步：避难人员打开避难区另一侧的二道防护门，打开压风控制柜，打开压风管路阀门，观察压风管路风压，高于规定值0.5MPa，即打开布气管路气阀，进行硐室布气。观察压风管路出口压力指示，压力在1000Pa以下即正常。当出风压力表指示超过规定值即调整压风管路阀门开度达到规定值。 第十步：进入硐室人员配戴好压风自救袋。 第十一步：在硐室内担任指挥人员与地面保持联系，正常情况下，按照以上操作可以维持硐室内部人生存小时。并尽快采用地面压风机向硐室供风。 第十二步：若矿井压风中断，则采用氧气瓶供氧，在氧气瓶供氧期间，地面压风机启动，硐室缓冲区风压表显示压力，则打开面
二3-15040采面避难硐室管理制度 目录 第一章机构人员配备制度 (2) 第二章岗位责任制 (3) 第三章值班制度 (4) 第四章设备定期检查和校准制度 (5) 第五章系统功能测试制度 (6) 第六章设备故障处理制度 (7) 第七章硐室维护制度 (8) 第八章药品、食品更换制度 (10) 第九章避险系统安全培训与应急演练制度 (11) 第十章电修工操作规程 (13) 第十一章安全仪表计量检验管理制度 (15) 第十二章技术资料管理制度 (16) 第十三章避险硐室管理制度 (17) 第十四章避险硐室简易操作程序 (19) 第十五章二3-15040采面避难硐室使用说明 (20)
第一章机构人员配备制度 紧急避难硐室管理小组 总指挥：矿长 副总指挥：总工程师、安全副矿长、救护队负责人 成员：各专业副矿长、各专业副总、生产调度科科长、安监科科长、机电科科长、通风科科长、平禹一矿医院院长、综采二队队长、通风维修队队长、评估爆破队队长等。 日常管理工作由综采二队具体负责。 职责： 按照应急救援指挥部的指令，负责抢险救援工作、完善应急救援方案、发布抢险救援命令、根据抢险需要合理配置人、财、物等资源、组织抢险救援工作。核实遇险人员，汇报和通报事故有关情况。接受上级有关部门的指导，向上级救援机构发出救援请求。做好稳定矿区秩序、伤亡人员的善后和安抚工作。配合有关部门进行事故调查处理工作。
第二章岗位责任制 紧急避险系统管理小组应组织员工对各项紧急避险设施的使用说明进行学习，确保员工在遇到突发事件时能够正确、顺利的使用各项紧急避险设施。对硐室内的各项设备、设施以及环境卫生等划分岗位责任制，具体如下： 1、电气、管路部分：由机电区负责安排相应人员进行管理，并定期对紧急避险系统中的电气部分进行维护、保养或调校，发现问题及时处理，保证其始终处于正常待用状态。 2、通信、人员定位、摄像头部分：由调度室电话组负责进行日常维护、保养或调校，发现问题及时处理，保证通信、人员定位、摄像头始终处于正常待用状态。 3、瓦斯监测监控、供氧部分：由瓦斯治理科及通风区负责。 4、卫生部分：由机电区负责每日进行清扫，保证硐室内环境处于干净整洁状态，随时保持待用。 5、矿灯、自救器部分：由机电区定期对矿灯进行更换，及其保持正常充满电状态；每天对自救器进行外观检查，定期对自救器进行检验，保证其完好状态。 6、机电区负责避险硐室的日常维护及看护。
煤矿避难硐室安装安全 技术措施 集团公司文件内部编码：（TTT-UUTT-MMYB-URTTY-ITTLTY-
某煤矿避难硐室安装安全、技术措施安全工作必须贯彻“安全第一，预防为主”的方针，为了防止一切安全事故的发生，保障避难硐室安装工作顺利进行，特制定本措施。 1、安全管理小组: 组长：胡福杰、王海锵。 安全员:陈为达 成员:张先耀、郭蔬兵、郭帅威、王向涛。 2、职责: 2.1组长安全职责:
2.2技术负责人安全职责 2.2.3审查安全技术规程、操作规程和安全技术措施，保证技术上切实可行。 2.3安全员安全职责: 2.4生产安装人员安全职责:
2.4..2精心操作，严格执行工艺纪律和操作规程，做好各项记录。交接班必须交接安全情况，交班要为接班创造良好的安全生产条件。 3、管理要求 3.1项目经理填写入井人员名单报矿方备案，并由矿方组织培训，合格后经矿方批准，方可入井实施安装工作。 3.2一切材料、设备及辅料由矿方负责运送到井下安装地点。
3.3安装工作需要的工具、设备由项目经理填写清单报矿方审批后，方可入井使用，如果需要矿方提供帮助，提前与矿领导沟通协调。 3.4安装过程中需要接电和电器设备时，由矿方负责安排专人配合，指导作业，严格按照煤矿安全监察规程执行。 3.5按照计划时间要求保质保量完成安装工作，如遇特殊原因，请办理计划变更，并经矿方批准。 3.6项目安装全过程要遵守生产安全管理制度要求和按照安全生产责任制履行安全责任。如果因违背安全管理要求，出现一切后果将按国家有关规定处理。 3.7在井下安装过程中，安装人员不准离开工作区域到其它不熟悉的区域乱走、乱动，防止发生意外人身事故。 3.8所有安装人员要听从项目经理安排，保证顺利开展工作。 3.9安装人员对项目安装质量负责，提高质量意识。 3.10严格按操作规程操作，有义务提出提高产品质量的合理化建议。
文件编号：RHD-QB-K3235 （解决方案范本系列） 编辑：XXXXXX 查核：XXXXXX 时间：XXXXXX 永久避难硐室施工安全技术措施标准版本
永久避难硐室施工安全技术措施标 准版本 操作指导：该解决方案文件为日常单位或公司为保证的工作、生产能够安全稳定地有效运转而制定的，并由相关人员在办理业务或操作时进行更好的判断与管理。，其中条款可根据自己现实基础上调整，请仔细浏览后进行编辑与保存。 2-2上煤永久避难硐室施工安全技术措施 一、概述： 按照生产技术科给定的2-2上煤永久避难硐室设计图（图号：GS12-10），在2-2上辅运大巷与20110工作面辅运顺槽斜联络巷内施工2-2上煤永久避难硐室的气瓶室、配电室和卫生间。 二、施工要求： 1、气瓶室、配电室和卫生间严格按照生产技术科给定中腰线沿底板进行施工。 2、气瓶室、配电室和卫生间断面均为半圆拱，
断面规格均为：4900*4150mm（底板至积拱线高1700mm，半圆拱半径2450mm），配电室和卫生间深均为3000mm，气瓶室深6000mm。 3、气瓶室、配电室和卫生间均采用锚网支护。锚杆间排距800*900mm；锚杆采用φ20*2500mm 的右旋螺纹钢锚杆，三花布置，锚深2400mm，外露100mm，；锚固剂采用CK2370锚固剂，每根锚杆用1根；钢带采用φ12圆钢加工，顶部钢带规格为4870*90mm，帮部钢带规格为2530*90mm；网片采用φ6.5钢筋加工，网片规格为 4000*1000mm，每排2片。 4、气瓶室、配电室和卫生间开口处均采用锚索进行加强支护。。 三、施工安全技术措施： 1、开口时必须有盯岗干部在现场指挥，否则严

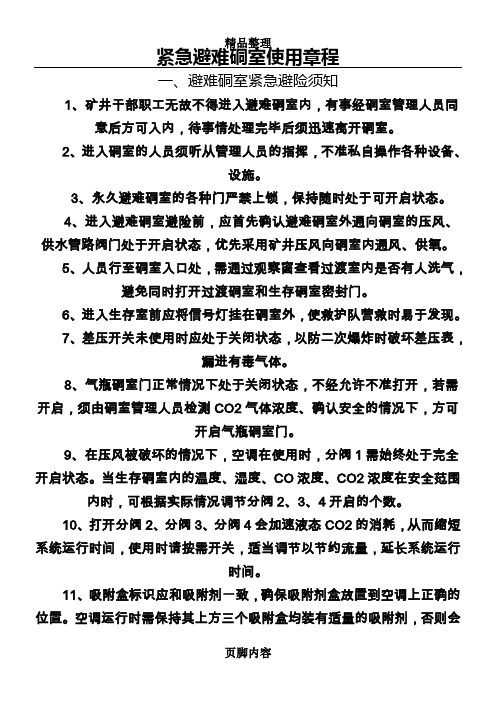

紧急避难硐室使用章程 欧阳光明（2021.03.07） 一、避难硐室紧急避险须知 1、矿井干部职工无故不得进入避难硐室内，有事经硐室管理人员同意后方可入内，待事情处理完毕后须迅速离开硐室。 2、进入硐室的人员须听从管理人员的指挥，不准私自操作各种设备、设施。 3、永久避难硐室的各种门严禁上锁，保持随时处于可开启状态。 4、进入避难硐室避险前，应首先确认避难硐室外通向硐室的压风、供水管路阀门处于开启状态，优先采用矿井压风向硐室内通风、供氧。 5、人员行至硐室入口处，需通过观察窗查看过渡室内是否有人洗气，避免同时打开过渡硐室和生存硐室密封门。 6、进入生存室前应将信号灯挂在硐室外，使救护队营救时易于发现。 7、差压开关未使用时应处于关闭状态，以防二次爆炸时破坏差压表，漏进有毒气体。 8、气瓶硐室门正常情况下处于关闭状态，不经允许不准打开，若需开启，须由硐室管理人员检测CO2气体浓度、确认安全的情况下，方可开启气瓶硐室门。 9、在压风被破坏的情况下，空调在使用时，分阀1需始终处于完全开启状态。当生存硐室内的温度、湿度、CO浓度、CO2浓度在安全范围内时，可根据实际情况调节分阀2、3、4开启的个
数。 10、打开分阀2、分阀3、分阀4会加速液态CO2的消耗，从而缩短系统运行时间，使用时请按需开关，适当调节以节约流量，延长系统运行时间。 11、吸附盒标识应和吸附剂一致，确保吸附剂盒放置到空调上正确的位置。空调运行时需保持其上方三个吸附盒均装有适量的吸附剂，否则会极大影响吸附效果。 12、当生存室内各气体浓度达到人体呼吸要求（O2浓度为18.5%～23%，CO浓度小于24ppm，CO2浓度小于1%）的安全浓度后，方可取下配戴的自救器。 13、食品为真空压缩饼干，每人每天一包；饮用水为550ml纯净水，每人每天三瓶。 14、硐室单向阀及地漏严禁堵塞。排水开关和排气开关应保持常开。 15、外接电力系统正常工作时，采用矿用LED灯照明；电力系统不能正常工作时，采用荧光棒及矿灯照明。要控制矿灯的使用，不必要的矿灯应当关闭，延长照明时间。 16、严禁带油安装、开关或修理氧气阀门、管路，否则可能会引起火灾。 17、最先进入避难硐室的避险人员要第一时间确定避险指挥人员，按照生存硐室内悬挂的《避难硐室操作规程》进行后续操作。 18、避难期间要保持安静、尽量减少和避免不必要的活动和体力消耗，以延长避难的时间。 19、避难人员要坚定克服困难和避灾自救的信念，同心协力、团结互助、服从命令、听从指挥。指挥人员应对食品、饮用水、药
内部编号：AN-QP-HT390 版本/ 修改状态：01 / 00 The Procedures Or Steps Formulated T o Ensure The Safe And Effective Operation Of Daily Production, Which Must Be Followed By Relevant Personnel When Operating Equipment Or Handling Business, Are Usually Systematic Documents, Which Are The Operation Specifications Of Operators. 编辑：__________________ 审核：__________________ 单位：__________________ 永久避难硐室操作规程通用范本
永久避难硐室操作规程通用范本 使用指引：本操作规程文件可用于保证本部门的日常生产、工作能够安全、稳定、有效运转而制定的，相关人员在操作设备或办理业务时必须遵循的程序或步骤，通常为系统性的文件，是操作人员的操作规范。资料下载后可以进行自定义修改，可按照所需进行删减和使用。 第一步：进入应急避难硐室缓冲区域，向左旋转外部防护门手轮，打开防护门。防护门两侧空气幕随即打开，阻隔有毒有害气体。 第二步：避难人员都进入后，首先旋转防护门单点锁紧手柄关闭防护门，随后向左旋转外部防护门手轮锁紧防护门，空气幕截止阀被压紧，空气幕关闭。 第三步：进入缓冲区人员打开缓冲区传感器，观察传感器，读数显示即为打开。 第四步：打开压风控制柜，打开压风管路阀门，观察压风管路风压，高于规定值 0.5MPa，即打开布气管路气阀，进行硐室布
避难硐室概括 1概述 根据《国务院关于进一步加强企业安全生产工作的通知》（国发[2010]23号）和《国家安全监管总局国家煤矿安监局关于建设完善煤矿井下安全避险“六大系统”的通知》（安监总煤装[2010]146号）的要求，以及山东省煤炭工业局关于印发《山东省煤矿井下紧急避险系统建设监督管理办法（试行）》的通知精神，结合兴隆庄煤矿实际，开发设计了永久避难硐室，以供发生灾变时人员安全避险使用。 2.主要用途 当井下发生火灾、爆炸、突出等灾害事故后，井下人员所佩戴的自救器在额定防护时间内步行不能安全撤至地面时，其提供一个安全避险空间，对外能够抵御高温烟气，隔绝有毒有害气体，对内提供氧气、食物、水，去除有毒有害气体等，创造基本生存条件，并为应急救援创造基本生存条件，并为应急救援创造条件、赢得时间。 3.使用环境条件 —适用于火灾、煤与瓦斯突出、瓦斯煤尘爆炸危险性的矿井—额定防护时间96小时，保持硐室内温度35C—下。—相对湿度：0—95% 4.工作条件 可在与外部的空气、水、食物、电力全部隔绝的状态下，依靠避难硐室内部储备为避险人员提供至少96小时以上的生存条 件支持。 5.主要技术参数
6.安全使用注意事项 6.1 一般情况下的安全使用方法 1?通过防火密封门上的观察窗口查看过度硐室内是否有人正在进行洗气。 2.搬动过渡硐室门手柄，打开过渡硐室门。 3.进入过渡硐室并关闭过渡硐室（此时请勿打开生存硐室门）4?打开压缩空气瓶阀门，开启喷淋装置，进行洗气。 5.打开生存硐室门，进入生存硐室内关闭生存硐室门。 6.按避难硐室操作手册，进行后续操作（详见本手册第二章 避难硐室图式操作说明） 警示：1.不经洗气就直接进入生存硐室，将会使灾害产生的毒气进入生存硐室，危害硐室内人员的生命安全。 2.用带油污的手或工具去开动氧气瓶阀、安装或修理氧气管路，可能会引起发火。 3.进入生存硐室后未按硐室内的操作手册进行操作，可能导致避难硐室不能发挥应有的作用，不能达到应有的防护时间和效果。 6.2异常情况下的紧急处理措施 1.如果用带油污的手去操作氧气瓶阀门、安装或修理氧气管路发生着火时，先关闭阀门，并使用灭火器，对准火源将其扑灭。 2.避险人员长时间在密闭状态下生存，要注意生存硐室内的氧 气浓度，氧气浓度应控制在18.5%—23%之间。如氧气浓度超 过此范围时，应及时调节供氧量或补充空气。 二、避难硐室图示操作说明 灾变发生后，避险人员应按闭灾路线图的指示迅速前往避难硐室。避险人员可以从两侧过渡硐室进入生存硐室。请按照以下图示说明进行操作。
避难硐室日常维护管理规定 为进一步加强避难硐室的日常维护管理，切实做好硐室内部各种设备设施的检修维护、急救物资的更新补充，确保避难硐室始终处于完好备用状态，特做如下规定： 1．明确避难硐室维护管理人员配备及责任通风科全面负责避难硐室各避险设施日常维护工作，安排专人对避难硐室进行巡检，发现问题及时协调相应部门进行处理并对避难硐室的日常管理维护进行监督，对避难硐室全面负责。 2．定期进行避难硐室维护相关知识培训 通风科组织专业维护知识讲课，全体维护人员参加培训，对避难硐室内各类物资器材、设备设施的使用及安全注意事项方面进行专业培训。加强对避难硐室专职维护人员的技术培训，培训内容为避难硐室各系统、结构、操作规程等，熟悉避难硐室内各设备的日常维护；联系厂家对专业维护人员进行现场培训，培训内容为避难硐室内各设备性能、原理与简易维修方法。 3．避难硐室的系统功能测试 硐室内的氧气供给、监测测控、通讯、人员定位及其它系统必须始终保持完备状态，每日由避难硐室巡检维护人员进行逐项测试，填写测试记录并签字备查。 （1）压风、供水、供氧、供电、通讯、监测监控、人员定位、制冷除湿等系统，由通风科进行监管，安排维护人员对各系统进行测试，做到专业维 护管理。 （2）维护人员每天应对紧急避险设施进行1 次巡检，设置巡检牌板，做好巡检记录。煤矿负责人应对紧急避险设施的日常巡检情况进行检查。（3）必须按规定及时校验、更换硐室内各种仪器仪表，确保其正常运行。 （4）应保证储存的食品、水、药品等始终处于保质期内，外包装应明确标示保质日期。 4．避难硐室日常维护巡检制度 必须设专人对避难硐室进行巡检，每日对设备进行保养维护，并负责检查各系统是否正常，填写检查记录，确保其始终处于正常待用状态。
紧急避难硐室使用章程 一、避难硐室紧急避险须知 1、矿井干部职工无故不得进入避难硐室内，有事经硐室管理人员同意后方可入内，待事情处理完毕后须迅速离开硐室。 2、进入硐室的人员须听从管理人员的指挥，不准私自操作各种设备、设施。 3、永久避难硐室的各种门严禁上锁，保持随时处于可开启状态。 4、进入避难硐室避险前，应首先确认避难硐室外通向硐室的压风、供水管路阀门处于开启状态，优先采用矿井压风向硐室内通风、供氧。 5、人员行至硐室入口处，需通过观察窗查看过渡室内是否有人洗气，避免同时打开过渡硐室和生存硐室密封门。 6、进入生存室前应将信号灯挂在硐室外，使救护队营救时易于发现。 7、差压开关未使用时应处于关闭状态，以防二次爆炸时破坏差压表，漏进有毒气体。 8、气瓶硐室门正常情况下处于关闭状态，不经允许不准打开，若需开启，须由硐室管理人员检测CO2气体浓度、确认安全的情况下，方可开启气瓶硐室门。 9、在压风被破坏的情况下，空调在使用时，分阀1需始终处于完全开启状态。当生存硐室内的温度、湿度、CO浓度、CO2浓度在安全范围内时，可根据实际情况调节分阀2、3、4开启的个数。 10、打开分阀2、分阀3、分阀4会加速液态CO2的消耗，从而缩短系统运行时间，使用时请按需开关，适当调节以节约流量，延长系统运行时间。 11、吸附盒标识应和吸附剂一致，确保吸附剂盒放置到空调
上正确的位置。空调运行时需保持其上方三个吸附盒均装有适量的吸附剂，否则会极大影响吸附效果。 12、当生存室内各气体浓度达到人体呼吸要求（O2浓度为18.5%～23%，CO浓度小于24ppm，CO2浓度小于1%）的安全浓度后，方可取下配戴的自救器。 13、食品为真空压缩饼干，每人每天一包；饮用水为550ml 纯净水，每人每天三瓶。 14、硐室单向阀及地漏严禁堵塞。排水开关和排气开关应保持常开。 15、外接电力系统正常工作时，采用矿用LED灯照明；电力系统不能正常工作时，采用荧光棒及矿灯照明。要控制矿灯的使用，不必要的矿灯应当关闭，延长照明时间。 16、严禁带油安装、开关或修理氧气阀门、管路，否则可能会引起火灾。 17、最先进入避难硐室的避险人员要第一时间确定避险指挥人员，按照生存硐室内悬挂的《避难硐室操作规程》进行后续操作。 18、避难期间要保持安静、尽量减少和避免不必要的活动和体力消耗，以延长避难的时间。 19、避难人员要坚定克服困难和避灾自救的信念，同心协力、团结互助、服从命令、听从指挥。指挥人员应对食品、饮用水、药品等集中统一分配使用，并注意节约。 20、不经洗气就直接进入生存硐室，将会使灾害产生的有毒有害气体进入生存硐室，危害硐室内人员的生命安全。 21、进入生存硐室后未按硐室内的操作规程进行操作，会导致避难硐室不能发挥应有的作用，不能达到应有的防护时间和效果。 硐室内主要参数安全值表
编订：__________________ 单位：__________________ 时间：__________________ 避难硐室密闭门安全技术 措施(正式) Deploy The Objectives, Requirements And Methods To Make The Personnel In The Organization Operate According To The Established Standards And Reach The Expected Level. Word格式 / 完整 / 可编辑
文件编号：KG-AO-4101-50 避难硐室密闭门安全技术措施(正 式) 使用备注：本文档可用在日常工作场景，通过对目的、要求、方式、方法、进度等进行 具体、周密的部署，从而使得组织内人员按照既定标准、规范的要求进行操作，使日常 工作或活动达到预期的水平。下载后就可自由编辑。 一、为完善二矿安全避险六大系统，根据安全生产需要，需施工避难硐室密闭门。为保证施工期间的安全和施工质量，特编制本安全技术措施并严格贯彻执行。 二、所有上岗人员必须严格执行《煤矿安全规程》、《煤矿安全技术操作规程》和《密闭门施工安全技术措施》。严禁违章指挥、违章作业、违反劳动纪律。 三、开门前，要由外向里逐米检查并加强开门点附近10m范围内的支护，发现开裂、离层喷浆体及时找掉，并补打锚杆加强支护。 四、避难硐室隔离门（密闭门）结构概况 张山子二矿避难硐室采用向外开启的两道门结构。外侧第一道门为防护密闭门（简称：外门），主要功能
是抵抗1MPa的冲击波和阻挡有毒有害气体；第二道门为密闭门（简称：内门），主要功能是抵抗0.3MPa的冲击波和阻挡有毒有害气体。两道门之间为过渡室，密闭门之内为避险生存室。 本防护密闭门为顺时针方向开启（“正”门），两道门框墙的厚度均为600mm；其两道门框墙的间距不小于4.0米。 避难硐室用防护密闭门安装时，应依照安装方法，安装后应铅直平整，门框与墙体结合牢固，门扇开启灵活，并保证两道门的密封性能。 五、安装方法 安装工具：小线、木楔、锤子、扳手、钳子、螺丝刀、手拉葫芦（3吨）、拖线板、线坠、水平尺、钢尺等； 1、门的运输 外门和内门运输到安装地点时采用3吨手拉葫芦，通过吊装从专用运输工具上卸下。运输中要防止破坏成品或碰撞伤人，到位卸下后，门下方应垫厚度不小
井下避难硐室设计 二〇一三年五月
目录 1矿井概况 ........................................................................................................................................ -. .1.. .-. . 2设计内容 ........................................................................................................................................ -. .1.. .-. . 3设计依据 ................................................................................................................................................... 1. 4避难硐室设计 ............................................................................................................................... -.. .2.. .-. 4.1避难硐室位置选择 .......................................................................................................... -. .2.. . 4.2避难硐室设计基本参数 ................................................................................................. -. .2.. . 4.3功能设计及配置.......................................................................................................................... 4. 5避难硐室的日常维护与管理 ............................................................................................................... 7.. 6避难硐室使用说明 ................................................................................................................................. 9. 6.1进入避难硐室须知 (9) 6.2操作指南 (9) 7 主要设备材料表............................................................................................... 错误. !未定义书签
( 操作规程 ) 单位：_________________________ 姓名：_________________________ 日期：_________________________ 精品文档 / Word文档 / 文字可改 永久避难硐室操作规程(2020新 版) Safety operating procedures refer to documents describing all aspects of work steps and operating procedures that comply with production safety laws and regulations.
永久避难硐室操作规程(2020新版) 第一步：进入应急避难硐室缓冲区域，向左旋转外部防护门手轮，打开防护门。防护门两侧空气幕随即打开，阻隔有毒有害气体。 第二步：避难人员都进入后，首先旋转防护门单点锁紧手柄关闭防护门，随后向左旋转外部防护门手轮锁紧防护门，空气幕截止阀被压紧，空气幕关闭。 第三步：进入缓冲区人员打开缓冲区传感器，观察传感器，读数显示即为打开。 第四步：打开压风控制柜，打开压风管路阀门，观察压风管路风压，高于规定值0.5MPa，即打开布气管路气阀，进行硐室布气。观察压风管路出口压力指示，压力在1000Pa以下即正常。当出风压力表指示超过规定值即调整压风管路阀门开度达到规定值。 第五步：向左旋转二道防护门手轮，打开二道防护门，进入避
难区。 第六步：避难人员都进入避难区后，首先旋转防护门单点锁紧手柄，随后向左旋转二道防护门手轮锁紧二道防护门。 第七步：首先进入避难区人员，打开避难区矿灯。 第八步：打开避难区内传感器。 第九步：避难人员打开避难区另一侧的二道防护门，打开压风控制柜，打开压风管路阀门，观察压风管路风压，高于规定值0.5MPa，即打开布气管路气阀，进行硐室布气。观察压风管路出口压力指示，压力在1000Pa以下即正常。当出风压力表指示超过规定值即调整压风管路阀门开度达到规定值。 第十步：进入硐室人员配戴好压风自救袋。 第十一步：在硐室内担任指挥人员与地面保持联系，正常情况下，按照以上操作可以维持硐室内部60-100人生存96小时。并尽快采用地面压风机向硐室供风。 第十二步：若矿井压风中断，则采用氧气瓶供氧，在氧气瓶供氧期间，地面压风机启动，硐室缓冲区风压表显示压力，则打开面
某煤矿永久避难硐室故障处理期间的安全技术措施永久避难硐室是我矿建成的第一个避难硐室，服务于我矿北三采区，为保证避难硐室设备、设施在发生故障时的可靠使用，特编写该 措施。避难硐室值班人员或者其它管理、维护人员在发现设备设施发 生故障时，必须立即向调度室汇报。由矿监控中心负责协调及时组织 人员对故障进行处理。在相关故障处理期间，相关人员必须严格按照 以下措施执行。 一、压缩氧气供氧装置故障处理期间的安全技术措施压缩氧气供 氧装置是利用储存在钢瓶中的医用压缩氧气，通过供氧控制装置为避 险人员输出规定数值的氧气。在钢瓶硐室内放置的O2钢瓶出口经高压管路并联后集中至减压器，减压器将来自于氧气瓶中的压缩氧气压力 进行减压并输出稳定的压力至可调节浮子流量计。浮子流量计的氧气 输出量根据避险人员数量进行手动调节，在静坐状态下每人的氧气消 耗量大约为0.5L/min。由于减压器输出稳定的压力，因此在浮子流量 计调节值一定时，通过浮子流量计的氧气输出量不会随着氧气瓶中的 压力变化而变化。避难硐室配备4套压缩氧气供氧装置，可最大提供满足100人生存96小时呼吸需要的氧气。压缩氧气供氧装置出现的故障可分为可缩短时间继续使用和不可使用两种情况。如果该装置发生的故 障为高压管路连接漏气、高压表故障、低压表故障等可以正常使用或 者可以缩短时间继续使用的故障，检查压风系统供氧装置，确保其可 正常运行使用。如果在压缩氧气供氧系统故障处理期间发生事故，应 当首先选择使用压风系统供氧装置供氧；如果压风系统供氧装置由于 外部管路断开不可使用，可以按照操作说明继续使用压缩氧气供氧装置。如果该装置发生的故障为减压器、浮子流量计等故障时，该装置
煤矿井下固定式避难硐室建设标准 煤矿井下固定式避难硐室建设标准 1适用范围 本标准规定了煤矿井下固定式避难硐室（以下简称避难硐室）的设计、装备、管理等要求。 本标准适用于井工煤矿，包括新建和改、扩建矿井。 2编制依据 《煤炭工业矿井设计规范》GB50215—2005 《煤矿安全规程》2010年版 《防治煤与瓦斯突出规定》2009年版 《矿山救护规程》2009年版 国家煤矿安全监察局《煤矿井下避难所试点建设基本要求》（煤安监司办2010第9号） 国家安全监管总局国家煤矿安监局关于《建设完善煤矿井下安全避险“六大系统”的通知》（安监总煤装〔修2010〕146号）本文来自 3基本要求 3.1矿井应根据井下作业人员和巷道断面等情况，结合矿井避灾路线，合理选择和布置避难硐室或移动式救生舱。 3.2有突出煤层的采区应设置采区避难硐室，设置位置应当根据实际情况确定，但必须设置在防逆流风门外的进风流中。煤与瓦斯突出矿井以外的其他矿井，从采掘工作面步行，凡在自救器所能提供的额定防护时间内不能安全撤到地面的，必须在距离采掘工作面1000米范围内建设避难硐室或救生舱 突出煤层的掘进巷道长度及采煤工作面走向长度超过500米时，必须在距离工作面500米范围内建设避难硐室或设置救生舱。 3.3避难硐室的额定人数，应满足所服务区域内同时工作的最多人员的避难需要，并考虑不低于5％的富裕系数。其中，采区避难硐室至少满足15人的避难需求。 3.4避难硐室的设置应避开地质构造带、应力异常区以及透水威胁区，并要求尽量布置于岩层中，且顶板完整、支护完好，前后20m范围内应采用不燃性材料支护，符合安全出口的相关要求。
永久避难硐室操作规程 1、避难人员都进入后，首先拉住护门锁紧装置关闭防护门，随后用扳手锁紧防护门。 2、打开管路阀门，观察压风管路风压大于0.5MPa，即打开布气管路气阀，进行硐室布气。观察压风管路出口压力指示，压力在1000Pa以下即正常。当出风压力表指示超过规定值即调整压风管路阀门开度达到规定值。 3、向左旋转二道防护门手轮，打开二道防护门，进入避难区。 4、避难人员都进入避难区后，首先拉住护门锁紧装置关闭二道防护门，随后用扳手锁紧防护门。 5、避难人员，打开压风管路阀门，观察压风管路风压，高于0.5MPa，即打开布气管路气阀，进行硐室布气。观察压风管路出口压力指示，压力在1000Pa以下即正常。当出风压力表指示超过规定值即调整压风管路阀门开度达到规定值。打开排气阀门，并确保硐室内气压大于硐室外100Pa。 6、进入硐室人员配戴好压风自救袋。 7、在硐室内担任指挥人员与地面保持联系，每30分钟向救援指挥中心汇报情况，正常情况下，按照以上操作可以维持硐室内部42人生存96小时。并尽快采用地面压风机向硐室供风。 8、若矿井压风中断，则采用氧气瓶供氧。并与地面紧急联系，采取应急措施。 9、在硐室避难期间，由硐室内担任指挥人员分配压缩干粮和水，压缩干粮每天每人两块，饮用水每天每人2瓶。 10、大小便人员要请示后，待到允许后，使用打包式马桶，使用完毕后，自
己打袋，放入集便器，确保卫生干净。 11、若有地面流体食物进入硐室，要在指挥人员的组织下有序领用，优先分配。分配原则以优先将食物分配给生命体征较弱者。 12、遇到紧急状况，避难人员拿出储物柜中压缩氧自救器，佩戴好后等救援，并及时与地面联系，采取紧急救援措施。 避险设施管理制度 为有效维护应急救援防护体系安全平稳运行，确保其始终处于正常待命状态，在灾害发生时能够迅速启动，为避灾人员提供可靠的待援保障，特制定如下管理规定，各单位必须严格遵照执行。 1.所有职工在入井前必须接受应急救援安全防护知识、避难硐室的避难要求等培训考试，合格后方可上岗。 2. 安全部和各车间要将应急救援安全防护体系知识纳入日常培训计划中。培训内容包括： 1）矿用避险设施应急组织流程 2）硐室的结构、设计和工作原理； 3）避难硐室内生存环境及活动要求。 3.安全部要将应急救援安全防护知识纳入新工人入井前安全培训必授课程。 4.避难硐室必须保持通风良好和气密性；必须进行一次完整的打压测试以检验密封性能。 5.每3个月对避难硐室的各项功能进行一次检验，必须进行仔细检验，做好相关记录并存档。 6.避难硐室的维护和保养工作由其专职硐室管理员负责，其他硐室管理员协助。 7.避难硐室不得挪作它用，避难硐室不得存放任何无关物品。 8.必须在班前会上安排上岗人员在危急情况下逃生路线及其避难硐室内位置 的一人一位对应关系。所有人员必须清楚自己所在位置的避灾路线。 9.氧气测定器每月进行一次零点和精度调校，若未超规定误差范围可继续使用。
青龙寺煤矿避难硐室紧急避险设施演练方案 为增强矿井发生灾变后员工的安全防范意识和应急处置能力，强化应对各类矿井灾害事故的自救和抢险技能，全面提升抵御重大矿井灾害事故的能力，确保一旦发生矿井灾害事故，能够有效组织、快速反应，最大限度的减少事故危害，结合我矿实际情况，特编制本方案。 一、演练目的 1、通过实战演练，加深我矿员工对煤矿紧急避险知识的理解和避难硐室各项避险工具的正确使用。 2、强化培训突发事件发生时，事故现场人员撤离速度、撤离路线的选择和自我保护能力。 3、检查避难硐室应急救援的能力，检查各应急物资的准备情况是否能满足应急救援的要求。 二、演练时间 XX年XX月XX日XX：XX——XX：XX 三、地点 永久避难硐室 四、领导机构 总指挥： 副总指挥： 成员： 总指挥职责：负责紧急避险应急演练全面指挥工作。 副总指挥职责：协助总指挥工作。
指挥部成员职责：协调做好演练人员安排及指挥部安排的其他工作。 五、演练准备 全体人员熟悉此演练方案，参与人员深刻理解涉及自身部分的内容，争取在演练中语言流畅、表达清楚、动作准确。 六、演练场景 事故预想连采5-20102胶运顺槽发生火灾（电缆着火），需进入永久避难硐室避灾，对避难硐室内通讯、监控、人员定位、电力、照明、医疗及各类生命保障系统进行演练。 七、参演单位及分工 演练单位为连采队，参演人数10人（人员连采队自定）。参与演练单位有机电信息科、通风组、调度室、安监科。机电信息科、通风组、机电信息科演练前组织人员对永久避难硐室进行详细检查，确保设备完好，系统可靠；连采队于演练前完成参演任务的各项准备事宜；调度室、安监科做好相关业务指导工作。 八、演练方案 （一）下达命令 1.调度室通过语音广播通知连采工作面作业人员，连采5-20102胶运顺槽电缆着火，要求现场人员进入永久避难硐室避灾。同时通知连采队地面值班人员。 调度员：连采工作面所有人员请注意，我是矿值班调度员XX，连采5-20102胶运顺槽电缆着火，请立即停止作业，按避火灾路线撤离进入永久避难硐室避灾。
一、避难硐室概括 1.概述 根据《国务院关于进一步加强企业安全生产工作的通知》（国发[2010]23号）和《国家安全监管总局国家煤矿安监局关于建设完善煤矿井下安全避险“六大系统”的通知》（安监总煤装[2010]146号）的要求，以及山东省煤炭工业局关于印发《山东省煤矿井下紧急避险系统建设监督管理办法（试行）》的通知精神，结合兴隆庄煤矿实际，开发设计了永久避难硐室，以供发生灾变时人员安全避险使用。 2.主要用途 当井下发生火灾、爆炸、突出等灾害事故后，井下人员所佩戴的自救器在额定防护时间内步行不能安全撤至地面时，其提供一个安全避险空间，对外能够抵御高温烟气，隔绝有毒有害气体，对内提供氧气、食物、水，去除有毒有害气体等，创造基本生存条件，并为应急救援创造基本生存条件，并为应急救援创造条件、赢得时间。 3.使用环境条件 —适用于火灾、煤与瓦斯突出、瓦斯煤尘爆炸危险性的矿井—额定防护时间96小时，保持硐室内温度35℃一下。 —相对湿度：0—95% 4.工作条件
可在与外部的空气、水、食物、电力全部隔绝的状态下，依靠避难硐室内部储备为避险人员提供至少96小时以上的生存条件支持。 5.主要技术参数 6.安全使用注意事项 6.1一般情况下的安全使用方法 1.通过防火密封门上的观察窗口查看过度硐室内是否有人正在进行洗气。 2.搬动过渡硐室门手柄，打开过渡硐室门。 3.进入过渡硐室并关闭过渡硐室（此时请勿打开生存硐室门） 4.打开压缩空气瓶阀门，开启喷淋装置，进行洗气。 5.打开生存硐室门，进入生存硐室内关闭生存硐室门。 6.按避难硐室操作手册，进行后续操作（详见本手册第二章避难硐室图式操作说明）
压风自救和避难硐室有关规定 一、突出区域防突反向风门的设置必须符合规定，两道风门应实现连锁，防突风门打开时与墙体的夹角应<90°。 二、突出煤层的采区必须设置采区避难硐室。避难硐室的位置应根据实际情况确定。避难硐室应符合下列要求：（一）避难硐室必须设置向外开启的隔离门，隔离门设置标准按照防突反向风门标准安设。室内净高不得低于2m，深度应满足扩散通风的要求，长度和宽度应根据可能同时避难的人数确定，但至少应能满足15人避难，永久避难硐室每人应有不低于1.0米2的有效使用面积，临时避难硐室每人应有不低于0.9米2的有效使用面积，并按规定留有一定的备用系数（永久避难硐室的备用系数不低于 1.2，临时避难硐室和可移动式救生舱的备用系数不低于1.1）。 （二）避难硐室隔离墙采用砖、料石或其它材料构筑，墙体厚度不小于0.5m。四周掏槽见煤、岩实体，且不小于0.2m。保证墙体平整、无裂缝、重缝和空缝，满足强度要求且严密不漏风。 （三）门框可采用坚实的木质结构，但厚度不得小于100mm。门框要包边沿口，有垫衬，四周与门扇接触严密。隔离门扇采用坚实的木质结构，包制铁皮，保证门扇平整不漏风，背面使用角铁、槽钢或规格120mm×100mm的横梁加固，门扇厚度不小于50mm，平整不漏风。隔离门门轴必须设置在工作面一侧，隔离门能自动关闭。 （四）在避难硐室必须装备压风自救装置、避灾自救物品。压风自救装置按最多避灾人数装备。每人供风量不得少于0.3m3/min。如果用压缩空气供风时，应有减压装置和带有阀门控制的呼吸装置；饮水采用防火系统中的水源，食物不低于最大人数96小时的使用量，每人每天不低于2000KJ。饮用水不低于每人每天0.5L。 （五）避难硐室内应根据设计的最多避难人数配备足够数量的隔离式自救器。 （六）避难硐室内支护必须保持良好，采用压风管路通风，且在周边喷浆或砌墙抹面，防止瓦斯积聚。采用锚喷、砌碹等方式支护，支护材料应阻燃、抗静电、耐高温、耐腐
