水包砂多彩漆
Sand in water color paint
水包砂是继水包水多彩漆和真石漆之后的一种新颖高档外墙装饰涂料，其结合了多彩漆和真石漆的优点。采用水包水多彩点中包覆天然彩砂的方法，使其既有多彩漆的高仿真度又有天然真石漆的质感。
Sand in water color paint is a new high-grade decoration paint for exterior wall after the water in the water color paint and stone paint , which combines the advantages of multi-color paint and stone paint. Through water in water covered natural sand into the colorful dots method, making it has high degrees of natural stone paint texture.
参考配方
Reference formula
添加物Additives添加量Additions
基础漆(Base paint) （总计Total：1000g）
水Water 287 分散剂Dispersing agent 2.4 钛白粉
Titanium dioxide powder
4.8 纤维素Cellulose 9.6 消泡剂Defoaming agent 1.8 多功能助剂
Multifunctional additives
1.2 丙二醇Propylene glycol 7.2 成膜助剂Coalescent 12 乳液ZS-6328
Emulsion ZS-6328
216 消泡剂Defoaming agent 2.2 润湿剂Wetting agent 10.8 保护胶Sealants 36 增稠剂Thickening agent 1.5 水Water 7.5 砂80-120目
Sand 80-120
400
保护胶(Sealants) （总计Total：1000g）
水Water 450 分散剂Dispersing agent 3 纤维素Cellulose 1.5 多功能助剂
Multifunctional additives
0.5
保护胶（10%）
Sealants(Concentration 10%)
240 水Water 303 杀菌剂Fungicide 2
连续相(Continuous phase) （总计Total：1000g）
水Water 436 杀菌剂Biocide 2 纤维素Cellulose 5.5
消泡剂Defoaming agent 2.3
多功能助剂
0.2
Multifunctional additives
成膜助剂Coalescent 36
丙二醇Propylene glycol 18
乳液ZS-6328
500
Emulsion ZS-6328
（水包砂工艺与水包水一样）
(The making process is similar with water in water color pain)
水包水多彩涂料—（质感打底荔枝面效果） 施工组织设计 （一）、工程概况： 外墙现状：新水泥砂浆墙面 工程内容：仿石材水包水多彩涂料 （二）、应用涂层系统及材料介绍 根据该建筑外墙现状，我们推荐采用如下涂层系统： 基面处理→→批刮外墙找平腻子2-3遍→→打磨→→批刮外墙光面腻子1-2遍→→打磨→→滚涂水性透明底漆1遍→→滚涂黑缝漆1遍→→喷涂真石漆1遍→→喷涂仿石材水包水多彩涂料1遍→→滚涂水性罩面漆1遍→→清理，维护。 （三）、应用材料说明： 1、外墙腻子（粗、细） 适用于建筑物外墙面的刮涂，在建筑物的表面形成光滑细腻的表面，具有耐水性好，细腻易批刮，附着力强的特点； 理论涂布值：找平腻子2.5-3.5KG／㎡,光面腻子：1-1.5 KG／㎡。 2、三银外墙水性抗碱封闭底漆 该产品是三银公司开发的超强渗透力的封闭性底漆。 用途：适用于砖石、水泥、混凝土、水泥砂浆、腻子层表面的封闭作用； 性能特点：优越的渗透性，抗碱性，防水透气性，粘结力强，能提高涂层附着力； 理论涂布值：1KG／6-8 ㎡。 3、三银真石漆 本品是一种装饰效果酷似大理石、花岗岩的水性建筑涂料。主要由合成树脂乳液加各种颜色天然石粉（天然彩砂）加工而成。其装饰的建筑物，具有天然真实的自然色泽，给人以高雅、和谐、庄重之美感。适用于各类建筑的室内外装修，特别是在各类曲面建筑物上装饰，可以收到生动逼真、回归自然的效果，具有防水、耐碱、无毒、无味、不褪色等优点，有良好的附着力和耐冻融性。
产品施工说明：a、喷涂时要保护好眼睛； b、施工方式：可以采用喷涂施工与批刮施工。 c、材料用量：0.2-0.25㎡/kg（一遍），实际涂刷面积视基 面平整度而定； d、避免在5℃一下或相对湿度大于85%条件下施工。 e、本产品直接施工，不可加水。 4、三银仿石材水包水多彩涂料 该产品采用优质硅丙乳液为基料，金红石型钛白粉、助剂及耐候颜料等精制而成，是水性绿色环保产品； 用途：可以理想地喷涂于各种基材表面，起到装饰、保护作用； 性能特点:a 花型清晰、逼真，赋予大理石材的感观效果； b 耐久性好，户外使用寿命可达10年以上； c 附着力强，不易剥落和起泡； d 防水性和透气性良好； e 防霉菌，抗藻，抗碱； f 水性，无毒，无味； g 施工性能好，不易流挂； h 理论涂布值：0.5-1KG/㎡。(根据实际样板颜色决定) 5、三银水性硅丙罩面漆——罩面 本产品是经过改性的特种型罩面涂料，特具有防水透气、防止黄变和高耐久功能，有效保护墙面的防霉性、保色性、耐候性、从而使墙面能长久保持清洁美观。 产品特性： （1）水溶性，有光，无色，单组份。 （2）防水透气，高耐久，保护墙体的防霉，保色性。 （3）无毒环保，属于绿色安全产品。 适用范围： 适用于水溶性涂料的罩面，也用于真石漆的罩面。

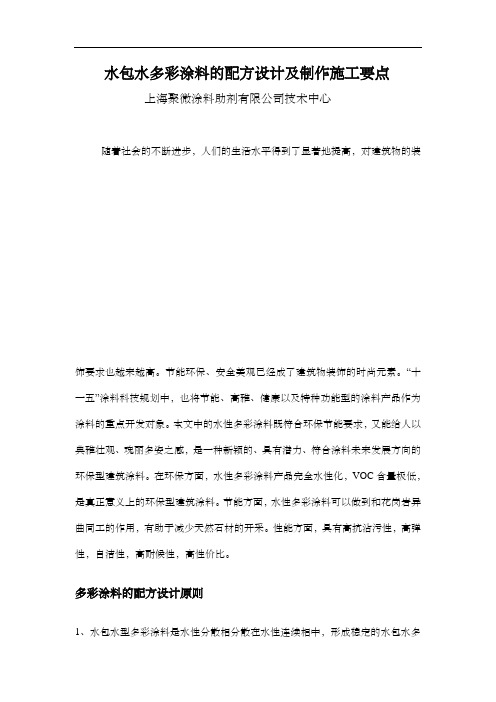

水包水多彩涂料的配方设计及制作施工要点 上海聚微涂料助剂有限公司技术中心 随着社会的不断进步，人们的生活水平得到了显著地提高，对建筑物的装 饰要求也越来越高。节能环保、安全美观已经成了建筑物装饰的时尚元素。“十一五”涂料科技规划中，也将节能、高雅、健康以及特种功能型的涂料产品作为涂料的重点开发对象。本文中的水性多彩涂料既符合环保节能要求，又能给人以典雅壮观、瑰丽多姿之感，是一种新颖的、具有潜力、符合涂料未来发展方向的环保型建筑涂料。在环保方面，水性多彩涂料产品完全水性化，VOC含量极低，是真正意义上的环保型建筑涂料。节能方面，水性多彩涂料可以做到和花岗岩异曲同工的作用，有助于减少天然石材的开采。性能方面，具有高抗沾污性，高弹性，自洁性，高耐候性，高性价比。 多彩涂料的配方设计原则 1、水包水型多彩涂料是水性分散相分散在水性连续相中，形成稳定的水包水多 彩粒子的分散体系 2、水性分散相就是乳胶漆色漆，配方设计可参照一般乳胶漆的组方原理，但要 适应多彩涂料的要求做些必要调整 3、水性连续相是一种对色漆粒子表面具有物理隔离作用的保护胶液体，这种保 护胶液体对制作稳定的多彩涂料至关重要。 多彩涂料的稳定性问题 多彩涂料的最大问题是其稳定性问题，稳定性问题有两个方面，一是保护胶液体本身要稳定，能长时间保持粘度稳定，不出现凝胶化，也就是果冻状；二是
制作好的多彩粒子分散体系的存储稳定性要好，可以3个月或更长时间保持粘度稳定，增稠不严重，粒子不聚集融合，保持悬浮状态不沉底。 保护胶液体的稳定性 市场上的保护胶粉有很多种，洛克伍德的Laponite RD/RDS/S482，网格的GTS 等，价格都很贵（都在200元/公斤以上），其液体稳定性也各不相同，时间一长有的会凝胶化。上海聚微涂料助剂有限公司的保护胶粉T110，性价比非常高，推出后对市场具有很大的冲击力。其液体里加入特制的稳定剂S T-3，可以保持很长时间的粘度稳定，不出现凝胶化。 多彩粒子分散体系的稳定性 首先与保护胶液体的一些性能有关，其次还与多彩粒子的配方组分有很大关系。保护胶液体的粘度稳定性对多彩粒子分散体系的稳定性有帮助，保护胶液体中的稳定剂S T-3还对包覆在多彩粒子表面的保护胶层具有疏水化作用，作用机理类同膨润土的有机改性反应，这种疏水化对粒子的稳定性有很关键的作用。 多彩粒子配方中的乳液（主要是乳液聚合的阴离子乳化剂）/研磨颜填料的润湿分散剂/颜填料的种类结构等因素是造成成品多彩漆不稳定的主要因素，它们会作用于保护胶液体使得体系不稳定。为了阻断这些不稳定因素，要采取以下措施： 1、应仔细选择合适乳液最好是无皂乳液聚合的品种。 2、选择合适的对保护胶液体粘度不起变化的润湿分散剂品种，如润湿分散剂 PE100就非常合适用于多彩体系 3、选择合适的色浆，实践中希必思就很好用，世明的一些牌号也好用。 4、在配方使用一种特制稳定剂S T-2，可以屏蔽一些上述的不稳定因素，对多彩 粒子分散体系的稳定性有至关重要的作用。 5、填料品种及用量的选择，为了悬浮性稳定性，一般选用比重小一些的高岭土 和重钙粉，用量不要超过20%。 6、选用分子量高一些的羟乙基纤维素，成漆粘度控制在130-135ku. 多彩涂料的制作配方及工艺 工序一：调色基料生产 羟乙基纤维素半制品B1
水包砂多彩漆特性 水包砂多彩漆其特征如下： 一、安全放心涂层自重仅占石材的百分之一，从根本上解脱了石材干挂荷载超重，年久腐蚀老化严重危及生命财产的担忧。 二、涂层表面凹凸柔顺，色彩相互渗透,喷涂过程中色粒自然绽放，创造出尤如天然花岗石般的美感。可满足现有仿花岗石品种，能达到客户理想的需求效果在色彩上能模仿天然花岗石，在视觉的界面内可以以假乱真，涂膜平滑，更能达到巧夺天工，胜过天然的效果。三、不受基面造型的影响，适合多种基面，可随建筑物造型任意涂装，最大限度地发挥建筑师的创造灵感。 四、耐候性、耐碱性、柔韧性、自洁性、抗紫外线性能极佳，不易褪色，为高档建筑物装饰的上选之材。 水包砂施工工艺学习请咨询兴隆涂料。 环保节能： 完全符合国家对建筑涂料的环保要求，在外墙的装饰中，多彩涂料重量较轻，它不会给年久的墙体带来承重，可替代资源日趋稀少的宝贵石材，还能配合外墙外保温材料进行专业的仿花岗石装饰。 施工周期短： 虽然对施工的要求较高，需使用专业喷枪，进行多种色彩的均匀喷涂，但只需单枪喷涂，一次成型，故可大大节省施工时间。 创意性极强： 设计与施工不受任何限制，可根据设计师的意图任意改变花岗石之形状。也可根据建筑本身的设计、灵活地体现建筑物的线条与层次感。可适应任何不规则建筑墙面，可装饰任何弯曲、细边等部分。 使用步骤： 1、湿度把握。环境湿度大于85%时不宜施工，否则易产生漆膜发白等弊病。 2、先期除尘。首先要把木材表面打磨平整，处理浮灰，清洁时可用专用除尘布，大面积(如地板)用吸尘器反复吸尘。 3、涂漆准备。涂刷油漆时环境和涂刷工具必须清洁，操作人员应穿清洁的工作服，戴清洁
无穷花水包水多彩涂料 产品简介：水包水多彩涂料，又叫液体花岗岩涂料，是将液态的水性树脂提炼包裹成胶状的水性彩色颗粒，并均匀地悬浮在特定的水性乳液中，最终形成了多姿多彩的、颗粒大小随意的高分子液态胶状的共聚物。是一种纯水性、无公害、富有花岗纹理、高分子元素结构的高端技术产品。与天然真石漆、花岗岩石漆、质感漆、砂岩漆等砂壁状品种比较，在本质上和状态上具有完全不同的概念。经喷涂过的建筑成品突显古朴秀美典雅华贵，花岗纹理自然流畅浑然交融，表面光洁、柔和、手感滑爽不毛糙，涂膜坚韧，高附着，不龟裂，高耐候抗温变，高耐污易清洗，自洁功能强。该技术既源于建筑涂料的合成理念，但又超越了建筑涂料技术和工艺的认知概念，是对建筑涂料制造技术的一项重大突破。 应用领域： ◆ 适用于高层建筑、楼堂馆所、公寓豪宅等建筑外墙，是实现花岗岩豪华装修效果，施工又特别简易的高级饰面材料； ◆ 适用于园林雕塑、塑像模特、建筑廊柱、彩色围栏等工艺制品表层的高档美化装饰，轻松赋予极佳的典雅岩石风采。 ◆ 外墙外保温给装饰带来麻烦，松泡层面难以可靠实施干挂或贴面。水包水多彩涂料则是与之直接配套饰面施工的首选精品。
◆翻新改造。喷绘水包水多彩涂料则是旧房改造工程有效减轻建筑荷载、实现豪华装修一步到位的最佳选择。 ◆高端技术举世瞩目。为涂层、墙板、工艺制品、装潢、房地产等行业广开了系列化精品设计新思路和深化开发新机遇。 产品特征： ◆安全放心涂层自重仅占石材的百分之一，从根本上解脱了石材干挂荷载超重，年久腐蚀老化严重危及生命财产的担忧。 ◆涂层表面凹凸柔顺，色彩相互渗透,喷涂过程中色粒自然绽放，创造出尤如天然花岗石般的美感。 ◆可满足现有仿花岗石品种，能达到客户理想的需求效果在色彩上能模仿天然花岗石，在视觉的界面内可以以假乱真，涂膜平滑，更能达到巧夺天工，胜过天然的效果。 ◆不受基面造型的影响，适合多种基面，可随建筑物造型任意涂装，最大限度地发挥建筑师的创造灵感。 ◆耐候性、耐碱性、柔韧性、自洁性、抗紫外线性能极佳，不易褪色，为高档建筑物装饰的上选之材。 ◆环保节能：完全符合国家对建筑涂料的环保要求，在外墙的装饰中，多彩涂料重量较轻，它不会给年久的墙体带来承重，可替代资源日趋稀少的宝贵石材，还能配合外墙外保温材料进行专业的仿花岗石装饰。
外墙含砂多彩涂料体系 施工指导方案 编制单位： 编制部门： 编制日期：
目录 一、真彩石涂料体系介绍 (1) 1.产品体系配套 (1) 2.施工工艺流程 (2) 二、施工要求 (3) 1.施工环境要求 (3) 2.基层检查与处理 (3) 三、真彩石涂料体系施工工艺 (8) 1.腻子施工 (8) 2.底漆施工 (9) 3.弹线，缝漆施工 (10) 4.弹线，贴美纹纸 (10) 5.中涂施工 (11) 6.撕美纹纸 (12) 7.再次粘贴美纹纸 (12) 8.主涂施工 (13) 9.撕美纹纸 (15) 10.罩面漆施工 (15) 四、施工工具 (17) 五、施工注意事项 (19) 1.涂料的准备和使用 (19) 2.涂层重涂间隔 (19) 3.施工后维护 (20) 4.现场材料注意事项 (20) 5.涂料的储存 (20) 六、安全、健康、环保措施 (21)
一、真彩石涂料体系介绍 火烧面真彩石外墙涂料漆膜仿花岗岩效果，1-2次喷涂即可形成逼真的花岗岩花纹效果，质感突出。另具有良好的耐候保色性，自重轻，施工简便，是建筑外墙装饰和保护的理想产品。 1.产品体系配套 按照此项目的真彩石涂料技术指标及装饰效果的要求，并根据相应外墙涂料产品，推荐涂料配套如
不合格 判断 合格 罩面漆施工 撕美纹纸 第二道主涂施工 第一道主涂施工 贴第二道美纹纸 待中涂层干燥成型 撕美纹纸 第二道中涂施工 第一道中涂施工 弹线，贴第一道美纹纸 第二道缝漆施工 第一道缝漆施工 弹线 底漆施工 腻子层打磨养护 批刮外墙耐水腻子 墙面基层处理 墙面基层检查 竣工验收 2. 施工工艺流程
水包水多彩涂料的配方设计 随着社会的不断进步，人们的生活水平得到了显著地提高，对建筑物的装饰要求也越来越高。节能环保、安全美观已经成了建筑物装饰的时尚元素。 多彩涂料的配方设计原则 1、水包水型多彩涂料是水性分散相分散在水性连续相中，形成稳定的水包水多 彩粒子的分散体系 2、水性分散相就是乳胶漆色漆，配方设计可参照一般乳胶漆的组方原理，但要 适应多彩涂料的要求做些必要调整 3、水性连续相是一种对色漆粒子表面具有物理隔离作用的保护胶液体，这种保 护胶液体对制作稳定的多彩涂料至关重要。 多彩涂料的稳定性问题 多彩涂料的最大问题是其稳定性问题，稳定性问题有两个方面，一是保护胶液体本身要稳定，能长时间保持粘度稳定，不出现凝胶化，也就是果冻状；二是制作好的多彩粒子分散体系的存储稳定性要好，可以3个月或更长时间保持粘度稳定，增稠不严重，粒子不聚集融合，保持悬浮状态不沉底。 多彩粒子分散体系的稳定性 首先与保护胶液体的一些性能有关，其次还与多彩粒子的配方组分有很大关系。 保护胶液体的粘度稳定性对多彩粒子分散体系的稳定性有帮助，晨光保护胶液体中的稳定剂S T-3还对包覆在多彩粒子表面的保护胶层具有疏水化作用，作用机理类同膨润土的有机改性反应，这种疏水化对粒子的稳定性有很关键的作用。 多彩粒子配方中的乳液（主要是乳液聚合的阴离子乳化剂）/研磨颜填料的润湿分散剂/颜填料的种类结构等因素是造成成品多彩漆不稳定的主要因素，它
们会作用于保护胶液体使得体系不稳定。为了阻断这些不稳定因素，要采取以下措施： 1、应仔细选择合适乳液最好是无皂乳液聚合的品种。 2、选择合适的对保护胶液体粘度不起变化的润湿分散剂品种，如润湿分散剂 PE100就非常合适用于多彩体系 3、选择合适的色浆，实践中希必思就很好用，世明的一些牌号也好用。 4、在配方使用一种特制稳定剂S T-2，可以屏蔽一些上述的不稳定因素，对多彩 粒子分散体系的稳定性有至关重要的作用。 5、填料品种及用量的选择，为了悬浮性稳定性，一般选用比重小一些的高岭土 和重钙粉，用量不要超过20%。 6、选用分子量高一些的羟乙基纤维素，成漆粘度控制在130-135ku.
水包水多彩涂料施工方法 水包水多彩涂料，又称仿花岗岩涂料。该产品具有较高的科技含金量，与天然真石漆、质感涂料、砂岩漆等砂壁状涂料产品比较，在本质上具有完全不同的概念。经喷绘的成品突显古朴、秀美、典雅，花岗纹理自然流畅，浑然交融，表面光洁柔和滑爽，手感不毛糙。涂膜高附着不龟裂，高耐候抗温变，高耐污易清洗，自洁功能强。由于该品种具备诸多独特的优异表现和极其方便的施工特点，故广泛受到社会认可得到各界关注和推广应用。 水包水涂料优势： A:节约能源：水包水多彩涂料，纯水性配方，原材料技术过硬。花岗岩石材，取决于 自然，开发资源厉害，对生态有一定的破坏。水包水多彩涂料解决了这一问题，并且装饰幕墙色彩能得到人为的控制，是节能环保，值得称赞的高科技产品。 B:安全环保：涂层自重仅占花岗岩石材的五百分之一甚至更低，不需要像原来花岗岩 石材装饰的终身保险而担忧，从根本上解脱了石材干挂超重荷载严重危及生命财产的担忧。无毒无味，水性环保。 C:极高仿真：水包水多彩涂料，按提供的石材花岗岩样品，仿真度可达到真假难辨。装饰上墙面，一定的范围之外，根本分不清真假。为创造个性化和与众不同的外墙造型提供了方便。 D:防渗抗污：水包水多彩涂料，柔韧性好，弹性抗裂，表面柔滑抗渗，完全避免因石材、瓷砖等贴面材料缝隙之间的严重渗漏隐患。与以往岩片真石漆的仿真性低，耐脏污性差，易龟裂等特点相比较，水包水多彩涂料使得这些问题得到系统性的解决，并且防渗性本生起到了自洁功能。 E:高档美观：水包水多彩涂料，可随意调色和彩点搭配等，最后达到设计师理想设计 结果，在保留天然石材逼真纹理的同时，还可随意创作更加精美的效果，克服了传统石材花纹的呆板性、偶遇性、局限性。 F:方便随形：水包水多彩涂料，可在梯形面、园柱弧面、扇形面、各种异形、特殊造型上随意喷绘，如水之无常形。轻松解决传统板材无法任意贴面的施工难题。 G:时尚新潮。水包水多彩涂料，更新改造方便，永葆青春时尚新潮。彻底改变了传统石材干挂框架定型无法拆卸和改观的麻烦。 H:耐水性好，耐侯性好，抗老化，拒雨水，抗酸雨，防霉防藻，使用寿命长；水包水多彩涂料性能优异，保养方便，用高压水枪即可清洗墙面，保持光洁如新。 I ：其他优势：水包水多彩涂料，是产品性能相当稳定的仿花岗岩涂料，是花岗岩石材 的首推替代品。被国家列入节能环保产品系列。基面要求：石棉板，木板、水泥墙面，保温成品板，金属铝板，玻璃，瓷砖。具体施工工艺：
仿石材水包水多彩涂料施工组织设计方案 制造单位：上海三银制漆有限公司 施工单位： 日期：
工程概况和应用材料 一、工程概况： 工程地址： 建筑面积： 楼层情况： 外墙现状：新水泥砂浆墙面 工程内容：仿石材水包水多彩涂料 二、应用涂层系统及材料介绍 根据该建筑外墙现状，我们推荐采用如下涂层系统： 基面处理→→批刮外墙找平腻子2-3遍→→打磨→→批刮外墙光面腻子1-2遍→→打磨→→滚涂黑缝漆1遍→→外墙水性底色漆→→喷涂仿石材水包水多彩涂料1遍→→喷涂仿石材水包水多彩涂料1遍→→滚涂水性罩光漆1遍→→清理，维护。 三、应用材料说明： 1、外墙腻子 适用于建筑物外墙面的刮涂，在建筑物的表面形成光滑细腻的表面，具有耐水性好，细腻易批刮，附着力强的特点； 理论涂布值：找平腻子2.5-3.5KG／M2,光面腻子：1-1.5 KG／M2。 2、三银外墙水性底色漆（各色） 该产品是三银公司开发的超强渗透力的封闭性底色漆。 用途：适用于砖石、水泥、混凝土、水泥砂浆、腻子层表面的封闭作用； 性能特点：优越的渗透性，抗碱性，防水透气性，粘结力强，能提高涂层附着力； 理论涂布值：1KG／3.5-4.5 M2。 3、三银仿石材水包水多彩涂料 该产品采用优质硅丙乳液为基料，金红石型钛白粉、助剂及耐候颜料等精制而成，是水性绿色环保产品；
用途：可以理想地喷涂于各种基材表面，起到装饰、保护作用； 性能特点:花型清晰、逼真，赋予大理石材的感观效果； 耐久性好，户外使用寿命可达10年以上； 附着力强，不易剥落和起泡； 防水性和透气性良好； 防霉菌，抗藻，抗碱； 水性，无毒，无味； 施工性能好，不易流挂； 理论涂布值：0.5-1KG/M2。(根据实际样板颜色决定) 4、三银水性硅丙罩面漆——罩面 三银水性硅丙漆面漆是特殊配置的硅丙涂料，它具有如下性能特点： 优越的憎水性，涂膜致密，耐沾污性好，自洁性强； 抗粘连，耐水性极佳，耐酸碱性强； 超耐候性，防风抗雨耐冲刷； 良好的防霉抗藻性能； 超耐久性，户外使用寿命可达10年以上。 理论涂布值： 施工方案 一、施工步骤： 1.工程现有的脚手架施工； 2.门窗地面护栏的保护； 3.二种腻子施工和施工后的打磨清理； 4.滚涂黑缝漆一道； 5.滚涂水性底色漆一道； 6.喷涂仿石材水包水多彩涂料两道；（多彩涂料专用喷枪）备注：喷涂多彩涂料要用 吊篮施工
（PA10D,PE257最新应用参考配方）： A：分散相制作 色浆：1-5%，建议使用透明氧化铁系列 PE257:95-99%,中高速混合均匀 B：连续相制作 2.5%HEC:70% PA10D:30% ASE60:0.4%,中高速混合均匀,粘度90KU左右，有一定触变性 C:多彩粒子制作 连续相：分散相以1：1至2：1比例混合， D:多彩涂料产品制造 混合多种单色粒子即可。 此配方的特点：1，配方简单，减少原料品种有利于生产控制，品质控制。2，连续相为透明清液，多彩涂料外观好，稳定性有很大提高。3，使用色浆用量少，分散相比重较低，粒子不易沉降，稳定性更好。PA10D,PE257在水性多彩涂料中的试验已经好些工程师做过，对其中的一些问题，我也陆续解答过，照顾一些刚接触水性多彩的朋友，我整理一下稍详细的配方：如下： 水性多彩涂料参考配方 1：分散相无粉配方： 分散相制作 弹性乳液：60% 色浆调色：1%-2% PE257: 40% 中高速分散均匀 连续相制作 弹性乳液：70% PA10D: 30% ASE60: 0.4% TT935: 0.4% 消泡剂：0.2% 中高速分散均匀，粘度以90KU左右 单色粒子制造 连续相：分散相以1：1至3：1比例混合，注意以低剪切力短时间内混合均匀为好。 多彩涂料产品制造 混合多种单色粒子即可。注意以低剪切力短时间内混合均匀为好。 2：分散相，连续相有粉配方： 分散相制作 乳液：25% 9#砂（150-200目）： 22.5% 800高岭土或重钙： 10% 成膜助剂：2% AMP95: 0.25% 消泡剂：0.25%
色浆调色：1%-2% PE257: 40% 中高速分散均匀 连续相制作 乳液：32.4% 9#砂（150-200目）： 25% 1250透明滑石粉：10% 成膜助剂：2% PA10D: 30% ASE60: 0.2% TT935: 0.2% 消泡剂：0.2% 单色粒子制造 连续相：分散相以1：1至3：1比例混合，注意以低剪切力短时间内混合均匀为好。 多彩涂料产品制造 混合多种单色粒子即可。注意以低剪切力短时间内混合均匀为好。 对水性多彩涂料喷涂后的效果，有些地方需要平整些，用PA10D,PE257的配方相应要作修改，下面是一例：1：分散相配方： 分散相制作 弹性乳液：10% 调色乳胶漆：1%- 5% PE257: 85% 中高速分散均匀 连续相制作 弹性乳液：70% PA10D: 30% ASE60: 0.4% TT935: 0.4% 消泡剂：0.2% 中高速分散均匀，粘度以90KU左右 单色粒子制造 连续相：分散相以1：1至3：1比例混合，注意以低剪切力短时间内混合均匀为好。 多彩涂料产品制造 混合多种单色粒子即可。注意以低剪切力短时间内混合均匀为好。 此配方降低了分散相彩点的固含，彩点干后显较平整
水包水多彩涂料配方两则及其制备过程由水性彩色球粒在水分散介质中的分散体构成，至少含有两种以上彩色粒子，通过一次涂装即可形成多彩花纹的涂料。 其分散相由颜料、填料、成膜物、凝胶剂等组成，其中，成膜物、凝胶剂在分散相中占主要作用，成膜物提供涂层基础性能，凝胶剂将颜料包覆形成凝胶彩色粒子均匀分布于分散相，是水性多彩涂料得以稳定储存关键。成膜物为乳液，如纯丙乳液、苯丙乳液、醋丙乳液，或其乳液的混合体。颜料采用无机或有机酞青系类。分散相由交联剂、增稠剂、成膜物等组成。交联剂可以与凝胶剂反应生成凝胶使分散相形成不溶于水的彩色凝胶粒子。先将交联剂溶于水，在适当的搅拌速度下将分散相以细流状倒入交联溶液中，再将其他助剂、成膜物等倒入其中并搅拌得到单色涂料。然后将不同颜色的单色涂料经低速搅拌混合，就能制得多彩涂料。 其复式涂层由底涂到面涂皆为水性涂料组合，符合环保要求。面层涂刷罩光清漆具有高度自洁特性、抗污染及耐刷洗特性，即使受污染也可以用水性清洁剂轻易清除。是目前最接近花岗岩样貌的涂料。 目前没有外墙国家及行业标准，仅有一些厂家更具内墙水包油型多彩和自身的特点制定的企业标准。 酸盐、聚乙烯醇、黏土、合成聚合物胶等一种或多种组成。交联剂通常由硼酸盐、乳酸钛氨、柠檬酸多价金属盐、二戊醛等一种或多种组成。 第一则利用离子型卡波姆制作多彩涂料 卡波姆为丙烯酸键合烯丙基蔗糖或季戊四醇烯丙醚的高分子聚合物。按干燥品计算，含羧酸基（—COOH）应为56.O％～68.O％。是一种重要的凝胶材料。本文利用的阴离子型卡波姆为丙烯酸钾键合烯丙基季戊四醇烯丙醚。
2、将9加入低速搅拌5分钟。调色过滤。消除气泡，待用。 HP=5。 2、加入5、6号搅拌均匀。 2、低速搅拌将2流体状倒入，凝胶2~4小时。 3、使用转刀300-500转造粒，同时加入3、4号，至粒子大小符合要求。 4、低速下加入5号调整PH值=8。 配漆实例
精心整理 精心整理 水包砂多彩漆 Sandinwatercolorpaint 水包砂是继水包水多彩漆和真石漆之后的一种新颖高档外墙装饰涂料，其结合了多彩漆和真石漆的优点。采用水包水多彩点中包覆天然彩砂的方法，使其既有多彩漆的高仿真度又有天然真石漆的质感。 Sandinwatercolorpaintisanewhigh-gradedecorationpaintforexteriorwallafterthewaterinthewatercolorpaintandstonep aint,whichcombinestheadvantagesofmulti-colorpaintandstonepaint.Throughwaterinwatercoverednaturalsandintothecolorf uldotsmethod,makingithashighdegreesofnaturalstonepainttexture. 参考配方 Referenceformula 添加物Additives 添加量Additions 基础漆(Basepaint) （总计Total ：1000g ） 水Water 287 分散剂Dispersingagent 2.4 钛白粉 Titaniumdioxidepowder 4.8 纤维素Cellulose 9.6 消泡剂Defoamingagent 1.8 多功能助剂 Multifunctionaladditives 1.2 丙二醇Propyleneglycol 7.2 成膜助剂Coalescent 12 乳液ZS-6328 EmulsionZS-6328 216 消泡剂Defoamingagent 2.2 润湿剂Wettingagent 10.8 保护胶Sealants 36 增稠剂Thickeningagent 1.5 水Water 7.5 砂80-120目 Sand80-120 400 保护胶(Sealants) （总计Total ：1000g ） 水Water 450 分散剂Dispersingagent 3 纤维素Cellulose 1.5 多功能助剂 Multifunctionaladditives 0.5 保护胶（10%） Sealants(Concentration10%) 240 水Water 303 杀菌剂Fungicide 2 连续相(Continuousphase) （总计Total ：1000g ） 水Water 436 杀菌剂Biocide 2
外墙水性多彩涂料施工流程 1.准备工作涂漆面的含水率应在8%以下，表面如有油渍，灰尘污物等杂物，须先行去除。涂漆面如有浮灰，蜂窝等不平等现象，应先修补平整，经认可后方得施工。 2按施工要求及施工大样图进行施工 3.使用量渗透底漆0.15kg/m2左右。水性多彩涂料同色底涂0.3kg/m2左右。水性多彩漆涂料中涂0.4kg/m2左右。丙烯酸-聚氨酯罩面清漆0.25kg/m2左右。 4.底涂：将渗透底漆均匀涂布在基层上，使渗透到水泥光面内，可以调整基面的吸收均匀性，增加水泥光面的表面强度。涂布时应注意基面的干燥度，避免因基面潮湿而使渗透底漆无法渗透，形成一薄膜在基面上，影响重涂漆的附着力。 5.同色底涂：二道(同色)底漆的涂布可以增加基面的抗拉强度及主材的附着力,并提供勾缝完整连续的防水膜,避免从勾缝的间隙渗水。以喷涂为主，施工时应注意风压及喷嘴口径的配合以使其均匀涂布，施工间隔4小时以上方。 6.勾缝：勾缝胶带贴合，依照规划的图样以墨线加以标定，.用所需规格的勾缝胶带贴于标定的部位，贴胶带时应注意紧。 密度以免脱落，勾缝胶带贴上的尾部、上下应加以规划,以便于撕起作业。 7.中涂：多彩漆的涂布需要先针对涂膜的模样先行就喷枪口径、风压等条件加以试验，再行大量喷涂。喷涂时喷枪的运行需保持一定速度、一定距离、喷嘴与喷涂面需保持平行。喷涂的收尾处以在勾缝处为宜，继续喷涂时,不需在未干燥时喷涂，如已干燥易产生细粒重迭，同一处的大小面积最好一次完成，喷涂时为了使基面在未干燥时继续喷涂。 8.勾缝：勾缝胶带撕除，中涂主材涂布后,依勾缝胶带贴合的起始、上下的规划予以顺序撕起，注意不要破坏沟缝的完整性。
漆水包水多彩涂料施工工艺 基本施工工序 基层清理→基层修补→涂刷抗碱封闭底漆一遍→批刮腻子二遍→打磨→涂刷中涂漆两遍→做分割线→喷涂水包水多彩涂料→及时揭去胶带→滚刷罩面漆→清理、整修 一、基层要求 1、施工基面平整清洁，无任何污物，并应充分干燥、无疏松及空鼓现象。 2、水泥墙面PH值应低于10，含水率应低于10%。新水泥砂浆墙面夏季需养护14天以上，冬季需养护30天以上方可施工。 二、基层处理 1、平整度检查：用2米靠尺仔细检查墙面平整度，先检查基面，将明显凹凸部位用彩笔标出。 2、点补：空鼓部位须作切割处理，空洞或明显得凹陷用水泥砂浆进行修补，不明显得用腻子点补。 3、砂磨：用砂轮机将明显得突出部分与修补后得部位打磨至符合要求≤2mm。 4、除尘、清理:用毛刷、铲刀等清除墙面粘附物及浮尘。大面积墙体整改时，做好分格得预先处理。对伸出墙面得金属杆体，应先进行防锈处理，以免日后锈迹污染涂饰表面。 三、涂刷底漆 1、涂刷时应使用毛刷或滚筒，并力求均匀涂布。 2、采用交叉滚涂方法，保证施工无遗漏，涂膜均匀。 3、涂料施工必须由建筑物自上而下进行，每次涂刷以自然分格缝、阴阳角交接处或落水管为界，每个涂刷面应尽量一次完成。 4、不符合技术要求得，修补处理。
5、底漆涂布须等干燥后才可进行下道工序施工。 四、批刮腻子 1、检查基面就是否干净、平整、结实，否则必须进行处理。 2、配比双组份柔性腻子，按照甲乙组分5:2比例搅拌均匀。 3、刮底层腻子时，第一遍腻子尽量将墙面、阴角、阳角刮平刮直。刮面层腻子时，待底层腻子初干时（一般晴天4小时）或干透后即可刮第二遍腻子。刮两遍腻子所达到得基面平整度可满足一般得要求，若对平整度有特别要求，则需两遍以上，直到基础符合水包水基层平整度要求，施工方法同上。 4、打磨：腻子批刮完后约4小时，即可对腻子层进行打磨，须使用320#-400#砂纸仔细打磨，除去批刮印与接痕。 五、涂刷着色中涂漆 1、中涂料按照最终涂膜得主体色调接近色。 2、涂料施工必须由建筑物自上而下，每次涂刷以自然分格缝、阴阳角交接处或落水管为界，每个涂刷面应尽量一次完成。 3、不符合技术要求得，修补处理。 六、划分割线，粘贴纸胶带 根据施工要求用黑漆（或指定颜色得勾缝漆）划分割线，分割线宽度在1、5到2公分，并将纸胶带按照设计得砖缝效果粘贴好，认真检查胶带得粘贴就是否符合设计要求，就是否有错缝，转角处就是否能交圈，（胶带得粘贴应在横竖交界处断开，避免完成后揭除胶带时出现粘连，破坏饰面层）检查无误后方可进行下一步工艺。 七、喷涂水包水多彩涂料 （施工前应做好样板及施工培训工作，先对喷枪做好检查与测试，并做喷涂实验，花色与原石材比对一致、无误后方可进行大面
水包砂、水包水和真石漆等仿石漆有什么区别？ 外墙涂料近几年快速发展，涌现出真石漆、多彩漆、水包砂、微晶石、真彩石等仿石漆品类，众多仿石漆产品让涂料经销商、房地产商和业主摸不着头绪，难以区分清楚。那么最常见的水包砂涂料、水包水涂料和真石漆有什么区别？ 真石漆
真石漆一般也被称作"石头漆、仿石漆"，主要由砂子、乳液以及各种助剂调制而成。真石漆透气性好，抗开裂，质感效果强烈，不褪色，耐候性好，使用寿命也比较长。但是真石漆的仿石效果不如水包水涂料和水包砂涂料，原因很简单，真石漆受原材料天然彩砂的约束。 多彩涂料 水包砂涂料和水包水涂料统称为多彩涂料。多彩涂料其中的乳液、助剂都是水性化的材料。其是透明的水性涂料当中悬浮着多种颜色颗粒，喷涂到墙面上，其中的彩色颗粒形成石材的花纹，是目前仿石漆使用较多的产品。 水包水多彩漆 水包水涂料采用的包覆和悬浮技术，通过透明乳液将各种彩色涂料颗粒进行包裹混合在一起的一种高端仿石涂料产品。颗粒与颗粒之间相互分离悬浮在包装桶内。其中的彩色颗粒，形象一点理解就是："鸡蛋清"分别包裹着不同颜色的"鸡蛋黄"，鸡蛋与鸡蛋之间不会发生融合、混色的状态。其色彩丰富，但是透气性、耐候性相对真石漆较逊色。 水包水涂料多用于仿制平面花岗岩石材，但如果需要仿制荔枝面
石材，施工时需要先喷涂一道真石漆或质感涂料作为造型层，在进行撒点。 水包砂涂料 水包砂是仿制荔枝面花岗岩石材的涂料产品，产品成功地突破了固体和液体融合的高悬浮多层分散技术壁垒，有机地将水包水和真石漆两种成份的产品在配方生产时实现二合一，满足了仿荔枝面(火烧面)产品造型层和花纹层一枪成型的施工要求，有效的简化了喷涂的施工工序，花纹的立体感和层次感更强，同时产品的耐候性、抗裂性等也更加优越。 水包砂与其它仿石漆的原材料不同。水包砂通常会选用氟硅树脂，且乳液含量高于40%，耐水、耐紫外线、耐候性能要远远优于真石漆产品，通常优质的真石漆选用的是纯丙和硅丙乳液配方，乳液含量在15%上下，成膜后的耐老化、耐水、耐紫外线等性能相对会比价差。而久巴洁净水包砂涂料，融入纳米防粘抗污陶瓷镀膜的施工工艺，其外墙的使用寿命可达30年以上。
中筑华好·汤河国际（一期）2#、3#楼晨阳水漆水包水多彩涂料施工工程 施 工 方 案 审核人： 编制人： 审批人：
工程施工方案 一、工程领导小组 组长： 副组长： 组员： 二、施工组织 施工方设立工程经理部，组织机构如下： 项目经理 技术质检员施工组长 安全员 施工人员 三、施工准备 1、工程施工前，先用待做材料，在基层墙体上现场制做该规格的样板，由主管单位确认。 2、采用吊篮施工时，先安装和调试好吊篮的位置，由技术人员对使用人员进行操作规程安全培训，在安装和施工时派专人负责安装维护及进行安全检查。 3、公司指派预算员对整个工程准确算出并提出材料计划单，各种材料按进度备足存入库房。 4、材料必须有合格证或准用证由质检员验收方可使用。 5、各种材料必须符合要求。 6、甲方提供施工必要资源、水源、电源、电梯、物通道等。 7、对施工人员进行安全文明施工培训。 四、施工流程 1、根据业主、监理和总包的要求，准备各项文件资料，积极配合完成总包方确定的各项工作任务。 2、根据总包方提供的施工进度计划表，在准备施工前由业主汇同监理、总包方对可施工部位
进行基底验收，验收合格后由监理和总包方出具施工许可单后方可施工。 3、根据业主、监理和总包提供的施工要求，设计施工计划，并按照技术核定单上的施工工艺要求施工。 4、在施工过程中发现问题时及时上报现场施工员，由施工员现场解决或逐级上报，在不影响涂装进度的情况下使问题得到妥善的解决。 5、待涂刷工程完工后，报请业主、监理和总包进行验收，对工程不合格部位及时整改，直至合格。 A、基层处理 1、新上墙的水泥至少让其熟化一个月以上，以使墙面碱性适当降低并使墙面干透，墙面含水率须低于10％；若环境温度低，墙面的待干时间也相应延长。 2、清除基层表面尘土和其它粘附物。墙面泛碱起霜时用硫酸锌溶液或稀盐酸溶液刷洗，油污用洗涤剂清洗，最后再用清水洗净。 3、检查底材有无空鼓迹象 空鼓如不处理将会造成涂膜最终随底材空鼓部位一起脱落。因此发现空鼓后应立即予以清除，并予以修补。空鼓部位修补结束后需按规定保养，达到要求后方可施工，以免造成涂膜弊病，切忌当天修补，隔日涂装。 4、检查底材有无裂缝 关于裂缝的处理方法，一般采用清理后用腻子填补；批嵌裂缝应使用弹性腻子，以确保当外力使裂缝进一步扩大时，腻子在一定程度上阻止裂缝的出现。 B．腻子批刮 如果墙面平整，能达到施工要求，可不必批刮腻子。如果必须用腻子找平，则可用晨阳外墙专用腻子，批刮腻子时，要尽量刮得少、刮得薄，批刮两道腻子之间的间隔不可太短，要待前一道底层腻子膜彻底干燥并修整后再批刮下一道面层腻子。最后打磨平整。 C、刷底漆 在清理完毕的基层上用辊筒均匀地涂刷一遍专用抗碱封闭底漆，不可漏涂，也不能涂刷过多造成流淌或堆积。 耗漆量：0.1～0.15Kg/m2，视基层条件不等 底漆施工前请按以下要求确认底材是否符合涂装要求： 1、平整度：侧对强光检查，应无明显凹凸可见。 2、致密不疏松：用手指夹抠挖墙面，应坚硬无松动物若底材过于疏松将会引起无气喷涂施工
水包砂多彩涂料分析 水包砂多彩漆其特征如下： 一、安全放心涂层自重仅占石材的百分之一，从根本上解脱了石材干挂荷载超重，年久腐蚀老化严重危及生命财产的担忧。 二、涂层表面凹凸柔顺，色彩相互渗透,喷涂过程中色粒自然绽放，创造出尤如天然花岗石般的美感。可满足现有仿花岗石品种，能达到客户理想的需求效果在色彩上能模仿天然花岗石，在视觉的界面内可以以假乱真，涂膜平滑，更能达到巧夺天工，胜过天然的效果。三、不受基面造型的影响，适合多种基面，可随建筑物造型任意涂装，最大限度地发挥建筑师的创造灵感。 四、耐候性、耐碱性、柔韧性、自洁性、抗紫外线性能极佳，不易褪色，为高档建筑物装饰的上选之材。 水包砂施工工艺学习请咨询兴隆涂料。 环保节能： 完全符合国家对建筑涂料的环保要求，在外墙的装饰中，多彩涂料重量较轻，它不会给年久的墙体带来承重，可替代资源日趋稀少的宝贵石材，还能配合外墙外保温材料进行专业的仿花岗石装饰。 施工周期短： 虽然对施工的要求较高，需使用专业喷枪，进行多种色彩的均匀喷涂，但只需单枪喷涂，一次成型，故可大大节省施工时间。 创意性极强： 设计与施工不受任何限制，可根据设计师的意图任意改变花岗石之形状。也可根据建筑本身的设计、灵活地体现建筑物的线条与层次感。可适应任何不规则建筑墙面，可装饰任何弯曲、细边等部分。 使用步骤： 1、湿度把握。环境湿度大于85%时不宜施工，否则易产生漆膜发白等弊病。 2、先期除尘。首先要把木材表面打磨平整，处理浮灰，清洁时可用专用除尘布，大面积(如地板)用吸尘器反复吸尘。
3、涂漆准备。涂刷油漆时环境和涂刷工具必须清洁，操作人员应穿清洁的工作服，戴清洁的工作帽。 4、涂层把握。涂刷油漆宜薄不宜厚，可薄层多道进行;做多层涂装施工时，每遍涂刷应待下层干透后施工，并且每遍要打磨。 5、适温施工。气温降至5℃以下时，会延长油漆干燥时间，同时气温过低会产生白雾或消光现象，因此应避免在此情况下施工避免在太阳直射或高温下操作，气温过高涂料干燥较快，也会产生针孔或气泡，因此应也应尽量避免高温施工。 6、因材而异。了解木材的木质，如果是硬木材(如柚木、榉木、)应慎用腻子、泡力水等打底以免造成变色和影响附着力。硬质木材，想要得到效果，就直接刷油漆，如需填缝隙，建议用油漆加细木粉搅拌均匀填补;若是一般木材，如需要用透明腻子做底材处理，则先要用刮刀均匀涂刮整个基层，宜薄不宜厚，干燥后打磨要均匀并要彻底打磨掉附在木材表面的多余的透明腻子，以免造成漆病。
水性多彩涂料参考配方 1：分散相无粉配方： 分散相制作 弹性乳液：60% 色浆调色：1%-2% PE257: 40% 中高速分散均匀 连续相制作 弹性乳液：70% PA10D: 30% ASE60: 0.4% TT935: 0.4% 消泡剂：0.2% 中高速分散均匀，粘度以90KU左右 单色粒子制造 连续相：分散相以1：1至3：1比例混合，注意以低剪切力短时间内混合均匀为好。 多彩涂料产品制造 混合多种单色粒子即可。注意以低剪切力短时间内混合均匀为好。 2：分散相，连续相有粉配方： 分散相制作 乳液：25% 9#砂（150-200目）： 22.5% 800高岭土或重钙： 10% 成膜助剂：2% AMP95: 0.25% 消泡剂：0.25% 色浆调色：1%-2% PE257: 40% 中高速分散均匀 连续相制作 乳液：32.4% 9#砂（150-200目）： 25% 1250透明滑石粉：10% 成膜助剂：2% PA10D: 30% ASE60: 0.2% TT935: 0.2% 消泡剂：0.2% 单色粒子制造 连续相：分散相以1：1至3：1比例混合，注意以低剪切力短时间内混合均匀为好。多彩涂料产品制造混合多种单色粒子即可。注意以低剪切力短时间内混合均匀为好。
对水性多彩涂料喷涂后的效果，有些地方需要平整些，用PA10D,PE257的配方相应要作修改，下面是一例：3：分散相配方： 分散相制作 弹性乳液：10% 调色乳胶漆：1%- 5% PE257: 85% 中高速分散均匀 连续相制作 弹性乳液：70% PA10D: 30% ASE60: 0.4% TT935: 0.4% 消泡剂：0.2% 中高速分散均匀，粘度以90KU左右 单色粒子制造 连续相：分散相以1：1至3：1比例混合，注意以低剪切力短时间内混合均匀为好。 多彩涂料产品制造 混合多种单色粒子即可。注意以低剪切力短时间内混合均匀为好。 此配方降低了分散相彩点的固含，彩点干后显较平整。 PA10D.PE257 在水性多彩涂料中的配方应用注意点：1）PA10D作为连续相的成型剂，保证分散相粒子在连续相中以粒子形态存在，保证长时间存放下，粒子的稳定性，建议添加不低于30%。2）连续相中其他组分可包括乳液，成膜助剂，水，无遮盖粉料，粘度调节剂等，具体用量都可调整，乳液在20-50%，200目砂在0-40%，一般调0.4%TT935,0.4%ASE60粘度90KU就可以.3)PE257作为分散相的成胶剂，保证分散相带色而不混色，保证分散相粒子具一定的韧性，可以承受一定的剪切力而不被打碎。其添加量在40%-85%，过低则易碎，过高则可能影响附着。4）分散相中其他组分可以包括乳液，调色色浆或带色乳胶漆，粉料或200目砂，水等，乳液用量在0-60%，色浆在2%左右或用5%-50%带色乳胶漆替代，粉料或200目砂用20%-40%，具体控制需要考虑分散相的固体份对粒子的凹凸感的影响。分散相固含低则喷涂效果较平整，固含高则凹凸感强烈。5）连续相于分散相的比例在1：1-3：1之间，一般可控在1：1-1.5：1，如是满喷效果，可选1：1.以上几点注意了，就可以做可控水性多彩产品了。
新型水包水多彩涂料配方和制法 （建议配方） 新型水包水多彩涂料 [配方] 高分子合成乳液：含固量>42%，自制。 羟乙基纤维素：工业级 SINOMA PG：苏州中材（硅酸美铝盐） 分散剂F：工业级， 固化剂G：工业级， 乙二醇：工业级， 防霉剂，消泡剂，颜料等。 [制法] 预备物制备 1.分散剂F配制成2%水溶液。 2.羟乙基纤维素配制成2%水溶液。 3.各种颜料制成色浆，研磨至细度小于30μm 彩浆（分散相）制备 1.配方（重量份） 将分散剂溶液、蒸馏水和乳液按配方量投入配制罐，搅拌至均匀。投入白浆和颜色浆，搅匀后投入乙二醇，并用消泡剂消泡，即得彩浆。 3.多彩涂料制备 [配方]
[制法] 在配制罐中投入配方量的HEC水溶液和SINOMA PG水溶液及1/2固化剂G，搅拌至固化剂溶解均匀。将搅拌转速提高至200~700转/分，并将搅拌浆提至近液面处，使水相成旋涡状。将彩浆缓缓倒入配制罐中，则彩浆在高速剪切下打坏成细长条状。粒子的大小及外形由搅拌浆外形所决定。加入一半左右彩浆后，补加其余固化剂，继续将彩浆全部加入，造粒过程结束。根据需要加入适量珠光颜料和消泡剂，继续搅拌15分钟，过滤、出料。 多彩涂料因其色彩丰富，施工方便，经一次喷涂就能得到立体感很强的装饰效果且价格低廉，翻修、更新方便，在装饰工程中被广泛的应用。 多彩涂料不同于传统建筑涂料，如丙烯酸涂料、苯丙涂料等，这些涂料均是单相、单色的匀一性的涂料产品，产品质量比较稳定，而多彩涂料是多色、多相粒子混合共存，产品质量的稳定性就可能有许多问题产生。 一、常见问题 1.多彩涂料的浮层。多彩涂料的浮层是指多彩涂料在成品桶内有部分颗粒漂浮在保护胶水液面上，布满桶内整个液面并有一定厚度。这部分颗粒漂浮于保护胶溶液表面，直接与空气接触，致使包裹在颗粒表面的一层保护胶水膜因蒸发逐渐变薄，直至破损，丧失，严重影响了涂料均匀性、施工性与涂膜装饰性。多彩涂料是由各色磁漆与保护胶水溶液构成的稳定悬浮液，这要求两相比重尽可能地接近、甚至相等。若磁漆粒子比重小于保护胶水比重，磁漆粒子上浮形成浮层，造成粒子相互融合而结皮；或磁漆粒子比重大于保护胶水比重，经过一段时间，磁漆粒子沉集于容器底部，由于重力作用密集堆聚而融合，破坏所需粒子的形状。因此磁漆、保护胶水比重及它们之间的差值，是影响浮层现象的主要因素。 2.多彩涂料渗色和分散介质混浊。多彩涂料的分散介质明显地呈现出与彩粒相同的颜色，或者分散介质变成乳状混浊液体，严重时混浊液中出现许许多多的微细片状物。造成这种现象的主要原因是彩粒表面凝胶保护膜强度不够、太脆弱，彩粒内部的颜料、填料，助剂等通过脆弱的保护膜不断向处渗透，使分散介质逐渐带上了彩粒的颜色，以致出现混浊的现象。造成保护膜强度不够，又很脆弱的主要原因是分散介质中的不溶剂的浓度不够。 3.分散介质絮凝成块、成团，形成不易分散的棉絮状胶体，把彩粒全部包裹在里面。且储存时间越长，问题越严重，造成这种现象的主要原因是分散相和分散介质酸碱度不合适，特别是分散介质的碱性偏高，造成分散介质中的高分子化合物逐渐凝聚成大大小小的团块，有的成棉絮状，有的成网状凝聚团。 4.彩粒暗淡元光泽。大多数纤维素类的增稠剂、消泡剂和一部分品种的颜料都有消光作用，往往白色彩粒光泽较好，而其它颜色的彩粒光泽较差，原因是白色彩粒一般采用中性的钛白粉作颜料、填料，钛白粉性能稳定，因此光泽较好，而某些种类的颜料带有较强的碱性或酸性，容易促使彩粒失去光泽。 二、防治措施
