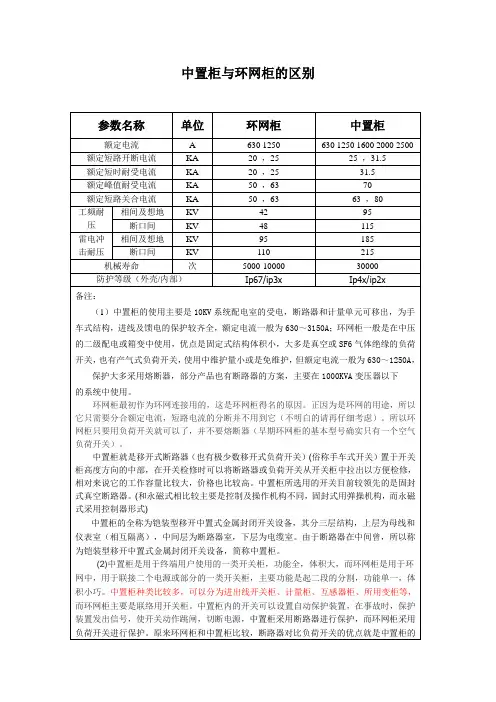

中置柜与环网柜的区别
优点，环网柜最大的额定电流只有630A，而断路器柜可以达到3000A以上（目前国外已有做到4000A以上的）。而环网柜内一般只有短路保护，在过载时，内部安装的熔断器熔丝过热熔断需一定时间（且无法调整，除非更换熔断器内熔丝，而中置柜过负荷保护利用中保装置可方便的调整过载负荷设定值的大小及过负荷后切断负荷所需的时间）切断电路，开关多选用户内交流高压负荷开关—熔断器组合电器，或六氟化硫负荷开关。
(3)中置柜的体积大，但维护更方便。环网柜的体积小，但维护不方便，(现在施耐德SM6有专门带SFset断路器的高压环网开关柜，合力开发的SGN1A-12(Z)小型固定分隔柜利用ABB的LEG(Z1)-12断路器均可以实现中置柜的基本功能，但因环网柜或小型固定分隔柜体积小，故高压断路器不能设置成手车式，只能按固定式的安装方式，这样在断路器出现故障，需立即更换时，不但需切断上端电源，而且更换也比较麻烦。而手车式开关更换方便)。所以目前的环网柜一般都是做成免维护的，但成本较高。对于开闭所、变电所等开断电流大，比较重要的负荷采用中置柜进行保护。现在武汉市按目前供电部门的要求，一般选用环网柜型时，其所带变压器安装容量一般要求控制在1250KVA以内。（未见相关文件）
(4) 就两种柜型的机械寿命来讲，环网柜的机械寿命只能达到5000-10000次（预计使用寿命为5-10年），而中置柜的机械寿命只能达到30000次（预计使用寿命为30年）
（5）从价格比较看，带负荷开关的环网柜（按施耐德的）目前单台柜价格大约在4~5万元；而带断路器的环网柜目前单台柜价格大约在10万元；选用带断路器的环网柜一般比中置柜贵。（若中置柜内高压断路器选用国产的则价格更便宜，如用VS1-12断路器，单台大约只需5~9千元，单台柜约需6~7万元，而用进口断路器，单台大约在9~10万元。差价基本在高压断路器上，VS1-12和施耐德断路器大约差3万元，和ABB断路器大约差4万元.上面提到的单台柜价格均指带综保的。厂家报价可能更高）
中置柜和环网柜的区别 1、中置柜是用于终端用户使用的一类开关柜，功能全，体积大，而环网柜是用于环网中，用于联接二个电源或部分的一类开关柜，主要功能是起二段的分割，功能单一，体积小巧； 由于用途不同，二者的结构和元件选用有很大的不同；中置柜种类比较多，可以分为进出线开关柜，计量柜，互感器柜、所用变柜等，而环网柜主要是联络开关柜；中置柜内的开关可以设置自动保护装置，在事故时，保护装置发出信号，使开关动作跳闸，切断电源，柜内选用的多是VS1型真空开关柜，而环网柜内一般没有保护装置，在事故时，内部安装的熔断器过热熔断，切断电路，开关多选用户内交流高压负荷开关—熔断器组合电器，或六氟化硫负荷开关； 2、上面已经说过了，环网柜的功能单一，就是用它来联接不同的电源部分，一般不用它来实现具体用电设备的控制、保护和计量工作的；如果真的需要这些东西了，那一定是你选用错了，应该选用中置柜才行； 3、有高压的地方，应该优先考虑高压计量，而不应该考虑低压计量；安高压实在没有办法计量时，才考虑低压计量方式；这时低压计量柜应该放在最“前”面，即低压进线的前面，变压器的后面，从面上看是
计量柜没有在进线柜的保护之下，但一般情况下，其应该在变压器的高压开关的保护之下的。 补充： “LUCK18ZLY先生”说得很对，其实现在技术的发展太快，二个柜形都在发展，但总体来说，中置柜是用在终端用户上的，是控制设备的，但其价格较高；环网柜最初是为解决电源的引出和引出来设计的，功能比较单一，但其结构简单，体积小巧，价格低廉，近来功能被不断扩充，特别是其小巧的体积易被安装在“箱变”内部，所以有了很好的发展； 具体能不能二者互换，因为各厂家的产品功能和性能不一致，也不好说，从降低成本来说，是换成环网柜好，但我个人认为高压设备，还是“距离产生美”，柜子大一点，比小一点要好的多。
1概述 1.1KYN58-12~型高压开关柜的用途 KYN58-12~型高压开关柜是长兴公司引进国外先进技术，自行设计的新概念开关柜，它以防护功能齐全，人机界面清晰明了等显著特点引导了21世纪新一代中置柜。适用于不同类型的变电站、发电厂、工矿企业及高层建筑等场所，特别适于频繁操作。 产品特点 1.2.1 人机界面清晰明了 面板上以不同颜色标注的7个位置十分明了，人们可以按面板上标注的操作示意图进行程序化操作。 1.2.2防护功能齐全，更安全，更可靠 断路器室门与断路器可靠的联锁；断路器合闸状态与一次主触头可靠联锁。断路器在试验位置（一次主触头未接触），断路器可做分、合闸试验；断路器只有在分闸状态，才能推入柜内；断路器室门关上后，才能操作断路器；断路器在合闸位置，柜门不能打开。 断路器在断开试验位置，带电显示器没有指示，电磁锁解锁（可选项）才能合接地开关，接地开关处于合闸位置，才能打开后门。 接地开关在断开位置，才能操作断路器推进机构旋钮，才能将断路器推向工作位置。 柜内一次触头座前有上下两扇活门，拉出断路器，活门自动关闭并强行闭锁，有效防止误碰导电部分。 断路器门把手装有锁，钥匙和锁对应时才能开启。 四点锁门结构解除了往常关门、开门操作繁琐的烦恼，无论何种状态，坚固可靠的门都能有效防止受内部故障电弧的冲击。 不插上二次插头，断路器室门不能关闭，更不能将断路器移到工作位置；工作位置时，绝不可能拔二次插头。 手车的推进与拉出的操作可以通过挂锁锁定。 各柜可以实现电气联锁。 上、下升降，宽度可调的工具小车，可以轻松将不同类型手车放到地面或工作平台检修，工具小车与开关柜内设有可靠闭锁，加强了手车的防跌落措施；工具手车未与柜体可靠接合，不能将手车推入柜内或将手车由柜内拉出。 1.3使用条件 1.3.1 环境温度上限+40℃，下限-25℃；
电缆桥架XQJ--T--01--15--3各代表什么意思？ 浏览次数：1232次悬赏分：0|解决时间：2010-4-29 22:02|提问者：7085523 问题补充： 15代表150mm,3怎么又代表300mm呢，是不是应该写成30？我们厂想买一部分这样的桥架，还有桥架与桥架链接附件、螺丝等，请问？应该怎样写进货单？ 最佳答案 XQJ代表钢制桥架，T代表是梯形桥架，01代表就是桥架直通，如果是02是弯通，03是三通，04是四通，15代表桥架的高度为150mm,3代表桥架的宽度为300mm。 高压开关柜包括高压进线柜、辅助进线柜、PT柜、计量柜、馈线柜、提升柜等柜 GGD交流低压配电柜：G--低压配电柜；G--固定安装、固定接线；D--电力用柜 GCK交流低压配电柜：G--柜式结构；C--抽出式；K--控制中心GCS交流低压配电柜：G--封闭式开关柜；C--抽出式；S--森源电气系统 MNS交流低压配电柜；是按照瑞士ABB公司转让技术制造的产品。GCS是抽屉式，GGD是普通的。 GCS开关坏了，直接换抽屉。可以不停电更换。 GGD要停电。价格是GGD便宜点。 GCS、GCK、MNS、GGD主要技术参数的对照表:产品型号规格及柜型宽×深分断能力kA 水母排安装方式水平电流母线垂直电流母线抽屉电流母线Max 1/2抽屉电流Max 防护等级符合标准出线方式
进线柜电容柜MCC 外壳内部GCK 800×1000 800×1000 600×1000 50 顶部串联式3150 1000 400 －－IP30 ZBK36001-89 背后GCS 800×800 800×800 1000×800 50 背面安装4000 1000 400 40 IP40 IP20 IEC439 GB7251.1 旁出MNS 800×1000 800×1000 1000×1000 50 背面安装4000 1000 400 60 IP40 IP20 IEC439 GB7251.1 旁出 产品型号互换性联锁位置固定与抽出混装方式抽屉推进式抽屉间隔安装方式1/2抽屉选用灵伙性1/2抽屉星三角接二次最大安装回路数垂直排大抽屉1/2抽屉GCK 差－－无可以左右－－－－－－16 三相GCS 良好良好不明显可以旋转不可以局限不可以20 三相MNS 良好良好不明显可以联锁不可以局限可以20 三相四线产品型号抽屉结构抽屉回路数MCC 操作位置大抽屉1/2抽屉大抽屉1/2抽屉进线柜电容柜大抽屉1/2抽屉GCK 金属材料－－9 －－4200 4300 9500 －－－－GCS 金属材料工程塑料11 22 4200 4300 18000 22400 偏下MNS 金属材料工程塑料9 18 4200 4300 17000 31400 偏下在3C强制性认证试验样柜的要求:GCK 最小抽屉单元一模数:GCS最小抽屉单元1/2模数,MNS(进口ABB技术)最小抽屉单元1/4模数,
高压开关柜的型号区别及特点 目前市场上流行的开关柜型号很多,归纳起来有以下几种型号,现把各种型号的开关柜型号及其优缺点列举如下,供大家参考: 一.型号GG-1A(F),JYN,HXGN,XGN,KYN柜介绍 GG-1A(F)系列: 产品型号及含义 GG------A(F) 防误型电路配电方案 企业型号 固定式 封闭式开关柜 GG-1A型高压开关柜为固定式 GG-1A(F)型防误型高压开关柜(固定式具有防误装置的高压开关柜) 用途 GG-1A型高压开关柜为固定式,用于工矿企业变,配电站的交流50HZ,3-10KV的三相单母线系统中,接受和分配电能之用. GG-1A(F)型防误型高压开关柜系固定式具有防误装置的高压开关柜,适用于交流50Hz,额定电压3.6KV,10KV,额定电流最大至1000A,额定开断电流最大至31.5kA的单母线系统中作为接受或分配电能的户内成套配电高压设备. 本柜柜体宽敞,内部空间大,间隙合理,安全,具有安装,维修方便,运行可靠等特点,主回路方案完整,可以满足各种供配电系统的需要. 结构特点
GG-1A型高压开关柜系开启式,基本骨架结构用角钢焊接而成,前面板用薄钢板压制而成,柜后无保护板,柜内用薄钢板隔开,柜的上部为断路器室,下部为隔离开关室,具有程序封锁功能,使用安全可靠.具有五种防止误操作的功能: 1.防止带负荷分合隔离开关. 2.防止误入带电间隔. 3.防止误分,合断路器. 4.防止带电挂接地线. 5.防止带接地线合闸. XGN系列 产品型号及含义 用途 XGN箱型固定式金属封闭开关设备(简称开关柜),主要用于电压为3KV,6KV,10KV,频率为50HZ的三相交流电力系统中电能的接受与分配.本系统具有可靠的"五防"闭锁功能,性能可靠,可广泛用于高压电动机的起动,投切运行等场合. 结构特点 XGN15-12型环网柜采用金属封闭箱式结构,主开关与柜体为固定安装,主回路系统的各隔室均有压力释放装置和通道,各隔室均可靠接地,而且封闭完善,外壳防护等级达到IP3X.开关室内装有FL(R)N36-12D型三工位负荷开关,该负荷开关的外壳为环氧树脂浇注而成,内充六氟化硫(SF6)气体. :XGN2―10箱型固定式交流金属封闭开关设备(简称开关柜)用于3.6KV,10KV三相交流50Hz系统中作为接受和分配电能之用的户内成套配电设备,具有对电路控制保护和监测等功能.其母线系统为单母线及单母线带
KYN28-12（24）高压开关柜操作程序说明 KYN28-12（24）高压开关柜“五防”联锁操作要求; 1.防止误分合断路器—断路器手车必须处于工作位置或试验位置时，断路器才能进行 合、分闸操作。 2.防止带负荷移动断路器手车—断路器手车只有在断路器处于分闸状态下才能进行拉 出或推入工作位置的操作。 3.防止带电合接地刀—断路器手车必须处于试验位置时，接地刀才能进行合闸操作。 4.防止带接地刀送电—接地刀必须处于分闸位置时，断路器手车才能推入工作位置进行 合闸操作。 5.防止误入带电间隔—断路器手车必须处于试验位置，接地刀处于合闸状态时，才能打 开后门；没有接地刀的开关柜必须在高压停电后（打开后门电磁 锁），才能打开后门。 注：KYN28-12（24）高压开关柜在正常运行时，应闭门操作。 一、送电操作程序： 1.通过手车转运小车将断路器手车（或PT手车、隔离手车、熔断器手车）推入开 关柜；手车进柜时将手车的左右把手同时向内拉至把手Ⅱ位置并将手车推入开关柜的试验位置，然后将手车的左右把手同时向外推至把手Ⅰ位置，使手车推进机构与开关柜可靠锁定。 2.将手车的二次插头插入开关柜的二次插座内，并用扣件锁定； 3.关闭开关柜后门（电缆室门）和前门（断路器室门）；打开接地刀操作活门，用 接地刀操作手柄（逆时针方向）打开接地刀，抽出接地刀操作手柄关闭接地刀操作活门，并确认接地刀处于分闸状态。 4.检查仪表室内的控制、合闸、信号、交流及母线电压等电源开关（或二次熔断器）
处于合闸状态，并测量电源电压属于正常范围后，关闭仪表室门。 5.用就地或远方操作方式控制操作（处在开关柜试验位置的）断路器合、分各一次， 确认断路器控制回路接线及信号回路显示正确。 6.打开手车机构操作活门，用手车推进摇把（顺时针方向）将手车推入开关柜工作 位置（手车到达工作位置时会发出“卡嗒”的扣锁响声），取出手车推进摇把并关闭手车机构操作活门。 7.用就地或远方操作方式控制操作（处在开关柜工作位置的）断路器合闸。 8.检查开关柜的带电显示器A/B/C三相指示灯亮，此时开关柜已处于高压带电状 态，测量或观察微机保护装置显示的母线电压及出线电流是否处于正常范围。 二、停电操作程序： 1.用就地或远方操作方式控制操作（处在开关柜工作位置的）断路器分闸。 2.检查开关柜的带电显示器A/B/C三相指示灯熄灭。此时开关柜已处于高压出线 侧断电，但高压母线侧仍然处于带电状态（热备用状态）。 3.打开手车机构操作活门，用手车推进摇把（逆时针方向）将手车退出到开关柜试 验位置（手车到达试验位置时会发出“卡嗒”的扣锁响声），取出手车推进摇把并关闭手车机构操作活门。 此时断路器处于开关柜试验位置，属于停电待用状态（冷备用状态）。再次送电时可省略送电操作程序的第1、2、3项操作步骤。 三、手车拉出柜外的操作程序： 1.断路器手车（或PT手车、隔离手车、熔断器手车）需要拉出柜外时，应首先完 成停电操作程序的所有步骤。 2.需要进行接地刀合闸操作时，应先打开接地刀操作活门，用接地刀操作手柄（顺 时针方向）使接地刀合闸，抽出接地刀操作手柄并确认接地刀处于合闸状态。（如不需要接地刀合闸操作，可不进行此项操作）
1、电源进线柜：主电源进线，（总进线柜）装有主断路器 2、出线柜：配电系统的出线开关柜，带下级用电设备 3、计量柜：对供电的电量进行测量和记录的，简单说就是用来 收钱的电度表。（里面装有PT、CT和电度表） 4、母联柜：当系统有两路电源进线，且两路互为备用时，需要 将两路电源的主母线进行联通，联通两段母线的开关柜叫母联柜，注意：母联柜与两路进线柜一般禁止同时闭合5、PT柜：安装计量装置及互感器 6、电容柜：一般接在系统主母线上的电容器柜，做集中无功补 偿，一般与进线柜并列安装 （系统有PT柜，应是高压系统，低压系统不设PT柜--PT柜相当于一个降压变压器，只需低压电流互感器；但电容器柜在高压系统很少用，高压电容器很难做，常见的是在低压侧做集中补偿）。 7、联络柜： 联络柜的作用: 1、联络柜是用来在几台变压器所带的几排低压柜联络用的，即当一台变压器出现故障是可以用另外一台来带另外几排的低压柜。 2、从运行方式上来讲，正常状态下，联络断开，两台变压器独立运行。当其中一台出现故障时，断开其总路开关，合上联络开关，其负荷供电由另一台提供保障。8、环网柜（开关柜）：环网柜是一个约定俗成的叫法，原指的是负荷开关柜用于环网式供电，现在经常被人当作负荷开关柜的代名词，而不管是否被用于环网式供电。 9、电池柜：相当于电池，储存电源。 电池柜有2个作用：
一：做后备操作电源 二：做为合闸电源的主力电源。开关合闸时需要一个非常大的电流，靠整流电路是无法满足合闸线圈需要的，而蓄电池有允许短时大电流放电的特性，正好弥补了整流电路的不足，使合闸回路能可靠动作。 10、直流屏（充电屏）：把交流电源转换成直流电。 组成部分：充电柜-充电模块-监控模块-电池组 11、变频柜：普通的动力柜或控制柜由传统拖动方式改为变频拖动方式。简而言之：应用变频器拖动动力装置的控制柜。 12、高压开关柜： 13、中置柜：全称为铠装型移开中置式金属封闭开关设备，其分三层结构 上层：母线和仪表室 中间层：断路器室 下层：电缆室 由于断路器在中间层，所以称为铠装型移开中置式金属封闭开关设备，简称中置柜。14、动力柜：就起作用而言，为水泵、发电机等转动的机器提供动力的柜子。
*****电器有限责任公司 检验规程 文件号：***-ZL-2015-4 编制：日期：审核：日期：批准：日期：受控状态： 分发号：04 2015年3月25日发布 2015年4月1日实施 目录
1、检验设备操作规程 ***-ZL-2015-01 2、功能检查方法 ***-ZL-2015-02 3、关键件定期确认检验指导书 ***-ZL-2015-03 4、自制防护等级检具校验规范 ***-ZL-2015-04 4、装配过程检验指导书 ***-ZL-2015-08 5、空箱柜体检验指导书 ***-ZL-2015-09
一、游标卡尺 （一）使用游标卡尺时应注意下列各点： 1、为了使测量工作准确和避免不必要的损坏，在测量前必须对游标卡尺加以检查。首 先应将爪间的赃物，灰尘和油污等擦干净，检查两个量爪的测量平面或测量刃口是否平直，在密合处应没有显着的间隙和漏光，同时主尺和游标卡尺的零位刻线应相互对准。 2、工件的被测面应擦干净，并检查表面有无毛刺，损伤等缺陷，以免刮伤游标卡尺的 测量表面或测量刃口，以影响测量的结果。 3、移动滑动游标框时要自如，不应该有过紧或过松，也不能有晃动现象。如果用固定 螺钉来固定滑动游标框而游标卡尺的读数有变化时，表明游标卡尺已经不准确了，不能再使用。在移动活动量爪前不要忘记松开固定螺钉。 4、不要在光线不好的地方进行测量，同时测量时周围环境不要温度太高以影响测量精度。 5、在游标卡尺上读数时，应把游标卡尺水平地拿着朝亮光的方向。以免由于视线的歪 斜而引起的读数的误差，最好在工件的同一位置多测量几次，取其平均数。 （二）维护与保养： 1、绝对禁止把游标卡尺的两个量爪当做螺丝扳手用，或把量爪的尖端用做划线的工具或圆规。 2、游标卡尺受到损伤后，或者发现量爪的测量面和主尺等表面上有不平、毛刺、弯曲

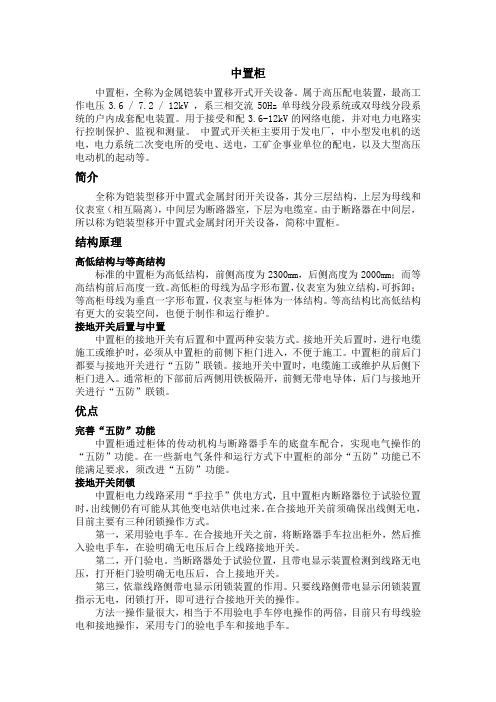

1、10KV高压开关柜的分类： 10KV高压开关柜按柜体结构可分为金属封闭间隔式开关柜、金属封闭铠装式开关柜、金属封闭箱式开关柜和敞开式开关柜四大类。 a、金属封闭间隔式开关柜（用字母J来表示）：与铠装式金属封闭开关设备相似，其主要电器元件也分别装于单独的隔室内，但具有一个或多个符合一定防护等级的非金属隔板。如JYN2-型高压开关柜。 b、金属封闭铠装式开关柜（用字母K来表示）：主要组成部件（例如：断路器、互感器、母线等）分别装在接地的用金属隔板隔开的隔室中的金属封闭开关设备。如：KYN28A-型高压开关柜。 c、金属封闭箱式开关柜（用字母X来表示）：开关柜外壳为金属封闭式的开关设备。如XGN2-型高压开关柜。 d、敞开式开关柜：无防护等级要求，外壳有部分是敞开的开关设备。如GG-1A(F)型高压开关柜。常用10KV高压开关柜型号 2、10KV高压开关柜的种类 10KV高压开关柜如果按种类来分的话，可分为中置柜、环网柜、箱变、四大类。 a、中置柜。中置柜全称为金属铠装中置移开式开关设备。属于高压配电装置，最高工作电压3.6 / 7.2 / 12kV ，系三相交流50Hz单母线分段系统或双母线分段系统的户内成套配电装置。常见的10KV中置柜型号有KYN-28、KYN44-12等。 10KV高压中置柜 ｂ、环网柜。环网柜（Ring Main Unit）是一组高压开关设备装在金属或非金属绝缘柜体内或做成拼装间隔式环网供电单元的电气设备，其核心部分采用负荷开关和熔断器，具有结构简单、体积小、价格低、可提高供电参数和性能以及供电安全等优点。
10KV环网柜 c、箱变。箱式变电站是一种高压开关设备，适用于矿山、工厂企业、油气田和风力发电站，它替代了原有的土建配电房，配电站，成为新型的成套变配电装置。 10KV箱变 3、常见的10KV高压开关柜型号 ａ、KYN28A-12中置柜，KYN28A-12型中置柜，又称户内金属铠装抽出式开关设备主要用于发电厂、工矿企事业配电以及电力系统的二次变电站的受电、送电及大型电动机的起动等。实行控制、保护、实时监控和测量之用。有完善的五防功能。 b、HXGN17-12环网柜：HXGN17-型高压开关柜(简称环网柜)，系三相交流额定电压10kV、额定频率50Hz的户内箱式交流金属封闭开关设备。适用于工厂、车间、小区住宅、

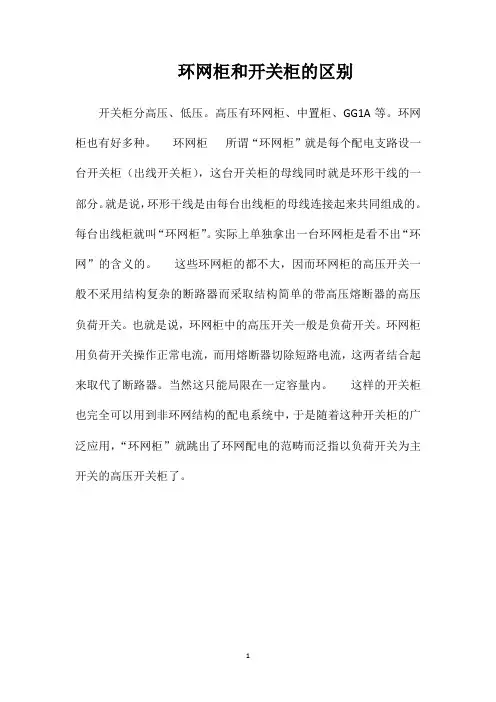

什么是环网柜 为提高供电可靠性，使用户可以从两个方向获得电源，通常将供电网连接成环形。这种供电方式简称为环网供电。在工矿企业、住宅小区、港口和高层建筑等交流10KV配电系统中，因负载容不大，其高压回路通常采用负荷开关或真空接触器控制，并配有高压熔断器保护。该系统通常采用环形网供电，所使用高压开关柜一般习惯上称为环网柜。环网柜除了向本配电所供电外，其高压母线还要通过环形供电网的穿越电流（即经本配电所母线向相邻配电所供电的电流），因此环网柜的高压母线截面要根据本配电所的负荷电流于环网穿越电流之和选择，以保证运行中高压母线不过负荷运行。目前环形柜产品种类很多，如HK-10、MKH-10、8DH-10、XGN-15和SM6系列。 环网柜是一组高压开关设备装在钢板金属柜体内或做成拼装间隔式环网供电单元的电气设备，其核心部分采用负荷开关和熔断器，具有结构简单、体积小、价格低、可提高供电参数和性能以及供电安全等优点。它被广泛使用于城市住宅小区、高层建筑、大型公共建筑、工厂企业等负荷中心的配电站以及箱式变电站中。 环网柜一般分为空气绝缘和SF6绝缘两种，用于分合负荷电流，开断短路电流及变压器空载电流，一定距离架空线路、电缆线路的充电电流，起控制和保护作用，是环网供电和终端供电的重要开关设备。柜体中，配空气绝缘的负荷开关主要有产气式、压气式、真空式，配SF6绝缘的负荷开关为SF6式，由于SF6气体封闭在壳体内，它形成的隔断断口不可见。环网柜中的负荷开关，一般要求三工位，即切断负荷，隔离电路、可行靠接地。产气式、压气式和SF6式负荷开关易实现三工位，而真空灭弧室只能开断，不能隔离，所以一般真空负荷环网开关柜在负荷开关前再加上一个隔离开关，以形成隔离断口。 环网与环网柜 环网是指环形配电网，即供电干线形成一个闭合的环形，供电电源向这个环形干线供电，从干线上再一路一路地通过高压开关向外配电。这样的好处是，每一个配电支路既可以同它的左侧干线取电源，又可以由它右侧干线取电源。当左侧干线出了故障，它就从右侧干线继续得到供电，而当右侧干线出了故障，它就从左侧干线继续得到供电，这样以来，尽管总电源是单路供电的，但从每一个配电支路来说却得到类似于双路供电的实惠，从而提高了供电的可靠性。 所谓“环网柜”就是每个配电支路设一台开关柜（出线开关柜），这台开关柜的母线同时就是环形干线的一部分。就是说，环形干线是由每台出线柜的母线连接起来共同组成的。每台出线柜就叫“环网柜”。实际上单独拿出一台环网柜是看不出“环网”的含义的。 这些环网柜的都不大，因而环网柜的高压开关一般不采用结构复杂的断路器而采取结构简单的带高压熔断器的高压负荷开关。也就是说，环网柜中的高压开关一般是负荷开关。环网柜用负荷开关操作正常电流，而用熔断器切除短路电流，这两者结合起来取代了断路器。当然这只能局限在一定容量内。 这样的开关柜也完全可以用到非环网结构的配电系统中，于是随着这种开关柜的广泛应用，“环网柜”就跳出了环网配电的范畴而泛指以负荷开关为主开关的高压开关柜了。
此文档下载后即可编辑 江西明正智能电气有限公司 安装作业指导书 文件代号 第B版第0次修 改文件名称中置柜第页共页1 目的 为了规范、指导员工组装中置柜的方法与要求，提高生产效率，避免人为失误造成元器件的损坏及质量异常，确保生产正常运行。 2 适用范围 本安装作业指导书适用于总装中置柜元器件。 3 操作方法 领料： a.检验柜体是否符合图纸及设计要求（特别注意进出线方式），按顺序排列摆放整齐做好装配准备，并检查柜体是否有损伤、掉漆等缺陷。 b.按材料清单与图纸要求领取相符合的一次元器件，并核对元器件的规格型号、外形安装尺寸及表面质量状况是否合格，所有元件说明书、合格证、附件包装好后注明项目名称及编号移交给实验站，合格证不齐全应通知上级管理人员。 3.1安装铭牌、横梁、支架 螺牙露出2~5mm 安装顺序为先平垫、 弹垫再螺母，紧固程 度按力矩值，外观看 弹垫压平但不能压爆 安装原器件固定横梁安装铭牌 按照图纸要求，结合主要元器件 安装位置来确定横梁、侧梁的安 装位置，并将横梁与柜体骨架紧 固 按照柜体预留的安装孔使用 气动铆钉枪进行安装 安装前核对铭牌内容是否符合 本台开关型号、电压、电流等 安装避雷器、铜排固定横梁安装避雷器安装零序电流互感器 避雷器安装底部应全部安装在接 地排上，有标识端为接线端，连 接线最后连接 如有零序电流互感器，在电缆夹 上端安装支架固定零序电流互感 器 按照图纸要求安装的元器件确 定横梁、支架的安装位置，并 将横梁与柜体骨架紧固
江西明正智能电气有限公司安装作业指导书 文件代号 第B版第0次修 改文件名称中置柜第页共页3.2安装一次主要元器件 元器件安装时一般按照先装大件后装小件的原则，位置合理，操作方便，便于售后更换，要考虑安全距离，10KV≥125mm，便于铜排的制作及安装，尽量达到铜排节约，整体安装效果美观。 安装穿墙套管安装传感器 安装绝缘子 带有二次接线端固定柜体，二次 接线端头朝上固定螺丝从柜体外侧安装绝缘子盘形结构端连接铜排 安装电压互感器安装一次静触头安装电流互感器 安装前将触头盒内擦干净，将静 触头装入定位孔中用螺栓将静触 头与铜排盒后面的分支排固定 电压互感器按图纸要求，注意考 虑相间及相与地的电气间隙≥ 125mm 电流互感器按图纸要求，P1为进 线端，P2为出线端，如果特殊需 要反装，则二次接线S1、S2也需 要反接 制作编织带 安装PT手车元器件 安装PT手车
10KV开关柜图解解析
1、综述 10kV开关柜的主要部分包括：真空断路器、电流互感器、就地安装的微机保护装置、操作回路附件（把手、指示灯、压板等等）、各种位置辅助开关。其中，断路器与电流互感器安装在开关柜内部，微机保护、附件、电度表安装在继电器室（沿用以前的叫法，其实已经没有继电器了）的面板上，端子排与各种电源空气开关安装在继电器室内部，端子排通过控制电缆或专用插座与断路器机构连接。 理解开关柜的二次接线，我们需要找到两份图纸：综自厂家提供的保护原理图、接线图；开关柜厂家提供的二次原理图、配线图、端子排图、断路器机构原理图。 综自厂的图纸是开关柜厂家的设计原始依据，也是我们审核开关柜厂家图纸的依据。开关厂的原理图一般都是根据综自厂的原理图修改的，再示意性的画出电流、电压、信号量的输入，控制量的输出。 2、10kV电缆出线中置柜的二次接线 KYN28A（GZS1）中置柜是城区变电站使用最多的10kV开关柜型式，从正面看，它明显分成三部分，最上面是继电器室，中间是断路器室，下面是空室（什么也没有），母线等高压设备安装在背面的柜体内。如图所示
2.1继电器室 继电器室的面板上，安装有微机保护装置、操作把手、保护出口压板、指示灯（合位红灯、分位绿灯、储能完成黄灯）；继电器室内，安装有端子排、微机保护控制回路直流电源开关、微机保护工作直流电源、储能电机工作电源开关（直流或交流）。图8-1-1是早期开关柜的图片，继电器室就是安装电流表和指示灯的位置。 2.2断路器室 10kV中置柜最常用的断路器是VS1真空断路器，断路器机构内的接线通过专用插座与继电器室的端子排联接。插头的一段与断路器机构固定连接，另一段是一个专用插头，配套的插座安装在断路器室的右上方，从插座引出线接至继电器室端子排。为了搞明白二次回路，我们需要对操作过程进行一定的了解。 中置柜断路器手车有三个位置：断开、试验、运行（需要注意的是，断路器手车和断路器是两个概念，断路器手车其实就是断路器和它的座）。正常运行时，断路器手车在运行位置，断路器在合闸位置，二次线插头与插座联接；手动跳闸后，断路器在分闸状态、手车在运行位置；用专用摇把将断路器手车摇出，至试验位置，可以将二次插头拔下（手车在运行位置时拔不下来）；继续摇，手车退出断路器室，处于断开位置。 断开位置：断路器与一次设备（母线）没有联系，失去操作电源（二次插头已经拔下），断路器处于分闸位置； 试验位置：二次插头可以插在插座上，获得电源。断路器可以进行合闸、分闸操作，对应指示灯亮；断路器与一次设备没有联系，可以进行各项操作，但是不会对负荷侧有任何影响，所以称为试验位置。 运行位置：断路器与一次设备有联系，合闸后，功率从母线经断路器传至输电线路。
高压开关柜局放测试规范 化工作流程 上海华乘电气科技有限公司 2014年10月
前言 为了规范华乘公司高压开关柜局部放电带电测试工作，保证现场测试人员安全，促进高压开关柜局部放电测试工作高效、准确开展，及时发现开关柜内部存在的缺陷和故障，特制定本高压开关柜局放测试规范化工作流程，适用于10kV、35kV电压等级的高压开关柜局放测试工作。 本流程主要起草部门：技术部。 本流程由XXXXX批准。
高压开关柜局放测试规范化工作流程 一、工作安全措施 ●应严格执行GB26860和发电厂、变（配）电站巡视要求 ●测试人员应具有一定的发电厂、变（配）电站现场工作经验，熟悉并有严格 遵守电力生产和工作现场的相关安全管理规定。 ●测试人员应了解局部放电检测仪的工作原理、技术参数和性能，熟悉检测的 基本原理和缺陷定性的方法，掌握局部放电检测仪的操作程序和使用方法，熟悉本标准，接受过局部放电检测技术的培训， ●测试人员应了解被检测设备的结构特点和运行状况。 ●在测试工作前进行工作布置，明确工作地点、工作任务、任务分工、作业环境。为确保安全，特别是确保人身安全，必须严格执行电力安全工作规程； ●现场测试人员须身着工作服、戴安全帽、穿绝缘鞋； ●当高压开关柜发生接地故障时，应立即退出开关室，不得进入接地点4m 以 内，不得接触开关柜外壳； ●当雷雨天气时，应停止测试工作；当开关操作时，不得进行带电测试； ●在测试作业中，应与开关柜带电部分保持足够的安全距离；开关柜运行中， 不得打开前、后柜门。 二、仪器及工具准备 测试工作开始前需要准备好仪器设备、辅助器具和工具，同时检查仪器设备、工器具应齐备、完好、可靠。PDS-T90和PDS－G1500电池应充满电量。仪器
高压环网柜 高压环网柜是为提高供电可靠性，使用户可以从两个方向获得电源，通常将供电网连接成环形。这种供电方式简称为环网供电。 环网柜其核心部分采用负荷开关和熔断器，具有结构简单、体积小、价格低、可提高供电参数和性能以及供电安全等优点。它被广泛使用于城市住宅小区、高层建筑、大型公共建筑、工厂企业等负荷中心的配电站以及箱式变电站中。 环网柜一般分为空气绝缘和SF6绝缘两种，用于分合负荷电流，开断短路电流及变压器空载电流，一定距离架空线路、电缆线路的充电电流，起控制和保护作用，是环网供电和终端供电的重要开关设备。环网柜中的负荷开关，一般要求三工位，即切断负荷，隔离电路、可行靠接地。产气式、压气式和SF6式负荷开关易实现三工位，而真空灭弧式只能开断，不能隔离，所以一般真空负荷环网开关柜在负荷开关前再加上一个隔离开关，以形成隔离断口。 中置柜 中置柜(Centrally Installed Switchgear)的全称为铠装型移开中置式金属封闭开关设备，其分三层结构，上层为母线和仪表室（相互隔离），中间层为断路器室，下层为电缆室。由于断路器在中间层，所以称为铠装型移开中置式金属封闭开关设备，简称中置柜。 区别： 1、环网柜用的主要是高压负荷开关，只起到隔离和带电分合闸用，没办法分断短路电流的能力，而中置柜所用的是高压真空断路器，起到的保护功能更强大。 2、环网柜的短路保护是靠高压熔断器实现的，而中置柜靠断路器实现的，一般小容量的变压器（≤500kVA）可考虑用环网柜，经济适用，大容量的变压器可用中置柜，安全，保护功能更强大。各地供电公司对环网柜的使用范围都有规定。 3、环网柜和中置柜最大的区别在开断电流上，环网最大是630A，中置柜可以做到3150A。 4、二者的结构和元件选用有很大的不同；中置柜种类比较多，可以分为进出线开关柜，计量柜，互感器柜、所用变柜等，而环网柜主要是联络开关柜；中置柜内的开关可以设置自动保护装置，在事故时，保护装置发出信号，使开关动作跳闸，切断电源，柜内选用的多是VS1型真空开关柜，而环网柜内一般没有保护装
电力电气蝴趱翥 中压环网柜的应用及发展 环网供电是城市供电网主要结构形式，而中压网供电系统。其典型接线如图１所示。环网柜是目前实现该结构的主要设备。本文首先叙 述了一种典型的环网供电系统的工作过程，然后详 细介绍了以负荷开关为主要设备的中压环网柜的类 型及适用场合，最后通过分析它在应用中出现的问 题，对其发展前景进行展望。 ◎厦门维益电气有限公司李继华 近几年，随着我国城乡电网建设与改 造步伐的加大，中压环网柜因其造价低、 占地少、供电可靠性高、施工周期短等特 点，在我国特别是南方一些经济比较发 达、用电密度大、负荷比较集中的城市的 １２ｋＶ二次配电系统中得到了广泛的应用。 下面就环网供电系统，负荷开关的类型、 特点，环网柜的使用情况和出现的一些问 题及发展前景作详细的介绍。 关筵刃，ｗ。，，ｗ。，击环网供电系统 乒匝觥．过去我国城市１２ｋＶ供配电网络多采用彩ｊ砀鲜考?单辐射型供电方式，进出线以架空线为主，发展嫠势‘开关设备几乎都是断路器，成本高，而且一 旦辐射干线发生故障将引起大面积长时间 停电。为了提高供电的可靠性和利用率，降 低设备及建设成本，结合我国的实际用电 情况，借鉴国外的先进经验，城市１２ｋＶ二 次配电网络逐步引入并推广以负荷开关为 主开关，电缆进出线为主的“手拉手”式环１４嘭：量胡?电力电气专刊ｔ２００６年第１期／总第１期 图１环网系统典型一次接线示意 在正常情况下，Ａ、Ｂ、ｃ、Ｅ、Ｆ、Ｇ、Ｈ配电站Ｆ１、Ｆ２开关合闸；Ｄ配电站Ｆ１开关分闸；Ｆ２开关合闸；Ａ、Ｂ、ｃ配电站负荷由电源Ｉ供电；Ｄ、Ｅ、Ｆ、Ｇ配电站负荷由电源ＩＩ供电；系统在Ｄ配电站Ｆｌ开关处开环运行。各站出线端或变压器馈线端的分合操作由Ｆ１或Ｆ２开关（就地／遥控）操作完成，变压器故障由高压限流熔断器来保护，ＱＦｌ、ＱＦ２。进线开关继电保护与限流熔断器做时限配合，各个分站内的故障不会影响主环路的正常供电。 假如主环线在ｘ处发生故障，则ＱＦ２断路器立即跳闸，Ｅ站Ｆｌ开关及Ｆ站Ｆ２开关分闸隔离故障区，然后Ｄ站合上Ｆ１开关，ＱＦ２开关重新合闸，全线恢复供电：Ａ、Ｂ、Ｃ、Ｄ、Ｅ，由电源Ｉ供电，Ｆ、Ｇ由电源ＩＩ供电。在极限状况下，每路进线电源都可带整条环线运行。 可见，环网供电系统特别适合于负荷 比较集中，密度大而每个分站的用电负荷 万方数据
中置柜与环网柜的区别
优点，环网柜最大的额定电流只有630A，而断路器柜可以达到3000A以上（目前国外已有做到4000A以上的）。而环网柜内一般只有短路保护，在过载时，内部安装的熔断器熔丝过热熔断需一定时间（且无法调整，除非更换熔断器内熔丝，而中置柜过负荷保护利用中保装置可方便的调整过载负荷设定值的大小及过负荷后切断负荷所需的时间）切断电路，开关多选用户内交流高压负荷开关—熔断器组合电器，或六氟化硫负荷开关。 (3)中置柜的体积大，但维护更方便。环网柜的体积小，但维护不方便，(现在施耐德SM6有专门带SFset断路器的高压环网开关柜，合力开发的SGN1A-12(Z)小型固定分隔柜利用ABB的LEG(Z1)-12断路器均可以实现中置柜的基本功能，但因环网柜或小型固定分隔柜体积小，故高压断路器不能设置成手车式，只能按固定式的安装方式，这样在断路器出现故障，需立即更换时，不但需切断上端电源，而且更换也比较麻烦。而手车式开关更换方便)。所以目前的环网柜一般都是做成免维护的，但成本较高。对于开闭所、变电所等开断电流大，比较重要的负荷采用中置柜进行保护。现在武汉市按目前供电部门的要求，一般选用环网柜型时，其所带变压器安装容量一般要求控制在1250KVA以内。（未见相关文件） (4) 就两种柜型的机械寿命来讲，环网柜的机械寿命只能达到5000-10000次（预计使用寿命为5-10年），而中置柜的机械寿命只能达到30000次（预计使用寿命为30年） （5）从价格比较看，带负荷开关的环网柜（按施耐德的）目前单台柜价格大约在4~5万元；而带断路器的环网柜目前单台柜价格大约在10万元；选用带断路器的环网柜一般比中置柜贵。（若中置柜内高压断路器选用国产的则价格更便宜，如用VS1-12断路器，单台大约只需5~9千元，单台柜约需6~7万元，而用进口断路器，单台大约在9~10万元。差价基本在高压断路器上，VS1-12和施耐德断路器大约差3万元，和ABB断路器大约差4万元.上面提到的单台柜价格均指带综保的。厂家报价可能更高）
KYN28A-12 户内交流金属铠装移开式开关设备 产品概述： KYN28A-12户内交流金属铠装移开式开关设备(以下简称开关柜)适用于三相交流50Hz、额定工作电压3.6～12kV、额定工作电流630～4000A、额定短时耐受电流20～50kA系统中接受和分配电能之用； 并具有对电路进行控制、保护和监测等功能。开关柜满足GB3906-2006、DL/T404-2007、GB1984-2003、IEC60298 IEC60694（2001）等标准的技术要求; 能够配置VZ1、VD4、VS1等多种型号的真空断路器、具有完善的防止误操作的联锁装置（包括“五防”功能）;元件布置合理，方案齐全，扩展性好，可满足用户的各种需要. 开关柜是技术先进、结构合理、使用方便、安全可靠、性能稳定的配电设备，已在石化企业、造纸企业、冶金企业、发电厂、变电站及民用建筑中广泛使用。 型号说明： 功能特点：
◆安全可靠——完全金属铠装及全封闭结构；采取均衡电场措施，可配置“D”型母线；各功能室用接地的金属板完全隔开，相互独立；所有设备的操作，包括断路器的分合闸、断路器手车的推入或移出及接地开关的分合闸操作等，均能在断路器门关闭状态下进行；具有可靠完善的联锁装置，能有效地防止误操作。 ◆实用性强——壳体封闭严密，可防止杂物及小动物进入；手车互换性好，更换断路器非常方便；接地开关装设涡轮变速操作机构，操作异常轻便； ◆适应性广——进出线方式可适应电缆或母排上下进出线；一次方案扩展性好；可靠墙安装或背靠背安装，占地面积小；可配置VZ1、VD4、VS1等多种型号的真空断路器和F-C组合电器；额定电流可达4000A，额定短时耐受电流可达50kA；电缆室有充裕的空间，可连接多根电缆。 技术参数：
低压开关柜检验规程及成品检验流程 一，壳体外形尺寸和外观质量检验 壳体高度偏差不大于总高度的5％ 对角线偏差不大于对角线长度得2％ 门缝偏差 二，电器元器件装配质量 所有电器元件型号、规格、数量符合图样要求； 元器件的安装、布局符合图纸和工艺要求； 面板上的指示灯、按钮、仪表安装均应横平竖直, 元器件是否有完整的标志、铭牌，标牌上内容是否正确； 元器件安装要牢靠、合理、符合元器件生产厂的安装要求（例如有的元件只能竖装，不允许横装，有的不允许倾斜等）。 电器元件和功能单元中带电部件符合（电气间隙≥8mm 爬电距离≥14mm）规定。 电器元件的裸露带电端子等带电导体距金属构件（如框架、隔板、门板等）的距离不得小于20㎜。 三，线路连接
导线连接要牢靠,每个端子只允许连接一根导线（必要时允许连两条导线）. 绝缘导线穿越金属构件应有保护导线不受损伤的措施； 用线束布线，线束要横平竖直，且横向不大于30㎜，竖向不大于400㎜，应有一个固定点；交流回路的导线穿越金属隔板时，该电路所有相线和零线均应从同一孔中穿过. 在可移动的地方，必须采用多股铜芯绝缘导线，并留有长度富裕度； 接地保护在连接框架、面板等涂覆件时，必须采用刮漆垫圈，并拧紧紧固件。 ：母排表面涂层（如镀镍、搪锡、涂漆）应均匀、无流痕，母排弯曲处不得 有裂纹及大于1㎜的皱纹，母排表面应无起皮、锤痕、凹坑、毛刺等。 母排安装质量： 接螺栓必须拧紧 四，结构的机械强度和刚度 框架和外壳应有足够的强度和刚度，能承受所安装的元器件（如大容量断路器、母排）产生的机械应力；应能承受主电路短路时产生的电动力和热应力；不能因柜体吊装、运输而影响装置的性能。 通风口的设置，不能降低柜体的机械强度，不应降低柜子的防护等级，也不能造成熔断器、断路器在正常工作或短路情况下引起电弧或可熔性金属喷出通风口.
高压环网柜与高压断路器柜主要区别 作者：lzcai提交日期：2008-5-14 16:23:00 | 分类: | 访问量：683 如果柜型按照开关设备分类，有负荷开关柜、断路器柜、GIS等，并没有什么环网柜。 环网柜是一个约定俗成的叫法，原指的是负荷开关柜用于环网式供电，现在经常被人当作负荷开关柜的代名词，而不管是否被用于环网式供电。负荷开关柜可以用于环网式供电、中压分界室派接、中压末端变电室供电，各地区供电部门对允许使用负荷开关加熔断器保护的变压器的规格要求不一，象北京一般要求变压器容量不大于1000KV A，深圳地区可能是1600KV A。 负荷开关柜构造简单，成本较低（呵呵，少数进口产品并不便宜），体积较小，多数可以靠墙安装，一般只有熔断器保护而无继电保护。负荷开关柜主母线载流量一般小于等于630A，负荷开关额定开断电流一般小于等于630A（少数达到1700A），变压器柜（出线柜）额定电流（熔断器）一般不大于125A，高档负荷开关的转移电流可以达到2800A。部分负荷开关柜可以安装专用真空断路器、SF6断路器或采用压气等灭弧方式，短路分断能力接近或达到开关柜水平，这类柜加装继电保护后应该算做断路器柜。 中压断路器柜大家都比较熟悉，从老式的固定柜GG1a到目前常见的手车式铠装柜（落地式、中置式），断路器从多油、少油到真空、SF6，操作机构从手操、电磁操动、电机弹簧储能，操作电源为交流或直流，不论继电保护采用GL去分流、DL定时限到目前的组合式继电保护器，中压断路器柜的共同特点是结构复杂，造价较高，体积较大，维护工作量较大，设有较完善的继电保护装置，可根据需要设计不同类型的母线主结线，短路电流分断能力可达50KA以上，主母线载流量可达3150A以上，一般断路器机械寿命超过负荷开关。 从上述比较中，可以看出在常规使用情况下，负荷开关柜与中压开关柜的主要区别在于继电保护，这个区别决定了它们各自适合使用的场所。从国外的运行经验看，在大多数场所负荷开关柜都可以取代中压断路器柜，甚至更有优势，比如限流型高压熔断器的分断速度就远快于真空断路器，更适合保护变压器。国内供电部门正在逐渐接受这一观点。 我的问题主要分三块： 1.在变电室里使用环网柜还是中置柜有什么区别吗？ 2.我看到过一份图，中压系统的，其中中置柜作为进线柜时，后面还跟着电能测量柜和互感器柜而使用环网柜就是三个进出线柜没有测量柜，中高压不需要测量柜别且选用了环网柜测量柜放在什么位置？OR.测量柜只放在低压部分吗？ 3.再有一个低压配电柜问题，测量柜一般放在什么柜后面？ 问题补充： 谢谢1楼的专家回答得很详细，但是我还是有疑惑，我是做销售的但是跟技术打交道很多，我提的问题是今天遇到的，其实是这样，一个设计给我看的就是中压部分原先用的中置柜（用作进出线柜），但是我们的技术通过我给他换了种方案，就是代替中置柜改用环网柜作为进线柜，按照专家的说法，
一、概述 HXGN□- 12箱型固定式金属封闭开关柜（简称环网柜）适用于交流50HZ，10KV的网络作为开断负荷和短路及关合短路电流用。本环网柜配用手动、电动弹簧机构来操作负荷开关，接地开关和隔离开关配用手动操作机构。 二、型号含义 三、使用环境条件 1、环境温度上限+40℃，下限-25℃ 2、海拔高度:不大于1000m 3、空气相对湿度日平均值不大于95%，月平均值不大90%；水蒸气日平均值不大于月平均值不大于 4、周围空气不受腐蚀或可燃气体、水蒸气等明显污染 5、无经常性的剧烈振动 四、技术参数
五、技术要求 装有FZN-10/630型真空负荷开关的环网柜应能满足FZN-10/630型真空负荷开关的所有相应的技术要求。 六、结构和工作原理 本环网柜是以空气为绝缘介质的，主要配装FZN-10/630型真空负荷开关，主要方案有进线柜和出线柜等。 1、进线柜方案 柜内主回路有一台FZN-10/630型真空负荷开关，它配装有隔离刀，酌情还配装接地刀所组成，三者共装在一个机架上，并互有联锁。因此可实现接通母线、隔离、接地三个工位的操作，柜内还可灵活配装CT、PT等元件。 2、出线柜方案 柜内主回路有一台FZN-10/630型真空负荷开关和带撞击器的熔断器（有隔离开关的作用）及接地刀所组成，也可实现三工位操作。柜内还可灵活配装CT/PT和避雷器等元件，因此有时可省去计量柜。进、出线柜均配有与接地开关联锁的绝缘防护隔板，柜内各开关与隔板及柜门间采用机械联锁，并达到“五防”要求，柜体外壳防护等级为IP3X。 七、吊运、安装、调试和熔断器的更换 1、吊运
吊运前按规定进行开箱前的检查。柜体吊运时按作业标记要求，小心轻放，防震等。 2、安装 开箱后，检查柜体及柜内元件是否完好，动作是否正常，有否受潮等，在确认无误后，方可进行安装。 3、调试 如发现柜体内元件达不到其技术要求或联锁不到位时，需按下列过程调试： （1）对负荷开关和接地或隔离开关，可通过调节拉杆长度和变换拉杆与操作杆角度和位置来达到技术要求。 （2）若有联锁不到位时，可微调相应的操作拉杆长度来改变联锁孔的位置，使联锁到位。 4、更换熔断器 必须严格按停电顺序操作，首选将负荷开关分闸，然后打开熔断器到隔离位置，并将接地开关合上，在插入绝缘防护隔板后，柜门方可打开，才能进行更换熔断器。 八、使用与故障处理 1、使用 请务必严格按照下列步骤操作，否则易造成损害。 （1）负荷开关的操作顺序 a:合闸：当负荷开关处于分闸状态时，将操作手柄插入负荷开关操作孔内顺时针转动（约18 0度）、使其合闸。 b:分断当负荷开关处于合闸状态时，可由手动脱扣按钮或脱扣电磁铁操作使负荷开关分闸，对配有带撞击器的熔断器的负荷开关，熔断器熔断后，其撞击器也可使负荷开关分闸。 （2）停电操作顺序 a:将负荷开关分闸，使它与隔离和接地开关之间的联锁解除。 b:将操作手柄插入隔离和接地开关操作孔内，按顺时针方向转动（约90度），隔离刀被打开。 c:再按顺时针方向转动（约90度），接地开关速闭合。 d:插入绝缘隔板，使门联锁解除。 e:开门检修。 （3）送电操作顺序 a:关闭柜门。
