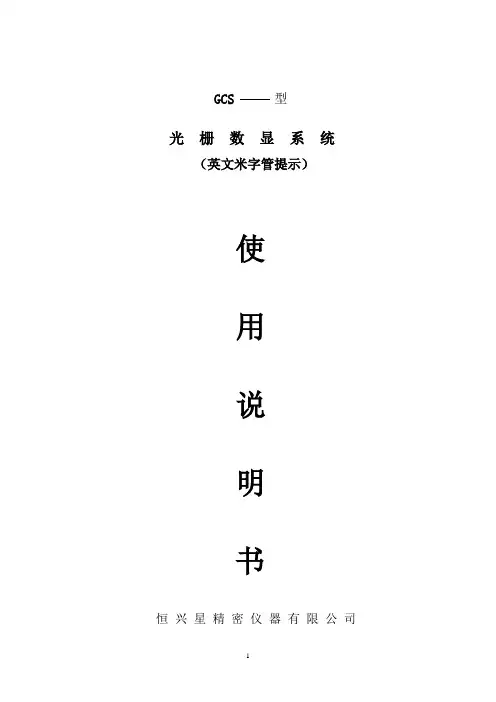

GCS型
光栅数显系统
（英文米字管提示）
使
用
说
明
书
恒兴星精密仪器有限公司
尊敬的用户：
欢迎您使用深圳市恒兴星最新开发液晶英文提示的GCS 光栅数显系统，恒兴星光栅系
统广泛用于铣床、磨床、镗床、线切割、车床，它的应用有助于提高生产效率、显示直观、操作方便、精度准确、重复性稳定，是模具制造业、机械加工业、精密测量仪器必不可少
的装置。
本系统设置多种智能化功能，如SDM300点记忆、等分圆和椭圆、斜面加工、R的加工8 个面选择、分中功能的用法，还配置了计算器，等等功能，使用起来十分方便。
应用恒兴星的光栅数显系统，不须经过培训，按照英文使用说明书每步提示一看就懂。最适合刚使用操作的新手，对于熟练得操作者更是得心应手。
要想了解有关的细节请详细阅读使用说明书。
安全注意事项：
打开产品包装，取出箱内数显表与电子尺相接，然后插上电源检查显示是否正常。
①开箱后检查外观是否完好，若有故障应立即联系本公司销售部，切勿自行拆卸维修。
②本装置使用110V～220V，50Hz～60Hz的交流电源，电源插头是带有接地脚的三芯
电源插头。三芯电源插座地线一定要接地牢靠。
③用户不可以自行打开机壳修理，表内有很高压电源以免造成人员伤害。
④本机壳是采用ABS工程塑料，不具防爆高温的环境中使用。
⑤平时不用时请关闭电源，可延长本产品使用时间。
⑥在雷雨天气时应关闭或拔掉电源线以免高压雷击电网引起表的电源电压突然猛增
高而烧毁表内电源，给用户带来不必要的损失。
日常维护：
①每天下班时，清洁时请关闭电源。
②用干布或毛刷擦拭数显表或电子尺防护外壳。
③不能用甲苯或乙醇清洗外壳。
④数显表外壳或显示窗的污迹可用洗衣粉和水搅匀用毛巾扭干水擦拭。
承诺：
本公司产品如因用户使用操作不当造成电子尺和数显表的损坏，特别是因碰撞造成产品外观或内部损坏，或自行拆下电子尺限位，造成因超行程把尺撞坏，需本公司维修服务的，本公司要收取适当的材料费和维修费。
面板按键说明GCS-900
目录
功能项目 (7)
清零 (8)
输入坐标 (8)
公/英制显示 (8)
ABS/INC坐标 (9)
自动分中 (10)
RI（寻找师傅零位） (11)
半径/直径 (11)
计算器 (11)
SDM300组记忆 (12)
圆周分孔 (18)
椭圆分孔 (21)
斜线分孔 (25)
圆弧加工 (27)
平滑圆弧加工 (35)
斜面加工 (39)
基本参数 (42)
高级用户 (43)
光栅线位移传感器 (45)
光栅线位移动传感器行程和安装尺寸 (48)
安装示图 (49)
故障分析与处理 (50)
GCS-英文提示光栅数显表，英文辅助显示智能表，采用高科技软件电子技术，功能多、易操作、可靠耐用，使机械加工的必备产品。
一、功能项目
1、清零
2、输入坐标
3、公/英制显示
4、相对/绝对
5、自动分中
6、RI（寻找师傅位）
7、半径/直径（高级用户设置）GCS-900
8、计算器功能
9、SDM300组记忆
10、圆周分孔
11、椭圆分孔
12、斜线分孔
13、圆弧加工
14、平滑圆弧加工
15、斜面加工
16、停电记忆
二、九芯方插座与传感器连接表
脚号 1 2 3 4 5 6 7 8 9
功能5v 0v 信号信号零位信号空空空空
清零
功能：GCS-英文提示操作者可在任何位置将显示坐标归零
例：按键 X轴清零
按键 Y轴清零
输入坐标
功能：GCS-英文提示操作者可以将现时机床工作台的工件位置设置为一个任何数值例：将现时X轴的位置设定为45.8mm
依次按
（注：在输入过程中，X轴数据会不断闪烁提示）
公/英制显示
功能：GCS-英文提示可将显示的位置尺寸，以公制（mm）或英制（inch）作为转换。
现时公制显示为25.400，英制显示为1.0000。
操作步骤
例1：现时尺寸为英制（inch）要转到公制（mm）显示
按
例2：现时显示公制（mm）要转到英制（inch）显示
按
（注：在ABS/INC，SDM各组坐标系中都可以直接转换）
ABS/INC坐标
功能：GCS-英文提示数显表提供两组坐标分别是ABS（绝对）及INC（相对）坐标。
1、操作者可将工件基准零位（即师傅位）记忆在ABS坐标，然后转到INC坐标内
进行加工操作。
2、在INC坐标内任何位置清零，分中不会影响ABS坐标内的相对工件基准零位的
相对值。
3、在ABS坐标内相对于工件基准零点（师傅位）的绝对值会自动保存操作者可随
时调出查看。
操作步骤
例1：现时在ABS坐标要转到INC坐标
按
操作步骤
例2:在INC坐标系中X轴分中再回到ABS坐标找回师傅位
按
摇动机床工作台X轴到工件另一端按键按将机床工作台摇零加工按键将机床工作台X轴摇到零位（即师傅位）
自动分中
功能：GCS-英文提示数显表提供自动分中功能，将现时的显示数值按键摇动机床工作台行至零便是工件的中心
例：将X轴的零位设立于工件的中心
1、将分中棒对准工件X轴方向的一边，然后清零，按
2、将分中棒对准工件X轴方向的另一边，按再按
3、将工件移到“0.000”便是工件中心
（寻找师傅零位）
功能：GCS-英文提示光栅尺绝对零位记忆，设置零点与绝对零位之间的尺寸
例：以X轴为例
1、将X轴在ABS状态清零，按
2、按
3、摇动机床工作台光栅尺经过绝对零位计数储存
当停电或关机状态下，不小心摇动了机床工作台，在开机后可利用RI功能寻回师傅位按将机床工作台摇动经过光栅尺绝对零位，右边功能窗显示然后发出嘟嘟两声，直接摇到零位便可找回原始基准点。
半径/直径
功能：GCS-英文提示此功能主要用于车床上，直接显示中拖板进刀半径尺寸，安装好后根据客户要求进行直径设置。
计算器功能
在日常的加工中，用得最多的工具除了刀具外，相信是计算机了
GCS的计算机功能除提供一般的加、减、乘、除的常用计算外，还提供常用的三角函数，包括Sin、Con、TAN、开方根等
GCS的计算机功能并不只是简单的加一个计算机在显示箱内：该功能还有一大特点就是“结果转移”功能，将计算机的计算结果直接转移到需要加工的轴上，操作者只需将机床工作台摇到零位，便是刚才计算结果的位置
例：123+76=199 6×35=210
依次按
注：1、如数位输入错误可按重新输入
2、在计算完成后按计算结果转移到X轴显示
3、在计算器状态下按将坐标系中X轴的数据转移到计算器中
300组记忆
GCS-英文提示数显表提供三种坐标：绝对坐标（ABS）、相对坐标（INC）和300 组用户坐标系（SDM0-SDM299）。300组用户坐标系可作为加工时的辅助零位，ABS为
绝对坐标系，在加工共工件开始确立，作为加工工件的原始基准点，300组用户坐标系相对于绝对坐标系定义。
操作步骤
如图示工件，ABS原点设在工件中心点，其余四个辅助零位位置如图，所示1、2、
3、4点可用两种方法设置辅助零
①到位清零
②坐标输入
例1：到位清零
先将工件基准零位设置为ABS坐标系零点后，直接将机床工作台摇动到各SDM原
点的位置并清零，在加工时不论在ABS坐标系还是在sdm坐标系，将机床工作台摇动到显示值为“0.000”位置就可以加工了
如图示工件的坐标设置步骤如下：
（1）按自动分中一节的方法，将ABS原点设置在矩形中心0点，AB与X轴对齐，AD与Y轴对齐，对准0点时，ABS坐标、X轴、Y轴清零
Sdm0组坐标X轴，Y轴清零
Sdm1组坐标X轴，Y轴清零
Sdm2组坐标X轴，Y轴清零
Sdm3组坐标X轴，Y轴清零
操作步骤
（1）设置第1点SDM组坐标系原点进入SDM组坐标系，X轴清零、Y轴清零，摇动机床工作台到第1点，数显表显示如右
按
（2）设置第2点SDM1组坐标系原点进入SDM1组坐标系，X轴清零、Y轴清零，摇动机床工作台到第2点，数显表显示如右
按
（3）设置第3点SDM2组坐标原点进入SDM组坐标系，X轴清零、Y轴清零，摇
动机床工作台到第3点，数显表显示如右
按
（4）设置第4点SDM3组坐标系原点进入SDM3组坐标系，X轴清零、Y轴清零，摇动机床工作台到第4点，数显表显示如右
按
（5）按照设定的用户坐标系加工零件
（6）加工与上工件相同的零件时，只要设定ABS零点在0点后，SDM零点已自动设置，按然后机床工作台摇到零就是所需加工的位置
2、预置SDM坐标
用预置零位的办法，无需摇动机床工作台，就能精确快捷地设置用户坐标零位例：使用“0”模式输入法，如图所示当绝对坐标零点设置在0点时，1点坐标（60，-45），2点坐标（-60，-45），3点坐标（60，45），4点坐标（-60，45）操作步骤
（1）先在ABS坐标内将工件的师傅位
（基准点）设置好
按
（2）设置第1点零位，转到第1点辅助零位SDM1
按
（3）直接将第1点辅助零位的坐标输入
按
按
设置第2点零位
转到第2点辅助零位SDM2
按
直接将第2点辅助零位的坐标输入按
按
设置第3点零位
转到第3点辅助零位SDM3
按
直接将第3点辅助零位坐标输入按
按
设置第4点辅助零位SDM4
按
直接将第4点辅助零位的坐标输入
按
按
工件的四个辅助零位设置好后，操作者可按转到各辅助零位，然后将机床工作台摇到零，便是该辅助零位，退出SDM功能可按即可SDM坐
标输入模式切换
当SDM模式为“0”时，输入的数据为实际值
当SDM模式为“1”时，输入的数据为相反数
例：1按GCS-900按
2按选择“0”模式或“1”模式，按退出
SDM总清
功能介绍：清除用户坐标系SDM300组的原点设置，清除后，SDM坐标系得显示
值与ABS坐标系得显示值相等
操作步骤：
1、按GCS-900键进入基本参数按选择到“清SDM多组坐标”
按
2、当右窗显示“完成”后，按退出
圆周分孔
功能：GCS-英文提示数显表提供方便的圆周等分孔功能，操作者只需输入圆周的半径
圆周的起始角度
圆周的终止角度
等分的孔数
GCS-英文提示数显表便自动计算
出圆周上各等分孔的位置，将各孔的位置设置为零，操作者只需按或选择到圆周上的第几号孔，然后将机床工作台摇到零，便是该孔的位置。
例:半径： 30mm
起始角度： 300
终止角度： 3180
等分孔数： 6
操作步骤：
1、先将工件的中心位置定为零，然后按进入圆周分孔功能
2、输入半径（R：30）
按
原设置的半径
3、输入起始角度
按
原设置的起始角度
4、输入终止角度
按
原设置的终止角度
5、输入最大孔号（孔数）
按
原设置的最大孔号
