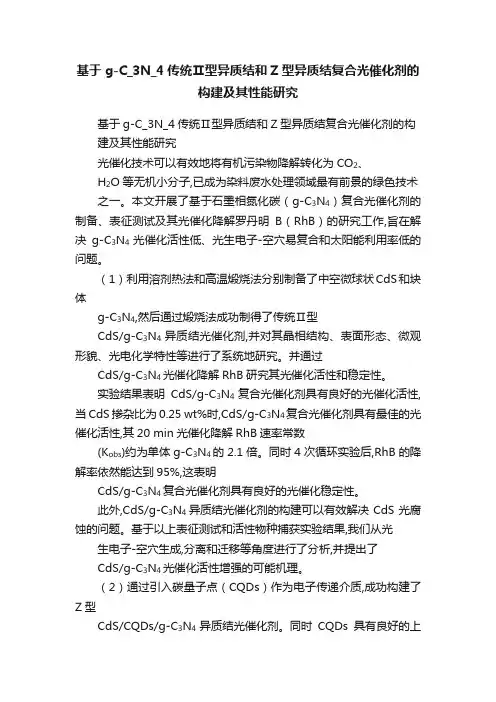

基于g-C_3N_4传统Ⅱ型异质结和Z型异质结复合光催化剂的构
建及其性能研究
光催化技术可以有效地将有机污染物降解转化为CO2、
H2O等无机小分子,已成为染料废水处理领域最有前景的绿色技术
之一。本文开展了基于石墨相氮化碳（g-C3N4）复合光催化剂的制备、表征测试及其光催化降解罗丹明B（RhB）的研究工作,旨在解决g-C3N4光催化活性低、光生电子-空穴易复合和太阳能利用率低的问题。
（1）利用溶剂热法和高温煅烧法分别制备了中空微球状CdS和块体
g-C3N4,然后通过煅烧法成功制得了传统Ⅱ型
CdS/g-C3N4异质结光催化剂,并对其晶相结构、表面形态、微观形貌、光电化学特性等进行了系统地研究。并通过
CdS/g-C3N4光催化降解RhB研究其光催化活性和稳定性。
实验结果表明CdS/g-C3N4复合光催化剂具有良好
的光催化活性,当CdS掺杂比为0.25 wt%时,CdS/g-C3N4复合光催化剂具有最佳的光催化活性,其20 min光催化降解RhB速率常数
(Kobs)约为单体g-C3N4的2.1倍。同时4次循环实验后,RhB的降解率依然能达到95%,这表明
CdS/g-C3N4复合光催化剂具有良好的光催化稳定性。
此外,CdS/g-C3N4异质结光催化剂的构建可以有效
解决CdS光腐蚀的问题。基于以上表征测试和活性物种捕获实验结果,我们从光
生电子-空穴生成,分离和迁移等角度进行了分析,并提出了
CdS/g-C3N4光催化活性增强的可能机理。
（2）通过引入碳量子点（CQDs）作为电子传递介质,成功构建了Z型
CdS/CQDs/g-C3N4异质结光催化剂。同时CQDs具有良好的上转换荧光性质,可以将近红外光转换为可见光,实现复合光催化剂的宽光谱
响应,提高其对太阳能的利用效率。
具体地,利用碱液超声法制备了单分散的CQDs颗粒,然后通过煅烧法成功制备了Z型CdS/CQDs/g-C3N4异质结光催化剂。同时,利用同样方法制得CdS/g-C3N4和
CQDs/g-C3N4复合光催化剂并用作对照研究。
通过各种表征手段对Z型CdS/CQDs/g-C3N4复合光催化剂的晶相结构、表面形态、微观形貌、光电化学特性等进行了系统地研究,并且证实了其光生电子-空穴依照Z型机制进行传递转移。通过
CdS/CQDs/g-C3N4光催化降解RhB,表明Z型复合光催化剂具有良好的光催化活性。
当CdS和CQDs掺杂比分别为0.25 wt%和0.5 wt%时,Z型
CdS/CQDs/g-C3N4复合光催化剂具有最佳的光催化活性,可见光照射20min后,RhB的降解率为100%;10 min光催化降解速率常数
(Kobs)约为单体g-C3N4的3.5倍、CdS （0.25%）/g-C3N4的2倍和CQDs（0.5%）
/g-C3N4的2.6倍。经过4次循环实验后,RhB的降解率依然能达到93%,这表明Z型CdS/CQDs/g-C3N4复合光催
化剂显示较高的稳定性。
值得注意的是,在近红外光照射120 min后,Z型
CdS/CQDs/g-C3N4复合光催化剂对RhB的降解率可达到62%,表明CdS/CQDs/g-C3N4可实现近红外光响应,提高其对太阳能的利用率。结合以上表征测试和活性物种捕获实验结果,揭示了CQDs 在Z型CdS/CQDs/g-C3N4异质结体系中的作用机制和Z 型复合光催化剂对染料有机污染物的光催化降解机理,为
g-C3N4基复合光催化剂降解废水中的染料有机污染物
奠定了理论价值。
与Z型CdS/CQDs/g-C3N4异质结光催化剂相比,以上构建的传统Ⅱ型CdS/g-C3N4异质结光催化剂虽然可
以有效降低g-C3N4光生电子-空穴的复合率,提高其光
催化活性。但是基于传统异质结光催化剂光生电子-空穴的转移路
径,CdS/g-C3N4具有较低价带电势和较高的导带电势,
致使其氧化还原能力较弱。
而Z型CdS/CQDs/g-C3N4异质结光催化剂,其光生电子-空穴依照Z型路径转移,使导带电势更负,价带电势更正,进而增强其氧化
还原能力。
铋基光催化剂的调控与污染物降解机理研究伴随着我国社会和工业技术的不断发展,大量污染物尤其是抗生 素等难降解有机污染物被排放到天然水体当中,由此引起的水质污染 和供水安全问题,已成为关乎可持续发展和实现小康社会的关键因素。因此,急需发展自由基强化氧化技术,以实现水中污染物的高效降解 和安全转化。半导体光催化技术是通过将光能转化为化学能,在光能 的驱动下催化产生羟基自由基（·OH）、、超氧自由基 (O2·-)、单线态氧 （1O2）和空穴（h+）等活性氧物种以达到降解水中有机污染物的效果,它具有氧化能力强、污染物 降解彻底、反应条件温和与环境友好的特点,在水污染治理方面具有 较好的应用前景。然而,传统的光催化材料如二氧化钛由于禁带宽度 大（3.2 eV）,只能吸收占太阳光4%的紫外光,对占太阳光约43%的可见光的利用效率低,极大限制了该技术的实际应用。为提高太阳能的 利用率,特别是可见光的利用率,构筑高效可见光催化剂成为现阶段 光催化领域的发展前沿。对于具有较宽带隙或较窄带隙的半导体材料,通过调控禁带宽度可以有效提高半导体材料对可见光的响应;对于本 身具有较强可见光吸收的半导体材料,通过构建异质结构,促进光生 载流子的传导,从而抑制光生电子-空穴复合可以有效提高其对可见 光的利用效率;借助上述两种手段,设计并构建纳米复合材料,发展可 见光催化技术,可以有效解决上述问题。近年来,一系列含铋的半导体材料被报道具有优良的光催化活性,其具有独特且可调的电子能带结
