轴流压缩机概述
陕鼓牌轴流压缩机分为A系列和AV系列，A系列为静叶不可调，AV系列为全静叶可调。目前工业常用的是AV系列，其规格从AV40到AV140共计240个，级数一般为9,18级，该系列压缩机特点是流量、压力调节范围宽广，各工况点效率高，最高可达90%以上。陕鼓轴流压缩机采用瑞士苏尔寿公司轴流压缩机技术设计制造，系列化、通用化、标准化程度高，设计、制造、加工水平完全符合国际有关通用标准及技术规范，处于国际先进水平。设计中采用现代设计方法提高了压缩机的效率和机组可靠性，同时结构的改进也便于安装、拆卸以及日常维护。近几年，由于能源紧缺，高效率、大流量的轴流压缩机越来越多地替代离心压缩机，在以前被认为是离心压缩机的领域使用。陕鼓设计、制造的轴流压缩机除用于高炉鼓风、空分装置、催化裂化装置、硝酸四合一机组及三合一机组、大型风源风洞等传统领域外，还被用于CCPP(高炉煤气联合循环发电装置)、电站、热压缩、液化天然气、制药、污水处理等领域，产品出口印度、苏丹、巴西、土耳其等国家。
为了保持轴流压缩机的技术领先性，陕鼓对引进技术进行了消化、吸收、再创新，先后开发了小型轴流压缩机，设计流量1000Nm3/min，可为300 m3高炉和40,60万吨/年催化裂化装置配套轴流压缩机，效率可提高8%,10%;开发了轴向进气、径向排气的新型结构轴流压缩机，减少进气损失，并满足用户现场安装空间的要求;开发了目前国产最大的AV100-17轴流压缩机，可满足5800m3高炉鼓风需要;开发了AV112轴流压缩机焊接机壳技术。
轴流压缩机5大技术特点
一是轴流压缩机气体动力学设计采用最先进的三元流理论和优化设计方法;采用效率高、压头大的新型叶栅，成功进行了各种反动度叶型组合设计。在同样参数
的条件下，新设计的产品比国外原进口产品级数少1,2级，效率平均提高5,以上，与一般离心压缩机比效率高出10%。
二是采用先进的程序进行转子动力学设计，并将产品安放基础和轴承转子作为一个系统进行各种计算与分析，提高了产品运转的平稳性、安全性和可靠性。
三是采用全静叶可调机构，将原静叶调节角度从37?,79?拓展到22?,79?，扩大了工况调节范围;同时进一步研究开发了全静叶可调加变转速调节新技术，工况范围又拓宽了15%以上，有效地避免了运行时放风操作和造成的能源损失。
四是整体结构采用便于用户安装调试的公共底座;定子组件采用三层缸结构，改善了产品内部零部件的热应力分布，提高了产品的抗振性，降低了机组的噪音，噪音比国外同类产品低5,10分贝。
五是调节机构和滑动支撑部件大量运用DU型合金和石墨轴承，这种材料具有良好的无油自润滑特点
轴流式压缩机资料轴流式压缩机与离心式压缩机都属于速度型压缩机均称为透平式压缩机; 速度型压缩机的含义是指它们的工作原理都是依赖叶片对气体作功，并先使气体的流动速度得以极大提高，然后再将动能转变为压力能。透平式压缩机的含义是指它们都具有高速旋转的叶片。“透平”是英文“TURBINE”的译音，其中文含义为:“叶片式机械”，对于这一英文单词，全世界不管哪种语言，都采用音译的方法，所以“透平式压缩机”的意义也就是叶片式的压缩机械。与离心式压缩机相比，由于气体在压缩机中的流动，不是沿半径方向，而是沿轴向，所以轴流式压缩机的最大特点在于:单位面积的气体通流能力大，在相同加工气体量的前提条件下，径向尺寸小，特别适用于要求大流量的场合。另外，轴流式压缩机还具有结构简单、运行维护方便等优点。但叶片型线复杂，制造工艺要求高，以及稳定工况区较窄、在定转速下流量调节范围小等方面则是明显不及离心式压缩机.
AV90,12全静叶可调轴流压缩机是为中国石油天然气股份有限公司大连石化分公司生产的用于350万吨/年重油催化裂化装置的轴流式主风机;也是该型号风机在石化领域使用的第一台大型轴流压缩机。该产品具有性能优良、运行平稳、噪音低、高效节能、控制水平高、安全可靠等特点，深受用户好评。AV90,12全静叶可调轴流压缩机主要用于催化裂化装置，高炉鼓风装置、化肥厂的空气压缩装置、空气分离、风洞试验等装置的供风设备。AV90,12轴流压缩机是陕西鼓风机(集团)有限公司、也是我国第一台该型风机，填补了国内空白。在产品的设计中，设计人员首先确立了四条设计原则，安全性、经济性、可靠性、合理性。要求设计的产品性能高、安全可靠、噪音低、经济合理、调节方便、自动化水平高、并能适合不同的应用范围。以此为思路，设计人员再提出了详细、合理的设计技术方案。主要性能指标(设计点)介质空气进口温度(?) 10.4进口压力(Mpa) 0.098进口流量(m3/min(干)) 7300 出口压力(MPa) 0.45轴功率(kW) 27768多变效率(,) 91.31转速(r/min) 3750气体动力学设计采用了国际上先进的三元流模化设计技术，根据以实验为基础的数据编制计算程序，较准确地模拟了气体流动的真实性，合理设计轴流压缩机流道，保证了产品性能的优良和准确可靠;在结构设计中根据机组大跨距的特点，在转子动力学计算过程中，对轴承的动静态性能，转子的不平衡响应及转子振动采用国际上先进的Madyn程序进行详细分析计算，保证计算结果的准确可靠，同时，还对与风机相关的整个轴系进行扭曲振动计算，确保机组安全平衡运行。在结构设计中，运用价值工程指导设计，对需部件的通用性和合理性进行综合分析，比较和规纳，尽量提高产品的三化水平。风机的叶片、曲柄、滑块等为系列化设计，许多零部件尽可能通用，如轴承箱、机壳、轮毂等为标准化设计，机壳、调节缸、叶片承缸等采用水平剖分三缸型式，无立分面，因而刚性好，能改善热应力分布，减小热变形、噪音、振动等，同时便于安装和拆卸。转子采用整体锻造等内径型式，叶顶间隙小，刚性高，加工方便，内泄漏减小，效率高。调节机构中我
们运用了合金作为轴承和滑动支承，具有良好的无油润滑作用，不用维护，使用灵活方便，寿命长。该机组采用整锻实心轴等内径转子，叶顶间隙小、刚性好、内泄漏小、效率高;转子叶顶气流速度低，产生的噪音低;定子部分采用了叶片承缸、调节缸、机壳三层缸的结构，减少了热应力和热变形;叶片承缸采用球墨铸铁，机壳采用灰口铸铁，减少振动，吸收噪音，使本机噪音小，符合国家标准要求;目前，AV90,12全静叶可调轴流压缩机，是国内生产的第一台该型号的轴流压缩机。该产品采用先进的三元流模化设计，等内径和三层缸结构，全静叶可调方式，先进的DCS自动化控制等先进技术设计。在国内也只有陕西鼓风机(集团)有限公司一家生产。AV90-12轴流压缩机不仅可应用于石化行业，同时该产品还可广泛应用于冶金行业2000,3500,,高炉主风机，还可用作液化天然气、大型空分装置和风洞试验等同等风量、压力气源的装置(根据对国内外市场的大量调查发现，每年总的需求量为3,5台，故每年为本公司创造产值6450,10750多万元，利润1290,2150多万元。所以，该产品的研制推广，具有较高的经济价值和社会意义AV90,12轴流压缩机由于其结构合理，气动计算先进可靠，使其具有性能可靠、高效节能、调节方便、工况范围宽广的特点。同时，由于该产品具有完备的自控系统，使其运行安全可靠。综上所述，AV90,12轴流压缩机的技术水平已经完全达到了国际先进水平，是很好的高效节能。
轴流压缩机-正文
45 排气压力高于1.5×10帕、气体沿接近轴向流动的透平压缩机。排气压力低于2×10帕的一般又称为轴流鼓风机。轴流压缩机除广泛用于燃气轮机装置以外，还用于高炉鼓风、空气分离、天然气液化和重油催化等装置中压送空气和其他气体。(见彩图)
轴流压缩机
轴流压缩机

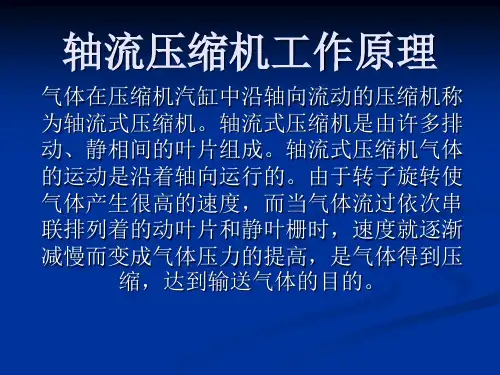

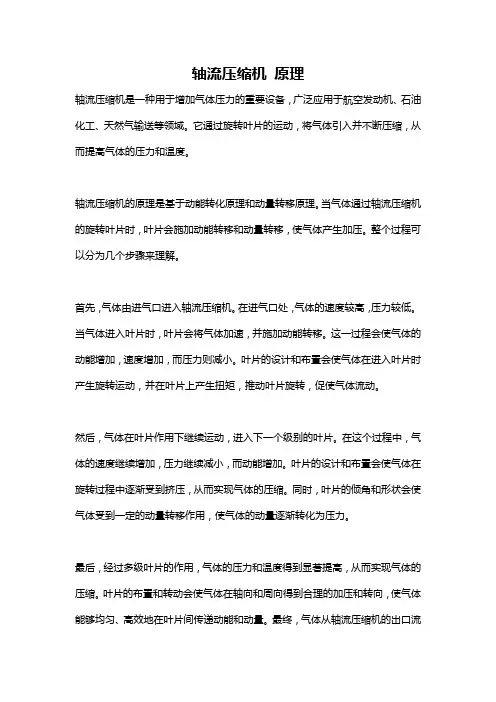

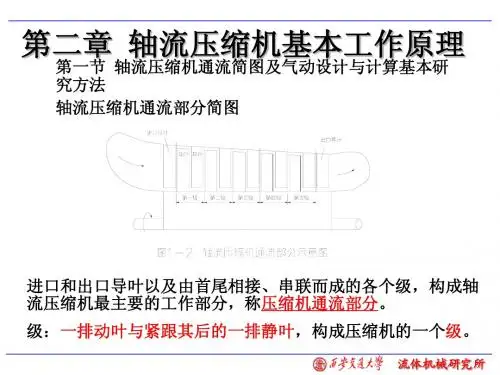

工作原理和结构图为轴流压缩机的结构。动叶列与它后面的导流器组成级，压缩机通常由若干个级构成级组。轴流压缩机的进气管、收敛器、进口导流器、级组、出口导流器、扩压器和排气管等元件合称为通流部分。导流器固定在机壳内，组成定子。动叶均匀地安置在轮盘或转轴上组成转子。转子两端有密封，整个转子支承在两端的径向轴承上，其中一端装推力轴承，以承受由于压缩气体作用在转子上的轴向推力。气体由进气管均匀地引至收敛器和进口导流器，以一定的速度进入
第一级。气体在级中受到叶片的动力作用，因获得能量而提高压力。气体沿各级依次压缩，逐步提高压力，经出口导流器、扩压器和排气管送出。
轴流压缩机
性能轴流压缩机的主要性能参数为压力、流量、功率、效率和转速。其最小流量受喘振工况限制，最大流量受阻塞工况限制。可以采用变转速、进口节流、出口节流和可调静叶等方法进行调节，以扩大运行工况范围。
发展概况 19世纪末，英国的C.A.帕森斯让多级反动式汽轮机反向旋转，作为试验用轴流压缩机，但由于效率很低而不能实用。20世纪初，英国制造出第一台轴流压缩机，效率仍不高。一直到30年代，由于航空事业的发展，开展了对轴流压缩机气体动力学的理论研究和试验研究，效率才有显著提高。亚声速级(气流速度低于声速)中压力比不大,一般不超过1.3。为了提高级的压力比和增大流量,人们研究跨声速和超声速压缩机,并已广泛应用于喷气发动机中。
轴流压缩机概述 陕鼓牌轴流压缩机分为A系列和A V系列，A系列为静叶不可调，A V系列为全静叶可调。目前工业常用的是A V系列，其规格从A V40到A V140共计240个，级数一般为9～18级，该系列压缩机特点是流量、压力调节范围宽广，各工况点效率高，最高可达90%以上。陕鼓轴流压缩机采用瑞士苏尔寿公司轴流压缩机技术设计制造，系列化、通用化、标准化程度高，设计、制造、加工水平完全符合国际有关通用标准及技术规范，处于国际先进水平。设计中采用现代设计方法提高了压缩机的效率和机组可靠性，同时结构的改进也便于安装、拆卸以及日常维护。近几年，由于能源紧缺，高效率、大流量的轴流压缩机越来越多地替代离心压缩机，在以前被认为是离心压缩机的领域使用。陕鼓设计、制造的轴流压缩机除用于高炉鼓风、空分装置、催化裂化装置、硝酸四合一机组及三合一机组、大型风源风洞等传统领域外，还被用于CCPP（高炉煤气联合循环发电装置）、电站、热压缩、液化天然气、制药、污水处理等领域，产品出口印度、苏丹、巴西、土耳其等国家。 为了保持轴流压缩机的技术领先性，陕鼓对引进技术进行了消化、吸收、再创新，先后开发了小型轴流压缩机，设计流量1000Nm3/min，可为300 m3高炉和40～60万吨/年催化裂化装置配套轴流压缩机，效率可提高8%～10%；开发了轴向进气、径向排气的新型结构轴流压缩机，减少进气损失，并满足用户现场安装空间的要求；开发了目前国产最大的A V100-17轴流压缩机，可满足5800m3高炉鼓风需要；开发了A V112轴流压缩机焊接机壳技术。 轴流压缩机5大技术特点 一是轴流压缩机气体动力学设计采用最先进的三元流理论和优化设计方法；采用效率高、压头大的新型叶栅，成功进行了各种反动度叶型组合设计。在同样参数的条件下，新设计的产品比国外原进口产品级数少1～2级，效率平均提高5％以上，与一般离心压缩机比效率高出10%。 二是采用先进的程序进行转子动力学设计，并将产品安放基础和轴承转子作为一个系统进行各种计算与分析，提高了产品运转的平稳性、安全性和可靠性。 三是采用全静叶可调机构，将原静叶调节角度从37°～79°拓展到22°～79°，扩大了工况调节范围；同时进一步研究开发了全静叶可调加变转速调节新技术，工况范围又拓宽了15%以上，有效地避免了运行时放风操作和造成的能源损失。 四是整体结构采用便于用户安装调试的公共底座；定子组件采用三层缸结构，改善了产品内部零部件的热应力分布，提高了产品的抗振性，降低了机组的噪音，噪音比国外同类产品低5～10分贝。 五是调节机构和滑动支撑部件大量运用DU型合金和石墨轴承，这种材料具有良好的无油自润滑特点 轴流式压缩机资料轴流式压缩机与离心式压缩机都属于速度型压缩机均称为透平式压缩机; 速度型压缩机的含义是指它们的工作原理都是依赖叶片对气体作功，并先使气体的流动速度得以极大提高，然后再将动能转变为压力能。透平式压缩机的含义是指它们都具有高速旋转的叶片。“透平”是英文“TURBINE”的译音，其中文含义为：“叶片式机械”，对于这一英文单词，全世界不管哪种语言，都采用音译的方法，所以“透平式压缩机”的意义也就是叶片式的压缩机械。与离心式压缩机相比，由于气体在压缩机中的流动，不是沿半径方向，而是沿轴向，所以轴流式压缩机的最大特点在于：单位面积的气体通流能力大，在相同加工气体量的前提条件下，径向尺寸小，特别适用于要求大流量的场合。另外，轴流式压缩机还具有结构简单、运行维护方便等优点。但叶片型线复杂，制造工艺要求高，以及稳定工况区较窄、在定转速下流量调节范围小等方面则是明显不及离心式压缩机.
压缩机： 压缩机，是一种将低压气体提升为高压气体的从动的流体机械，是制冷系统的心脏。 空气压缩机： 空气压缩机是一种用以压缩气体的设备。空气压缩机与水泵构造类似。大多数空气压缩机是往复活塞式，旋转叶片或旋转螺杆。 种类： 空气压缩机的种类很多。 1、按工作原理可分为三大类：容积型、动力型、热力型压缩机。 2、按润滑方式可分为无油空压机和机油润滑空压机。 3、按性能可分为：低噪音、可变频、防爆等空压机。 4、按用途可分为：冰箱压缩机、空调压缩机、制冷压缩机、油田用压缩机、天然气加气站用、凿岩机用、风动工具、车辆制动用、门窗启闭用、纺织机械用、轮胎充气用、塑料机械用压缩机、矿用压缩机、船用压缩机、医用压缩机、喷砂喷漆用。 5、按型式可分为：固定式、移动式、封闭式。 容积式压缩机——直接依靠改变气体容积来提高气体压力的压缩机。 活塞式压缩机——是容积式压缩机，其压缩元件是一个活塞，在气缸内做往复运动。 回转式压缩机——是容积式压缩机，压缩是由旋转元件的强制运动实现的。
滑片式压缩机——是回转式变容压缩机，其轴向滑片在同圆柱缸体偏心的转子上作径向滑动。截留于滑片之间的空气被压缩后排出。 液体-活塞式压缩机——是回转容积式压缩机，在其中水或其它液体当作活塞来压缩气体，然后将气体排出。 罗茨双转子式压缩机——属回转容积式压缩机，在其中两个罗茨转子互相啮合从而将气体截住，并将其从进气口送到排气口。没有内部压缩。 螺杆压缩机——是回转容积式压缩机，在其中两个带有螺旋型齿轮的转子相互啮合，使两个转子啮合处体积由大变小，从而将气体压缩并排出。螺杆式空气压缩机中的螺杆压缩组件，采用最新型数控磨床内部制造，并配合在线激光技术，确保制造公差精确无比。其可靠性和性能可确保压缩机的运转费用在使用期内一直极低。调整压缩机、一体式压缩机和干燥机系列都是L/LS系列压缩机中的新产品。 速度型压缩机——是回转式连续气流压缩机，在其中高速旋转的叶片使通过它的气体加速，从而将速度能转化为压力。这种转化部分发生在旋转叶片上，部分发生在固定的扩压器或回流器挡板上。 离心式压缩机——属速度型压缩机，在其中有一个或多个旋转叶轮（叶片通常在侧面）使气体加速。主气流是径向的。 轴流式压缩机——属速度型压缩机，在其中气体由装有叶片的转子加速。主气流是轴向的。 混合流式压缩机——也属速度型压缩机。其转子的形状结合了离心式和轴流式两者的一些特点。
轴流压缩机技术及应用文档编制序号：[KKIDT-LLE0828-LLETD298-POI08]
第一章概述 本章介绍压缩机的分类、轴流压缩机的发展概况及技术术语。
第一节 压缩机械的分类 轴流压缩机是气体压缩机械的一种形式。按压缩气体的方式不同，压缩机通常分为两类：容积式压缩机透平式压缩机。一般容积式压缩机宜用于中小流量的场合，透平式压缩机宜用于大流量的场合。从能量的观点看，压缩机是把原动机的机械能转变为气体 能量的一种机械。 一、 容积式压缩机 容积式压缩机气体压力的提高，是利用气体容积的缩小来达到的。 二、透平式压缩机 透平式压缩机是一种叶片旋转式机械，气体压力的提高是利用叶片和气体的相互作用来达到。透平式压缩机的分类有下列几种： 1、 按气流运动方向分类 离心式——气体在压缩机中的流动方向大致与旋转轴相垂直，也称径流是压缩机。 轴流式——气体在压缩机中的流动方向大致与旋转轴相平行。 斜流式—— 气体在压缩机中的流动方向介于离心式和轴流式之间，流动方向与旋转轴成某一夹角。 复合式——指同一台压缩机内，同时具有轴流式与离心（斜流）式工作叶轮。一般轴流在前，离心在后。 气体压缩机械 容积式 透平式 回转式 罗茨式 叶氏式 螺杆式 滑片式 隔膜式 柱塞式 活塞式 往复式 离心式 轴流式 斜流式 复合式
图1—1列出了透平式压缩机械的四种通流形式。 2、按压力分类 透平式压缩机械按出口压力高低可分为通风机、鼓风机和压缩机。 通风机：指大气压在，温度为20℃，出口全压值小于15kPa(表压)的风机。 鼓风机——指升压在15kPa～200kPa(表压)之间压比大于小于3的风机。 压缩机——指升压大于200kPa(表压)或压比大于3的风机。 3、其他分类 （1）按用途分类。根据风机用于某种装置的名称或者在装置中的作用来命名分类。 如高炉鼓风机、催化裂化装置用风机、空气分离压缩机、锅炉引风机、烧结鼓风机等。 (2)按介质种类。如分为氨气压缩机、氢气压缩机、氧气压缩机、天然气压缩机等。 透平机械：透平是外来语Turbine的音译技术名称，可译为涡轮机械，它泛指具有叶片或叶轮的动力机械。如汽轮机、燃气轮机和水轮机（有时也称为蒸汽透平、燃气透平和水利透平）和风能装置中风力透平等。对于具有叶片或叶轮的压缩机械，原则称为透平式压缩机和透平式泵。透平机械中还包括液力透平传动装置，如液力偶合器等。 轴流式压缩机属于透平机械类。有时也将汽轮机、燃气轮机和透平式压缩机统称为热力透平机械。 第二节轴流压缩机的发展概况 在十九世纪，轴流式鼓风机已应用于矿山通风和冶金工业的鼓风。但限于当时的理论研究和工业水平还很落后，这种风机的全压只有10～30mm H2O，效率仅达15～25%。 1853年都纳尔(Tournaire)向法国科学院提出了多级轴流压缩机的概念。1884年英国.帕森斯(Parsons)将多级反动式透平反向旋转，得出了第一台轴流式压缩机，19级，
离心式压缩机的工作原理是什么，为什么离心式压缩机要有那么高的转速? 答：离心式压缩机用于压缩气体的主要工作部件是高速旋转的叶轮和通流面积逐渐增加的扩压器。简而言之，离心式压缩机的工作原理是通过叶轮对气体作功，在叶轮和扩压器的流道内，利用离心升压作用和降速扩压作用，将机械能转换为气体压力能的。 更通俗地说，气体在流过离心式压缩机的叶轮时，高速旋转的叶轮使气体在离心力的作用下，一方面压力有所提高，另一方面速度也极大增加，即离心式压缩机通过叶轮首先将原动机的机械能转变为气体的静压能和动能。此后，气体在流经扩压器的通道时，流道截面逐渐增大，前面的气体分子流速降低，后面的气体分子不断涌流向前，使气体的绝大部分动能又转变为静压能，也就是进一步起到增压的作用。 显然，叶轮对气体作功是气体压力得以升高的根本原因，而叶轮在单位时间内对单位质量气体作功的多少是与叶轮外缘的圆周速度u2密切相关的：u2数值越大，叶轮对气体所作的功就越大。而u2与叶轮转速和叶轮的外径尺寸有如下关系： 式中 D2--叶轮外缘直径，m； n--叶轮转速，r/min。 因此，离心式压缩机之所以要有很高的转速，是因为： 1)对于尺寸一定的叶轮来说，转速n越高，气体获得的能量就越多，压力的提高也就越大； 2)对于相同的圆周速度(亦可谓相同的叶轮作功能力)来说，转速n越高，叶轮的直径就可以越小，从而压缩机的体积和重量也就越小； 3)由于离心式压缩机通过一个叶轮所能使气体提高的压力是有限的，单级压比(出口压力与进口压力之比)一般仅为1.3～2.0。如果生产工艺所要求的气体压力较高，例如全低压空分设备中离心式空气压缩机需要将空气压力由0.1MPa提高到0.6～0.7MPa，这就需要采用多级压缩。那么，在叶轮尺寸确定之后，压缩机的转速越高，每一级的压比相应就越大，从而对于一定的总压比来说，压缩机的级数就可以减少。所以，在进行离心式压缩机的设计时，常常采用较高的转速。但是，随着转速的提高，叶轮的强度便成了一个突出的矛盾。目前，采用一般合金钢制造的闭式叶轮，其圆周速度多在300m/s以下。 另外，对于容量较小的离心式压缩机而言，由于风量较小，叶轮直径也较小，可采用较高的转速；而容量较大的压缩机，由于叶轮直径较大，相应地转速也应低一些。例如，为国产3200m3/h
一、轴流式压缩机简介 轴流式压缩机是属于一种大型的空气压缩机它是由3大部分组成，一是以转轴为主体的可以旋转的部分简称转子，二是以机壳和装在机壳上的静止部件为主体的简称定子（静子），三是壳体、密封体、轴承箱、调节机构、联轴器、底座和控制保护等组成。 轴流压缩机主要是由机壳、叶片承缸、调节缸、转子、进口圈扩压器、轴承箱、油封、密封、轴承、平衡管道、伺服马达、底座等组成。 轴流式压缩机的静叶可调机构和带动该机构的中间气缸，机壳是标准化的同一种型号不同级数的机壳，进排气缸是一样的，不同级数机身长度的改变组合木模来实现，当级数不用时，除轴向长度不同外，其它所有结构都一样。主轴都是为镍铬合金钢，叶片材料为铬不锈钢，静叶内缸结构尺寸、轴封、密封、联轴器级轴流式压缩机的附属设备、润滑油系统、控制系统、保护系统都是非常智能型的。前6级的反动为百分之70，以后几级的反动向为百分之100。 压缩机底座由钢板焊接而成，压缩机本体重量通过下壳体的支腿，支撑在底座的4个支柱上，下机壳与底座上的支座间有定位及导向结构，整个轴流式压缩机的重量支撑在4个支柱上，其低压侧的2个支柱与机壳支腿的上下面做成球面的，支柱与支腿之间的间隙因此允许机器低压侧在各个方向上摆动以适应受热膨胀。定子的死点在高压侧，所以高压侧的支柱不允许机器的高压侧轴向移动，只允许在垂直于轴的横向移动。为了保持轴孔的水平高度不变，高压侧的2个支柱为特殊材料做成，不会因受热而伸长。
当我们启动轴流式压缩机后，空气从压缩机过滤器中进入，同时产生的噪声会沿着进气口传出，然后经过整流栅使吸入的气流稳定，为隔离压缩机对吸气管道的机械震动、降低噪音，同时补偿压缩机的热膨胀位移，也利于压缩机检修时设备对中调整，在压缩机与吸入气管道的连接处配置了柔性补偿器。采用柔性合成胶材料，其耐温以产生逆流时的风温，经过进气节流阀来控制压缩机启动带来的阻力，当压缩机运行稳定后，压力值上升到指定时。进气调节阀开始关闭，放空阀动作卸掉内部多余的气压。 二、轴流压缩机的基本工作原理 图1－5为轴流压缩机的构造示意图。在压缩机主轴上安装有多级动叶片，整个通道由收敛器、进口导流叶片、各级工作叶片（动叶片）和导流叶片、扩压器等组成。气体由进口法兰流经收敛器10，使进人进日导流叶片1的气流均匀，并得到初步的加速。气流流经进口导叶叶片间的流道，使气流整理成轴向流动，并使气体压力有少许提高。转子8由原动机拖动作高速旋转，由工作叶片2将气流推动，使之大大加速，这是气体接受外界供给的机械能转变为气体动能的过程。高速气流流经导流叶片3构成的流道（相当于扩压管），在其中 降低流速而使气体压缩，这是靠减少气流动能来使气体压缩的升压过程。一列工作叶片（动叶）与一列导流叶片（静叶）构成一个工作级。气体连续流经压缩机的各级，逐级压缩升压。最后经整流装置4将气流整理成轴向，流经扩压器7，在扩压器中气流速度降低，压力升高，最后汇入蜗壳经出口法兰排出压缩机。 轴流压缩机每级的增压比不大，约为1．15～1．25，若要获得较高压力，需要较多的级。例如压比为4的空气压缩机，一般需要十几级。 三、轴流式压缩机的技术特点 1、一是轴流压缩机气体动力学设计采用最先进的三元流理论和优化设计方法；采用效率高、压头大的新型叶栅，成功进行了各种反动度叶型组合设计。在同样参
各种压缩机工作原理动图（完整版） 一、活塞式压缩机 活塞式压缩机的工作是气缸、气阀和在气缸中作往复运动的活塞所构成的工作容积不断变化来完成。如果不考虑活塞式压缩机实际工作中的容积损失和能量损失(即理想工作过程)，则活塞式压缩机曲轴每旋转一周所完成的工作，可分为吸气，压缩和排气过程。 活塞式压缩机工作原理： 压缩过程：活塞从下止点向上运动，吸、排汽阀处于关闭状态，气体在密闭的气缸中被压缩，由于气缸容积逐渐缩小，则压力、温度逐渐升高直至气缸内气体压力与排气压力相等。压缩过程一般被看作是等熵过程。 排气过程：活塞继续向上移动，致使气缸内的气体压力大于排气压力，则排气阀开启，气缸内的气体在活塞的推动下等压排出气缸进入排气管道，直至活塞运动到上止点。此时由于排气阀弹簧力和阀片本身重力的作用，排气阀关闭排气结束。 二.双螺杆压缩机 双螺杆压缩机具有一对互相啮合、相反旋向的螺旋形齿的转子。大气通过进气过滤器将灰尘或杂质滤除后，经进气控制阀进入螺杆空气压缩机机头的吸气齿槽容积腔中，随着阳、阴转子啮合运动，齿槽容积腔中的空气被逐渐压缩，当空气被压缩到规定的压力时，压缩空气即从特定的排气孔口排出，然后流经油气分离罐，此时压缩排出的含油气体在油气分离罐内通过碰撞、拦截、重力作用，绝大部份的油介质被分离下来，然后进入油气分离芯进行二次分离，得到含油量很少的压缩空气，最后通过空气冷却器冷却排出，完成整个工作过程。（国
内做的比较成熟的双螺杆空压机公司是广东艾高，专注螺杆空压机20多年，微信：艾高空压机） 三、单螺杆压缩机 螺杆式压缩机又称螺杆压缩机。20世纪50年代，就有喷油螺杆式压缩机应用在制冷装置上，由于其结构简单，易损件少，能在大的压力差或压力比的工况下，排气温度低，对制冷剂中含有大量的润滑油(常称为湿行程)不敏感，有良好的输气量调节性，很快占据了大容量往复式压缩机的使用范围，而且不断地向中等容量范围延伸，广泛地应用在冷冻、冷藏、空调和化工工艺等制冷装置上。以它为主机的螺杆式热泵从20世纪70年代初便开始用于采暖空调方面，有空气热源型、水热泵型、热回收型、冰蓄冷型等。在工业方面，为了节能，亦采用螺杆式热泵作热回收。 四、转子式压缩机 转子式压缩机通过由发动机或电动机驱动(多数为电动机驱动)，另一转子(又称阴转子或凹转子)是由主转子通过喷油形成的油膜进行驱动，或由主转子端和凹转子端的同步齿轮驱动。压缩机汽缸内装有一对互相啮合的螺旋形阴阳转子，两转子都有几个凹形齿，两者互相反向旋转。转子之间和机壳与转子之间的间隙仅为5~10丝，主转子(又称阳转子或凸转子)，通过由发动机或电动机驱动(多数为电动机驱动)，另一转子(又称阴转子或凹转子)是由主转子通过喷油形成的油膜进行驱动，或由主转子端和凹转子端的同步齿轮驱动。所以驱动中没有金属接触(理论上)。 五、离心式压缩机
第一章概述 第一节分类 轴流压缩机是气体压缩机械的一种型式。气体压缩机械的类型很多，下面根据我国具体情况，简述一下常见的分类方法。 一、气体压缩机械的分类 二、透平式压缩机械的分类 1．按气气流运动方向分类 离心式——气体在压缩机内沿离心方向（或半径方向）流动，也称径流。 轴流式——气体在压缩机内沿与转轴平行方向流动。 混流式——气体在压缩机内的流动方向介于离心式和轴流式之间。 图1—1列出了透平式压缩机械的三种通流形式。 2．按压力分类 透平式压缩机械按出口压力高低可分为通风机、鼓风机和压缩机。 通风机：指大气压力为101.32KPa，温度为20℃，出气口全压值小于15 KPa（表压）
的风机。 鼓风机：指升压在15KPa～20OKPa（表压）之间或压比大于1．15小于3的风机。 压缩机：指升压大于200KPa（表压）或压比大于3的风机。 3．按用途分类 根据风机用于某种装置的名称或者以通过风机的介质名称来命名分类。如高炉鼓风机、空气分离压缩机、锅炉引风机、烧结鼓风机、煤气鼓风机。天然气压缩机、氧气压缩机等。 图1－2中表示了各类压缩机的使用范围 表1－l中对透平式压缩机和容积式压缩机的特点进行了比较。 三、透平机械 透平是外来语Turbine的音译技术名称，可意译为涡轮机械，它泛指具有叶片或叶轮的动力机械，如汽轮机、燃气轮机和水轮机（有时也称为蒸汽透平、燃气透平和水力透平）和风能装置中的风力透平等。对于具有叶片或叶轮的压缩机械，原则称为透平式压缩机和透平式泵。透平机械中还包括液力透平传动装置，如液力偶合器等。 轴流式压缩机属于透平机械类。有时也将汽轮机，燃气轮机和透平式压缩机统称热力透平机械。 表1—1 透平式压缩机和容积式压缩机的特点比较 透平式压缩机容积式（以活塞式为例）压缩机 （1）流量大。如果与活塞式的具有相同流量的压缩机相比较，透平式压缩机的尺寸 要小得多。出口压力变化幅度小。（2）输气均匀，无脉动，气体无油污染。（1）排气压力可以在较大的范围内波动，高压力、小流量区域尤为合适。（2）输气脉动，进排气流速低、机组热效率高。
目录 一、轴流压缩机的发展概况 二、轴流压缩机的基本工作原理 三、机组的自动调节及保安系统 四、轴流压缩机选型 五、轴流压缩机与管网联合工作 六、轴流压缩机配套辅机设备 七、其他
一、轴流压缩机的发展概况 在十九世纪，轴流式鼓风机已应用于矿山通风和冶金工业的鼓风。但限于当时的理论研究和工业水平还比较落后，这种风机的全压只有10～30mmH2O，效率仅达15～25%。 1853年都纳尔（Tournaire）向法国科学院提出了多级轴流式压缩机的概念。1884年英国.帕森斯（Parsons）将多级反动式透平反向旋转，得出了第一台实验用轴流式压缩机，但效率很低。二十世纪初期，帕森斯制造了第一台轴流式压缩机，19级，流量85m3/min，压力·G，转速4000r/min，效率约60%。由于效率低，故轴流式压缩机未能成功地推广应用。 从二十世纪三十年代开始，由于航空事业发展的需要，对航空燃气轮机进行了大量的理论和试验研究，特别是对轴流式压缩机的气体动力学的理论研究和平面叶栅吹风的实验研究，使轴流压缩机的理论和设计方法不断完善，效率提高到80～85%。从四十年代开始，轴流式压缩机已广泛应用于航空燃气轮机中，迄今仍占有很重要的地位。现代轴流式压缩机的效率可高达89～91%，甚至更高。 瑞士苏尔寿（SULZER）公司是世界上轴流压缩机设计制造技术的先进代表。1932年苏尔寿公司制造了世界上第一台增压锅炉使用的工业轴流压缩机，1945年苏尔寿公司制造了第一台轴流式高炉鼓风机，其流量为1200～1800m3/min，压力为78775～142179Pa(G)，转速为5200r/min，功率为3900kW，由电动机驱动。此后轴流式高炉鼓风机逐渐被采用，多为固定静叶式，由汽轮机驱动，通过改变汽轮机的转速来调节高炉使用工况。这种
压缩机结构介绍 一、压缩机分类 压缩机按结构形式的不同分类如下： 按其原理可分为： 往复式（活塞式）压缩机、回转式（旋转式）压缩机（涡轮式、水环式、透平）压缩机，轴流式压缩机，喷射式压缩机及螺杆压缩机等各种型式，其中应用最为广泛的是往复式（活塞式）压缩机。 活塞式压缩机怎样分类？ 活塞式压缩机分类的方法很多，名称也各不相同，通常有如下几种分类方法：（一）按压缩机的气缸位置（气缸中心线）可分为： （1）卧式压缩机，气缸均为横卧的（气缸中心线成水平方向）。 （2）立式压缩机气缸均为竖立布置的（直立压缩机）。 （3）角式压缩机，气缸布置成L型、V型、W型和星型等不同角度的。 （二）按压缩机气缸段数（级数）可分为： （1）单段压缩机（单级）：气体在气缸内进行一次压缩。 （2）双段压缩机（两级）：气体在气缸内进行两次压缩。 （3）多段压缩机（多级）：气体在气缸内进行多次压缩。 （三）按气缸的排列方法可分为： （1）串联式压缩机：几个气缸依次排列于同一根轴上的多段压缩机，又称单列压缩机。 （2）并列式压缩机：几个气缸平行排列于数根轴上的多级压缩机，又称双列压缩机或多列压缩机。 （3）复式压缩机：由串联和并联式共同组成多段压缩机。 （4）对称平衡式压缩机：气缸横卧排列在曲轴轴颈互成180度的曲轴两侧，布置成H型，其惯性力基本能平衡。（大型压缩机都朝这方向发展）。 （四）按活塞的压缩动作可分为： （1）单作用压缩机：气体只在活塞的一侧进行压缩又称单动压缩机。 （2）双作用压缩机：气体在活塞的两侧均能进行压缩又称复动或多动压缩机。（3）多缸单作用压缩机：利用活塞的一面进行压缩，而有多个气缸的压缩机。
轴流压缩机喉部压差／常数C 的确定及应用 DeterminationandApplicationofDifferentialPreSSure／CoefficientatAxial FanThroat 关键词：轴流式压缩机设计参数应用 Abstract：Against the determination of throat differentialpressure／coefficientinaxialcompressor designing，thecalculation，processofdetermination andapplicationinpracticaldesignisputforward. Keywords：AxialcoLpressor Design ParaLeter Application 一、前言 我公司引进瑞士苏尔寿先进技术设计制造的轴 流压缩机，在气动性能计算后绘制出了三种进气状态 下的曲线。三种进气状态分别是夏季平均、年平均和 冬季平均。曲线的横坐标是压缩机喉部压差／常数 C，纵坐标是压缩机出口压力，曲线形式见图1。喉部 压差是压缩机内流道进口喉部处引出的压力与压缩 机进气压力之差。该曲线是用来设定防喘振线的，但 是在设定压缩机防喘振线时，通常要求出常数C。 二、常数C 的计算及确定 （1）图1中，Δp C Em干V干；由m干Ep干V干； 则Δp C Ep干V2干 C E Δp p干V2干 （1） 式中C———常数 Δp———喉部压差，Pa p干Em干 V干 ———进气密度（干态），kg／m3 m干———质量流量（干态），kg／s 图1 V干———进口容积流量（干态），m3／s （2）p干Ep／（RT）干；p干是压缩机进气状态
