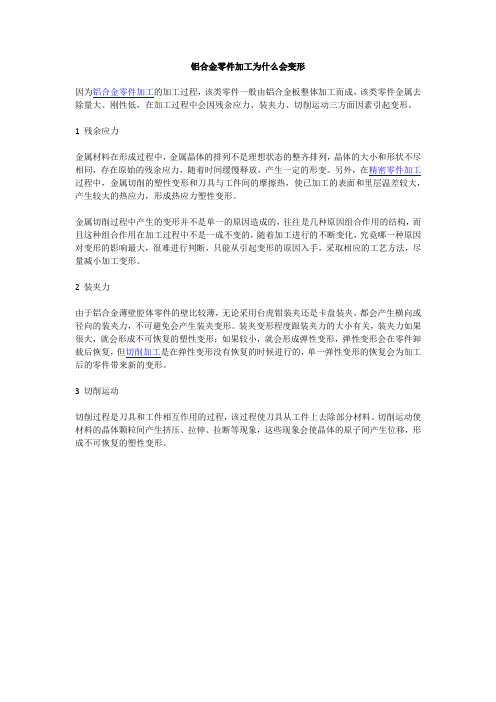

铝合金零件加工为什么会变形
因为铝合金零件加工的加工过程，该类零件一般由铝合金板整体加工而成，该类零件金属去除量大、刚性低，在加工过程中会因残余应力、装夹力、切削运动三方面因素引起变形。
1 残余应力
金属材料在形成过程中，金属晶体的排列不是理想状态的整齐排列，晶体的大小和形状不尽相同，存在原始的残余应力，随着时间缓慢释放，产生一定的形变。另外，在精密零件加工过程中，金属切削的塑性变形和刀具与工件间的摩擦热，使已加工的表面和里层温差较大，产生较大的热应力，形成热应力塑性变形。
金属切削过程中产生的变形并不是单一的原因造成的，往往是几种原因组合作用的结构，而且这种组合作用在加工过程中不是一成不变的，随着加工进行的不断变化，究竟哪一种原因对变形的影响最大，很难进行判断，只能从引起变形的原因入手，采取相应的工艺方法，尽量减小加工变形。
2 装夹力
由于铝合金薄壁腔体零件的壁比较薄，无论采用台虎钳装夹还是卡盘装夹，都会产生横向或径向的装夹力，不可避免会产生装夹变形。装夹变形程度跟装夹力的大小有关，装夹力如果很大，就会形成不可恢复的塑性变形；如果较小，就会形成弹性变形，弹性变形会在零件卸载后恢复，但切削加工是在弹性变形没有恢复的时候进行的，单一弹性变形的恢复会为加工后的零件带来新的变形。
3 切削运动
切削过程是刀具和工件相互作用的过程，该过程使刀具从工件上去除部分材料。切削运动使材料的晶体颗粒间产生挤压、拉伸、拉断等现象，这些现象会使晶体的原子间产生位移，形成不可恢复的塑性变形。

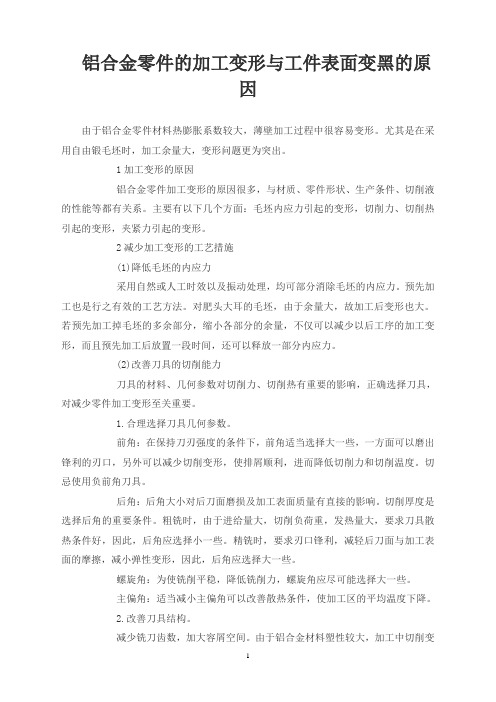

铝合金零件的加工变形与工件表面变黑的原 因 由于铝合金零件材料热膨胀系数较大，薄壁加工过程中很容易变形。尤其是在采用自由锻毛坯时，加工余量大，变形问题更为突出。 1加工变形的原因 铝合金零件加工变形的原因很多，与材质、零件形状、生产条件、切削液的性能等都有关系。主要有以下几个方面：毛坯内应力引起的变形，切削力、切削热引起的变形，夹紧力引起的变形。 2减少加工变形的工艺措施 (1)降低毛坯的内应力 采用自然或人工时效以及振动处理，均可部分消除毛坯的内应力。预先加工也是行之有效的工艺方法。对肥头大耳的毛坯，由于余量大，故加工后变形也大。若预先加工掉毛坯的多余部分，缩小各部分的余量，不仅可以减少以后工序的加工变形，而且预先加工后放置一段时间，还可以释放一部分内应力。 (2)改善刀具的切削能力 刀具的材料、几何参数对切削力、切削热有重要的影响，正确选择刀具，对减少零件加工变形至关重要。 1.合理选择刀具几何参数。 前角：在保持刀刃强度的条件下，前角适当选择大一些，一方面可以磨出锋利的刃口，另外可以减少切削变形，使排屑顺利，进而降低切削力和切削温度。切忌使用负前角刀具。 后角：后角大小对后刀面磨损及加工表面质量有直接的影响。切削厚度是选择后角的重要条件。粗铣时，由于进给量大，切削负荷重，发热量大，要求刀具散热条件好，因此，后角应选择小一些。精铣时，要求刃口锋利，减轻后刀面与加工表面的摩擦，减小弹性变形，因此，后角应选择大一些。 螺旋角：为使铣削平稳，降低铣削力，螺旋角应尽可能选择大一些。 主偏角：适当减小主偏角可以改善散热条件，使加工区的平均温度下降。 2.改善刀具结构。 减少铣刀齿数，加大容屑空间。由于铝合金材料塑性较大，加工中切削变
渗碳 定义 渗碳是对金属表面处理的一种，采用渗碳的多为低碳钢或低合金钢，具体方法是将工件置入具有活性渗碳介质中,加热到900--950摄氏度的单相奥氏体区,保温足够时间后,使渗碳介质中分解出的活性碳原子渗入钢件表层,从而获得表层高碳,心部仍保持原有成分. 相似的还有低温渗氮处理。这是金属材料常见的一种热处理工艺，它可以使渗过碳的工件表面获得很高的硬度，提高其耐磨程度。 简介 渗碳是指使碳原子渗入到钢表面层的过程。也是使低碳钢的工件具有高碳钢的表面层，再经过淬火和低温回火，使工件的表面层具有高硬度和耐磨性，而工件的中心部分仍然保持着低碳钢的韧性和塑性。 渗碳工件的材料一般为低碳钢或低碳合金钢(含碳量小于0.25％)。渗碳后﹐钢件表面的化学成分可接近高碳钢。工件渗碳后还要经过淬火﹐以得到高的表面硬度﹑高的耐磨性和疲劳强度﹐并保持心部有低碳钢淬火后的强韧性﹐使工件能承受冲击载荷。渗碳工艺广泛用于飞机﹑汽车和拖拉机等的机械零件﹐如齿轮﹑轴﹑凸轮轴等。 渗碳工艺在中国可以上溯到2000年以前。最早是用固体渗碳介质渗碳。液体和气体渗碳是在20世纪出现并得到广泛应用的。美国在20年代开始采用转筒炉进行气体渗碳。30年代﹐连续式气体渗碳炉开始在工业上应用。60年代高温(960～1100℃)气体渗碳得到发展。至70年代﹐出现了真空渗碳和离子渗碳。 原理渗碳与其他化学热处理一样﹐也包含3个基本过程。 ①分解：渗碳介质的分解产生活性碳原子。 ②吸附：活性碳原子被钢件表面吸收后即溶到表层奥氏体中﹐使奥氏体中含碳量增加。 ③扩散：表面含碳量增加便与心部含碳量出现浓度差﹐表面的碳遂向内部扩散。碳在钢中的扩散速度主要取决于温度﹐同时与工件中被渗元素内外浓度差和钢中合金元素含量有关。 渗碳零件的材料一般选用低碳钢或低碳合金钢(含碳量小於0.25％)。渗碳后必须进行淬火才能充分发挥渗碳的有利作用。工件渗碳淬火后的表层显微组织主要为高硬度的马氏体加上残余奥氏体和少量碳化物﹐心部组织为韧性好的低碳马氏体或含有非马氏体的组织﹐但应避免出现铁素体。一般渗碳层深度范围为0.8～1.2毫米﹐深度渗碳时可达2毫米或更深。表面硬度可达HRC58～63﹐心部硬度为 HRC30～42。渗碳淬火后﹐工件表面产生压缩内应力﹐对提高工件的疲劳强度有利。因此渗碳被广泛用以提高零件强度﹑冲击韧性和耐磨性﹐借以延长零件的使用寿命。 分类 按含碳介质的不同﹐渗碳可分为固体渗碳﹑液体渗碳﹑气体渗碳和碳氮共渗。 渗碳工艺 1、直接淬火低温回火组织及性能特点：不能细化钢的晶粒。工件淬火变形较大，合金钢渗碳件表面残余奥氏体量较多，表面硬度较低 适用范围：操作简单，成本低廉用来处理对变形和承受冲击载荷不大的零件，适用于气体渗碳和液体渗碳工艺。 2 、预冷直接淬火、低温回火，淬火温度800-850℃组织及性能特点：可以减少工件淬火变形，渗层中残余奥氏体量也可稍有降低，表面硬度略有提高，但奥氏体晶粒没有变化。 适用范围：操作简单，工件氧化、脱碳及淬火变形均小，广泛应用于细晶粒钢制造的各种工具。 3、一次加热淬火，低温回火，淬火温度820-850℃或780-810℃组织及性能特点：对心部强度要求较高者，采用820-850℃淬火，心部为低碳M，表面要求硬度高者，采用780-810℃淬火可以细化晶粒。 适用范围：适用于固体渗碳后的碳钢和低合金钢工件、气体、液体渗碳的粗晶粒钢，某些渗碳后不宜直接淬火的工件及渗碳后需机械加工的零件。
热处理应力及其影响热处理残余力是指工件经热处理后最终残存下来的应力,对工件的形状, ;尺寸和性能都有极为重要的影响。当它超过材料的屈服强度时, ;便引起工件的变形,超过材料的强度极限时就会使工件开裂,这是它有害的一面,应当减少和消除。但在一定条件下控制应力使之合理分布,就可以提高零件的机械性能和使用寿命,变有害为有利。分析钢在热处理过程中应力的分布和变化规律,使之合理分布对提高产品质量有着深远的实际意义。例如关于表层残余压应力的合理分布对零件使用寿命的影响问题已经引起了人们的广泛重视。 一、钢的热处理应力工件在加热和冷却过程中,由于表层和心部的冷却速度和时间的不一致,形成温差，就会导致体积膨胀和收缩不均而产生应力,即热应力。在热应力的作用下,由于表层开始温度低于心部,收缩也大于心部而使心部受拉,当冷却结束时，由于心部最后冷却体积收缩不能自由进行而使表层受压心部受拉。即在热应力的作用下最终使工件表层受压而心部受拉。这种现象受到冷却速度,材料成分和热处理工艺等因素的影响。当冷却速度愈快,含碳量和合金成分愈高,冷却过程中在热应力作用下产生的不均匀塑性变形愈大,最后形成的残余应力就愈大。另一方面钢在热处理过程中由于组织的变化即奥氏体向马氏体转变时,因比容的增大会伴随工件体积的膨胀, ;工件各部位先后相变，造成体积长大不一致而产生组织应力。组织应力变化的最终结果是表层受拉应力,心部受压
应力,恰好与热应力相反。组织应力的大小与工件在马氏体相变区的冷却速度,形状，材料的化学成分等因素有关。实践证明,任何工件在热处理过程中, ;只要有相变,热应力和组织应力都会发生。 ;只不过热应力在组织转变以前就已经产生了，而组织应力则是在组织转变过程中产生的,在整个冷却过程中,热应力与组织应力综合作用的结果, ;就是工件中实际存在的应力。这两种应力综合作用的结果是十分复杂的,受着许多因素的影响,如成分、形状、热处理工艺等。就其发展过程来说只有两种类型,即热应力和组织应力,作用方向相反时二者抵消,作用方向相同时二者相互迭加。不管是相互抵消还是相互迭加,两个应力应有一个占主导因素,热应力占主导地位时的作用结果是工件心部受拉,表面受压。 ;组织应力占主导地位时的作用结果是工件心部受压表面受拉。 二、热处理应力对淬火裂纹的影响存在于淬火件不同部位上能引起应力集中的因素(包括冶金缺陷在内),对淬火裂纹的产生都有促进作用,但只有在拉应力场内( ;尤其是在最大拉应力下)才会表现出来,;若在压应力场内并无促裂作用。淬火冷却速度是一个能影响淬火质量并决定残余应力的重要因素,也是一个能对淬火裂纹赋于重要乃至决定性影响的因素。为了达到淬火的目的，通常必须加速零件在高温段内的冷却速度,并使之超过钢的临界淬火冷却速度才能得到马氏体组织。就残余应力而论,这样做由于能增加抵消组织应力作用的热应力值,故能减少工件表面上的拉应力而达到抑
铝合金加工参数 由于在加工过程中发现工件刀纹不致影响表面质量，查找了一些资料，作了一些摘要： 1．由于铝合金强度和硬度相对较低,塑性较小,对刀具磨损小，且热导率较高,使切削温度较低,所以铝合金的切削加工性较好，属于易加工材料，切削速度较高,适于高速切削.但铝合金熔点较低,温度升高后塑性增大，在高温高压作用下，切削界面摩擦力很大。容易粘刀；特别是退火状态的铝合金，不易获得低的表面粗糙度。 2．与钢材和黄铜相比，铝合金的特点，一是材质软，刚性差，二是弹性模量低，这两个因素显著影响了铝合金的切削加工性。因此，在加工铝合金工件时，必须充分地夹紧和支撑工件，并保持刀具锋利；否则，工件往往会有离开切削刀具的倾向。有时工件的表面出现不规则的槽痕和光亮的挤压斑，一种可能是由于刀具对工件的压力不正常引发的，还有一种可能是由于夹持不牢固而引起振颤时，刀具在工件的表面作间隙式的磨蹭，发生挤压现象和粉状切削；然后，当间隙或弹性消失时，刀具就咬人工件的表面，啃出槽痕。 3．为了获得光洁的工件表面，尽可能采用粗切削和精切削的组合，因为各种合格的工件毛坯总会有一些氧化层，致使刀具受到相当程度的磨损。如果最后切削工序采用抛光过的锋利刀具进行精细切削，就能达到以上要求。 4．通常把铝合金的切削性分为两类：1类是指工业纯铝和硬度小于80HB的退火状态铝合金；2类是指淬火时效状态的变形铝合金。而铝合金的切削加工工艺参数与此类别有关。 高速钢刀具和硬质合金刀具的典型切削参数 操作工具 材料 切削 类别 切削速度 （m/min） 副后 角(°) 纵向前 角(°) 进给量 （mm/r） 切削深度 (mm) 冷却剂 粗车高速 钢 1 2 200-400 100-250 9-12 8-10 30-40 20-30 ≤1 0.2-0.5 3-15 3-15 无 无 硬质 合金 1 2 600-1200 200-400 7-10 7-10 20-30 10-20 0.3-0.6 0.25-0.6 3-15 3-15 无 无 精车高速 钢 1 2 400-900 200-500 8-10 7-9 40-50 30-40 0.05-0.3 0.03-0.25 0.3-2.5 0.3-2.5 乳液或 切削油 硬质 合金 1 2 ≤2400 250-700 8-10 7-9 20-30 10-20 ≤0.15 0.05-0.1 0.3-2.5 0.3-2.5 乳液或 切削油
齿轮渗碳后淬火的质量分析 摘要：通过对齿轮渗碳淬火后出现质量问题的分析和处理，论述了齿轮淬火产生缺陷的原因，提出了控制淬火过程和合理选用淬火介质应该注意的一些问题。 1 齿轮渗碳淬火常见质量问题 （1）淬火后硬度不足、硬度分布不均匀、硬化深度不够；（2）淬火后心部硬度过高；（3）淬火变形超差；（4）淬火开裂；（5）油淬后表面光亮度不够。 这类质量问题的出现往往与齿轮的材质、前处理、淬火加热、渗碳碳势和淬火冷却有关。在排除材质、前处理和加热渗碳中的问题后，淬火介质及相关技术的作用就特别突出了。近年来国外对淬火冷却问题的研究证明，它是提高热处理质量最值得注意的问题。 渗碳齿轮淬火常用油作冷却介质。因此，下面将首先分析齿轮淬火产生质量问题与淬火介质特性和用法的关系，并指出了淬火介质冷却速度的特点。最后介绍了常用淬火介质的特点和选用时的注意事项。 1.1 硬度不足与硬化层深度不够 淬火冷却速度偏低是造成齿轮淬火硬度不足、硬度不均和硬化深度不够的原因，冷却偏低又可以分为高温阶段冷速不足、中低温阶段冷速不足以及低温阶段冷速不足等情况。如对于中小齿轮，淬火硬度不足往往是中高温阶段冷速不足所致，而模数大的齿轮要求较深淬硬层时，提高低温冷却速度就非常必要了。 对于淬火用油，一般说，油的蒸气膜阶段短、中温冷速快、低温冷却速度快，往往能获得高而且均匀的淬火硬度和足够的淬硬深度。 工件装挂方式对淬火冷却效果也有明显影响。要使淬火油流动通畅，并配备和使用好搅拌装置，才能得到更好的冷却效果。 提高淬火介质的低温冷却速度，可以增大淬硬层深度。在渗层碳浓度分布相同的情况下，采用低温冷却速度高的淬火油，往往获得更深的淬火硬化层，因此，采用冷却速度快的淬火油，缩短渗碳时间，也能获得要求的淬硬层深度。要求的渗碳淬硬层深度越大，这种方法缩短渗碳时间的效果越明显。 1.2 淬火后心部硬度过高 这类问题主要与原材料淬透性、所选淬火油冷速过快或其低温冷却速度过高有关。解决办法之一是更换淬火油。办法之二是加入适当的添加剂来降低淬火油的中低温冷却速度。办法之三是改用淬透性更低的钢种。 1.3 淬火变形问题 引起变形的原因主要为冷却速度不足和冷却不均匀，比如，齿轮的内花键孔变形，往往是所选的淬火油高温冷速不足，或者说油的蒸气膜阶段过长的缘故。提高油的高温冷速并提高油在整个冷
热处理变形与裂纹 工件热处理后常产生变形和开裂，其结果不是报废，也要花大量工时进行修整。 工件变形和开裂是由于在冷、热加工中产生的应力所引起的。当应力超过弹性极限时，工件产生变形；应力大于强度极限时，工件产生裂纹。 热处理中热应力和组织应力是怎样产生的只有不断认识这个问题，才能采用各种工艺方法来减小和近控制这两种应力。 在加热和冷却时，由于工件热胀冷缩而产生的热应力和组织转变产生的组织应力是造成变形和开裂的主要原因，而原材料缺陷、工件结构形状等因素也促使裂纹的产生和发展。 后面主要叙述热处理操作中的变形和开裂产生原因及一般防止方法，也讨论原材料质量、结构形状等对变形和开裂的影响。 一、钢的缺陷类型 1、缩孔：钢锭和铸件在最后凝固过程中，由于体积的收缩，得不到钢液填充，心部形 成管状、喇叭状或分散的孔洞，称为缩孔。缩孔将显著降低钢的机械性能。 2、气泡：钢锭在凝固过程中会析出大量的气体，有一部分残留在处于塑性状态的金属 中，形成了气孔，称为气泡。这种内壁光滑的孔洞，在轧制过程中沿轧制方向延伸，在钢材横截面的酸浸试样上则是圆形的，也叫针孔和小孔眼。气泡将影响钢的机械 性能，减小金属的截面，在热处理中有扩大纹的倾向。 3、疏松：钢锭和铸件在凝固过程中，因部分的液体最后凝固和放出气体，形成许多细 小孔隙而造成钢的一种不致密现象，称为疏松。疏松将降低钢的机械性能，影响机 械加工的光洁度。 4、偏析：钢中由于某些因素的影响，而形成的化学成份不均匀现象，称为偏析。如碳 化物偏析是钢在凝固过程中，合金元素分别与碳元素结合，形成了碳化物。碳化物 （共晶碳化物）是一种非常坚硬的脆性物质，它的颗粒大小和形状不同，以网状、 带状或堆集不均匀地分布于钢的基体中。根据碳化物颗粒大小、分布情况、几何形 状、数量多少将它分为八级。一级的颗粒最小，分布最均匀且无方向性。二级其次，八级最差。碳化物偏析严重将显著降低钢的机械性能。这种又常常出现于铸造状态 的合金具钢和高速钢中。对热处理工艺影响很大，如果有大块碳化物堆集或严重带 状分布，聚集处含碳量较高，当较高温度淬火时，工件容易因过热而产生裂纹。但 为了避免产生裂纹，而降低淬火温度，结果又会使硬度和红硬性降低。碳化物偏析 严重将直接影响产品质量，降低使用寿命或过早报废。 5、非金属夹杂物：钢在冶炼、浇铸和冷凝等过程中，渗杂有不溶解的非金属元素的化 合物，如氧化物、氮化物、硫化物和硅酸盐等、总称为非金属夹杂物。钢中非金属 夹杂物存在将破坏基体金属的连续性，影响钢的机械性能、物理性能、化学性能及 工艺性能。在热处理操作中降低塑性和强度而且夹杂物处易形成裂纹。在使用过程 中也容易造成局部应力集中，降低工件使用寿命。夹杂物的存在还降低钢的耐腐蚀 性能。 6、白点：钢经热加工后，在纵向断口上，发现有细小的裂纹，其形状为圆形或椭圆形 的，呈银亮晶状斑点。在横向热酸宏观试样上呈细长的发裂，显微观察裂缝穿过晶 粒，裂缝附近不发现塑性变形，裂缝处无氧化与脱碳现象。这种缺陷称为白点。白 点将显著降低横向塑性与韧性，在热处理中易形成开裂。 7、氧化与脱碳：钢铁在空气或氧化物气氛中加热时，表面形成一层松脆的氧化皮，称
金属材料热处理变形及开裂问题探讨 摘要变形和开裂是热处理较难解决的问题，目前热处理变形的复杂规律尚未被彻底认识和掌握。本文简要分析了热处理变形的开裂原因、影响变形的因素以及减小热处理变形防止开裂的具体措施。而影响变形和开裂的因素及防止变形和开裂的方法有很多。 关键词热处理变形;开裂;热应力;组织应力 1 热处理变形开裂的原因 工件的变形包括尺寸变化和形状变化两种，无论哪种变形，主要都是由于热处理时工件内部产生的应力所造成的。根据内应力形成的原因不同，可以分为热应力和组织应力。工件变形是这两种应力综合影响的结果，当应力大于屈服极限就会永久变形，大于材料的强度工件就会开裂。 1.1 热处理引起的变形和开裂的原因 钢件在加热和冷却过程中，将产生热胀冷缩的体积变化，零件加热到淬火温度时，屈服强度明显降低，塑性则提高，当应力超过屈服强度时，就会产生塑性变形。如果造成应力集中并超过了材料的强度极限，就会使零件淬裂。导热性很差的高碳合金钢，如合金模具钢Gr12MoV，高速钢W18GrV之类的工具钢，淬火温度很高，如不采用多次预热和缓慢加热，不但会造成零件变形而且会导致零件开裂而报废，所以在对高速钢淬火时，首先在860±10℃的盐浴炉中进行等温预热，对于较细或较粗的零件应在预热前，在550℃炉进行2小时以上的回火，这样就会减小热处理变形，冷却时，由于温差大，热应力是造成零件变形的主要原因。 1.2 组织应力引起的变形 组织应力有两个特点[1]：（1）工件表面受拉应力，心部压应力。（2）靠近表面层，切向拉应力大于轴向拉应力。组织应力引起工件变形的特点与热应力相反，使平面变凹，直角变锐角，长的方向变长，短的方向变短。 淬火零件的变形时热应力和组织应力综合作用的结果，除内应力外，零件的变形还要看材料成分、工件的形状和介质、冷却速度的影响，实际情况要复杂很多，因此在解决实际问题时，要全面分析是热应力还是组织应力起主导作用，以便判断变形的趋势或裂纹产生可能性，并采取各种措施予以控制或防止。 2 影响变形及开裂的因素 在生产实际中，影响热处理变形的因素很多，其主要包括：钢的化学成分、冷却过程、钢的几何形状尺寸、淬火介质的选择等。
变形铝及铝合金板、带缺陷 1范围 本标准规定了变形铝及铝合金板、带产品中常见的缺陷的定义、特征，分析了其产生的原因，并附有相应部分图片。 本标准适用于变形铝及铝合金板、带缺陷的分析与判定。 2缺陷定义、特征、产生原因典型事例 2.1非金属压入 2.1.1缺陷定义及特征 非金属杂物压入板、带表面。 表面呈明显的点状或长条状黄黑色缺陷。 2.1.2产生原因 a）轧制工序设备条件不清净； b）轧制工艺润滑剂不清静； c）工艺润滑剂喷射压力不足； d）板坯表面有擦划伤。 图1非金属压入 2.2金属压入 2.2.1缺陷定义及特征 金属屑或金属碎片压入板、带表面。 压入物刮掉后呈大小不等的凹陷，破坏了压入板、带表面的连续性。 2.2.2产生原因 a）热轧时辊边道次少，裂边的金属屑、条掉在板坯表面后压入； b）圆盘剪切边工序质量差，产生毛刺掉在带坯上经轧制后压入；
c）轧辊粘铝后，其粘铝又被压在板坯上； d）热轧导尺夹得过紧，带下来的碎屑掉在板坯上后被压入。 图2金属压入 2.3划伤 2.3.1缺陷定义及特征 因尖锐的物体（如板角、金属屑或设备上的尖锐物等）与板面接触，在相对滑动时所造成的呈单条状分布的伤痕。 2.3.2产生原因 a）热轧机辊道、导板上粘铝使板、带划伤； b）冷轧机导板、压平辊等有突出的尖锐物； c）精整时板角划伤； d）涂油包装时油中有金属屑带到涂油辊或毛毡上而划伤板面。
图3划伤 2.4擦伤 2.4.1缺陷定义及特征 由于物体间棱与面，或面与面接触后发生相对滑动或错动而在板、带表面造成的成束（或组）分布的伤痕。 2.4.2产生原因 a）板、带在加工生产过程中与导路、设备接触时，产生相对摩擦而造成擦伤； b）冷轧卷端面不齐正，在立式炉退火翻转时产生错动、层与层之间产生擦伤； c）冷轧时张力不当，开卷时产生层间错动而产生擦伤； d）精整验收或包装操作不当产生板间滑动而造成擦伤。 图4擦伤 2.5碰伤 2.5.1缺陷定义及特征 铝板、铝卷与其他物体碰撞后在板、带表面或端面产生的划痕，且大多数在凹陷边际有被挤出的金属存在。 2.5.2产生原因 a）板、卷在搬运或存放过程中与其他物体碰撞产生；
大型齿轮渗碳淬火变形原因及控制 摘要: 本文主要从影响大型齿轮渗碳淬火变形的几个方面入手，分析其产生的原因，并采取相应措施，通过良好的设计及机加工与热处理工序间的相互配合，采用合理的工艺，从而使工件产生变形的应力减少，以减少热处理变形，提高工件的质量。 关键词大型齿轮变形控制渗碳淬火 1 引言 大型齿轮渗碳淬火的变形直接关系到齿轮强度、精度等质量指标。对于渗碳淬火的齿轮，特别是大型齿轮，其变形量很大，且难以控制。较大的变形不仅会使磨齿加工的磨量增加，成本提高，而且影响齿轮制造精度，降低承载能力，最终寿命也会大大下降。大型齿轮渗碳淬火热处理变形主要是由于工件在机加工时产生的残余应力，热处理过程中产生的热应力和组织应力以及工件自重变形等共同作用而产生的。影响齿轮渗碳淬火变形的因素很多，包括齿轮的几何形状、原材料及冶金质量、锻造和机加工的残余应力、装料方式和热处理工艺及设备等诸方面。掌握变形规律，减少齿轮渗碳淬火变形，能够提高齿轮的承载能力和使用寿命，对缩短制造周期，降低生产成本也都具有重要意义。 2 大型齿轮渗碳淬火变形规律 对大型齿轮质量和寿命影响最大的变形来自齿轮外径、公法线长度和螺旋角等。一般说来，变形趋势如下： 2.1 大型齿轮变形规律：大型齿轮渗碳淬火后齿顶圆外径呈明显胀大趋势，且上下不均匀呈锥形；径长比（齿轮外径/齿宽）越大，外径胀大量越大。碳浓度失控偏高时，齿轮外径呈收缩趋势。 2.2 大型齿轮轴变形规律：齿顶圆外径呈明显收缩趋势，但一根齿轴的齿宽方向上，中间呈缩小，两端略有胀大 2.3 齿圈变形规律：大型齿圈经渗碳淬火后，其外径均胀大，齿宽大小不同时，齿宽方向呈锥形或腰鼓形。 3 渗碳淬火齿轮变形原因 3.1 渗碳件变形的实质
热处理变形的原因 在实际生产中，热处理变形给后续工序，特别是机械加工增加了很多困难，影响了生产效率，因变形过大而导致报废，增加了成本。变形是热处理比较难以解决的问题，要完全不变形是不可能的，一般是把变形量控制在一定范围内。 一、热处理变形产生的原因 钢在热处理的加热、冷却过程中可能会产生变形，甚至开裂，其原因是由于淬火应力的存在。淬火应力分为热应力和组织应力两种。由于热应力和组织应力作用，使热处理后零件产生不同残留应力，可能引起变形。当应力大于材料的屈服强度时变形就会产生，因此，淬火变形还与钢的屈服强度有关，材料塑性变形抗力越大，其变形程度越小。 1.热应力 在加热和冷却时由于零件表里有温差存在造成热胀冷缩的不一致而产生热应力。零件由高温冷却时表面散热快，温度低于心部，因此表面比心部有更大的体积收缩倾向，但受心部阻碍而使表面受拉应力，而心部则受压应力。表里温差增大应力也增大。 2.组织应力 组织应力是因为奥氏体与其转变产物的比容不同，零件的表面和心部或零件各部分之间的组织转变时间不同而产生的。由于奥氏体比容最小，淬火冷却时必然发生体积增加。淬火时表面先开始马氏体转变，体积增大，心部仍为奥氏体体积不变。由于心部阻碍表面体积增大，表面产生压应力，心部产生拉应力。 二、减少和控制热处理变形的方法 1.合理选材和提高硬度要求 对于形状复杂，截面尺寸相差较大而又要求变形较小的零件，应选择淬透性较好的材料，以便使用较缓和的淬火冷却介质淬火。对于薄板状精密零件，应选用双向轧制板材，使零件纤维方向对称。对零件的硬度要求，在满足使用要求前提下，尽量选择下限硬度。 2.正确设计零件 零件外形应尽量简单、均匀、结构对称，以免因冷却不均匀，使变形开裂倾向增大。尽量避免截面尺寸突然变化，减少沟槽和薄边，不要有尖锐棱角。避免较深的不通孔。长形零件避免截面呈横梯形。 3.合理安排生产路线，协调冷热加工与热处理的关系
铝合金系列简介 铝合金概述：铝合金是工业中应用最广泛的一类有色金属结构材料，在航空、航天、汽车、机械制造、船舶及化学工业中已大量应用。随着近年来科学技术以及工业经济的飞速发展，对铝合金焊接结构件的需求日益增多，使铝合金的焊接性研究也随之深入。铝合金的广泛应用促进了铝合金焊接技术的发展，同时焊接技术的发展又拓展了铝合金的应用领域，因此铝合金的焊接技术正成为研究的热点之一。 纯铝的密度小（ρ=2.7g/cm3），大约是铁的1/3，熔点低（660℃），铝是面心立方结构，故具有很高的塑性（δ:32~40%，ψ:70~90%），易于加工，可制成各种型材各种型材、板材。抗腐蚀性能好；但是纯铝的强度很低，退火状态σb 值约为8kgf/mm2，故不宜作结构材料。通过长期的生产实践和科学实验，人们逐渐以加入合金元素及运用热处理等方法来强化，这就得到了一系列的铝合金。添加一定元素形成的合金在保持纯铝质轻等优点的同时还能具有较高的强度，σb 值分别可达24～60kgf/mm2。这样使得其“比强度”（强度与比重的比值σb/ρ）胜过很多合金钢，成为理想的结构材料，广泛用于机械制造、运输机械、动力机械及航空工业等方面，飞机的机身、蒙皮、压气机等常以铝合金制造，以减自重。采用铝合金代替钢板材料的焊接，结构重量可减轻50%以上。铝合金密度低，但强度比较高，接近或超过优质钢，塑性好，可加工成各种型材，具有优良的导电性、导热性和抗蚀性，工业上广泛使用，使用量仅次于钢。铝合金分两大类：铸造铝合金，在铸态下使用；变形铝合金，能承受压力加工。可加工成各种形态、规格的铝合金材。主要用于制造航空器材、建筑用门窗等。铝合金按加工方法可以分为形变铝合金和铸造铝合金。形变铝合金又分为不可形变铝合金、不可热处理强化型铝合金和可热处理强化型铝合金。不可热处理强化型不能通过热处理来提高机械性能，只能通过冷加工变形来实现强化，它主要包括高纯铝、工业高纯铝、工业纯铝以及防锈铝等。可热处理强化型铝合金可以通过淬火和时效等热处理手段来提高机械性能，它可分为硬铝、锻铝、超硬铝和特殊铝合金等。一些铝合金可以采用热处理获得良好的机械性能，物理性能和抗腐蚀性能。 铸造铝合金按化学成分可分为铝硅合金，铝铜合金，铝镁合金，铝锌合金和铝稀土合金，其中铝硅合金又有简单铝硅合金（不能热处理强化，力学性能较低，铸造性能好），特殊铝硅合金（可热处理强化，力学性能较高，铸造性能良好）。 铝合金的分类
ICS 变形铝及铝合金热处理规范 Wrought aluminium and aluminium alloys heat treatment （送审稿） 全国有色标准化技术委员会 发布 YS
YS/T ××××—×××× 目次 前言............................................................................... II 1 范围 (1) 2 规范性引用文件 (1) 3 定义 (1) 3.1 热处理 (1) 3.2 热处理批次 (1) 3.3 工作区 (1) 3.4 固溶热处理造成的砂眼和气孔 (1) 4 要求 (2) 4.1 建立工艺操作规程和工艺操作规程重新审定 (2) 4.2 定期工艺制度检查 (2) 4.3 定期产品监测 (2) 4.4 热处理设备 (2) 4.5 固溶热处理参数及工艺规程 (4) 4.6 淬火参数和工艺规程 (8) 4.7 装架和间距 (9) 4.8 建议时效热处理 (10) 4.9 推荐的退火工艺 (18) 5 质量保证措施 (18) 5.1 检查责任 (18) 5.2 热处理设备的温度检测 (19) 5.3 喷水淬火设备 (19) 5.4 产品定期监测 (21) 5.5 测试方法 (23) 5.6 试验结果的判定 (24) 5.7 锻件的热处理批号 (25) 附录A （资料性附录）铝合金热处理常用知识 (26) A.1 盐浴槽的优点 (26) A.2 气室炉的优点 (26) A.3 固溶热处理 (26) A.4 用于提高抗腐蚀能力的淬火 (27) A.5 合金和状态代号 (27) A.6 包铝板 (27) A.7 退火处理 (27) A.8 时效 (27) A.9 残余拉应力对腐蚀性能的影响 (28) A.10 电导率、硬度和状态的关系 (28) I
齿轮及齿圈渗碳淬火变形原因及其控制的措施 1 引言 齿轮渗碳淬火的变形直接关系到齿轮质量指标。对于渗碳淬火的齿轮，特别是大型齿轮，其变形量很大，且难以控制。较大的变形不仅会使磨齿加工的磨量增加，成本提高，而且影响齿轮制造精度，降低承载能力，最终寿命也会大大下降。齿轮渗碳淬火热处理变形主要是由于工件在机加工时产生的残余应力，热处理过程中产生的热应力和组织应力以及工件自重变形等共同作用而产生的。影响齿轮渗碳淬火变形的因素很多，包括齿轮的几何形状、原材料及冶金质量、锻造和机加工的残余应力、装料方式和热处理工艺及设备等诸方面。掌握变形规律，减少齿轮渗碳淬火变形，能够提高齿轮的承载能力和使用寿命，对缩短制造周期，降低生产成本也都具有重要意义。 2 齿轮渗碳淬火变形规律 对齿轮质量和寿命影响最大的变形来自齿轮外径、公法线长度和螺旋角等。一般说来，变形趋势如下： 2.1 齿轮变形规律：齿轮渗碳淬火后齿顶圆外径呈明显胀大趋势，且上下不均匀呈锥形；径长比越大，外径胀大量越大。碳浓度失控偏高时，齿轮外径呈收缩趋势。 2.2 齿轮轴变形规律：齿顶圆外径呈明显收缩趋势，但一根齿轴的齿宽方向上，中间呈缩小，两端略有胀大。 2.3 齿圈变形规律：大型齿圈经渗碳淬火后，其外径均胀大，齿宽大小不同时，齿宽方向呈锥形或腰鼓形。 3 渗碳淬火变形原因 3.1 渗碳件变形的实质 渗碳的低碳钢，原始相结构是由铁素体和少量珠光体组成，铁素体量约占整个体积的80%。当加热至AC1以上温度时，珠光体转变为奥氏体，900℃铁素体全部转变为奥氏体。910—930℃渗碳时，零件表面奥氏体区碳浓度增加至0.75—1.2%，这部分碳浓度高的奥氏体冷至Ar1以下才开始向珠光体、索氏体转变，而心部区的低碳奥氏体在900℃即开始分解为铁素体，冷至550℃左右全部转变完成。心部奥氏体向铁素体转变是比容增大的过程，表层奥氏体冷却时是热收缩量增加的变化过程。在整个冷却过程中，心部铁素体生成时总是受着表层高碳奥氏体区的压应力。此外，齿轮由于模数大、渗层深，渗碳时间较长，由于自重影响，也会增加变形。 3.2 齿轮渗碳淬火变形的原因 工件淬火时，淬火应力越大，相变越不均匀，比容差越大，则淬火变形越严重。淬火变形还与钢的屈服强度有关，塑性变形抗力越大，其变形程度就越小。 3.3齿圈变形原因 3.3.1齿圈厚薄的影响，淬火冷却时各部位冷却速度的差别而导致组织转变的不同； 3.3.2因装夹等不当及零件自重导致变形； 3.3.3淬火时产生的应力不平衡是变形的主原因。
‘壳盖’薄壁铝合金件加工工艺 “壳盖”薄壁铝合金件加工工艺分析中国航空工业集团公司航宇救生装备有限公司(湖北襄阳441002) 袁开波 “壳盖”零件是一个薄壁的铝合金零件，其形状及尺寸如图1所示.零件的主要特点就是壁薄，由于是铝合金件，其强度差，加工时容易变形，要高效率加工合格的零件，加工过程中编制好工艺路线，做好准确的装夹与定位，就至关重要，同时要控制由于切削对零件产生的变形。 图1“壳盖” 注:未注圆角，凸R1.8mm，凹R1mm，未注壁厚0.8mm. 一、工艺分析 考虑到此零件的内、外形均为圆环形状，其主要的加工方法为数车工序完成，数车工序为分别加工内、外形2个步骤。这里就要考虑加工完第一工序后，在进行第二工序加工时的装夹与定位问题。既要能准确装夹与定位，又要使第二工序的加工操作方便。在经过多次的工艺路线分析及相配合的夹具结构设计之后，确定了先加工内形面，并在其端面上制出装夹定位的位置，然后进行外形面的加工。 二、工艺路线
在加工零件的内形面之后，“壳盖”需要安装在一种辅助夹具上，才能进行第二工序的加工，如图2所示。 (a) 第一工序图 (b) 第二工序简图 图2 “壳盖”工艺路线简图 1.第一工序的加工 “壳盖”在第一工序中要完成如图2(a)所示的加工内容，注意保持各个孔与 M64×0.75螺孔的同轴度。由于“壳盖”壁薄，偏心更易使“壳盖”产生变形。 2. 第二工序的加工 如图2(b)所示，型腔口部的M64×0.75螺纹段位为装夹部分，用M64X0.75螺纹与辅助夹具进行定位与连接。其夹具的设计，如图2(b)所示。从图中可以看出，辅助夹具的设计，其型面尺寸与零件的内形面是一致的，零件扣在夹具上，并通过M64X0.75螺纹拧紧，以保证零件内形面与夹具相贴合，这样，在加工外形面时，零件不会产生变形。 3.安装在辅助夹具上“壳盖”切削时加紧状况的分析 零件在装夹后，车刀切削时，零件的状态是否会松动，可通过图3做一个装夹及切削的状况分析。
铝合金构件的变形矫正方法大全，附有实例 目前铝合金在产品加工制造行业被广泛应用。铝合金产品在加工制造过程中由于受到外力或焊接应力的影响，通常会产生一定程度的变形，这些变形通常都要进行矫正，而使其符合产品质量要求。实践证明，多数变形的构件是可以矫正的。矫正的原理都是设法造成新的变形来达到抵消已经发生的变形。在生产实际过程中普遍应用的矫正方法，主要有机械矫正、手工矫正和火焰矫正，因此要针对产品不同的结构和变形程度合理选择最佳的矫正方法，以获得最佳的矫正效果。 铝合金构件变形的原因 （1）原材料在加工过程中产生的变形由于原材料在挤压生产过程中产生的残余应力而引起的变形。如：挤压过程中冷却速度不一致、挤压设备调试失常等。 （2）在产品制造过程中产生的变形主要原因是外力影响。如剪切过程中产生的剪切挤压应力、热切割过程中热胀冷缩产生的收缩应力等。 （3）焊接过程中产生的变形主要原因是焊缝周围产生的横向和纵向收缩应力，通常称为焊接应力引起的变形。 （4）构件变形的实质不论构件发生何种变形，其主要原因都是由于其内部存在不同程度和不同形式的残余应力，使其结构组织中一部分纤维变长受到周围的压应力，另一部分纤维变短受到周围的拉应力，从而造成了金属材料的变形。 矫正原理及常用方法 矫正的原理就是通过外力或局部加热，使得较长的纤维缩短，较短的纤维伸长，最后使得各层的纤维长度趋于一致，或达到我们要求的纤维长度，从而消除变形或使变形减少到规定的范围之内。 各种矫正方法在现场使用过程中要根据其构件结构特点、变形形式、工件大小等不同情况做相应的选择，必要时还需采取多种矫正形式相结合的综合矫正法。其
中火焰矫正是应用最为广泛的一种方法，其对于大型构件和自身强度较大构件的变形矫正效果最好，但火焰矫正也是一门较难掌握的矫正方法，如加热位置、温度控制、冷却方式不当还会造成构件新的更大变形，甚至导致产品的报废。因此，火焰矫正作业人员除要有丰富的实践经验外，还需掌握铝合金的热处理性能。 铝合金构件变形矫正方法 （1）机械矫正铝合金型材和8mm以上厚板常见的矫正设备是压力机。一般来说，板材越厚越容易矫平，越薄的板材矫正起来越困难。在采用机械矫正时需在受力部位加垫板，以避免材料表面产生压伤。用压力机进行矫正通常是针对型钢单一方向的弯曲变形。通常还要配有专用垫块和压块，以保证受力方向稳定，同时避免材料表面压伤保证矫正质量，如图1、图2所示。 （2）手工矫正对于变形较小的局部变形可采用手工矫正。手工矫正的效果取决于对锤击部位、击打工具及击打方式的正确选择。
大型齿轮渗碳淬火变形原因及其控制 2 大型齿轮渗碳淬火变形规律 对大型齿轮质量和寿命影响最大的变形来自齿轮外径、公法线长度和螺旋角等。一般说来，变形趋势如下： 2.1 大型齿轮变形规律：大型齿轮渗碳淬火后齿顶圆外径呈明显胀大趋势，且上下不均匀呈锥形；径长比（齿轮外径/齿宽）越大，外径胀大量越大。碳浓度失控偏高时，齿轮外径呈收缩趋势。 2.2 大型齿轮轴变形规律：齿顶圆外径呈明显收缩趋势，但一根齿轴的齿宽方向上，中间呈缩小，两端略有胀大 2.3 齿圈变形规律：大型齿圈经渗碳淬火后，其外径均胀大，齿宽大小不同时，齿宽方向呈锥形或腰鼓形。 3 渗碳淬火齿轮变形原因 3.1 渗碳件变形的实质 渗碳的低碳钢，原始相结构是由铁素体和少量珠光体组成，铁素体量约占整个体积的80%。当加热至AC1以上温度时，珠光体转变为奥氏体，900℃铁素体全部转变为奥氏体。920—940℃渗碳时，零件表面奥氏体区碳浓度增加至0.6—1.2%，这部分碳浓度高的奥氏体冷至600—650℃才开始向珠光体、索氏体转变，而心部区的低碳奥氏体在900℃即开始分解为铁素体，冷至550℃左右全部转变完成。心部奥氏体向铁素体转变是比容增大的过程，表层奥氏体冷却时是热收缩量增加的变化过程。在整个冷却过程中，心部铁素体生成时总是受着表层高碳奥氏体区的压应力。此外，大型齿轮由于模数大、渗层深，渗碳时间较长，由于自重影响，也会增加变形。 3.2 大型齿轮渗碳淬火变形的原因 工件淬火时，淬火应力越大，相变越不均匀，比容差越大，则淬火变形越严重。淬火变形还与钢的屈服强度有关，塑性变形抗力越大，其变形程度就越小。 从齿轮和齿轮轴渗碳淬火冷却各部位冷却速度、组织及硬度状态比较分析，可以发现上中下各部位冷却速度的差别，以及表面、过渡区、心部冷却速度差别，和其组织转变的不同时性是造成齿轮变形的主要原因。减小大型齿轮渗碳淬火变形也要通过提高各环节的均匀性来实现。
热处理工艺-淬火 淬火工艺是将钢加热到AC3或AC1点以上某一温度，保持一定时间，然后以适当速度冷却获得马氏体和（或）贝氏体组织的热处理工艺。 淬火的目的是提高硬度、强度、耐磨性以满足零件的使用性能。淬火工艺应用最为广泛，如工具、量具、模具、轴承、弹簧和汽车、拖拉机、柴油机、切削加工机床、气动工具、钻探机械、农机具、石油机械、化工机械、纺织机械、飞机等零件都在使用淬火工艺。 （1）淬火加热温度 淬火加热温度根据钢的成分、组织和不同的性能要求来确定。亚共析钢是AC3 （30～50℃）；共析钢和过共析钢是AC1 （30～50℃）。 亚共析钢淬火加热温度若选用低于AC3的温度，则此时钢尚未完全奥氏体化，存在有部分未转变的铁素体，淬火后铁素体仍保留在淬火组织中。铁素体的硬度较低，从而使淬火后的硬度达不到要求，同时也会影响其他力学性能。若将亚共析钢加热到远高于AC3温度淬火，则奥氏体晶粒回显著粗大，而破坏淬火后的性能。所以亚共析钢淬火加热温度选用AC3 （30～50℃），这样既保证充分奥氏体化，又保持奥氏体晶粒的细小。 过共析钢的淬火加热温度一般推荐为AC1 （30～50℃）。在实际生产中还根据情况适当提高20℃左右。在此温度范围内加热，其组织为细小晶粒的奥氏体和部分细小均匀分布的未溶碳化物。淬火后除极少数残余奥氏体外，其组织为片状马氏体基体上均匀分布的细小的碳化物质点。这样的组织硬度高、耐磨性号，并且脆性相对较少。 过共析钢的淬火加热温度不能低于AC1，因为此时钢材尚未奥氏体化。若加热到略高于AC1温度时，珠光体完全转变承奥氏体，并又少量的渗碳体溶入奥氏体。此时奥氏体晶粒细小，且其碳的质量分数已稍高与共析成分。如果继续升高温度，则二次渗碳体不断溶入奥氏体，致使奥氏体晶粒不断长大，其碳浓度不断升高，会导致淬火变形倾向增大、淬火组织显微裂纹增多及脆性增大。同时由于奥氏体含碳量过高，使淬火后残余奥氏体数量增多，降低工件的硬度和耐磨性。因此过共析钢的淬火加热温度高于AC1太多是不合适的，加热到完全奥氏体化的ACm或以上温度就更不合适。 在生产实践中选择工件的淬火加热温度时，除了遵守上述一般原则外，还要考虑工件的化学成分、技术要求、尺寸形状、原始组织以及加热设备、冷却介质等诸多因素的影响，对加热温度予以适当调整。如合金钢零件，通常取上限，对于形状复杂零件取下限。
铝合金型材的加工要经过成形加工、表面处理和装饰加工三个主要工序。 第一道工序：成形加工 铝合金型材的成形加工方法主要包括两大类，一类是挤压法，另一类是轧制法。 挤压法：是国内企业应用最为普遍的一种成形方法，其又包括正挤压、反挤压、正反向联合挤压等不同的分类。铝合金型材加工主要采用的是正挤压法。这种方法的操作过程是将铝合金锭放入端部开有莫孔的挤压筒中，加热之后，在挤压轴的巨大压力作用下，使铝合金由模孔中流出，从而得到与模孔尺寸形状均一致的挤压制品。具体的操作细节会因材料的品种、规格、供应状态、质量要求、工艺方法及设备条件等不同因素而存在一定的差异。 轧制法：一般在需要大批量，并且对尺寸和表面质量要求不高的中、小规格棒材和断面形状简单的型材时，才会使用到这种方法。 在成型加工中可因材料的品种、规格、供应状态、质量要求、工艺方法及设备条件等不同因素进行选择合适的金属加工液。 高性能铝合金切削液产品介绍：（联诺化工铝合金切削液SCC638A）SCC638A是半合成水性切削液，专为铝合金加工而设计，对铝合金表面有很好的抗氧化保护作用，有极好的润滑性和极压性，适合应用于铝合金的各种加工工艺，包括车、铣、钻、磨、铰孔、盲孔/通孔攻丝等。铝合金切削液SCC638A不含氯、亚硝酸盐、苯酚等有害物质，属于环保水溶性切削液。
铝合金切削液SCC638A优点 ●铝合金切削液SCC638A水溶性切削液具有极好的润滑性和极压性，特别适合铝合金加工，不会形成刀瘤，确保加工面(内槽加工盲孔攻丝等)的光洁度好，保护刀具，减少刀具的磨损； ●对铝表面有很好的保护作用（防止铝表面变色或“长毛”）；抗氧化，防锈性极佳。 ●抗微生物稳定性能强，使其具有较长的使用寿命，清洗性能好，确保工件表面和设备清洁。 第二道工序：表面阳极氧化处理 表面阳极氧化处理：利用电解原理，将目标金属作为阳极，置于电解质溶液中并进行通电。阳极金属会置换电解液中的氢气，从而产生一层致密金属氧化膜的处理方法。铝合金材料经过表面阳极氧化处理后得到的人工氧化膜层比自然形成氧化膜要厚得多。 铝合金材料表面的氧化膜成分为三氧化二铝，这种物质本身是非常坚硬、致密的，但是在其结晶中存在着缺陷。将铝合金作为阳极，浸入酸溶液中，电解液会由氧化膜的缺陷中浸入膜内，对氧化膜进行局部溶解，并在型材表面形成大量小孔，使电流可以由此通过，氧化更深层的金属铝。这样，氧化就可以向更加纵深的方向发展。因此，形成的氧化膜厚度大大超过了自然形成的氧化膜。 形成氧化膜以后，还要对电解液溶解造成的小孔进行“封孔”处理。“封孔”有高温水封闭、无机盐封闭和有机封闭三种方法。最终得到
总论 属于防锈铝的有铝－镁及铝－锰系合金。属于硬铝的有铝－铜－镁及铝－铜－锰系合金。铝－锌－镁－铜系为超硬铝。铝－镁－硅－铜及铝－铜－镁－铁－镍系合金为锻铝。 铝－铜－镁－铁－镍及铝－铜－锰系合金与铝－铜－镁系中的L Y6、LY2合金有较好的耐热性，所以也称为耐热铝合金。 在常用的合金元素中，铝和锌、镁、铜、锂、锰、镍、铁在靠铝一边形成共晶反应，和铬、钛形成包晶反应，在铝－铅系中出现偏晶反应。它们在铝中的固溶度以锌、镁、铜、锂最大；锰、硅、镍、钛、铬、铁次之；以铅最小。 合金中的铜、锂、硅等元素以及合金中的化合物Mg2Si、MgZn2、S(CuMgAl2)相等，由于随温度高低有较大的固溶度变化，经淬火及时效后使合金显著强化。 热处理强化的变形铝合金中，以Al-Cu-Mg、Al-Mg-Si、Al-Mg-Zn系为基的合金用途最广。 第一章工业纯铝 纯铝具有比重小，导电性好、导热性高、熔解潜热大、光反射系数大、热中子吸收截面较小及外表色泽美观等特性。铝在空气中表面能生成致密而坚固的氧化膜，具有较好的抗蚀性。
第二章铝－镁系合金较高的抗蚀性、良好的焊接性及较好的塑性。 表1铝－镁系合金的化学成分
表2 镁含量对铝－镁合金力学性能的影响 当镁含量超过5％时，抗应力腐蚀性能变坏；镁含量超过7％时，合金塑性降低，焊接性能变坏。 锰有利于合金的抗蚀性，提高合金的强度。加入少量钛和钒能细化晶粒。在LF3合金中加入硅改善了合金的焊接性能。 热处理特性 在不同温度下，镁在铝中虽有较大的固溶度变化，但实际上合金没有明显的时效强化作用，这是由于在淬火、时效时形成的新相β和基体不发生共格强化。一般为退火或冷作硬化状态。 铝－镁合金退火时组织和性能发生变化。当温度升高到某一较高温度后，即使退火温度继续升高，组织和性能仍较稳定。合金的再结晶温度与镁含量有密切关系。镁含量由2％增高到5％时，再结晶温度随镁含量的增加而下降；镁含量由5％增高到9％时，再结晶温度随镁含量的增加反而上升。 表3 工业铝－镁系合金部分产品的再结晶温度
