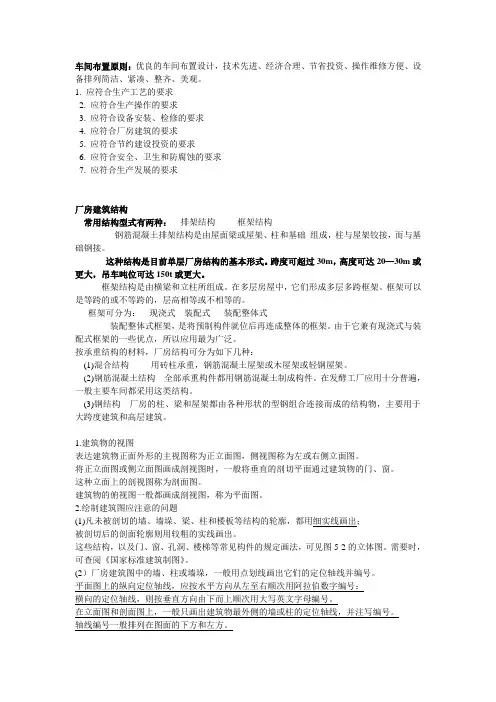

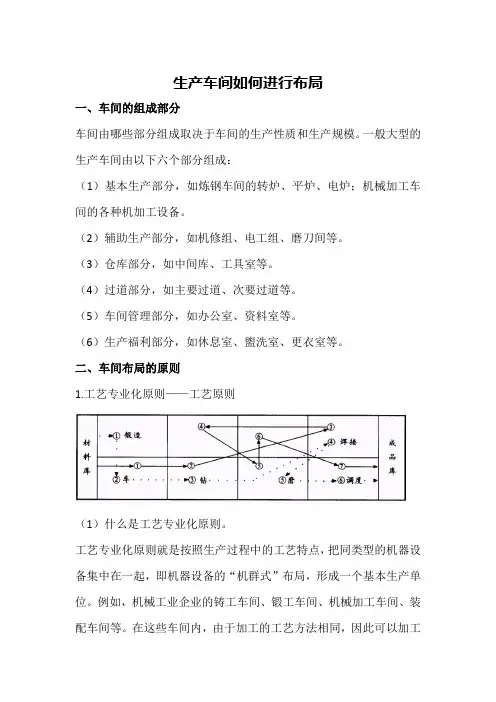

车间布置原则：优良的车间布置设计，技术先进、经济合理、节省投资、操作维修方便、设备排列简洁、紧凑、整齐、美观。
1. 应符合生产工艺的要求
2. 应符合生产操作的要求
3. 应符合设备安装、检修的要求
4. 应符合厂房建筑的要求
5. 应符合节约建设投资的要求
6. 应符合安全、卫生和防腐蚀的要求
7. 应符合生产发展的要求
厂房建筑结构
常用结构型式有两种：排架结构框架结构
钢筋混凝土排架结构是由屋面梁或屋架、柱和基础组成，柱与屋架铰接，而与基础钢接。
这种结构是目前单层厂房结构的基本形式。跨度可超过30m，高度可达20—30m或更大，吊车吨位可达150t或更大。
框架结构是由横梁和立柱所组成。在多层房屋中，它们形成多层多跨框架。框架可以是等跨的或不等跨的，层高相等或不相等的。
框架可分为：现浇式装配式装配整体式
装配整体式框架，是将预制构件就位后再连成整体的框架。由于它兼有现浇式与装配式框架的一些优点，所以应用最为广泛。
按承重结构的材料，厂房结构可分为如下几种：
(1)混合结构用砖柱承重，钢筋混凝土屋架或木屋架或轻钢屋架。
(2)钢筋混凝土结构全部承重构件都用钢筋混凝土制成构件。在发酵工厂应用十分普遍，一般主要车间都采用这类结构。
(3)钢结构厂房的柱、梁和屋架都由各种形状的型钢组合连接而成的结构物，主要用于大跨度建筑和高层建筑。
1.建筑物的视图
表达建筑物正面外形的主视图称为正立面图，侧视图称为左或右侧立面图。
将正立面图或侧立面图画成剖视图时，一般将垂直的剖切平面通过建筑物的门、窗。
这种立面上的剖视图称为剖面图。
建筑物的俯视图一般都画成剖视图，称为平面图。
2.绘制建筑图应注意的问题
(1)凡未被剖切的墙、墙垛、梁、柱和楼板等结构的轮廓，都用细实线画出；
被剖切后的剖面轮廓则用较粗的实线画出。
这些结构，以及门、窗、孔洞、楼梯等常见构件的规定画法，可见图5-2的立体图。需要时，可查阅《国家标准建筑制图》。
(2）厂房建筑图中的墙、柱或墙垛，一般用点划线画出它们的定位轴线并编号。
平面图上的纵向定位轴线，应按水平方向从左至右顺次用阿拉伯数字编号：
横向的定位轴线，则按垂直方向由下而上顺次用大写英文字母编号。
在立面图和剖面图上，一般只画出建筑物最外侧的墙或柱的定位轴线，并注写编号。
轴线编号一般排列在图面的下方和左方。
(3)建筑物各层楼、地面和其他构筑物相对于某一基准面的高度，称为“标高”。
标高数值以m为单位，一般标注至小数点以后第三位。
(4）基准面。例如某层的楼，地面，某标高为零，并标注为±0.000。
高于基准面的标高为正，但标高数字前后一律不加正号；
低于基准面的标高为负，负数标高数字前，则应加负号。
根据标高这一概念，各层建筑物的平面图也可按各层楼距离地面的标高来标注图名。
例如图5-2中一、二层平面图，也可以标注为±0.000平面图和5.4000平面图。
厂房建筑图图中除上述以米（m）为单位的标高尺寸外，还有定位轴线的间距和厂房的长、宽等尺寸，以及孔洞、设备基础等的定位尺寸，这些尺寸仍以毫米（mm）为单位，标注原则和方法，与一般机械图基本相同。
四、化工建筑的特殊要求
（一）厂房的整体布置：集中式、分离式
集中式:将车间各工段及辅助房间集中合并在一个厂房内。
分离式:将车间各工段及辅助房间分散在单独的厂房内。
厂房整体布置还要考虑设备露天化。
设备布置露天化或半露天化建筑优点
(1)可以节约大量建筑面积，从而节约大量基本建设投资；
(2)节约土建施工工程量，从而加快基本建设进度
(3)将有毒物质的设备、具有火灾、爆炸危险的设备露天化或半露天化，可节约厂房通风设备及动力，降低厂房防火、防爆等级，降低生产费用和厂房造价；
(4)对厂房的改建、扩建，增加灵活性。
凡属下列几种情形者，可适当考虑设备露天布置：
(1)生产中不需要经常看管的设备，辅助设备，气候影响较小的设备。
(2)需要大气来调节温度、湿度的设备，如凉水塔、冷却塔等。
(3)不需要人工操作，高度自动化的设备。
(4)气候温暖，无酷暑或严寒的地区。
（二）厂房的立面布置
发酵工厂建筑物按厂房的层数分类，
可分为：单层厂房
多层厂房
层次混合的厂房
主要由生产工艺特点和工艺设备布置要求所决定。同时要满足建筑上采光、通风等各方面的要求。
厂房立面布置遵循经济合理及便于施工的原则，层高取决于设备的高低，安装的位置，检修要求及安全卫生等条件。
(1)单层厂房的剖面高度
①厂房地面标高：室内地面高出室外150mm
②柱顶标高和吊车轨顶标高：
室内高度指地面到屋架下弦的距离，但标高并不注在屋架下弦的底面，而是注在柱的顶部。
按《厂房建筑统一化基本规则》的规定，柱顶标高应为300mm的倍数，吊车轨顶的标高应为600mm的倍数。
(2)多层厂房的剖面高度
多层厂房各层楼板、地板表面之间的层高应采用300mm的倍数。除地下室外，一幢厂房内的层高不宜超过两种规格。
框架或混合结构的多层厂房，层高多采用5.1m、6m，最低不得低于4.5m。
每层高度尽量相同，不宜变化过多
