无热（微热）再生压缩空气干燥器
一、组成部件：止回阀、出气口、A干燥塔、B干燥塔、PLC控制器、消音器、进气口、节流阀、电磁阀等组成。
二、吸附原理：
干燥后的压缩空气的15%气量（再生气），经过已吸收足够的水分的干燥塔时，压力下降，降压过程吸收干燥剂中的水分，再生气经消音器排出。
三、吸附效果差的原因及处理方法：
四、参数值的修改：
4.1、在设置状态下，按面板上的“启动/+”按钮，选择参数号；按动面板上的“停止/-”修改参数值。参数值只能递增，到上限后，重新从下限循环递增。
4.2、数码管第一位显示“1”，表示目前设定的是第一号参数；其余位显示参数设定值。按动“停止/-”按钮，修改参数值。
4.3、在设定时，按住“停止/-”按钮超过3秒，设定值将快速增加，而断续按动时则每次加1.
4.4、设定完毕，将控制器内部中间的开关拨动到下方，进入到待机状态。
五、吸附式干燥机常用的吸附剂有：
常用的吸附剂有：硅胶、活性氧化铝、分子筛。
六、消音器在无热吸附式干燥机中的作用：
消音器的作用是降低无热吸附式干燥机再生气体中排出的噪声。由于再生废气在排出时有一定压力，排气速度较快，会引起气体震动并产生强烈的排气噪声，一般可达到80～110dB。按有关规定，在排气噪声大于75dB时，就要求采取消声措施。在无热吸附式干燥机中，由于再生排气中带有大量的粉尘和水气，在温度适宜时会有凝结水积聚，很容易造成消音器堵塞。因此消音器无热吸附式干燥机中的工作条件是十分恶劣，是无热吸附式干燥机中的一个易损配件。
七、节流阀吸附式干燥机中的作用：
热吸附式干燥机依靠取自身的干燥空气对吸附剂进行脱附。再生气体经过再生阀后再进入再生塔。节流阀起以下几种作用：①使再生气压力降低到接近大气压状态。②使再生气压至少能大于吸附床阻力，以确保脱附出来的水气能顺利排出塔外。

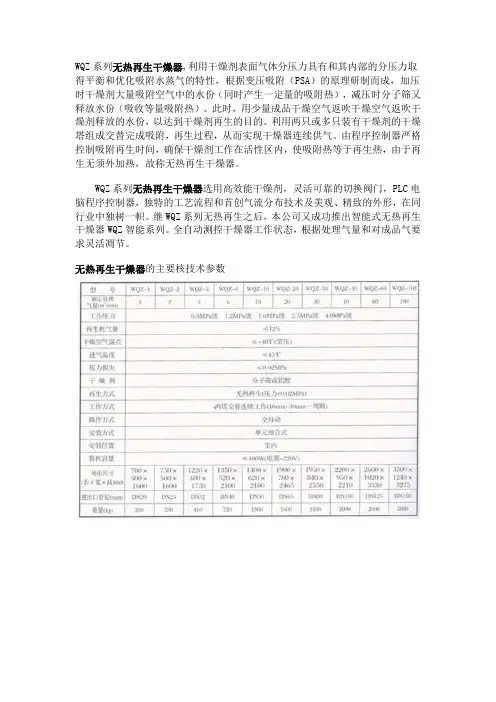

八、附式干燥机的技术参数
8.1、进气温度：≤80℃
8.2、进口容积流量：1 m3/min
8.3、工作压力：≤1.0 Mpa
8.4、压力露点：- 20℃~ -40℃
8.5、耗气量：3.5%
8.6 、吸附剂：活性氧化铝
8.7、电压：220V/50Hz
