国家高速公路网成渝地区环线合江（渝川界）～纳溪段公路
主线K0+000～K36+840段隔离栅专项
工程施工技术方案
广西壮族自治区公路桥梁工程总公司
合同段项目经理部S1泸渝高速公路
隔离栅施工方案
一、编制依据
1、《国家高速公路网成渝地区环线合江（渝川界）～纳溪段公路两阶段施工图设计》；
2、《公路工程技术标准》（）；2003—JTG B01
3、《公路交通安全设施施工技术规范》（）；2006JTG F71—3、《公路桥涵施工技术规范》（）JTJ 041-2000
4、《公路工程质量检验评定标准》（）；JTG F80/1-2004
5、《公路环境保护设计规范》（JTJ/T 006—98）
6、《隔离栅技术条件》（JT/T 374-1998）
二、工程概况
国家高速公路网成渝地区环线合江（渝川界）至纳溪公路工程项目位于四川省泸州市境内，路线在合江县两跨长江后，经江阳区，进入纳溪区，全长约73.15Km。设计标准为：双向四车道高速公路、设计行车速度80公里/小时、路基宽度24.5米；其中特大桥2座、大中小桥49座、互通式立交5处；设计洪水频率特大桥1/300、大中桥、小桥涵及路基1/100。设计安全等级一级，环境类别Ⅱ类。
隔离栅用来阻止人、畜进入高速公路和防止非法占用公路用地的设施。本项目在人口密集地区，如：互通立交所在区域、服务区所在区域等采用电焊浸泡塑网隔离栅，其他地区区域采用刺钢丝隔离栅。本标段刺铁丝F-BW-C型隔离栅，总长为39681米。刺铁丝隔离栅的立柱为钢筋混凝土立柱，刺铁丝用12﹟镀锌铁丝，镀锌量为120g/㎡。电焊网型F-WW-C型隔离栅，表面采用裹塑处理，颜色为绿色，总长34222米。
三、资源配置
3.1、人员
现场施工人员
3.3、原材料
3.3.1、钢筋
钢筋按不同品种、等级、牌号、规格及生产厂家分批验收，具有出厂质量证明书和试验检验报告单。经自检和抽检力学性能及焊接性能试验合格。
3.3.2、水泥
采用P.O32.5袋装水泥，具有生产厂家的产品质量合格证书，经自检和抽检各项技术指标合格。
3.3.3、砂
采用河砂，洁净、坚硬，各项技术指标检验合格，
、碎石 3.3.4．
采用河卵石破碎碎石，质地坚硬，耐久，且经过清洗。经检验各项技术指标合格。符合连续级配要求。
四、施工进度计划
计划于2012年9月10日开工，2012年12月20日完工，工期100天。
五、施工准备
5.1、图纸会审、技术交底
在项目部总工程师的组织下，集中项目部有关技术人员仔细审阅了图纸，熟悉施工技术规范，质量检验评定标准和有关安全、环保、文明施工等文件。向技术人员和各工种技术工人作了培训交底，未经培训的人员不得单独上岗操作。
5.2、拌和设备经过维修保养，运行正常；试验室对原材料进行了质量检验和混凝土配合比优选，监理对原材料进行了抽检，对配合比进行了验证。
5.3、对机械设备、测量仪器、机具工具及各种试验仪器等进行了全面的检查、调试、校核、标定、维修和保养。主要施工机械的易损零部件有适量储备。
六、施工工艺
清场挖出树根、立柱的安装立柱定位挖出立柱的基础
临时拉索和支撑、质量检验安装刺铁丝浇注C20混凝土
6.2、钢筋混凝土立柱的预制
6.2.1、钢筋检验、加工及安装
、钢筋检验和保管：6.2.1.1．
钢筋进场必须在监理抽检力学性能试验合格后方能使用。
1、钢筋供应要有出厂说明书，进料时必须做好检查，其外观检查主要是看钢筋表面有无裂纹、结疤、分层及夹杂，不得有氧化铁皮和油迹，允许有少许铁锈和回火色，钢筋进入工地要进行钢筋的机械性能试验，其直径和各种尺寸应符合规范要求。
2、钢筋应尽快存入仓库或料棚，如不可能也要选择干燥场地露天堆放，钢筋上加彩条布覆盖，下放垫木，离地不少于20厘米，四周挖排水沟，钢筋要按不同等级、牌号、顺号、炉号、直径、长度分批挂牌堆放，并标明数量，不能混淆，钢筋不能和酸、盐、油这些物品在一起存放，也不要靠近有害气体的车间。
6.2.1.2、钢筋的加工及安装
1、钢筋的矫直。矫直粗钢筋一般受设备条件的限制，因此人工矫直粗钢筋，是当前的常用方法。首先将钢筋弯曲处放在板柱间，用平头横口扳子将弯曲处基本扳直，然后用平直锤拍平，如无平直锤，也可用大锤在工作台上慢慢拍平，直至钢筋在工作台上可以滚动为合格。
2、钢筋的除锈。钢筋的表面要清洁，油渣、漆污和用锤敲击时所剥落的污皮、铁锈等要清除干净。特别是铁锈、水锈要清除干净。
3、钢筋切断。钢筋切断采用钢筋切断机，其作业方法及注意事项如下：在使用前，先根据钢筋的粗细调整刀片位置，其平面间隙以0.5-1.0毫米为宜。刀片要
安装正确、牢固、润滑油要加足，经空车试验正常，尚能进行操作。要在活动刀片后退时进料，不要在前进时进料，以免发生事故，断切短料要用钳子夹住操作，不能直接用手，机身上铁末、锯屑，要用毛刷清扫，不要用手抹、嘴吹。钢筋加工全长长度偏差不大于10mm。
4、钢筋弯曲。首先，根据钢筋设计图进行画线和选料，对于钢筋直径小于10mm 采用人工弯曲，直径大于10mm时，宜采用弯曲机进行加工，钢筋弯曲严格按照规范要求，弯起钢筋的弯起位置偏差不大于15mm。
5、钢筋绑扎。按设计位置布好箍筋并绑扎于主筋上，箍筋要与主筋垂直。箍筋转角与主筋（或架立筋）的交接点均应绑扎，但箍筋的平直部分和主筋的相交点可间隔交错绑扎成梅花形式。箍筋弯钩的叠合处，四角错开绑扎，不要集中以其两相邻绑扎点互成八字形，钢筋骨架的外形尺寸必须正确，在一根主筋上。．
防止骨架歪斜变形。
6.2.2、模板
采用四套定型扣模，模板长度为1.9m，截面尺寸为10cm×10cm，在预埋铁钩处设置预埋孔。
6.2.3、混凝土施工
6.2.3.1、混凝土拌和
1、根据混凝土施工配合比设计确定C20配合比为：水泥336：砂690.8：碎石1228.2：水195。
2、混凝土拌和前，对砂、石进行检测，据以调整骨料和水的用量，计算出施工配合比。开盘前对计量设备进行重点校核。计量和配水装置，精确度准确到±0.4%，材料均按质量称量，水、水泥称量允许偏差为±1%，细、粗集料称量允许偏差
为±2%。
3、混凝土拌和时间不低于1.5分钟，拌和物应拌和均匀，颜色一致，不得出现
离析和泌水现象。在拌和机卸料过程中，从卸料流的1/4和3/4之间部位采集试样，进行试验，检查其均匀性。
4、混凝土拌和物的坍落度，每一工作班或每一单元结构物不小于2次，如不符合要求，及时进行调整。
6.2.3.2、混凝土浇筑
1、浇筑前检查施工组织，包括人力、器材、机具设备等的配备情况。检查模板、钢筋，包括模板结构尺寸、钢筋数量、规格、位置、除锈以及是否牢固可靠，不致发生变形移位等情况。
2、清除模板内积水和泥污木屑等杂物。模板如有缝隙，应填塞严密，模板内面应涂刷脱模机。
3、采用手推车将混凝土运输至振动台。人工将混凝土铲入模板内，在振动台上
振动，待混凝土停止下沉，不再冒出气泡，表面呈现平坦、泛浆时停止振动。表面及时进行修整、抹平。
4、混凝土振动完成后即脱模，将立柱整体反扣在预制台座上。脱模时应轻拿轻放。
5、养生。混凝土浇筑完毕10~12小时以内，就要加以覆盖并浇水。养生期天。14～7为
6.3、立柱安装
6.3.1、立柱的检验及运输
立柱在运到工地之前，应首先向监理工程师提交每一种柱子的试样。监理工程师将检查其外观质量，并检验几何尺寸和混凝土的强度要求。钢筋混凝土立柱的运输及装卸应避免立柱拆断或摔坏棱角，装车时码高不宜超过五层。
6.3.2、施工放样
按公路用地界范围内30cm处进行施工放样。先定中心线，然后按设计的柱距定出柱位。确定桩位时应与公路界地形相协调，可以做成斜坡形，也可以做成阶梯形。在低洼地区，当地面纵剖面发生突变，无法保持规定的离地净高时，可使用较长的立柱，然后拉上多股带刺铁丝。带刺铁丝之间的垂直净空不大于150mm。如起伏过大，可考虑对地形进行一定的整修，尽可能使隔离设施起伏自然，避免局部地段的突然变化。一行隔离栅中如有断开处或在道路交叉口时，可视需要适当调整立柱间距。公路两侧的封闭，一般在桥梁、通道等处为薄弱环节，人、畜等往往会从桥头锥坡处钻入。因此，在这些地点，需下功夫把隔离栅围死。对一些流水量很小的涵洞，隔离设施也可以考虑直接跨过。但在跨沟的地方，也需作一定的围封处理，以防人、畜随意钻入公路内。
6.3.3、柱孔的开挖
柱孔深度应符合设计要求，挖钻到设计要求深度后，应将基底清净，经检验合格后，方准进行下道工序。
6.3.4、立柱的埋设
立柱埋设应分段进行，先埋两端的立柱，然后拉线埋设中间立柱。立柱纵向应在一条直线上，不得出现参差不齐的现象。柱顶应平顺，不得出现高低不平的情况。放入立柱后，用临时支撑固定立柱，检查立柱的标高、垂直度和线形之后，进行C20混凝土浇注，浇注的混凝土应分层捣实。在混凝土养生7d期间，不应在立柱、拉索和支撑上安装或拉紧任何材料或部件
6.4、刺铁丝的安装
立柱基础混凝土强度达到设计强度70%以后，方可安装刺铁丝。刺铁丝安装时要求从端头立柱开始。刺铁丝之间要求平行、平直，刺间距为10cm。先将刺横向与绷紧后将挂钩弯钩拗死封口固定刺铁丝。铁丝用立柱上预埋的挂钩挂住，
斜向刺铁丝相交处用12号铁丝绑扎。在高压输电线穿越过安装隔离栅的地方，隔离栅应按电力部门的规定接上地线。当电线平行或接近平行于隔离栅且电线在隔离栅上方时，应在每端或按不大于400m的间距埋设地线，接地电阻值小于10Ω（欧姆）。
6.5、隔离栅安装完毕，立柱基础均需进行最后压实处理。
七、施工质量管理和质量检验
7.1、施工质量管理
7.1.1、加强质量宣传，树立质量观念
加强全体职工的质量意识，树立“质量第一”的观点，并在全体职工中牢固树立起“创优在我心中，质量在我手中”的信念。
7.1.2、建立施工全过程质量控制制度
1、按照质量保证体系落实质检仪器和人员，对施工各阶段的各项质量指标应做到及时检查、控制和评定，以达到所规定的标准，确保施工质量及其稳定性。
2、施工质量的控制、管理和检查应贯穿整个施工过程，应对每个施工环节严格控制把关，对出现的问题，立即进行纠正直至停工整顿。
3、应完善施工准备、试验和施工过程中的各项技术指标的检验，出现施工技术问题的报告、论证和解决等，做到施工全过程的质量动态检测、控制和管理。
4、加强施工报验。
（1）原材料检验
包括外观检查、尺寸检查、钢材的抗拉强度、屈服强度、延伸率和镀锌层厚度测试。以同一批号的每批钢材为取样单位，对钢材的强度进行检查。．
刺铁丝用的钢丝，宜采用低碳钢丝，并应符合《一般用途低碳钢丝》（GB343—82）的规定。刺铁丝网规格及防腐处理均应满足图纸要求，具有产品合格证并经工地检验后方可使用。刺铁丝表面不得有锈蚀、擦伤、折叠。
（2）施工报验
立柱在运到工地之前，应首先向监理工程师提交每一种柱子的试样。监理工程师将检查其外观质量，并按《公路工程质量检验评定标准》（）F80/1-2004JTG
检验几何尺寸和混凝土的强度要求。
立柱基坑开挖好后应报监理工程师验收。
安装刺铁丝前，应报监理工程师对立柱基础强度、立柱垂直度和柱间距进行验收。
7.2、质量检验
安装完成的隔离栅，应以2km为一检验验收单位，连续取10跨隔离栅进行检查验收，或以通道间长度为一验收单位，至少连续检查5跨。
7.2.1、质量检验基本要求包括：
1、立柱和基础的几何尺寸和强度不小于设计图纸规定。
2、检验刺铁丝的安装高度和绷紧固定程度，每根刺铁丝的中心垂直度不得大于15mm。
3、立柱埋深应符合图纸要求。立柱与基础、隔离栅与立柱之间的连接应稳固。
4、隔离栅起终点应符合图纸对端头封围的要求。
7.2.2、质量检验实测项目：
隔离栅检查实测项目
直尺，垂线：每100根测两根5 (mm/m) 立柱竖直度8 ±
％2拉线、塞尺：抽检8
±(mm/m)
隔离栅顺直度6
安全生产及施工环保八、
8.1、安全生产
8.1.1、建立并落实安全生产责任制
对员工进行安全生产教育，树立安全第一的思想，落实安全生产责任制度。贯彻专业检查与群众检查相结合的方针，施工现场设专职安全员做到随时检查督促，发现隐患及时排除，严禁违章作业。
8.1.2、安全生产具体措施
1、施工安全。施工过程中，应严格执行机械设备的安全操作规程。
（1）、运输车辆应鸣笛倒退，并有人指挥和查看车后。
（2）、施工中，机械设备严禁非操作人员登机操作，并有示警标志。严禁机械设备的机手擅离操作台，严禁用手或工具触碰正在运转的机件。
2、交通安全。交通路口应设立标志，并有专人指挥。夜间施工，路口附近应设置警示灯或反光标志，专人管理灯光照明。
3、施工机电设备应有专人负责保养、维修和看管，电机、电线、电缆应尽量放置在无车辆和人员通行部位，确保用电安全。
4、现场操作人员必须按规定配戴防护用具。
5、所有施工机械、电力、燃料、动力等的操作部位，严禁吸烟和有任何明火。重要施工设备上应配备消防设施，确保防火安全。
8.2、施工环境保护
8.2.1、建立环境保护责任制度，加强环保教育
对施工人员进行环保法律、法规和生态环境建设各项规定的教育，使参建人员牢固树立环保意识，自觉地遵守环保规定。
8.2.2、环境保护具体措施
1、在生活区、施工现场应经常清理环境卫生，排除积水。
2、所有机械设备的修理残渣和油污等废弃物和生活垃圾应分类集中堆放或掩埋，防止污染水源和环境。
3、原材料和施工现场临时堆放的材料均应分类、有序堆放。施工现场工具、机械设备等应摆放整齐。．
高速公路工程施工方案 (一)路基工程 1、路堤填筑 (1)施工方案：本标分成两大路段，部署两个土石方工程队，配置相应施工机械，分别自K83+000向标段起、终点以300～500m为一区段展开连续均衡施工。 (2)施工方法：优化配备挖掘机、自卸汽车、推土机与平地机、压路机(以重型为主，辅以一定的中、轻型)按“四区段、八流程”组成装、运、卸、铺、平、压、检一条龙机械化施工。四区段即：填土区段、平整区段、碾压区段、检测区段；八流程即：测量放线、基底处理、分层填筑、摊铺整平、碾压夯实、检查签证、路面整修、边坡整修。填筑采取横断面全宽、水平分层、由低到高的填筑方法，分层压实厚度≯40cm。 (3)施工工艺：见表5 (4)路堤填筑技术措施要点：利用挖方段或借土场填料不得含有腐植土、树根、草泥或其它有害杂质；不同土质的填料分层填筑，且尽量减少层数，每种填料总层厚≮0.5m，填至路床顶面最后一层的压实厚度≮100mm。路堤两侧超填30cm以保证边缘压实度。路堤基底未经监理工程师验收，不得开始填筑；下一层填土未经监理工程师检验合格，上一层填土不得进行。分段作业时，两个相邻段交接处不在同一时间填筑时，先填段按1：1坡度分层留台阶以利搭接；如两段同时施工，分层相互交叠衔接，搭接长度≮2m。用透水性较小的土填筑路堤时，应控制含水量在最佳压实含水量±2%范围内；当填筑路堤下层时，其顶部做成4%的双向横坡；如填筑上层，不要覆盖在由透水性好的土所填筑的路堤边坡上。 部分路段存在弱膨胀土或膨胀性土，针对其特性，按以下原则施工：①“分段、连续、快速”进行，雨季尽量避免施工，春秋抓住大好时节集中抢填；填筑部分及时碾压；压实部分及时回填封闭，以防由于天气变化造成填层的开裂。②施工前及时施作排水系统。③适当提高压实标准，加速填层的固结。④路基填筑完成边坡整修后立即施作防护，将坡面封闭起来，防止水浸破坏。⑤充分认识天气预报的重要性，根据天气特点及时调整工序。
隔离栅安装施工方案 一、工程概况 本工程为北京市六环路（良乡-寨口段）第14合同段，位于北京市门头沟区军庄镇，标段起点接109国道互通立交，跨过军庄火车站后路线沿军温路和杨坨煤矿专用线东侧布设，穿过西杨坨村，经老庙后继续向北与15合同段相接。 设计隔离栅沿线路征地界内20-50cm处设置，在桥梁、通道处断开，以有效防止人、畜进入高速公路用地范围为原则，隔离栅顶面高度距离底面为1.92m。 二、施工部署 隔离栅安排专业施工队伍组织施工，拟投入施工人员25人，其中管理人员3人，技术人员2人，技术工人8人，杂工12人。 三、施工准备 1.测量放样 采用坐标法放出征地红线，隔离栅中心线在征地线以内30cm撒灰线，然后按照每3m一个立柱基础放出基础点位。 2.材料准备 安装隔离栅所用立柱及网片采用Betafence金属制品（天津）有限公司生产的热浸镀锌+浸塑（聚酯）焊接网型隔离栅，产品检测报告齐全，产品合格。目前隔离栅所用材料及小型配件已全部进场并经现场确认，批准
使用该工程。立柱基础采用C20商品混凝土，混凝土已经进行配合比验证，同意使用。 3.开工前的技术交底、安全交底工作已经完成，技术人员熟悉设计图纸，领会设计意图。 4.施工机具已经进行了开工前的维修维护，运转正常。施工技术人员、质检人员及技术工人已全部到位。 四、隔离栅安装施工工艺 （一）安装工艺 1.线路整平 按照测量放样撒出的隔离栅安装石灰线采用人工进行整平，做到无明显的凸凹，起伏自然。 2.立柱基础开挖 立柱基础采用人工开挖，一般立柱基础开挖尺寸为300*300*500mm，端头及斜撑立柱基础开挖尺寸为400*400*500mm，开挖后将基底夯拍密实、平整，四周侧壁竖直，基槽方正。基槽开挖后请现场监理工程师检验合格后，方可进行下一道工序的施工。 3.基础混凝土浇筑 基础采用C20商品混凝土进行浇筑，人工采用直径20的钢筋插捣密实。浇筑后将隔离栅立柱插入混凝土基础380mm深，立柱插入后要竖直，不得有歪歪扭扭现象。隔离栅每隔30m设置一个端头立柱及一组纵向斜撑，在转角处及方向改变处必须设置中间拉紧柱，同样设置一组双向斜撑，斜
隔离栅施工专项方案 一、工程概况 1、工程概况 本项目位于深圳市罗湖区、龙岗区及坪山新区内，路线基本为西南-东北走向。依据规划及投标标书要求，本项目起点为罗沙路跨线桥，通过口岸与香港公路网衔接。在莲塘水厂处，莲塘隧道与市政连接线(由市政府另立项目)相接，路线途经莲塘工业区、梧桐山风景区、大望片区、西坑村、安良大康片区、东海工业园、简龙工业园、宝龙工业区、坪山镇、同乐工业区等，终点接入现况深汕、惠盐高速公路的金钱坳立交，路线全长34.3km。本项目被列入广东省重点项目之一。 2、工程数量 本段隔离栅起点桩号K0+497，终点桩号K13+260，路线全长12.76km。该段落隔离工程为焊接网隔离栅，采用F-Ww-C型号，焊接网隔离栅15600延米。 隔离栅的主要作用是将公路用地隔离出来，同时将可能影响交通安全的人和畜等与高速公路分离开来，从而确保行车安全、排除横向干扰、充分发挥公路功能、保证高速公路的正常运营。 二、编制依据 1、《公路工程质量检验评定标准》(JTG F80/1-2017) 2、《公路交通安全设施设计规范》(JTG D81-2006) 3、《高速公路交通安全设施设计及施工技术规范》(JGF81-2006) 4、《隔离栅技术条件》(JT/T374-1998) 5、《隔离栅》GB/T 26941-2011 三、施工进度计划 1、隔离栅施工采取一个施工队伍施工，计划于2018年8月25日开始施工，2018年11月30日完成,总工期98天。
2、施工总体计划表
四、人员、机械设备配置情况 1、组织机构
2、机械设备配置
五、施工方法 一、隔离栅施工 1、施工测量 1）测量仪器的选择 2）测量仪器控制 （1）测量仪器必须按规定周期进行校准，并做好校准状态标识，使用中的测量器具必须在检测有效期内，处于合格状态； （2）测量过程中，若发现测量仪器偏离校准状态，必须对已测结果进行追踪评定，确定测量结果的有效性； （3）在测量仪器的搬运和贮存期间，确保其准确度和使用性处于良好状态； （4）测量仪器出现故障时，使用人不得随意拆卸，由计量员送到有相应资格的单位检修。 3）测量控制线 （1）工程开工前，由施工总工程师会同项目测量员和有关施工员接收和复核业主提供的测量控制点，再根据测量控制点和施工总平面图结合施工现场的实际地形情况来确定整个工程的控制轴线，用测量仪、经纬仪，放出总的控制轴线和分区控制轴线。 （2）控制桩点和水准点设在稳固（不产生下沉和位移）且易保存的地方，在施工过程中由施工员负责保护，专职测量员负责定期复核。 4）测量方法： A、开工前应进行下列测量工作： ①测定管道中线、各种基础位置，并标出与管线冲突的地上、地下构筑物位置。 ②核对永久准点，建立临时水准点。 ③测量挖槽边线、堆土堆料界线及临时用地范围。 2、隔离栅基础构造施工 1）放样：根据设计要求进行。要求标出基础位置，在路面设置标高控制桩。 2）基坑开挖
高速公路路基施工方案 路基, 压路机, 黄河, 高速公路, 签证 路基工程施工方案 一、概要 本合同段路线所经地区为典型的黄河冲积平原地貌，地势平缓，全线地面高差仅有15m左右。路基填方148.73万立方米，路基挖方5.37万立方米。路基采用整体式断面，全宽28米；路基基本为路堤形式。当边坡高度H＜6米时，全部采用1：1.5；边坡高度H≥6米时，上部6米采用1：1.5，下部采用1：1.75。浅挖方路基边坡采用1：1；路拱坡度2％，土路肩为4％。 二、路基工程施工方案 1、施工安排原则 1.1、与桥涵平行施工，在桥涵两侧预留工作面,并在桥涵上部结构完成后,尽快对其回填。 1.2、机械化施工，采用挖掘机装车，自卸汽车运输，大功率推土机整平，50t振动压路机配合18-21t三轮压路机碾压，实行机械化一条龙施工，并结合我公司土石方施工的成功经验，路堤填筑实行“三阶段：准备阶段→施工阶段→ 竣工阶段; 四区段：填筑区→ 平整区→ 碾压区→检验区；八流程：施工准备→ 基底处理→ 分层填筑→ 摊铺整平→ 凉晒→ 碾压密实→ 检验签证→ 路基整形”的施工工艺，使施工质量严格控制在规范要求的范围内，确保质量目标的实现。 拟采用挖斗大于1.0m3的挖掘机开挖。由15T自卸汽车运输，采用推土机和平地机整平， 50T 振动压路机配合18-21t三轮压路机压实。 1.3、不良地基的处理提前分段进行，二个施工队按工程任务段落的划分同时施工。 1.4、对施工便道、便桥提前做好环保及安全设置，确保行车安全。 1.5、路基填筑施工优先安排高填方及不良地基地段的施工。以最大时限满足预压期的沉降，使路基在路面工程施工前保持稳定状态，具体沉降期的系列作业严格依照招标文件中技术规范进行。施工路面工程前，将沉降观测结果汇总整理，并绘制沉降曲线，上报监理工程师批准后，进行路面工程施工。 1.6、保持路基工程进度整体均衡，杜绝甩项地段，尽量提供连片成型路基，为路面工程的提前进行提供条件。 三、路基施工方法 场地清理 1、路基用地范围内的树木、灌木丛等在施工前砍伐或移植。将垃圾、有机物残渣及地面以下至少100-300mm内的草皮、农作物的根系和表土予以清除，并运输至弃土场内，场地清理完后，用50t振动压路机配合三轮压路机进行填前碾压，使其密实度达到规定要求。 2、路基用地范围内的树根全部挖除，并将路基用地范围内的坑穴填平夯实。 路基填方施工方法 1、路基取土方案 路基填土采用沿线集中取土方案，本合同段共设取土场23处。上线支距200-450米。采用大功率挖掘机挖土装车，15t自卸汽车运输。 2、施工要求 2.1、正式开工前28天，在监理工程师批准的路段上铺筑长度不少于100m（全幅路基）的试验路段，并将试验结果报监理工程师审批，以确定： 2.1.1、压实设备的类型、最佳组合方式、碾压遍数、碾压速度及工序组织； 2.1.2、确定填土的松铺厚度、最佳含水量等；
冬季施工安全专项施工方案 一、编制依据 (1)河北邢汾高速邢台至冀晋界段L11合同段合同文件、两阶段 施工图设计。 (2)《公路隧道施工技术细则》JTG/TF60-2009 (3)《公路隧道施工技术规范》JTGF60-2009 (4)《公路桥涵施工技术规范》JTJ041-2000 (5)《公路路基施工技术规范》JTGF10-2006 (6)河北省高速公路管理局、河北省高速公路邢汾筹建处下发的关于本项目的有关文件.标准。 (7)河北省交通建设监理咨询有限公司、四川国际工程监理有限公司下发的关于本项目的有关文件、标准。 (8)《公路工程施工安全技术规范》 (9)本公司以往公路工程施工中积累的经验资料 (10)河北邢汾高速邢台至冀晋界段L11合同段招标、投标文件 (11)《中华人民共和国安全生产法》中华人民共和国主席令第70号 二、工程概况 XFLJ-11合同段起点位于小戈寥北与XFLJ-10合同段相接，起点桩号为K59+240，路线向西经过吕家沟、赵家沟等地，在牛豆台村南与XFLJ-12合同段相接，终点桩号为K62+270，本合同段全长3.03Km。
主线挖方30.9m3，填方34.6m3，桥梁508.5m/2座，涵洞4座，通道1座，隧道3147m/2座(单洞)，其中吕家沟隧道左线长1320m，右线长1240m；赵家沟隧道左线长252m，右线长335m。隧道形式都为分离式三车道隧道。主要工程内容为标段内的路基、桥梁、涵洞、隧道、排水及防护工程等。 三、冬季施工的特点 当室外日平均温度连续5天稳定低于5℃即是冬季施工。进入冬季施工阶段，天气干燥、多风多雪，不利于工程施工也是安全生产事故高发阶段。由于施工人员衣着厚重，行动不便易发生坠落滑落事故；取暖、砼养护加温过程中易发生火灾、中毒事故。项目部必须高度重视安全生产，积极定期、定岗、定人检查施工现场存在的安全隐患，并及时消除隐患。 四、施工准备 1、成立冬季施工领导小组 组长：于学辉 副组长：胡旭天刘林华王玉臣 组员：单连国闵怀林席钊勇申文发 王会祥雒永泉李天民陈洪涛 2、现场准备 ①根据实际的施工情况准备防滑、防寒劳动保护用品。 ②对各种加热的材料、设备要检查其安全可靠性。 ③当采用较多的大功率的电加热设备时，提前核对变压器容量，
丘北县风电场护栏网施工方案. 一、工程简介 护栏网防护工程位于文山州丘北县舍得乡大唐羊雄山风电场，根据业主单位对防护的意见和要求，安装护栏网用以安全防护。需要安装护栏网990套，长度约1980m，具体长度、面积范围根据实际情况决定。 二、工程材料技术参数、单价分析 防护栅栏高度统一为2m，分为立柱、栏片。立柱采用挖坑、浇筑混泥土基础方式进行安装，挖坑深度为50cm, 混泥土基础基座为35 cm×35c m×35cm，桃形立柱由1.2钢板压制而成，美观坚固，浸塑确保30年不生锈。立柱规格长度为240 cm，约重15kg。栅栏网片规格长200 cm×高180c m，重量45kg/张，网孔规格70 cm×150c m，横丝￠6mm,竖丝￠5mm，栅栏片底部距地面10cm左右。 直接材料费：钢材190元/米（含损耗），浸塑35元/米，混凝土29米（个）； 间接费：运输费元18元/米，安装费75元/米。 综合报价为：347元/米。（已含利润及税收）。 三、施工进度计划 1、施工准备2012.2.15----2012.2.25 2、护栏网安装2012.2.25----2012.3.20 四、施工步骤：
护栏网安装主要步骤包括：测量放线、原地面处理（换填夯实）、顺坡和开挖基坑、立柱临时定位、安装防护栏网片、浇筑立柱混泥土基础、护栏网整体紧固及调整。 （1）测量放样：按图纸设计要求及实际地形、地物的情况进行施工放样，定出立柱中心线，按规定的坡度和线形安装护栏网。 （2）原地面处理是保证防护栅栏安装线形平顺和整体牢固的重要前提。必须对地基下软弱层进行换填和夯实处理后，方可埋设立柱，确保立柱的牢固。立柱安装分段进行，从纵向看，立柱的轴线在一条直线上，不该有参差不齐的现象；从高度看，柱顶平顺，不应出现高低不平的情况，特殊地形除外。 （3）根据测量放样，设立标杆和白线，对原地表进行填挖和顺坡，并再次夯实，安装放样位置开挖立柱基坑，确保基坑尺寸。 （4）立柱的安装过程中必须保证立柱的稳固，以及和基础的连接紧密，立柱安装过程中应用小线对立柱安装的顺直度进行检测，对局部进行调整，确保直线段直顺，曲线段圆滑，立柱固定符合设计图纸要求。 （5）网片必须和立柱连接牢靠，网面安装平整，无明显翘曲和凹凸现象。 （6）立柱临时定位安装后，安装栏片，在确保安装正确牢固后，再浇筑混泥土基础并及时养护。 由于安装现场地形起伏不平，石头杂多，个别地段地形陡峭，防护栅栏安装难度较大，为了确保护栏工程安装牢固、围护严密、效果
For personal use only in study and research; not for commercial use 隔离栅、防护网施工方案 一、工程概述 本项目路线起于河池市南丹县六寨镇龙里村（桂黔界），接贵州省在建的都匀至新寨（黔桂界）高速公路，经过芒场。起点桩号K0+000,终点桩号K27+280，路线全长。本标段除桥梁、隧道、通道、涵洞等构造物外，其余路段均设置隔离栅。立交、收费站处设置镀塑隔离栅。在沿线主线下穿的立交桥、设有人行道的桥梁及主线上跨，被交道为铁路或二级以上公路的桥梁设置安全防护网。 二、编制依据 1、《西部开发省际公路通道阿荣旗至北海公路六寨至河池段两阶段施工图设计修编合同段K0+000-K27+280 全长公里交通工程及沿线设施第一册》 2、《西部开发省际公路通道阿荣旗至北海公路六寨至河池段两阶段施工图设计修编合同段K0+000-K27+280 全长公里交通工程及沿线设施第二册》 3、《公路工程质量检测评定标准第一册土建工程》JTG F80/1-2004 三、施工准备 1、材料准备
（1）水泥 水泥选择贵州都匀豪龙水泥有限公司产和水泥。 （2）砂 砂选用六河路面A标碎石场产机制砂。 （3）碎石 碎石选用六河路面A标碎石场产5-10mm,10-20mm,10-30mm碎石，掺配比例5-10mm碎石：10-20mm碎石：10-30mm碎石=26%:39%:35%。 （4）钢筋 隔离栅立柱钢筋采用Ф、Ф8盘条。 （5）水 水用当地民用饮用水。 （6）模板 模具调试规范式模板4套。 （7）刺铁丝、斜拉钢丝、网片（低碳钢丝）、镀塑网等主材 由专业生产厂家直接购买。
兰州至郎木寺高速公路（S2） 临夏至合作段LH13合同段 填石路基 施工技术方案 编制： 复核： 审核： 填石路基施工方案 一、工程概况：
K77+946-K78+300，ZK78+703-ZK79+050，YK78+703-YK79+065为填石路基试验段。主线按照四车道高速公路标准建设，设计时速 80km/m。整体式路基宽度为24.5m，分离式路基宽度为12.25m。该段路基回填材料采用隧道内爆破石渣。为确保填石路基施工满足质量要求，需对其进行现场回填试验，确定相关参数以指导后续路基填筑工程施工。 二、石方路基施工、安全施工及环保方案 （一）施工方案 我标段试验段桩号为K77+946-K78+300，ZK78+703-ZK79+050，YK78+703-YK79+065，人员和机械配置如下：现场工长2人，技术人员4人，测量人员2人，试验人员3人，施工人员30人。现场配备推土机2台，铲车1台，平地机2台，振动式压路机2台，光轮压路机2台。松铺厚度按50CM进行试验，以确保压实层的均匀性。 （1）施工准备 1、测量放线 使用监理办批准可以使用的导线点、水准点，用全站仪精确放出开挖边界，设置牢固控制桩。并在施工中加强校核。 2、场地准备 首先对施工现场进行原地面复测，并约请驻地办监理工程师现场核实，在填挖方地段的原地面进行表面清理工作，清理深度为15cm 厚，清出的表土应集中堆放，再经自卸汽车运至弃土场。 3、填方路基设计 本路段路基基底地质条件良好，无大面积软弱地基等不良地质现象。一般路堤边坡坡率为：当路堤边坡高度小于8m时，其边坡坡
率采用1：1.5;当路堤边坡高度大于8m时，上部8m采用1：1.5的坡度，8m以下采用1:1.75的坡度。 （2）、填石路基施工 1、卸料 路基填筑采用分层填筑，分层压实。根据规范及监理的要求，每层炮渣石松铺厚度不大于50cm，按每层松铺厚度50cm铺筑，运输车辆由专人指挥，按指定的行驶路线运送，自卸汽车从料场把炮渣石运到现场后，从一端开始，左右成排，前后成行，料堆成梅花型分布。根据路基宽度、自卸车每车方量及松铺厚度，在上料工作面上用白灰洒网格，以确定每车料的卸车位置，来严格控制填筑厚度；并且在路基填筑前，在路基上每间隔20米，横断面上设置红白50cm间隔的填筑控制杆，作为控制填方材料松铺厚度的方法。上述两种控制方法可使推土机推平料堆后，路基填料的松铺厚度大致相同且不大于50cm。 2、摊铺整形 用推土机摊铺整平。摊铺时先用推土机按路基上控制的填筑高程大致推平，人工配合装载机挑除超粒径（>25cm）的填料，个别不平处人工用细石块、石屑找平。当石料级配较差、粒径较大、石块间的空隙较大时，可在每层表面的空隙里嵌入石渣、石屑、中（粗）砂，使空隙填满。 3、路基压实
目录 一、概述 (3) 二、安全目标 (4) 1、编制依据 (4) 2、危险因素及应对措施 (5) 2.1、重大危险源 (5) 2.2、危险性分析 (5) 2.2.1、施工人员的危险性 (6) 2.2.2、施工作业环境的危险性 (6) 2.2.3、施工设备材料的危险性 (6) 2.2.4、施工管理的危险性 (7) 3、危险源防护措施 (7) 三临时工程 (8) 1、施工便道 (8) 2、施工用水 (8) 3、施工用电 (8) 四、桥梁工程 (11) （一）、桥涵模板工程施工安全 (11) 1、模板作业 (11) 2、模板拆除 (11) 3、模板施工安全防护 (12) （二）、桩基施工安全事项 (13) 1、冲击钻孔桩施工 (13) 2、人工挖孔桩施工 (15) （三）、空心薄壁高墩、盖梁安全施工方案 (19) 1、施工方案 (19) 2、桥梁墩台、盖梁施工作业安全措施 (19) （四）、预应力张拉安全施工方案 (21) （五）、预制梁安装作业 (22)
2、安装过程安全措施 (22) （六）、现浇箱梁施工安全 (23) 1、安全施工准备 (23) 2、施工过程安全 (24) （七）、桥面系施工 (26) 五、隧道工程 (26) （一）、洞口、开挖、凿孔及爆破施工 (26) （二）洞内运输安全作业要点 (28) 1、对运输车辆和人员要求 (28) 2、装碴 (28) 3、洞内运输 (28) （三）、支护、衬砌作业中的安全要点 (29) 1、支护 (29) 2、衬砌 (30) 1、供风 (30) （四）、通风、防尘、照明、防火及防辐射施工中的安全要点 (31) 2、通风与防尘 (31) 3、施工照明及用电 (32) 4、辐射预防 (33) （五）、隧道施工的各项安全措施 (33) 六、高边坡开挖及不良地质防护措施 (35) 七、文明施工和安全技术对策 (36) （一）、安全文明施工 (36) 1、现场设置平面布置 (36) 2、材料、设备存放保管 (36) （二）、消防工作 (36) 1、消防器材的日常管理制度 (36) 2、材料仓库防火管理制度 (37) 3、木工作业棚（场）防火管理制度 (37)
三、主要工程项目的施工方案、方法与技术措施（一）施工依据 （1）外业调查数据 （2）中华人民共和国行业标准《高速公路交通工程及沿线设施设计通用规范》（JTG D80-2006）. （3）中华人民共和国行业标准《公路交通安全设施实际规范》（JTG D81-2006）。 （4）中华人民共和国行业推荐性标准《公路交通安全设施设计细则》（JTG/T D81-2006）。 （5）中华人民共和国行业标准《公路交通安全设施技术规范》（JTG/T D71-2006）。 （6）中华人民共和国交通行业标准JT/T374-1998《隔离栅技术条件》。（二）隔离设施设计 （1）隔离设施完善原则 石黄高速公路沿线均设有隔离设施。在互通式立交区、服务区、主线收费站区、石家庄市近郊区附近等路段设有浸塑焊接网或编织网隔离栅，一般路段设有刺铁丝网隔离栅。由于刺铁丝网已基本达到使用寿命，有的路段刺丝严重锈蚀，已自行断裂；有的路段被认为剪断；有的路段被大范围头道；有的因非法取土或雨水冲刷，打断的倒伏；有的新修补的刺丝网间距太大或立柱间距太大或未挂斜向丝等不满足规范要求，不能很好的起到防护、隔离作用。根据沿线调查，为了视觉上的美观、施工的便利和更好的新旧衔接，按不iaoyu30m的段落控制，即每损坏1处，补不小于30m的刺铁丝隔离栅，两端新补隔离栅之间的间距不小于30m，否则，全部用新补隔离栅连接起来。 （2）设置种类及材料要求 本次更换隔离栅仅刺铁丝隔离栅一种。 在大中桥处，隔离栅从桥下穿过，绕桥台将两侧围封；在小桥、通道或L≥4m的涵洞处，隔离栅应沿锥坡内侧或八字翼墙外侧围封。新补隔离栅应安装在旧隔离栅内侧，并紧贴旧隔离栅设置，设置在公路占地界内50cm处。新补刺丝
***高速公路养护方案 一、工程概况 1、工程简介 本项目位于***境内，高速公路全长95km，双向四车道，主要工程内容：高速公路路基、路面、涵洞、桥梁、隧道等设施的日常养护及小修保养。 二、机构设置 为“按期、优质、安全、有序”地完成工程养护任务，保持路面、桥梁及其附属设施等处于良好的技术状态，从而保证高速公路、桥梁具有快速、安全、舒适、畅通、经济的使用性能，按照相关要求设立项目经理部，高速公路养护项目经理部应设项目经理、副经理各1人，项目总工程师1名。下设六部二室8个职能部门，工程技术部（3人）、合同部（3人），质检部（3人），财务部（2人），中心试验室（3人，不含试验工），设备材料部（2人）、办公室（2人），安保部（2人），项目部定员23人，项目部下设2个养护工区，工区人数根据现场实际要求决定。 三、日常养护 （一）、日常保养 1、路况检查 人员配备：各工区技术负责人兼职本路段的路况普查员。 路况检查分日常路况巡查、定期普查和特殊检查三种方式。 1）、日常路况巡查
每天对全线路基、路面、桥涵、隧道构造物等进行的巡视检查。日常路况巡查由巡查车每天进行一次，发现问题及时处理。 2）、定期普查 对全线路基、路面、桥涵、隧道构造物设施进行全面、详细的检查。每年进行两次，普查结果录入路面、桥梁管理系统，进行数据更新和技术状况综合评定，提供养护决策依据。 3）、特殊检查 对道路遭受自然灾害(如水毁、干旱、地震、冻胀等)以及交通事故造成损毁的调查，并且做到“见雨上路、见雪上路”。 2、路基的日常养护 人员配备：按照每2公里进行配备一个护路员，遇到抢险工程临时增加抢修人员。 主要包括：路基各部分的日常巡视、定期检查和保养整修，以及小范围路基毁损修复、小范围路基圬工修复。 1)．路基各部分经常保持完整，各部分尺寸保持规定的标准要求，不损坏变形，经常处于完好状态； 2)．路肩无坑洼、隆起、沉陷、裂缝、缺口，横坡适度，路肩石及缘石边缘顺适，表面平整坚实、整洁，与路面接茬平顺，排水顺畅； 3)．边坡稳定、坚固，平顺无冲沟、松散，坡度符合规定； 4)．挡土墙、护坡等设施保持完好无损坏，泄水孔无堵塞； 5)．做好坍方等病害的预防、治理； 6)．及时清理路基红线范围内的杂物，保持路容整洁；
隧道专项施工方案 1、XX隧道概况 XX隧道位于淅川县西簧乡低山区，与209国道相邻，交通便利。隧道总体走向呈南北向曲线布置。隧道大埋深约117米，采用小净距（测设线间距：进口中24.87米，出口中16.92米），其中左线起始桩号为K29+730～K30+252，长522米；右线起始桩号为RK29+745～RK30+265，长520米。 设计时速80km/h，采用灯光照明，自然通风，设置1处人行橫通道，属中隧道。 隧道左线平面位于R=1785的圆曲线上，纵坡为-0.360%/850；隧道右线平面位于R=1520的圆曲线上，纵坡为-0.356%/864.893。 进口左右线洞门均采用端墙式洞门，出口左右线洞门采用端墙式洞门。 隧道以Ⅳ、Ⅴ级围岩为主，Ⅳ、Ⅴ级围岩受地质构造影响严重，节理（裂隙）发育，隧道施工过程中，极易沿软弱构造面产生整体滑动、坍塌、洞内冒顶，因而隧道工程施工是本标段的关键工程项目。 2、隧道工程总体施工方案 隧道采用“新奥法”原理组织各工序的施工（见图2-1施工方案框图）。施工遵循“早进晚出”的原则“短进尺、强支护、少扰动、弱爆破、勤观测、早封闭”的施工原则，紧凑施工工序。
图2-1隧道施工方案框图 施工进洞前先作好洞顶截水沟等排水设施，防止地表水渗入开挖面影响明洞边坡和成洞面的稳定，按照设计要求做好仰坡的开挖，仰坡加固及防护。隧道洞口段土质或易坍塌的软弱围岩地段，采用辅助施工方进行超前支护，尽可能较少对岩体的扰动。 洞口明洞段采用明挖法施工，洞口段Ⅴ、Ⅳ级围采用台阶分部法开挖施工，洞身段Ⅴ级围岩采用超短台阶法开挖、Ⅳ级围岩采用短台阶法开挖，Ⅲ级围岩根据地质及地段情况采用台阶法或全断面开挖，先行洞开挖面距后行洞开挖面不小于40m，采用自制凿岩台架配合气腿凿岩机打眼，拱部采用光面爆破边墙采用预裂爆破技术，以最大限度保护围岩稳定性，减少超挖量，提高初期支护的承载力。初期支护：Ⅴ级围岩段采用工字钢拱架挂钢筋网喷锚联合支护，Ⅳ级围采用格栅钢拱架挂钢筋网喷锚联合支护，Ⅲ级围岩采用喷锚支护。喷混凝土采用湿喷工艺，风钻打眼，人工安装锚杆，小导管注浆加固围岩。 施工中由测量组负责按照图纸及规范要求做好洞口浅埋段地表下沉观测、洞内监控量测工作。隧道防排水采用防、排、堵、截相结合的综合治理措施。下坡施工，洞内50m或100m设置集水井，抽水机抽水。 采用无轨运输，正洞、行车横洞使用侧翻装机及挖掘机装渣，人行横道用小型装载机装渣，全部采用自卸汽车运渣。 软弱围岩地段二次衬砌紧跟开挖，一般地段按监测信息尽早衬砌，按仰拱、铺底先行，拱墙紧跟的顺序施工。

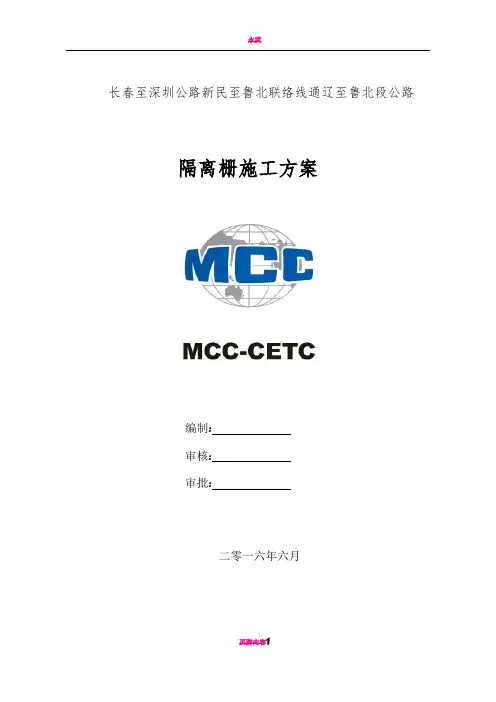

长春至深圳公路新民至鲁北联络线通辽至鲁北段公路隔离栅施工方案 编制: 审核: 审批: 二零一六年六月
