《电力电气设备》综合复习资料 一、单项选择题 1、水平排列、间距相同的三根导体，两边分别为流过A相、B相、C相电流，三相对 称短路时，受力最大的发生在： A.A相 B.B相 C.C相 2、在电动力作用下，如果导体的固有振动频率和50Hz、100Hz接近时，导体受到的电 动力会： A.增大 B.减小 C.不变 3、电路参数相同，两相短路与三相短路电动力相比： A.大 B.小 4、变压器的最大效率发生在： A.β=1 B.β=0.6-0.8 5、一般的，凝汽式发电厂的效率为： A. 30-40% B. 60-70% 6、变压器原边电压频率不变，幅值升高，则变压器的空载电流： A.减小 B.增大 C.不变 7、一般的，热电厂的效率为：
A. 30-40% B. 60-70% 8、两台变压器主接线采用外桥式接线时，适合的场合。 A.线路较短，线路故障少，而变压器经常进行切换。 B.线路较长，线路需要经常检修。 9、220kv以上电网,中性点，称为接地系统。 A.直接接地；小电流 B.直接接地；大电流 C.不接地或经消弧线圈接地；小电流 10、两台变压器并联运行时，必须绝对满足的条件是变压器的____。 A.型号相同 B.联接组别相同 C.变比相等 D.短路电压相等 11、下面是几种油浸式变压器的冷却方式，冷却效果最好的是： A. 油浸自冷 B. 油浸风冷 C.导向油循环强制风冷 12、热稳定是指电器通过短路电流时，电器的导体和绝缘部分不因短路电流的热效应使其温度超过它的____而造成损坏妨碍继续工作的性能。 A.长期工作时的最高允许温度 B.短路时的最高允许温度 13、选择矩形母线时，下列条件可不考虑: A.额定电压 B.长期允许电流 C.动稳定
主要低压电气设备的安全要求 低压电气设备主要包括低压保护电器，开关电器和电动机等。 一、低压保护电器 保护电器主要包括各种熔断器、磁力起动器的热断电器、电磁式过电流继电器和失压(欠压)脱扣器、低压断路器的热脱扣器、电磁式过电流脱扣器和失压(欠压)脱扣器等。继电器和脱扣器的区别在于：前者带有触头，通过触头进行控制；后者没有触头，直接由机械运动进行控制。 1．保护类型 保护电器分别起短路保护、过载保护和失压(欠压)保护的作用。 短路保护是指线路或设备发生短路时，迅速切断电源。熔断器、电磁式过电流继电器和脱扣器都是常用的短路保护装置。应当注意，在中性点直接接地的三相四线制系统中，当设备碰壳接地时，短路保护装置应该迅速切断电源，以防触电。在这种情况下，短路保护装置直接承担人身安全和设备安全两方面的任务。 过载保护是当线路或设备的载荷超过允许范围时，能延时切断电源的一种保护。热继电器的热脱扣器是常用的过载保护装置；熔断器可用作照明线路或其它没有冲击载荷的线路或设备的过载保护装置。由于设备损坏往往造成人身事故，过载保护对人身安全也有很大意义。 失压(欠压)保护是当电源电压消失或低于某一限度时，能自动断开线路的一
设备在过低的电压下勉强运行而损坏。 2．电气设备外壳防护等级 电机和低压电器的外壳防护包括两种防护，第一种防护是对固体异物进入内部以及对人体触及内部带电部分或运动部分的防护；第二种防护是对水进入内部防护。 外壳防护等级按如下方法标志： 其中，第一位数字表示第一种防护形式等级；第二位数字表示第二种防护形式等级，仅考虑一种防护时，另一位数字用“X”代替。前附加字母是电机产品的附加字母，W表示气候防护式电机、R表示管道通风式电机；后附加字母也是电机产品的附加字母，S表示在静止状态下进行第二种防护形式试验的电机，M表示在运转状态下进行第二种防护形式试验的电机。如不需特别说明，附加字母可以省略。 第一种防护分为7级，各级防护性能见表6—1。 第二种防护分为9级，各级防护性能见表6—2。 表6—1 电气设备第一种防护性能 防护等级 简称
《电力电气设备》综合复习资料 -、单项选择题 1、水平排列、间距相同的三根导体，两边分别为流过A相、B相、C相电流，三相对 称短路时，受力最大的发生在：______ A.A 相 B.B相 C.C相 2、在电动力作用下，如果导体的固有振动频率和50Hz、100Hz接近时，导体受到的电 动力会： A.增大 B.减小 C.不变 3、电路参数相同，两相短路与三相短路电动力相比：___ A.大 B.小 4、变压器的最大效率发生在：_ A. 3 =1 B. 3 =0?6-0?8 5、一般的，凝汽式发电厂的效率为：______ A.30-40% B. 60-70% 6、变压器原边电压频率不变，幅值升高，则变压器的空载电流： A.减小 B.增大 C.不变
7、一般的，热电厂的效率为: A.30-40% B.60-70% 8、两台变压器主接线采用外桥式接线时，适合___________ 的场合。 A.线路较短，线路故障少，而变压器经常进行切换。 B.线路较长，线路需要经常检修。 9、220kv以上电网，中性点 _______ ，称为 ________ 接地系统。 A.直接接地；小电流 B.直接接地；大电流 C.不接地或经消弧线圈接地；小电流 10、两台变压器并联运行时，必须绝对满足的条件是变压器的_________ 。 A.型号相同 B.联接组别相同 C.变比相等 D.短路电压相等 11 、下面是几种油浸式变压器的冷却方式，冷却效果最好的是：_____ A.油浸自冷 B.油浸风冷 C.导向油循环强制风冷 12、热稳定是指电器通过短路电流时，电器的导体和绝缘部分不因短路电流的热效应使其温度超过它的 _而造成损坏妨碍继续工作的性能。 A.长期工作时的最高允许温度 B.短路时的最高允许温度 13、选择矩形母线时，下列条件可不考虑： A.额定电压 B.长期允许电流
发电厂电气部分模拟考试试题与答案（全） 一、填空题（每题2分，共40分） 1. 火力发电厂的能量转换过程是化学能――热能――机械能――电能 2. 电流互感器正常运行时二次侧不允许开路。 3. 导体热量的耗散有对流辐射导热、三种形式。 4. 按输出能源分,火电厂分为热电厂和凝汽式电厂。 5. 在进行矩形硬导体的动稳定校验时，当每相为单条矩形时，工程计算目的是已知材料 允许应力确定绝缘子最大允许跨距；当每相为多条矩形时，工程计算目的是已知材料应力和绝缘子跨距确定最大允许衬垫跨距。 6. 根据运行状态，自启动可分为失压自启动空载自启动.带负荷自启动三类。 7. 发电厂的厂用电备用方式，采用暗备用方式与明备用方式相比，厂用工作变压器的容量增大。 } （填增大或减小） 8．加装旁路母线的唯一目的是不停电检修出线断路器。 9．厂用供电电源包括工作电源启动和备用电源事故保安电源。 二、单项选择题（每题2分，共20分）1. 电源支路将电能送至母线，引出线从母线得到电能。因此,母线起到 汇集和分配电能的作用。 2. 目前世界上使用最多的是核电厂是__轻水堆___核电厂，即__压水堆__核电厂和__沸水堆__核电厂。 3. 通常把__生产___、_输送__、_分配__、__转化____和_使用电能__的设备，称为一次设备。 4. 隔离开关的作用是隔离电压、倒闸操作和分合小电流。 5. “F－C回路”是高压熔断器与高压接触器（真空或SF6接触器）的配合，被广泛用于200～600MW大型火电机组的厂用6kV高压系统。 ^ 6. 根据布置的型式，屋内配电装置通常可以分为单层式、、 二层式和三层式三种型式。 7. 当额定电压为110kV及以上时，电压互感器一次绕组与隔离开关之间不安装高压熔断器。这时，如果电压互感器高压侧发生短路故障，则由母线的继电保护装置动作切断高压系统的电源。 8. 有汇流母线的接线形式可概括地分为__单母线__和_双母线__两大类；无汇流母线的
第7章配电装置 7-1 对配电装置的基本要求是什么？ 答：对配电装置的基本要求是：1）保证运行可靠；2)便于操作、巡视和检修；3）保证工作人员的安全；4）力求提高经济性；5）具有扩建的可能。 7-2 试述最小安全净距的定义及其分类。 答：最小安全净距是指在这一距离下，无论在正常最高工作电压或出现内、外过电压时，都不使空气气隙被击穿，对于敞露在空气中的屋内、外配电装置中有关部分之间的最小安全净距分为A、B、C、D、E五类。 7-3 试述配电装置的类型及其特点。 答：配电装置按电气设备装设地点不同，可分为屋内配电装置和屋个配电装置；按其组装方式，可分为装配式和成套式。 屋内配电装置的特点：1）由于允许安全净距小和可以分层布置而使占地面积较小；2）维修、巡视和操作在室内进行，可减少维护工作量，不受气候影响；3）外界污秽空气对电气设备影响较小，可减少维护工作量；房屋建设投资较大，建设周期长，但可采用价格较低的户内设备。 屋外配电装置的特点：1）土建工作量和费用较小，建设周期短；2）与屋内配电装置相比，扩建比较方便；3）想念设备之间距离较大，便于带电作业；4）与屋内配电装置相比，占地面积积大；5）受外界环境影响，设备运行条件较差，需加强绝缘；6）不良气候对设备维修和操作影响大。 成套配电装置的特点：1）电气设备封闭可半封闭的金属中，相间和对地距离可缩小，结构紧凑，上地面积小；2）所有设备已在工厂组装成一体；3）运行可靠性高，维护方便；4）耗用钢材较多，造价较高。 7-4 简述配电装置的设计原则和设计要求。 答：配电装置的设计原则是配电装置的设计必须认真贯彻国家的技术经济政策，遵循有关规程、规范及技术规定，并根据电力系统、自然环境特点和运行、检修、施工方面的要求，合理制定布置方案和选用设备，积极慎重地采用新布置、新设备、新材料和新结构，使配电装置设计不断创新，做到技术先进、经济合理、运行可靠和维护方便。 发电厂和变电站的配电装置形式选择，应考虑所在地区的地理情况及环境条件，因地
低压电气设备安全 低压电气设备安全主要是指1000V以下的供配电系统中的设备或装置及其操作安全问题。 第一节低压电气设备安全工作基本要求 一．低压电气设备巡视检查 为了保证对用电场所的正常供电，对配电屏上的仪表和电器应经常进行检查和维护，并做好记录，以便随时分析运行及用电情况，及时发现问题和消除隐患。 对运行中的低压配电屏，通常应检查以下内容： （1）配电屏及屏上的电气元件的名称、标志、编号等是否清楚、正确，盘上所有的操作把手、按钮和按键等的位置与现场实际情况是否相符，固定是否牢靠，操作是否灵活。 （2）配电屏上表示“合”“分”等信号灯和其他信号指示是否正确；（3）隔离开关、断路器、熔断器、和互感器等的触点是否牢靠，有无过热、变色现象； （4）二次回路导线的绝缘是否破损、老化； （5）配电屏上标有操作模拟板时，模拟板与现场电气设备的运行状态是否对应； （6）仪表或表盘玻璃是否松动，仪表指示是否正确。 （7）配电室内的照明灯具是否完好，照度是否明亮均匀，观察仪表时有无眩光。
（8）巡视检查中发现的问题应及时处理，并记录。 二．低压带电工作安全要求 低压带电工作应设专人监护，使用有绝缘柄的工具，工作时站在干燥的绝缘物上，戴绝缘手套和安全帽，穿长袖衣，严禁使用锉刀、金属尺和带有金属物的毛刷、毛掸等工具。 在高低压同杆架设的低压带电线路上工作时，应先检查与高压线的距离，采取防止误碰高压带电设备的措施。 第二节主要低压电气设备的安全要求 低压设备主要包括低压保护电器，开关电器和电动机等。 一．低压保护电器 保护电器主要包括和种熔断器、磁力起动器的热断电器、电磁式过电流继电器和失压（欠压）脱扣器、低压断路器的热脱扣器、电磁式过电流脱扣器和失压（欠压）脱扣器等。 继电器和脱扣器的区别：前者带有触头，通过触头进行控制；后者没有触头，直接由机械运动进行控制。 1．保护类型 保护电器分别起短路保护、过载保护和失压（欠压）保护的作用。短路保护是指线路或设备发生短路时，迅速切断电源。 过载保护是当线路或设备的载荷超过允许范围时，能延时切断电源的一种保护。
（第一单元~第四单元） 试卷说明：1、考试时间90分钟，满分100分。 2、本试题共四页，共五大题。 一、填空题（1分/空，共15分） 1、通常我们把发电、变电、输电、配电和用电的整体，称为__________。 2、对电力系统的基本要求是：安全、_________、可靠、优质、经济。 3、企业低压配电电压通常采用____________V。 4、变电站的主接线是实现电能输送和___________的一种电气接线。 5、安装接地线时，应先接接地端，后接线路段，而___________接地线时，操作顺序恰好相反。 6、计算负荷时，采用的____________法是世界各国均普遍采用的计算方法，简单方便、 7、电力电缆种类很多，按其缆芯材质分铜芯和__________两大类。 8、按规定，高压配电线路的电压损失，一般不超过线路额定电压的__________。 9、供电系统中承担输送和分配电能任务的电路，称为一次回路，一次回路中所有的电气设备称为_________设备。 10、熔断器的功能主要是对电路及电路设备进行_________保护。 11、利用SF6气体作为灭弧和绝缘介质的断路器，称为_________断路器。 12、RTO型断路器主要由瓷__________、栅状铜熔体、触头、底座等几部分组成。 13、电力变压器主演由绕组、__________、油箱、绝缘、油枕、绝缘套管以及冷却系统等组成。 14、__________互感器按相数分，有单相、三相、三心柱和三相五心柱式。 15、__________互感器按一次绕组的匝数分，有単匝式和多匝式。 二、单择题（1分/空，共30分） 1、在对供电要求中的优质性主要是指（）质量。 A、设备 B、电能 C、电压与频率 2、发电机的额定电压是指（）用电设备的额定电压。 A、高于5% B高于10% C等于 3、一发电机和一变压器相连，已知该变压器的一次额定电压是6.3kV，则该发电机的额定电压是（）kV。 A、6.6 B、6.3 C、6 4、一变压器二次接一线路，已知该变压器的一次额定电压是10kV，则该变压器的二次额定电压是（）kV。 A、10 B、10.5 C、11 5、桥式起动机（天车）的电动机是（）设备。 A、长期工作制 B、短时工作制 C、反复短时工作制 6、对三级负荷，在停电时间上的要求是（）。 A允许短时间停电 B 不允许停电C允许长时间停电 7、企业总降压变电站的电压一般为（）。 A、110~220/35~66kV B、10/0.22/0.38 kV C、35~66/3~10 kV 80.22/0.38 kV系统是中性点（）系统。 A、经消弧线圈接地 B、不接地 C、直接接地 9、对企业供电系统的要求首先应保证（）性。 A、经济 B 、优质C、安全 10、（）级负荷需要两个独立电源来保证供电。 A、一 B、二 C、三 11、变电站的主要功能，除了能变换电压外，还能（）。 A、分配电能 B、变换功率 C、提高功率因数 12、装设临时接地线时，应先装（），拆时相反。 A、三相线路端 B、接地端 C、负载端 13、负荷计算的主要目的是（）。 A、提高功率因数 B、选择电气设备 C、继电保护整定 14、电力负荷按其重要程度和经济损失或影响程度，分为（）级。 A、二 B、三 C、四 15、BXL型导线是（）导线。 A、橡胶绝缘 B 、塑料绝缘C、裸铝绞线 16、我国规定架空裸导线的最高工作温度是（）。 A、70℃ B、80℃ C、90℃ 17、铝绞线的型号是（）。 A、LJ B、LGJ C、TJ 18、我国规定，架空裸导线的最高环境温度规定为（）℃。 A、25 B、35 C 、40 19、单回路反射式高压线路一般适用于（）级负荷。 A、一 B、二 C、三 20、电缆运行中最薄弱，故障率最高的部位是（）。 A、电缆端头 B、中间接头 C、电缆本体 21、交流三相系统中裸导线B相的涂色为（）。 A、红色 B、绿色 C、黄色 22、保护中性线（PEN线）截面的选择应不小于（）截面。 A、保护线 B、中性线 C、保护线和中性线最大的 23、电压互感器的二次额定电压是（）。
企业供配电系统节能监测方法 1 主题内容与适用范围 本标准规定了用电单位供配电系统的节能监测内容、监测方法和合格指标。 本标准适用于企业、事业等用电单位供配电系统的节能监测。 2 引用标准 GB/T 3485 评价企业合理用电技术导则 GB/T 13462 工矿企业电力变压器经济运行导则 GB 15316 节能监测技术通则 3 企业供配电系统节能监测项目 3．1日负荷率 3．2变压器负载系数 3．3线损率 3．4企业用电体系功率因数 4 企业供配电系统节能监测方法 4．1监测应在用电体系处于正常生产实际运行工况下进行，测试期为一个代表日（24小时）。4．2监测所用的仪表应能满足监测项目的要求，仪表必须完好，并应在检定周期之内，电能计量仪表准确度应不低于2.0级，测试仪表、测试条件、测试和计算方法应符合GB/T3485和GB/T13462的有关规定。 测试数据每小时准点记录一次。 4．3日负荷率的测试与计算 4．3．1用电体系平均负荷与日最大负荷的数值之比的百分数，即日负荷率Kf，％。4．3．2在测试期内，测算以下参数: a.日平均负荷 用电体系在测试期内实际用电平均有功负荷Pp，kW；其数值等于实际用电量除以用电小时数。 b.日最大负荷 用电体系在测试期出现的最大小时平均有功负荷Pmax,kW。 4．3．3用电体系在测试期的日负荷率Kf按公式（1）计算： Kf＝PP ×100(%) （1） PMAX 4．4变压器负载系数的测试与计算 4．41电力变压器运行期间平均输出视在功率与其额定容量之比，即变压器负载系数β，又称变压器平均负载系数。 4．4．2在测试期内，分别测算每台变压器的下列参数： a.运行时间 变压器投入运行的时间T，h； b.有功电量 运行期间变压器负载侧的有功电量Wp,kW.h; c.无功电量 运行期间变压器负载侧的无功电量Wq,kvar.h; d.额定容量 变压器额定容量Se,kV A。 4．4．3测试期的变压器负载系数β按公式（2）计算：
科信学院 课程设计说明书 （2014 /2015学年第一学期） 课程名称：《企业供电系统》课程设计 & 题目：某电机制造厂总降压变电所及高压配电系统设计 专业班级： 11级自动化2班 学生姓名：马凯 学号： 7 指导教师：苗敬利王立国 设计周数： 1周 设计成绩： — 2015 年 1 月4日
一、原始数据及主要任务 1、工厂负荷情况： 本工厂大部分车间为一班制，少数车间为两班或三班制，年最大负荷利用小时数为2500小时，日最大负荷持续时间为6小时。该厂除铸造车间、电镀车间和锅炉房属二级负荷外，其余均属三级负荷。本厂的负荷统计资料如表所示。
2、供电电源情况 本厂可由附近一条10kV的公用电源干线取得工作电源。干线首端距离本厂约8km。干线首端所装设的高压断路器断流容量为500MVA。此断路器配备有定时限过流保护和电流速断保护，定时限过流保护整定的动作时间为。为满足工厂二级负荷要求，可采用高压联络线由邻近的单位取得备用电源。已知与本厂高压侧有电气联系的架空线路总长度为80km，电缆线路总长度为25km。 3、气象资料 本厂所在地区的年最高气温为38℃，年平均气温为23℃，年最低气温为-9℃，年最热月平均最高气温为33℃，年最热月平均气温为26℃，年最热月地下米处平均气温为25℃。当地主导风向为东北风，年雷暴日数为20。 4、根据课题的原始资料 } ①确定负荷等级 ②拟定高低压供配电系统 ③正确建立负荷统计计算表 ④变压器台数、容量、型号选择 ⑤设计变电所主接线图 ⑥计算短路电流以及主要高压设备器件的选择及校验 ⑦CAD绘制供配电体统图 ⑧写一份完整的设计说明书
什么是TT、TN-C、TN-S、TN-C-S、IT系统？ 一、建筑工程供电系统 建筑工程供电使用的基本供电系统有三相三线制三相四线制等，但这些名词术语内涵不是十分严格。国际电工委员会（IEC）对此作了统一规定，称为TT系统、TN系统、IT系统。其中TN系统又分为TN-C、TN-S、TN-C-S系统。下面内容就是对各种供电系统做一个扼要的介绍。 （一）工程供电的基本方式 根据IEC规定的各种保护方式、术语概念，低压配电系统按接地方式的不同分为三类，即TT、TN和IT系统，分述如下。 （1）TT方式供电系统 TT方式是指将电气设备的金属外壳直接接地的保护系统，称为保护接地系统，也称TT系统。第一个符号T表示电力系统中性点直接接地；第二个符号T表示负载设备外露不与带电体相接的金属导电部分与大地直接联接，而与系统如何接地无关。在TT系统中负载的所有接地均称为保护接地，如图1所示。这种供电系统的特点如下。 图1 TT方式供电系统 1）当电气设备的金属外壳带电（相线碰壳或设备绝缘损坏而漏电）时，由于有接地保护，可以大大减少触电的危险性。但是，低压断路器（自动开关）不一定能跳闸，造成漏电设备的外壳对地电压高于安全电压，属于危险电压。 2）当漏电电流比较小时，即使有熔断器也不一定能熔断，所以还需要漏电保护器作保护，困此TT系统难以推广。 3）TT系统接地装置耗用钢材多，而且难以回收、费工时、费料。 现在有的建筑单位是采用TT系统，施工单位借用其电源作临时用电时，应用一条专用保护线，以减少需接地装置钢材用量，如图2所示。
图2 带专用保护线的TT方式供电系统 图中点画线框内是施工用电总配电箱，把新增加的专用保护线PE线和工作零线N分开，其特点是：①共用接地线与工作零线没有电的联系；②正常运行时，工作零线可以有电流，而专用保护线没有电流；③TT系统适用于接地保护占很分散的地方。 （2）TN方式供电系统 这种供电系统是将电气设备的金属外壳与工作零线相接的保护系统，称作接零保护系统，用TN表示。它的特点如下。 1）一旦设备出现外壳带电，接零保护系统能将漏电电流上升为短路电流，这个电流很大，是TT系统的5.3倍，实际上就是单相对地短路故障，熔断器的熔丝会熔断，低压断路器的脱扣器会立即动作而跳闸，使故障设备断电，比较安全。 2）TN系统节省材料、工时，在我国和其他许多国家广泛得到应用，可见比TT系统优点多。TN系统根据其保护零线是否与工作零线分开而划分为TN-C和TN-S等两种。 （3）TN-C方式供电系统 它是用工作零线兼作接零保护线，可以称作保护中性线，可用NPE表示，如图3所示。这种供电系统的特点如下。 图3 TN-C方式供电系统
发电厂及电力系统的主要电气设备和作用 一、发电厂生产过程简介 （一）、发电厂的分类 发电厂是把其他形式的能量转换为电能的特殊工厂，根据利用能量的形式的不同，分为以下几类： 1、火力发电厂 2、水力发电厂 3、原子能发电厂 4、风力发电厂 5、其他，如太阳能、地热、潮汐发电等 目前，我国电力系统中主要以火力发电厂和水力发电厂为主 (二)火力发电厂的能量转换过程 燃料的化学能→蒸汽的热能→汽轮机发电机转子的动能（机械能）→电能↑↑↑ 锅炉（吸热）汽轮机（膨胀做功）发电机（电磁转换） 二、火力发电厂的主要电气设备及作用 1、一次设备 1）、发电机：将机械能转换为电能 参数 2）、变压器：将发电机输出的电能的电压升高或降低 参数 3）、高低压配电装置：它是按主接线的要求，由断路器、隔离开关、自动开关、接触器、熔断器、母线和必要的辅助设备如避雷器、电压互感器、电流互感器等构成的主体，其作用是接受和分配电能 4）、电力电缆：向用电设备输送电能 5）、电动机：厂用附属设备的拖动设备、原动机，主要包括交流电动机与直流电动机两种，交流电动机又分为三相鼠笼式、绕线式两种 参数 2、二次设备 对一次设备进行控制、测量、监察以及在发生故障时能迅速切除故障的继电保护装置、自动控制与信号装置等设备，如：继电器、测量仪表、控制、自动、信号装置、控制电缆等，称为二次设备 三、继电保护装置 （一）电气设备的故障
1、造成故障的原因 （1）外力破坏 （2）内部绝缘击穿 （3）误操作 2故障种类 （1）三相短路 （2）两相短路 （3）大电流接地系统的单相接地短路 （4）电气设备内部线圈的匝间短路 3故障的后果 （1）短路——短路电流——强电弧或导电回路的严重过热——烧毁电气设备（2）短路——短路电流——强大的电动力——机械破坏 （3）短路——系统电压下降——破坏正常生产——设备停产、停车 （4）破坏系统稳定——发电厂解裂——系统瓦解——巨大损失 （5）人身伤亡 4、继电保护的作用 迅速切除故障设备，针对各种不正常运行状态发出信号，通知运行人员，限制事故范围，投入备用电源，使重要设备迅速获得供电 5、对继电保护的要求 1）选择性 2）快速性 3）灵敏性 4）可靠性 5、常用继电保护种类 1）过电流保护 2）电流速断保护 3）限时电流速断保护 4）低电压保护 5）过负荷保护 6）差动保护 7）方向过流保护 8）距离保护 9）瓦斯保护 10）零序电流保护 6、自动装置 1）自动调节励磁装置
2018煤矿供电系统与电气设备的安全管理培训教案
煤矿供电系统与电气设备的安全管理 培训教案 授课时间： 授课地点： 授课对象： 授课人：*** 授课内容： 煤矿供电系统与电气设备的安全管理 授课目的： ①了解供电系统的安全管理要求及检查要点； ②掌握电器设备安全管理要求及检查要点； ③培养职工做到懂规程、知标准的技术工人，严格执行本岗位安全生产责任制。
第一课时煤矿供电系统安全管理与检查要求 一、煤矿供电系统及安全要求 （一）、煤矿供电系统分级 煤矿电力用户可分为三级管理，以方便在不同情况下分别对待。（1）一级用户：凡因突然停电会造成人身伤亡或重要设备损坏，给企业造成重大经济损失者，均是一级用户。如煤矿主要通风机、井下主排水泵、副井提升机等，这类用户应采用不同母线的双回路电源进行供电，以保证有一回供电线路出现故障的情况下，另一回路仍能持续供电。 （2）二级用户：凡因突然停电造成较大数量的减产或较大经济损失者。如煤矿集中提煤设备、地面空气压缩机、采区变电所等，对这类用户一般采用双回路供电或环形线路供电。 （3）三级用户：凡不属于一、二级用户的，均为三级用户，这类用户突然停电对生产没有直接影响。如煤矿井口机修厂等。这类用户的供电，只设一回路供电。 （二）、矿井供电必须符合的要求 （1）、矿井应有两回路电源线路。当任一回路发生故障停止供电时，另一回路应能担负矿年全部负荷。年产60000t以下（不含60000t）的矿井采用单回路供电时，必须有备用电源。备用电源的容量必须满足通风、排水、提升等要求，并保证主要通风机等在10min内可靠启动和运行。备用电源应有专人负责管理 和维护，每10天至少进行一次启动和运行试验，试验期间不得影响
一调试概述 1．调试概念及内容 火电厂电气调试工作的主要任务是：当电气设备的安装工作结束以后，按照国家有关的规范和规程、制造厂家技术要求，逐项进行各个设备调整试验，以检验安装质量及设备质量是否符合有关技术要求，并得出是否适宜投入正常运行的结论。 电气调试的主要内容是：对电厂全部电气设备，包括一次和二次设备，在安装过程中及安装结束后的调整试验；通电检查所有设备的相互作用和相互关系；按照生产工艺的要求对电气设备进行空载和带负荷下的调整试验；调整设备使其在正常工况下和过度工况下都能正常工作；核对继电保护整定值；审核校对图纸；编写厂用电受电方案、复杂设备及装置的调试方案、重要设备的试验方案及系统启动方案；参加分部实验的技术指导；负责整套启动过程中的电气调试工作和过关运行的技术指导。 为使调试工作能够顺利进行，调试人员事前应研究图纸资料、设备制造厂家的出厂试验报告和相关技术资料，了解现场设备的布置情况，熟悉有关的电气系统接线等。除此以外，还要根据有关规范和规程的规定，制定设备的调试方案，即调试项目和调试计划。其中调试项目包括：不同设备的不同的试验项目和规范要求，并在可能的情况下列出具体的试验方法、关键的试验步骤、详细的试验接线以及有关的安全措施等。调试计划则包括：全厂调试工作的整体工作量，具体时间安排，人员安排，所需实验设备、工机具以及相关的辅助材料等。
全厂电气设备的单体调整和试验；配合机械设备的分部试运行；还有全厂总的系统调试是火电厂整体启动不可分割的三个重要环节。在每个环节当中，电气调试则总是调试启动的先锋，没有全厂厂用电的安全运行，全厂的分部试运行就无从谈起，更没有可靠的系统调试运行。因此，火电厂厂用电调试组织的好坏与否，将是直接影响全厂系统调试的关键。 2．调试工作的组织形式 1）按专业分 仪表调校组（负责现场安装的仪表的校验和调整，试验用0.5级仪表的校验和调整）。 高压试验组（负责电气设备的绝缘试验和特性试验等工作） 继电保护组（负责继电保护的校验和整定工作） 二次调试组（负责校对图纸、查对接线、回路通电试验及操作试验等工作） 2）按系统分 厂用电机组；变压器组；发电机组等。 每个组的工作任务均包括：仪表、高压、继电保护、二次调试等的调试工作。 但是以上两种方式并不是一成不变的，往往根据调试人员的水平、工期的长短等而有所改变，目的是更好地完成全厂的电气调试任务。对于调试人员的培训，可按"多能一专"的原则进行。 3）调试工作的安全工作
企业供电系统及运行教学大纲 （2000年3月） 一、说明 1．课程的性质和内容 本课程是技工学校企业供电专业的专业课。主要内容包括工厂企业供电系统；电力变压器的运行及维护；电气设备及运行；互感器及运行；工厂供电系统的继电保护；防雷与接地；工厂供电系统的节能与无功补偿；工厂电气照明；工厂变配电所的安全用和运行管理等。 2．课程的任务和要求 本课程的任务是：系统地介绍企业供配电系统的知识、基本理论及工程实用设计计算方法和运行维护的知识。 本课程的基本要求是：使学生通过该课程的学习，了解企业供电系统的构成、负荷计算、无功补偿，以及变压器的经济运行。熟悉配电线路、电气设备、继电保护装置的配置、工作原理。掌握变、配电设备的运行维护及常见故障的判断和处理方法，节能措施、防雷保护措施、工厂电气照明技术和安全用电运行管理等知识。 3．教学中应注意的问题 （1）企业供电系统及运行课程是一门以实际知识为主要内容的实践性课程，其教学过程要密切联系实际。 （2）教学过程中应注意同其他课程，特别是电工基础、电子技术基础、电机与变压器、电工仪表与测量等相配合。 （3）在教学方法上应结合课程内容积极采用电化、实物、模型、演示等多种教学手段进行教学，以增长学生的实际知识和试验技能。 二、学时分配表
三、课程内容与要求 第一章电力系统概述 教学要求： 使学生了解电力生产过程，熟悉电力系统的组成及对电力系统的基本要求，熟悉电力网的额定电压，电力系统中性点的运行方式。 教学内容： §1—1 电力生产过程 一、火力发电厂 二、水力发电厂 三、核能发电 §1—2 电力系统简介 一、电力系统的组成 二、联合电力系统的优越性 三、对电力系统的基本要求 §1—3 电力网的额定电压 §1—4 电力系统中性点的运行方式 一、中性点不接地方式 二、中性点经消弧线圈接地方式 三、中性点直接接地方式 教学建议： 在讲授电力生产过程时，应采用电化教学手段，让学员通过录相直面地了解电力生产过程。 第二章工厂企业供电系统 教学要求： 使学生熟悉工厂企业供电方式，熟悉工厂企业高压配电网络的构成，理解负荷曲线和负荷率的概念，熟悉计算负荷的确定方法。 教学内容： §2—1 工厂企业供电方式 一、负荷分类 二、供电方式 三、供电电压的确定 四、供电电压的调整 §2—2 工厂企业高压配电网络

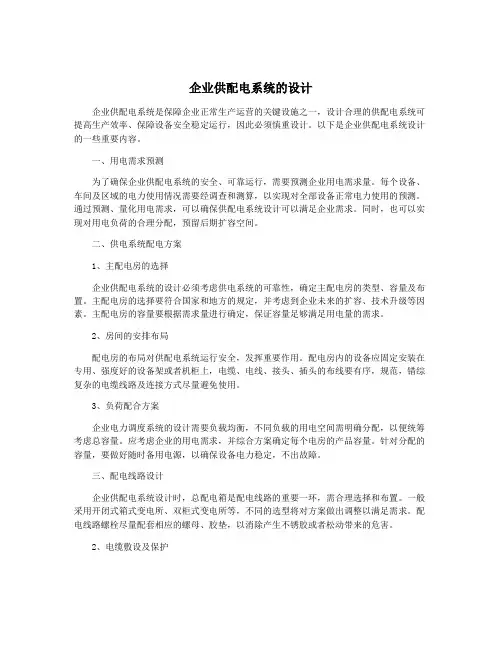

企业内部供配电系统 企业内部供配电系统的概况 企业电能来自电力系统，一般先经过降压，再将电能分配到各车间和工段中去。工业企业内部有自己管理的供配电系统，它由高压及低压配电线路、变电所（包括配电所）及用电设备构成。大、中型工业企业通常都设有总降压变电所，把35KV或110KV电压降为6~10KV电压，并以此电压向车间变电所或高压电动机及其其他高压设备供电。总降压变电所通常设有1~2台降压变压器。车间变电所的设立应根据设备用电量、生产规模、车间的设备布局的情况综合考虑，可设立一个或几个车间变电所（包括配电所），几个相邻的用电量不大的车间也公用一个车间变电所。车间变电所一般设置1~2台（最多不超过3台）变压器。从安全角度考虑，油浸式变压器单台容量一般不超过1800KV A。变电所将6~10KV 电压降为380/220V电压，对低压用电设备供电。车间内的高压用电设备，可直接由车间变电所的6~10KV高压母线供电。 变电所中的主要电气设备是降压变压器和配电装置。用来接受和分配电能的电气装置称为配电装置，其中包括开关设备、母线、继电保护装置、测量仪表等，一般由电器开关厂设计并组合成开关柜。 高压配电线路有两种：架空线路和地下电缆线路。架空线路通常采用裸导线，其特点是：分路接线方便、建设投资少、且便于检修维护，但对建筑物距离有要求，且受线路交叉、腐蚀性气体等因素影响。不便于敷设架空线路时，可以敷设电缆线路。 企业低压配电线路主要用于向低压用电设备输送分配电能。户外敷设的低压配电线路可采用架空线路。车间内部线路应视具体情况而定，可采用电缆配电线路（电缆敷设在线槽内或地沟内或沿墙壁悬挂敷设等）。电动机一般采用穿管线配电。 在工业企业内，照明线路与低压动力线路一般采用380/220V三相四线制，尽量由一台变压器分回路供电。 供配电系统的电气设备是指用于发电、输电、变电、配电和用电的所有设备，包括发电机、变压器、控制电器、保护设备、测量仪表、线路器材和用电设备（如电动机、照明等）。 电气设备常用的分类 1.按电压等级分类 电力系统的电气设备中交流50HZ、额定电压1200V以上或直流、额定电压1500V以上的称为高压设备；交流50HZ、额定电压1200V以下或直流、额定电压1500V以下的称为低压设备；日常生活中，36V及以下电压称为安全电压，俗称低压；220/380V的称为高压。 2.按设备所属回路分类 （1）一次回路及一次设备。一次回路是指供配电系统中用于传输、变换和分配电力电能的主电路。其中的电气设备称为一次设备或一次电器。 一次设备按其在一次电路中的功能又可分为以下几种。 1.变换设备：用来按电力系统的工作要求变换电压和电流设备，如变压器、互感器等。 2.控制设备：用于按电力系统的工作要求控制一次电路通、断的电气设备，

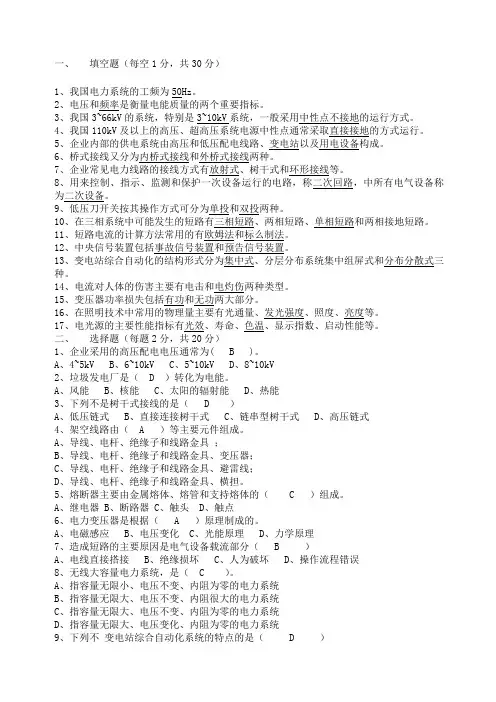

《企业供电系统及运行》毕业试卷 (满分100分，考试时间：120分钟) 一、 填空题（每空1分，共30分） 1、 我国电力系统的工频为 Hz 。 2、 电压和 是衡量电能质量的两个重要指标。 3、 我国3~66kV 的系统，特别是 系统，一般采用 的运行方式。 4、 我国110kV 及以上的高压、超高压系统电源中性点通常采取 的方式运行。 5、 企业内部的供电系统由高压和低压配电线路、 以及 构成。 6、 桥式接线又分为 和 两种。 7、 企业常见电力线路的接线方式有 、树干式和 等。 8、用来控制、指示、监测和保护一次设备运行的电路，称 ，中所有电气设备称为 。 9、低压刀开关按其操作方式可分为 和 两种。 10、在三相系统中可能发生的短路有 、两相短路、 和两相接地短路。 11、短路电流的计算方法常用的有 和 。 12、中央信号装置包括 和 。 13、变电站综合自动化的结构形式分为 、分层分布系统集中组屏式和 三种。 14、电流对人体的伤害主要有电击和 两种类型。 15、变压器功率损失包括 和 两大部分。 16、在照明技术中常用的物理量主要有光通量、 、照度、 等。 17、电光源的主要性能指标有 、寿命、 、显示指数、启动性能等。 二、 选择题（每题2分，共20分） 1、企业采用的高压配电电压通常为( )。 A 、4~5kV B 、6~10kV C 、5~10kV D 、8~10kV 2、垃圾发电厂是（ ）转化为电能。 A 、风能 B 、核能 C 、太阳的辐射能 D 、热能 3、下列不是树干式接线的是（ ） A 、低压链式 B 、直接连接树干式 C 、链串型树干式 D 、高压链式 4、架空线路由（ ）等主要元件组成。 A 、导线、电杆、绝缘子和线路金具 ； B 、导线、电杆、绝缘子和线路金具、变压器； C 、导线、电杆、绝缘子和线路金具、避雷线； D 、导线、电杆、绝缘子和线路金具、横担。 5、熔断器主要由金属熔体、熔管和支持熔体的（ ）组成。 A 、继电器 B 、断路器 C 、触头 D 、触点 6、电力变压器是根据（ ）原理制成的。 A 、电磁感应 B 、电压变化 C 、光能原理 D 、力学原理 7、造成短路的主要原因是电气设备载流部分（ ） A 、电线直接搭接 B 、绝缘损坏 C 、人为破坏 D 、操作流程错误 8、无线大容量电力系统，是（ ）。 A 、指容量无限小、电压不变、内阻为零的电力系统 班级 姓名 学号 --------------------------装-------------------------订------------------------线----------------------- ?????????????答?????????????题???????????线????????????
电力安全工作规程发电厂和变电站电气部分 GB 26860-2011 1 范围 本标准规定了电力生产单位和在电力工作场所工作人员的基本电气安全要求。 本标准适用于具有66kV及以上电压等级设施的发电企业所有运用中的电气设备及其相关场所；具有35kV及以上电压等级设施的输电、变电和配电企业所有运用中的电气设备及其相关场所；具有220kV及以上电压等级设施的用电单位运用中的电气设备及其相关场所。其他电力企业和用电单位也可参考使用。 2 规范性引用文件 下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件,仅注日期的版本适用于本文件。凡是不注日期的引用文件,其最新版本（包括所有的修改单）适用于本文件。 GB/T 2900.20-1994 电工术语高压开关设备（IEC 60050(IEV):1994,NEQ） GB/T 2900.50-2008 电工术语发电、输电及配电通用术语（IEC 60050-601-1985,MOD） 3 术语和定义 GB/T 2900.2O—1994、GB/T 2900.50—2008界定的以及下列术语和定义适用于本文件。 3.1 发电厂[站] electrical generating station 由建筑物、能量转换设备和全部必要的辅助设备组成的生产电能的工厂。 [GB/T 2900.50-2008,定义2.3中的601-03-01] 3.2 变电站（电力系统的） substation（of a power system） 电力系统的一部分,它集中在一个指定的地方,主要包括输电或配电线路的终端、开关及控制设备、建筑物和变压器。通常包括电力系统安全和控制所需的设施（例如保护装置）。 注:根据含有变电站的系统的性质,可在变电站这个词前加上一个前缀来界定。例如:（一个输电系统的）输电变电站、配电变电站、500kV变电站、10kV变电站。 [GB/T 2900.50—2008,定义2.3中的601-03-02] 3.3 电力线路 electric line 在系统两点间用于输配电的导线、绝缘材料和附件组成的设施。 [GB/T 2900.50―2008,定义2.3中的601-03-03] 3.4 断路器 circuit-breaker 能关合、承载、开断运行回路正常电流,也能在规定时间内关合、承载及开断规定的过载电流（包括短路电流）的开关设各,也称开关。 注:改写GB/T 2900.20—1994,定义3.13。 3.5 隔离开关 disconnector 在分位置时,触头间有符合规定要求的绝缘距离和明显的断开标志；在合位置时,能承载正常回路条件下的电流及在规定时间内异常条件（例如短路）下的电流的开关设各。 [GB/T 2900.20―1994,定义3.24] 3.6 低[电]压 low voltage；LV 用于配电的交流系统中1000V及其以下的电压等级。 [GB/T 2900.50—2008,定义2.1中的601-01-26] 3.7 高[电]压 high voltage；HV (1) 通常指超过低压的电压等级。 (2) 特定情况下,指电力系统中输电的电压等级。 [GB/T 2900.50—2008,定义2.1中的601-01-27] 3.8 运用中的电气设备 operating electrical equipment
《发电厂电气部分》复习 第一章能源和发电 1、火、水、核等发电厂的分类 依据一次能源的不同，发电厂可分为：火力发电厂、水力发电厂、核电厂、风力发电厂等。 火电厂的分类： （1）按蒸汽压力和温度分：中低压发电厂，高压发电厂，超高压发电厂，亚临界压力发电厂，超临界压力发电厂。 （2）按输出能源分：凝汽式发电厂，热电厂 （3）按原动机分：凝汽式汽轮发电厂，燃气轮机发电厂，燃机发电厂，蒸汽--燃气轮轮机发电厂。 水力发电厂的分类： 按集中落差的方式分类：堤坝式水电厂（坝后式，河床式），引水式水电厂，混合式水电厂。 （2）按径流调节的程度分类：无调节水电厂，有调节水电厂（根据水库对径流的调节程度：日调节水电厂，年调节水电厂，多年调节水电厂）。 核电厂的分类：压水堆核电厂，沸水堆核电厂。 2、抽水蓄能电厂的作用 调峰，填谷，调频，调相，备用。
3、火电厂的电能生产过程及其能量转换过程P14 火电厂的电能生产过程概括的说是把煤中含有的化学能转变为电能的过程。整个过程可以分为三个系统：1、燃料的化学能在锅炉燃烧中转变为热能，加热锅炉中的水使之变为蒸汽，称为燃烧系统；2、锅炉中产生的蒸汽进入汽轮机，冲动汽轮机转子旋转，将热能转变为机械能，称为汽水系统；3、由汽轮机转子旋转的机械能带动发电机旋转，把机械能变为电能，称为电气系统。 能量的转换过程是：燃料的化学能－热能－机械能－电能。 4、水力发电厂的基本生产过程 答：基本生产过程是：从河流较高处或水库引水，利用水的压力或流速冲动水轮机旋转，将水能转变成机械能，然后由水轮机带动发电机旋转，将机械能转换成电能。 第二章发电、变电和输电的电气部分 1、一次设备、二次设备的概念 一次设备：通常把生产、变换、输送、分配和使用电能的设备，如发电机、变压器和断路器等称为一次设备 二次设备：对一次设备和系统的运行状态进行测量、控制、监视和保护的设备，称二次设备 2、断路器、隔离开关的区别 隔离开关由于没有灭弧装置，不能开断负荷电流或短路电流。安装隔离开关的目的是，在设备停运后，用隔离开关使停运的设备与带电部分可靠地隔离，或起辅助切换操作。
