课程设计任务书
题目:基于plc控制的流水灯课程设计专业：电气工程及其自动化
姓名: 胡进森
学号: 1002120121 班级: 10级电气工程（1）班
完成期限：2013年05月25日
指导教师签名：
课程负责人签名：
2013年04月15日
课程设计说明书
题目：基于plc控制的流水灯课程设计
姓名：胡进森
院（系）：机电工程学院
专业班级：10级电气工程一班
学号：10102120121
指导教师：张国栋李好丽
成绩：
时间：2013 年05 月20 日至2013 年05 月25 日
目录
摘要 (1)
1.绪论 (3)
1.1 引言 (3)
1.2 采用流水灯的意义和目的 (3)
1.3 本次设计的主要内容 (3)
2. 流水灯系统的主要硬件设备的介绍 (4)
2.1可编程控制器的发展历史 (4)
2.1.1 可编程控制器的定义 (4)
2.1.2 可编程控制器的特点 (5)
2.1.3 PLC的基本结构和工作原理 (6)
2.2三菱FX系列PLC计数器（C） (9)
2.2.1内部计数器 (9)
2.2.2高速计数器（C235～C255） (9)
2.3三菱FX系列PLC定时器（T） (10)
2.3.1 通用定时器 (10)
2.3.2 积算定时器 (10)
2.4三菱FX系列辅助继电器（M） (10)
2.4.1通用辅助继电器（M0～M499） (11)
2.4.2断电保持辅助继电器（M500～M3071） (11)
2.4.3特殊辅助继电器 (11)
2.5三菱FX系列PLC输出继电器（Y） (12)
2.6三菱FX系列PLC输入继电器（X） (12)
3. 硬件电路设计及软件设计 (12)
3.1控制系统I/O点及地址分配 (12)
3.2电气控制系统原理图 (13)
3.3时序图 (13)
3.4梯形图 (14)
3.5指令表 (15)
4.系统调试 (16)
5.设计总结 (19)
6.参考文献 (21)
摘要
随着社会经济的发展，城市美化问题越来越引起人们的关注。由于流水灯所具有的特有流动感而广泛应用于广告控制及人们生活中，给人们一种美感，为人们生活带来乐趣。在现代生活中，大型楼宇的轮廓装饰或大型晚会的灯光布景，由于其变化多、功率大，数字电路则不能胜任。
实现流水灯闪烁系统的控制方法很多，可以用标准逻辑器件、可编程序控制器PLC、单片机等方案来实现。
其中用标准逻辑器件来实现电路在很大程度上要受到逻辑器件如门电路等的影响，调试工作极为不易，而单片机编程复杂不容易掌握。因此，最终我们选择了用可编程的控制器PLC来实现系统功能的设计。
可编程序控制器在工业自动化中的地位极为重要，广泛的应用于各个行业。随着科技的发展，可编程控制器的功能日益完善，加上小型化、价格低、可靠性高，在现代工业中的应用更加突出。城市交通灯控制采用的可编程制器具有可靠性高、维护方便，用法简单、通用性强等特点，本文用三菱FX2N的可编程控制器控制流水灯闪烁来说明可编程控制器硬件、软件的设计。解决好流水灯控制问题将是保障城市美丽、时尚、快节奏生活的重要环节。三菱系列的可编程序控制器技术来实现对流水灯的信号控制。
关键词：PLC 流水灯程序控制
Abstract
With the development of economy and society, city beautification problems caused by more and more people's attention. , due to water lamp has a unique sense of flow and widely applied in control and the life of people,give people a sense of beauty,to people the life brings fun.In modern life,a large building decorative outline or large Party light background,because of its changes, Big power,digital circuit is not equal to.
Realization of road lights flashing system control method a lot of,can use the standard logic devices,programmable logic controller PLC, SCM scheme.
The standard logic devices to realize the circuit to a large extent by the logic device such as a gate circuit and so on, debugging is extremely difficult,and the single chip microcomputer programming complex is not easy to grasp,therefore, we chose to use programmable controller PLC to realize the design of system function.
The programmable controller in the industrial automation position is extremely important,is widely used in every industry.With the development of science and technology,
The function of the programmable controller is increasingly perfect,coupled with the
miniaturization, low price, high reliability,Application in modern industry is more outstanding.City traffic light control adopts programmable controller has the advantages of high reliability, convenient maintenance, easy to use,good commonality,the Mitsubishi FX2N programmable controller to control water lights To illustrate the programmable controller hardware,software design.Solve good light control problem would be to protect the city beautiful,fashionable,fast paced life important link. Mitsubishi series PLC technology to achieve the water light signal control.
Key words: PLC Light water Program Control
1.绪论
1.1 引言
随着改革的不断深入,社会主义市场经济的不断繁荣和发展,各大中小城市都在进行亮化工程。企业为宣传自己企业的形象和产品,均采用广告手法之一:流水灯广告屏来实现这一目的.当我们夜晚走在大街上,马路两旁各色各样的广告灯均可以见到,一种是采用流水灯管做成的各种形状和多中彩色的灯管,另一种为日光等管或白炽灯管作为光源,另配大型广告语或宣传画来达到宣传的效果。这些灯的亮灭,闪烁时间及流动方向等均可以通过PLC来达到控制的要求。
可编程控制器PLC：英文全称Programmab leLogic Controller,中文全称为可编程逻辑控制器，是一种数字运算操作的电子系统，专为在社会环境应用而设计的。它采用一类可编程的存储器，用于其内部存储程序，执行逻辑运算,顺序控制，定时，计数与算术操作等面向用户的指令，并通过数字或模拟式输入/输出控制各种类型的机械或生产过程.作为自动控制装置的核心,它具有功能强,可靠性高等诸多优点。
1.2 采用流水灯的意义和目的
随着社会市场经济的不断发展，各种装饰流水灯，广告流水灯越来越多的出现在城市中。在大型的晚会现场，流水灯更是不可缺少的一道景观。小型的流水灯多为采用霓虹灯管和各种各样和多种彩色的灯管，或是以日光灯，白炽灯做为光源。而现代生活中大型楼宇的轮廓装饰或大型晚会的灯光布景，由于其变化多，功率大数字电路则不能胜任。针对PLC日益日益得到广泛应用的现状，本文介绍PLC在不同变化类型的流水灯控制中的应用，灯的亮灭，闪烁时间及流动的控制均通过PLC来达到控制要求。
1.3 本次设计的主要内容
本次设计要求利用在学校学的PLC知识，应用于流水灯控制系统中。控制要求：有7个流水灯依次循环点亮，每个灯点亮的时间为3秒。
该装置可以完成各种指令系统训练以及多种控制对象的程序设计训练。
2. 流水灯系统的主要硬件设备的介绍
2.1可编程控制器的发展历史
在工业生产过程中，具有大量的开关量顺序控制，要求按照逻辑条件进行顺序动作，并按照逻辑关系进行连锁保护动作的控制，及大量离散量的数据采集等。传统上，这些功能是通过气动或电气控制系统来实现的。1968年美国GM（通用汽车）公司公开招标，提出研制能够取代继电器的控制装置的要求，第二年，美国数字设备公司（DEC）研制出了基于集成电路和电子技术的控制装置，首次采用程序化的手段应用于电气控制，这就是第一代可编程序控制器，称Programmable Controller（PC）。个人计算机（简称PC）发展起来后，为了方便，也为了反映可编程控制器的功能特点，可编程序控制器定名为Programmable Logic Controller（PLC），现在，仍常常将PLC简称PC。
它采用可编程序的存储器，用来在其内部存储执行逻辑运算、顺序控制、定时、计数和算术运算等操作的指令，并通过数字量、模拟量的输入和输出，控制各种类型的机械或生产过程。可编程序控制器及其有关设备，都应按易于工业控制系统形成一个整体，易于扩充其功能的原则设计。
上世纪80年代至90年代中期，是PLC发展最快的时期，年增长率一直保持为30-40%。在这时期，PLC在处理模拟量能力、数字运算能力、人机接口能力和网络能力得到大幅度提高，PLC逐渐进入过程控制领域，而且在某些应用上取代了在过程控制领域处于统治地位的DCS系统。
现今，PLC已经具有通用性强、使用方便、适应面广、可靠性高、抗干扰能力强、编程简单等特点。在可预见的将来，PLC在工业自动化控制特别是顺序控制中的主导地位，是其他控制技术无法取代的。
2.1.1 可编程控制器的定义
PLC即可编程控制器：是一种专门为在工业环境下应用而设计的数字运算操作的电子装置。它采用可以编制程序的存储器，用来在其内部存储执行逻辑运算、顺序运算、计时、计数和算术运算等操作的指令，并能通过数字式或模拟式的输入和输出，控制各种类型的机械或生产过程。PLC及其有关的外围设备都应该按
易于与工业控制系统形成一个整体，易于扩展其功能的应用。
2.1.2 可编程控制器的特点
1.可靠性
（1）有的I/O接口电路均采用光电隔离，使工业现场的外电路与PLC内部电路之间电气上隔离。
（2）各输入端均采用R-C滤波器，其滤波时间常数一般为10—20ms。
（3）各模块均采用屏蔽措施，以防止辐射干扰。
（4）采用性能优良的开关电源。
（5）对采用的器件进行严格的筛选。
（7）良好的自诊断功能，一旦电源或其他软，硬件发生异常情况，CPU立即采用有效措施，以防止故障扩大。
（8）大型PLC还可以采用由双CPU构成冗余系统或有三CPU构成表决系统使可靠性更进一步提高。
2.丰富的I/O接口
PLC针对不同的工业现场信号，如：交流或直流；开关量或模拟量；电压或电流；脉冲或电位；强电或弱电等。有相应的I/O模块与工业现场的器件或设备，如：按钮；行程开关；接近开关；传感器及变送器；电磁线圈；控制阀等直接连接。
3.采用模块化结构
为了适应各种工业控制需要，除了单元式的小型PLC以外，绝大多数PLC均采用模块化结构。PLC的各个部件，包括CPU，电源，I/O等均采用模块化设计，由机架及电缆将各模块连接起来，系统的规模和功能可根据用户的需要自行组合。
4.编程简单易学
PLC的编程大多采用类似于继电器控制线路的梯形图形式，对使用者来说，不需要具备计算机的专门知识，因此很容易被一般工程技术人员所理解和掌握。
5.安装简单维修方便
PLC不需要专门的机房，可以在各种工业环境下直接运行。使用时只需将现场的各种设备与PLC相应的I/O端相连接，即可投入运行。各种模块上均有运行和故障指示装置，便于用户了解运行情况和查找故障。
2.1.3 PLC的基本结构和工作原理
1. PLC的硬件结构
可编程控制器主要由中央处理单元(CPU)、存储器(RAM、ROM)、输入输出单元(I/O)、电源和编程器等几个部分组成。PLC硬件结构如图2-1所示。
2.中央控制处理单元(CPU)
可编程控制器中常用的CPU主要采用通用微处理器、单片机和双极型位片式微处理器三种类型。
通用微处理器有8080、8086、80286、80386等；单片机有8031、8096等；位片式微处理器有AM2900、AM2903等。FX2N可编程控制器使用的微处理器是16位的8096单片机。
3.存储器
可编程控制器配有两种存储器：系统存储器和用户存储器。
系统存储器：存放系统管理程序。
用户存储器：存放用户编制的控制程序。
4. 输入接口电路
PLC通过输入单元可实现将不同输入电路的电平进行转换，转换成PLC所需的标准电平供PLC进行处理。
接到PLC输入接口的输入器件是：各种开关、按钮、传感器等。PLC的输入电路大都相同，PLC输入电路中有光耦合器隔离，并设有RC滤波器，用以消除输入触点的抖动和外部噪声干扰。PLC输入电路通常有三种类型：直流(12∽24)V
输入、交流(100∽120)V输入和交直流(12∽24)V输入。
5. 输出接口电路
PLC的输出有三种形式，即继电器输出、晶体管输出、晶闸管输出。输出端子有两种接法：一种是输出各自独立，无公共点：各输出端子各自形成独立回路。一种为每4∽8个输出点构成一组，共有一个公共点：在输出共用一个公共端子时，必须用同一电压类型和同一电压等级，但不同的公共点组可使用不同电压类型和等级的负载，且各输出公共点之间是相互隔离的。
6电源
PLC 的供电电源一般是市电，也有用直流24V 电源供电的。
7.编程器
利用编程器可将用户程序输入PLC 的存储器，还可以用编程器检查程序、修改程序；利用编程器还可以监视PLC 的工作状态。编程器一般分简易型和智能型。
8 .PLC 工作原理
（1）PLC 的工作方式：采用循环扫描方式。在PLC 处于运行状态时，从内部处理、通信操作、程序输入、程序执行、程序输出，一直循环扫描工作。
注意：由于PLC 是扫描工作过程，在程序执行阶段即使输入发生了变化，输入状态映象寄存器的内容也不会变化，要等到下一周期的输入处理阶段才能改变。循环扫描过程如下：
用 户 程 序 系 统 程 序 存储器 外
设
接
口 扩 展 接 口
扩 展 单
元
其他外设 微处理器 CPU 电源部件 输 出 部 件 输 入
部
件
I/O I/O 编程器 驱动受控软件 图2-1 PLC 硬件结构 接收现场信号
运行
）
内部处理
通信操作
输入处理
程序执行
输出处理
停止
图2-2 PLC循环扫描
（2）工作过程：主要分为内部处理、通信操作、输入处理、程序执行、输出处理几个阶段。
1）内部处理阶段
在此阶段，PLC检查CPU模块的硬件是否正常，复位监视定时器，以及完成一些其它内部工作。
2）通信服务阶段
在此阶段，PLC与一些智能模块通信、响应编程器键入的命令，更新编程器的显示内容等，当PLC处于停状态时，只进行内容处理和通信操作等内容。
3）输入处理
输入处理也叫输入采样。在此阶段顺序读入所有输入端子的通断状态，并将读入的信息存入内存中所对应的映象寄存器。在此输入映象寄存器被刷新，接着进入程序的执行阶段。
4）程序执行
根据PLC梯形图程序扫描原则，按先左后右，先上后下的步序，逐句扫描，执行程序。但遇到程序跳转指令，则根据跳转条件是否满足来决定程序的跳转地
址。若用户程序涉及到输入输出状态时，PLC从输入映象寄存器中读出上一阶段采入的对应输入端子状态，从输出映象寄存器读出对应映象寄存器的当前状态。根据用户程序进行逻辑运算，运算结果再存入有关器件寄存器中。
5）输出处理
程序执行完毕后，将输出映象寄存器，即元件映象寄存器中的Y寄存器的状态，在输出处理阶段转存到输出锁存器，通过隔离电路，驱动功率放大电路，使输出端子向外界输出控制信号，驱动外部负载。
2.2三菱FX系列PLC计数器（C）
FX2N系列计数器分为内部计数器和高速计数器两类。
2.2.1内部计数器
内部计数器是在执行扫描操作时对内部信号（如X、Y、M、S、T等）进行计数。内部输入信号的接通和断开时间应比PLC的扫描周期稍长。
（1）16位增计数器（C0～C199）共200点，其中C0～C99为通用型，C100～C199共100点为断电保持型（断电保持型即断电后能保持当前值待通电后继续计数）。
（2）32位增/减计数器（C200～C234）共有35点32位加/减计数器，其中C200～C219（共20点）为通用型，C220～C234（共15点）为断电保持型。这类计数器与16位增计数器除位数不同外，还在于它能通过控制实现加/减双向计数。设定值范围均为-214783648～-+214783647（32位）。
2.2.2高速计数器（C235～C255）
高速计数器与内部计数器相比除允许输入频率高之外，应用也更为灵活，高速计数器均有断电保持功能，通过参数设定也可变成非断电保持。FX2N有C235～C255共21点高速计数器。适合用来做为高速计数器输入的PLC输入端口有X0～X7。X0～X7不能重复使用，即某一个输入端已被某个高速计数器占用，它就不能再用于其它高速计数器，也不能用做它用。各高速计数器对应的输入端如表1所示。
高速计数器可分为四类：
（1）单相单计数输入高速计数器（C235～C245）其触点动作与32位增/减计数器相同，可进行增或减计数（取决于M8235～M8245的状态）。
（2）单相双计数输入高速计数器（C246～C250）这类高速计数器具有
二个输入端，一个为增计数输入端，另一个为减计数输入端。利用M8246～M8250的ON/OFF动作可监控C246～C250的增记数/减计数动作。
（3）双相高速计数器（C251～C255） A相和B相信号决定计数器是增计数还是减计数。当A相为ON时，B相由OFF到ON，则为增计数；当A相为ON 时，若B相由ON到OFF，则为减计数。
2.3三菱FX系列PLC定时器（T）
PLC中的定时器（T）相当于继电器控制系统中的通电型时间继电器。它可以提供无限对常开常闭延时触点。定时器中有一个设定值寄存器（一个字长），一个当前值寄存器（一个字长）和一个用来存储其输出触点的映象寄存器（一个二进制位），这三个量使用同一地址编号。但使用场合不一样，意义也不同。
FX2N系列中定时器时可分为通用定时器、积算定时器二种。它们是通过对一定周期的时钟脉冲的进行累计而实现定时的，时钟脉冲有周期为1ms、10ms、100ms三种，当所计数达到设定值时触点动作。设定值可用常数K或数据寄存器D的内容来设置。
2.3.1 通用定时器
通用定时器的特点是不具备断电的保持功能，即当输入电路断开或停电时定时器复位。通用定时器有100ms和10ms通用定时器两种。
（1）100ms通用定时器（T0～T199）共200点，其中T192～T199为子程序和中断服务程序专用定时器。这类定时器是对100ms时钟累积计数，设定值为1～32767，所以其定时范围为0.1～3276.7s。
2.3.2 积算定时器
积算定时器具有计数累积的功能。在定时过程中如果断电或定时器线圈OFF，积算定时器将保持当前的计数值（当前值），通电或定时器线圈ON后继续累积，即其当前值具有保持功能,只有将积算定时器复位,当前值才变为0。
（1）1ms积算定时器（T246～T249）共4点,是对1ms时钟脉冲进行累积计数的，定时的时间范围为0.001～32.767s。
（2）100ms积算定时器（T250～T255）共6点,是对100ms时钟脉冲进行累积计数的定时的时间范围为0.1～3276.7s。
2.4三菱FX系列辅助继电器（M）
辅助继电器是PLC中数量最多的一种继电器，一般的辅助继电器与继电器控
制系统中的中间继电器相似。
辅助继电器不能直接驱动外部负载，负载只能由输出继电器的外部触点驱动。辅助继电器的常开与常闭触点在PLC内部编程时可无限次使用。
辅助继电器采用M与十进制数共同组成编号（只有输入输出继电器才用八进制数）。
2.4.1通用辅助继电器（M0～M499）
FX2N系列共有500点通用辅助继电器。通用辅助继电器在PLC运行时，如果电源突然断电，则全部线圈均OFF。当电源再次接通时，除了因外部输入信号而变为ON的以外，其余的仍将保持OFF状态，它们没有断电保护功能。通用辅助继电器常在逻辑运算中作为辅助运算、状态暂存、移位等。
根据需要可通过程序设定，将M0～M499变为断电保持辅助继电器。
2.4.2断电保持辅助继电器（M500～M3071）
FX2N系列有M500～M3071共2572个断电保持辅助继电器。它与普通辅助继电器不同的是具有断电保护功能，即能记忆电源中断瞬时的状态，并在重新通电后再现其状态。它之所以能在电源断电时保持其原有的状态，是因为电源中断时用PLC中的锂电池保持它们映像寄存器中的内容。其中M500～M1023可由软件将其设定为通用辅助继电器
2.4.3特殊辅助继电器
PLC内有大量的特殊辅助继电器，它们都有各自的特殊功能。FX2N系列中有256个特殊辅助继电器，可分成触点型和线圈型两大类
（1）触点型其线圈由PLC自动驱动，用户只可使用其触点。例如：M8000：运行监视器（在PLC运行中接通），M8001与M8000相反逻辑。
M8002：初始脉冲（仅在运行开始时瞬间接通），M8003与M8002相反逻辑。
M8011、M8012、M8013和M8014分别是产生10ms、100ms 、1s和1min时钟脉冲的特殊辅助继电器。
（2）线圈型由用户程序驱动线圈后PLC执行特定的动作。例如：
M8033：若使其线圈得电，则PLC停止时保持输出映象存储器和数据寄存器内容。
M8034：若使其线圈得电，则将PLC的输出全部禁止。
M8039：若使其线圈得电，则PLC按D8039中指定的扫描时间工作。
2.5三菱FX系列PLC输出继电器（Y）
输出继电器是用来将PLC内部信号输出传送给外部负载（用户输出设备）。输出继电器线圈是由PLC内部程序的指令驱动，其线圈状态传送给输出单元，再由输出单元对应的硬触点来驱动外部负载。
每个输出继电器在输出单元中都对应有维一一个常开硬触点，但在程序中供编程的输出继电器，不管是常开还是常闭触点，都可以无数次使用。
FX系列PLC的输出继电器也是八进制编号其中FX2N编号范围为Y000~Y267（184点）与输入继电器一样，基本单元的输出继电器编号是固定的，扩展单元和扩展模块的编号也是按与基本单元最靠近开始，顺序进行编号。
2.6三菱FX系列PLC输入继电器（X）
输入继电器与输入端相连，它是专门用来接受PLC外部开关信号的元件。PLC 通过输入接口将外部输入信号状态（接通时为“1”，断开时为“0”）读入并存储在输入映象寄存器中。
FX系列PLC的输入继电器以八进制进行编号，FX2N输入继电器的编号范围为X000~X267（184点）。注意，基本单元输入继电器的编号是固定的，扩展单元和扩展模块是按与基本单元最靠近开始，顺序进行编号。例如：基本单元FX2N-64M 的输入继电器编号为X000~X037（32点），如果接有扩展单元或扩展模块，则扩展的输入继电器从X040开始编号。
3. 硬件电路设计及软件设计
3.1控制系统I/O点及地址分配
输入(I) 输出(O)
元件功能信号地址元件功能信号地址
按钮SB1 程序启动X0
灯L1~L7
组成流
水灯效果
Y0~Y7
按钮SB2 程序停止X1
3.2电气控制系统原理图
3.3时序图
3.4梯形图
3.5指令表
0 LD X000
1 OR M0
2 ANI X001
3 ANI X002
4 OUT M0
5 LD M0
6 ANI T6
7 OUT T0 K30
10 LD T0
11 OUT T1 K30
14 LD T1
15 OUT T2 K30
18 LD T2
19 OUT T3 K30
22 LD T3
23 OUT T4 K30
26 LD T4
27 OUT T5 K30
30 LD T5
31 OUT T6 K30
34 LD M0
35 ANI T0
36 OUT Y000
37 LD T0
38 ANI T1
39 OUT Y001
40 LD T1
41 ANI T2
42 OUT Y002
43 LD T2
44 ANI T3
45 OUT Y003
46 LD T3
47 ANI T4
48 OUT Y004
49 LD T4
50 ANI T5
51 OUT Y005
52 LD T5
53 ANI T6
54 OUT Y006
55 END
4.系统调试
（1）将梯形图程序输入到计算机，检查电源正确无误。
(2）对程序进行调试运行。
(3）将L0，L1，L2，L3，L4，L5，L6一一对应的输出端口Y0--Y6,接入PLC的输出端口。
（4）接通PLC电源后，将PLC置RUN状态，观察流水灯的变化情况（如下图）。
Y0输出时的系统仿真图
Y1输出时的系统仿真图
Y2输出时的系统仿真图
课程设计任务书 题目:基于plc控制的流水灯课程设计专业：电气工程及其自动化 姓名: 胡进森 学号: 1002120121 班级: 10级电气工程（1）班 完成期限：2013年05月25日 指导教师签名： 课程负责人签名： 2013年04月15日
课程设计说明书 题目：基于plc控制的流水灯课程设计 姓名：胡进森 院（系）：机电工程学院 专业班级：10级电气工程一班 学号：10102120121 指导教师：张国栋李好丽 成绩： 时间：2013 年05 月20 日至2013 年05 月25 日
目录 摘要 (1) 1.绪论 (3) 1.1 引言 (3) 1.2 采用流水灯的意义和目的 (3) 1.3 本次设计的主要内容 (3) 2. 流水灯系统的主要硬件设备的介绍 (4) 2.1可编程控制器的发展历史 (4) 2.1.1 可编程控制器的定义 (4) 2.1.2 可编程控制器的特点 (5) 2.1.3 PLC的基本结构和工作原理 (5) 2.2三菱FX系列PLC计数器（C） (9) 2.2.1内部计数器 (9) 2.2.2高速计数器（C235～C255） (9) 2.3三菱FX系列PLC定时器（T） (10) 2.3.1 通用定时器 (10) 2.3.2 积算定时器 (10) 2.4三菱FX系列辅助继电器（M） (10) 2.4.1通用辅助继电器（M0～M499） (11) 2.4.2断电保持辅助继电器（M500～M3071） (11) 2.4.3特殊辅助继电器 (11) 2.5三菱FX系列PLC输出继电器（Y） (11) 2.6三菱FX系列PLC输入继电器（X） (12) 3. 硬件电路设计及软件设计 (12) 3.1控制系统I/O点及地址分配 (12) 3.2电气控制系统原理图 (12) 3.3时序图 (13) 3.4梯形图 (13) 3.5指令表 (15) 4.系统调试 (16) 5.设计总结 (19) 6.参考文献 (21)
1、用SP定时器设计的流水灯第一：程序流程
第二：程序设计实现
第三：输入输出接口 第四：程序说明 当总开关I0.0按下时，T1定时器开始工作，同时T1常闭开关断开，T1常开开关接上，Q0.1工作，当T1定时时间到，T1常闭开关接上，T1常开开关断开；T2定时器开始工作，同时T2常闭开关断开，T2常开开关接上，Q0.2工作，当T2定时时间到，T2常闭开关接上，T2常开开关断开；T3定时器开始工作，同时T3常闭开关断开，T3常开开关接上，Q0.3工作，当T3定时时间到，T3常闭开关接上，T3常开开关断开；Q1.0开始工作，同时Q1.0常闭开关断开，T1、T2、T3断开，Q1.0断开不工作，Q1.0常闭开关接上，T1又开始工作，因此实现的循环，即可实现流水灯的功能。
2、用SE定时器设计的流水灯第一：程序流程
第二：程序设计实现
第三：输入输出接口 第四：程序说明 当总开关I0.0按下时，T1定时器开始工作，同时T1常闭开关断开，T1常开开关接上，Q0.1工作，当T1定时时间到，T1常闭开关接上，T1常开开关断开；T2定时器开始工作，同时T2常闭开关断开，T2常开开关接上，Q0.2工作，当T2定时时间到，T2常闭开关接上，T2常开开关断开；T3定时器开始工作，同时T3常闭开关断开，T3常开开关接上，Q0.3工作，当T3定时时间到，T3常闭开关接上，T3常开开关断开；Q1.0开始工作，同时Q1.0常闭开关断开，T1、T2、T3断开，Q1.0断开不工作，Q1.0常闭开关接上，T1又开始工作，因此实现的循环，即可实现流水灯的功能。 第五：特别说明 SE与SP定时器的功能基本上是一样的，但是SE定时器与SP定时器有一个不同的就是，SP定时器工作时，要一直给高电平，但是SE定时器不用，只要有一个上升沿触发定时器进行定时，在定时期间，如果脉冲突然变成低电平，定时器也会一直定时，直到定时结束。
自主创新实践报告 设计题目P LC在流水灯中的应用 学生姓名 专业 班级 指导教师
目录 第一章绪论 (2) 1.1引言 (2) 1.2采用流水灯的意义和目的 (2) 1.3本次设计的主要内容 (2) 第二章主要硬件设备的介绍 (3) 2.1可编程控制器的发展历史 (3) 2.1.1可编程控制器的定义 (4) 2.1.2可编程控制器的特点 (4) 2.1.3PLC的基本结构和工作原理 (5) 2.2西门子S7-200的硬件组成 (8) 第三章电路及软件设计 (10) 3.1硬件电路设计 (10) 3.1.1流水灯分布图 (10) 3.1.2控制系统I/O点及地址分配 (10) 3.2软件设计 (11) 3.2.1梯形图 (11) 3.2.2指令表 (19) 第四章系统调试 (21) 4.1系统的连接与运行 (21) 4.2流水灯闪烁 (21) 4.3流水灯的调试 (22) 总结 (23)
第一章绪论 1.1引言 随着改革的不断深入,社会主义市场经济的不断繁荣和发展,各大中小城市都在进行亮化工程。企业为宣传自己企业的形象和产品,均采用广告手法之一:流水灯广告屏来实现这一目的.当我们夜晚走在大街上,马路两旁各色各样的广告灯均可以见到,一种是采用流水灯管做成的各种形状和多中彩色的灯管,另一种为日光等管或白炽灯管作为光源,另配大型广告语或宣传画来达到宣传的效果。这些灯的亮灭,闪烁时间及流动方向等均可以通过PLC 来达到控制的要求。可编程控制器PLC：英文全称Programmable Logic Controller,中文全称为可编程逻辑控制器，是一种数字运算操作的电子系统，专为在社会环境应用而设计的。它采用一类可编程的存储器，用于其内部存储程序，执行逻辑运算,顺序控制，定时，计数与算术操作等面向用户的指令，并通过数字或模拟式输入/输出控制各种类型的机械或生产过程.作为自动控制装置的核心,它具有功能强,可靠性高等诸多优点。该装置可以完成各种指令系统训练以及多种控制对象的程序设计训练。 1.2采用流水灯的意义和目的 随着社会市场经济的不断发展，各种装饰流水灯，广告流水灯越来越多的出现在城市中。在大型的晚会现场，流水灯更是不可缺少的一道景观。小型的流水灯多为采用霓虹灯管和各种各样和多种彩色的灯管，或是以日光灯，白炽灯做为光源。而现代生活中大型楼宇的轮廓装饰或大型晚会的灯光布景，由于其变化多，功率大数字电路则不能胜任。针对PLC日益日益得到广泛应用的现状，本文介绍PLC在不同变化类型的流水灯控制中的应用，灯的亮灭，闪烁时间及流动的控制均通过PLC来达到控制要求。 1.3本次设计的主要内容 本次设计要求我利用在学校学的PLC知识，应用于流水灯控制系统中。通过本次设计，让我掌握如何应用PLC来设计一套流水灯自动控制的系统的方法以及设计中对PLC机型的选择，PLC输入/输出点数的选择和PLC程序的编制，为我们今后今进入社会工作，打下一定基础。本次设计是用PLC来控制流水灯。PLC控制流水灯是根据一定的变化方式和周期进行程序的编写，变化灯随着时间变化灯的亮灭也随之变化。其特点是在整个工作过程中周期性的花样变化，但频率不高。

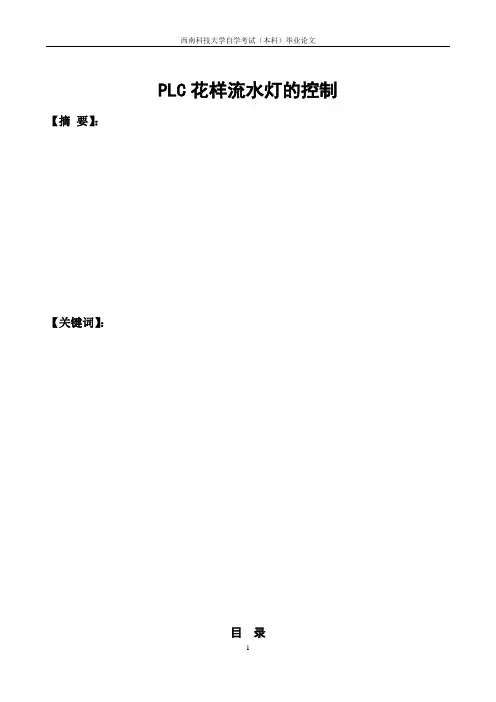

PLC花样流水灯的控制 西南科技大学自学考试(本科)毕业论文 PLC花样流水灯的控制【摘要】: 【关键词】: 1 西南科技大学自学考试(本科)毕业论文 目录 一、课程设计目的的 (2) 二、课程设计题目和要求............................................. .... 2 三、设计内容 (2) (一)PLC的介绍 (2) (二) PLC的特点及运用 (4) (三)PLC工作原理 (6) (四)、PLC的I/O地址分配 (7) (五) 外部PLC接线图 (7) (六) PLC主程序的设计 (8)
(七) 花样1 子程序 (11) (八)花样2子程序 (11) ( 九) 花样3子程序 (11) (十)控制系统测试与分析................................................13 四、设计总结............................................................13 参考书目................................................................16 附录.. (17) 2 西南科技大学自学考试(本科)毕业论文 一、课程设计目的 在现代生活中，彩灯作为一种装饰，既可以增强人们的感观，起到广告宣传的 作用，又可以增添节日气氛，为人们的生活增添亮丽，用在舞台上增强晚会灯光效果。随着科学技术的发展以及人民生活水平的提高，人们对于彩灯的要求越来越高，另一方面，随着电子技术的发展，应用系统向着小型化、快速化、大容量、重量轻的方向发展，PLC技术的应用引起电子产品及系统开发的巨大变革。梯形图语 言作为可编程逻辑器件的标准语言描述能力强，覆盖面广，抽象能力强，在实际应用中越来越广泛。于是，人们开始追求贯彻整个系统设计的自动化，可以从繁重的设计工作中彻底解脱出来，把精力集中在创造性的方案与概念构思上，从而可以提高设计效率，缩短产品的研制周期。整个过程通过PLC自动完成，大大减轻了设计人员的工作强度，减少了出错的机会，并且提高了设计质量。为了便于学生掌握
PLC花样流水灯的控制【摘要】： 【关键词】： 目录
一、课程设计目的的 (2) 二、课程设计题目和要求............................................. . (2) 三、设计内容 (2) （一）PLC的介绍 (2) (二) PLC的特点及运用 (4) （三）PLC工作原理 (6) （四）、PLC的I/O地址分配 (7) (五) 外部PLC接线图 (7) (六) PLC主程序的设计 (8) (七) 花样1 子程序 (11) （八）花样2子程序 (11) ( 九) 花样3子程序 (11) （十）控制系统测试与分析 (13) 四、设计总结 (13) 参考书目 (16) 附录 (17) 一、课程设计目的
在现代生活中，彩灯作为一种装饰，既可以增强人们的感观，起到广告宣传的作用，又可以增添节日气氛，为人们的生活增添亮丽，用在舞台上增强晚会灯光效果。随着科学技术的发展以及人民生活水平的提高，人们对于彩灯的要求越来越高，另一方面，随着电子技术的发展，应用系统向着小型化、快速化、大容量、重量轻的方向发展，PLC技术的应用引起电子产品及系统开发的巨大变革。梯形图语言作为可编程逻辑器件的标准语言描述能力强，覆盖面广，抽象能力强，在实际应用中越来越广泛。于是，人们开始追求贯彻整个系统设计的自动化，可以从繁重的设计工作中彻底解脱出来，把精力集中在创造性的方案与概念构思上，从而可以提高设计效率，缩短产品的研制周期。整个过程通过PLC自动完成，大大减轻了设计人员的工作强度，减少了出错的机会，并且提高了设计质量。为了便于学生掌握PLC 变成设计，因此需要设计一个霓虹灯闪烁控制系统。由此引入流水灯的花样控制 二、课程设计题目和要求
工厂电气及PLC技术课程实践报告 姓名： 学号： 专业：10电气工程及其自动化 指导教师： 成绩： 日期： 2012.6.19
PLC循环控制流水灯 姓名：王坤杰学号：101103063 班级：10自动化指导老师：辛宇 一、控制要求： 1、闭合X0（第一次按下X0），开始流水灯。 2、流水灯循环样式：以两个为一组依次亮，每组亮的时间为一秒。即闭合X0后，Y0、Y1亮一秒灭，接着Y2、Y3亮一秒灭，接着Y4、Y5亮一秒灭，再接着Y6、Y7亮一秒灭。 3、关断X0（第二次按下X0），所有灯灭，停止流水灯。 二、PLC的I/O分配表： PLC的I/O分配表如表1-1： 表1-1：PLC的I/O分配表 输入输出 PLC端注释PLC端注释 X0 启动、停止按钮Y0 第一组灯 Y1 Y2 第二组灯 Y3 Y4 第三组灯 Y5 Y6 第四组灯 Y7 三、PLC流水灯循环控制外部连线图： PLC外部连线图如图1-1所示。
图1-1：PLC外部连线图 四、流水灯的梯形图： 流水灯的梯形图如图1-2所示。 图1-2：流水灯的梯形图
五、PLC流水灯的指令表 表1-2：指令表 ST X0 PSHS AN/ T3 PSHS TMX 0 K 10 RDS AN/ T0 OT Y0 POPS AN/ T0 OT Y1 RDS AN T0 PSHS TMX 1 K 10 RDS AN/ T1 OT Y2 POPS AN/ T1 OT Y3 RDS AN T1 PSHS TMX 2 K 10 RDS AN/ T2 OT Y4 POPS AN/ T2 OT Y5 POPS AN T2 PSHS TMX 3 K 10 RDS AN/ T3 OT Y6 POPS AN/ T3 OT Y7 ED 六、流水灯的时序图 流水灯的时序图如图1-3所示。
基于WinPAC的流水灯实验 实验目的 1、掌握PLC编程的基本流程，学会在ISaGRAF环境下编程和仿真。 2、学会在ISAGRAF创建工程、下载程序、调试方法。 3、掌握Ladder Diagram（LD）语言的语法和各种符号的含义，以及掌握ISAGRAF提供的相关功能函数的用途。 3、在以上基础上编写一个简单的流水灯程序。 实验器材 泓格WinPAC控制器、i_87096继电器输出模块 实验原理 ISaGRAF下可编程控制器PLC（Programmable Logic Controller）开发语言有SFC语言、FC语言、FBD语言、梯形图（Ladder Diagram以下简称LD）、ST语言、IL语言等，但是LD语言凭借其直观、易上手、与真实控制电路相似的独特优点成为大多数PLC开发者首选语言。LD是电路逻辑的一种图表表示法，它把contacts（输入）与coils线圈（输出）组合在一起，是真实控制电路的图形语言表达。 本实验是采用泓格WinPAC控制器和i_87069数字输出模块采用LD语言和ST语言结合来控制LED0~LED78个LED灯顺序点亮实现简单的流水灯效果。 图1实验模块电路图
程序 图2LD语言程序 图3ST语言程序 程序控制逻辑 对照图2、图3程序开始产生周期为1s的闪烁信号，并将闪烁信号赋值给SW1布尔变量。 SW1每一个上升沿COUNTER从0自加1，当COUNTER值达到8的时候复位COUNTER。 ST程序里面通过CASE条件判断COUNTER的值来控制8通道LED的状态。（COUNTER的值与LED 状态对应参见下表1） COUNTER8通道LED状态 0仅LED0亮 1仅LED1亮 2仅LED2亮 3仅LED3亮 4仅LED4亮 5仅LED5亮 6仅LED6亮 7仅LED7亮
基于P L C 的彩灯控制
目录 课程设计任务书 (1) 引言 (2) 一 PLC的定义及发展 (3) 二系统分配 (6) 2.1 硬件分配图 (6) 2.2 软件分配图 (7) 三方案设计 (8) 3.1顺序工程图 (8) 3.2程序运行步骤 (9) 四总结 (10) 参考文献 (11)
基于PLC的彩灯控制 一、控制要求： 系统启动后，L1、L5同时亮0.5s，然后熄灭0.5s；之后L2、L8同时亮0.5s,然后熄灭0.5s；接着L3、L7同时亮0.5s，然后熄灭0.5s；最后L4、L6同时亮0.5s，然后熄灭0.5s，按照此方式循环5次后再逆向闪烁5次，并循环。 二、设计任务 1.设计出硬件系统的结构图、接线图； 2.系统有启动、停止功能； 3.运用功能指令进行PLC控制程序设计； 4.程序结构与控制功能自行创新设计； 5.进行系统调试，实现上述功能。
引言 随着社会市场经济的不断繁荣和发展，各种装饰彩灯、广告彩灯越来越多地出现在城市中。在大型晚会的现场，彩灯更是成为不可缺少的一道景观。小型的彩灯多为采用霓虹灯管做成各种各样和多种色彩的灯管，或是以日光灯、白炽灯作为光源，另配大型广告语、宣传画来达到效果。这些灯的控制设备多为数字电路。而在现代生活中，大型楼宇的轮廓装饰或大型晚会的灯光布景，由于其变化多、功率大，数字电路则不能胜任。针对PLC日益得到广泛应用的现状，本文介绍PLC在不同变化类型的彩灯控制中的应用，灯的亮灭、闪烁时间及流动 方向的控制均通过PLC来达到控制要求。在彩灯的应用中，装饰灯、广告灯、布景灯的变化多种多样，但就其工作模式，可分为三种主要类型：长明灯、流水灯及变幻灯。长明灯的特点是只要灯投入工作，负载即长期接通，一般在彩灯中用以照明或衬托底色，没有频繁的动态切换过程，因此可用开关直接控制，不需经过PLC控制。流水灯负载变化频率高，变换速度快，使人有眼花缭乱之感，分为多灯流动、单灯流动等情形。变幻灯则包括字形变化、色彩变化、位置变化等，其主要特点是在整个工作过程中周期性地花样变化，但频率不高。流水灯及变幻灯均适宜采用PLC控制。 关键词：PLC 循环控制
目录 第一章绪论 (3) 1.1 前言 (3) 1.1流水灯系统的意义、现状及要求 (4) 1.1.2 技术现状 (5) 1.2彩灯的发展 (6) 1.2.1 彩灯的最初来源 (6) 1.2.2 彩灯给城市带来的五彩缤纷 (6) 1.3PLC的发展前景及趋势 (7) 1.4PLC的定义及特点 (11) 第2章硬件电路的设计 (12) 2.1流水灯电路的设计 (13) 2.2开关电路的设计 (14) 第3章软件设计 (15) 3.1软件设计的方案 (11) 3.2PLC结构 (14) 3.3工作原理 (15) 3.4编程语言 (16) 3.5S7-200的指令系统 (19) 3.6流水灯的工作要求 (18) 3.7梯形图 (22) 结束语 (41) 致谢 (42) 参考文献 (43)
PLC控制流水灯系统的设计 [摘要]本次毕业设计是应用S7-200 PLC流水灯设计的硬件电路，并利用OB1的梯形图控制程序设计。通过控制S7－200 PLC的定时继电器的功能 来实现各彩灯按一定的规律点亮和熄灭。接通延迟定时器SD的特点（如 果RLO有正跳沿，则接通延迟定时器启动指令，以设定的时间值启动 指令的定时器）。这种控制电路结构简单，可靠性高，应用性强；软 件程序适应范围广，对各彩灯按一定的规律点亮和熄灭的控制，只需 要改变相应的定时器的时间接通即可。
第一章绪论 前言 随着科技的飞速发展，无论在日常生活中，还是在工农业发展中，PLC具有广泛的应用。PLC的一般特点：抗干扰能力强，可靠性极高、编程简单方便、使用方便、维护方便、设计、施工、调试周期短、易于实现机电一体化。PLC总的发展趋势是：高功能、高速度、高集成度、大容量、小体积、低成本、通信组网能力强。 本次毕业设计是应用S7-200 PLC流水灯设计的硬件电路，并利用OB1的梯形图控制程序设计。通过控制S7－200 PLC的定时继电器的功能来实现各彩灯按一定的规律点亮和熄灭。接通延迟定时器SD的特点（如果RLO有正跳沿，则接通延迟定时器启动指令，以设定的时间值启动指令的定时器）。这种控制电路结构简单，可靠性高，应用性强；软件程序适应范围广，对各彩灯按一定的规律点亮和熄灭的控制，只需要改变相应的定时器的时间接通即可。
《电气控制与可编程控制器》课程设计说明书 题目：霓虹灯显示的PLC控制系统 专业：电气工程及其自动化 班级：电气1011 姓名：蒋洪彬 学号：1020117109 苏州科技学院 电子与信息工程学院
目录 1设计说明书 (1) 1.1设计目的 (1) 1.2设计任务 (1) 1.3设计内容与要求 (2) 1.4PLC的选择 (2) 1.5I/O分配表 (3) 1.6I/O接线图 (4) 1.7霓虹灯显示控制系统程序 (5) 1.8霓虹灯控制系统原理及框图 (23) 2设计小节 (24) 3参考文献 (25)
1设计说明书 1.1设计目的 本课程设计是装卸料小车PLC控制设计，传统的运料小车大都是继电器控制。而继电器控制有着接线繁多，故障率高且维护维修不易等缺点。装卸料采用PLC控制，体积小，重量轻，控制方式灵活，可靠性高，操作简单，维修容易。使用该设计不仅准确安全可靠，而且提高了劳动生产率，降低工人劳动强度，具有较好的经济效益和社会效益。可编程控制器PLC以其丰富的I/O接口模块，高可靠性，可以在装卸料控制系统的设计中起到十分重要的作用。 PLC不仅可以实现逻辑控制，顺序控制，定时，计时，算数运算，数据处理数据通信等功能，并且具有处理分支，中断，自诊断的能力。逻辑控制功能通过软件编程实现，柔性强，控制功能多，控制线路大大简化。PLC可以使用通用的个人计算机作为图形编辑器，用于在线或离线开发用户程序使用在线对PLC 进行各种操作，并且可以在线实时监控用户的执行状态。它提供三种编程语言，即梯形图LAD，语句表STL及功能块FBD,每种语言都有自己的特点。梯形图LAD 是在继电器接触器控制基础上演变而来的，是一种的图形化的编程语言，编程人员几乎不必具备计算机的基础知识，不必考虑PLC内部的机构原理，只要有继电器接触器的基础，就能在很短的时间内掌握梯形图LAD的使用和编程方法。 作为目前国内控制市场上的主流控制器，PLC在市场、技术、行业影响等方面有着重要的作用，随着PLC的不断发展和革新，生产线的运输控制也将得到不断的改善和生产率的不断提高，利用PLC控制来代替继电器控制已是大势所趋。 1.2设计任务 1.PLC的介绍及选型，电气原理图； 2.程序（包括注释）、框图、时序图、I/O接线图等； 3．有关的说明及调试小结等； 4.编写设计说明书、使用说明书和设计小结。
设计题目彩灯广告屏的PLC控制堡装生产线的PLC控制交通信号灯控制 所在系电气学院 姓名 学号 任课老师 专业 2013年7月 10 日 目录 1.任务描述和控制要求说明---------------------------------- 1.1任务描述-------------------------------------------- 1.2控制要求说明---------------------------------------- 2.硬件选型------------------------------------------------ 2.1PLC的优点------------------------------------------- 2.2输入输出点数的确定---------------------------------- 2.3PLC的选型------------------------------------------- 2.4硬件配置-------------------------------------------- 3.地址分配及I/O连接图------------------------------------ 3.1地址分配--------------------------------------------
3.2I/O连接图------------------------------------------- 3.3灯光布局示意图------------------------------------- 4.调试说明及注意事项------------------------------------- 4.1调试说明------------------------------------------- 4.2注意事项------------------------------------------- 参考文献-------------------------------------------------

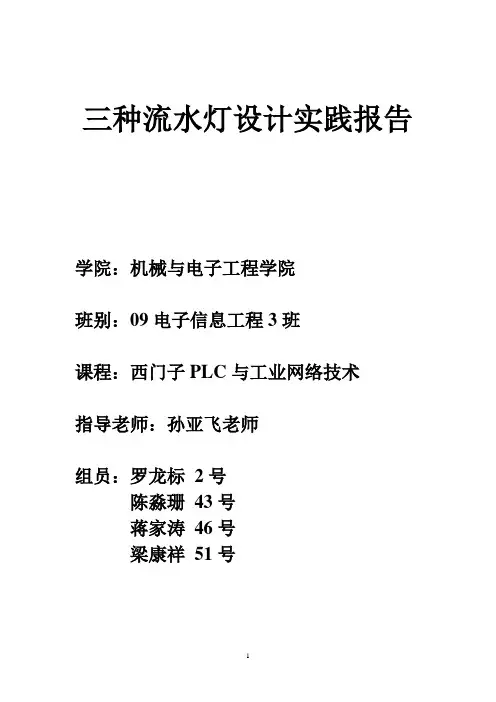

三种流水灯设计实践报告 学院：机械与电子工程学院 班别：09电子信息工程3班 课程：西门子PLC与工业网络技术 指导老师：孙亚飞老师 组员：罗龙标2号 陈淼珊43号 蒋家涛46号 梁康祥51号
