161. EMF（电磁场分析中计算沿路径的电动势和电压降）
162. EMID，Key，Edges（增加或删除中间节点）
163. EMODIF，IEL，STLOC，I1，I2，I3，I4，I5，I6，I7，I8（调整单元坐标系方向）164. EMORE，Q，R，S，T，U，V，W，X（单元节点超过个时，在E命令后使用）165. EMUNIT, Lab, V ALUE(定义磁场单位)
166. EN，IEL，IJ，K，L，M，N，O，P（通过节点生成指定单元）
167. ENGEN，IINC，ITIME，NINC，IEL1，IEL2，IEINC，MINC，TINC，RINC，CINC，SINC，DX，DY，DZ（元素复制：用户自己进行编号）
168. ENORM，ENUM（重新定义壳单元的法线方向）
169. ENSYM，IINC，--，NINC，IEL1，IEL2，IEINC（镜像生成新单元：用户自己进行编号）
170. EPLOT（元素显示）
171. ERASE（擦除当前图形窗口显示的内容）
172. EREFINE，NE1，NE2，NINC，LEVEL，DEPTH，POST，RETAIN（将单元附近的单元网格细化）
173. ERESX，Key（控制单元积分点解的外推方式）
Key=DEFA（线形材料单元节点解由积分点解外推得到）
YES（节点解由积分点解外推得到）
NO（节点解由积分点解拷贝得到）
174. ERNORM，Key（定义是否进行误差估计）
175. ERRANG，EMIN，EMAX，EINC（从文件读入单元数据）
176. ESEL, Type, Item, Comp, VMIN, VMAX, VINC, KABS（选择单元子集）
177. /ESHAPE，SCALE（显示单元形状）
178. ESIZE，SIZE，NDIV（指定线划分单元的默认数目）
179. ESLA, Type（选择已选面上的单元）
180. ESLL, Type（选择已选线上的单元）
181. ESLN, Type, EKEY, NodeType（选择已选节点上的单元）
182. ESORT，Item，Lab，ORDER，KABS，NUMB（对单元数据指定新的排序方式）183. ESURF，XNODE，Tlab，Shape（在既有单元表面生成表面单元）
184. ESYM，--，NINC，IEL1，IEL2，IEINC（镜像生成新单元：自动编号）
185. ESYS，KCN（定义单元坐标系。【注】只能通过局部坐标系定义）
186. ET，ITYPE，Ename，KOPT1，KOPT2，KOPT3，KOPT4，KOPT5，KOPT6，INOP R（定义单元）
【注】KOPT1～KOPT6为元素特性编码，BEAM3的KOPT6=1时，表示分析后的结果可输出节点的力或力矩。
187. ETABLE，Lab，Item，Comp（将单元某项结果作成表格）
【注】Lab为字段名，最多8个字符；Item，Comp分别为单元输出表中的名称和分量。
ETABLE，ERAS（删除单元表）
ETABLE，Lab，ERAS（删除单元表中数据项）
188. ETLIST，ITYPE1，ITYPE2，INC（列表显示模型中使用的单元类型）
356. NSCALE，INC，NODE1，NODE2，NINC，RX，RY，RZ（比例缩放原有节点生成新节点）
357. NSEL，Type，Item，Comp，VMIN，VMAX，VINC，KABS（节点的选择）
【注】选择方式Type=S（选择一组节点为Active的节点）、R（在现有的Active节点中，再选择某些节点为Active节点）、A（再选择某些节点，加入现有Active节点中）、U（在现有Active节点中，排除某些节点）、ALL（全部）；
资料卷标Item=NODE（用节点号码选取）、LOC（用节点坐标选取）；
Comp=无（Item=NODE）、X（Y、Z）（表示节点X（Y、Z）坐标为准，当Item=LOC）。358. NSLL，Type，NKEY（选择与所选线相关得节点）
【注】NKEY=0（仅选择所选线内部的节点）、1（选择所有节点包括关键点上的节点）。359. NSORT，Item，Comp，ORDER，KABS，NUMB，SEL（为节点数据指定新的排序方式）
360. NSUBST，NSBSTP，NSBMX，NSBMN，Carry（直接指定子步数）
361. NSYM，Ncomp，INC，NODE1，NODE2，NINC（通过镜像既有节点生成新节点）362. /NUMBER，NKEY（设置显示实体编号时，编号与颜色是否一起显示）
363. NUMCMP，Label（压缩编号消除空号）
364. NUMMEG，Label，TOLER，GTOLER，Action，Switch（合并重复项）
365. NUMOFF，Label，V ALUE（设置编号偏差值）
366. NUMSTR，Label，V ALUE（设置起始编号）
367. NUSORT（恢复最初的节点数据排序方式）
368. NWPA VE，N1，N2，N3，…，N8，N9（将一组节点中间位置作为工作平面原点）369. NWPLAN，WN，NORIG，NXAX，NPLAN（通过三个节点定义工作平面）
370. NWRITE，Fname，Ext，--，KAPPND（将节点数据写入到一文件中）
371. OMEGA，OMEGAX，OMEGAY，OMEGAZ，KSPIN（定义结构等速旋转负荷效应）
372. OUTPR，Item，FREQ，Cname（控制输出文件的记录内容）
【注】在SOLVE之前，欲选择结果的内容Item=ALL（全部）、NOSL（节点自由度结果、B ASIC（系统默认）；负载的次数FREQ=ALL（最后负载）。
373. /OUTPUT，Fname，Ext，--，Loc（求解之前将求解信息写入文件或输出到屏幕）374. OUTRES, Item，FREQ，Cname（控制数据库和结果文件中的记录内容）
【注】欲选择结果的内容Item=ALL（系统默认）；负载的次数FREQ=LAST（最后负载）。375. PADELE，DELOPT（删除路径）
376. /PAGE，ILINE，ICHAR，BLINE，BCHAR（定义输出时列表和屏幕页的尺寸）377. PAGET，PARRAY，POPT（将路径数据保存到预先定义好的数组中）
378. PAPUT，PARRAY，POPT（从数组中恢复路径及路径中的数据）
379. PARESU，Lab，Fname，Ext，--（从文件中恢复路径及路径中的数据）
380. PASA VE，Lab，Fname，Ext，--（将路径上的数据保存到文件中）
381. PA TH，NAME，nPts，nSets，nDiv（定义路径属性）
PATH，STATUS（查看所定义的路径）
382. /PBC，Item，--，Key，MIN，MAX，ABS（显示边界条件符号和数值）
383. /PBF，Item，--，KEY（在图形上显示体载荷）
384. PCALC，Oper，LabR，Lab1，Lab2，FACT1，FACT2，CONST（路径上数据的数学运算）
【注】Oper=ADD（加）、MULT（乘）、DIV（除0、EXP（幂）、DERI（微分）、INTG（积分）、（自然对数）、SIN（正玄）、COS（余玄）、ASIN（反正玄）、ACOS（反余玄）
385. PCIRC，RAD1，RAD2，THETA1，THETA2（以工作平面圆点为中心生成圆或环行面）
291. LINL，NL1，NL2，…NL8，NL9（被选线的交集）
292. LINP，NL1，NL2，…NL8，NL9（线集两两相交）
293. LINV，NL，NV（线体相交）
294. LLIST，NL1，NL2，NINC，Lab（列表显示线信息）
【注】Lab=HPT时，显示线上硬点信息。
295. LMATRIX，Symfac，Coilname，Curname，Indname（计算任一导体的自感应矩阵）296. LMESH，NL1，NL2，NINC（划分线生成线单元）
297. LOCAL，KCN，KCS，XC，YC，ZC，THXY，THYZ，THZX，PAR1，PAR2（定义局部坐标系统）
298. LOVLAP，NL1，NL2，…，NL8，NL9（线搭接）
299. LPLOT，NL1，NL2，NINC（显示线的信息）
300. LPSCALE，NL1，NL2，NINC，RX，RY，RZ，KINC，NOELEM，IMOVE（线缩放）
301. LPTN，NL1，NL2，…，NL8，NL9（线间相互分割）
302. LREFINE，NL1，NL2，NINC，LEVEL，DEPTH，POST，RETAIN（将选定线附近的单元网格细化）
303. LREVERSE，LNUM，NOEFLIP（将线的法线方向反向）
304. LROTAT，NK1，NK2，NK3，NK4，NK5，NK6，PAX1，PAX2，ARC，NSEG（绕轴旋转生成线）
305. LSBA，NL，NA，SEPO，KEEPL，KEEPA（线减面）
306. LSBL，NL1，NL2，SEPO，KEEP1，KEEP2（线减线）
307. LSBV，NL，NV，SEPO，KEEPL，KEEPV（线减体）
308. LSBW，NL，SEPO，KEEP（工作平面分离线）
309. LSCLEAR，Lab（删除所有得载荷）
310. LSDELE，LSMIN，LSMAX，LSINC（删除载荷步文件）
311. LSEL，Type，Item，Comp，VMIN，VMAX，VINC，KSWP（选择线）
【注】Item =HPT时，选择包含硬点的线。
312. /LSPEC，LCOLOR，LINSTL，XLNWID（定义线注释属性）
313. LSREAD，LSNUM（读入载荷步文件）
314. LSSOLVE，LSMIN，LSMAX，LSINC（顺序读取载荷步文件求解）
315. LSTR，P1，P2（两点间生成直线）
316. LSWRITE，LSNUM（将载荷步写入文件）
317. /LSYMBOL，X，Y，SYMANG，SYMTYP，SYMSIZ，KEYBMP（使用符号注释）318. LSYMM，Ncomp，NL1，NL2，NINC，KINC，NOELEM，IMOVE（线镜像）319. LTAN，NL1，P3，XV3，YV3，ZV3（生成直线与已知直线相切）
320. LWPLAN，WN，NL1，RATIO（通过指定线上一点并垂直于此线定义工作平面）321. /MPLIB，R-W_opt，PATH（定义材料库路径）
322. MAGSOLV，OPT，NRAMP，CNVCSG，CNVFLUX，NEQIT，BIOT（定义磁场求解选项）
323. MAT，MAT（指定材料特性）
324. MCHECK，Lab（检查分网连接性）
325. MMF（计算沿某路径的磁动力）
326. MODMSH，Lab （实体或有限元模型的选项设定）
【注】Lab= STAT（给出当前网格划分状态）、NOCHECK（禁止模型相互对照检查）、CHE CK（恢复模型相互对照检查）、DETACH（分离有限元模型和几何实体模型）。
一学习ANSYS需要认识到的几点 相对于其他应用型软件而言，ANSYS作为大型权威性的有限元分析软件，对提高解决问题的能力是一个全面的锻炼过程，是一门相当难学的软件，因而，要学好ANSYS，对学习者就提出了很高的要求，一方面，需要学习者有比较扎实的力学理论基础，对ANSYS分析结果能有个比较准确的预测和判断，可以说，理论水平的高低在很大程度上决定了ANSYS使用水平；另一方面，需要学习者不断摸索出软件的使用经验不断总结以提高解决问题的效率。在学习ANSYS的方法上，为了让初学者有一个比较好的把握，特提出以下五点建议：（1）将ANSYS的学习紧密与工程力学专业结合起来 毫无疑问，刚开始接触ANSYS时，如果对有限元，单元，节点，形函数等《有限元单元法及程序设计》中的基本概念没有清楚的了解话，那么学ANSYS很长一段时间都会感觉还没入门，只是在僵硬的模仿，即使已经了解了，在学ANSYS之前，也非常有必要先反复看几遍书，加深对有限元单元法及其基本概念的理解。 作为工程力学专业的学生，虽然力学理论知识学了很多，但对许多基本概念的理解许多人基本上是只停留于一个符号的认识上，理论认识不够，更没有太多的感性认识，比如一开始学ANSYS时可能很多人都不知道钢材应输入一个多大的弹性模量是合适的。而在进行有限元数值计算时，需要对相关参数的数值有很清楚的了解，比如材料常数，直接关系到结果的正确性，一定要准确。实际上在学ANSYS时，以前学的很多基本概念和力学理论知识都忘得差不多了，因而遇到有一
定理论难度的问题可能很难下手，特别是对结果的分析，需要用到《材料力学》，《弹性力学》和《塑性力学》里面的知识进行理论上的判断，所以在这种情况下，复习一下《材料力学》，《弹性力学》和《塑性力学》是非常有必要的，加深对基本概念的理解，实际上，适当的复习并不要花很多时间，效果却很明显，不仅能勾起遥远的回忆，加深理解，又能使遇到的问题得到顺利的解决。 在涉及到复杂的非线性问题时（比如接触问题），一方面，不同的问题对应着不同的数值计算方法，求解器的选择直接关系到程序的计算代价和问题是否能顺利解决；另一方面，需要对非线性的求解过程有比较清楚的了解，知道程序的求解是如何实现的。只有这样，才能在程序的求解过程中，对计算的情况做出正确的判断。因此，要能对具体的问题选择什么计算方法做出正确判断以及对计算过程进行适当控制，对《计算方法》里面的知识必须要相当熟悉，将其理解运用到ANSYS的计算过程中来，彼此相互加强理解。要知道ANSYS是基于有限元单元法与现代数值计算方法的发展而逐步发展起来的。因此，在解决非线性问题时，千万别忘了复习一下《计算方法》。此外，对《计算固体力学》也要有所了解（一门非常难学的课），ANSYS对非线性问题处理的理论基础就是基于《计算固体力学》里面所讲到的复杂理论。 作为学工程力学的学生，提高建模能力是非常急需加强的一个方面。在做偏向于理论的分析时，可能对建模能力要求不是很高，但对于实际的工程问题，有限元模型的建立可以说是一个最重要的问题，而后
514. TALLOW，TEMP1，TEMP2，TEMP3，TEMP4，TEMP5，TEMP6（定义允许应力值相应的温度） 515. TB，Lab，MAT，NTEMP，NPTS，TBOPT，EOSOPT（在非线性材料属性或特殊单元输入中激活一单元表格） 516. TBDATA，STLOC，C1，C2，C3，C4，C5，C6（定义单元表格中的数据） 517. TBLIST，Lab，MAT（列表显示材料非线性特性） 518. TBPLOT，Lab，MAT，TBOPT，TEMP，SEGN（图形显示非线性材料的应力-应变曲线）519. TBPT, oper, x,y（在应力-应变曲线上定义一个点） 【注】oper: defi 定义一个点 dele 删除一个点 x,y：坐标 520. TCHG，ELEM1，ELEM2，ETYPE2（将四面体退化单元转化为非退化单元） 521. TIME，TIME（通过时间定义载荷步） 522. TIMP，ELEM，CHGBND，IMPLEVEL（对不附属于体的四面体单元进行改进） 523. /TLABEL，XLOC，YLOC，Text（使用文字注释） 524. TOFFST，VALUE（选择温度的单位） 525. TORQ2D（计算磁场中物体上的扭矩） 526. TORQC2D，RAD，NUMN，LCSYS（计算磁场中物体上环行路径的扭矩） 527. TORQSUM，Cnam1，Cnam2，…，Cnam8，Cnam9（对2-D平面问题中单元上的电磁麦克斯韦和虚功扭矩求和） 528. TORUS，RAD1，RAD2，RAD3，THETA1，THETA2（生成环体） 【注】RAD1，RAD2，RAD3中最大直径为主半径，最小为内半径，中间值为外半径。529. TRANSFER，KCNTO，INC，NODE1，NODE2，NINC（将节点模式转换到另一坐标系中）530. TREF，TREF（定义参考温度） 531. /TRIAD，Lab（控制是否显示整体坐标系标志，并对其位置进行定义） 【注】Lab=ORIG（在原点显示坐标系）、OFF（关闭显示）、LBOT（在左下角显示坐标系）、RBOT（在右下角显示坐标系）、LTOP（在左上角显示坐标系）、RTOP（在右上角显示坐标系）。532. /TRLCY，Lab，TLEVEL，N1，N2，NINC（透明显示） 533. TRPDEL，NTRP1，NTRP2，TRPINC（删除轨迹点） 534. TRPLIS，NTRP1，NTRP2，TRPINC（列表显示轨迹点信息） 535. TRPOIN，X，Y，Z，VX，VY，VZ，CHRG，MASS（定义粒子流轨迹上的点） 536. TRTIME，TIME，SPACING，OFFSET，SIZE，LENGTH（定义流动轨迹时间间隔） 537. /TSPEC，TCOLOR，TSIZE，TXTHIC，PANGLE，IANGLE（定义文字标注属性） 538. TUNIF，TEMP（定义结构中所有节点的温度）。 【注】适用于均匀温度负载时使用） 539. /TXTRE，Lab，NUM，N1，N2，NINC（为所选项选择纹理） /TXTRE，VOLU，NUM，N1，N2，NINC（为体选择纹理） /TXTRE，ON（激活纹理显示） 540. /TYPE，WN，Type（定义显示类型） 541. TYPE，ITYPE（指定单元类型） 542. /UDOC，Wind，Class，Key（指定图例栏中图例和文本在窗口中的位置） 543. UIMP，MAT，Lab1，Lab2，Lab3，VAL1，VAL2，VAL3（求解过程中修改材料特性）544. /UNITS，Label，LENFACT，MASSFACT，TIMEFACT，TEMPFACT，TOFFSET，CHARGEFACT，FORCEFACT，HEATFACT（选择单位制）
在ANSYS中，命令流是由一条条ANSYS的命令组成的一个命令组合，这些命令按照一定顺序排布，能够完成一定的ANSYS功能，这些功能一般来说通过菜单操作也能够实现（而那些命令流能够实现，菜单操作实现不了的单个命令比较少见）。以下命令是结合我自身经验，和前辈们的一些经验而总结出来的，希望对大家有帮助。 （1）．Lsel, type, item, comp, vmin, vmax, vinc, kswp选择线 type: s 从全部线中选一组线 r 从当前选中线中选一组线 a 再选一部线附加给当前选中组 au none u(unselect) inve: 反向选择 item: line 线号 loc坐标 length 线长 comp: x,y,z kswp: 0 只选线 1 选择线及相关关键点、节点和单元 （2）．Nsel, type, item, comp, vmin, vmax, vinc, kabs选择一组节点 type: S: 选择一组新节点（缺省） R: 在当前组中再选择 A: 再选一组附加于当前组 U: 在当前组中不选一部分 All: 恢复为选中所有 None: 全不选 Inve: 反向选择 Stat: 显示当前选择状态 Item: loc: 坐标 node: 节点号 Comp: 分量 Vmin,vmax,vinc: ITEM范围 Kabs: “0”使用正负号 “1”仅用绝对值 （3）．Esel, type, item, comp, vmin, vmax, vinc, kabs选择一组单元 type: S: 选择一组单元（缺省） R: 在当前组中再选一部分作为一组 A: 为当前组附加单元 U: 在当前组中不选一部分单元 All: 选所有单元 None: 全不选 Inve: 反向选择当前组 Stat: 显示当前选择状态 Item：Elem: 单元号 Type: 单元类型号

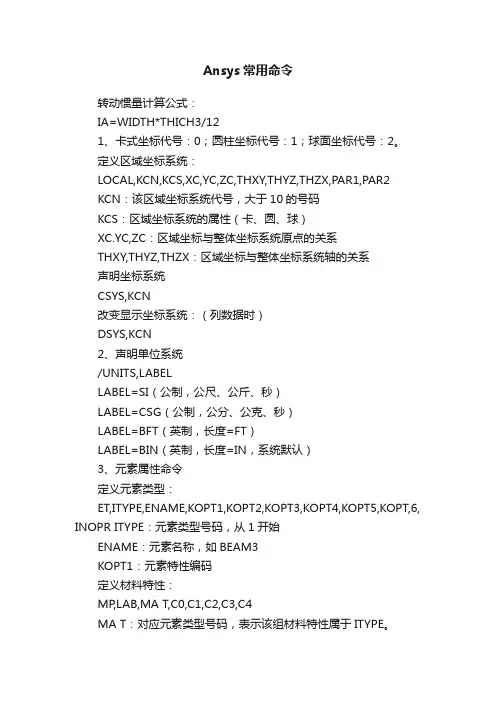

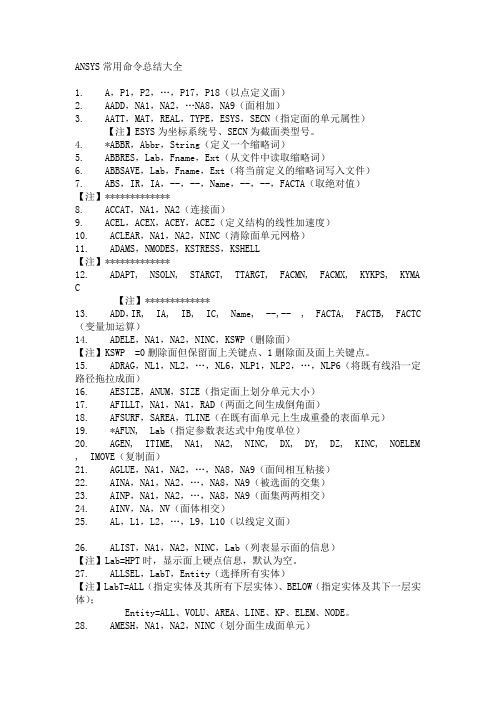

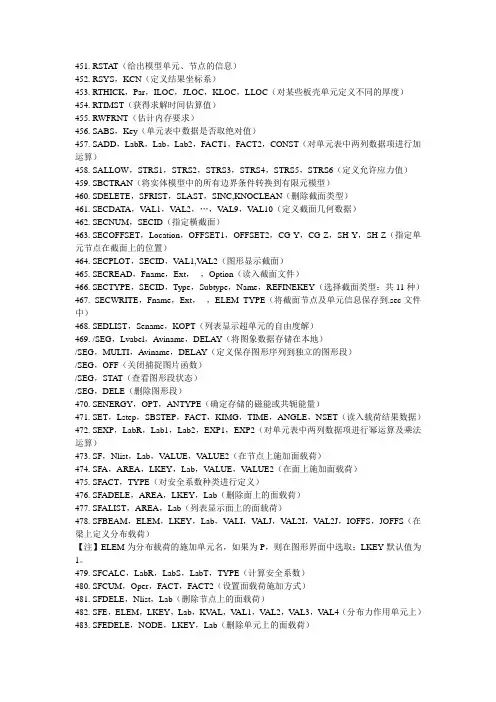

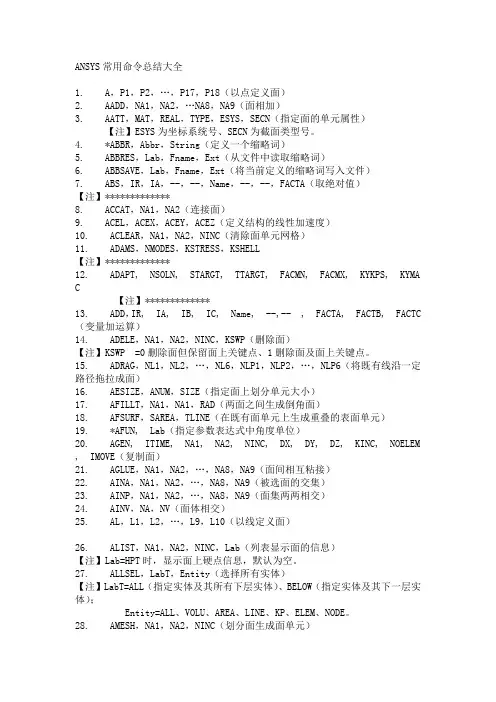

ANSYS常用命令总结大全 1. A,P1,P2,…,P17,P18(以点定义面 2. AADD,NA1,NA2,…NA8,NA9(面相加 3. AATT,MAT,REAL,TYPE,ESYS,SECN(指定面的单元属性 【注】ESYS为坐标系统号、SECN为截面类型号。 4. *ABBR,Abbr,String(定义一个缩略词 5. ABBRES,Lab,Fname,Ext(从文件中读取缩略词 6. ABBSAVE,Lab,Fname,Ext(将当前定义的缩略词写入文件 7. ABS,IR,IA,--,--,Name,--,--,FACTA(取绝对值 【注】************* 8. ACCAT,NA1,NA2(连接面 9. ACEL,ACEX,ACEY,ACEZ(定义结构的线性加速度 10. ACLEAR,NA1,NA2,NINC(清除面单元网格 11. ADAMS,NMODES,KSTRESS,KSHELL 【注】************* 12. ADAPT, NSOLN, STARGT, TTARGT, FACMN, FACMX, KYKPS, KYMAC 【注】************* 13. ADD,IR, IA, IB, IC, Name, --,-- , FACTA, FACTB, FACTC(变量加运算 14. ADELE,NA1,NA2,NINC,KSWP(删除面
【注】KSWP =0删除面但保留面上关键点、1删除面及面上关键点。 15. ADRAG,NL1,NL2,…,NL6,NLP1,NLP2,…,NLP6(将既有线沿一定路径拖拉成面 16. AESIZE,ANUM,SIZE(指定面上划分单元大小 17. AFILLT,NA1,NA1,RAD(两面之间生成倒角面 18. AFSURF,SAREA,TLINE(在既有面单元上生成重叠的表面单元 19. *AFUN, Lab(指定参数表达式中角度单位 20. AGEN, ITIME, NA1, NA2, NINC, DX, DY, DZ, KINC, NOELEM, IMOVE(复制面 21. AGLUE,NA1,NA2,…,NA8,NA9(面间相互粘接 22. AINA,NA1,NA2,…,NA8,NA9(被选面的交集 23. AINP,NA1,NA2,…,NA8,NA9(面集两两相交 24. AINV,NA,NV(面体相交 25. AL,L1,L2,…,L9,L10(以线定义面 26. ALIST,NA1,NA2,NINC,Lab(列表显示面的信息 【注】Lab=HPT时,显示面上硬点信息,默认为空。 27. ALLSEL,LabT,Entity(选择所有实体 【注】LabT=ALL(指定实体及其所有下层实体、BELOW(指定实体及其下一层实体; Entity=ALL、VOLU、AREA、LINE、KP、ELEM、NODE。
Ansys命令流 第一天 目标:熟悉ANSYS基本关键字的含义 k --> Keypoints 关键点 l --> Lines 线 a --> Area 面 v --> Volumes 体 e --> Elements 单元 n --> Nodes 节点 cm --> component 组元 et --> element type 单元类型 mp --> material property 材料属性 r --> real constant 实常数 d --> DOF constraint 约束 f --> Force Load 集中力 sf --> Surface load on nodes 表面载荷 bf --> Body Force on Nodes 体载荷 ic --> Initial Conditions 初始条件 第二天 目标:了解命令流的整体结构,掌握每个模块的标识 !文件说明段 /BATCH /TITILE,test analysis !定义工作标题 /FILENAME,test !定义工作文件名 /PREP7 !进入前处理模块标识 !定义单元,材料属性,实常数段 ET,1,SHELL63 !指定单元类型 ET,2,SOLID45 !指定体单元 MP,EX,1,2E8 !指定弹性模量 MP,PRXY,1,0.3 !输入泊松比 MP,DENS,1,7.8E3 !输入材料密度 R,1,0.001 !指定壳单元实常数-厚度...... !建立模型 K,1,0,0,, !定义关键点 K,2,50,0,,
K,3,50,10,, K,4,10,10,, K,5,10,50,, K,6,0,50,, A,1,2,3,4,5,6, !由关键点生成面 ...... !划分网格 ESIZE,1,0, AMESH,1 ...... FINISH !前处理结束标识 /SOLU !进入求解模块标识 !施加约束和载荷 DL,5,,ALL SFL,3,PRES,1000 SFL,2,PRES,1000 ...... SOLVE !求解标识 FINISH !求解模块结束标识 /POST1 !进入通用后处理器标识 ...... /POST26 !进入时间历程后处理器 …… /EXIT,SAVE !退出并存盘 以下是日志文件中常出现的一些命令的标识说明,希望能给大家在整理LOG文件时有所帮助 /ANGLE !指定绕轴旋转视图 /DIST !说明对视图进行缩放 /DEVICE !设置图例的显示,如:风格,字体等 /REPLOT !重新显示当前图例 /RESET !恢复缺省的图形设置 /VIEW !设置观察方向 /ZOOM !对图形显示窗口的某一区域进行缩放
对ansys主要命令的解释 本文给出了ansys主要命令的一些解释。 1， /PREP7 ! 加载前处理模块 2， /CLEAR,NOSTART ! 清除已有的数据, 不读入启动文件的设置(不加载初始化文件)初始化文件是用于记录用户和系统选项设置的文本文件 /CLEAR, START !清除系统中的所有数据,读入启动文件的设置/FILENAME, EX10.5 ! 定义工程文件名称 /TITLE, EX10.5 SOLID MODEL OF AN AXIAL BEARING ! 指定标题 4， F,2,FY,-1000 ! 在2号节点上施加沿着-Y方向大小为1000N 的集中力 6， FINISH ! 退出模块命令 7， /POST1 ! 加载后处理模块 8， PLDISP,2 ! 显示结构变形图,参数“2”表示用虚线绘制出原来结构的轮廓 9， ETABLE,STRS,LS,1 ! 用轴向应力SAXL的编号”LS,1”定义单元表STRS ETABLE, MFORX,SMISC,1 ! 以杆单元的轴力为内容, 建立单元表MFORX
ETABLE, SAXL, LS, 1 ! 以杆单元的轴向应力为内容, 建立单元表SAXL ETABLE, EPELAXL, LEPEL, 1 ! 以杆单元的轴向应变为内容, 建立单元表EPELAXL ETABLE,STRS_ST,LS,1 !以杆件的轴向应力“LS,1”为内容定义单元表STRS_ST ETABLE, STRS_CO, LS,1 !以杆件的轴向应力“LS,1”定义单元表STRS_CO ETABLE,STRSX,S,X ! 定义X方向的应力为单元表STRSX ETABLE,STRSY,S,Y ! 定义Y方向的应力为单元表STRSY *GET,STRSS_ST,ELEM,STEEL_E, ETAB, STRS_ST !从单元表STRS_ST中提取STEEL_E单元的应力结果，存入变量STRSS_ST; *GET, STRSS_CO,ELEM,COPPER_E,ETAB,STRS_CO”从单元表STRS_CO中提取COPPER_E单元的应力结果，存入变量STRSS_CO 10 FINISH !退出以前的模块 11, /CLEAR, START ! 清除系统中的所有数据,读入启动文件的设置 12 /UNITS, SI !申明采用国际单位制 14 /NUMBER, 2 !只显示编号, 不使用彩色 /NUMBER, 0 ! 显示编号, 并使用彩色 15 /SOLU ! 进入求解模块:定义力和位移边界条件,并求解 ANTYPE, STATIC ! 申明分析类型是静力分析(STATIC或者0)
（转）ANSYS学习也有一个来月的时间了，可是还是什么都不会！郁闷！整理了一些ANSYS 常用的命令；但深知自己的水平，还不敢保证完全正确；给大家一些参考，望指正： 1. A，P1，P2，…，P17，P18（以点定义面） 2. AADD，NA1，NA2，…NA8，NA9（面相加） 3. AATT，MAT，REAL，TYPE，ESYS，SECN（指定面的单元属性） 【注】ESYS为坐标系统号、SECN为截面类型号。 4. *ABBR，Abbr，String（定义一个缩略词） 5. ABBRES，Lab，Fname，Ext（从文件中读取缩略词） 6. ABBSAVE，Lab，Fname，Ext（将当前定义的缩略词写入文件） 7. ABS，IR，IA，--，--，Name，--，--，FACTA（取绝对值） 【注】************* 8. ACCAT，NA1，NA2（连接面） 9. ACEL，ACEX，ACEY，ACEZ（定义结构的线性加速度） 10. ACLEAR，NA1，NA2，NINC（清除面单元网格） 11. ADAMS，NMODES，KSTRESS，KSHELL 【注】************* 12. ADAPT, NSOLN, STARGT, TTARGT, FACMN, FACMX, KYKPS, KYMAC 【注】************* 13. ADD，IR, IA, IB, IC, Name, --,-- , FACTA, FACTB, FACTC（变量加运算） 14. ADELE，NA1，NA2，NINC，KSWP（删除面） 【注】KSWP =0删除面但保留面上关键点、1删除面及面上关键点。 15. ADRAG，NL1，NL2，…，NL6，NLP1，NLP2，…，NLP6（将既有线沿一定路径拖拉成面） 16. AESIZE，ANUM，SIZE（指定面上划分单元大小） 17. AFILLT，NA1，NA1，RAD（两面之间生成倒角面） 18. AFSURF，SAREA，TLINE（在既有面单元上生成重叠的表面单元） 19. *AFUN, Lab（指定参数表达式中角度单位） 20. AGEN, ITIME, NA1, NA2, NINC, DX, DY, DZ, KINC, NOELEM, IMOVE（复制面） 21. AGLUE，NA1，NA2，…，NA8，NA9（面间相互粘接） 22. AINA，NA1，NA2，…，NA8，NA9（被选面的交集） 23. AINP，NA1，NA2，…，NA8，NA9（面集两两相交） 24. AINV，NA，NV（面体相交） 25. AL，L1，L2，…，L9，L10（以线定义面） 26. ALIST，NA1，NA2，NINC，Lab（列表显示面的信息） 【注】Lab=HPT时，显示面上硬点信息，默认为空。 27. ALLSEL，LabT，Entity（选择所有实体） 【注】LabT=ALL（指定实体及其所有下层实体）、BELOW（指定实体及其下一层实体）；Entity=ALL、VOLU、AREA、LINE、KP、ELEM、NODE。 28. AMESH，NA1，NA2，NINC（划分面生成面单元） AMESH，AREA，KP1，KP2，KP3，KP4（通过点划分面单元） 29. /AN3D，Kywrd，KEY（三维注释） 30. ANCNTR，NFRAM，DELAY，NCYCL（在POST1中生成结构变形梯度线的动画） 31. ANCUT，NFRAM，DELAY，NCYCL，QOFF，KTOP，TOPOFF，NODE1，NODE2，NODE3（在POST1中生成等势切面云图动画） 32. ANDATA，DELAY，NCYCL，RSLTDAT，MIN，MAX，INCR，FRCLST，AUTOCNTRKY（生成某一
Q235 属性：弹性模量E=2.1e5 N/mm2 密度=7.85e-6kg/mm3 泊松比=0.3 mp,ex,1,2.1e5 mp,prxy,1,0.3 mp,dens,1,7.85e-6 1,ksymm 镜像点 2,arsym 镜像面 3,kgen 复制点 4.adele删除面 6，kdist,k1,k2 测量两关键点的距离 7,adele,a,,,1 删除area and below 8,创建圆柱面： circle 创建圆 然后创建直线 然(轴线) 利用拉伸命令创建圆柱面creat__areas__by Lines adrag 线拉伸成面modeling>operate>extrude>lines>>along lines VDRAG 面拉伸成体modeling>operate>extrude>areas>>along lines ！创建空心圆柱体 这个命令 CYLIND, RAD1, RAD2, Z1, Z2, THETA1, THETA2 Main Menu>Preprocessor>Modeling>Create>Volumes>Cylinder>By Dimensions Main Menu>Preprocessor>Trefftz Domain>TZ Geometry>Create>Volume>Cylinder>By Dimensions 9,aptn 分割面 10,asbw 用工作平面切割面 11.wpoffs 12.wprota
https://www.doczj.com/doc/383796826.html,ng 过圆外一点做圆的切线(0°或180°) 14，nummrg 将重复的点消除 15，asba 面减去面 16,两个圆柱面的相贯线作法：做出两个相穿的圆柱面，利用APTN命令 17，选择面，不选择一部分面 asel,u,loc,z,kz(735) 18.在工作平面上生成一个矩形面 RECTING,X1,X2,Y1,Y2 X1，X2——矩形在工作平面X方向坐标值的变化范围 Y1,Y2——矩形在工作平面Y方向坐标值的变化范围 18,圆阵列 建立工作平面与圆柱的横截面平行，在工作平面情况下建立局部坐标系（柱坐标系），然后利用agen命令复制。 19，转换成局部柱坐标系 20,kfill 在两个关键点之间生成一个或多个关键点 21.网格划分 aatt,1,14,1, !aatt,mat,real,type,esys,secn aesize,all,1000 !aesize,anum,size, 单元尺寸 mshape,0,2d !mshape,key,dimension 指定划分单元形状amesh,all k,1,24000,33000,2230 k,2,24000,33000,-2230 k,3,-24000,33000,-2230 k,4,-24000,33000,2230 kfill,2,3,23,5,1,1 kfill,1,4,23,28,1,1 *do,i,5,26 l,i,i+1 *enddo
161. EMF（电磁场分析中计算沿路径的电动势和电压降） 162. EMID，Key，Edges（增加或删除中间节点） 163. EMODIF，IEL，STLOC，I1，I2，I3，I4，I5，I6，I7，I8（调整单元坐标系方向）164. EMORE，Q，R，S，T，U，V，W，X（单元节点超过个时，在E命令后使用）165. EMUNIT, Lab, V ALUE(定义磁场单位) 166. EN，IEL，IJ，K，L，M，N，O，P（通过节点生成指定单元） 167. ENGEN，IINC，ITIME，NINC，IEL1，IEL2，IEINC，MINC，TINC，RINC，CINC，SINC，DX，DY，DZ（元素复制：用户自己进行编号） 168. ENORM，ENUM（重新定义壳单元的法线方向） 169. ENSYM，IINC，--，NINC，IEL1，IEL2，IEINC（镜像生成新单元：用户自己进行编号） 170. EPLOT（元素显示） 171. ERASE（擦除当前图形窗口显示的内容） 172. EREFINE，NE1，NE2，NINC，LEVEL，DEPTH，POST，RETAIN（将单元附近的单元网格细化） 173. ERESX，Key（控制单元积分点解的外推方式） Key=DEFA（线形材料单元节点解由积分点解外推得到） YES（节点解由积分点解外推得到） NO（节点解由积分点解拷贝得到） 174. ERNORM，Key（定义是否进行误差估计） 175. ERRANG，EMIN，EMAX，EINC（从文件读入单元数据） 176. ESEL, Type, Item, Comp, VMIN, VMAX, VINC, KABS（选择单元子集） 177. /ESHAPE，SCALE（显示单元形状） 178. ESIZE，SIZE，NDIV（指定线划分单元的默认数目） 179. ESLA, Type（选择已选面上的单元） 180. ESLL, Type（选择已选线上的单元） 181. ESLN, Type, EKEY, NodeType（选择已选节点上的单元） 182. ESORT，Item，Lab，ORDER，KABS，NUMB（对单元数据指定新的排序方式）183. ESURF，XNODE，Tlab，Shape（在既有单元表面生成表面单元） 184. ESYM，--，NINC，IEL1，IEL2，IEINC（镜像生成新单元：自动编号） 185. ESYS，KCN（定义单元坐标系。【注】只能通过局部坐标系定义） 186. ET，ITYPE，Ename，KOPT1，KOPT2，KOPT3，KOPT4，KOPT5，KOPT6，INOP R（定义单元） 【注】KOPT1～KOPT6为元素特性编码，BEAM3的KOPT6=1时，表示分析后的结果可输出节点的力或力矩。 187. ETABLE，Lab，Item，Comp（将单元某项结果作成表格） 【注】Lab为字段名，最多8个字符；Item，Comp分别为单元输出表中的名称和分量。
ANSYS最常用命令流+中文注释 VSBV, NV1, NV2, SEPO, KEEP1, KEEP2 —Subtracts volumes from volumes，用于2个solid相减操作，最终目的是要nv1-nv2=?通过后面的参数设置，可以得到很多种情况：sepo项是2个体的边界情况，当缺省的时候，是表示2个体相减后，其边界是公用的，当为sepo的时候，表示相减后，2个体有各自的独立边界。keep1与keep2是询问相减后，保留哪个体？当第一个为keep时，保留nv1,都缺省的时候，操作结果最终只有一个体，比如：vsbv,1,2,sepo,,keep,表示执行1-2的操作，结果是保留体2，体1被删除，还有一个1-2的结果体，现在一共是2个体（即1-2与2），且都各自有自己的边界。如vsbv,1,2,,keep,,则为1-2后，剩下体1和体1-2，且2个体在边界处公用。同理，将v换成a 及l是对面和线进行减操作！ mp,lab, mat, co, c1,…….c4 定义材料号及特性 lab: 待定义的特性项目（ex,alpx,reft,prxy,nuxy,gxy,mu,dens） ex: 弹性模量 nuxy: 小泊松比 alpx: 热膨胀系数 reft: 参考温度 reft: 参考温度 prxy: 主泊松比 gxy: 剪切模量 mu: 摩擦系数 dens: 质量密度 mat: 材料编号（缺省为当前材料号） co: 材料特性值，或材料之特性，温度曲线中的常数项 c1-c4: 材料的特性-温度曲线中1次项，2次项，3次项，4次项的系数 定义DP材料： 首先要定义EX和泊松比：MP，EX，MA T，…… MP，NUXY，MAT，…… 定义DP材料单元表（这里不考虑温度）：TB，DP，MA T 进入单元表并编辑添加单元表：TBDATA，1，C TBDATA，2，ψ TBDATA，3，…… 如定义：EX=1E8，NUXY=0.3，C=27，ψ=45的命令如下：MP，EX，1，1E8 MP，NUXY，1，0.3 TB，DP，1 TBDATA，1，27 TBDATA，2，45这里要注意的是，在前处理的最初，要将角度单位转化到“度”，即命令：*afun,deg VSEL, Type, Item, Comp, VMIN, VMAX, VINC, KSWP Type，是选择的方式，有选择（s）,补选（a），不选(u)，全选(all)、反选（inv）等,其余方式不常用 Item, Comp 是选取的原则以及下面的子项 如volu 就是根据实体编号选择， loc 就是根据坐标选取，它的comp就可以是实体的某方向坐标！ 其余还有材料类型、实常数等 MIN, VMAX, VINC，这个就不必说了吧！ ,例：vsel,s,volu,,14 vsel,a,volu,,17,23,2 上面的命令选中了实体编号为14，17，19，21，23的五个实体 VDELE, NV1, NV2, NINC, KSWP: 删除未分网格的体 nv1:初始体号 nv2:最终的体号 ninc:体号之间的间隔 kswp=0:只删除体 kswp=1:删除体及组成关键点,线面 如果nv1=all,则nv2,ninc不起作用 其后面常常跟着一条显示命令VPLO,或aplo,nplo,这个湿没有参数的命令，输入后直接回车，就可以显示刚刚选择了的体、面或节点，很实用的哦！ Nsel, type, item, comp, vmin, vmax, vinc, kabs 选择一组节点为下一步做准备 Type: S: 选择一组新节点（缺省） R: 在当前组中再选择 A: 再选一组附加于当前组 U: 在当前组中不选一部分 All: 恢复为选中所有 None: 全不选 Inve: 反向选择 Stat: 显示当前选择状态 Item: loc: 坐标 node: 节点号
第一天目标： 熟悉ANSYS基本关键字的含义k --> Keypoints关键点l --> Lines线a --> Area 面v --> Volumes体e --> Elements单元n --> Nodes节点cm --> component组元et --> element type单元类型mp --> material property材料属性r --> real constant实常数d --> DOF constraint约束f --> Force Load集中力sf --> Surface load on nodes 表面载荷bf --> Body Force on Nodes体载荷ic --> Initial Conditions初始条件第二天目标： 了解命令流的整体结构,掌握每个模块的标识!文件说明段/BATCH/TILE,test analysis!定义工作标题/FILENAME,test!定义工作文件名/PREP7!进入前处理模块标识!定义单元,材料属性,实常数段ET,1,SHELL63!指定单元类型ET,2,SOLID45!指定体单元MP,EX,1,2E8!指定弹性模量MP,PRXY,1, 0.3!输入泊松比MP,DENS,1, 7.8E3!输入材料密度R,1, 0.001!指定壳单元实常数-厚度......!建立模型K,1,0,0,,!定义关键点 K,2,50,0,,K,3,50,10,,K,4,10,10,,K,5,10,50,,K,6,0,50,,A,1,2,3,4,5,6,!由关键点生成面......!划分网格ESIZE,1,0,AMESH, 1......FINISH!前处理结束标识/SOLU!进入求解模块标识!施加约束和载荷DL,5,,ALLSFL,3,PRES,1000SFL,2,PRES, 1000......SOLVE!求解标识FINISH!求解模块结束标识/POST1!进入通用后处理器标识....../POST26!进入时间历程后处理器……/EXIT,SAVE!退出并存盘以下是日志文件中常出现的一些命令的标识说明,希望能给大家在整理LOG文件时有所帮助/ANGLE!指定绕轴旋转视图/DIST!说明对视图进行缩放/DEVICE!设置图例的显示,如： 风格,字体等/REPLOT!重新显示当前图例/RESET!恢复缺省的图形设置/VIEW!设置观察方向/ZOOM!对图形显示窗口的某一区域进行缩放第三天生成关键点和线部分 1.生成关键点K,关键点编号,X坐标,Y坐标,Z坐标例：
ANSYS软件APDL命令流建模的体会ANSYS软件APDL命令流建模的体会首先申明，本人学习ANSYS基本上是靠自己一点一点琢磨出来的，由于本人喜欢用APDL命令流，故总结出来的几点经验也就比较适合用APDL命令的朋友。 1、多看help，ANSYS的help为我们提供了很强大的功能，我最喜欢的是其中对各个命令有关参数的说明和解释部分，不管是建模、加载、后处理等，都可以通过apdl命令来实现。只要你知道命令，如“aatt ”，在help搜索栏输入“aatt”，回车，弹出aatt的有关页码，一般其中有一个只有“aatt”的一项，确认，即可看到你要查询的aatt命令的有关参数意义，本人常用的命令有: et---定义单元类型 mp---定义材料属性 k----建关键点， l----建线条 a---由关键点建立面 al---由线建立面 v----由关键点建立体 vl---由线建立体 va--由面建立体 lsel---在很多很多线中选择你需要的目标线，数量可以无限多…… asel---在很多很多面中选择你需要的目标面，数量也可以无限多…… vsel---在很多很多体中选择你需要的目标体，数量也可以无限多…… latt----给选中的线按材料编号赋属性(前提是首先已定义好材料) aatt---给选中的面按材料编号赋属性
vatt-----给选中的体按材料编号赋属性 acel---按坐标轴赋体积力， lmesh，amesh，vmesh---对线、面、体进行剖分 d---在节点上加约束边界 dl---在线上加载约束边界 da----在面上加载约束边界 2、以上只是列出了常见的几个命令，但是ansys提供的命令是很多的，我们不可能都记得，计算记得，也不知道其有关参数是如何定义的，那不要紧，我们可以与界面操作结合起来学习。我们先利用界面操作实现，然后在保存路径里面找到文件“file.log”，在该文件里有该操作等价的apdl命令，那以后我们就可以使用了。 3、复合命令，很多命令是复合命令，通过几个命令的组合以实现一定的目标，如FITEM、FLST等。这里不予以详述，大家可在学习中慢慢体会。 4、ansys提供的apdl语言可像fortain、c语言一样，可以编程，有条件语句、逻辑语句、文件读写等，但是这些语句语法有个特点，就是在相应的语句前要加“*”，以示其与以上apdl命令的区别。 以上只是一点小小的总结，希望对大家有帮助。 K, NPT, X, Y, Z Defines a keypoint. Npt: Reference number for keypoint. If zero, the lowest available number is assigned X,y,z: Keypoint location in the active coordinate system (may be R, θ, Z or R, θ, Φ). If X = P, gra phical picking is enabled and all other fields (including NPT) are ignored (valid only in the GUI).
结合自身经验，谈ANSYS中的APDL命令(一) 发表时间：2009-4-7 作者: 倪欣来源: e-works 关键字: ansys APDL 命令流 在ANSYS中，命令流是由一条条ANSYS的命令组成的一个命令组合，这些命令按照一定顺序排布，能够完成一定的ANSYS功能，本文是作者结合自身经验所总结的一些命令。 在ANSYS中，命令流是由一条条ANSYS的命令组成的一个命令组合，这些命令按照一定顺序排布，能够完成一定的ANSYS功能，这些功能一般来说通过菜单操作也能够实现（而那些命令流能够实现，菜单操作实现不了的单个命令比较少见）。 以下命令是结合我自身经验，和前辈们的一些经验而总结出来的，希望对大家有帮助。 （1）．Lsel, type, item, comp, vmin, vmax, vinc, kswp 选择线 type: s 从全部线中选一组线 r 从当前选中线中选一组线 a 再选一部线附加给当前选中组 au none u(unselect) inve: 反向选择 item: line 线号 loc 坐标 length 线长 comp: x,y,z kswp: 0 只选线 1 选择线及相关关键点、节点和单元 （2）．Nsel, type, item, comp, vmin, vmax, vinc, kabs 选择一组节点 type: S: 选择一组新节点（缺省） R: 在当前组中再选择 A: 再选一组附加于当前组 U: 在当前组中不选一部分 All: 恢复为选中所有 None: 全不选 Inve: 反向选择 Stat: 显示当前选择状态 Item: loc: 坐标 node: 节点号 Comp: 分量 Vmin,vmax,vinc: ITEM范围 Kabs: “0”使用正负号 “1”仅用绝对值 （3）．Esel, type, item, comp, vmin, vmax, vinc, kabs 选择一组单元 type: S: 选择一组单元（缺省）
ANSYS命令流总结(全) ANSYS结构分析单元功能与特性 /可以组成一一些命令，一般是一种总体命令（session),三十也有特殊，比如是处理/POST1 ! 是注释说明符号，，与其他软件的说明是一样的，ansys不作为命令读取， * 此符号一般是APDL的标识符，也就是ansys的参数化语言，如*do ,,,*enddo等等 NSEL的意思是node select，即选择节点。s就是select，选择。 DIM 是定义数组的意思。array 数组。 MP命令用来定义材料参数。 K是建立关键点命令。K,关键点编号,x坐标,y坐标，z坐标。K, NPT, X, Y, Z是定义关键点，K是命令，NPT是关键点编号，XYZ是坐标。 NUMMRG, keypoint 用这个命令，要保证关键点的位置完全一样，只是关键点号不一样的才行。这个命令对于重复的线面都可以用。这个很简单，压缩关键。Ngen 复制节点 e,节点号码：这个命令式通过节点来形成单元 NUMCMP,ALL：压缩所有编号，这样你所有的线都会按次序重新编号~你要是需要固定的线固定的标号 NSUBST,100,500,50 ：通过指定子步数来设置载荷步的子步 LNSRCH线性搜索是求解非线性代数方程组的一种技巧，此法会在一段区间内，以一定的步长逐步搜索根，相比常用的牛顿迭代法所要耗费的计算量大得多，但它可以避免在一些情况下牛顿迭代法出现的跳跃现象。 LNSRCH 激活线性搜索PRED 激活自由度求解预测 NEQIT指定一个荷载步中的最大子步数 AUTOTS 自动求解控制打开自动时间步长. KBC -指定阶段状或者用跳板装载里面一个负荷步骤。
一、定义材料号及特性 mp,lab, mat, co, c1,…….c4 lab: 待定义的特性项目（ex,alpx,reft,prxy,nuxy,gxy,mu,dens） ex: 弹性模量 nuxy: 小泊松比 alpx: 热膨胀系数 reft: 参考温度 reft: 参考温度 prxy: 主泊松比 gxy: 剪切模量 mu: 摩擦系数 dens: 质量密度 mat: 材料编号（缺省为当前材料号） c 材料特性值，或材料之特性，温度曲线中的常数项 c1-c4: 材料的特性-温度曲线中1次项，2次项，3次项，4次项的系数二、定义DP材料： 首先要定义EX和泊松比：MP，EX，MAT，…… MP，NUXY，MAT，…… 定义DP材料单元表（这里不考虑温度）：TB，DP，MAT 进入单元表并编辑添加单元表：TBDATA，1，C TBDATA，2，ψ TBDATA，3，……
如定义：EX=1E8，NUXY=0.3，C=27，ψ=45的命令如下： MP，EX，1，1E8 MP，NUXY，1，0.3 TB，DP，1 TBDATA，1，27 TBDATA，2，45这里要注意的是，在前处理的最初，要将角度单位转化到“度”，即命令：*afun,deg 三、单元生死载荷步 !第一个载荷步 TIME,... !设定时间值（静力分析选项） NLGEOM,ON !打开大位移效果 NROPT,FULL !设定牛顿－拉夫森选项 ESTIF,... !设定非缺省缩减因子（可选） ESEL,... !选择在本载荷步中将不激活的单元 EKILL,... !不激活选择的单元 ESEL,S,LIVE !选择所有活动单元 NSLE,S !选择所有活动结点 NSEL,INVE !选择所有非活动结点（不与活动单 元相连的结点） D,ALL,ALL,0 !约束所有不活动的结点自由度（可 选） NSEL,ALL !选择所有结点
260. L，P1，P2，NDIV，SPACE，XV1，YV1，ZV1，XV2，YV2，ZV2（定义线） 261. L2ANG，NL1，NL2，ANG1，ANG2，PHIT1，PHIT2（生成直线与两直线均成一定角度）262. L2TAN，NL1，NL2（生成直线与两直线均相切） 263. LANG，NL1，P3，ANG，PHIT，LOCAT（生成直线与已知直线成一定角度） 264. LARC，P1，P2，PC，RAD（生成弧线） 265. /LARC，XCENTER，YCENTER，XLRAD，ANGLE1，ANGLE2（使用弧线注释） 266. LAREA，P1，P2，NAREA（在面上两关键点之间生成一条最短的线） 267. LATT，MAT，REAL，TYPE，--，KB，KE，SECNUM（指定线的单元属性） 268. LCABS，LCNO，KABS（指定是否对载荷工况取绝对值） 269. LCASE，LCNO（将载荷工况读入） 270. LCDEF，LCNO，LSTEP，SBSTEP，KIMG（从结果文件中定义载荷工况） LCDEF，LCNO，ERASE（删除一载荷工况） 271. LCFACT，LCNO，FACT（指定载荷工况的比例因子） 272. LCFILE，LCNO，Fname，Ext，--（从载荷工况文件中定义载荷工况） 273. LCLEAR，NL1，NL2，NINC（清除线单元网格） 274. LCOMB，NL1，NL2，KEEP（线线合并） 275. LCOPER，Oper1，LCASE，Oper2，LCASE2（载荷工况的组合运算） 【注】Oper1=ADD（加）、SUB（减）、SQUA（平方）、SQRT（平方根）、SRSS（平方和求平方根）、MIN（比较存储最小值）、MAX（比较存储最大值）。 LCOPER，LPRIN（重新计算线单元的主应力） 276. LCSEL，Type，LCMIN，LCMAX，LCINC（选择载荷工况） 277. LCWRITE，LCNO，Fname，Ext，--（将当前载荷工况写入载荷工况文件中） 278. LCZERO（清空数据库中以前的数据） 279. LDELE，NL1，NL2，NINC，KSWP（删除线） 【注】KSWP=0删除线但保留线上关键点、1删除线及线上关键点。 280. LDIV，NL1，RATIO，PDIV，NDIV，KEEP（将线分割） 281. LDRAG，NK1，NK2，…，NK6，NL1，NL2，…，NL6（将一组既有关键点按一定路径拖拉成线） 282. LDREAD，Lab，LSTEP，SBSTEP，TIME，KIMG，Fname，Ext，--（施加耦合场载荷）283. LESIZE，NL1，SIZE，ANGSIZ，NDIV，SPACE，KFORC，LAYER1，LAYER2，KYNDIV（指定所选线上单元数） 284. LEXTND，NL1，NK1，DIST，KEEP（将线延伸） 285. LFILLT，NL1，NL2，RAD，PCENT（两条相交线生成倒角） 286. LFSURF，SLINE，TLINE（在既有面单元上生成重叠的表面单元） LGEN,ITIME,NL1,NL2,NINC,DX,DY,DZ,KING,NOELEM,IMOVE(从一条线或多条线生成新的线) 287. LGLUE，NL1，NL2，…，NL8，NL9（线间相互粘接） 288. /LIGHT，WN，NUM，INT，XV，YV，ZV，REFL（为模型添加光源） 289. LINA，NL，NA（线面相交） 290. /LINE，X1，Y1，X2，Y2（使用线注释） 291. LINL，NL1，NL2，…NL8，NL9（被选线的交集） 292. LINP，NL1，NL2，…NL8，NL9（线集两两相交）
