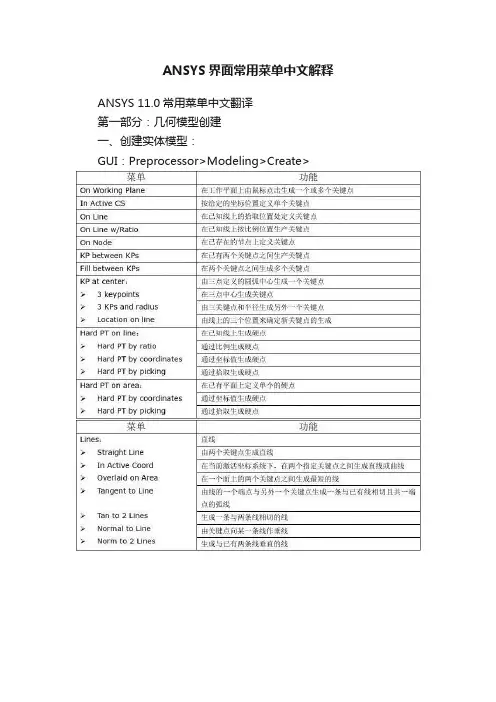

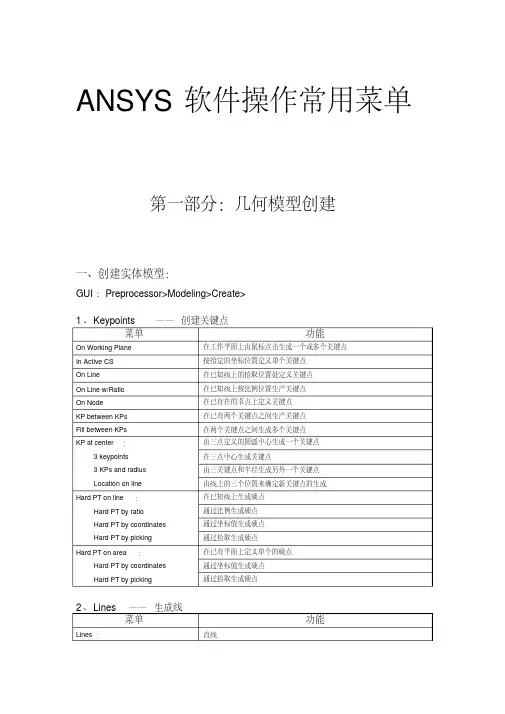

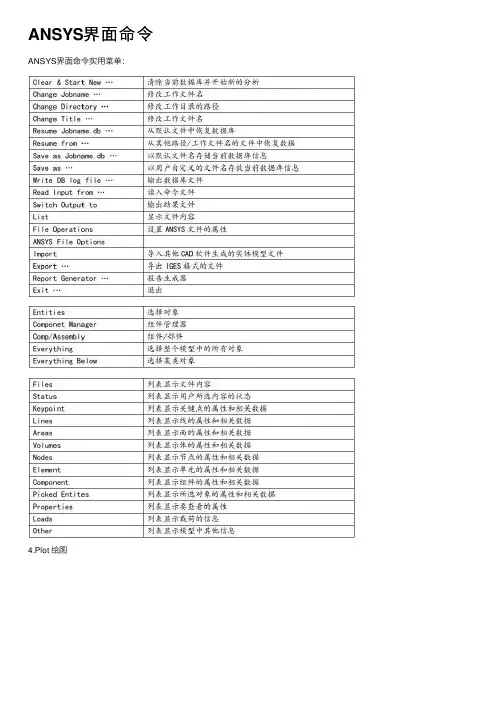

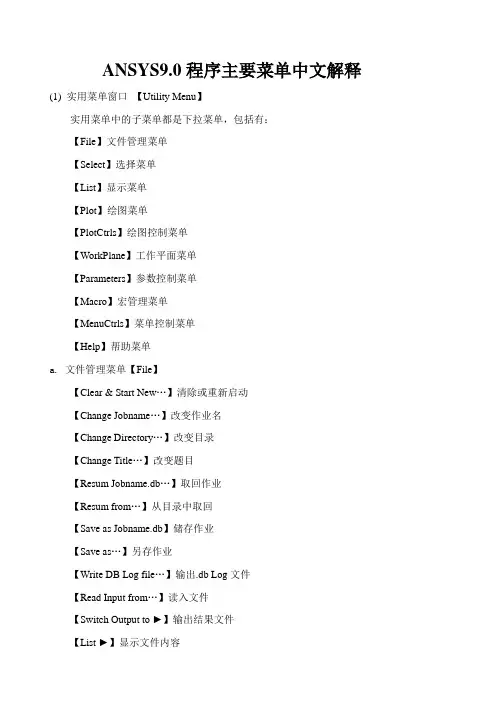

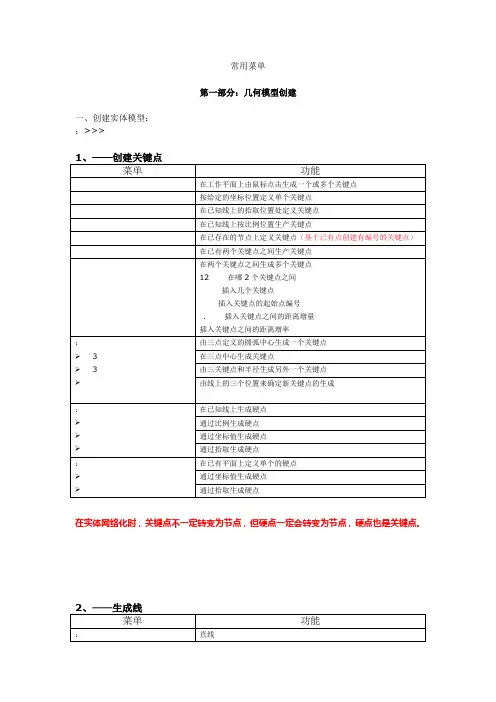

ANSYS常用菜单
第一部分：几何模型创建
一、创建实体模型：
GUI：Preprocessor>Modeling>Create>
在实体网络化时，关键点不一定转变为节点，但硬点一定会转变为节点，硬点也是关键点。
二、组合运算操作：
GUI：Preprocessor>Modeling>Operate>
2、Extend Line ——线延伸
功能：沿已有线的方向并在线上的一个端点上拉伸线的长度
三、移动和修改：
GUI：Preprocessor>Modeling>Move/Modify>
四、复制：
GUI：Preprocessor>Modeling>Copy>
五、镜像：
GUI：Preprocessor>Modeling>Reflect>
六、检查几何模型：
GUI：Preprocessor>Modeling>Check Geom>
七、删除操作：
GUI：Preprocessor>Modeling>Delete>
八、更新几何模型：
GUI：Preprocessor>Modeling>Update Geom>
功能：将以前分析所得的节点位移加到现在的有限元模型的节点上
第二部分：网格划分技术
一、给CAD实体模型分配属性：
GUI：Preprocessor>Meshing>Mesh Attributes>
二、网格划分工具：
GUI：Preprocessor>Meshing>MeshTool> 三、单元尺寸控制：
GUI：Preprocessor>Meshing>Size Cntrls>
四、划分器选项设置：
GUI：Preprocessor>Meshing>Mesher Opts> 五、连接操作：
GUI：Preprocessor>Meshing>Concatenate>
六、网格划分：
GUI：Preprocessor>Meshing>Mesh>
七、修改网格划分：
GUI：Preprocessor>Meshing>Modify Mesh>
八、检查网格：
GUI：Preprocessor>Meshing>Check Mesh>
九、清除网格：
GUI：Preprocessor>Meshing>Clear>
第三部分：施加载荷与求解过程一、分析类型：
GUI：Preprocessor>Solution>Analysis Type>
二、定义载荷：
GUI：Preprocessor>Solution>Define Loads>
1.载荷操作设置
GUI：Preprocessor>Solution>Define Loads>Settings>
2.施加结构载荷
GUI：Preprocessor>Solution>Define Loads>Apply>Structural>
3.删除载荷
GUI：Preprocessor>Solution>Define Loads>Delete>
4.载荷运算操作
GUI：Preprocessor>Solution>Define Loads>Operate>
三、求解计算：
GUI：Preprocessor>Solution>Solve>
第四部分：通用后处理器
一、分析类型：
GUI：Preprocessor>General Postproc>
1.指定用于后处理的文件与结果数据
GUI：Preprocessor> General Postproc >Data & File Opts> 2.查看结果文件包含的结果序列汇总信息
GUI：Preprocessor> General Postproc >Results Summary> 3.读入用于后处理的结果序列
GUI：Preprocessor> General Postproc >Read Results>
4.显示结果
GUI：Preprocessor> General Postproc >Plot Results>
5.列表显示结果
GUI：Preprocessor> General Postproc >List Results>

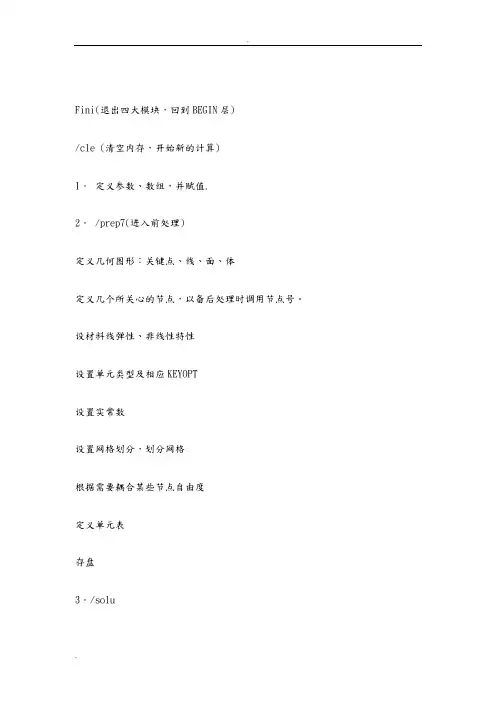

Ansys命令流 第一天 目标:熟悉ANSYS基本关键字的含义 k --> Keypoints 关键点 l --> Lines 线 a --> Area 面 v --> Volumes 体 e --> Elements 单元 n --> Nodes 节点 cm --> component 组元 et --> element type 单元类型 mp --> material property 材料属性 r --> real constant 实常数 d --> DOF constraint 约束 f --> Force Load 集中力 sf --> Surface load on nodes 表面载荷 bf --> Body Force on Nodes 体载荷 ic --> Initial Conditions 初始条件 第二天 目标:了解命令流的整体结构,掌握每个模块的标识 !文件说明段 /BATCH /TITILE,test analysis !定义工作标题 /FILENAME,test !定义工作文件名 /PREP7 !进入前处理模块标识 !定义单元,材料属性,实常数段 ET,1,SHELL63 !指定单元类型 ET,2,SOLID45 !指定体单元 MP,EX,1,2E8 !指定弹性模量 MP,PRXY,1,0.3 !输入泊松比 MP,DENS,1,7.8E3 !输入材料密度 R,1,0.001 !指定壳单元实常数-厚度...... !建立模型 K,1,0,0,, !定义关键点 K,2,50,0,,
K,3,50,10,, K,4,10,10,, K,5,10,50,, K,6,0,50,, A,1,2,3,4,5,6, !由关键点生成面 ...... !划分网格 ESIZE,1,0, AMESH,1 ...... FINISH !前处理结束标识 /SOLU !进入求解模块标识 !施加约束和载荷 DL,5,,ALL SFL,3,PRES,1000 SFL,2,PRES,1000 ...... SOLVE !求解标识 FINISH !求解模块结束标识 /POST1 !进入通用后处理器标识 ...... /POST26 !进入时间历程后处理器 …… /EXIT,SAVE !退出并存盘 以下是日志文件中常出现的一些命令的标识说明,希望能给大家在整理LOG文件时有所帮助 /ANGLE !指定绕轴旋转视图 /DIST !说明对视图进行缩放 /DEVICE !设置图例的显示,如:风格,字体等 /REPLOT !重新显示当前图例 /RESET !恢复缺省的图形设置 /VIEW !设置观察方向 /ZOOM !对图形显示窗口的某一区域进行缩放
514. TALLOW，TEMP1，TEMP2，TEMP3，TEMP4，TEMP5，TEMP6（定义允许应力值相应的温度） 515. TB，Lab，MAT，NTEMP，NPTS，TBOPT，EOSOPT（在非线性材料属性或特殊单元输入中激活一单元表格） 516. TBDATA，STLOC，C1，C2，C3，C4，C5，C6（定义单元表格中的数据） 517. TBLIST，Lab，MAT（列表显示材料非线性特性） 518. TBPLOT，Lab，MAT，TBOPT，TEMP，SEGN（图形显示非线性材料的应力-应变曲线）519. TBPT, oper, x,y（在应力-应变曲线上定义一个点） 【注】oper: defi 定义一个点 dele 删除一个点 x,y：坐标 520. TCHG，ELEM1，ELEM2，ETYPE2（将四面体退化单元转化为非退化单元） 521. TIME，TIME（通过时间定义载荷步） 522. TIMP，ELEM，CHGBND，IMPLEVEL（对不附属于体的四面体单元进行改进） 523. /TLABEL，XLOC，YLOC，Text（使用文字注释） 524. TOFFST，VALUE（选择温度的单位） 525. TORQ2D（计算磁场中物体上的扭矩） 526. TORQC2D，RAD，NUMN，LCSYS（计算磁场中物体上环行路径的扭矩） 527. TORQSUM，Cnam1，Cnam2，…，Cnam8，Cnam9（对2-D平面问题中单元上的电磁麦克斯韦和虚功扭矩求和） 528. TORUS，RAD1，RAD2，RAD3，THETA1，THETA2（生成环体） 【注】RAD1，RAD2，RAD3中最大直径为主半径，最小为内半径，中间值为外半径。529. TRANSFER，KCNTO，INC，NODE1，NODE2，NINC（将节点模式转换到另一坐标系中）530. TREF，TREF（定义参考温度） 531. /TRIAD，Lab（控制是否显示整体坐标系标志，并对其位置进行定义） 【注】Lab=ORIG（在原点显示坐标系）、OFF（关闭显示）、LBOT（在左下角显示坐标系）、RBOT（在右下角显示坐标系）、LTOP（在左上角显示坐标系）、RTOP（在右上角显示坐标系）。532. /TRLCY，Lab，TLEVEL，N1，N2，NINC（透明显示） 533. TRPDEL，NTRP1，NTRP2，TRPINC（删除轨迹点） 534. TRPLIS，NTRP1，NTRP2，TRPINC（列表显示轨迹点信息） 535. TRPOIN，X，Y，Z，VX，VY，VZ，CHRG，MASS（定义粒子流轨迹上的点） 536. TRTIME，TIME，SPACING，OFFSET，SIZE，LENGTH（定义流动轨迹时间间隔） 537. /TSPEC，TCOLOR，TSIZE，TXTHIC，PANGLE，IANGLE（定义文字标注属性） 538. TUNIF，TEMP（定义结构中所有节点的温度）。 【注】适用于均匀温度负载时使用） 539. /TXTRE，Lab，NUM，N1，N2，NINC（为所选项选择纹理） /TXTRE，VOLU，NUM，N1，N2，NINC（为体选择纹理） /TXTRE，ON（激活纹理显示） 540. /TYPE，WN，Type（定义显示类型） 541. TYPE，ITYPE（指定单元类型） 542. /UDOC，Wind，Class，Key（指定图例栏中图例和文本在窗口中的位置） 543. UIMP，MAT，Lab1，Lab2，Lab3，VAL1，VAL2，VAL3（求解过程中修改材料特性）544. /UNITS，Label，LENFACT，MASSFACT，TIMEFACT，TEMPFACT，TOFFSET，CHARGEFACT，FORCEFACT，HEATFACT（选择单位制）

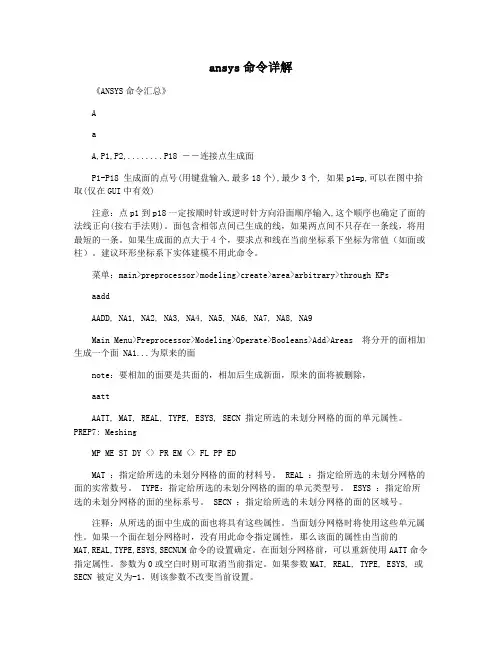

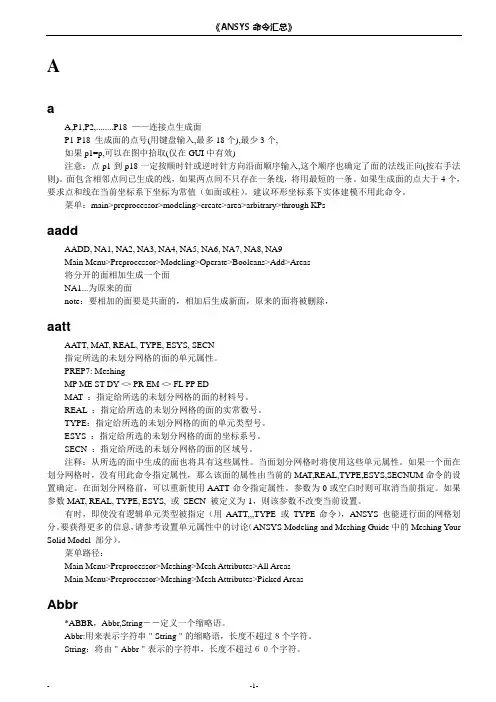

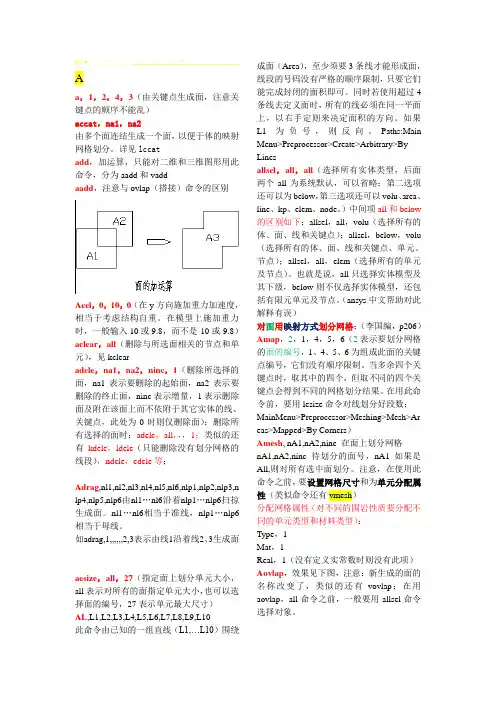

（转）ANSYS学习也有一个来月的时间了，可是还是什么都不会！郁闷！整理了一些ANSYS 常用的命令；但深知自己的水平，还不敢保证完全正确；给大家一些参考，望指正： 1. A，P1，P2，…，P17，P18（以点定义面） 2. AADD，NA1，NA2，…NA8，NA9（面相加） 3. AATT，MAT，REAL，TYPE，ESYS，SECN（指定面的单元属性） 【注】ESYS为坐标系统号、SECN为截面类型号。 4. *ABBR，Abbr，String（定义一个缩略词） 5. ABBRES，Lab，Fname，Ext（从文件中读取缩略词） 6. ABBSAVE，Lab，Fname，Ext（将当前定义的缩略词写入文件） 7. ABS，IR，IA，--，--，Name，--，--，FACTA（取绝对值） 【注】************* 8. ACCAT，NA1，NA2（连接面） 9. ACEL，ACEX，ACEY，ACEZ（定义结构的线性加速度） 10. ACLEAR，NA1，NA2，NINC（清除面单元网格） 11. ADAMS，NMODES，KSTRESS，KSHELL 【注】************* 12. ADAPT, NSOLN, STARGT, TTARGT, FACMN, FACMX, KYKPS, KYMAC 【注】************* 13. ADD，IR, IA, IB, IC, Name, --,-- , FACTA, FACTB, FACTC（变量加运算） 14. ADELE，NA1，NA2，NINC，KSWP（删除面） 【注】KSWP =0删除面但保留面上关键点、1删除面及面上关键点。 15. ADRAG，NL1，NL2，…，NL6，NLP1，NLP2，…，NLP6（将既有线沿一定路径拖拉成面） 16. AESIZE，ANUM，SIZE（指定面上划分单元大小） 17. AFILLT，NA1，NA1，RAD（两面之间生成倒角面） 18. AFSURF，SAREA，TLINE（在既有面单元上生成重叠的表面单元） 19. *AFUN, Lab（指定参数表达式中角度单位） 20. AGEN, ITIME, NA1, NA2, NINC, DX, DY, DZ, KINC, NOELEM, IMOVE（复制面） 21. AGLUE，NA1，NA2，…，NA8，NA9（面间相互粘接） 22. AINA，NA1，NA2，…，NA8，NA9（被选面的交集） 23. AINP，NA1，NA2，…，NA8，NA9（面集两两相交） 24. AINV，NA，NV（面体相交） 25. AL，L1，L2，…，L9，L10（以线定义面） 26. ALIST，NA1，NA2，NINC，Lab（列表显示面的信息） 【注】Lab=HPT时，显示面上硬点信息，默认为空。 27. ALLSEL，LabT，Entity（选择所有实体） 【注】LabT=ALL（指定实体及其所有下层实体）、BELOW（指定实体及其下一层实体）；Entity=ALL、VOLU、AREA、LINE、KP、ELEM、NODE。 28. AMESH，NA1，NA2，NINC（划分面生成面单元） AMESH，AREA，KP1，KP2，KP3，KP4（通过点划分面单元） 29. /AN3D，Kywrd，KEY（三维注释） 30. ANCNTR，NFRAM，DELAY，NCYCL（在POST1中生成结构变形梯度线的动画） 31. ANCUT，NFRAM，DELAY，NCYCL，QOFF，KTOP，TOPOFF，NODE1，NODE2，NODE3（在POST1中生成等势切面云图动画） 32. ANDATA，DELAY，NCYCL，RSLTDAT，MIN，MAX，INCR，FRCLST，AUTOCNTRKY（生成某一
第5章通用后处理器(POST1) 静力分析 5.1概述 使用POST1通用后处理器可观察整个模型或模型的一部分在某一时间点（或频率）上针对指定载荷组合时的结果。POST1有许多功能，包括从简单的图象显示到针对更为复杂数据操作的列表，如载荷工况的组合。 要进入ANSYS通用后处理器，输入/POST1命令（Main Menu>General Postproc）. 5.2将数据结果读入数据库 POST1中第一步是将数据从结果文件读入数据库。要这样做，数据库中首先要有模型数据（节点，单元等）。若数据库中没有模型数据，输入RESUME命令(Utility Menu>File>Resume Jobname.db)读入数据文件Jobname.db。数据库包含的模型数据应该与计算模型相同，包括单元类型、节点、单元、单元实常数、材料特性和节点座标系。 注：数据库中被选来进行计算的节点和单元组应和模型中的节点和单元组属于相同组，否则会出现数据不匹配。有关数据不匹配的详细资料见5.2.2.3章。 一旦模型数据存在数据库中，输入SET,SUBSET或APPEND命令均可从结果文件中读入结果数据。 5.2.1 读入结果数据 输入SET命令（Main Menu>General PostProc>datatype）,可在一特定的载荷条件下将整个模型的结果数据从结果文件中读入数据库，覆盖掉数据库中以前存在的数据。边界条件信息（约束和集中力）也被读入，但这仅在存在单元节点载荷或反作用力的情况下，详情请见OUTRES命令。若它们不存在，则不列出或显示边界条件，但约束和集中载荷可被处理器读入，而且表面载荷和体积载荷并不更新，并保持它们最后指定的值。如果表面载荷和体积载荷是使用表格指定的，则它们将依据当前的处理结果集，表格中相应的数据被读入。加载条件靠载荷步和子步或靠时间（或频率）来识别。命令或路径方式指定的变元可以识别读入数据库的数据。例如：SET，2，5读入结果，表示载荷步为2，子步为5。同理，SET，，，，，3.89表示时间为3.89时的结果（或频率为3.89，取决于所进行分析的类型）。若指定了尚无结果的时刻，程序将使用线性插值计算出该时刻的结果。 结果文件（Jobname.RST）中缺省的最大子步数为1000，超出该界限时，需要输入SET，Lstep，LAST引入第1000个载荷步，使用/CONFIG增加界限。 注：对于非线性分析，在时间点间进行插值常常会降低精度。因此，要使解答可用，务必在可求时间值处进行后处理。
FX MX UX ROTX VX AX ACLX OMGX TEMP RBFX RBMX RBUX RBRX RBVX RBOX PRESS DCURVE DCURVE Option,LCID,Par1,Par2 Option----ADD,DELE, LIST, PLOT LCID---- Par1,Par2---[ *DIM *DIM Par,Type,IMAX,JMAX,KMAX,Var1,Var2,Var3 ! Par--- Type--- ARRAY IMAX,JMAX,KMAX--- *SET *SET Par,V ALUE! Par--- V ALUE--- EDLOAD ~ EDLOAD Option, Lab, KEY, Cname, Par1,Par2,PHASE,LCID,SCALE,BTIME,DTIME Option---ADD,DELE,LIST Lab--- FX UY PRSSURE KEY--- PRESSURE KEY ID EDLCS CID Cname--- Par1,Par2--- PHASE--- 0= =1 =2 LCID--- SCALE--- BTIME DTIME--- GUI Preprofessor>LS-DYNA Options>Loading Options>Specify Loads Solution>Loading Options>specify Loads EDFPLOT EDFPLOT KEY KEY--- ON 1 OFF 0 GUI Main Menu>Preprofessor>LS-DYNA Options>Loading Options>Show Forces EDVEL
ANSYS最常用命令流+中文注释 VSBV, NV1, NV2, SEPO, KEEP1, KEEP2 —Subtracts volumes from volumes，用于2个solid相减操作，最终目的是要nv1-nv2=?通过后面的参数设置，可以得到很多种情况：sepo项是2个体的边界情况，当缺省的时候，是表示2个体相减后，其边界是公用的，当为sepo的时候，表示相减后，2个体有各自的独立边界。keep1与keep2是询问相减后，保留哪个体？当第一个为keep时，保留nv1,都缺省的时候，操作结果最终只有一个体，比如：vsbv,1,2,sepo,,keep,表示执行1-2的操作，结果是保留体2，体1被删除，还有一个1-2的结果体，现在一共是2个体（即1-2与2），且都各自有自己的边界。如vsbv,1,2,,keep,,则为1-2后，剩下体1和体1-2，且2个体在边界处公用。同理，将v换成a 及l是对面和线进行减操作！ mp,lab, mat, co, c1,…….c4 定义材料号及特性 lab: 待定义的特性项目（ex,alpx,reft,prxy,nuxy,gxy,mu,dens） ex: 弹性模量 nuxy: 小泊松比 alpx: 热膨胀系数 reft: 参考温度 reft: 参考温度 prxy: 主泊松比 gxy: 剪切模量 mu: 摩擦系数 dens: 质量密度 mat: 材料编号（缺省为当前材料号） co: 材料特性值，或材料之特性，温度曲线中的常数项 c1-c4: 材料的特性-温度曲线中1次项，2次项，3次项，4次项的系数 定义DP材料： 首先要定义EX和泊松比：MP，EX，MA T，…… MP，NUXY，MAT，…… 定义DP材料单元表（这里不考虑温度）：TB，DP，MA T 进入单元表并编辑添加单元表：TBDATA，1，C TBDATA，2，ψ TBDATA，3，…… 如定义：EX=1E8，NUXY=0.3，C=27，ψ=45的命令如下：MP，EX，1，1E8 MP，NUXY，1，0.3 TB，DP，1 TBDATA，1，27 TBDATA，2，45这里要注意的是，在前处理的最初，要将角度单位转化到“度”，即命令：*afun,deg VSEL, Type, Item, Comp, VMIN, VMAX, VINC, KSWP Type，是选择的方式，有选择（s）,补选（a），不选(u)，全选(all)、反选（inv）等,其余方式不常用 Item, Comp 是选取的原则以及下面的子项 如volu 就是根据实体编号选择， loc 就是根据坐标选取，它的comp就可以是实体的某方向坐标！ 其余还有材料类型、实常数等 MIN, VMAX, VINC，这个就不必说了吧！ ,例：vsel,s,volu,,14 vsel,a,volu,,17,23,2 上面的命令选中了实体编号为14，17，19，21，23的五个实体 VDELE, NV1, NV2, NINC, KSWP: 删除未分网格的体 nv1:初始体号 nv2:最终的体号 ninc:体号之间的间隔 kswp=0:只删除体 kswp=1:删除体及组成关键点,线面 如果nv1=all,则nv2,ninc不起作用 其后面常常跟着一条显示命令VPLO,或aplo,nplo,这个湿没有参数的命令，输入后直接回车，就可以显示刚刚选择了的体、面或节点，很实用的哦！ Nsel, type, item, comp, vmin, vmax, vinc, kabs 选择一组节点为下一步做准备 Type: S: 选择一组新节点（缺省） R: 在当前组中再选择 A: 再选一组附加于当前组 U: 在当前组中不选一部分 All: 恢复为选中所有 None: 全不选 Inve: 反向选择 Stat: 显示当前选择状态 Item: loc: 坐标 node: 节点号
ansys学习－耦合与约束方程 1 耦合 当需要迫使两个或多个自由度取得相同（但未知）值，可以将这些自由度耦合在一起。耦合自由度集包含一个主自由度和一个或多个其它自由度。 典型的耦合自由度应用包括： "模型部分包含对称； "在两重复节点间形成销钉、铰链、万向节和滑动连接； "迫使模型的一部分表现为刚体。 如何生成耦合自由度集 1.在给定节点处生成并修改耦合自由度集 命令：CP GUI: Main Menu>Preprocessor>Coupling / Ceqn>Couple DOFs 在生成一个耦合节点集之后，通过执行一个另外的耦合操作（保证用相同的参考编号集）将更多节点加到耦合集中来。也可用选择逻辑来耦合所选节点的相应自由度。用CP命令输入负的节点号来删除耦合集中的节点。要修改一耦合自由度集（即增、删节点或改变自由度标记）可用CPNGEN命令。（不能由GUI直接得到CPNBGEN命令）。 2.耦合重合节点。 CPINTF命令通过在每对重合节点上定义自由度标记生成一耦合集而实现对模型中重合节点的耦合。此操作对“扣紧”几对节点（诸如一条缝处）尤为有用。 命令：CPINTF GUI: Main Menu>Preprocessor>Coupling / Ceqn>Coincident Nodes 3.除耦合重复节点外，还可用下列替换方法迫使节点有相同的表现方式： o如果对重复节点所有自由度都要进行耦合，常用NUMMRG命令（GUI：Main Menu>Preprocessor>Numbering Ctrls>Merge Items）合并节点。 o可用EINTF命令（GUI：Main Menu> Preprocessor>Create> Elements >At Coincid Nd）通在重复节点对之间生成2节点单元来连接它们。 o用CEINTF命令（GUI：Main Menu>Preprocessor> Coupling/Ceqn >Adjacent Regions）将两个有不相似网格模式的区域连接起来。这项操作使一个区域的选定节点与另一个区域的选定单元连接起来生成约束方程。 生成更多的耦合集 一旦有了一个或多个耦合集，可用这些方法生成另外的耦合集： 1.用下列方法以相同的节点号但与已有模式集不同的自由度标记生成新的耦合集。 命令：CPLGEN GUI: Main Menu>Preprocessor>Coupling / Ceqn>Gen w/Same Nodes 2.用下列方法生成与已有耦合集不同（均匀增加的）节点编号但有相同的自由度标记的新的耦合集： 命令：CPSGEN GUI: Main Menu>Preprocessor>Coupling / Ceqn>Gen w/Same DOF 使用耦合注意事项 1.每个耦合的节点都在节点坐标系下进行耦合操作。通常应当保持节点坐标系的一致性。 2.自由度是在一个集内耦合而不是集之间的耦合。不允许一个自由度出现在多于一个耦合集中。 3.由D或共它约束命令指定的自由度值不能包括在耦合集中。
161. EMF（电磁场分析中计算沿路径的电动势和电压降） 162. EMID，Key，Edges（增加或删除中间节点） 163. EMODIF，IEL，STLOC，I1，I2，I3，I4，I5，I6，I7，I8（调整单元坐标系方向）164. EMORE，Q，R，S，T，U，V，W，X（单元节点超过个时，在E命令后使用）165. EMUNIT, Lab, V ALUE(定义磁场单位) 166. EN，IEL，IJ，K，L，M，N，O，P（通过节点生成指定单元） 167. ENGEN，IINC，ITIME，NINC，IEL1，IEL2，IEINC，MINC，TINC，RINC，CINC，SINC，DX，DY，DZ（元素复制：用户自己进行编号） 168. ENORM，ENUM（重新定义壳单元的法线方向） 169. ENSYM，IINC，--，NINC，IEL1，IEL2，IEINC（镜像生成新单元：用户自己进行编号） 170. EPLOT（元素显示） 171. ERASE（擦除当前图形窗口显示的内容） 172. EREFINE，NE1，NE2，NINC，LEVEL，DEPTH，POST，RETAIN（将单元附近的单元网格细化） 173. ERESX，Key（控制单元积分点解的外推方式） Key=DEFA（线形材料单元节点解由积分点解外推得到） YES（节点解由积分点解外推得到） NO（节点解由积分点解拷贝得到） 174. ERNORM，Key（定义是否进行误差估计） 175. ERRANG，EMIN，EMAX，EINC（从文件读入单元数据） 176. ESEL, Type, Item, Comp, VMIN, VMAX, VINC, KABS（选择单元子集） 177. /ESHAPE，SCALE（显示单元形状） 178. ESIZE，SIZE，NDIV（指定线划分单元的默认数目） 179. ESLA, Type（选择已选面上的单元） 180. ESLL, Type（选择已选线上的单元） 181. ESLN, Type, EKEY, NodeType（选择已选节点上的单元） 182. ESORT，Item，Lab，ORDER，KABS，NUMB（对单元数据指定新的排序方式）183. ESURF，XNODE，Tlab，Shape（在既有单元表面生成表面单元） 184. ESYM，--，NINC，IEL1，IEL2，IEINC（镜像生成新单元：自动编号） 185. ESYS，KCN（定义单元坐标系。【注】只能通过局部坐标系定义） 186. ET，ITYPE，Ename，KOPT1，KOPT2，KOPT3，KOPT4，KOPT5，KOPT6，INOP R（定义单元） 【注】KOPT1～KOPT6为元素特性编码，BEAM3的KOPT6=1时，表示分析后的结果可输出节点的力或力矩。 187. ETABLE，Lab，Item，Comp（将单元某项结果作成表格） 【注】Lab为字段名，最多8个字符；Item，Comp分别为单元输出表中的名称和分量。
260. L，P1，P2，NDIV，SPACE，XV1，YV1，ZV1，XV2，YV2，ZV2（定义线） 261. L2ANG，NL1，NL2，ANG1，ANG2，PHIT1，PHIT2（生成直线与两直线均成一定角度）262. L2TAN，NL1，NL2（生成直线与两直线均相切） 263. LANG，NL1，P3，ANG，PHIT，LOCAT（生成直线与已知直线成一定角度） 264. LARC，P1，P2，PC，RAD（生成弧线） 265. /LARC，XCENTER，YCENTER，XLRAD，ANGLE1，ANGLE2（使用弧线注释） 266. LAREA，P1，P2，NAREA（在面上两关键点之间生成一条最短的线） 267. LATT，MAT，REAL，TYPE，--，KB，KE，SECNUM（指定线的单元属性） 268. LCABS，LCNO，KABS（指定是否对载荷工况取绝对值） 269. LCASE，LCNO（将载荷工况读入） 270. LCDEF，LCNO，LSTEP，SBSTEP，KIMG（从结果文件中定义载荷工况） LCDEF，LCNO，ERASE（删除一载荷工况） 271. LCFACT，LCNO，FACT（指定载荷工况的比例因子） 272. LCFILE，LCNO，Fname，Ext，--（从载荷工况文件中定义载荷工况） 273. LCLEAR，NL1，NL2，NINC（清除线单元网格） 274. LCOMB，NL1，NL2，KEEP（线线合并） 275. LCOPER，Oper1，LCASE，Oper2，LCASE2（载荷工况的组合运算） 【注】Oper1=ADD（加）、SUB（减）、SQUA（平方）、SQRT（平方根）、SRSS（平方和求平方根）、MIN（比较存储最小值）、MAX（比较存储最大值）。 LCOPER，LPRIN（重新计算线单元的主应力） 276. LCSEL，Type，LCMIN，LCMAX，LCINC（选择载荷工况） 277. LCWRITE，LCNO，Fname，Ext，--（将当前载荷工况写入载荷工况文件中） 278. LCZERO（清空数据库中以前的数据） 279. LDELE，NL1，NL2，NINC，KSWP（删除线） 【注】KSWP=0删除线但保留线上关键点、1删除线及线上关键点。 280. LDIV，NL1，RATIO，PDIV，NDIV，KEEP（将线分割） 281. LDRAG，NK1，NK2，…，NK6，NL1，NL2，…，NL6（将一组既有关键点按一定路径拖拉成线） 282. LDREAD，Lab，LSTEP，SBSTEP，TIME，KIMG，Fname，Ext，--（施加耦合场载荷）283. LESIZE，NL1，SIZE，ANGSIZ，NDIV，SPACE，KFORC，LAYER1，LAYER2，KYNDIV（指定所选线上单元数） 284. LEXTND，NL1，NK1，DIST，KEEP（将线延伸） 285. LFILLT，NL1，NL2，RAD，PCENT（两条相交线生成倒角） 286. LFSURF，SLINE，TLINE（在既有面单元上生成重叠的表面单元） LGEN,ITIME,NL1,NL2,NINC,DX,DY,DZ,KING,NOELEM,IMOVE(从一条线或多条线生成新的线) 287. LGLUE，NL1，NL2，…，NL8，NL9（线间相互粘接） 288. /LIGHT，WN，NUM，INT，XV，YV，ZV，REFL（为模型添加光源） 289. LINA，NL，NA（线面相交） 290. /LINE，X1，Y1，X2，Y2（使用线注释） 291. LINL，NL1，NL2，…NL8，NL9（被选线的交集） 292. LINP，NL1，NL2，…NL8，NL9（线集两两相交）
CERIG命令详解 2011-12-21 21:27:42| 分类：ANSYS | 标签：|字号大中小订阅 ansys学习－耦合与约束方程 1 耦合 当需要迫使两个或多个自由度取得相同（但未知）值，可以将这些自由度耦合在一起。耦合自由度集包含一个主自由度和一个或多个其它自由度。 典型的耦合自由度应用包括： "模型部分包含对称； "在两重复节点间形成销钉、铰链、万向节和滑动连接； "迫使模型的一部分表现为刚体。 如何生成耦合自由度集 1.在给定节点处生成并修改耦合自由度集 命令：CP GUI: Main Menu>Preprocessor>Coupling / Ceqn>Couple DOFs 在生成一个耦合节点集之后，通过执行一个另外的耦合操作（保证用相同的参考编号集）将更多节点加到耦合集中来。也可用选择逻辑来耦合所选节点的相应自由度。用CP命令输入负的节点号来删除耦合集中的节点。要修改一耦合自由度集（即增、删节点或改变自由度标记）可用CPNGEN命令。（不能由GUI直接得到CPNBGEN命令）。 2.耦合重合节点。 CPINTF命令通过在每对重合节点上定义自由度标记生成一耦合集而实现对模型中重合节点的耦合。此操作对“扣紧”几对节点（诸如一条缝处）尤为有用。 命令：CPINTF GUI: Main Menu>Preprocessor>Coupling / Ceqn>Coincident Nodes 3.除耦合重复节点外，还可用下列替换方法迫使节点有相同的表现方式： o如果对重复节点所有自由度都要进行耦合，常用NUMMRG命令（GUI：Main Menu>Preprocessor>Numbering Ctrls>Merge Items）合并节点。 o可用EINTF命令（GUI：Main Menu> Preprocessor>Create> Elements >At CoincidNd）通在重复节点对之间生成2节点单元来连接它们。 o用CEINTF命令（GUI：Main Menu>Preprocessor> Coupling/Ceqn>Adjacent Regions）将两个有不相似网格模式的区域连接起来。这项操作使一个区域的选定节点与另一个区域的选定单元连接起来生成约束方程。 生成更多的耦合集 一旦有了一个或多个耦合集，可用这些方法生成另外的耦合集： 1.用下列方法以相同的节点号但与已有模式集不同的自由度标记生成新的耦合集。 命令：CPLGEN GUI: Main Menu>Preprocessor>Coupling / Ceqn>Gen w/Same Nodes 2.用下列方法生成与已有耦合集不同（均匀增加的）节点编号但有相同的自由度标记的新的耦合集：
第一天目标： 熟悉ANSYS基本关键字的含义k --> Keypoints关键点l --> Lines线a --> Area 面v --> Volumes体e --> Elements单元n --> Nodes节点cm --> component组元et --> element type单元类型mp --> material property材料属性r --> real constant实常数d --> DOF constraint约束f --> Force Load集中力sf --> Surface load on nodes 表面载荷bf --> Body Force on Nodes体载荷ic --> Initial Conditions初始条件第二天目标： 了解命令流的整体结构,掌握每个模块的标识!文件说明段/BATCH/TILE,test analysis!定义工作标题/FILENAME,test!定义工作文件名/PREP7!进入前处理模块标识!定义单元,材料属性,实常数段ET,1,SHELL63!指定单元类型ET,2,SOLID45!指定体单元MP,EX,1,2E8!指定弹性模量MP,PRXY,1, 0.3!输入泊松比MP,DENS,1, 7.8E3!输入材料密度R,1, 0.001!指定壳单元实常数-厚度......!建立模型K,1,0,0,,!定义关键点 K,2,50,0,,K,3,50,10,,K,4,10,10,,K,5,10,50,,K,6,0,50,,A,1,2,3,4,5,6,!由关键点生成面......!划分网格ESIZE,1,0,AMESH, 1......FINISH!前处理结束标识/SOLU!进入求解模块标识!施加约束和载荷DL,5,,ALLSFL,3,PRES,1000SFL,2,PRES, 1000......SOLVE!求解标识FINISH!求解模块结束标识/POST1!进入通用后处理器标识....../POST26!进入时间历程后处理器……/EXIT,SAVE!退出并存盘以下是日志文件中常出现的一些命令的标识说明,希望能给大家在整理LOG文件时有所帮助/ANGLE!指定绕轴旋转视图/DIST!说明对视图进行缩放/DEVICE!设置图例的显示,如： 风格,字体等/REPLOT!重新显示当前图例/RESET!恢复缺省的图形设置/VIEW!设置观察方向/ZOOM!对图形显示窗口的某一区域进行缩放第三天生成关键点和线部分 1.生成关键点K,关键点编号,X坐标,Y坐标,Z坐标例：
结合自身经验，谈ANSYS中的APDL命令(一) 发表时间：2009-4-7 作者: 倪欣来源: e-works 关键字: ansys APDL 命令流 在ANSYS中，命令流是由一条条ANSYS的命令组成的一个命令组合，这些命令按照一定顺序排布，能够完成一定的ANSYS功能，本文是作者结合自身经验所总结的一些命令。 在ANSYS中，命令流是由一条条ANSYS的命令组成的一个命令组合，这些命令按照一定顺序排布，能够完成一定的ANSYS功能，这些功能一般来说通过菜单操作也能够实现（而那些命令流能够实现，菜单操作实现不了的单个命令比较少见）。 以下命令是结合我自身经验，和前辈们的一些经验而总结出来的，希望对大家有帮助。 （1）．Lsel, type, item, comp, vmin, vmax, vinc, kswp 选择线 type: s 从全部线中选一组线 r 从当前选中线中选一组线 a 再选一部线附加给当前选中组 au none u(unselect) inve: 反向选择 item: line 线号 loc 坐标 length 线长 comp: x,y,z kswp: 0 只选线 1 选择线及相关关键点、节点和单元 （2）．Nsel, type, item, comp, vmin, vmax, vinc, kabs 选择一组节点 type: S: 选择一组新节点（缺省） R: 在当前组中再选择 A: 再选一组附加于当前组 U: 在当前组中不选一部分 All: 恢复为选中所有 None: 全不选 Inve: 反向选择 Stat: 显示当前选择状态 Item: loc: 坐标 node: 节点号 Comp: 分量 Vmin,vmax,vinc: ITEM范围 Kabs: “0”使用正负号 “1”仅用绝对值 （3）．Esel, type, item, comp, vmin, vmax, vinc, kabs 选择一组单元 type: S: 选择一组单元（缺省）
1、A,P1,P2,P3,P4,P5,P6,P7,P8,P9 此命令用已知的一组关键点点（P1~P9 ）来定义面（Area）， 最少使用三个点才能围成面，同时产生转围绕些面的线。 点要依次序输入，输入的顺序会决定面的法线方向。 如果超过四个点，则这些点必须在同一个平面上。Men uPaths:Ma inMenu >Preprocessor>Cre ate>Arbitrary>ThroughKPs 2、G ABBR，Abbr,String ――定义一个缩略语. Abbr:用来表示字符串"String "的缩略语，长度不超过8个字符. String :将由"Abbr "表示的字符串，长度不超过6 0个字符. 3、A BBRES，Lab，Fname，EGt —从一个编码 文件中读出缩略语. Lab :指定读操作的标题， NEW :用这些读出的缩略语重新取代当前的缩略语（默认） CHANGE :将读出的缩略语添加到当前缩略语阵列，并替代现存同名的缩略语. EGt:如果"Fname "是空的，则缺省的扩展命是"ABBR". 4、ABBSAV , Lab , Fname , EGt —将当前的 缩略语写入一个文本文件里 Lab :指定写操作的标题，若为ALL，表示将所有 的缩略语都写入文件（默认） 5、 add,ir,ia,ib,ic,name,--,--,facta,factb,f actc 将ia,ib,ic变量相加赋给ir变量 ir,ia,ib,ic :变量号 name:变量的名称 6、 Adele,na1,na2,ninc,kswp ! kswp=O 时只 删除掉面积本身，=1时低单元点一并删除。 7、 Adrag ,n 11, nl2, nl3, nl4, nl5, nl6, nlp1, nlp2, nlp3 ,n lp4, nlp5, nlp6 !面积的建立，沿某组线段路径，拉伸而成。 8、Afillt,na1,na2,rad !建立圆角面积，在两相 交平面间产生曲面，rad为半径。 9、GAFUN，Lab 在参数表达式中，为角度函数指定单位.
一、定义材料号及特性 mp,lab, mat, co, c1,…….c4 lab: 待定义的特性项目（ex,alpx,reft,prxy,nuxy,gxy,mu,dens） ex: 弹性模量 nuxy: 小泊松比 alpx: 热膨胀系数 reft: 参考温度 reft: 参考温度 prxy: 主泊松比 gxy: 剪切模量 mu: 摩擦系数 dens: 质量密度 mat: 材料编号（缺省为当前材料号） c 材料特性值，或材料之特性，温度曲线中的常数项 c1-c4: 材料的特性-温度曲线中1次项，2次项，3次项，4次项的系数二、定义DP材料： 首先要定义EX和泊松比：MP，EX，MAT，…… MP，NUXY，MAT，…… 定义DP材料单元表（这里不考虑温度）：TB，DP，MAT 进入单元表并编辑添加单元表：TBDATA，1，C TBDATA，2，ψ TBDATA，3，……
如定义：EX=1E8，NUXY=0.3，C=27，ψ=45的命令如下： MP，EX，1，1E8 MP，NUXY，1，0.3 TB，DP，1 TBDATA，1，27 TBDATA，2，45这里要注意的是，在前处理的最初，要将角度单位转化到“度”，即命令：*afun,deg 三、单元生死载荷步 !第一个载荷步 TIME,... !设定时间值（静力分析选项） NLGEOM,ON !打开大位移效果 NROPT,FULL !设定牛顿－拉夫森选项 ESTIF,... !设定非缺省缩减因子（可选） ESEL,... !选择在本载荷步中将不激活的单元 EKILL,... !不激活选择的单元 ESEL,S,LIVE !选择所有活动单元 NSLE,S !选择所有活动结点 NSEL,INVE !选择所有非活动结点（不与活动单 元相连的结点） D,ALL,ALL,0 !约束所有不活动的结点自由度（可 选） NSEL,ALL !选择所有结点
Ansys中ETABLE命令详解 1、ETABLE简介 原来ansys求解完问题之后，会把计算结果保存在一个表里面，表的行是单元的编号，表的列是单元的计算结果，如节点位移、节点力、应力、应变等等。 ETABLE这个命令就是把表中的某个列取出来，赋值给某个自定义的向量，再通过*GET命令可以指定某个具体的单元，就可以把该单元的对应计算结果提取出来了。 ETABLE, Lab, Item, Comp 将单元值形成一个表以便进一步的处理。 2、命令选项解释： 1）Lab 用户自定义的表名，用于后续命令或输出的标题，最多可使用8个字母，不可与预定义的表名称重复。默认的表名是Item和Comp项的前四个字母组合而成的8个字母。如果与用户之前定义的表名相同，本次结果将被包括在同一表中。最多可定义200个不同的表名。以下表名是ANSYS预定义的，不可用作用户自定表名：REFL, STAT, 和ERAS. Lab = REFL以ETABLE的最新选项重写所有ETABLE命令预定义的表，但保留字段将被忽略，这个命令在载荷步改变后重写表时很方便。Lab = STAT将显示储存的表的值。Lab = ERAS将删除整个表。 2）Item 选项名称。常用的选项名称见后表。某些选项需要栏目名。Item = ERAS将删除表中的某一栏。 3）Comp
选项的栏目名（如果需要的话）。常用的栏目名见后表。 4）说明 定义单元值的表以便后续处理。单元值表可以被认为是工作表，其行代表所有被选择的单元。其列代表通过ETABLE命令输入表中的单元值。每一列数据有一个用户定义的名称，用于列表和显示。 将数据输入单元表后，你不仅可以列出和显示你的数据，还可以对数据进行许多操作，例如列相加或列相乘[SADD, SMULT]，为安全计算定义允许的应力[SALLOW]，或者将一列数据和另一列相乘 [SMULT]。更多的细节请看ANSYS Basic Analysis Guide。 有很多不同类型的数据结果可以被存在单元表中。例如，许多单元的选项只有一个值（也就是说，每一个单元对应此选项只有一个值）单一值的选项包括：SERR, SDSG, TERR, TDSG, SENE, TENE, KENE, JHEAT, JS, VOLU和CENT. 其余的选项是多个值的（也就是说，这些值在单元中是变化的，每个节点有不同的值）。因为每个单元只能有一个值存在单元表中，多值的选项存入的是平均值（视节点数而定）。例外的是FMAG和所有的单元力选项，它们存入的是相关节点值的和。（这段话的意思是说，单值的单元选项，如单元体积，存入表中的就是这个值；而在单元不同位置有不同值的选项，如应力，写入表中的是单元的平均值。根本原因在于一个单元只能对应表中的一个数据。） 5）访问方法 ETABLE命令中可以使用两种数据访问方法，视你想储存的数据不同而不同。一些结果只用通用名就可以访问（要素名法），而另一些结果需要一个标志名和标志数（序列数法）。 要素名法用于访问常用的单元数据（也就是说，绝大部分单元类型都有的数据）。所有的单值选项以及一部分多值选项可以用要素名法访问。不同的单元值视计算方法不同和选择集不同而不同。(AVPRIN, RSYS, LAYER, SHELL,和ESEL) 尽管节点值不用单元表也可以很容易地列出和显示，你仍然可能需要利用单元表储存这些节点数据以便后需的操作。要素名法的选项名和栏目名见后表。
