浙江X X X X X X有限公司培训教材 煤制氢装置工艺说明书 二○一○年九月
第一章 概 述 1 设计原则 1.1 本装置设计以无烟煤、蒸汽、空气为主要原料生产水煤气，然后经过一系列的净化变换处理生产工业氢气；生产规模：30000Nm 3/h 工业氢气。 1.2 本装置采用成熟、可靠、先进的技术方案，合理利用能源，降低能耗，节省投资。 1.3 认真贯彻国家关于环境保护和劳动法的法规和要求，认真贯彻“安全第一、预防为主”的指导思想，对生产中易燃易爆、有毒有害的物质设置必要的防范措施，三废排放要符合国家现行的有关标准和法规。 1.4 采用DCS 集散型控制系统。 2 装置概况及特点 2.1装置概况 本装置技术采用固定床煤气发生炉制气、湿法脱硫、全低温变换、变压吸附VPSA 脱碳和（PSA ）提纯氢气的工艺技术路线，其中的变压吸附脱碳和提氢技术采用上海华西化工科技有限公司的专有技术。 本装置由原料煤储运工序、固定床煤气发生炉制水煤气工序、水煤气脱硫工序、水煤气压缩工序、全低温变换工序、变换气脱硫工序、变压吸附脱碳和提氢工序、造气和脱硫循环水处理工序以及余热回收等部分组成。 2.2装置组成 原料煤储运→造气→气柜→水煤气脱硫→水煤气压缩→全低温变换→变换气脱硫→变压吸附脱碳→ 变压吸附提氢 2.3生产规模 制氢装置的生产规模为30000Nm 3/h ，其中0.6MPa 产品氢7000 Nm 3/h ，1.3 MPa 产品氢23000 Nm 3/h 。装置的操作弹性为30—110%，年生产时数为8000小时。 2.4物料平衡简图 本装置的界区自原料煤库出来的第一条输煤皮带的下料开始，至产品氢出口的最后一个阀门为止。 煤造气气柜变换压缩脱硫VPSA 脱碳 VPSA 氢提纯余 热 回 收 系 统 动力站界外蒸汽管网硫回收 脱硫循环水造气循环水煤栈桥原料煤库 循环水站界外界外吹风气 粉煤 炉渣蒸汽VPSA 解析气 CO2气界外 界外外卖炉渣硫磺 硫泡沫 上水回水 0.6MPa 产品氢 1.3MPa 产品氢 变脱水煤气水煤气水煤气P-55 水煤气变脱气变换气P-63上水回水空气吹风气蒸汽 蒸汽 块煤 块煤蒸汽 飞灰烟气灰渣
0 工艺技术说明 1、吸附制氢装置工艺技术说明 1）工艺原理 吸附是指：当两种相态不同的物质接触时，其中密度较低物质的分子在密度较高的物质表面被富集的现象和过程。具有吸附作用的物质（一般为密度相对较大的多孔固体）被称为吸附剂，被吸附的物质（一般为密度相对较小的气体或液体）称为吸附质。吸附按其性质的不同可分为四大类，即：化学吸附、活性吸附、毛细管凝缩和物理吸附。变压吸附（PSA）气体分离装置中的吸附主要为物理吸附。 物理吸附是指依靠吸附剂与吸附质分子间的分子力（包括范德华力和电磁力）进行的吸附。其特点是：吸附过程中没有化学反应，吸附过程进行的极快，参与吸附的各相物质间的动态平衡在瞬间即可完成，并且这种吸附是完全可逆的。 变压吸附气体分离工艺过程之所以得以实现是由于吸附剂在这种物理吸附中所具有的两个基本性质：一是对不同组分的吸附能力不同，二是吸附质在吸附剂上的吸附容量随吸附质的分压上升而增加，随吸附温度的上升而下降。利用吸附剂的第一个性质，可实现对混合气体中某些组分的优先吸附而使其它组分得以提纯；利用吸附剂的第二个性质，可实现吸附剂在低温、高压下吸附而在高温、低压下解吸再生，从而构成吸附剂的吸附与再生循环，达到连续分离气体的目的。 吸附剂： 工业PSA-H2装置所选用的吸附剂都是具有较大比表面积的固体颗粒，主要有：活性氧化铝类、活性炭类、硅胶类和分子筛类吸附剂；另外还有针对某种组分选择性吸附而研制的特殊吸附材料，如CO专用吸附剂和碳分子筛等。吸附剂最重要的物理特征包括孔容积、孔径分布、表面积和表面性质等。不同的吸附剂由于有不同的孔隙大小分布、不同的比表面积和不同的表面性质，因而对混合气体中的各组分具有不同的吸附能力和吸附容量。 吸附剂对各种气体的吸附性能主要是通过实验测定的吸附等温线和动态下的穿透曲线来评价的。优良的吸附性能和较大的吸附容量是实现吸附分离的基本条件。 同时，要在工业上实现有效的分离，还必须考虑吸附剂对各组分的分离系数应尽可能大。所谓分离系数是指：在达到吸附平衡时，（弱吸附组分在吸附床死空间中残余量/弱吸附组分在吸附床中的总量）与（强吸附组分在吸附床死空间中残余量/强吸附组分在吸附床中的总量）之比。分离系数越大，分离越容易。一般而言，变压吸附气体分离装置中的吸附剂分离系数不宜小于3。 另外，在工业变压吸附过程中还应考虑吸附与解吸间的矛盾。一般而言，吸附越容易则解吸越困难。如对于C5、C6等强吸附质，就应选择吸附能力相对较弱的吸附剂如硅胶等，以使吸附容量适当而解吸较容易；而对于N2、O2、CO等弱吸附质，就应选择吸附能力相对较强的吸附剂如分子筛等，以使吸附容量更大、分离系数更高。 此外，在吸附过程中，由于吸附床内压力是周期性变化的，吸附剂要经受气流的频繁冲刷，因而吸附剂还应有足够的强度和抗磨性。 在变压吸附气体分离装置常用的几种吸附剂中，活性氧化铝类属于对水有强亲和力的固体，一般采用三水合铝或三水铝矿的热脱水或热活化法制备，主要用于气体的干燥。硅胶类吸附剂属于一种合成的无定形二氧化硅，它是胶态二氧化硅球形粒子的刚性连续网络，一般是由硅酸钠溶液和无机酸混合来制备的，硅胶不仅对水有极强的亲和力，而且对烃类和CO2等组分也有较强的吸附能力。 活性炭类吸附剂的特点是：其表面所具有的氧化物基团和无机物杂质使表面性质表现

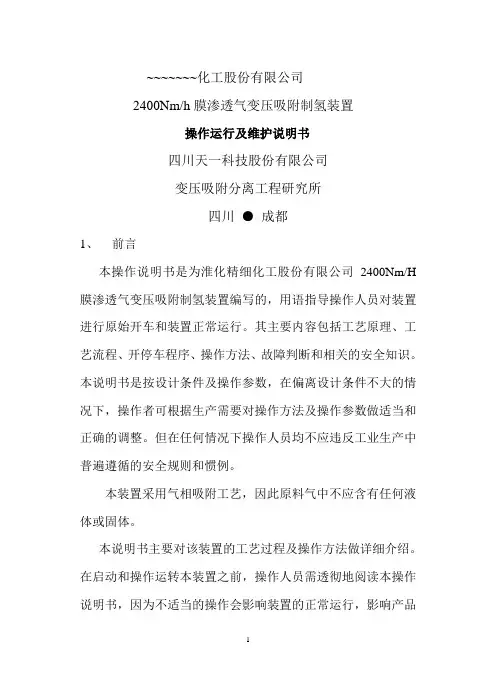

~~~~~~~化工股份有限公司 2400Nm/h膜渗透气变压吸附制氢装置 操作运行及维护说明书 四川天一科技股份有限公司 变压吸附分离工程研究所 四川●成都 1、前言 本操作说明书是为淮化精细化工股份有限公司2400Nm/H 膜渗透气变压吸附制氢装置编写的，用语指导操作人员对装置进行原始开车和装置正常运行。其主要内容包括工艺原理、工艺流程、开停车程序、操作方法、故障判断和相关的安全知识。本说明书是按设计条件及操作参数，在偏离设计条件不大的情况下，操作者可根据生产需要对操作方法及操作参数做适当和正确的调整。但在任何情况下操作人员均不应违反工业生产中普遍遵循的安全规则和惯例。 本装置采用气相吸附工艺，因此原料气中不应含有任何液体或固体。 本说明书主要对该装置的工艺过程及操作方法做详细介绍。在启动和操作运转本装置之前，操作人员需透彻地阅读本操作说明书，因为不适当的操作会影响装置的正常运行，影响产品
质量，导致吸附剂的损坏，甚至发生事故，危及人身及装置安全。 除专门标注外，本操作说明中所涉及的压力均为表压，组份浓度为体积百分数，流量均为标准状态（760mmHg、273K）下的体积流量。 1、工艺原理及过程 2．1物流 2．1.1原料 本装置原料为膜渗透气。 原料气组成及条件如下： 流量：~~~2400 Nm 压力：0。05~0。1Mpa 温度：≤40 2．1．2 产品 产品组成及条件如下：
产品氢气流量：~1400Nm/h 产品氢气压力：0.7Mpa 温度：~40 2．1．3 副产品解吸气 产品组成及条件如下： 解吸气压力：0.02Mpa 温度：~40 流量：~1000 Nm/h 2.3 工艺原理提纯氢气的原料气中主要成分是H2，其他杂质组份是N2+Ar CO CO2 和O2等。 本装置采用变压吸附技术（Pressure Swing Adsorption,简称PSA）从原料气中分离除去杂质组份获得提纯的氢气产品。 变压吸附技术是以吸附剂（多孔固体物质）内部表面对气体分子的物理吸附为基础，利用吸附剂在相同压力下易吸附高沸点组份、不易吸附低沸点组份和高压下吸附量增加（吸附组份）、减压下吸附量减小（解吸组份）的特性。将原料气在压力下通过吸附气床层，相对于氢的高沸点杂质组份被选择性吸附，低沸点组份的氢不易吸附而通过吸附剂床层，达到氢和杂质组
变压吸附技术在焦炉煤气制氢中的应用 戴四新 （厦门市建坤实业发展公司，福建厦门 361012） 摘要：介绍了变压吸附（PSA）技术的基本原理及其应用于焦炉煤气提氢的Sysiv和Bergbau PSA制氢典型工艺。指出PSA技术是近年国内外发展最快、技术最成熟、成本最低的煤气制氢方法，在国内焦炉煤气制氢中最具发展前途，应大力推广应用。 关键词：变压吸附（PSA）技术;焦炉煤气;制氢技术 中图分类号：ＴＱ028.１+5 文献标识码：B 文章编号：1004-4620(2002)02-0065-02 Application of the Pressure Shift Absorbing Technique in Hydrogen Making Process from COG DAI Si-xin (Xiamen Jiankun Industry Developing Corp.,Xiamen 361012,China) Abstract：The basic pinciple of the Pressure Shift Absorbing(PSA) Technique and the representative technics(Sysiv and Bergban)of it`s application for hydrogen making process from COG are discribing.It is pointed out that in recend past years the development of the PSA technique for the hydrogen-making process from COG is the most rapid and the technique is also the most perfect and economical way in the world,and it has the best developing foreground in hydrogen-making process from COG in China.It should be expanded and applied widely soon. Key words：pressure shift absorbing(PSA);coke oven gas(COG);hydrogen making technology
水电解制氢设备 操 作 使 用 手 册 苏州竞立制氢设备有限公司
1、简述 1.1、氢气的性质和用途： 氢是自然界分布最广的元素之一，它在地球上主要以化合状态存在于化合物中。在大气层中的含量却很低，仅有约1ppm（体积比）。氢是最轻的气体,它的粘度最小，导热系数很高，化学活性、渗透性和扩散性强（扩散系数为0.63cm2/s，约为甲烷的三倍），它是一种强的还原剂，可同许多物质进行不同程度的化学反应，生成各种类型的氢化物。 氢的着火、燃烧、爆炸性能是它的特性。氢含量范围在4-75%（空气环境）、4.65-93.9%（氧气环境）时形成可爆燃气体，遇到明火或温度在585℃以上时可引起燃爆。 压力水电解制出的氢气具有压力高（1.6或 3.2MPa）便于输送，纯度高（99.8%以上）可直接用于一般场合，还可以通过纯化（纯度提高到99.999%）和干燥（露点提高到-40～-90℃）的后续加工，可以作为燃料、载气、还原或保护气、冷却介质，广泛应用于国民经济的各行各业。 1.2、水电解制氢原理： 利用电能使某电解质溶液分解为其他物质的单元装置称为电解池。 任何物质在电解过程中，在数量上的变化服从法拉第定律。法拉第定律指出：电解时，在电极上析出物质的数量，与通过溶液的电流强度和通电时间成正比；用相同的电量通过不同的电解质溶液时，各种溶液在两极上析出物质量与它的电化当量成正比，而析出1克当量的任何物质都需要1法拉第单位96500库仑（26.8安培小时）的电量。水电解制氢符合法拉第电解定律，即在标准状态下，阴极析出1克分子的氢气，所需电量为53.6A/h。经过换算，生产1m3氢气（副产品0.5m3氧气）所需电量约2393Ah，原料水消耗0.9kg。 将水电解为氢气和氧气的过程，其电极反应为: 阴极: 2H 2O + 2e →H 2 ↑+ 2OH- 阳极: 2OH-- 2e →H 2O + 1/2O 2 ↑ 总反应: 2H 2O →2H 2 ↑+ O 2 ↑ 由浸没在电解液中的一对电极，中间隔以防止气体渗透的隔膜而构成水电解池，通以一定电压（达到水的分解电压1.23V和热平衡电压1.47V以上）的直流电，水就发生电解。根据用户产量需求，使用多组水电解池组合，减小体积和增加产量，就形成水电解槽的压滤型组合结构。 本公司生产的压力型水电解槽采用左右槽并联型结构，中间极板接直流电源正极，两端极板接直流电源负极，并采用双极性极板和隔膜垫片组成多个电解池，并在槽内下部形成共用的进液口和排污口，上部形成各自的氢碱和氧碱的气液体通道。由电解槽纵向看，A、B系列的氧气出口设计在中心线靠直流铜排一侧（氧铜侧），C、D、E、F系列的氢气出口设计在中心线靠直流铜排一侧（氢铜侧）。 我公司生产的压力型水电解槽，目前标准产品操作压力为1.6MPa和3.2MPa两种。具有结构紧凑，运行安全，使用寿命长的特点，电解液采用强制循环，电解消耗的原料
变压吸附制氢工艺 Company Document number：WTUT-WT88Y-W8BBGB-BWYTT-19998
工艺技术说明 1、吸附制氢装置工艺技术说明 1）工艺原理 吸附是指：当两种相态不同的物质接触时，其中密度较低物质的分子在密度较高的物质表面被富集的现象和过程。具有吸附作用的物质（一般为密度相对较大的多孔固体）被称为吸附剂，被吸附的物质（一般为密度相对较小的气体或液体）称为吸附质。吸附按其性质的不同可分为四大类，即：化学吸附、活性吸附、毛细管凝缩和物理吸附。变压吸附（PSA）气体分离装置中的吸附主要为物理吸附。 物理吸附是指依靠吸附剂与吸附质分子间的分子力（包括范德华力和电磁力）进行的吸附。其特点是：吸附过程中没有化学反应，吸附过程进行的极快，参与吸附的各相物质间的动态平衡在瞬间即可完成，并且这种吸附是完全可逆的。 变压吸附气体分离工艺过程之所以得以实现是由于吸附剂在这种物理吸附中所具有的两个基本性质：一是对不同组分的吸附能力不同，二是吸附质在吸附剂上的吸附容量随吸附质的分压上升而增加，随吸附温度的上升而下降。利用吸附剂的第一个性质，可实现对混合气体中某些组分的优先吸附而使其它组分得以提纯；利用吸附剂的第二个性质，可实现吸附剂在低温、高压下吸附而在高温、低压下解吸再生，从而构成吸附剂的吸附与再生循环，达到连续分离气体的目的。 吸附剂： 工业PSA-H2装置所选用的吸附剂都是具有较大比表面积的固体颗粒，主要有：活性氧化铝类、活性炭类、硅胶类和分子筛类吸附剂；另外还有针对某种组分选择性吸附而研制的特殊吸附材料，如CO专用吸附剂和碳分子筛等。吸附剂最重要的物理特征包括孔容积、孔径分布、表面积和表面性质等。不同的吸附剂由于有不同的孔隙大小分布、不同的比表面积和不同的表面性质，因而对混合气体中的各组分具有不同的吸附能力和吸附容量。 吸附剂对各种气体的吸附性能主要是通过实验测定的吸附等温线和动态下的穿透曲线来评价的。优良的吸附性能和较大的吸附容量是实现吸附分离的基本条件。 同时，要在工业上实现有效的分离，还必须考虑吸附剂对各组分的分离系数应尽可能大。所谓分离系数是指：在达到吸附平衡时，（弱吸附组分在吸附床死空间中残
