50吨电子地磅
描述：在选择买50吨地磅之前，先要了解一下地磅主要由哪些部件构成、注意要点，基础建造、使用、保养注意要点等，掌握这些知识，便于选型。尺寸选择：地磅的尺寸是选型的关键，吨位并不是实要因素，确定要50吨地磅时，首先还要确定自已过磅的车长和宽，大了浪费，小了用不了。最好是实际测量一下。不确定时可以设定一个范围，通常前四后八的车型，选9米地磅，半挂车为16米，具体的可以咨询厂商。象工地上使用一般常做的尺寸有9米，12米，16米等。确定好尺寸了，下面就要开始找相应的厂家询价，询价时需要厂家提供哪些材料？问哪些问题比较好！在此之前，您最好了解一下地磅这个产品本身地磅的构造及各部件作用：地磅主要由：磅体、称重传感器、接线盒、显示仪表、信号线构成其中磅体是决定地磅承重结构的重要部份。地磅磅体：由面板、端面板、U型梁组成，面板是在汽车过磅时的直接重力作用接触面，端面板起封闭磅体的作用是众所周知，其实在汽车过磅时，大部份的作用力都是通过面板直接传输到端面板上，虽然很多人忽视
它的作用。在买地磅是只问面板的厚度，在实际检修案例中，多数地磅磅体变形直接原因就是端面板太簿。很多不法厂商为节省材料在端面板用料上做文章。
称重传感器：传感器相当于人体心脏决定地磅的精准度、称重反映灵敏度，因此传感器的好坏直接影响地磅的性能，甚至使用寿命。传统的模似式传感器，通过模似信号输出，在实际应用中让很多不法商贩有机可乘，他们通过安装遥控器拦截信号，自由增减控制称重数据。此外在实用过程中，超载，实用不当，雷击等都可能会造成传感器损坏，在维修过程中发现，模似式的传感器更换时，只更换一只很难跟其它传感器匹配，往往要更换一组甚至更多。造成高傲的维修费用。并且这些非正常损坏是不在厂商保修范围之类的。所以在选购时一定要问清楚，作为最新技术，数字式传感器，通过数字信号输出，直接有显示仪表接收，不受遥控器干扰，加大了防作弊能力，另一方面产品性能也更优越，自动故障检测功能，可以在开机时自动检测，直接通过显示仪表反映传感器异常，发现传感器损坏时只需更换对应的传感器即可。另有
加密功能，防止人为操控。称重显示仪表显示仪表控制器，是地磅称重数据的输出端，直接反映称重数据，可以直接在面板上进行操作打印，犹如人体大脑记录称重数据进行存储，也可以连接电脑、打印机、外接显示大屏幕等周边设备，通过安装称重软件，称重数据可自由编辑、共享、统计报表，打印磅单等。配置地磅的标准配制，包括磅体、称重感器、称重显示仪表、接线盒、信号线，可以说足以满足一般使用需求了，其它的周边设备这个可以自已确定，不要被一些厂商所忽悠，可能有些人会利用一些选配件来做
噱头，以此吸引你购买，而这些配件实际费用并不高，要知道你买的是地磅，称重即可，很多配件未必实用。地磅的使用及保养：地磅是钢铁做成的，这个不假，但是它不只是一个大铁块，同时也是电子产品，日常的保养不容忽视。在汽车过磅时，一定要缓缓驶过磅体，不能中途转弯掉头，不能快速冲过以免造成磅体侧翻。地磅出故障时最好找专业人员解决，自已不要善自拆开，也不要让其他陌生人动，现实中有些人
会想占小便宜，遇到上门推销的人，说一一下可以给你免费保养或是看一下地磅，要知道天下没有免费的午餐，还是留个心眼比较好。最重要的还是要认清楚资质，购买前能上门实地考察最好了，了解一下厂家的口碑。
地磅备选尺寸一览：
SCS-100T防爆全电子汽车衡项目 （高端配备数字型） 方 案 书 有限公司
一、配置明细及报价(高端配备) 备注：1、以上报价含税价，含运输、安装、调试，不含计量检测费； 2、整套设备免费保用一年（12个月），人为破坏和自然灾害除外（如致命雷击、水淹、 火烧等）； 3、不包含基础施工建设，我方可提供基础施工图纸及技术指导； 有限公司
二、产品型号及技术参数 产品名称：防爆型数字式智能全电子汽车衡（高端配备） 型号规格：SCS-100T 3.4×18M 整机技术参数： 现场电路防爆符合：GB3836.01-2000\GB3826.04-2000标准 制造厂有限公司 最大秤量（Max）/最小秤量（Min） 100吨/1000Kg 检定分度值（e）（e）=20Kg（100吨秤） 使用分度值 10Kg 准确度等级 III级 制造许可证标志和编号 MC 制 最大安全载荷（Lim=） 100吨 极限载荷 120吨 温度范围（…oC/…oC/） -20℃—55℃ 电源电压（V） 220VAC单相（-10%- +10%）最大除皮范围最大秤量值之100% 承重平台尺寸（m×m） 3.4m×18m(分三节) 支点个数 8个 UPS断电使用时间≥30分钟
◆秤体钢结构简介: 电子汽车衡主要由承重台、称重显示控制器、数字式式称重传感器、基础四部分组成；可选配户外大屏幕显示器、计算机管理系统、监控系统、汽车衡无人值守远程控制系统、定量装车系统等电气设备，为用户提供准确度高，可靠性好，操作简便，智能化程度高的衡器称重管理系统。 1．系统组成及其结构特点 1.1机械承重台部分 1.1.1 秤体结构： （1）结构设计： 产品要求采用CAD、CAE等先进的设计手法，承重台设计均采用计算机进行秤体刚度、强度受力分析计算，保证承重台受力合理，具有良好的刚度、强度，承重台的安全载荷为150%FS 额定秤量，确保秤体整体强度和局部强度匹配。秤体在高频率使用过程中不产生永久性变形，确保秤体经久耐用。承重台面具有足够的刚度。 由于模拟实际秤台结构进行受力分析，因而计算结果权威、可靠。 （2）模块化（机械化）秤台： 秤台模块焊接采用模块焊接工装，并用预拱机（保证秤台不积水不变形）自动焊接平台固定焊接完毕预留24小时的应内消除时间。模块只有长度的区别，其端头连接方式及尺寸均相同，真正实现互换性。 秤体的传感器支点与受力点重合，则轴载荷重产生的翻转力矩为零，秤台受力后重心更加平稳。保证汽车双向过车称重数据的重复性。 产品承重台采用槽型钢结构，材料选用定点厂的优质热轧钢，其化学成分和力学性能符合GB700-88《普通碳素结构钢技术条件》的规定。秤体由CO2气体保护焊和埋弧自动焊加工成型，所有焊缝均经过严格检测，保证与母材厚度相匹配的足够焊深，焊接表面光滑平整，无气泡、夹渣、裂纹、虚焊等现象。（重要焊缝）高度不小于8mm，一般焊缝高度不小于6mm, 焊缝波纹均匀，间隙不大于3mm, 且每条焊缝均有闭环。设计制造全面符合GB50205-95《钢结构工程施工及验收规范》。秤台表面均经过抛丸、喷砂等预处理。抛丸是通过机械的方法把金属的丸料以很高的速度（大约70米/秒）和一定的角度抛射到工作表面上，让钢丸高速冲击工作表面，达到去除杂质、氧化皮，增加表面的粗糙度以及金属表面的强化等方面。由于抛丸无法对构件的部分角落进行处理，为达到整体处理效果，我们还专门增加喷砂处理。 所有材料预处理后喷涂二层环氧富锌底漆，在整机检定完毕后出厂前再涂覆二层环氧富锌底漆和炳烯酸聚氨酯船用漆，同种油漆颜色不超过一个色差。且油 膜厚实，耐磨、耐压、耐酸、耐碱、防腐能力强。油漆总的成膜厚度为4×45 μm。
上海市建筑工程优质结构评审标准( 最新版) 第一部分现场质量保证条件 一、检查标准 （一）施工现场质量管理检查记录 1、现场质量管理制度; 2、主要专业工种上岗证书; 3、施工组织设计、施工方案及审批手续( 补充) ( 1) 施工单位技术负责人、监理单位总监审查签字手续齐全; ( 2) 质量验收按统一标准进行划分, 并制订混凝土强度、钢筋保护层厚度等。结构实体检验计划。 ( 3 ) 编制项目不少于”质量控制资料”A册目录中的基本项目, 特殊分部、分项工程应由专项施工方案。 ( 4 ) 施工时按照审批经过的施工组织设计、施工方案( 含按规定经专家技术评审的专项施工方案) 组织实施, 不得擅自改变。 4、材料管理情况( 补充) ( 1 ) 材料台帐制作与工程实际进度及现场实际使用相符合, 材料应先复试后使用。 ( 2 ) 材料台帐与现场材料质量说明书一致, 不得制作虚假台帐。 ( 3 ) 混凝土空心砌块、混凝土多孔砖、加气砌块等产品露天堆放有防雨防潮措施; 砌筑时产品龄期不小于28天。 5、测量仪器、计量器具设置( 水准仪、经纬仪、磅秤、30m和 50m卷尺等) ( 1 ) 在检定有效期内使用测量仪器及计量器具。
( 2 ) 测量仪器及计量器具的精度符合工程实际要求精度。 ( 3 ) 测量仪器及计量器具的计量、校验证书与实物一致。 ( 4) 专人使用, 专人保管。 （二）施工现场标准养护室设置和管理 1、养护室面积不宜小于5m2, 且有保温隔热及恒温装置; 2、室内养护: 室内温度为20℃±2℃, 相对湿度为95％以上 水中养护: 采用温度为20℃±2℃不流动的Ca( OH) 2饱和溶液; 3、标准养护室应设立水泥混合砂浆试块立柜, 立柜内宜衬海绵等保 湿材料, 控制湿度为60％～80％; 4、标准养护室配置温度计、湿度计, 温度、湿度由专人每天记录 两次( 上、下午各一次) , 有标准养护室的管理制度并严格执行; 5、砂浆、混凝土试块按规范标准制作, 试块制作后在终凝前用铁钉 刻上制作日期、工程部位、设计强度等, 不得在试块终凝后书写。 （三）永久水准点和沉降观测点( 补充) 1、水准点和沉降观测点设置符合设计图纸和规范要求。 2、按规范要求对建筑物及时进行沉降测量, 不得制作虚假测量资料。 二、得分计算 1、应得分满分为5分; 2、施工现场质量管理检查记录符合要求得3.5分; 3、施工现场标准养护室设置和管理符合规定得1分; 4、永久水准点和沉降观测点的设置符合规范及设计要求得0.5分。 三、检查评分表采用附录B: 建筑表一 第二部分实测
地磅原理及基础知识 <点击复制本贴地址,推荐给朋友> 地磅按秤体结构可分为:U型钢地磅、槽钢地磅、工字钢地磅、钢筋混凝土地磅;按传感器可分为数字式地磅、模拟式地磅、全地磅;汽车衡俗 称地磅。地磅按传感器输出信号分类可分为模拟式地磅与数字式地磅;按称量方式分为静态汽车衡与动态汽车衡(地磅);按安装方式可分为地 上衡与地中衡;按秤台结构分为钢结构台面与混凝土台面;按使用环境状况可分为防爆地磅与非防爆地磅;按地磅的自动化程度可分为非自动 地磅与自动地磅。她们的基本配置就是一样的。都需要传感器、接线盒、打印机、称重仪表,现如今的地磅可以配上电脑与称重软件。 地磅英文为:scale,所以在行业内就有:SCS系列之称; 常用规格有:宽3~3、4 长有6~24,称重范围30T~200T,有的厂家可以生产到250T 地磅标准配置主要由承重传力机构(秤体)、高精度称重传感器、称重显示仪表三大主件组成,由此即可完成地磅基本的称重功能,也可根 据不同用户的要求,选配打印机、大屏幕显示器、称重管理软件系统以完成更高层次的数据管理及传输的需要。 承重与传力机构——将物体的重量传递给称重传感器的机械平台,常见有钢结构及钢混结构二种型式。 高精度称重传感器——就是地磅的核心部件,起着将重量值转换成对应的可测电信号的作用,它的优劣性直接关系到整台衡器的品质。 称重显示仪表——用于测量传感器传输的电信号,再通过专用软件处理显示重量读数,并可将数据进一步传递至打印机、大屏幕显示器、 电脑管理系统。 打印机:用于打印重量数据表单大屏幕:用于远距离读数 称重管理软件-系统:用于重量数据的进一步处理、储存、传输等。 不同厂家的地磅,强调的参数与侧重点不一样,不过大致一样,下面以科杰衡器厂的为例 数字式地磅的特点: 数字式地磅解决传输信号弱及干扰问题--数字化通讯 1、模拟式传感器的输出信号最大一般在数十毫伏,在电缆传输这些弱信号过程中,很容易受到干扰,从而造成系统工作不稳定或计量 准确性降低。而数字式传感器的输出信号均在3-4V左右,其抗干扰能力远大于模拟信号数百倍,解决传输信号弱及干扰问题; 2、采用RS485总线技术,实现信号的远距离传输,传输距离不小于1000米; 3、总线结构便于多个称重传感器的应用,在同一个系统中最多可接
第二部分技术说明 一、技术参数 1、电气参数： 变压器容量：1250KVA 中频电源额定功率：1000KW 工作频率：500Hz 最高输出电压：2200V 2、工作参数： 额定容量：2t 最大容量：2.4t 额定功率：1000KW 工作温度：1450℃（最高1600℃） 熔化率：1.70t/h 耗电量：580KWh/t 功率因数：≥0.95 启动成功率：100% 工作噪音：≤85dB（离设备1米处） 3、冷却系统技术参数： 循环水压力：0.2～0.4Mpa 循环水量： 35t/台 循环水温：进＜30℃，出＜55℃ 纯水压力： 0.15～0.2Mpa 4、液压系统参数： 油箱容量：300L 液压介质：抗磨液压油 工作压力：11Mpa
流量：40L/min 5、设备运行要求： 海拔高度：＜3000m 环境温度：5-42℃ 相对温度：＜90%（平均温度不低于20℃） 环境要求：周围无导电尘埃，爆炸性气体及严重破坏金属和绝缘的腐蚀性气体无明显的震动和颠簸 安装方式：户内 二、控制技术特点简介 1、采用全数字集成单板结构控制线路，所有器件都经过高温老化筛选；关键器件采用军品，关键线路使用表面微封工艺，大大减少了控制板的面积，提高了可靠性；整板进行72小时高低温冲击，避免了早期失效，使控制电路具有高可靠性。控制电路采用数字控制，抗干扰能力强，除完成常规的整流、逆变、过压、短路、限流、限压的控制功能外，还带有故障自诊断功能和故障延时功能。 2、用零压数字扫频电路启动方式，确保满炉、冻炉启动的可靠性；同时具备常规的自动重启动功能。 3、具有网压过高、水温过高、水压过低、输出中频电压过高和漏炉报警装置，具备声光报警和电源切断处理功能。 4、输出功率连续可调，以满足烘炉、熔化、升温、保温的需求。 5、专门设计的逆变角控制环路，可根据负载工况，通过控制逆变角实时调整等效负载阻抗，使电源和负载处于最佳匹配，使电源一直处于可能的最大出力状态，功率因数可达0.98，最大限度地发挥了设备的出力。这样在整个工艺允许的工况范围内，设备可达到恒功率输出，加快了熔化速度，节约了电能。 6、电压、电流采用双闭环无差控制，不但可克服电网波动和负载变化的扰动，而且在限压限流工况时为无差调节，没有传统截压、截流工况所造成的设备出力损失。

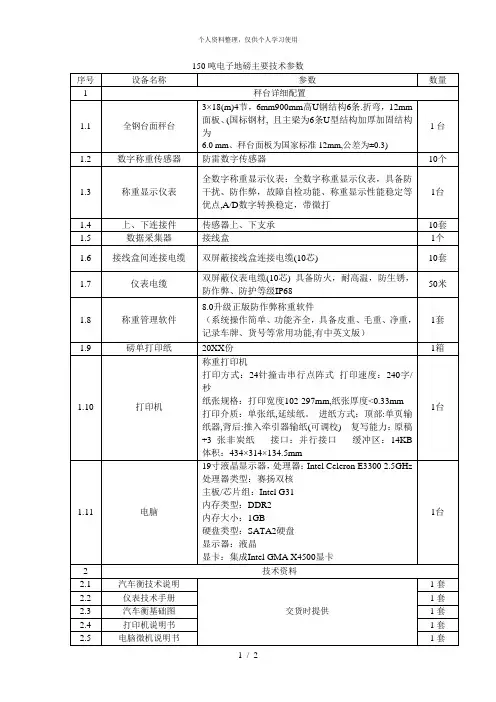

150吨电子地磅主要技术参数 序号设备名称参数数量1秤台详细配置 1.1全钢台面秤台3×18(m)4节，6mm900mm高U钢结构6条.折弯，12mm 面板、(国标钢材, 且主梁为6条U型结构加厚加固结构 为 6.0 mm、秤台面板为国家标准12mm,公差为±0.3) 1台 1.2数字称重传感器防雷数字传感器10个 1.3称重显示仪表全数字称重显示仪表：全数字称重显示仪表，具备防 干扰、防作弊，故障自检功能、称重显示性能稳定等 优点,A/D数字转换稳定，带微打 1台 1.4上、下连接件传感器上、下支承10套1.5数据采集器接线盒1个 1.6接线盒间连接电缆双屏蔽接线盒连接电缆(10芯)10套 1.7仪表电缆双屏蔽仪表电缆(10芯) 具备防火，耐高温，防生锈， 防作弊、防护等级IP68 50米 1.8称重管理软件 8.0升级正版防作弊称重软件 （系统操作简单、功能齐全，具备皮重、毛重、净重， 记录车牌、货号等常用功能,有中英文版） 1套 1.9磅单打印纸2000份1箱 1.10打印机 称重打印机 打印方式：24针撞击串行点阵式打印速度：240字/秒 纸张规格：打印宽度102-297mm,纸张厚度<0.33mm 打印介质：单张纸,延续纸。进纸方式：顶部:单页输 纸器,背后:推入牵引器输纸(可调校) 复写能力：原稿 +3 张非炭纸接口：并行接口缓冲区：14KB 体积：434×314×134.5mm 1台 1.11电脑19寸液晶显示器，处理器：Intel Celeron E3300 2.5GHz 处理器类型：赛扬双核 主板/芯片组：Intel G31 内存类型：DDR2 内存大小：1GB 硬盘类型：SATA2硬盘 显示器：液晶 显卡：集成Intel GMA X4500显卡 1台 2技术资料 2.1汽车衡技术说明 交货时提供1套 2.2仪表技术手册1套2.3汽车衡基础图1套2.4打印机说明书1套2.5电脑微机说明书1套 备注报价含包装费、运输、保险、安装调试费用 1 / 2
