建筑电工学试卷
本试题一共四道大题，共4页，满分100分。考试时间90分钟。
注意:1、答案必须填写在答题纸上，题号不清或无题号的以零分计。
2、答题前，请在答题纸上准确、清楚地填写各项目;
3、学号、考点名称、考室号、姓名、身份证号、课程代码、课程名称、培养
层次等，不写、乱写及模糊不清者，答题纸作废;
4、开卷考试，若有雷同以零分计。
一、选择题(每题1.5分，共15分)
1、磁性物质的磁导率不是常数，因此 ( B ) ,
A、B与H不成比例
B、与B不成比例
C、与I成比例 ,,
2、50Hz的变压器用于25Hz时，则 ( B )
A、近于不变
B、可能烧坏绕组 ,m
C、一次侧电压U降低
D、一次侧电压U升高 113、直流电磁铁在吸合过程中
气隙减少，则磁路磁阻和线圈电流将 ( C ) A、增大;增大 B、增大;减小 C、减小;减小 D、减小;增大 4、三相异步电动机在正常运行中如果有一根电源线断开，则( D ) A、电动机立即停转 B、电动机会反向运转 C、电流立即减小 D、电流大大增加 5、三相异步电动机的转矩T与定子每相电源电压U的关系是 ( A ) 1
A、与U的平方成正比
B、与U成正比
C、与U成反比
D、无关 111
6、在多量程的电压表中，量程愈大，则其倍压器的阻值 ( A )
A、愈大
B、愈小
C、不变
D、无关 7、使用电压表或电流表时，要正确选择
量程，应使被测值 ( B ) A、小于满标值的一半左右 B、不超过满标值即可 C、超过满标值的一半以上 D、无关
U,0U,0U,08、对某电路中一个NPN型硅管测试，测得，，，则此管工作BCCEBE 建筑电工学试卷第1页 (共4页)
在 ( D )
A、放大区
B、截止区
C、扩散区
D、饱和区 9、在放大电路中，若测得某晶
体管三个极的电位分别为6V，1、2V，1V，则该管为 ( D )
A、PNP型硅管
B、PNP型锗管
C、NPN型硅管
D、NPN型锗管 10、逻辑函数的
最简与或表达式为: ( A ) F,A,B，AB，AB
A、 B、0 C、1 D、 A，ABA，B二、简答题(每题10分，共20分)
1、既然在电动机的主电路中装有熔丝，为什么还要加接热继电器,它们各起什
么作用,
答:熔丝和热继电器虽然都能对过大电流起保护作用，但两者的动作原理、目
的和应用范围不同，熔丝主要对过大的突发短路电流起保护作用，热继电器主要对
一段时间的过负载起保护作用，过负载时电流虽然超过额定值，但一般都比短路电
流小，长时间流过这种电流，将使绕组过热而烧坏。不过，偶然的或短时的过载是
允许的，也不需要保护。
熔丝一般动作时间快，一有过大电流流过，立即熔断，所以它不能用作过载保护。热继电器的动作与流过电流的时间有关，它要经过一段时间之后，才切断电
路，所以它不能作短路保护。这两种保护电器不能互相代用，但能互相补充。
2、电流互感器二次绕组为什么不许开路,电压互感器二次绕组为什么不许短路,
答:电流互感器正常运行时，相当于变压器工作在短路状态，一、二侧磁动势
处于平衡状态，磁场很弱。若二次侧开路，一次侧电流完全用于励磁，磁场变得很强，将在二次侧感应出很高的电压，将绝缘击穿，危及人身及设备安全。因此，电
流互感器二次侧不得开路。
电压互感器正常运行时，负载接电压表，阻抗很大，接近于空载运行。若二次绕组短路，则变成短路运行，电流从空载电流变成短路电流，一、二次侧电流均变得很大，造成互感器绕组过热而烧坏。
三、填空题(每空1分，共20分)
,,
UU,380，30:1、正弦交流电的三要素是指:振幅、角频率和初相。设，则= ABBC,
380，,90:380，150:U ，= 。 CA
建筑电工学试卷第2页 (共4页)
di(t)2、在动态电路中，电感元件伏安关系的微分形式为，电容元件伏安关系u(t),Ldtdu(t)的微分形式为。在换路瞬间，电感元件中的电流连续，电容元件的 i(t),Cdt
电压连续。
3、零输入响应是激励为零，由电路的初始储能产生的响应，它是齐次微分方
程满足初始条件的解。对于直流电源作用的一阶电路，用三要素表示的全响应公式为 t,,。 y(t),y(,)，[y(0，),y(,)]e
4、在正弦稳态电路中，任一阻抗Z的平均功率P的公式为、无功
功率Q的公式为、视在功率为S的公式为、复功率为
。
5、对于对称三相交流电路，当负载接成Y形时，线电压和相电压的关系等式为UUpl
,，线电流和相电流的关系等式为;当负载接成形时，IIpl
和相电压的关系等式为，线电流和相电流的关系等线电压UIUIppll
式为。
四、计算题(每题9分，共45分)
1、求图示电路的开路电压Uoc的值。
15A +,_8
UR+
Uoc _
7V_ +
解::a 由题知: U,8，15V,120VR
U,,120V,7V,,127V OC
2k,2、有一JZ7型中间继电器，其线圈数据为380V/50H，线圈电阻，线圈电感43、Z3H，试求线圈电流及功率因数。
建筑电工学试卷第3页 (共4页)
3、用公式法将下列函数化简为最简与或式
(1) A(A，B)，B(B，C)，B
(2) (A，B，C)(B，B，C)(C，B，C)
(3) AB，AB，AB，A,B
4、电路如图所示，V,15V，β,100，U,0、7V。试问: CCBE
(1)R,50kΩ时，u,, bO
(2)若T临界饱和(临界饱和管压降 V=0、3V)，则R?, CESb
解:
(1)R,50kΩ时，基极电流、集电极电流和管压降分别为 b V,UBBBE μA I,,26BRb
I, I,2.6mA,CB U,V,IR,2VCECCCC
所以输出电压U,U,2V。 OCE
(2)设临界饱和时U,U,0.7V，所以 CESBE
建筑电工学试卷第4页 (共4页)
V,UCCCESI,,2.86mACRc
IC ,I,,28.6AB,
V,UBBBE,,45.4k,RbIB
5、在下图所示的正反转控制电路中有多处错误，请指出错误并说明应如何改正。
图5
【解】
(1)主电路中接触器KMR的C相主触点的电动机一端错接在A相，应改接到C
相热继电器的上方。否则KMR接触器合上时，将造成B、C相间短路。
(2)控制电路的电源端均应接在接触器主触点的上方，否则接触器未合上时控制电路亦无法接通。另外，控制电路电源端应跨接在任意两相的电源线上，如两端都接在同一相上，则控制电路不能工作。
(3) 反转启动按钮SBR的电源端应接到停止按钮SB1的右端，否则SB1按下时，反转控制电路不起控制作用。
(4) 正转启动按钮SBF应与正转自锁KMF触点并联，原线路中未加正转自锁触点KMF，应予补上。否则正转时只能点动。
(5) 反转启动按钮SBR所并联的自锁触点应为KMR，而不是KMF，应予改正。
(6) 正转及反转控制电路中的常闭互锁触点用反了，即在KMF线圈中应串联KMR的互锁触点，在KMR的线圈中应串联KMF的互锁触点，否则接触器线圈将无法通电。
建筑电工学试卷第5页 (共4页)
电工学简明教程第二版（秦曾煌 主编 ） 习题 A 选择题 2.1.1 （2） 2.2.1 （2） 2.2.2 （1 ） 2.3.1 （1） 2.3.2 （3） 2.4.1 （2） 2.4.2 （3） 2.4.3 （2） 2.4.4 （1） 2.5.1 （2）（4） 2.5.2 （1） 2.7.1 （1） 2.8.1 （3） 2.8.2 （2） 2.8.3 （3） 2.8.4 （3） B 基本题 2.2.3 U=220V,I 1=10A , I 2=5√2A U=220√2sin (wt )V U =220<00V i 1=10√2sin (wt +900)A i 1=10<900A i 2=10sin (wt ?450)A i 1=5√2
i ′=(4?j3)A =5e j (?36.90 ) i ′=5√2sin (wt ?36.90)A 2.4.5 (1)220V 交流电压 { S 打开 I =0A U R =U L =0V U C =220V S 闭合 U R =220V I = 220V 10Ω =22A U L =0V U C =0V } (2)U=220√2sin (314t )v { S 打开 { U R =wLI =10?22=220V U C =1 wc I =220V Z =R +j (wL ?1wc =10+j (10?1314? 1003140)=10 Ω I =U Z =220 10 =22 } S 闭合 {I =U |U |= 22010√2 = 11√2A U R =RI =110√2V U L =wLI =110 √2V U C =0V Z =R +jwL =10+j ?314?1 31.4 =10+j10 Ω } } 2.4.6 √R 2+(wL )2=U I √16002+(314L )2= 380I30?10?3 L=40(H) 2.4.7 { √R 2 +(wL ) 2 =2228.2 => 62+(314L )2=121 2 =>L =15.8(LL ) R =U I = 120 20I =6( Ω) } 2.4.8 I= U √R 2 +(2πfL )2 = 380 √2002 +(314?43.3) =27.7(mA) λ=cos φ1=R Z = 200013742.5 =0.146 2.4.9 W=2πf =314rad /s wL=314*1.65=518.1 I=U |Z |= √(28+20)2 +581.1 =0.367(A) U 灯管=R1?I =103V U 镇=√202+(518.1)2?0.367=190V U 灯管+U 镇=203》220 j2∏fL

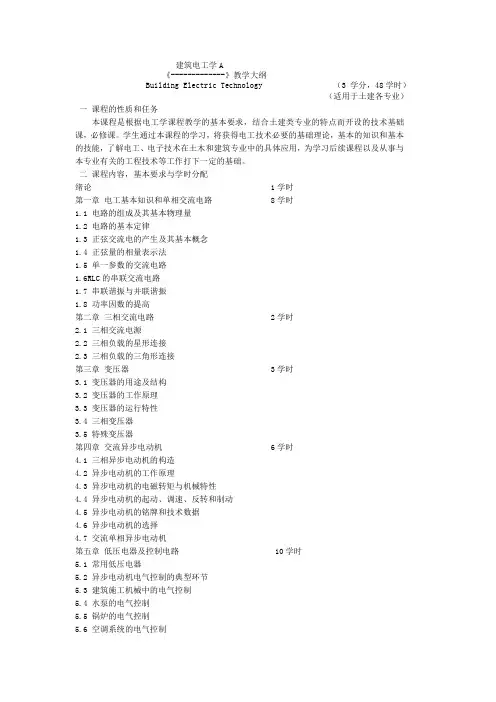

建筑电工学A 《-------------》教学大纲 Building Electric Technology （3 学分，48学时） （适用于土建各专业）一课程的性质和任务 本课程是根据电工学课程教学的基本要求，结合土建类专业的特点而开设的技术基础课，必修课。学生通过本课程的学习，将获得电工技术必要的基础理论，基本的知识和基本的技能，了解电工、电子技术在土木和建筑专业中的具体应用，为学习后续课程以及从事与本专业有关的工程技术等工作打下一定的基础。 二课程内容，基本要求与学时分配 绪论 1学时 第一章电工基本知识和单相交流电路 8学时 1.1 电路的组成及其基本物理量 1.2 电路的基本定律 1.3 正弦交流电的产生及其基本概念 1.4 正弦量的相量表示法 1.5 单一参数的交流电路 1.6RLC的串联交流电路 1.7 串联谐振与并联谐振 1.8 功率因数的提高 第二章三相交流电路 2学时 2.1 三相交流电源 2.2 三相负载的星形连接 2.3 三相负载的三角形连接 第三章变压器 3学时 3.1 变压器的用途及结构 3.2 变压器的工作原理 3.3 变压器的运行特性 3.4 三相变压器 3.5 特殊变压器 第四章交流异步电动机 6学时 4.1 三相异步电动机的构造 4.2 异步电动机的工作原理 4.3 异步电动机的电磁转矩与机械特性 4.4 异步电动机的起动、调速、反转和制动 4.5 异步电动机的铭牌和技术数据 4.6 异步电动机的选择 4.7 交流单相异步电动机 第五章低压电器及控制电路 10学时 5.1 常用低压电器 5.2 异步电动机电气控制的典型环节 5.3 建筑施工机械中的电气控制 5.4 水泵的电气控制 5.5 锅炉的电气控制 5.6 空调系统的电气控制
