思科OSPF的多区域配置及优化 实验拓扑如上图所示 各路由器配置接口IP地址，并均启用环回口，各路由器启用如图中的路由协议 更改R3、R4的接口优先级为0，使得R2成为DR 在R5上启用多个环回口，用于做路由汇总，配置如下： Loopback0 5.5.5.5 Loopback1 172.5.1.1
Loopback2 172.5.2.1 Loopback3 172.5.3.1 在R9上启用多个环回口，用于做路由汇总，配置如下： Loopback0 9.9.9.9 Loopback1 172.16.1.1 Loopback2 172.16.2.1 Loopback3
172.16.3.1 在R8上将EIGRP10的路由重发布到OSPF中，配置如下： router ospf 10 log-adjacency-changes redistribute eigrp 10 metric-type 1 subnets 在R8上使用ip default-network命令，给EIGRP10添加默认路由，配置如下： interface Loopback1 ipaddress 192.168.8.1 255.255.255.0 router eigrp 10
network 192.168.8.0 //将环回口所在的主类网段宣告进EIGRP中network 192.168.89.0 noauto-summary ip default-network 192.168.8.0 指定环回口所在网段为默认路由 在R4上将RIP的路由重发布到OSPF中，配置如下：router ospf 10
华为OSPF配置命令详解 网络技术2009-07-11 15:22:36 阅读946 评论0 字号：大中小订阅【命令】ospf network-type { broadcast | nbma | p2mp | p2p } undo ospf network-type { broadcast | nbma | p2mp | p2p } 【视图】接口视图 【参数】broadcast：设置接口网络类型为广播类型。 nbma：设置接口网络类型为NBMA 类型。 p2mp：设置接口网络类型为点到多点。 p2p：设置接口网络类型为点到点。 【描述】ospf network-type 命令用来设置OSPF 接口网络类型， undo ospf network-type 命令用来删除接口指定的网络类型。需要注意的是：当接口被配置为新的网络类型后，原接口网络类型将自动取消。 【举例】# 配置接口Serial0 为NBMA 类型。 [Quidway-Serial0] ospf network-type nbma 【命令】ospf peer ip-address [ eligible ] undo ospf peer ip-address 【视图】接口视图 【参数】ip-address：NBMA、点到点和点到多点接口的相邻路由器的IP 地址。eligible：表明该邻居具有选举权。
【描述】ospf peer 命令用来设定对端路由器IP 地址。undo ospf peer 命令用来取 消对端路由器IP 地址的设定。 缺省情况下，不设定任何对端路由器IP 地址。 对于NBMA 网络，如X.25 或帧中继等不支持广播方式的网络上，还需要进行一些特殊的配置。由于无法通过广播Hello 报文的形式发现相邻路由器，必须手工为该接口指定相邻路由器的IP 地址，以及该相邻路由器是否有选举权等，若未指定eligible 关键字时，就认为该相邻 路由器没有选举权。 【举例】# 配置接口Serial0 的相邻路由器IP 地址为10.1.1.4。 [Quidway-Serial0] ospf peer 10.1.1.4 【命令】ospf timer dead seconds undo ospf timer dead 【视图】接口视图 【参数】seconds：邻居路由器的失效时间，取值范围为1~65535 秒。其缺省值根据 接口类型不同而不同。 【描述】ospf timer dead 命令用来配置对端路由器的失效时间。 undo ospf timer dead 命令用来恢复对端路由器失效时间为缺省值。
华为实训9路由器动态路由协议OSPF 多区域的配置（1） 实验目的： 掌握多区域OSPF配置技术 实训技术原理： OSPF开放式最短路径优先协议，是目前网络中应用最广泛的路由协议之一。 (1)自治系统（Autonomous System） 一组使用相同路由协议交换路由信息的路由器，缩写为AS。 (2)骨干区域（Backbone Area） OSPF划分区域之后，并非所有的区域都是平等的关系。其中有一个区域是与众不同的，它的区域号（Area ID）是0，通常被称为骨干区域。骨干区域负责区域之间的路由，非骨干区域之间的路由信息必须通过骨干区域来转发。对此，OSPF有两个规定：1，所有非骨干区域必须与骨干区域保持连通；2，骨干区域自身也必须保持连通。但在实际应用中，可能会因为各方面条件的限制，无法满足这个要求。这时可以通过配置OSPF虚连接（Virtual Link）予以解决。 (3)虚连接（Virtual Link） 虚连接是指在两台ABR之间通过一个非骨干区域而建立的一条逻辑上的连接通道。它的两端必须是ABR，而且必须在两端同时配置方可生效。为虚连接两端提供一条非骨干区域内部路由的区域称为传输区（Transit Area）。 (4)区域边界路由器ABR（Area Border Router） 该类路由器可以同时属于两个以上的区域，但其中一个必须是骨干区域。ABR 用来连接骨干区域和非骨干区域，它与骨干区域之间既可以是物理连接，也可以是逻辑上的连接。 实验内容： 构建OSPF多区域连接到骨干区域上 实验拓扑： 图中所有的路由器都运行OSPF，并将整个自治系统划分为3个区域。其中Router A和Router B作为ABR来转发区域之间的路由。配置完成后，每台路由器都应学到AS内的到所有网段的路由。
OSPF多区域原理与配置 【OSPF三种配置方法】 1、network 192.168.1.0 0.0.0.255 area0 2、network 0.0.0.0 255.255.255.255 area0 3、network 192.168.1.1 0.0.0.0 area0 【OSPF通信量分三类】 域内通信量：LSA1、LSA2 域间通信量：LSA3 外部通信量：LSA4、LSA5、LSA7 a)标准区域允许‘域内’‘域间’及‘外部’通信量。LSA为（1.2.3.4.5） b)末梢区域不允许‘外部’通信量存在，允许‘域内’‘域间’通信量及一条默认路由。LSA为（1.2.3） c)完全末梢只允许‘域内’通信量及一条默认路由。LSA为（1.2） d)非纯末梢不允许其他区域的外部通信量，允许‘域内’‘域间’及‘本区域’外部通信量。LSA为（1.2.3.7） e)完全非纯末梢只允许本区域内部，本区域外部通信量及一条默认路由存
在，不允许区域间及其他区域外部通信量存在。LSA为（1.2.7） 表-LSA类型 一、OSPF的多区域 【使用OSPF协议经常遇到的问题】 ?在大型网络中，网络结构的变化是时常发生的，因些OSPF路由器就会经常运行SPF算法来重新计算路由信息，大量消耗路由器的CPU和内存资源?在OSPF网络中，随着多条路径的增加，路由表变得越来越庞大，每一次路径的改变都使路由器不得不花大量的时间和资源去重新计算路由表，路由器就会越来越低效 ?包含完整网络结构信息的链路状态数据库也会越来越大，这将有可能使路
由器CPU和内存资源彻底耗尽，从而导致路由器的崩溃 【解决OSPF协议的以上问题】 OSPF允许把大型区域划分成多个更易管理的小型区域。这些小型区域可以交 换路由汇总信息，而不是每一个路由的细节 （1）、生成OSPF多区的原因 1、生成OSPF多区域的原因 改善网络的可扩展性 快速收敛 2、OSPF区域的容量 ?单个区域所支持路由器的范围大约是30~200 ?一些区域包含25台都有可能会显多了，而另一些区域却可以容纳多于500台的路由器 【对于和区域相关的通信量定义了下面三种类型】 域内通信量（Intra-AreaTraffic）：指单个区域内路由器之间交换的数据包构成的
以下是华为路由器的结果： 1.基本配置： lsdb： OSPF Process 1 with Router ID 1.1.1.1 Link State Database Area: 0.0.0.1 Type LinkState ID AdvRouter Age Len Sequence Metric Router 1.1.1.1 1.1.1.1 1543 72 80000005 0 Router 2.2.2.2 2.2.2.2 1541 48 80000003 0 Sum-Net 192.168.23.0 2.2.2.2 1507 28 80000001 1562 Sum-Net 192.168.34.0 2.2.2.2 1339 28 80000001 3124 Sum-Asbr 4.4.4.4 2.2.2.2 998 28 80000001 3124 AS External Database Type LinkState ID AdvRouter Age Len Sequence Metric External 192.168.34.1 4.4.4.4 908 36 80000001 1 External 192.168.34.0 4.4.4.4 908 36 80000001 1 External 192.168.45.0 4.4.4.4 908 36 80000001 1 External 192.168.45.2 4.4.4.4 908 36 80000001 1 External 50.50.50.50 4.4.4.4 1005 36 80000001 1 2.配置了stub区域 OSPF Process 1 with Router ID 1.1.1.1 Link State Database Area: 0.0.0.1 Type LinkState ID AdvRouter Age Len Sequence Metric
大型企业网络配置系列课程详解（二） --OSPF多区域配置与相关概念的理解 试验目的： 1、使用OSPF划分多区域改善网络的可扩展性，其次减少各LSA通告 的范围，达到区域内部快速收敛。 2、通过配置末梢区域（Stub Area）、完全末梢区域（Totally Stubb y Area）以及非纯末梢区域（NSSA）达到各区域部分LSA通告的减少，从而减少区域内部路由器的路由表条目，增大路由器查找路由表的速度，从而减少了对路由器cpu以及内存的消耗，优化网络结构。3、通过配置路由重分发，让不同自治系统之间能够互相通信，其次结合 NSSA达到区域内部路由器条目的减少，从而减少了对路由器cpu以及内存的消耗，优化网络结构。 4、通过对试验结果的分析能够更清楚理解配置末梢区域、完全末梢区域 以及非纯末梢区域所达到的效果。 试验网络拓扑： 试验步骤：
一、根据网络拓扑图配置各个路由器接口的IP地址（注意端口的激活，非标准网络子网的划分），下面是以R1为例，其它的类似。 二、根据网络拓扑图指定的Loopback信息配置各个路由器loopback 接口的地址（用作路由器Router ID的标识符，在路由器上便于查看邻居的路由信息），当然如果试验需要过多的网络，Loopback接口也可以模拟外部网络。比如说，做路由器地址汇总的时候就会用到。同样以R1为例，其他的类似。 三、基本工作做完之后，开始配置OSPF，各个路由器进程号表示为（R 1:10,R2:20……），其次将相连的网段。首先启用路由器OSPF的进程号，然后将相应的网段都发布出去，注意：每个接口对应那个区域，在写的时候就写那个区域，不可混同。 R1的具体配置：
华为OSPF区域路由聚合的配置【需求】 两台PC所在网段，通过两台使用OSPF协议的路由器实现互连互通。 【组网图】 【配置脚本(一)】 RouterA配置脚本 # sysnameRouterA # routerid1.1.1.1/配置routerid和loopback0地址一致/ # radiusschemesystem # domainsystem # interfaceEthernet0/0
ipaddress10.1.1.1255.255.255.0 # interfaceSerial0/0 link-protocolppp ipaddress20.1.1.1255.255.255.252 # interfaceNULL0 # interfaceLoopBack0 ipaddress1.1.1.1255.255.255.255 # ospf1/启动ospf路由协议/ area0.0.0.0/创建区域0/ network1.1.1.10.0.0.0/接口loop0使能OSPF/ network10.1.1.00.0.0.255/接口e0/0使能OSPF/ network20.1.1.00.0.0.3/接口s0/0使能OSPF/ # user-interfacecon0 user-interfacevty04 # return RouterB配置脚本 # sysnameRouterB
routerid1.1.1.2/配置routerid和loopback0地址一致/ # radiusschemesystem # domainsystem # interfaceEthernet0/0 ipaddress30.1.1.1255.255.255.0 # interfaceSerial0/0 link-protocolppp ipaddress20.1.1.2255.255.255.252 # interfaceNULL0 # interfaceLoopBack0 ipaddress1.1.1.2255.255.255.255 # ospf1/启动ospf路由协议/ area0.0.0.0/创建区域0/ network1.1.1.20.0.0.0/接口loop0使能OSPF/ network20.1.1.00.0.0.3/接口s0/0使能OSPF/ network30.1.1.00.0.0.255/接口e0/0使能OSPF/
华为交换机配置OSPF动态路由 华为S5700三层交换机之间配置ospf路由（已验证） 组网需求 实现4台交换机之间能够互通，且以后能依据SwitchB和SwitchC为主要的业务（area 0骨干区域）来继续扩展整个网络。
配置: SwitchA 配置: # vlan batch 10 interface VlaniflO ip address 192.168.10.1 255.255.255.0 # interface GigabitEthernet0/0/1 # interface GigabitEthernet0/0/2 port link-type trunk port trunk allow-pass vlan 10 # ospf 1 area 0.0.0.1 network 192.168.10.0 0.0.0.255 #
SwitchB 配置: # vlan batch 10 20 # interface Vlanif10 ip address 192.168.10.2 255.255.255.0 interface Vlanif20 ip address 192.168.20.1 255.255.255.0 # interface GigabitEthernet0/0/1 port link-type trunk port trunk allow-pass vlan 20 # interface GigabitEthernet0/0/2 port link-type trunk port trunk allow-pass vlan 10 # ospf 1 area 0.0.0.0 network 192.168.20.0 0.0.0.255 area 0.0.0.1 network 192.168.10.0 0.0.0.255
OSPF要求每台运行OSPF的路由器都了解整个网络的链路状态信息，这样才能计算出到达目的地的最优路径。OSPF的收敛过程由链路状态公告LSA（Link State Advertisement）泛洪开始，LSA中包含了路由器已知的接口IP地址、掩码、开销和网络类型等信息。收到LSA的路由器都可以根据LSA提供的信息建立自己的链路状态数据库LSDB（Link State Database），并在LSDB的基础上使用SPF算法进行运算，建立起到达每个网络的最短路径树。最后，通过最短路径树得出到达目的网络的最优路由，并将其加入到IP路由表中。 OSPF直接运行在IP协议之上，使用IP协议号89。 OSPF有五种报文类型，每种报文都使用相同的OSPF报文头。 Hello报文：最常用的一种报文，用于发现、维护邻居关系。并在广播和NBMA（None-Broadcast Multi-Access）类型的网络中选举指定路由器DR（Designated Router）和备份指定路由器BDR
（Backup Designated Router）。 DD报文：两台路由器进行LSDB数据库同步时，用DD报文来描述自己的LSDB。DD报文的内容包括LSDB中每一条LSA的头部（LSA的头部可以唯一标识一条LSA）。LSA头部只占一条LSA的整个数据量的一小部分，所以，这样就可以减少路由器之间的协议报文流量。LSR报文：两台路由器互相交换过DD报文之后，知道对端的路由器有哪些LSA是本地LSDB 所缺少的，这时需要发送LSR报文向对方请求缺少的LSA，LSR只包含了所需要的LSA的摘要信息。 LSU报文：用来向对端路由器发送所需要的LSA。 LSACK报文：用来对接收到的LSU报文进行确认。 邻居和邻接关系建立的过程如下： Down：这是邻居的初始状态，表示没有从邻居收到任何信息。 Attempt：此状态只在NBMA网络上存在，表示没有收到邻居的任何信息，但是已经周期性的向邻居发送报文，发送间隔为HelloInterval。如果RouterDeadInterval间隔内未收到邻居的Hello报文，则转为Down状态。 Init：在此状态下，路由器已经从邻居收到了Hello报文，但是自己不在所收到的Hello报文的邻居列表中，尚未与邻居建立双向通信关系。 2-Way：在此状态下，双向通信已经建立，但是没有与邻居建立邻接关系。这是建立邻接关系以前的最高级状态。 ExStart：这是形成邻接关系的第一个步骤，邻居状态变成此状态以后，路由器开始向邻居发送DD报文。主从关系是在此状态下形成的，初始DD序列号也是在此状态下决定的。在此状态下发送的DD报文不包含链路状态描述。 Exchange：此状态下路由器相互发送包含链路状态信息摘要的DD报文，描述本地LSDB的
OSPF多区域配置 1.规划网络拓扑图如下： 文字说明： a.R1 与R2 作为末梢区域area 1 b.R2 与R3 作为主区域area 0 c.R3 与R4 作为末梢区域area 2 d.R1 上连接交换机LSW3，LSW3上拥有vlan 8，g0/0/1与g/0/2属于vlan 8 e.R1还直连一个主机，网段为192.168.7.0 网段。 2.配置： R1:
[R1-LoopBack0]q [R1]int loopback 1 [R1-LoopBack1]ip add 192.168.1.1 24 [R1-LoopBack1]q [R1]ospf 10 [R1-ospf-10]area 1 [R1-ospf-10-area-0.0.0.1]network 12.1.1.0 0.0.0.3 [R1-ospf-10-area-0.0.0.1]network 1.1.1.0 0.0.0.255 [R1-ospf-10-area-0.0.0.1]network 192.168.1.0 0.0.0.255 [R1-ospf-10-area-0.0.0.1]network 192.168.8.0 0.0.0.255 //为了能让192.168.8.0网段能够到达2.2.2.2 [R1-ospf-10-area-0.0.0.1]network 192.168.7.0 0.0.0.255 //为了能让192.168.7.0网段能够到达2.2.2.2 [R1-ospf-10-area-0.0.0.1]q [R1-ospf-10]q [R1]ip route-static 192.168.0.0 255.255.255.0 12.1.1.2 [R1]ip route-static 192.168.0.0 255.255.255.0 192.168.8.254 [R1] R2: [R2]int e0/0/0 [R2-Ethernet0/0/0]ip add 12.1.1.2 30 [R2-Ethernet0/0/0]int e0/0/1 [R2-Ethernet0/0/1]ip add 23.1.1.1 30 [R2-Ethernet0/0/1]q [R2]int loopback 0 [R2-LoopBack0]ip add 2.2.2.2 24 [R2-LoopBack0]q [R2]int loopback 1 [R2-LoopBack1]ip add 192.168.2.1 24 [R2-LoopBack1]q [R2]ospf 10 [R2-ospf-10]area 1 [R2-ospf-10-area-0.0.0.1]network 12.1.1.0 0.0.0.3 [R2-ospf-10-area-0.0.0.1]q [R2-ospf-10]area 0 [R2-ospf-10-area-0.0.0.0]network 23.1.1.0 0.0.0.3 [R2-ospf-10-area-0.0.0.0]network 2.2.2.0 0.0.0.255 [R2-ospf-10-area-0.0.0.0]network 192.168.2.0 0.0.0.255 [R2-ospf-10-area-0.0.0.0]q
华为OSPF区域路由聚合的配置案例 来源：https://www.doczj.com/doc/3813406290.html, 作者：发布时间：2009-07-07 阅读次数448 6.3 OSPF路由协议 6.3.1 OSPF的基本配置 【需求】 两台PC所在网段，通过两台使用OSPF协议的路由器实现互连互通。 【组网图】 【配置脚本（一）】 RouterA配置脚本 # sysname RouterA # router id 1.1.1.1 /配置router id和loopback0地址一致/ # radius scheme system # domain system
# interface Ethernet0/0 ip address 10.1.1.1 255.255.255.0 # interface Serial0/0 link-protocol ppp ip address 20.1.1.1 255.255.255.252 # interface NULL0 # interface LoopBack0 ip address 1.1.1.1 255.255.255.255 # ospf 1 /启动ospf路由协议/ area 0.0.0.0 /创建区域0/ network 1.1.1.1 0.0.0.0 /接口loop 0使能OSPF/ network 10.1.1.0 0.0.0.255 /接口e0/0使能OSPF/ network 20.1.1.0 0.0.0.3 /接口s0/0使能OSPF/ # user-interface con 0 user-interface vty 0 4 #
return RouterB配置脚本 # sysname RouterB # router id 1.1.1.2 /配置router id和loopback0地址一致/ # radius scheme system # domain system # interface Ethernet0/0 ip address 30.1.1.1 255.255.255.0 # interface Serial0/0 link-protocol ppp ip address 20.1.1.2 255.255.255.252 # interface NULL0 # interface LoopBack0
OSPF上机-1 拓扑图 1、组网和区域划分如上图所示。 2.在S3526-1、AR28-1、AR28-2、S3526-2的互联接口上启用ospf路由协议；并且在每台三层设备上引入直联路由，直联路由引入按照默认的type 2类型， R1
[Huawei-Ethernet0/0/0]int [Huawei-Ethernet0/0/0]int e0/0/1 [Huawei-Ethernet0/0/1]ip add 192.168.0.5 30 [Huawei-Ethernet0/0/1]qui [Huawei]inter [Huawei]interface loopback 0 [Huawei-LoopBack0]ip add 1.1.1.1 32 [Huawei-LoopBack0]qui [Huawei]router id 1.1.1.1 [Huawei]ospf [Huawei-ospf-1]area 1 [Huawei-ospf-1-area-0.0.0.1]network 192.168.0.4 0.0.0.3 [Huawei-ospf-1-area-0.0.0.1]qui [Huawei-ospf-1]import-route direct [Huawei-ospf-1]silent-interface loopback 0 [Huawei-ospf-1] R2
R1的详细配置 Router>en Router#conf t Router(config)#int lo0 Router(config-if)#ip add 1.1.1.1 255.255.255.0 Router(config-if)#exit Router(config)#int s0/0 Router(config-if)#ip add 12.12.12.1 255.255.255.0 Router(config-if)#no shut Router(config-if)#clock rate 64000 Router(config-if)#clock rate 64000 S0/0 S0/0 S0/1 S0/1 S0/0 S0/0 12.12..12.0/24 23.23.23.0/24 34.34.34.0/24 R1 R2 R4 R3 1 2 2 3 3 4 Area 0 Area 1 Lo0:2.2.2.2/24 Lo0:3.3.3.3/24 R4: Lo0:4.4.4.4/24 Lo10:10.1.0.4/24 Lo11:10.1.1.4/24 Lo12:10.1.2.4/24 Lo13:10.1.3.4/24 R1: Lo0:1.1.1.1/24 Lo10:172.16.0.1/24 Lo11:172.16.1.1/24 Lo12:172.16.2.1/24 Lo13:172.16.3.1/24
Router(config)#int lo1 Router(config-if)#ip add 172.16.1.1 255.255.255.0 Router(config-if)#exit Router(config)#int lo2 Router(config-if)#ip add 172.16.2.1 255.255.255.0 Router(config-if)#exit Router(config)#int lo3 Router(config-if)#ip add 172.16.3.1 255.255.255.0 Router(config-if)#exit Router(config)#int lo4 Router(config-if)#ip add 172.16.4.1 255.255.255.0 Router(config-if)#exit Router#conf t Router(config)#router ospf 1 Router(config-router)#exit Router(config)#router rip Router(config-router)#ve Router(config-router)#version 2 Router(config-router)#no au Router(config-router)#no auto-summary Router(config-router)#net 12.0.0.0 Router(config-router)#net 172.16.0.0

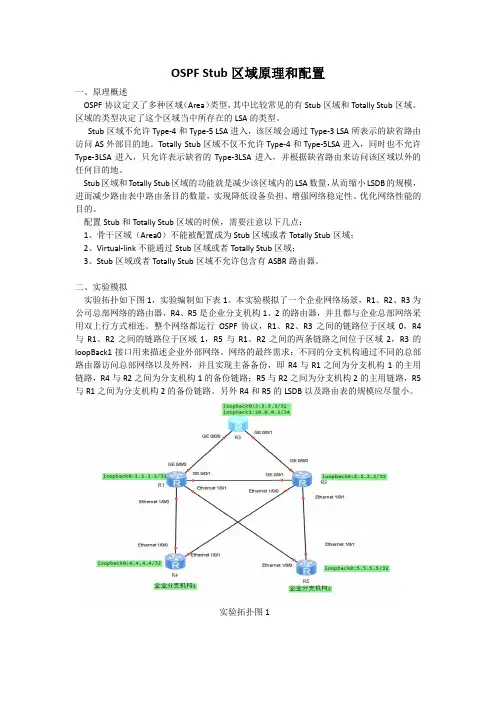

Ospfstub路由分析 如下图所示，R2为ABR路由器，R1将直连路由重分布进ospf，在此主要测试ospf stub 以及no-summary等命令的使用技巧。 R1(config-router)#do show run | b router routerospf 1 router-id 1.1.1.1 redistribute connected subnets network 1.1.1.1 0.0.0.0 area 0 network 192.1.1.1 0.0.0.0 area 0 1.没有配置stub区域，查看R3上的路由 R2(config-router)#do show run | b route routerospf 1 router-id 2.2.2.2 network 2.2.2.2 0.0.0.0 area 0 network 192.1.1.2 0.0.0.0 area 0 network 193.1.1.1 0.0.0.0 area 1 R3(config-router)#do show ip route Gateway of last resort is not set 1.0.0.0/32 is subnetted, 1 subnets O IA 1.1.1.1 [110/66] via 193.1.1.1, 00:00:07, Serial0/0 2.0.0.0/32 is subnetted, 1 subnets O IA 2.2.2.2 [110/65] via 193.1.1.1, 00:00:07, Serial0/0 3.0.0.0/32 is subnetted, 1 subnets C 3.3.3.3 is directly connected, Loopback0 10.0.0.0/24 is subnetted, 4 subnets O E2 10.213.4.0 [110/20] via 193.1.1.1, 00:00:07, Serial0/0 O E2 10.213.3.0 [110/20] via 193.1.1.1, 00:00:07, Serial0/0 O E2 10.213.2.0 [110/20] via 193.1.1.1, 00:00:07, Serial0/0 O E2 10.213.1.0 [110/20] via 193.1.1.1, 00:00:07, Serial0/0
多区域ospf协议 网络拓扑图： 路由器1配置： # aaa authentication-scheme default authorization-scheme default accounting-scheme default domain default domain default_admin local-user admin password cipher %$%$K8m.Nt84DZ}e#<0`8bmE3Uw}%$%$ local-user admin service-type http # firewall zone Local priority 15 # interface GigabitEthernet0/0/0 ip address 172.16.1.254 255.255.255.0 # interface GigabitEthernet0/0/1 ip address 10.1.1.1 255.255.255.252 # interface NULL0 # ospf 1
area 0.0.0.0 network 172.16.1.0 0.0.0.255 area 0.0.0.1 network 10.1.1.0 0.0.0.3 vlink-peer 10.1.1.2 # 路由器2配置： # aaa authentication-scheme default authorization-scheme default accounting-scheme default domain default domain default_admin local-user admin password cipher %$%$K8m.Nt84DZ}e#<0`8bmE3Uw}%$%$ local-user admin service-type http # firewall zone Local priority 15 # interface GigabitEthernet0/0/0 ip address 10.1.1.2 255.255.255.252 # interface GigabitEthernet0/0/1 ip address 172.16.2.254 255.255.255.0 # interface NULL0 # ospf 1 area 0.0.0.0 network 172.16.2.0 0.0.0.255 area 0.0.0.1 network 10.1.1.0 0.0.0.3 # user-interface con 0 authentication-mode password user-interface vty 0 4 user-interface vty 16 20 # wlan a c

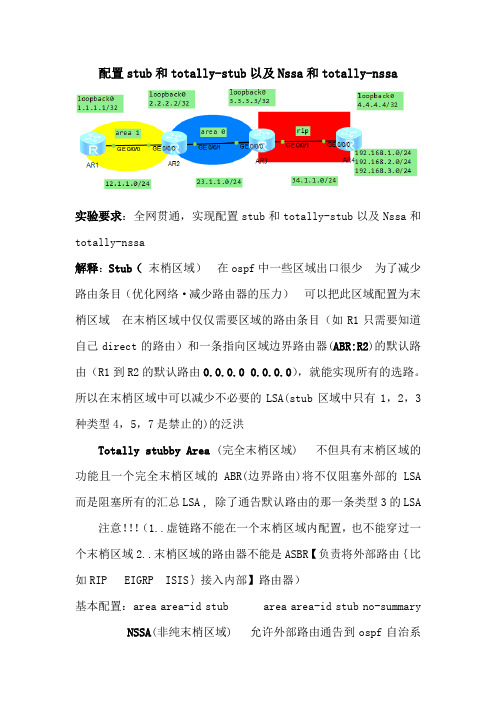

华为OSPF STUB区域的配置实例及区域路由汇总 作者：救世主220 实验日期：2015.6.27 实验拓扑如下： AR1配置： [AR1]dis current-configuration [V200R003C00] # sysname AR1 interface GigabitEthernet0/0/0 ip address 10.0.12.1 255.255.255.0 # # interface LoopBack0 ip address 10.0.1.1 255.255.255.0 ospf network-type broadcast # ospf 1 router-id 1.1.1.1 lsa-originate-interval intelligent-timer 6000 1000 1200 lsa-arrival-interval 1000 retransmission-limit area 0.0.0.0 network 10.0.0.0 0.255.255.255 AR2配置：
[AR2]dis current-configuration [V200R003C00] # sysname AR2 interface GigabitEthernet0/0/0 ip address 10.0.12.2 255.255.255.0 # interface GigabitEthernet0/0/1 ip address 10.0.23.2 255.255.255.0 # interface LoopBack0 ip address 10.0.2.2 255.255.255.0 ospf network-type broadcast # ospf 1 router-id 2.2.2.2 lsa-originate-interval intelligent-timer 6000 1000 1200 lsa-arrival-interval 1000 retransmission-limit area 0.0.0.0 network 10.0.12.2 0.0.0.0 area 0.0.0.1 abr-summary 10.0.0.0 255.255.224.0 cost 10 network 10.0.2.2 0.0.0.0 network 10.0.23.2 0.0.0.0 stub no-summary AR3配置： [AR3]dis current-configuration [V200R003C00] # sysname AR3 interface GigabitEthernet0/0/0 ip address 10.0.23.3 255.255.255.0
华为路由器OSPF协议配置命令
华为路由器OSPF协议配置命令 4.7.13 ip ospf network-type 设置接口的网络类型。no ip ospf network-type 取消设置。 [ no ] ip ospf network-type { nonbroadcast | point_to_multipoint } 【参数说明】 nonbroadcast设置接口的网络类型为非广播NBMA类型。 point_to_multipoint设置接口的网络类型为点到多点。 【命令模式】 接口配置模式 【使用指南】
在没有多址访问能力的广播网上，应该将接口配置成NBMA方式。当一个NBMA网络中，不能保证任意两台路由器之间都是直接可达的话，应将网络设置为点到多点的方式。 【举例】 配置接口Serial0为非广播NBMA类型。 Quidway(config-if-Serial0)#ip ospf network-type nonbroadcast 【相关命令】 4.7.14 ip ospf neighbor ip ospf pollinterval 在NBMA和点到多点接口上配置发送轮询HELLO报文的时间间隔，no ip ospf pollinterval 命令恢复为缺省值。
ip ospf pollinterval time no ip ospf pollinterval 【参数说明】 time为发送轮询HELLO报文的时间间隔，以秒为单位，合法的范围是0~65535。 【缺省情况】 接口缺省发送轮询HELLO报文的时间间隔为120秒。 【命令模式】 接口配置模式 【使用指南】 在NBMA和点到多点网络中，当一台路由器的邻居一直没有响应时(时间间隔超过了
华为交换机ospf怎么配置 篇一：华为5700交换机OSPF配置 华为5700交换机OSPF配置 1 实验目标 通过实验模拟3台5700交换机上运行OSPF动态路由协议。完成对华为5700交换机的OSPF基本及多区域配置，修改接口COST值、网络类型，启用接口OSPF简单验证，外部静态路由重分布进OSPF 以及使用相关的命令来查看验证配置。 2 实验拓扑图 3 拓扑图描述 3台华为5700交换机运行OSPF动态路由协议，接口对应的IP 地址分配已经在图上标出,并将各个环回口的地址作为每台交换机的router-id(环回口均不启用ospf)，在sw1上引入一条静态路由使sw1成为asbr，在sw1与sw2连接的接口上启用ospf简单接口验证，sw1-sw2之间属于区域0，sw2-sw3之间属于区域1。 配置及描述 4.1 Sw1配置 [sw1]dis curr # sysname sw1 #
vlan batch 2 创建vlan2 # interface Vlanif2 配置vlan2三层接口 ip address 192.168.1.1 255.255.255.0 ospf authentication-mode simple cipher WW{LBd#`\*939O4.`(ZGzBL# 启用ospf简单接口验证 ospf cost 2 更改接口cost值为2 ospf network-type p2p 更改接口网络类型为点到点 # 4 interface GigabitEthernet0/0/1 port link-type access 将g0/0/1接口类型改为access port default vlan 2 将g0/0/1加入到vlan2 # interface NULL0 # interface LoopBack0 创建环回口用在router-id ip address 10.0.0.1 255.255.255.255 # ospf 1 router-id 10.0.0.1 启用ospf进程1、router-id为10.0.0.1 import-route static type 1 导入外部静态路由并指定为类型1 area 0.0.0.0 区域0配置视图 network 192.168.1.1 0.0.0.0 配置区域0包含的网段
