煤油渗透试验记录表
焊缝煤油渗透试验报告 单位工程名称 宝钢股份烧结系统节能环保改造工程脱硫系统机、电、管安装工程 单位工程编号 090016-2009 分部工程名称 脱硫系统机械设备安装工程 分项工程名称 4A 吸收塔安装 施工单位 中冶天工上海十三冶建设有限公司 施工标准名称及编 号 GB50128-2005 立式圆筒形焊接油罐施工及验收规范 施工图名称及编号 CA082.00.00 设备名称及尺寸 吸收塔 Φ7.4*53.5 序号 试验项目 试验方法 检测长度 试验结果 试验日期 备注 1 下部方圆节 煤油渗透 235 m 合格 见附图 2 文丘里段 煤油渗透 287m 合格 3 锥形段 煤油渗透 185 m 合格 4 直管段（一） 煤油渗透 194 m 合格 5 直管段（二） 煤油渗透 200 m 合格 6 直管段（三） 煤油渗透 122 m 合格 7 上部方圆节 煤油渗透 214 m 合格 8 进口段 煤油渗透 678 m 合格 9 顶部方形段 煤油渗透 437 m 合格 10 出口扩大段 煤油渗透 234 m 合格 说明： 监理（建设）单位 施工单位 监理工程师(建设单位项目负责人)： 年 月 日 施工单位项目技术负责人: 专业质量检查员： 工长： 年 月 日
进口段 下部方圆节文丘里段 锥形段直管段 上部方圆节 顶部方形段 出口扩大段
焊缝煤油渗透试验报告 单位工程名称宝钢股份烧结系统节能环保改造 工程脱硫系统机、电、管安装工 程 单位工程编号090016-2009 分部工程名称脱硫系统机械设备安装工程分项工程名称4A吸收塔安装施工单位中冶天工上海十三冶建设有限公司 施工标准名称及编号GB50128-2005 立式圆筒形焊接油罐施工及验收规范 施工图名称及编号AB046.01 生石灰仓AB046.02 消石灰灰仓 设备名称及尺寸生、消石灰仓Φ4 序号试验项目试验方法试验长度试验结果试验日期备注1 生石灰仓锥形段煤油渗透126 合格 见附图 2 生石灰仓直管段煤油渗透217 合格 3 消石灰仓锥形段煤油渗透120 合格 4 消石灰仓直管段煤油渗透210 合格 说明： 监理（建设）单位施工单位 监理工程师(建设单位项目负责人)： 年月日施工单位项目技术负责人: 专业质量检查员： 工长： 年月日
**公司 煤 油 渗 试 验 作 业 指 导 书 技质部
煤油试漏作业指导书 1. 试验检查范围 部件有密封性要求焊缝，包括纵缝、环缝、角焊缝等。 2. 试验标准依据 NB/T 47003.1-2009《钢制焊接常压容器》 3. 试验原理 对焊接件中一些穿透性的微小缺陷,如气孔、砂眼、裂纹等,可以用煤油试验的方法进行检验。煤油试验通常使用纯煤油。煤油的渗透力很强，能够渗过极小的毛细孔。利用煤油对微小缝隙的渗透,使被涂敷在背面的白融粉吸附出来并产生油斑来发现缺陷。 4.试验准备 除需具备石灰溶液、煤油涂抹人员及现场检验员各1人，还需具备以下材料： 5.安全及注意事项措施 5.1进入筒体内涂抹煤油时需先检测受限空间环境方可进入。 5.2密闭筒体内作业时专人看护，必要时携带救生索进入。
5.3受限空间作业需在5米左右位置架设风扇，促进空气流动。 5.4煤油渗透区域严禁烟火。 6.煤油渗透试验操作流程 6.1外表检测是否有气孔、砂眼、裂纹等可视问题。 6.2对焊缝内外侧附着的赃物和铁锈进行清理。 6.3调制石灰溶液，将其均匀涂抹在焊缝处80mm宽位置。 6.4石灰溶液干燥后，焊缝的内壁喷或涂以煤油2-3次,每次间隔10分钟，使表面得到足够的浸润。经60分钟后，以白粉上没有油渍为合格。气温低于0℃时，为了加快检查速度，允许用事先加热至60～70℃的煤油来喷涂浸润焊缝。此时，在1h内不应出现斑点。 6.5如发现干燥石灰溶液涂抹带出现油渍，使用记号笔对该部分进行标记，待该焊口全部检测完后方可对标记处进行处理。 6.6及时填写煤油渗透试验记录表，保证资料与施工同步。 7.出现异常渗漏修复方法 7.1焊缝表面的气孔、夹渣及焊瘤等缺陷，应本着焊缝打磨后不低于母材的原则，用砂轮磨掉缺陷。如磨除缺陷后，焊缝低于母材，需要进行焊补，焊补工艺与正式焊缝焊接时相同。焊缝表面缺陷当只需打磨时，应打磨平缓或加工成具有1:3及以下坡度的斜坡。 7.2焊缝两侧的咬边和焊趾裂纹必须采用砂轮磨除，并打磨平缓或加工成具有1:3及以下坡度的斜坡，打磨深度不得超过0.5mm，且磨除后容器的实际厚度不得小于设计厚度。当不符合要求时应进行焊接修补。焊缝两侧的咬边和焊趾裂纹等表面缺陷进行焊接修补时，应采用砂轮将缺陷磨除，并修整成便于焊接的凹槽在进行焊接，焊补长度不得小于50mm。
武安市西区水源置换工程 钢 管 焊 接 煤 油 渗 透 检 验 方 案 编制： 审核： 批准： 邢台市政建设集团股份有限公司 2015.6
目录 一、编制依据 (1) 二、工程概况 (1) 三、管道煤油渗透试验方案 (1) 四、安全及注意事项 (3)
一、编制依据 1、《武安市西区水源置换工程（二标段）》招标文件 2、《给水排水管道施工及验收规范》GB50268——2008 3、邯郸市水利水电勘测设计研究院图纸《武安市西区水源工程设计图（二标段）》。 4、总施工组织设计 5、监理会议纪要 二、工程概况 1、工程名称：武安市西区水源置换工程（二标段） 2、建设地点：武安市206县道及南二环 3、建设单位：武安市水利局 4、设计单位：邯郸市水利水电勘测设计研究院 5、监理单位：武安市工程建设监理有限公司 6、施工单位：邢台市政建设集团股份有限公司 7、适用范围：煤油渗透试验主要适本标段内所有过路、过地段的钢管直顶及钢管连接部位。参与煤油渗透试验的钢管管道桩号如下： A05+10~A05+40 钢管直顶 A15+48~A17+03 水泥套管 B06+00~B07+00 钢管直顶 三、煤油渗透试验方案 1、术语解释 煤油渗漏试验 利用煤油的浸润特性进行的渗漏试验。试验时，将待检焊缝的钢管内壁涂以石灰粉浆，外壁涂以煤油，经规定时间后检查石灰有无油渍的试验方法。 2、试验原理
对焊接件、铸造件中一些穿透性的微小缺陷,如气孔、砂眼、裂 纹等,可以用煤油试验的方法进行检验。煤油试验，通常使用纯煤油。利用煤油对微小缝隙的渗透,使被涂敷在背面的白垩粉吸附出来并产 生油斑来发现缺陷。煤油的渗透力很强，能够渗过极小的毛细孔。 如果煤油喷涂浸润以后过12h，在涂白色焊缝的表面没有出现斑点，焊缝就符合要求。为了加快检查速度，允许用事先加热至60～70℃ 的煤油来喷涂浸润焊缝。此时，在1h内不应出现斑点。 3、试验准备 3.1、材料准备 根据煤油渗透试验要求，所需的材料如下表所示： 石灰乳液涂抹人员1人、煤油涂抹人员1人、安全看护人员1人、检查人员一人。 4、试验前的检查 4.1焊口施焊完毕，外表检测内外侧无气孔、砂眼、裂纹等可视问题，如无这类明显问题，结果符合规范要求。
粗粒土垂直渗透变形仪LBT-DLY-1 粗粒土垂直渗透变形仪LBT-DLY-1 二、粗粒土垂直渗透变形仪技术参数 1、供水箱规格：直径510㎜、高度500㎜4、量筒：100ML 6 整机重量：
三、粗粒土垂直渗透变形仪使用方法： 1 将下进水口与供水管相连接，使仪器充水，检查仪 器的各部件是否有堵塞和漏水等。检查完毕，降低供水箱，使仪器中水位与下
34、试样宜分3～5层装填，每层的级配应相同。装填分层厚度：砂类土可为2㎝～3㎝；砾类土可为试样最大粒径的1.5～2倍。必要时可酌加相当于试样质量1%～2%的水，拌和均匀后在进行装填。 5、将每份称好的试样均匀分层装入量筒，用击实锤击实并达到要求的高度，对于风化石渣或者击碎的土料可采用振动加密法。 6、试样在仪器中采用毛细管饱和法进行饱和。调节供水箱高度，使供水箱水位略高于试样底面，在缓慢提升供水箱，每提升1㎝，应稳定10min后在提升供水箱。随试样水位的上升，接通相应的测压管，待水溢出出水口为止，使试样充分浸润饱和。此时各测压管水位应与出水口水位齐平。 7 根据试样中的细粒含量，初步判断试样渗透变形的破坏形式：当为管涌破坏形式，渗透初始坡降宜为0.02～0.03,递增值为0.05,0.10,0.15,0.20,0.30,0.40,0.50, 0.70,1.00,1.50,2.00，以后按1.00～2.00递增，当接近临界
坡降时，渗透坡降递增值应酌量减小；当为流土破坏形式时，数值可适当增大。 、按上述规定逐次升高水头。每次升高水头后，应使出水口水流出流30min～60min,待水流稳定后，测记各测压管水位并用量筒测读渗水量。每级水头下测读次数不应少于三次，每次测读时间间隔视渗水量大小而定，宜为10min～ 20min,同时测读进出口水的温度。当三次测读的水位及渗水量基本稳定，即可提升至下一级水头。取读数接近的三次平均值作为试验值。对非管涌土，时间可适当延长。 9、应观察试验过程中出现的各种现象，如出水的浑浊程度，气泡冒出，细颗粒跳动、移动或被水流带出，土体悬浮，渗流量及测压管水位的变化等，并进行详细描述。当出现临界坡降或破坏坡降前兆时，应及时调整坡降递增值。10、当试样发生破坏或水头无法再继续增加时，即可结束试验。对于只需进行渗透系数测定的渗透试验，可在出现临界坡降后，继续施加1～2级水头后结束试验。 11、试验结束后，关进水口，吸取试样上余水，观察试样变
煤油试漏作业指导书 受控号： 版本： A 编制：辉 审核： 批准： 1.试验检查围 部件有密封性要求焊缝，包括纵缝、环缝、角焊缝等。 2.试验标准依据
NB/T47003.1-2009《钢制焊接常压容器》 3.试验原理 对焊接件中一些穿透性的微小缺陷,如气孔、砂眼、裂纹等, 可以用煤油试验的方法进行检验。煤油试验通常使用纯煤油。 煤油的渗透力很强，能够渗过极小的毛细孔。利用煤油对微 小缝隙的渗透,使被涂敷在背面的白融粉吸附出来并产生油斑 来发现缺陷。 4.试验准备 除需具备石灰溶液、煤油涂抹人员及现场检验员各1人，还需 具备以下材料： 5.安全及注意事项措施 5.1进入筒体涂抹煤油时需先检测受限空间环境方可进入。 5.2密闭筒体作业时专人看护，必要时携带救生索进入。 5.3受限空间作业需在5米左右位置架设抽风机，促进空气流动。5.4煤油渗透区域严禁烟火。
6.煤油渗透试验操作流程 6.1外表检测是否有气孔、砂眼、裂纹等可视问题。 6.2对焊缝外侧附着的赃物和铁锈进行清理。 6.3调制石灰溶液，将其均匀涂抹在焊缝处80mm宽位置。 6.4石灰溶液干燥后，焊缝的壁喷或涂以煤油2-3次,每次间隔10分钟，使表面得到足够的浸润。经30分钟后，以白粉上没有油渍为合格。气温低于0℃时，为了加快检查速度，允许用事先加热至60～70℃的煤油来喷涂浸润焊缝。此时，在1h不应出现斑点。 6.5如发现干燥石灰溶液涂抹带出现油渍，使用记号笔对该部分进行标记，待该焊口全部检测完后方可对标记处进行处理。 6.6及时填写煤油渗透试验记录表，保证资料与施工同步。 7.出现异常渗漏修复方法 7.1焊缝表面的气孔、夹渣及焊瘤等缺陷，应本着焊缝打磨后不低于母材的原则，用砂轮磨掉缺陷。如磨除缺陷后，焊缝低于母材，需要进行焊补，焊补工艺与正式焊缝焊接时相同。焊缝表面缺陷当只需打磨时，应打磨平缓或加工成具有1:3及以下坡度的斜坡。 7.2焊缝两侧的咬边和焊趾裂纹必须采用砂轮磨除，并打磨平缓或加工成具有1:3及以下坡度的斜坡，打磨深度不得超过0.5mm，且磨除后容器的实际厚度不得小于设计厚度。当不符合要求时应进行焊接修补。焊缝两侧的咬边和焊趾裂纹等表面缺陷进行焊接修补时，应采用砂轮将缺陷磨除，并修整成便于焊接的凹槽在进行焊接，焊补长度不得小于50mm。
桥梁工程变形监测方案 一、概述 大型桥梁，如斜拉桥、悬索桥自20世纪90年代初期以来在我国如雨后春笋般的发展。这种桥梁的结构特点是跨度大、塔柱高,主跨段具有柔性特性。在这类桥梁的施工测量中,人们已针对动态施工测量作了一些研究并取得了一些经验。在竣工通车运营期间,如何针对它们的柔性结构与动态特性进行监测也是人们十分关心的另一问题。尽管目前有些桥梁已建立了了解结构内部物理量的变化的“桥梁健康系统”,它对于了解桥梁结构内力的变化、分析变形原因无疑有着十分重要的作用。然而,要真正达到桥梁安全监测之目的,了解桥梁的变化情况,还必须及时测定它们几何量的变化及大小。因此,在建立“桥梁健康系统”的同时,研究采用大地测量原理和各种专用的工程测量仪器和方法建立大跨度桥梁的监测系统也是十分必要的。 二、变形监测内容 根据我国最新颁发的“公路技术养护规范”中的有关规定和要求,以及大跨度桥梁塔柱高、跨度大和主跨梁段为柔性梁的特点,桥梁工程变形监观测的主要内容包括: 1) 桥梁墩台沉陷观测、桥面线形与挠度观测、主梁横向水平位移观测、高塔柱摆动观测； 2) 为了进行上述各项目的测量,还必须建立相应的水平位移基准网与沉陷基准网观测。 三、系统布置 1）桥墩沉陷与桥面线形观测点的布置 桥墩(台)沉陷观测点一般布置在与墩(台)顶面对应的桥面上；桥面线形与挠度观测点布置在主梁上。对于大跨度的斜拉段,线形观测点还与斜拉索锚固着力点位置对应；桥面水平位移观测点与桥轴线一侧的桥面沉陷和线形观测点共点。 2）塔柱摆动观测点布置 塔柱摆动观测点布置在主塔上塔柱的顶部、上横梁顶面以上约1.5ｍ的上塔柱侧壁上,每柱设2点。 3）水平位移监测基准点布置 水平位移观测基准网应结合桥梁两岸地形地质条件和其他建筑物分布、水平位移观测点的布置与观测方法,以及基准网的观测方法等因素确定,一般分两级布设,基准网布设在岸上稳定的地方并埋设深埋钻孔桩标志；在桥面用桥墩水平位移观测点作为工作基点,用它们测定桥面观测点的水平
煤油试漏法 在外侧焊有连续焊缝、内侧焊有间断焊缝的罐体壁上的搭接和对接焊缝，都要涂上煤油进行严密性检查。 焊缝检查的一侧，要把脏物和铁锈去掉，并涂上白粉乳液或白土乳液。等干燥后，在其另一侧的焊缝上至少喷涂两次煤油，每次要间隔10min。煤油的渗透力很强，能够渗过极小的毛细孔。 如果煤油喷涂浸润以后过12h，在涂白色焊缝的表面没有出现斑点，焊缝就符合要求； 如果环境气温低于0℃,则需在24h后不应出现斑点。冬天为了加快检查速度，允许用事先加热至60～70℃的煤油来喷涂浸润焊缝。此时，在1h内不应出现斑点。 焊在有垫板上的对接焊缝和双面搭接焊缝的严密性试验，通过用10.1MPa压力，经专门钻的孔往钢板或垫板之间的缝隙压送煤油的办法来进行。试验以后，将钻孔喷吹干净并重新焊好。 液体渗透法基本只有二种：着色法或荧光法。也有三种的叫法，增加一个荧光着色法，但国内相当少见。煤油渗漏、有氨检漏、卤素检漏、氦检漏等应属泄漏检测，虽然与渗透检测的有些原理是相通的，但不属液体渗透检测。 就是在焊道一面表面刷石垩粉，待干透后再在背面焊道表面刷煤油，如果有渗漏，会在正面出现油的痕迹。 1、这是针对要求密封焊的焊缝， 2、用于无法进行充水试漏的管道以及炉子壁板、炉子烟风道、钢烟囱等， 3、GB150已不再列入煤油检漏试验，是因为本方法不是压力容器检验的一种方法，而是密封焊缝检验方法。 见JB/T4735-97钢制焊接常压容器P115页15.2.5.7煤油渗漏试验：将焊接接头能够检查的一面清理干净，涂以白粉浆，晾干后，在焊接接头另一面涂以煤油，使表面得到足够的浸润，经半小时后以白粉上没有油渍为合格。我们在实际制作中感觉厚度＜4mm情况下，半小时的检验时间，灵敏程度够了；一般在≥10mm时，我们采用下午下班前刷煤油，第二天早晨上班后检查。 油罐检漏 离线检测 一.油罐底板试漏方法 油罐底板在建成和维修以后必须进行检漏。常用的方法有：真空箱试漏法、漏磁扫描探伤、气体检漏和充水试压等方法。 1.真空试漏法 用薄板做成无底的长方形盒子（图），盒顶部严密地镶嵌一块厚玻璃，盒底四周边沿包有不透气的海绵橡胶，使盒子严密地扣在底板上。盒内用反光的白漆涂刷。盒子上装抽气短管和进气阀。试验焊缝时，先在焊缝上涂肥皂水，再将真空盒扣上，用真空泵将盒内抽成55kPa 的真空度，观察盒内有无气泡出现，如有气泡，应作出标志加以焊补。 常被用来检查焊缝，特别是圆周焊接部分，不常用于整个罐底。 2. 气体检测方法 氦检漏仪也被用于埋地管线和罐底的检漏，它检测埋地管线时，不用清扫油品。罐底的检测步骤为，首先将氦气注入到罐底以下，然后在罐内侧检测是否存在氦气。这种办法被证明在泄漏点定位十分有效。但是它需要在罐底钻孔以注入气体。最重要的问题是气体必须能
焊缝煤油渗透试验报告 宝钢股份烧结系统节能环保改造工单位工程名称单位工程编号 090016-2009 程脱硫系统机、电、管安装工程 分部工程名称脱硫系统机械设备安装工程分项工程名称 4A吸收塔安装 施工单位中冶天工上海十三冶建设有限公司 施工标准名称及编GB50128-2005 立式圆筒形焊接油罐施工及验收规范号施工图名称及编号 CA082.00.00 设备名称及尺寸吸收塔Φ7.4*53.5 序号试验项目试验方法检测长度试验结果试验日期备注 下部方圆节煤油渗透合格 1 235 m 文丘里段煤油渗透合格 2 287m 锥形段煤油渗透合格 3 185 m 直管段(一) 煤油渗透合格 4 194 m 直管段(二) 煤油渗透合格 5 200 m 见附图 直管段(三) 煤油渗透合格 6 122 m 上部方圆节煤油渗透合格 7 214 m 进口段煤油渗透合格 8 678 m 顶部方形段煤油渗透合格 9 437 m 出口扩大段煤油渗透合格 10 234 m 说明: 监理(建设)单位施工单位监理工程师(建设单位项目负责人): 施工单位项目技术负责人: 专业质量检查员:
工长: 年月日年月日 顶部方形段 上部方圆节出口扩大段 直管段 锥形段 文丘里段 下部方圆节 进口段 焊缝煤油渗透试验报告 宝钢股份烧结系统节能环保改造 工程脱硫系统机、电、管安装工090016-2009 单位工程名称单位工程编号程 分部工程名称脱硫系统机械设备安装工程分项工程名称 4A吸收塔安装 施工单位中冶天工上海十三冶建设有限公司 施工标准名称及编号 GB50128-2005 立式圆筒形焊接油罐施工及验收规范施工图名称及编号 AB046.01 生石灰仓 AB046.02 消石灰灰仓设备名称及尺寸生、消石灰仓Φ4 序号试验项目试验方法试验长度试验结果试验日期备注 生石灰仓锥形段煤油渗透合格 1 126 生石灰仓直管段煤油渗透合格 2 217 见附图 消石灰仓锥形段煤油渗透合格 3 120 消石灰仓直管段煤油渗透合格 4 210
煤油渗漏一般是在碳钢管道上，不锈钢不一般不做，如果需要做检测的，最好是做RT探伤！ 参阅钢制焊接常压容器JB/T4735: 15.2.4无损检测 15.2.5试验与验收 15.2.5.1容器制造完工后,应按图样要求进行成盛水试验,液压试验,气密性试验或煤油试漏等. 所以,常压容器焊缝煤油渗漏检验应在无损检测之后. 如果做了水压试验就没必要再做煤油渗漏了呀,煤油渗漏一般用在一些只是要求起密闭作用,但对强度要求不高的焊缝上,比如储罐的浮顶,加热炉的炉壁呀等。 不锈钢一般不做，如果做了，必须经过酸洗、钝化处理。 没见过不锈钢要做煤油渗漏的 容器焊缝的检测方式有多种，比如探伤、抽真空、强度试验、气密性试验等。不是非得选择煤油渗漏。 盛水试验并不是水压试验，盛水试验不加压力，水压试验需施加一定压力。盛水试验及煤油渗透均为致密性试验，由于煤油的表面张力及接触角小于水，故渗透力强于水，且石灰还具有吸附煤油的作用。因此盛水试验的灵敏度低于煤油试验。 https://www.doczj.com/doc/3810250533.html,/read.php?tid=347478&keyword=%C3%BA%D3%CD%C9%F8%C2%A9 煤油渗漏适合常压容器(包括矩形容器等)设备的检验.此检测方法简单易操作在外侧焊有连续焊缝、内侧焊有间断焊缝的罐体壁上的搭接和对接焊缝都要涂上煤油进行严密性检查。焊缝检查的一侧，要把脏物和铁锈去掉，并涂上白粉乳液或白土乳液，等干燥后，在其另一侧的焊缝上至少喷涂两次煤油，每次要间隔10min。煤油的渗透力很强，能够渗过极小的毛细孔。如果煤油喷涂浸润以后过12h，在涂白色焊缝的表面没有出现斑点，焊缝就符合要求；如果环境气温低于0℃,则需在24h后不应出现斑点。冬天为了加快检查速度，允许用事先加热至60～70℃的煤油来喷涂浸润焊缝。此时，在1h内不应出现斑点。焊在有垫板上的对接焊缝和双面搭接焊缝的严密性试验，通过用10.1MPa压力，经专门钻的孔往钢板或垫板之间的缝隙压送煤油的办法来进行。试验以后，将钻孔喷吹干净并重新焊好。 在外侧焊有连续焊缝、内侧焊有间断焊缝的罐体壁上的搭接和对接焊缝都要涂上煤油进行严密性检查。焊缝检查的一侧，要把脏物和铁锈去掉，并涂上白粉乳液或白土乳液，等干燥后，在其另一侧的焊缝上至少喷涂两次煤油，每次要间隔10min。煤油的渗透力很强，能够渗过极小的毛细孔。如果煤油喷涂浸润以后过12h，在涂白色焊缝的表面没有出现斑点，焊缝就符合要求；如果环境气温低于0℃,则需在24h后不应出现斑点。冬天为了加快检查速度，允许用事先加热至60～70℃的煤油来喷涂浸润焊缝。此时，在1h内不应出现斑点。焊在有垫板上的对接焊缝和双面搭接焊缝的严密性试验，通过用10.1MPa压力，经专门钻的孔往钢
密度对渗透系数与渗透变形影响试验研究 摘要通过对不同干密度下的10个土样进行渗透试验，分析了干密度及土样的级配对土样渗透系数的影响，得出从孔隙比角度考虑可见，土样干密度越大，孔隙比越小，孔隙比的平方也越小，渗透系数与之呈现出一种正相关关系的结论。 关键词渗透系数，渗透变形，干密度，土样级配 Abstract: according to the different dry density 10 soil samples for penetration test, analysis the dry density and the soil sample level of matching the influence of soil sample permeability coefficient, drawing from view of porosity ratio visible, soil sample dry density, the larger the void ratio is smaller, porosity ratio of the small square, the permeability coefficient and the display a positive relationship between conclusion. Key words: the permeability coefficient, seepage deformation, dry density, the soil sample gradation 1.试样及试验方案 研究密度对渗透系数与渗透变形关系，试验采用同一条级配曲线，以避免数据分析时，级配变化对渗透系数与渗透变形的影响。所用土料级配曲线数据见图1。 图1 密度不同条件下的渗透系数及渗透变形试验用料级配曲线 图中粒径用筛孔径为《土工试验规程》SL237-1999中所规定的用筛孔径，累计质量百分含量指小于对应粒径的质量累计百分含量，粒径分组指相邻粒径之间的孔径，各粒组百分含量指相邻粒径之间的质量占总质量的百分含量。级配曲线采用单对数坐标，图中颗粒直径坐标轴为对数坐标。按试验时密度的不同把试样编号为TYE1至TYE10，各土样编号所对应的干密度，孔隙比，不均匀系数CU，曲率系数CC见表1。 表1 不同密度下的渗透系数及渗透变形试验土样用表 说明：文中所有表格中的干密度单位为g/cm3，渗透系数单位为cm/s。
孔内渗透变形试验方法研究 发表时间：2017-09-12T09:58:32.437Z 来源：《基层建设》2017年第13期作者：衷从荥[导读] 【摘要】：渗透变形试验是测定岩土层有渗流水通过时细颗粒随渗流逐渐流失的临界坡降（管涌）及土体整体浮动时的破坏坡降的一种试验，临界水力坡降与破坏水力坡降是水工渗流稳定计算时的重要参数。 安徽省水利水电勘测设计院安徽蚌埠 233000 【摘要】：渗透变形试验是测定岩土层有渗流水通过时细颗粒随渗流逐渐流失的临界坡降（管涌）及土体整体浮动时的破坏坡降的一种试验，临界水力坡降与破坏水力坡降是水工渗流稳定计算时的重要参数。根据《土工试验规程》（SL237-1999）中《粗颗粒土的渗透及渗透变形试验》（SL237-056-1999）的方法，渗透变形试验使用垂直渗透变形仪，原状试样制备要人工开挖后用套筒和水泥砂浆封存，非常麻烦，并且运输时土样的结构容易受破坏，深部土体和地下水位以下的土体的试样难以制备。本文主要介绍地下水位以下的土层的渗透变形试验方法。 【关键词】：渗透变形试验临界水力坡降破坏水力坡降套管渗径 1 试验方法简介 孔内渗透变形试验从方向上分两种：垂直向和水平向，本文主要介绍垂直向渗透变形试验。试验过程如下：1. 对孔底进行清理，露出试验土层；2. 钻孔套管下到孔底，压入一定深度，让套管内有一段土柱（试验段，长为L）；3. 将钻孔电视的镜头对准孔底，以能看清土粒为宜；4. 静置一段时间，等地下水位稳定，孔内水变清时，记录稳定水位H后开始抽水，通过钻孔电视仔细观察试验过程中的各种现象，如水的浑浊程度、冒气泡、细颗粒的跳动或被水流带走、土体悬浮等，每隔1min记录相应的地下水位Hi和抽水量Q，试样破坏时，试验结束，并记录破坏时的地下水位。地下水位观测可通过与套管连接的特制测压管进行观测。
粗颗粒土的渗透及渗透变形试验 一、试验目的 本试验的目的是测定粗颗粒土在渗流水通过时,试样的渗透系数和细颗粒随渗流逐渐流失的临界坡降(管涌)及土体整体浮动时的破坏坡降(流土)。 本试验适用于扰动的粗颗粒土试样和原状粗颗粒土试样。 二、试验原理 在双对数纸上，以渗透坡降i为纵坐标，渗透速度v为横坐标，绘制渗透坡降与渗流速度关系曲线（Lg i～Lg v曲线），如图2.0.1 图2.0.1 Lgi～Lgv曲线 当Lgi～Lgv关系曲线的斜率开始变化，并观察到细颗粒开始跳动或被水流带出时，认为该试样达到了临界坡降i k其值为： i k= 式中i2——开始出现管涌时的坡降 i1——开始出现管涌前一级的坡降 三、试验设备及试验操作 1.仪器设备 （1）垂直渗透变形仪：包括仪器筒、顶盖、底座、透水板及支架。 （2）供水设备：供水箱、提升架、橡皮管、供水箱设置溢流堰，能保持常水头。 （3）加荷设备：活塞杆、加荷框架、加荷杠杆和百分表支架。 （4）量测设备：测压管、量筒、秒表、温度计、百分表和测压装置。 （5）其他设备：击锤（或振动器）、台秤、天平及标准筛等。 2.操作步骤 （1）将下进水口与供水管相连接，使仪器充水，检查仪器的各部件是否堵塞及漏水等。检查完毕后，降低供水箱，使水箱中水位与下透水板的下沿齐平。取去顶盖，放入孔径5mm的下透水板，并铺以同样直径的滤网，以免细料漏失。沿仪器壁和滤网之间的接触缝隙涂一圈油泥或橡皮泥。开启全部测压孔，使之处于排气状态。 （2）扰动试样制备 ①从风干、松散的土样中，取具有代表性土样，进行颗粒分析试验，确定试样的颗粒级配，并绘制颗粒级配曲线。 ②根据试验土样粒径，按仪器内径应大于试样粒径d85的5倍选择仪器。当常规试
第三章、煤油渗透试验方法 一、术语解释 煤油渗漏试验 利用煤油的浸润特性进行的渗漏试验。试验时，将待检焊缝便于检查面涂以石灰粉浆，另一面涂以煤油，经规定时间后检查石灰有无油渍的试验方法。 三、试验原理 对焊接件、铸造件中一些穿透性的微小缺陷,如气孔、砂眼、裂辽宁大唐国际阜新煤制天然气项目公用工程Ⅱ厂区给排水-煤油渗透试验方案 3 纹等,可以用煤油试验的方法进行检验。煤油试验通常使用纯煤油。利用煤油对微小缝隙的渗透,使被涂敷在背面的白垩粉吸附出来并产生油斑来发现缺陷。煤油的渗透力很强，能够渗小的毛细孔。如果煤油喷涂浸润以后过12h，在涂白色焊缝的表面没有出现斑点，焊缝就符合要求；如果环境气温低于0℃,则需在24h后不应出现斑点。冬天为了加快检查速度，允许用事先加热至60～70℃的煤油来喷涂浸润焊缝。此时，在1h内不应出现斑点。 四、试验准 1、材料准备 根据煤油渗透试验要求，所需的材料如下表所示： 2、人员准备 石灰乳液涂抹人员三人、安全看护人员2人、检查人员一人（班长）
3、实验前的检查 3.1 参加实验的管道系统施工结束，流程贯通，按照图纸形成完善的检测系统。 3.2 所有焊口施焊完毕，外表检测循环水管内外侧无气孔、砂眼、裂纹等可视问题，如无这类明显问题，结果符合规范要求。 3.3 所有焊接接头及其他相应检查的部分，尚未涂防腐漆。 3.4 所有设计修改部分按设计变更完成施工。 3.5 所有焊口已进行编号。 五、煤油渗透试验操作流程 1、外表检测循环水管内外侧是否有气孔、砂眼、裂纹等可视问题，如无这类明显问题，可对循环水管进行煤油渗透试验。 2、对循环水管对接焊缝内外侧附着的赃物和铁锈进行清理。 3、调制石灰粉乳液，将其均匀涂抹在循环水管外侧对接焊缝处80mm 宽位置。 4、石灰粉乳液干燥后在循环水管内侧焊缝处涂抹上煤油，10分钟后再次在循环水管内侧焊缝处涂抹上一次煤油。
渗透变形 ——地质分析 学院：水利与生态工程学院 班级：12水利水电建筑工程4班 学号：2012011581
学生：汤飘瑞 指导教师：杨普济 一丶渗透变形的的认识 要研究渗透变形的工程地质，我们首先就要弄清楚这些概念。 1、渗流：地下水在岩土空隙中的运动。 2、渗透压力：渗透水流作用于岩土上的力，称为渗透压力，又称为动水压力。 3、渗透变形（渗透破坏）：当渗透压力达到一定值时，岩土中一些颗粒甚至整体就会 发生移动而被渗流带走，从而引起岩土的结构变松，强度降低，甚至整体发生破坏，表现为鼓胀、浮动、断裂、泉眼、沙浮、土体翻动等，这种现象称为渗透变形，由 此产生的工程地质问题，就是渗透稳定性问题。 4、渗透变形一般发生在砂土和粉土中，在河流两岸及大坝建设中引人关注。 在自然界中，渗透变形现象一般发生在无粘性土和亚砂土中，象“黄土喀斯特现象”，河流阶地上的“碟形洼地”和覆盖岩溶区的“土洞”等现象均属之。由于人类工程—经济活动使渗流加强，从而产生的渗透变形问题较多。如基坑开挖时的流砂现象，因矿山排水或汲取地下水在覆盖岩溶区产生的地面塌陷。土石坝坝基的渗透稳定性问题等．这种现象不但在松散土体中发生，而且在基岩的断裂破碎带和风化壳中也可能发生。 引起渗透变形的驱动力是动水压力；动水压力的大小主要取决于地下水的水力梯度．土体抵抗渗透变形的能力叫抗渗强度，其大小取决于土的颗粒组成、排列方式、物理力学性质及地下水流向等．在渗流作用下，土体的渗透稳定性决定于动水压力与抗渗强度之间矛盾的发展演化过程。 水在土中的渗流不仅对于某一接触面作用有浮力, 而且土粒本身也受到孔隙水流拖曳力用渗流对于土体作用的孔隙水压力可以分为两种: 1静水压力, 即由粒间孔隙中的水所传
煤油渗透试验方法精编 W O R D版 IBM system office room 【A0816H-A0912AAAHH-GX8Q8-GNTHHJ8】
第三章、煤油渗透试验方法 一、术语解释 煤油渗漏试验 利用煤油的浸润特性进行的渗漏试验。试验时，将待检焊缝便于检查面涂以石灰粉浆，另一面涂以煤油，经规定时间后检查石灰有无油渍的试验方法。 三、试验原理 对焊接件、铸造件中一些穿透性的微小缺陷,如气孔、砂眼、裂 辽宁大唐国际阜新煤制天然气项目公用工程Ⅱ厂区给排水-煤油渗透试验方案3?纹等,可以用煤油试验的方法进行检验。煤油试验通常使用纯煤油。利用煤油对微小缝隙的渗透,使被涂敷在背面的白垩粉吸附出来并产生油斑来发现缺陷。煤油的渗透力很强，能够渗小的毛细孔。如果煤油喷涂浸润以后过12h，在涂白色焊缝的表面没有出现斑点，焊缝就符合要求；如果环境气温低于0℃,则需在24h后不应出现斑点。冬天为了加快检查速度，允许用事先加热至60～70℃的煤油来喷涂浸润焊缝。此时，在1h内不应出现斑点。 四、试验准 1、材料准备 根据煤油渗透试验要求，所需的材料如下表所示：
2、人员准备 石灰乳液涂抹人员三人、安全看护人员2人、检查人员一人（班长） 3、实验前的检查 3.1 参加实验的管道系统施工结束，流程贯通，按照图纸形成完善的检测系统。 3.2 所有焊口施焊完毕，外表检测循环水管内外侧无气孔、砂眼、裂纹等可视问题，如无这类明显问题，结果符合规范要求。 3.3 所有焊接接头及其他相应检查的部分，尚未涂防腐漆。 3.4 所有设计修改部分按设计变更完成施工。 3.5 所有焊口已进行编号。 五、煤油渗透试验操作流程
管理文件 煤油试漏作业指导书 受控号： 版本： A 编制：张辉 审核： 批准：
管理文件 1.试验检查范围 部件有密封性要求焊缝，包括纵缝、环缝、角焊缝等。 2.试验标准依据 NB/T47003.1-2009《钢制焊接常压容器》 3.试验原理 对焊接件中一些穿透性的微小缺陷,如气孔、砂眼、裂纹等, 可以用煤油试验的方法进行检验。煤油试验通常使用纯煤油。 煤油的渗透力很强，能够渗过极小的毛细孔。利用煤油对微 小缝隙的渗透,使被涂敷在背面的白融粉吸附出来并产生油斑 来发现缺陷。 4.试验准备 除需具备石灰溶液、煤油涂抹人员及现场检验员各1人，还需 具备以下材料：
管理文件 5.安全及注意事项措施 5.1进入筒体内涂抹煤油时需先检测受限空间环境方可进入。 5.2密闭筒体内作业时专人看护，必要时携带救生索进入。 5.3受限空间作业需在5米左右位置架设抽风机，促进空气流动。 5.4煤油渗透区域严禁烟火。 6.煤油渗透试验操作流程 6.1外表检测是否有气孔、砂眼、裂纹等可视问题。 6.2对焊缝内外侧附着的赃物和铁锈进行清理。 6.3调制石灰溶液，将其均匀涂抹在焊缝处80mm宽位置。 6.4石灰溶液干燥后，焊缝的内壁喷或涂以煤油2-3次,每次间隔10分钟，使表面得到足够的浸润。经30分钟后，以白粉上没有油渍为合格。气温低于0℃时，为了加快检查速度，允许用事先加热至60～70℃的煤油来喷涂浸润焊缝。此时，在1h内不应出现斑点。 6.5如发现干燥石灰溶液涂抹带出现油渍，使用记号笔对该部分进行标记，待该焊口全部检测完后方可对标记处进行处理。 6.6及时填写煤油渗透试验记录表，保证资料与施工同步。 7.出现异常渗漏修复方法
煤油渗透试验方法文件编码（008-TTIG-UTITD-GKBTT-PUUTI-WYTUI-8256）
第三章、煤油渗透试验方法 一、术语解释 煤油渗漏试验 利用煤油的浸润特性进行的渗漏试验。试验时，将待检焊缝便于检查面涂以石灰粉浆，另一面涂以煤油，经规定时间后检查石灰有无油渍的试验方法。 三、试验原理 对焊接件、铸造件中一些穿透性的微小缺陷,如气孔、砂眼、裂 辽宁大唐国际阜新煤制天然气项目公用工程Ⅱ厂区给排水-煤油渗透试验方案3纹等,可以用煤油试验的方法进行检验。煤油试验通常使用纯煤油。利用煤油对微小缝隙的渗透,使被涂敷在背面的白垩粉吸附出来并产生油斑来发现缺陷。煤油的渗透力很强，能够渗小的毛细孔。如果煤油喷涂浸润以后过12h，在涂白色焊缝的表面没有出现斑点，焊缝就符合要求；如果环境气温低于0℃,则需在24h后不应出现斑点。冬天为了加快检查速度，允许用事先加热至60～70℃的煤油来喷涂浸润焊缝。此时，在1h内不应出现斑点。 四、试验准 1、材料准备 根据煤油渗透试验要求，所需的材料如下表所示： 2、人员准备 石灰乳液涂抹人员三人、安全看护人员2人、检查人员一人（班长） 3、实验前的检查 参加实验的管道系统施工结束，流程贯通，按照图纸形成完善的检测系统。
所有焊口施焊完毕，外表检测循环水管内外侧无气孔、砂眼、裂纹等可视问题，如无这类明显问题，结果符合规范要求。 所有焊接接头及其他相应检查的部分，尚未涂防腐漆。 所有设计修改部分按设计变更完成施工。 所有焊口已进行编号。 五、煤油渗透试验操作流程 1、外表检测循环水管内外侧是否有气孔、砂眼、裂纹等可视问题，如无这类明显问题，可对循环水管进行煤油渗透试验。 2、对循环水管对接焊缝内外侧附着的赃物和铁锈进行清理。 3、调制石灰粉乳液，将其均匀涂抹在循环水管外侧对接焊缝处80mm宽位置。 4、石灰粉乳液干燥后在循环水管内侧焊缝处涂抹上煤油，10分钟后再次在循环水管内侧焊缝处涂抹上一次煤油。 5、煤油浸润以后过12小时，检测循环水管外侧焊缝处表面是否出现斑点。 6、如发现干燥石灰乳液涂抹带出现油渍，使用记号笔对该部分进行标记，待该段管线焊口全部检测完后方可对标记处进行处理。 7、及时填写煤油渗透试验记录表，按时整理好资料，保证资料与施工同步。 第四章、安全及注意事项措施
边坡变形监测方案
变形监测方案 论文名称 边坡变形监测方案 班级 0802601班 姓名学号 杨波（20号） 院 系 市政与测绘工程学院 专 业 测绘工程 指导老师 黄长军 2012年 1月 1日 目录 ※ ※※※※※※※※ ※ ※ ※ ※ ※※ ※ ※ ※ ※ ※ ※ ※ ※ ※ 2008届学生 《变形监测》 课程论文
一、工程概况： (3) 二、监测内容： (4) 三、监测实施流程 (4) 四、报警方法 (7) 五、监测点布置及监测方法 (7) 六、监测技术要求 (8) 七、人员及仪器设 (10) 一、工程概况：
本项目穿行于重丘地区的群山峻岭之中，填深挖较多，深挖路堑和填路堤边坡普遍存在，深挖路堑边坡共29处（大于30米），填路堤边坡6处。大部分路段坡度较陡，岩体破碎松软，节理裂隙发育，断裂构造对本标段路堑边坡稳定性有一定的影响；地下水较发育，对边坡的整体稳定性有一定的影响。 二、监测内容： 本标段边坡监测主要是指路堑边坡和路堤边坡监测，监测内容为人工巡视、裂缝观测、坡面观测、路堤沉降观测和水平位移观测。 1、人工巡视和裂缝观测：人工巡视是一项经常性的工作，我标将安排专人坚持每天进 行巡视。当坡体表面发现裂缝时监测组及时在裂缝处埋设裂缝观测装置，通过观测裂缝的变化过程和变化规律来分析坡体的变形情况和破坏趋势。 2、坡面观测：边坡坡面的变形观测是指在平台上设置坡面变形观测点，利用精度为2″的全站仪进行观测，采用直角坐标法量测。通过数据处理分析，分析坡面几何外观的变化情况，绘制坡面各点在施工过程中的水平位移变化情况，从而了解边坡滑动范围和滑动情况，提供预警信息，它是一种简单，直接的宏观监测方法。 3、路堤沉降观测和水平位移观测：沉降观测主要通过埋设沉降板观测路基的沉降情况，通过数据分析指导施工；水平位移观测主要为地面水平位移，采用位移边桩观测。 三、监测实施流程 边坡监测工作与边坡施工需要反复交叉开展，为了使边坡监测工作与边坡施工作业协调一致，特制定如下作业流程：
精心整理 桥梁工程变形监测方案 一、概述 大型桥梁，如斜拉桥、悬索桥自20世纪90年代初期以来在我国如雨后春笋般的发展。这种桥梁的结构特点是跨度大、塔柱高,主跨段具有柔性特性。在这类桥梁的施工测量中,人们已针对动态施工测量作了一些研究并取得了一些经验。在竣工通车运营期间,如何针对它们的柔性结构与动态特性进行监测也是人们十分关心的另一问题。尽管目前有些桥梁已建立了了解结构内部物理量的变然而, 1) 2) 1 桥墩2 ,每柱设2点。 3）水平位移监测基准点布置 水平位移观测基准网应结合桥梁两岸地形地质条件和其他建筑物分布、水平位移观测点的布置与观测方法,以及基准网的观测方法等因素确定,一般分两级布设,基准网布设在岸上稳定的地方并埋设深埋钻孔桩标志；在桥面用桥墩水平位移观测点作为工作基点,用它们测定桥面观测点的水平位移。 4）垂直位移监测基准网布置
为了便于观测和使用方便,一般将岸上的平面基准网点纳入垂直位移基准网中,同时还应在较稳定的地方增加深埋水准点作为水准基点,它们是大桥垂直位移监测的基准；为统一两岸的高程系统,在两岸的基准点之间应布置了一条过江水准线路。 四、方法与成果精度 1）GPS定位系统测量平面基准网 为了满足变形观测的技术要求,考虑到基准网边长相差悬殊,对基准网边长相对精度应达到不低于1/120000和边长误差小于±5mm的双控精度指标；由于工作基点多位于大桥桥面,它们与基准点之间难以全部通视,可采用GPS定位系统施测。为了在观测期间不中断交通,且避开车辆通行引起仪 ,尽 2 向观测。 3 ,以直接 0.48mm, 4) ×10-6D)。它可以实现自动寻找和精确照准目标,自动测定测站点至目标点的距离、水平方向值和天顶距,计算出3维坐标并记录在内置模块或计算机内。由于它不需要人工照准、读数、计算,有利于消除人差的影响、减少记录计算出错的几率,特别是在夜间也不需要给标志照明。该仪器每次观测记录一个目标点不超过7ｓ,每点观测4测回也仅30ｓ。一周期观测10个点以内一般不会超过5min，其观测速度之快是人工无法比拟的。 武汉长江二桥采用该法测定高塔柱的摆动，为了评定该法的精度,利用车流量很少的夜间观测成果进行了统计分析。仿照桥面水平位移观测的统计分析方法,对视线长度为800ｍ的观测点,根据
煤油渗漏检测 Document number【SA80SAB-SAA9SYT-SAATC-SA6UT-SA18】

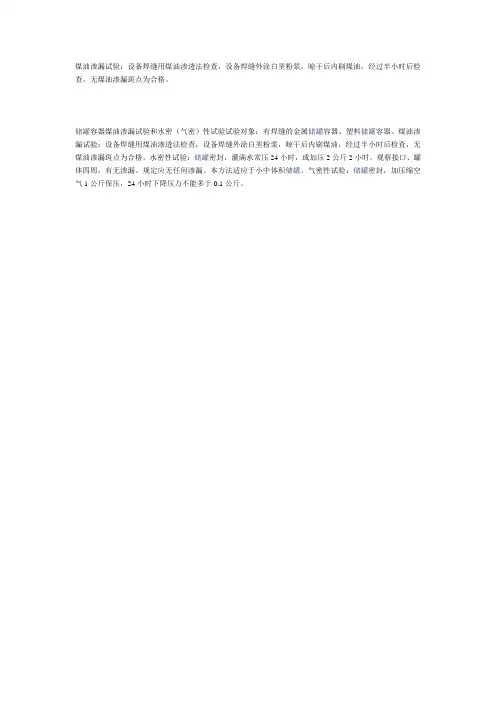

煤油渗漏一般是在碳钢管道上，不锈钢不一般不做，如果需要做检测的，最好是做RT 探伤！ 如果做了水压试验就没必要再做煤油渗漏了呀,煤油渗漏一般用在一些只是要求起密闭作用,但对强度要求不高的焊缝上,比如储罐的浮顶,加热炉的炉壁呀等。 不锈钢一般不做，如果做了，必须经过酸洗、钝化处理。 没见过不锈钢要做煤油渗漏的 容器焊缝的检测方式有多种，比如探伤、抽真空、强度试验、气密性试验等。不是非得选择煤油渗漏。 盛水试验并不是水压试验，盛水试验不加压力，水压试验需施加一定压力。盛水试验及煤油渗透均为致密性试验，由于煤油的表面张力及接触角小于水，故渗透力强于水，且石灰还具有吸附煤油的作用。因此盛水试验的灵敏度低于煤油试验。 煤油渗漏适合常压容器(包括矩形容器等)设备的检验.此检测方法简单易操作在外侧焊有连续焊缝、内侧焊有间断焊缝的罐体壁上的搭接和对接焊缝都要涂上煤油进行严密性检查。焊缝检查的一侧，要把脏物和铁锈去掉，并涂上白粉乳液或白土乳液，等干燥后，在其另一侧的焊缝上至少喷涂两次煤油，每次要间隔10min。煤油的渗透力很强，能够渗过极小的毛细孔。如果煤油喷涂浸润以后过12h，在涂白色焊缝的表面没有出现斑点，焊缝就符合要求；如果环境气温低于0℃,则需在24h后不应出现斑点。冬天为了加快检查速度，允许用事先加热至60～70℃的煤油来喷涂浸润焊缝。此时，在1h内不应出现斑点。焊在有垫板上的对接焊缝和双面搭接焊缝的严密性试验，通过用压力，经专门钻的孔往钢板或垫板之间的缝隙压送煤油的办法来进行。试验以后，将钻孔喷吹干净并重新焊好。 在外侧焊有连续焊缝、内侧焊有间断焊缝的罐体壁上的搭接和对接焊缝都要涂上煤油进行严密性检查。焊缝检查的一侧，要把脏物和铁锈去掉，并涂上白粉乳液或白土乳液，等干燥后，在其另一侧的焊缝上至少喷涂两次煤油，每次要间隔10min。煤油的渗透力很强，能够渗过极小的毛细孔。如果煤油喷涂浸润以后过12h，在涂白色焊缝的表面没有出现斑点，焊缝就符合要求；如果环境气温低于0℃,则需在24h后不应出现斑点。冬天为了加快检查速度，允许用事先加热至60～70℃的煤油来喷涂浸润焊缝。此时，在1h内不应出现斑点。焊在有垫板上的对接焊缝和双面搭接焊缝的严密性试验，通过用压力，经专门钻的孔往钢板或垫板之间的缝隙压送煤油的办法来进行。试验以后，将钻孔喷吹干净并重新焊好 一般用在不受压的情况下，设备的密封性检验。比如油罐罐体、塔体底部油槽等
