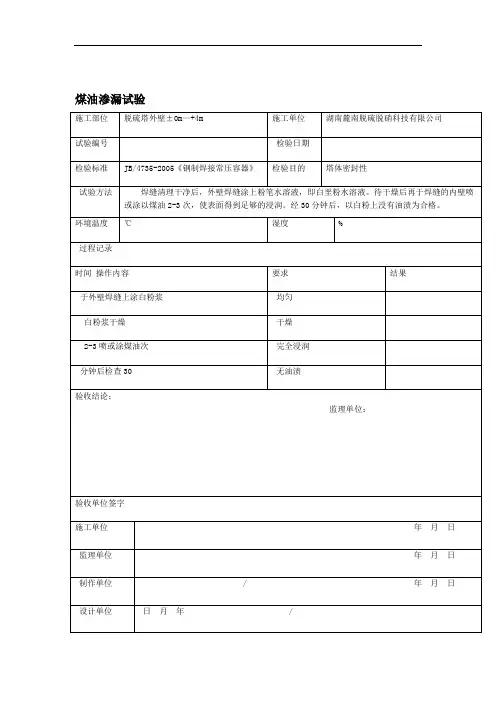

焊缝煤油渗透试验报告
单位工程名称 宝钢股份烧结系统节能环保改造工程脱硫系统机、电、管安装工程 单位工程编号 090016-2009 分部工程名称 脱硫系统机械设备安装工程 分项工程名称
4A 吸收塔安装
施工单位 中冶天工上海十三冶建设有限公司
施工标准名称及编
号
GB50128-2005 立式圆筒形焊接油罐施工及验收规范
施工图名称及编号 CA082.00.00 设备名称及尺寸 吸收塔 Φ7.4*53.5
序号 试验项目 试验方法 检测长度 试验结果 试验日期
备注
1 下部方圆节 煤油渗透 235 m 合格 见附图
2 文丘里段 煤油渗透 287m 合格
3 锥形段 煤油渗透 185 m 合格
4 直管段（一） 煤油渗透 194 m 合格
5 直管段（二） 煤油渗透 200 m 合格
6 直管段（三） 煤油渗透 122 m 合格
7 上部方圆节 煤油渗透 214 m 合格
8 进口段 煤油渗透 678 m 合格
9 顶部方形段 煤油渗透 437 m 合格 10
出口扩大段
煤油渗透
234 m
合格
说明：
监理（建设）单位
施工单位
监理工程师(建设单位项目负责人)：
年 月 日
施工单位项目技术负责人: 专业质量检查员： 工长：
年 月 日
进口段
下部方圆节文丘里段
锥形段直管段
上部方圆节
顶部方形段
出口扩大段
焊缝煤油渗透试验报告
单位工程名称宝钢股份烧结系统节能环保改造
工程脱硫系统机、电、管安装工
程
单位工程编号090016-2009
分部工程名称脱硫系统机械设备安装工程分项工程名称4A吸收塔安装施工单位中冶天工上海十三冶建设有限公司
施工标准名称及编号GB50128-2005 立式圆筒形焊接油罐施工及验收规范
施工图名称及编号AB046.01 生石灰仓AB046.02 消石灰灰仓
设备名称及尺寸生、消石灰仓Φ4
序号试验项目试验方法试验长度试验结果试验日期备注1 生石灰仓锥形段煤油渗透126 合格
见附图
2 生石灰仓直管段煤油渗透217 合格
3 消石灰仓锥形段煤油渗透120 合格
4 消石灰仓直管段煤油渗透210 合格
说明：
监理（建设）单位施工单位
监理工程师(建设单位项目负责人)：
年月日施工单位项目技术负责人:
专业质量检查员：
工长：
年月日
单位工程名称宝钢股份烧结系统节能环保改造工
程脱硫系统机、电、管安装工程
单位工程编号090016-2009
分部工程名称脱硫系统机械设备安装工程分项工程名称4A吸收塔安装施工单位中冶天工上海十三冶建设有限公司
施工标准名称及编
号
GB50128-2005 立式圆筒形焊接油罐施工及验收规范
施工图名称及编号HK046.00 脱硫灰仓
设备名称及尺寸脱硫灰仓Φ6.5m
序号试验项目试验方法试验长度试验结果试验日期备注1 脱硫灰仓直段（一）煤油渗透100 m 合格
见附图
2 脱硫灰仓锥形段煤油渗透124 m 合格
3 脱硫仓直管段（二）煤油渗透98 m 合格
说明：
监理（建设）单位施工单位
监理工程师(建设单位项目负责人)：
年月日施工单位项目技术负责人:
专业质量检查员：
工长：
年月日
单位工程名称宝钢股份烧结系统节能环保改造工
程脱硫系统机、电、管安装工程
单位工程编号090016-2009
分部工程名称脱硫系统机械设备安装工程分项工程名称4A吸收塔安装施工单位中冶天工上海十三冶建设有限公司
施工标准名称及编号GB50128-2005 立式圆筒形焊接油罐施工及验收规范
施工图名称及编号CA082.03
设备名称及尺寸锥形段
序号试验项目试验方法试验长度试验结果试验日期备注1 脱硫灰仓锥形段煤油渗透45 m 合格见附图
说明：
监理（建设）单位施工单位
监理工程师(建设单位项目负责人)：
年月日施工单位项目技术负责人:
专业质量检查员：
工长：
年月日
进 口 烟 道5
5
×5
5
4
5
4
5
一烧结进口烟道平面示意图

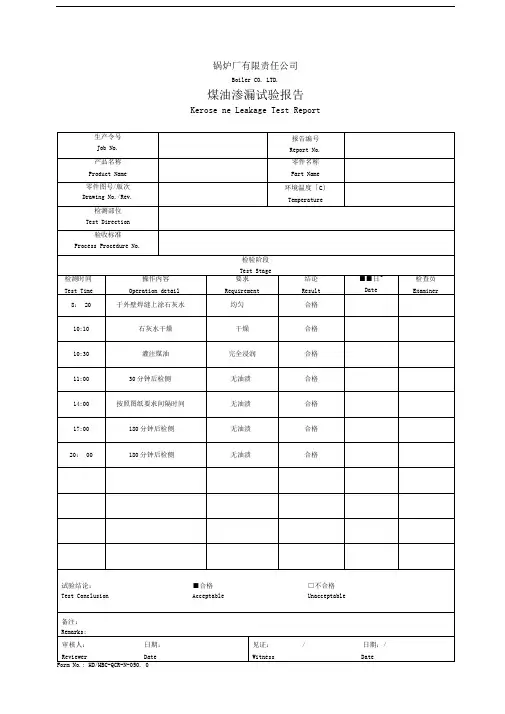

焊缝煤油渗透试验报告
单位工程名称
宝钢股份烧结系统节能环保改造
工程脱硫系统机、电、管安装工程
单位工程编号090016-2009
分部工程名称脱硫系统机械设备安装工程分项工程名称4A吸收塔安装施工单位中冶天工上海十三冶建设有限公司
施工标准名称及编号GB50128-2005 立式圆筒形焊接油罐施工及验收规范
施工图名称及编号HK046.00 脱硫灰仓
设备名称及尺寸脱硫灰仓Φ6.5m
序号试验项目试验方法试验长度试验结果试验日期备注1 脱硫灰仓直段（一）煤油渗透100 m 合格
见附图
2 脱硫灰仓锥形段煤油渗透124 m 合格
3 脱硫仓直管段（二）煤油渗透98 m 合格
说明：
监理（建设）单位施工单位
监理工程师(建设单位项目负责人)：
年月日施工单位项目技术负责人:
专业质量检查员：
工长：
年月日
出
口 烟 道
循 环 烟 道

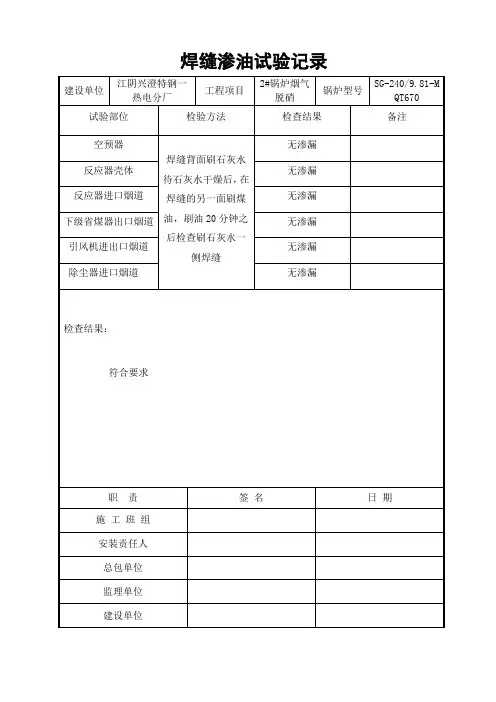

焊缝煤油渗透试验报告 单位工程名称 宝钢股份烧结系统节能环保改造工程脱硫系统机、电、管安装工程 单位工程编号 090016-2009 分部工程名称 脱硫系统机械设备安装工程 分项工程名称 4A 吸收塔安装 施工单位 中冶天工上海十三冶建设有限公司 施工标准名称及编 号 GB50128-2005 立式圆筒形焊接油罐施工及验收规范 施工图名称及编号 CA082.00.00 设备名称及尺寸 吸收塔 Φ7.4*53.5 序号 试验项目 试验方法 检测长度 试验结果 试验日期 备注 1 下部方圆节 煤油渗透 235 m 合格 见附图 2 文丘里段 煤油渗透 287m 合格 3 锥形段 煤油渗透 185 m 合格 4 直管段（一） 煤油渗透 194 m 合格 5 直管段（二） 煤油渗透 200 m 合格 6 直管段（三） 煤油渗透 122 m 合格 7 上部方圆节 煤油渗透 214 m 合格 8 进口段 煤油渗透 678 m 合格 9 顶部方形段 煤油渗透 437 m 合格 10 出口扩大段 煤油渗透 234 m 合格 说明： 监理（建设）单位 施工单位 监理工程师(建设单位项目负责人)： 年 月 日 施工单位项目技术负责人: 专业质量检查员： 工长： 年 月 日
进口段 下部方圆节文丘里段 锥形段直管段 上部方圆节 顶部方形段 出口扩大段
焊缝煤油渗透试验报告 单位工程名称宝钢股份烧结系统节能环保改造 工程脱硫系统机、电、管安装工 程 单位工程编号090016-2009 分部工程名称脱硫系统机械设备安装工程分项工程名称4A吸收塔安装施工单位中冶天工上海十三冶建设有限公司 施工标准名称及编号GB50128-2005 立式圆筒形焊接油罐施工及验收规范 施工图名称及编号AB046.01 生石灰仓AB046.02 消石灰灰仓 设备名称及尺寸生、消石灰仓Φ4 序号试验项目试验方法试验长度试验结果试验日期备注1 生石灰仓锥形段煤油渗透126 合格 见附图 2 生石灰仓直管段煤油渗透217 合格 3 消石灰仓锥形段煤油渗透120 合格 4 消石灰仓直管段煤油渗透210 合格 说明： 监理（建设）单位施工单位 监理工程师(建设单位项目负责人)： 年月日施工单位项目技术负责人: 专业质量检查员： 工长： 年月日
**公司 煤 油 渗 试 验 作 业 指 导 书 技质部

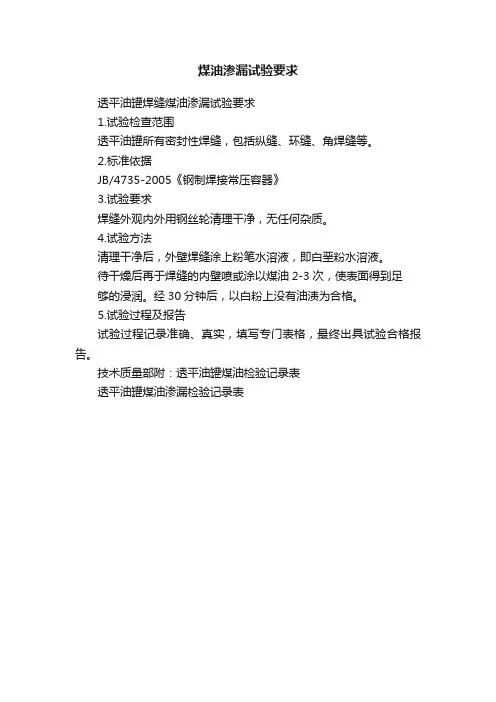

煤油试漏作业指导书 1. 试验检查范围 部件有密封性要求焊缝，包括纵缝、环缝、角焊缝等。 2. 试验标准依据 NB/T 47003.1-2009《钢制焊接常压容器》 3. 试验原理 对焊接件中一些穿透性的微小缺陷,如气孔、砂眼、裂纹等,可以用煤油试验的方法进行检验。煤油试验通常使用纯煤油。煤油的渗透力很强，能够渗过极小的毛细孔。利用煤油对微小缝隙的渗透,使被涂敷在背面的白融粉吸附出来并产生油斑来发现缺陷。 4.试验准备 除需具备石灰溶液、煤油涂抹人员及现场检验员各1人，还需具备以下材料： 5.安全及注意事项措施 5.1进入筒体内涂抹煤油时需先检测受限空间环境方可进入。 5.2密闭筒体内作业时专人看护，必要时携带救生索进入。
5.3受限空间作业需在5米左右位置架设风扇，促进空气流动。 5.4煤油渗透区域严禁烟火。 6.煤油渗透试验操作流程 6.1外表检测是否有气孔、砂眼、裂纹等可视问题。 6.2对焊缝内外侧附着的赃物和铁锈进行清理。 6.3调制石灰溶液，将其均匀涂抹在焊缝处80mm宽位置。 6.4石灰溶液干燥后，焊缝的内壁喷或涂以煤油2-3次,每次间隔10分钟，使表面得到足够的浸润。经60分钟后，以白粉上没有油渍为合格。气温低于0℃时，为了加快检查速度，允许用事先加热至60～70℃的煤油来喷涂浸润焊缝。此时，在1h内不应出现斑点。 6.5如发现干燥石灰溶液涂抹带出现油渍，使用记号笔对该部分进行标记，待该焊口全部检测完后方可对标记处进行处理。 6.6及时填写煤油渗透试验记录表，保证资料与施工同步。 7.出现异常渗漏修复方法 7.1焊缝表面的气孔、夹渣及焊瘤等缺陷，应本着焊缝打磨后不低于母材的原则，用砂轮磨掉缺陷。如磨除缺陷后，焊缝低于母材，需要进行焊补，焊补工艺与正式焊缝焊接时相同。焊缝表面缺陷当只需打磨时，应打磨平缓或加工成具有1:3及以下坡度的斜坡。 7.2焊缝两侧的咬边和焊趾裂纹必须采用砂轮磨除，并打磨平缓或加工成具有1:3及以下坡度的斜坡，打磨深度不得超过0.5mm，且磨除后容器的实际厚度不得小于设计厚度。当不符合要求时应进行焊接修补。焊缝两侧的咬边和焊趾裂纹等表面缺陷进行焊接修补时，应采用砂轮将缺陷磨除，并修整成便于焊接的凹槽在进行焊接，焊补长度不得小于50mm。
焊缝等级分类及无损检测要求 焊缝应根据结构的重要性、荷载特性、焊缝形式、工作环境以及应力状态等情况，按下述原则分别选用不同的质量等级， 1. 在需要进行疲劳计算的构件中，凡对接焊缝均应焊透，其质量等级为 1) 作用力垂直于焊缝长度方向的横向对接焊缝或T形对接与角接组合焊缝，受拉时应为一级，受压时应为二级； 2）作用力平行于焊缝长度方向的纵向对接焊缝应为二级。 2 .不需要计算疲劳的构件中，凡要求与母材等强的对接焊缝应予焊透，其质量等级当受拉时应不低于二级，受压时宜为二级 3 .重级工作制和起重量Q≥50t吊车梁的腹板与L冀缘之间以及吊车析架上弦杆与节点板之间的T形接头焊缝均要求焊透．焊缝形式一般为对接与角接的组合焊缝，其质量等级不应低于二级 4 .不要求焊透的’I'形接头采用的角焊缝或部分焊透的对接与角接组合焊缝，以及搭接连接采用的角焊缝，其质量等级为： 1)对直接承受动力荷载且需要验算疲劳的结构和吊车起重量等于或大于50t的中级工作制吊车梁，焊缝的外观质量标准应符合二级； 2) 对其他结构，焊缝的外观质量标准可为二级。 外观检查一般用目测，裂纹的检查应辅以5 倍放大镜并在合适的光照条件下进行，必要时可采用磁粉探伤或渗透探伤，尺寸的测量应用量具、卡规。 焊缝外观质量应符合下列规定: 1 一级焊缝不得存在未焊满、根部收缩、咬边和接头不良等缺陷，一级焊缝和二级焊缝不得存在表面气孔、夹渣、裂纹和电弧擦伤等缺陷； 2 二级焊缝的外观质量除应符合本条第一款的要求外，尚应满足下表的有关规定； 3 三级焊缝的外观质量应符合下表有关规定
设计要求全焊透的焊缝，其内部缺陷的检验应符合下列要求: 1 一级焊缝应进行100%的检验，其合格等级应为现行国家标准《钢焊缝手工超声波探伤方法及质量分级法》(GB 11345)B 级检验的Ⅱ级及Ⅱ级以上； 2 二级焊缝应进行抽检，抽检比例应不小于20%，其合格等级应为现行国家标准《钢焊缝手工超声波探伤方法及质量分级法》(GB 11345)B级检验的Ⅲ级及Ⅲ级以上； 3 全焊透的三级焊缝可不进行无损检测。 4 焊接球节点网架焊缝的超声波探伤方法及缺陷分级应符合国家现行标准JG/T203-2007《钢结构超声波探伤及质量分级法》的规定。 5 螺栓球节点网架焊缝的超声波探伤方法及缺陷分级应符合国家现行标准JG/T203-2007《钢结构超声波探伤及质量分级法》的规定。 6 箱形构件隔板电渣焊焊缝无损检测结果除应符合GB50205-2001标准第7.3.3 条的有关规定外，还应按附录C 进行焊缝熔透宽度、焊缝偏移检测。 7 圆管T、K、Y 节点焊缝的超声波探伤方法及缺陷分级应符合GB50205-2001标准附录D的规定。 8 设计文件指定进行射线探伤或超声波探伤不能对缺陷性质作出判断时，可采用射线探伤进行检测、验证。 9 射线探伤应符合现行国家标准《钢熔化焊对接接头射线照相和质量分级》(GB 3323)的规定，射线照相的质量等级应符合AB 级的要求。一级焊缝评定合格等级应为《钢熔化焊对接接头射线照相和质量分级》(GB 3323)的Ⅱ级及Ⅱ级以上，二级焊缝评定合格等级应为《钢熔化焊对接接头射线照相和质量分级》(GB 3323)的Ⅲ级及Ⅲ级以上。 10 以下情况之一应进行表面检测: 1）外观检查发现裂纹时，应对该批中同类焊缝进行100%的表面检测； 2）外观检查怀疑有裂纹时，应对怀疑的部位进行表面探伤； 3）设计图纸规定进行表面探伤时； 4）检查员认为有必要时。 铁磁性材料应采用磁粉探伤进行表面缺陷检测。确因结构原因或材料原因不能使用磁粉探伤时，方可采用渗透探伤。磁粉探伤应符合国家现行标准《焊缝磁粉检验方法和缺陷磁痕的分级》(JB/T 6061)的规定，渗透探伤应符合国家现行标准《焊缝渗透检验方法和缺陷迹痕的分级》(JB/T 6062)的规定。磁粉探伤和渗透探伤的合格标准应符合外观检验的有关规定。设计要求全焊透的一、二级焊缝应采用超声波探伤进行内部缺陷的检验，超声波探伤不能对缺陷作出判断时，应采用射线探伤，其内部缺陷分级及探伤方法应符合现行国家标准《钢焊缝手工超声波探伤方法和探伤结果分级》GB11345或《钢熔化焊对接接头射结照相和质量分级》GB3323的规定。 焊接球节点网架焊缝、螺栓球节点网架焊缝及圆管T、K、Y形点相贯线焊缝，其内部缺陷分级及探伤方法应分别符合国家现行标准JG/T203-2007《钢结构超声波探伤及质量分级法》、《建筑钢结构焊接技术规程》JGJ81的规定。一级、二级焊缝的质量等级及缺陷分级应符合下表的规定。 一、二级焊缝质量等级及缺陷分级
武安市西区水源置换工程 钢 管 焊 接 煤 油 渗 透 检 验 方 案 编制： 审核： 批准： 邢台市政建设集团股份有限公司 2015.6
目录 一、编制依据 (1) 二、工程概况 (1) 三、管道煤油渗透试验方案 (1) 四、安全及注意事项 (3)
一、编制依据 1、《武安市西区水源置换工程（二标段）》招标文件 2、《给水排水管道施工及验收规范》GB50268——2008 3、邯郸市水利水电勘测设计研究院图纸《武安市西区水源工程设计图（二标段）》。 4、总施工组织设计 5、监理会议纪要 二、工程概况 1、工程名称：武安市西区水源置换工程（二标段） 2、建设地点：武安市206县道及南二环 3、建设单位：武安市水利局 4、设计单位：邯郸市水利水电勘测设计研究院 5、监理单位：武安市工程建设监理有限公司 6、施工单位：邢台市政建设集团股份有限公司 7、适用范围：煤油渗透试验主要适本标段内所有过路、过地段的钢管直顶及钢管连接部位。参与煤油渗透试验的钢管管道桩号如下： A05+10~A05+40 钢管直顶 A15+48~A17+03 水泥套管 B06+00~B07+00 钢管直顶 三、煤油渗透试验方案 1、术语解释 煤油渗漏试验 利用煤油的浸润特性进行的渗漏试验。试验时，将待检焊缝的钢管内壁涂以石灰粉浆，外壁涂以煤油，经规定时间后检查石灰有无油渍的试验方法。 2、试验原理
对焊接件、铸造件中一些穿透性的微小缺陷,如气孔、砂眼、裂 纹等,可以用煤油试验的方法进行检验。煤油试验，通常使用纯煤油。利用煤油对微小缝隙的渗透,使被涂敷在背面的白垩粉吸附出来并产 生油斑来发现缺陷。煤油的渗透力很强，能够渗过极小的毛细孔。 如果煤油喷涂浸润以后过12h，在涂白色焊缝的表面没有出现斑点，焊缝就符合要求。为了加快检查速度，允许用事先加热至60～70℃ 的煤油来喷涂浸润焊缝。此时，在1h内不应出现斑点。 3、试验准备 3.1、材料准备 根据煤油渗透试验要求，所需的材料如下表所示： 石灰乳液涂抹人员1人、煤油涂抹人员1人、安全看护人员1人、检查人员一人。 4、试验前的检查 4.1焊口施焊完毕，外表检测内外侧无气孔、砂眼、裂纹等可视问题，如无这类明显问题，结果符合规范要求。
煤油试漏作业指导书 受控号： 版本： A 编制：辉 审核： 批准： 1.试验检查围 部件有密封性要求焊缝，包括纵缝、环缝、角焊缝等。 2.试验标准依据
NB/T47003.1-2009《钢制焊接常压容器》 3.试验原理 对焊接件中一些穿透性的微小缺陷,如气孔、砂眼、裂纹等, 可以用煤油试验的方法进行检验。煤油试验通常使用纯煤油。 煤油的渗透力很强，能够渗过极小的毛细孔。利用煤油对微 小缝隙的渗透,使被涂敷在背面的白融粉吸附出来并产生油斑 来发现缺陷。 4.试验准备 除需具备石灰溶液、煤油涂抹人员及现场检验员各1人，还需 具备以下材料： 5.安全及注意事项措施 5.1进入筒体涂抹煤油时需先检测受限空间环境方可进入。 5.2密闭筒体作业时专人看护，必要时携带救生索进入。 5.3受限空间作业需在5米左右位置架设抽风机，促进空气流动。5.4煤油渗透区域严禁烟火。
6.煤油渗透试验操作流程 6.1外表检测是否有气孔、砂眼、裂纹等可视问题。 6.2对焊缝外侧附着的赃物和铁锈进行清理。 6.3调制石灰溶液，将其均匀涂抹在焊缝处80mm宽位置。 6.4石灰溶液干燥后，焊缝的壁喷或涂以煤油2-3次,每次间隔10分钟，使表面得到足够的浸润。经30分钟后，以白粉上没有油渍为合格。气温低于0℃时，为了加快检查速度，允许用事先加热至60～70℃的煤油来喷涂浸润焊缝。此时，在1h不应出现斑点。 6.5如发现干燥石灰溶液涂抹带出现油渍，使用记号笔对该部分进行标记，待该焊口全部检测完后方可对标记处进行处理。 6.6及时填写煤油渗透试验记录表，保证资料与施工同步。 7.出现异常渗漏修复方法 7.1焊缝表面的气孔、夹渣及焊瘤等缺陷，应本着焊缝打磨后不低于母材的原则，用砂轮磨掉缺陷。如磨除缺陷后，焊缝低于母材，需要进行焊补，焊补工艺与正式焊缝焊接时相同。焊缝表面缺陷当只需打磨时，应打磨平缓或加工成具有1:3及以下坡度的斜坡。 7.2焊缝两侧的咬边和焊趾裂纹必须采用砂轮磨除，并打磨平缓或加工成具有1:3及以下坡度的斜坡，打磨深度不得超过0.5mm，且磨除后容器的实际厚度不得小于设计厚度。当不符合要求时应进行焊接修补。焊缝两侧的咬边和焊趾裂纹等表面缺陷进行焊接修补时，应采用砂轮将缺陷磨除，并修整成便于焊接的凹槽在进行焊接，焊补长度不得小于50mm。
焊缝的着色渗透探伤检验 焊缝的着色渗透探伤是检验焊接接头表面缺陷的有效方法之一。与焊缝的磁粉探伤相比，它具有不局限于铁磁性材料的优点，其应用范围可扩大到奥氏体不锈钢和镍合金等非磁性材料。 着色渗透探伤过程是将含有颜料和荧光粉剂的渗透液喷洒或涂敷在焊件受检部位表面上，利用液体的毛细管作用，使其渗入到开口的表面缺陷中。然后清除残留在表面的渗透液，等干燥后施加显像剂，将已渗入到缺陷中的渗透液吸附到表面上来而显示出缺陷痕迹。渗透探伤的缺点是只能检测开口坡的表面缺陷，而无法检测表层的埋藏缺陷。 1.着色渗透探伤方法的特点及应用范围 着色渗透探伤法还可按不同的显像过程分成干式显像法、湿式显像法和无显像剂显像法。 着色渗透探伤法可用于以下部位的检查： 1)焊前坡口切割面或加工面的检查。 2)焊缝及近缝区表面的检查。 3)焊接过程中焊道表面的检查。 4)临时装配定位拉筋板拆除后焊疤表面的检查。
2.着色渗透探伤剂的组成 焊缝渗透探伤用试剂包括渗透剂、去除剂和显像剂。 (1)渗透剂液体状态的渗透剂通常由颜料、溶剂、乳化剂和多种增强渗透性能的添加剂组成。 (2)去除剂焊缝渗透探伤用去除剂分水洗型、后乳化型和溶剂型。 水洗型去除剂的主要组分是工业用水。 后乳化型去除剂由乳化剂和水组成。乳化剂以表面活性剂为主、并附加调整粘度的溶剂。 (3)显像剂渗透探伤用显像剂分干式显像剂、湿式显像剂和快干式显像剂。 干式显像剂的组分是白色无机粉末，如氧化镁和氧化钛粉末。 湿式显像剂是显像粉末的水溶液。且溶液中显像粉末呈悬浮状态。同时附加润湿剂，分散剂及防腐剂。 快干式显像剂是显像粉末溶解于挥发性有机溶液中，并加适量限制剂和稀释剂等。 3.焊缝的着色渗透探伤的检验程序及操作要点 焊缝渗透探伤的检验程序包括预处理、预清洗、渗透处理、乳化处理、去除处理、干燥处理、显像、观察和后处理等。 各检验程序的操作要点、缺陷痕迹的形式及其成因详见下表。 焊缝着色渗透探伤检验程序和操作要点
焊缝渗透检验方法和缺陷迹痕的分级 1 主题内容与适用范围 本标准规定了焊缝及其邻近母材表面开口缺陷检验方法（着色检验和荧光检验）和缺陷迹痕的分级。 本标准适用于下述金属焊缝的表面开口缺陷检验： a.用非磁性材料焊接的焊缝； b.磁性材料的角焊缝以及磁粉探伤有困难或者检验效果不好的焊缝，例如对接双面焊焊缝 清根过程中的检验等。 2 引用标准 GB 388 石油产品硫含量测定法 GB/T12604.3 无损检测术语渗透检测 JB/T 6064 渗透探险伤用镀铬试块技术条件 ZB E30 002 石油产品中氯含量测定方法（烧瓶燃烧法） ZBH24 002 渗透探伤用A型灵敏度对比试块 ZBJ04 003 控制渗透探伤材料质量的方法 ZBJ04 005 渗透探伤方法 3 检验人员 3.1焊缝渗透检验人员应按有关规程的规定经过严格培训和考核，并持有相应考核组织颁发的等级资格证书。 3.2焊缝渗透检验人员的视力应每年检查一次，校正视力不得低于1.0，无色盲和色弱。 4 探伤液 4.1探伤液包括渗透剂、乳化剂、清洗剂和显像剂，应对被检焊缝及其母材无腐蚀作用。4.2当检验镍合金焊缝时，每种探液的硫含量均不应超过用GB388分析所得的残留物重的1%；当检验奥氏体不锈钢或钛合金焊缝时，每种探伤液的氯和氟含量之和不应超过用ZB E30 002和附录A（参考件）分析所得的残留物重量的1%。 4.3应使用同一厂家生产的同一系列配套探伤液，不允许将不同种类的探伤液混合使用。4.4用着色法检验后的焊缝，如果需要进行荧光检验，则必须在彻底清理之后才能进行。4.5为了控制渗透探伤液质量的需要，可根据ZB J04 003的规定，使用符合ZB H24 002 或者JB/T 6064规定的铝合金试块或镀铬试块。 5 检验操作 5.1预处理 5.1.1预处理部位为被检表面，它包括焊缝表面及焊缝两侧至少25mm的邻近区域表面。5.1.2采用机械方法（如打磨）清除被检表面的焊渣、焊接飞溅、铁锈和氧化皮；采用溶剂方法（如水或清洗剂）清洗被检表面的油脂、纤维屑等可能遮盖表面缺陷显示或干扰检验的外来物质。不允许用喷砂、喷丸等可能堵塞表面开口缺陷的清理方法。 5.1.3当焊缝的焊波或其他表面不规则形状影响渗透检验时，应将其打磨平整。 5.1.4清洗后的表面，依靠自然蒸发或用适当的强热风使其充分干燥。 5.2 渗透处理 5.2.1可用浸、刷、喷等任何一种方法施加渗透剂 5.2.2适合进行渗透处理的温度为15~50℃，渗透时间不得少于5min或使用渗透剂使用说明书中规定了渗透时间。在渗透时间内，应保持渗透剂把被检表面润湿，当温度在3~15℃范围时，应根据温度情况适当增加渗透时间，低于3℃或高于50℃时，应另行考虑决定，并在检验报告中加以说明。 5.3 洗净处理和去除处理
煤油试漏法 在外侧焊有连续焊缝、内侧焊有间断焊缝的罐体壁上的搭接和对接焊缝，都要涂上煤油进行严密性检查。 焊缝检查的一侧，要把脏物和铁锈去掉，并涂上白粉乳液或白土乳液。等干燥后，在其另一侧的焊缝上至少喷涂两次煤油，每次要间隔10min。煤油的渗透力很强，能够渗过极小的毛细孔。 如果煤油喷涂浸润以后过12h，在涂白色焊缝的表面没有出现斑点，焊缝就符合要求； 如果环境气温低于0℃,则需在24h后不应出现斑点。冬天为了加快检查速度，允许用事先加热至60～70℃的煤油来喷涂浸润焊缝。此时，在1h内不应出现斑点。 焊在有垫板上的对接焊缝和双面搭接焊缝的严密性试验，通过用10.1MPa压力，经专门钻的孔往钢板或垫板之间的缝隙压送煤油的办法来进行。试验以后，将钻孔喷吹干净并重新焊好。 液体渗透法基本只有二种：着色法或荧光法。也有三种的叫法，增加一个荧光着色法，但国内相当少见。煤油渗漏、有氨检漏、卤素检漏、氦检漏等应属泄漏检测，虽然与渗透检测的有些原理是相通的，但不属液体渗透检测。 就是在焊道一面表面刷石垩粉，待干透后再在背面焊道表面刷煤油，如果有渗漏，会在正面出现油的痕迹。 1、这是针对要求密封焊的焊缝， 2、用于无法进行充水试漏的管道以及炉子壁板、炉子烟风道、钢烟囱等， 3、GB150已不再列入煤油检漏试验，是因为本方法不是压力容器检验的一种方法，而是密封焊缝检验方法。 见JB/T4735-97钢制焊接常压容器P115页15.2.5.7煤油渗漏试验：将焊接接头能够检查的一面清理干净，涂以白粉浆，晾干后，在焊接接头另一面涂以煤油，使表面得到足够的浸润，经半小时后以白粉上没有油渍为合格。我们在实际制作中感觉厚度＜4mm情况下，半小时的检验时间，灵敏程度够了；一般在≥10mm时，我们采用下午下班前刷煤油，第二天早晨上班后检查。 油罐检漏 离线检测 一.油罐底板试漏方法 油罐底板在建成和维修以后必须进行检漏。常用的方法有：真空箱试漏法、漏磁扫描探伤、气体检漏和充水试压等方法。 1.真空试漏法 用薄板做成无底的长方形盒子（图），盒顶部严密地镶嵌一块厚玻璃，盒底四周边沿包有不透气的海绵橡胶，使盒子严密地扣在底板上。盒内用反光的白漆涂刷。盒子上装抽气短管和进气阀。试验焊缝时，先在焊缝上涂肥皂水，再将真空盒扣上，用真空泵将盒内抽成55kPa 的真空度，观察盒内有无气泡出现，如有气泡，应作出标志加以焊补。 常被用来检查焊缝，特别是圆周焊接部分，不常用于整个罐底。 2. 气体检测方法 氦检漏仪也被用于埋地管线和罐底的检漏，它检测埋地管线时，不用清扫油品。罐底的检测步骤为，首先将氦气注入到罐底以下，然后在罐内侧检测是否存在氦气。这种办法被证明在泄漏点定位十分有效。但是它需要在罐底钻孔以注入气体。最重要的问题是气体必须能
焊缝煤油渗透试验报告 宝钢股份烧结系统节能环保改造工单位工程名称单位工程编号 090016-2009 程脱硫系统机、电、管安装工程 分部工程名称脱硫系统机械设备安装工程分项工程名称 4A吸收塔安装 施工单位中冶天工上海十三冶建设有限公司 施工标准名称及编GB50128-2005 立式圆筒形焊接油罐施工及验收规范号施工图名称及编号 CA082.00.00 设备名称及尺寸吸收塔Φ7.4*53.5 序号试验项目试验方法检测长度试验结果试验日期备注 下部方圆节煤油渗透合格 1 235 m 文丘里段煤油渗透合格 2 287m 锥形段煤油渗透合格 3 185 m 直管段(一) 煤油渗透合格 4 194 m 直管段(二) 煤油渗透合格 5 200 m 见附图 直管段(三) 煤油渗透合格 6 122 m 上部方圆节煤油渗透合格 7 214 m 进口段煤油渗透合格 8 678 m 顶部方形段煤油渗透合格 9 437 m 出口扩大段煤油渗透合格 10 234 m 说明: 监理(建设)单位施工单位监理工程师(建设单位项目负责人): 施工单位项目技术负责人: 专业质量检查员:
工长: 年月日年月日 顶部方形段 上部方圆节出口扩大段 直管段 锥形段 文丘里段 下部方圆节 进口段 焊缝煤油渗透试验报告 宝钢股份烧结系统节能环保改造 工程脱硫系统机、电、管安装工090016-2009 单位工程名称单位工程编号程 分部工程名称脱硫系统机械设备安装工程分项工程名称 4A吸收塔安装 施工单位中冶天工上海十三冶建设有限公司 施工标准名称及编号 GB50128-2005 立式圆筒形焊接油罐施工及验收规范施工图名称及编号 AB046.01 生石灰仓 AB046.02 消石灰灰仓设备名称及尺寸生、消石灰仓Φ4 序号试验项目试验方法试验长度试验结果试验日期备注 生石灰仓锥形段煤油渗透合格 1 126 生石灰仓直管段煤油渗透合格 2 217 见附图 消石灰仓锥形段煤油渗透合格 3 120 消石灰仓直管段煤油渗透合格 4 210
产品质量证明书 CERTIFICATE OF THE PRODUCT QUALITY 产品编号 Product No.: 设备位号 Item No. : 产品名称 Product Name: 制造日期 年月 Date of Manufacture: 厂名 英文厂名

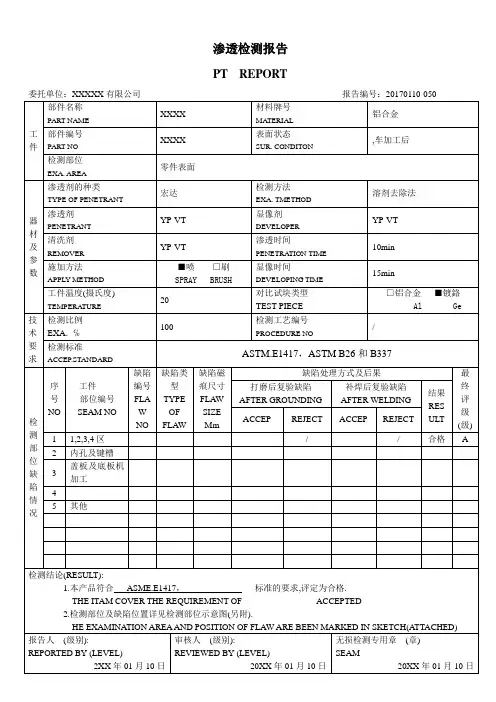

产品质量证明书目录 Contents 1．产品合格证 Certificate of Compliance 2．产品技术特性 Technical Characteristic of Product 3．产品主要受压元件使用材料一览表 Material of Main Pressure Parts of the Product 4．产品焊接试板力学和弯曲性能检验报告 Mechanical Properties and Bend Test Report for the Welding Test Plate of Product 5．压力容器外观及几何尺寸检验报告 Visual and Geometric Dimensions Examination Report of the Pressure Vessel 6．焊缝射线检测报告 Radiographic Examination Report for Welds 7．焊缝射线检测底片评定表 Radiographic Examination Film Interpretation Sheet of Welds 8．焊缝超声检测报告 Ultrasonic Examination Report for Welds 9．渗透检测报告 Liquid Penetrate Examination Report 10．磁粉检测报告 Magnetic Particle Examination Report 11．热处理检验报告 Heat Treatment Examination Report 12．压力试验检验报告 Pressure Test Report 13．钢板锻件超声波检测报告 Ultrasonic Examination Report for Steel Plate and Forging 渗透检测报告 Liquid Penetrant Examination Report

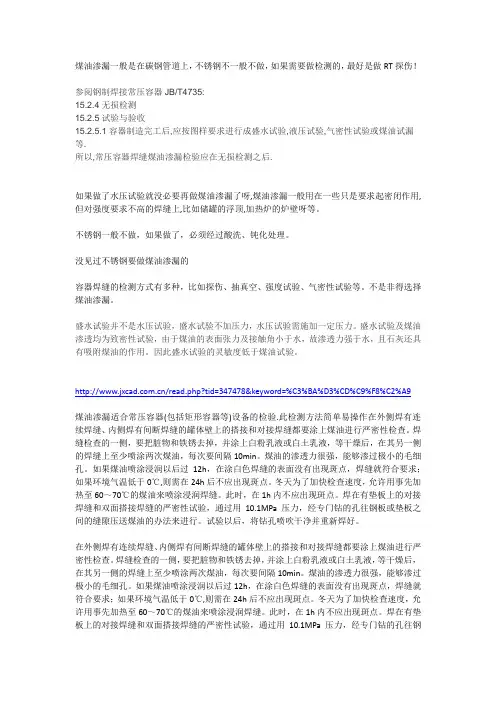

煤油渗漏一般是在碳钢管道上，不锈钢不一般不做，如果需要做检测的，最好是做RT探伤！ 参阅钢制焊接常压容器JB/T4735: 15.2.4无损检测 15.2.5试验与验收 15.2.5.1容器制造完工后,应按图样要求进行成盛水试验,液压试验,气密性试验或煤油试漏等. 所以,常压容器焊缝煤油渗漏检验应在无损检测之后. 如果做了水压试验就没必要再做煤油渗漏了呀,煤油渗漏一般用在一些只是要求起密闭作用,但对强度要求不高的焊缝上,比如储罐的浮顶,加热炉的炉壁呀等。 不锈钢一般不做，如果做了，必须经过酸洗、钝化处理。 没见过不锈钢要做煤油渗漏的 容器焊缝的检测方式有多种，比如探伤、抽真空、强度试验、气密性试验等。不是非得选择煤油渗漏。 盛水试验并不是水压试验，盛水试验不加压力，水压试验需施加一定压力。盛水试验及煤油渗透均为致密性试验，由于煤油的表面张力及接触角小于水，故渗透力强于水，且石灰还具有吸附煤油的作用。因此盛水试验的灵敏度低于煤油试验。 https://www.doczj.com/doc/03760226.html,/read.php?tid=347478&keyword=%C3%BA%D3%CD%C9%F8%C2%A9 煤油渗漏适合常压容器(包括矩形容器等)设备的检验.此检测方法简单易操作在外侧焊有连续焊缝、内侧焊有间断焊缝的罐体壁上的搭接和对接焊缝都要涂上煤油进行严密性检查。焊缝检查的一侧，要把脏物和铁锈去掉，并涂上白粉乳液或白土乳液，等干燥后，在其另一侧的焊缝上至少喷涂两次煤油，每次要间隔10min。煤油的渗透力很强，能够渗过极小的毛细孔。如果煤油喷涂浸润以后过12h，在涂白色焊缝的表面没有出现斑点，焊缝就符合要求；如果环境气温低于0℃,则需在24h后不应出现斑点。冬天为了加快检查速度，允许用事先加热至60～70℃的煤油来喷涂浸润焊缝。此时，在1h内不应出现斑点。焊在有垫板上的对接焊缝和双面搭接焊缝的严密性试验，通过用10.1MPa压力，经专门钻的孔往钢板或垫板之间的缝隙压送煤油的办法来进行。试验以后，将钻孔喷吹干净并重新焊好。 在外侧焊有连续焊缝、内侧焊有间断焊缝的罐体壁上的搭接和对接焊缝都要涂上煤油进行严密性检查。焊缝检查的一侧，要把脏物和铁锈去掉，并涂上白粉乳液或白土乳液，等干燥后，在其另一侧的焊缝上至少喷涂两次煤油，每次要间隔10min。煤油的渗透力很强，能够渗过极小的毛细孔。如果煤油喷涂浸润以后过12h，在涂白色焊缝的表面没有出现斑点，焊缝就符合要求；如果环境气温低于0℃,则需在24h后不应出现斑点。冬天为了加快检查速度，允许用事先加热至60～70℃的煤油来喷涂浸润焊缝。此时，在1h内不应出现斑点。焊在有垫板上的对接焊缝和双面搭接焊缝的严密性试验，通过用10.1MPa压力，经专门钻的孔往钢
