超高压直流系统中的换流变压器保护(新

编版)

引言

超高压直流输电由于其特有的优点，越来越广范的得到应用。这些优点[1]包括：不须考虑稳定问题；线路故障恢复能力较强；调节作用利于交流系统的稳定；减少互联交流系统的短路容量；超过一定距离建设投资更经济等。我国目前已投运的超高压直流输电工程包括葛上直流、天广直流和三常直流等，在这些工程中所有的保护与控制系统都是国外进口设备。

换流变压器是直流输电系统中必不可少的重要设备。它可以提供相位差为30°的12脉波交流电压，降低交流侧谐波电流；作为交流系统和直流系统的电气隔离，提供阀的换相电抗；通过换流变压器可以在较大范围内调节交流电压，以使直流系统运行在最优的状

态等。

换流变压器的投资在换流站中占有很大的比例，换流变压器的可靠安全运行是直流输电系统可靠安全运行的基础。因此对换流变压器提供完善的保护功能对直流输电系统的安全稳定可靠运行显得尤为重要。下面主要讨论换流变压器的特点、直流输电的各种运行工况对换流变压器保护的影响，并结合其特点提出相应的保护原理与方案。

1换流变压器的特点以及对保护带来的影响

1.1短路阻抗

直流输电中阀的换相过程实际上就是两相短路，为了将换向过程中的电流限制在一定范围内，换流变压器的短路阻抗要大于一般变压器。短路阻抗过大，会使换流变压器二次侧故障时短路电流较一般变压器小，因此保护配置与整定要在这方面予以考虑。

1.2直流偏磁

当直流系统在使用大地回线的情况下，在一些运行工况下会有直流电流流入大地，如双极不平衡运行，单极大地回线方式等，使

地电位发生变化，造成直流电流流入变压器原边绕组，使换流变压器发生直流偏磁，工作点偏移。如果此直流电流过大，会导致换流变压器铁心饱和，同时损耗和温升也将增加。因此，要配置相应的保护防止这种情况下对换流变压器造成的损坏。

1.3谐波

由于换流器的非线性，在交流和直流系统中将出现谐波电压和电流。对于换流变压器，主要会流过特征谐波电流，即p*n+1次谐波电流（p为脉波数，n为任意正整数）。在运行中，谐波电流会使换流变压器损耗和温升增加，产生局部过热，发出高频噪声，还会使交流电网中的发电机和电容器过热，对通讯设备产生干扰。这些谐波电流应加以考虑，以免对保护装置造成影响。

1.4调压分接头

为了使直流系统运行在最优的工况，减少交流系统电压扰动对直流系统的影响，换流变压器都具有较大范围的利用分接头调整电压的功能。例如：三峡到常州工程三峡侧换流变压器档位范围

+25/-5，每档调节范围1.25%。因此保护设计时要考虑分接头调整带

来的影响，如正常运行时变比的变化等。

1.5直流系统的特殊运行工况

由于直流控制系统的特殊调节作用，使换流变压器遇到的运行工况以及故障情况不同于普通变压器。这些不同主要包括以下几点：

a.直流系统的故障相当于换流变压器的区外故障，一般短路电流都不会太大。对于整流侧，穿越换流变的电流会增大，但由于直流控制保护系统的快速作用，很快会减小。对于逆变侧，直流系统的故障会造成直流电流无法传变至交流侧，反而会使穿越电流减小。

b.对于换流变压器保护来说，直流系统造成的最严酷的区外故障为整流侧的阀短路故障，相当于换流变出口的两相或三相短路故障。但由于直流保护的干预，实际只会出现半个周波的两相短路。对于逆变侧，由于触发角很大，阀短路时流过换流变压器的电流较整流侧小很多。

c.换流变压器发生区内故障时，直流系统一般不会提供短路电流。这是由直流控制系统的作用造成的。在整流侧，功率由交流侧转换至直流侧，换流变压器的故障只会造成这种转换的停止，而不

换流变压器与交流系统的主变压器比较

换流变压器与交流系统的主变压器比较 超高压直流输电由于其特有的优点，越来越广范的得到应用。这些优点[1>包括：不须考虑稳定问题；线路故障恢复能力较强；调节作用利于交流系统的稳定；减少互联交流系统的短路容量；超过一定距离建设投资更经济等。我国目前已投运的超高压直流输电工程包括葛上直流、天广直流和三常直流等，在这些工程中所有的保护与控制系统都是国外进口设备。 换流变压器是直流输电系统中必不可少的重要设备。它可以提供相位差为30°的12脉波交流电压，降低交流侧谐波电流；作为交流系统和直流系统的电气隔离，提供阀的换相电抗；通过换流变压器可以在较大范围内调节交流电压，以使直流系统运行在较优的状态等。 换流变压器的投资在换流站中占有很大的比例，换流变压器的可靠安全运行是直流输电系统可靠安全运行的基础。因此对换流变压器提供完善的保护功能对直流输电系统的安全稳定可靠运行显得尤为重要。下面主要讨论换流变压器的特点、直流输电的各种运行工况对换流变压器保护的影响，并结合其特点提出相应的保护原理与方案。 1 换流变压器的特点以及对保护带来的影响

1.1 短路阻抗 直流输电中阀的换相过程实际上就是两相短路，为了将换向过程中的电流限制在一定范围内，换流变压器的短路阻抗要大于一般变压器。短路阻抗过大，会使换流变压器二次侧故障时短路电流较一般变压器小，因此保护配置与整定要在这方面予以考虑。 1.2 直流偏磁 当直流系统在使用大地回线的情况下，在一些运行工况下会有直流电流流入大地，如双极不平衡运行，单极大地回线方式等，使地电位发生变化，造成直流电流流入变压器原边绕组，使换流变压器发生直流偏磁，工作点偏移。如果此直流电流过大，会导致换流变压器铁心饱和，同时损耗和温升也将增加。因此，要配置相应的保护防止这种情况下对换流变压器造成的损坏。 1.3 谐波 由于换流器的非线性，在交流和直流系统中将出现谐波电压和电流。对于换流变压器，主要会流过特征谐波电流，即p*n 1次谐波电流（p为脉波数，n为任意正整数）。在运行中，谐波电流会使换流变压器损耗和温升增加，产生局部过热，发出高频噪声，还会使交流电网中的发电机和电容器过热，对通讯设备产生干扰。这些谐波电流应加以考虑，以免对保护装置造成影响。

差动保护的工作原理

1、变压器差动保护的工作原理 与线路纵差保护的原理相同，都是比较被保护设备各侧电流的相位和数值的大小。 2、变压器差动保护与线路差动保护的区别： 由于变压器高压侧和低压侧的额定电流不相等再加上变压器各侧电流的相位往往不相同。因此，为了保证纵差动保护的正确工作，须适当选择各侧电流互感器的变比，及各侧电流相位的补偿使得正常运行和区外短路故障时，两侧二次电流相等。例如图8-5所示的双绕组变压器，应使 8.3.2变压器纵差动保护的特点 1 、励磁涌流的特点及克服励磁涌流的方法 （1）励磁涌流：

在空载投入变压器或外部故障切除后恢复供电等情况下在空载投入变压器或外部故障切除后恢复供电等情况下，变压器励磁电流的数值可达变压器额定6～8倍变压器励磁电流通常称为励磁涌流。 （2）产生励磁涌流的原因 因为在稳态的情况下铁心中的磁通应滞后于外加电压90°，在电压瞬时值u=0瞬间合闸，铁芯中的磁通应为-Φm。但由于铁心中的磁通不能突变，因此将出现一个非周期分量的磁通+Φm，如果考虑剩磁Φr，这样经过半过周期后铁心中的磁通将达到2Φm+Φr，其幅值为如图8-6所示。此时变压器铁芯将严重饱和，通过图8-7可知此时变压器的励磁电流的数值将变得很大，达到额定电流的6～8倍，形成励磁涌流。

（3）励磁涌流的特点： ①励磁电流数值很大，并含有明显的非周期分量，使励磁电流波形明显偏于时间轴的一侧。

②励磁涌流中含有明显的高次谐波，其中励磁涌流以2次谐波为主。 ③励磁涌流的波形出现间断角。 表8-1 励磁涌流实验数据举例 （4）克服励磁涌流对变压器纵差保护影响的措施： 采用带有速饱和变流器的差动继电器构成差动保护； ②利用二次谐波制动原理构成的差动保护； ③利用间断角原理构成的变压器差动保护； ④采用模糊识别闭锁原理构成的变压器差动保护。 2、不平衡电流产生的原因 （1）稳态情况下的不平衡电流

变压器保护定值整定

变压器定值整定说明 注：根据具体保护装置不同，可能产品与说明书有不符之处，以实际产品为主。 差动保护 （1）、平衡系数的计算 1 2 3 4 5 侧的二次电流。如果按上述的基准电流计算的平衡系数大于4，那么要更换基准电流I b，直到平衡系数满足 0.1

I n 为变压器的二次额定电流， K rel 为可靠系数，K rel =1.3—1.5； f i(n)为电流互感器在额定电流下的比值误差。f i(n)=±0.03（10P ），f i(n)=±0.01（5P ） ΔU 为变压器分接头调节引起的误差（相对额定电压）； Δm 为TA 和TAA 变比未完全匹配产生的误差，Δm 一般取0.05。 一般情况下可取： I op.0=（0.2—0.5）I n 。 （3） I res.0（4） a I Δm 2=0.05； b 、 式中的符号与三圈变压器一样。 最大制动系数为： K res.max =res unb.max rel I I K Ires 为差动的制动电流，它与差动保护原理、制动回路的接线方式有关，对对于两圈变压器I res = I s.max 。 比率制动系数：

K= res.max res.0res.max op.0res.max /I I -1/I I -K 一般取K=0.5。 （5）、灵敏度的计算 在系统最小运行方式下，计算变压器出口金属性短路的最小短路电流I s.min ,同时计算相应的制动电流I res ；在动作特性曲线上查出相应的动作电流I op ；则灵敏系数K sen 为： K sen = op I I 要求K sen ≥（6）（7 式中：I K I e （81、低电压的整定和灵敏度系数校验 躲过电动机自起动时的电压整定： 当低电压继电器由变压器低压侧电压互感器供电时， U op=(0.5～0.6)U n 当低电压继电器由变压器高压侧电压互感器供电时， U op=0.7U n 灵敏系数校验

变压器差动保护

变压器差动保护 一：这里讲的是差动保护的一种，即变压器比例制动式完全纵差保护（以下简称差动）； 二：差动保护的定义 由于在各种参考书中没有找到差动保护的具体定义，这里只根据自己所掌握的知识给差动保护下一个定义：当区内发生某些短路性故障的时候，在变压器各侧电流互感器CT的二次回路中将产生大小相同，相位不同的短路电流，当这些短路电流的向量和即差流达到一定值时，跳开变压器各侧断路器的保护，就是变压器差动保护 三：下面我以两圈变变压器为例，针对以上所述变压器差动保护的定义，对差动保护进行阐述： 1、图一所示：为一两圈变变压器，具体参数如下：主变高压侧电压U高 =220KV,主变低压侧电压U低=110KV,变压器容量Sn=240000KV A, I1’：流过变压器高压侧的一次电流； I”：流过变压器低压侧的一次电流； I2’：流过变压器高压侧所装设电流互感器即CT1的二次电流； I2”：流过变压器低压侧所装设电流互感器即CT1的二次电流； nh：高压侧电流互感器CT1变比； nl：低压侧电流互感器CT2变比； nB：变压器的变比； 各参数之间的关系：I1’/ I2’= nh I”/ I2”= nl I2’= I2”I1’/ I”= nh/ nl=1/ nB 2、区内：CT1到CT2的范围之内； 3、反映故障类型：高压侧内部相间短路故障，高压侧（中性点直接接地） 单相接地故障以及匝间、层间短路故障；

四：差动的特性 1、比率制动：如图二所示，为差动保护比率特性的曲线图： 下面我们就以上图讲一下差动保护的比率特性： o：图二的坐标原点； f：差动保护的最小制动电流； d：差动保护的最小动作电流； p：比率制动斜线上的任一点； e：p点的纵坐标； b：p点的横坐标； 动作区：在of范围内，由于电流小于最小制动电流，因此在此范围内，只要电流大于最小动作电流Iopo，差动保护动作；当电流大于f点时， 由于电流大于最小制动电流，此时保护开始进行比率制动运算，曲 线抬高，此时只有当电流在比率制动曲线以上时保护动作；因此， 图中阴影部分，即差动保护的动作区； 制动区：当电流在落在曲线以下而大于最小动作电流的时候，由于受比率制动系数的制约，保护部动作，这个区域就是差动保护的制动区； 比率制动系数K：实际上比率制动系数，就是图二中斜线的斜率，因此我们只要计算出此斜线的斜率，就等于算出了比率制动系数。以p点为 例：计算出斜线pc的斜率K=pa/ac=(pb-ab)/(ob-of)；举例说明一下： 差动保护有关定值整定如下：最小动作电流Iopo=2,最小制动电流 Iopo=5,比率制动系数k=0.5；按照做差动保护比率制动系数的方法， 施加高压侧电流I1=6A,180度，低压侧电流I2=6A,0度，固定I1升 I2,当I2升到9.4A的时候保护动作，计算一下此时的比率制动系数。 由于两圈变差动的制动电流为（I1+I2）/2,因此，Izd=(9.4+6)/2=7.7, 所以K=(9.4-6-2)/(7.7-5)=1.4/2.7=0.52; 2、谐波制动：当差动电流中的谐波含量达到一定值的时候，我们的装置就 判此电流为非故障电流，进行谐波闭锁。500kv一下等级的变压器之

零序电流保护的整定计算-精选.

零序电流保护的整定计算 一、变压器的零序电抗 1、Y/△联接变压器 当变压器Y侧有零序电压时，由于三相端子是等电位，同时中性点又不接地，因此变压器绕组中没有零序电流，相当于零序网络在变压器Y侧断开（如图1所示）。 图1：Y/△联接变压器Y侧接地短路时的零序网络 2、Y0/△联接变压器 当Y0侧有零序电压时，虽然改侧三相端子是等电位，但中性点是接地的，因此零序电流可以经过中性点接地回路和变压器绕组。

每相零序电压包括两部分：一部分是变压器Y0侧绕组漏抗上的零序电压降I0XⅠ,另一部分是变压器Y0侧的零序感应电势I lc0X lc0（I lc0为零序励磁电流，X lc0为零序励磁电抗）。由于变压器铁芯中有零序磁通，因此△侧绕组产生零序感应电势，在△侧绕组内有零序电流。由于各相零序电流大小相等，相位相同，在△侧三相绕组内自成回路，因此△侧引出线上没有零序电流，相当于变压器的零序电路与△侧外电路之间是断开的。所以△侧零序感应电势等于△侧绕组漏抗上的零序电压降I0’XⅡ。 Y0/△联接变压器的零序等值电路如图2所示。由于零序励磁电抗较绕组漏抗大很多倍，因此零序等值电路又可简化，如图3所示。在没有实测变压器零序电抗的情况下，这时变压器的零序电抗等于0.8～１.0倍正序电抗。即：X0=(0.8～１.0)(XⅠ+XⅡ)= (0.8～１.0)X1。 本网主变零序电抗一般取0.8 X1。

图2：Y0/△联接变压器Y0侧接地短路时的零序网络 图3：Y0/△联接变压器Y0侧接地短路时的零序网络简化 二、零序电流保护中的不平衡电流 实际上电流互感器，由于有励磁电流，总是有误差的。当发生三相短路时，不平衡电流可按下式近似地计算： I bp.js=K fzq×f wc×ID(3)max 式中K fzq——考虑短路过程非周期分量影响的系数，当保护动作时间在0.1S以下时取为2；当保护动作时间在0.3S～0.1S时取为１.5；动作时间再长即大于0.3S时取为1； f wc——电流互感器的10%误差系数，取为0.1； I D(3)max——外部三相短路时的最大短路电流。 最新文件仅供参考已改成word文本。方便更改

超高压直流系统中的换流变压器保护

编号：AQ-JS-02392 ( 安全技术) 单位：_____________________ 审批：_____________________ 日期：_____________________ WORD文档/ A4打印/ 可编辑 超高压直流系统中的换流变压 器保护 Converter transformer protection in UHVDC System

超高压直流系统中的换流变压器保 护 使用备注：技术安全主要是通过对技术和安全本质性的再认识以提高对技术和安全的理解，进而形成更加科学的技术安全观，并在新技术安全观指引下改进安全技术和安全措施，最终达到提高安全性的目的。 引言 超高压直流输电由于其特有的优点，越来越广范的得到应用。这些优点[1]包括：不须考虑稳定问题；线路故障恢复能力较强；调节作用利于交流系统的稳定；减少互联交流系统的短路容量；超过一定距离建设投资更经济等。我国目前已投运的超高压直流输电工程包括葛上直流、天广直流和三常直流等，在这些工程中所有的保护与控制系统都是国外进口设备。 换流变压器是直流输电系统中必不可少的重要设备。它可以提供相位差为30°的12脉波交流电压，降低交流侧谐波电流；作为交流系统和直流系统的电气隔离，提供阀的换相电抗；通过换流变压器可以在较大范围内调节交流电压，以使直流系统运行在最优的状

态等。 换流变压器的投资在换流站中占有很大的比例，换流变压器的可靠安全运行是直流输电系统可靠安全运行的基础。因此对换流变压器提供完善的保护功能对直流输电系统的安全稳定可靠运行显得尤为重要。下面主要讨论换流变压器的特点、直流输电的各种运行工况对换流变压器保护的影响，并结合其特点提出相应的保护原理与方案。 1换流变压器的特点以及对保护带来的影响 1.1短路阻抗 直流输电中阀的换相过程实际上就是两相短路，为了将换向过程中的电流限制在一定范围内，换流变压器的短路阻抗要大于一般变压器。短路阻抗过大，会使换流变压器二次侧故障时短路电流较一般变压器小，因此保护配置与整定要在这方面予以考虑。 1.2直流偏磁 当直流系统在使用大地回线的情况下，在一些运行工况下会有直流电流流入大地，如双极不平衡运行，单极大地回线方式等，使

2三段式电流保护的整定及计算

2三段式电流保护的整定计算 1、瞬时电流速断保护 整定计算原则：躲开本条线路末端最大短路电流 整定计算公式： 式中： Iact——继电器动作电流 Kc——保护的接线系数 IkBmax——最大运行方式下，保护区末端B母线处三相相间短路时，流经保护的短路电流。 K1rel——可靠系数，一般取1.2～1.3。 I1op1——保护动作电流的一次侧数值。 nTA——保护安装处电流互感器的变比。 灵敏系数校验：

式中： X1— —线 路的 单位 阻抗， 一般 0.4Ω /KM； Xsmax ——系统最大短路阻抗。 要求最小保护范围不得低于15%～20%线路全长，才允许使用。 2、限时电流速断保护 整定计算原则： 不超出相邻下一元件的瞬时速断保护范围。所以保护1的限时电流速断保护的动作电流大于保护2的瞬时速断保护动作电流，且为保证在下一元件首端短路时保护动作的选择性，保护1的动作时限应该比保护2大。故： 式中： KⅡrel——限时速断保护可靠系数，一般取1.1～1.2； △t——时限级差，一般取0.5S； 灵敏度校验：

规程要求： 3、定时限过电流保护 定时限过电流保护一般是作为后备保护使用。要求作为本线路主保护的后备 以及相邻线路或元件的远后备。 动作电流按躲过最大负荷 电流整定。 式中： KⅢrel——可靠系数，一般 取1.15～1.25； Krel——电流继电器返回系数，一般取0.85～0.95； Kss——电动机自起动系数，一般取1.5～3.0； 动作时间按阶梯原则递推。 灵敏度分别按近后备和远后备进行计算。 式中： Ikmin——保护区末端短路时，流经保护的最小短路电流。即：最小运行方式下，两相相间短路电流。 要求：作近后备使用时，Ksen≥1.3～1.5 作远后备使用时，Ksen≥1.2

直流输电换流变压器基础知识

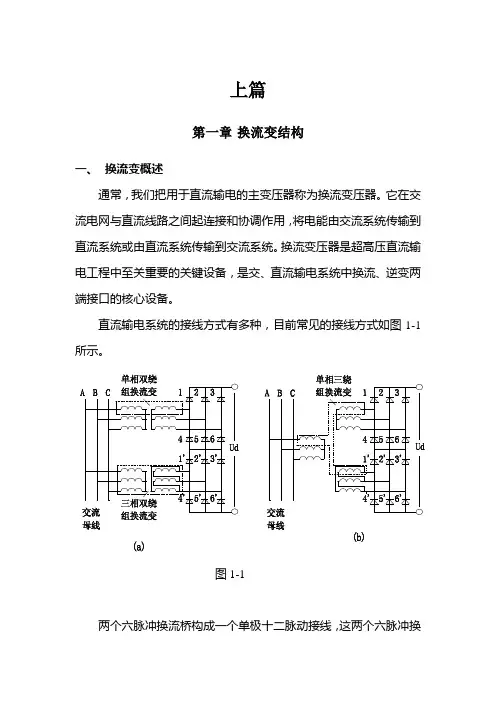

第一章换流变结构 一、换流变概述 通常，我们把用于直流输电的主变压器称为换流变压器。它在交流电网与直流线路之间起连接和协调作用，将电能由交流系统传输到直流系统或由直流系统传输到交流系统。换流变压器是超高压直流输电工程中至关重要的关键设备，是交、直流输电系统中换流、逆变两端接口的核心设备。 直流输电系统的接线方式有多种，目前常见的接线方式如图1-1所示。 图1-1 两个六脉冲换流桥构成一个单极十二脉动接线，这两个六脉冲换流桥分别由Yy与Yd联结的换流变压器供电。两个单极叠加在一起构成一个双极。每极所用的换流变压器可以由下述方式实现，两台三相双绕组变压器（一个Yy联结，一个Yd联结）或三台单相三绕
