单片机模拟试卷001
一、选择题（每题1分，共10分）
1．8031单片机的( )口的引脚，还具有外中断、串行通信等第二功能。
a）P0 b）P1 c）P2 d）P3
2．单片机应用程序一般存放在（）
a） RAM b）ROM c）寄存器d）CPU
3．已知某数的BCD码为0111 0101 0100 0010 则其表示的十进制数值为（）
a） 7542H b） 7542 c） 75.42H d） 75.42
4．下列指令中不影响标志位CY的指令有（）。
a）ADD A，20H b）CLR c）RRC A d）INC A
5．CPU主要的组成部部分为（）
a）运算器、控制器b）加法器、寄存器
c）运算器、寄存器d）运算器、指令译码器
6．INTEL 8051 CPU是（）位的单片机
a） 16 b）4 c）8 d）准16
7．8031复位后，PC与SP的值为（）
a ）0000H，00H b） 0000H，07H c） 0003H，07H d）0800H，00H
8．当需要从MCS-51单片机程序存储器取数据时，采用的指令为（）。
a）MOV A, @R1 b）MOVC A, @A + DPTR
c）MOVX A, @ R0 d）MOVX A, @ DPTR
9．8031单片机中既可位寻址又可字节寻址的单元是（）
a）20H b）30H c）00H d）70H
10．下列哪条指令是正确的（）
a） PUSH R2 b） ADD R0,A
c） MOVX A @DPTR d） MOV @R0,A
二、填空题（每空1分，共30分）
1．一个完整的微机系统由和两大部分组成。
2．8051 的引脚RST是____(IN脚还是OUT脚)，当其端出现____电平时,8051进入复位状态。8051一直维持这个值，直到RST 脚收到____电平，8051才脱离复位状态，进入程序运行状态，从ROM H单元开始取指令并翻译和执行。
3．半导体存储器分成两大类和，其中具有易失性，常用于存储。
4．求十进制数-102的补码（以2位16进制数表示），该补码为。
5．PC存放_______________,具有___________特性。在8051中决定程序执行顺序的是PC还是DPTR？它是______位？（是，不是）SFG？
6．123= B= H。
7．8051内部有并行口，P0口直接作输出口时，必须外接；并行口作输入口时，必须先，才能读入外设的状态。
8．MCS-51的堆栈只可设置在，其最大容量为，存取数据的原则是。堆栈寄存器SP是位寄存器，存放。
9．中断处理的全过程分为以下3个段：、、。
10．定时和计数都是对进行计数，定时与计数的区别是
。
三、判断题（对者打√，错者打×，并改正，每题1分，共10分）
1 中断服务程序的最后一条指令是RET。
2 存储器分成内存和外存两大部分，其中外存可以直接与CPU交换信息。
3 P2口既可以作为I/O使用，又可以作地址/数据复用口使用。
4 在中断响应阶段CPU一定要做如下2件工作：保护断点和给出中断服务程序入口地址。
5 RC A为循环左移指令。
6 MOV A，30H的源操作数为立即寻址方式。
7 MOV A,@A+DPTR是一条查表指令。
8 MUL AB的执行结果是高8位在A中，低8 位在B中。
9 AJMP跳转空间最大可达到64KB 。
10 DPTR是由DPH和DPL两个8位特殊寄存器组成的。
四、简答题（每题5分，共15分）
1．MCS51的中断系统有几个中断源？几个中断优先级？中断优先级是如何控制的？在出现同级中断申请时，CPU按什么顺序响
应（按由高级到低级的顺序写出各个中断源）？各个中断源的入口地址是多少？
2．已知单片机系统晶振频率为6MHz，若要求定时值为10ms时，定时器T0工作在方式1时，定时器T0对应的初值是多少？TMOD
的值是多少？TH0=？TL0=？(写出步骤)
3．MCS51系列单片机的内部资源有哪些？说出8031、8051和8751的区别。
五、作图题（10分）
用6264（8K*8）构成16K的数据存储系统。要求采用线选法产生片选信号，并计算6264的地址范围。
六、设计题（1题13分；2题12分，共25分）
1．某单片机控制系统有8个发光二极管。试画出89C51与外设的连接图并编程使它们由左向右轮流点亮。
2．某控制系统有2个开关K1和K2，1个数码管，当K1按下时数码管加1，K2按下时数码管减1。试画出8051与外设的连接
图并编程实现上述要求。
单片机模拟试卷001答案
一、选择题（每题1分，共10分）
1． D 2． B 3． B 4． D 5． A 6． C 7． B 8． B 9． A 10． D
二、填空题（每空1分，共30分）
1．一个完整的微机系统由硬件和软件两大部分组成。
2．8051 的引脚RST是IN脚(IN脚还是OUT脚)，当其端出现高电平时,8051进入复位状态。8051一直维持这个值，直到RST
脚收到低电平，8051才脱离复位状态，进入程序运行状态，从ROM 0000 H单元开始取指令并翻译和执行。
3．半导体存储器分成两大类：RAM ROM，其中 RAM 具有易失性，常用于存储临时性数据。
4．求十进制数-102的补码（以2位16进制数表示），该补码为 9AH 。
5．PC存放_CPU将要执行的指令所在的ROM单元的地址,具有自动加1特性。在8051中决定程序执行顺序的是PC还是DPTR PC ？它是16位？不是（是，不是）SFG？
6．123= 01010010 B= 52 H。
7．8051内部有 4 个并行口，P0口直接作输出口时，必须外接上拉电阻；并行口作输入口时，必须先将口锁存器置
1 ，才能读入外设的状态。
8．MCS-51的堆栈只可设置在内RAM低128B区，其最大容量为 128B ，存取数据的原则是先进后出。堆栈寄存器SP是 8 位寄存器，存放堆栈栈顶的地址。9．中断处理的全过程分为以下3个段：中断请求、中断响应、中断服务。
10．定时和计数都是对脉冲进行计数，定时与计数的区别是定时是对周期已知的脉冲计数；计数是对周期未知的脉冲计数。
三、判断题（对者打√，错者打×，并改正，每题1分，共10分）
1 中断服务程序的最后一条指令是RETRETI。×
2 存储器分成内存和外存两大部分，其中外内存可以直接与CPU交换信息。×
3 P2口既可以作为I/O使用，又可以作地址/数据复用口使用。√
4 在中断响应阶段CPU一定要做如下2件工作：保护断点和给出中断服务程序入口地址。√
5 LCRL A为循环左移指令。×
6 MOV A，30H的源操作数为立即直接寻址方式。
7 MOVMOVC A,@A+DPTR是一条查表指令。×
8 MUL AB的执行结果是高低8位在A中，低高8 位在B中。×
9 AJMP跳转空间最大可达到642KB 。
10 DPTR是由DPH和DPL两个8位特殊寄存器组成的。√
四、简答题（每题5分，共15分）
1．MCS51的中断系统有几个中断源？几个中断优先级？中断优先级是如何控制的？在出现同级中断申请时，CPU按什么顺序响应（按由高级到低级的顺序写出各个中断源）？各个中断源的入口地址是多少？
答：MCS51单片机有5个中断源，2个中断优先级，中断优先级由特殊功能寄存器IP控制，在出现同级中断申请时，CPU按如下顺序响应各个中断源的请求：INT0、T0、INT1、T1、串口，各个中断源的入口地址分别是0003H、000BH、0013H、001BH、0023H。2．已知单片机系统晶振频率为6MHz，若要求定时值为10ms时，定时器T0工作在方式1时，定时器T0对应的初值是多少？TMOD 的值是多少？TH0=？TL0=？(写出步骤)
答：定时值为10ms时，定时器T0工作在方式1时，定时器T0对应的初值是1388H
TMOD的值是00000001B，TH0=13H；TL0=88H。
3．MCS51系列单片机的内部资源有哪些？说出8031、8051和8751的区别。
答：MCS51系列单片机上有1个8位CPU、128B的RAM、21个SFR、4个并行口、1个串行口、2个定时计数器和中断系统等资源。8031、8051和8751的区别是8031内无ROM；8051内有4KB的掩膜ROM；8751内有4KB的EPROM。
五、作图题（10分）
答：WR接6264的WE
RD接6264的OE
AB0---AB12接6264的A0---A12
DB0—DB7接6264的D0—D7
AB15、AB14分别接Y0和Y1
地址：0000H---1FFFH；2000H---3FFFH
六、设计题
1．某单片机控制系统有8个发光二极管。试画出89C51与外设的连接图并编程使它们由右向左轮流点亮。
答：图 (5分) 构思 (3分)
MOV A，#80H (1分)
UP：MOV P1，A (1分)
RR A (2分)
SJMP UP (1分)
2．某控制系统有2个开关K1和K2，1个数码管，当K1按下时数码管加1，K2按下时数码管减1。试画出8051与外设的连接图并编程实现上述要求。
答：图 (5分) 构思 (3分)
程序（4分）
ORG 0000H
LJMP MAIN
ORG 0003H
LJMP AINT0
ORG 0013H
LJMP BINT1
MAIN: MOV IE,#83H
SETB IT0
SETB IT1
MOV R0,#00H
MOV DPTR,#TAB
UP: MOV A,R0
MOVC A,@A+DPTR
MOV P1,A
SJMP UP
AINT0: INC R0
CJNE R0,#10,AINT01
MOV R0,#0
AINT01: RETI
BINT1: DEC R0
CJNE R0,#0FFH,BINT11
MOV R0,#9
BINT11: RETI
单片机模拟试卷002
一、填空题(每空格1分，共10分)
1.MCS—51布尔处理机的存储空间是_______。
2.P2口通常用作_______，也可以作通用的I/O口使用。
3.若由程序设定RS1、RS0=01，则工作寄存器R0～R7的直接地址为______。
4.8051的堆栈区一般开辟在_______。
5.所谓寻址，其实质就是_______。
6.存储器映象是_______。
7.定时器中断请求发生在_______。
8.中断响应时间是指______。
9.通过CPU对I/O状态的测试，只有I/O已准备好时才能进行I/O传送，这种传送方式称为_______。
10.在中断服务程序中现场保护和现场恢复期间，中断系统应处在____状态。
二、单项选择题(在每小题的四个备选答案中，选出一个正确答案，并将正确答案的序号填在题干的括号内。每小题1分，共
10分)
1.MCS-51单片机复位操作的主要功能是把PC初始化为( )。
A.0100H
B.2080H
C.0000H
D.8000H
2.若单片机的振荡频率为6MHz，设定时器工作在方式1需要定时1ms，则定时器初值应为( )。
A.500
B.1000
C.216-500
D.216-1000
3.定时器1工作在计数方式时，其外加的计数脉冲信号应连接到( )引脚。
A.P3.2
B.P3.3
C.P3.4
D.P3.5
4.当外部中断请求的信号方式为脉冲方式时，要求中断请求信号的高电平状态和低电平状态都应至少维持( )。
A.1个机器周期
B.2个机器周期
C.4个机器周期
D.10个晶振周期
5.MCS-51单片机在同一优先级的中断源同时申请中断时，CPU首先响应( )。
A.外部中断0
B.外部中断1
C.定时器0中断
D.定时器1中断
6.定时器若工作在循环定时或循环计数场合，应选用( )。
A.工作方式0
B.工作方式1
C.工作方式2
D.工作方式3
7.MCS-51单片机的外部中断1的中断请求标志是( )。
A.ET1
B.TF1
C.IT1
D.IE1
8.下列标号中，正确的标号是( )。
A.1BT：
B.BEGIN：
C.ADD：
D.STAB31：
9.串行口每一次传送( )字符。
A.1个
B.1串
C.1帧
D.1波特
10.要想把数字送入DAC0832的输入缓冲器，其控制信号应满足( )。
A.ILE=1,=1,=0
B.ILE=1, =0, =0
C.ILE=0, =1, =0
D.ILE=0,=0, =0
三、简答题(每小题4分，共20分)
1.如何正确使用P3口?
2.简述累加器的ACC的作用。
3.简述寄存器间接寻址方式及其寻址范围。
4.简述MCS-51单片机的中断入口地址。
5.简述串行数据传送的特点。
四、读程序题(每小题4分，共20分)
1.执行下列程序段后，(P1)=_______。
MOV P1，#5DH
CPL P1.1
CPL P1.2
CLR P1.6
SETB P1.7
2.执行下列程序段后，(A)=_______,(C Y)=____。
MOV A，#C5H
RL A
3.下列程序段执行后，(R0)=_______,(7EH)=____,(7FH)=_______。
MOV R0，#7EH
MOV 7EH，#0FFH
MOV 7FH，#40H
1NC @R0
1NC R0
1NC @R0
4.已知(SP)=60H，子程序SUBTRN的首地址为0345H，现执行位于0123H的ACALL SUBTRN双字节指令后，
(PC)=___,(61H)=_______,(62H)= ____。
5.阅读下列程序，说明其功能。
MOV R0,#data
MOV A,@R0
RL A
MOV R1，A
RL A
RL A
ADD A，R1
MOV @R0,A
RET
五、编程题(每小题4分，共20分)
1.已知在累加器A中存放一个BCD数(０～9)，请编程实现一个查平方表的子程序。
2.请使用位操作指令实现下列逻辑操作：
BIT=(∨P1.0)∧(11H∨C Y)
3.已知变量X存于VAR单元，函数值Y存于FUNC单元，按下式编程求Y值。
Y=
4.已知在R2中存放一个压缩的BCD码，请将它拆成二个BCD字节，结果存于SUM开始的单元中(低位在前)。
5.将存于外部RAM 8000H开始的50H数据传送0010H的区域，请编程实现。
六、综合应用题(每小题10分，共20分)
1.已知如图，8155的PA口用于输出，PB口用于输入，PC口用于输出，请：
(1)写出8155的各I/O口的口地址和存储器的地址范围。
(2)编写出8155初始化程序。B155命令字格式：
2.已知如图并给出下列程序，请在读图并理解程序后回答下列问题：
(1)程序功能为_______。
(2)ADC0809的口地址为_______。
(3)EOC的作用是_______。
(4)程序运行结果存于_______。
ADC：MOV DPTR，#7FFOH
MOV R0，#0A0H
MOV R2，#8
MOV A，#0
LOOP：MOVX @DPTR，A
JB P3.3，$
MOVX A，@DPTR
MOVX @R0,A
1NC DPTR
1NC R0
DJNZ R2,LOOP
AJMP ADC
单片机模拟试卷002参考答案
一、填空题(每空1分，共10分)
1.00H～7FH
2.高8位地址线
3.08～0FH
4.用户RAM区
5.如何确定操作数的单元地址
6.存储器在整个存储空间的地址范围
7.定时时间到
8.从查询中断请求标志位到转向中断区入口地址所需的机器周期数
9.程序查询方式
10.关中断
二、单项选择题(每小题1分，共10分)
1.C
2.C
3.D
4.A
5.A
6.C
7.D
8.D
9.A 10.B
三、简答题(每小题4分，共20分)
1.要点：
(1)说明P3口有第一功能和第二功能的使用。
(2)P3口的第二功能各位线的含义。
(3)使用时应先按需要选用第二功能信号，剩下的口线才作第一功能I/O线用。
(4)读引脚数据时，必需先给锁存器输出“1”。
2.(1)8位专用寄存器。
(2)运算时存放一个操作数。
(3)运算后存放运算结果，所以称它为累加器。
3.(1)寄存器中存放的是操作数的地址，操作数是通过寄存器间接得到，这种寻址方式称为寄存器间接寻址方式。
(2)寻址范围：
①内部RAM低128单位，形式@Ri(i=0,1)。
②外部RAM64K使用DPTR作间址寄存器，形式为@DPTR。
4.中断入口地址为中断响应后PC的内容即中断服务的入口地址。
它们是：外部中断0 0003H
定时器T0中断 000BH
外部中断1 0013H
定时器T1中断 001BH
串行口中断 0023H
5.(1)传送按位顺序进行，速度慢。
(2)传输线少，成本低。
(3)传送距离远，可达几公尺到几千公里。
四、读程序题(每小题4分，共20分)
1.(P1)=9BH
2.(A)=8BH(或10001011B)
(C Y)=不影响
3.(R0)=7FH
(7EH)=00H
(7FH)=41H
4.(PC)=0345H
(61H)=25H
(62H)=01H
5.(data)×10操作
五、编程题(每小题4分，共20分)
1.SQR：1NC A
MOVC A，@A+PC
RET
TAB：DB 0，1，4，9，16
DB 25，36，49，64，81
2.ORL C，11H
MOV 12H，C
MOV C，P1.0
ORL C，/10H
ANL C，12H
MOV BIT，C
RET
3. MOV A，VAR
CJNE A，#0，COMP
SJMP RES ；x=0,Y=0
COMP:JNC POSI ；x>0,Y=1
MOV A，#0FFH ;x<0,Y=-1
SJMP RES
POSI：MOV A，#01H
RES：MOV FUNC，A
RET
4.MOV R0，#SUM
MOV A，R2
ANL A,#OFH
MOV @R0，A ；存低字节BCD
MOV A，R2
ANL A，#0F0H
SWAP A
1NC R0
MOV @R0，A ；存高字节BCD
RET
5. MOV DPTR，#8000H
MOV R0，#10H
MOV R2，#50H
LOOP：MOVX A，@DPTR ；取数
MOVX @R0,A ；存数
1NC DPTR
1NC R0
DJNZ R2，LOOP
RET
六、综合应用题(每小题10分，共20分)
1.(1)
(2)初始化程序：
MOV DPTR，#0100H
MOV A，#0DH
MOVX @DPTR，A
2.(1)巡回采集8个通道的数据
(2)ADC0809口地址为7FF0H～7FF7H(或7FF8～7FFFH)
(3)EOC为A/D转换结束信号，用来引起中断或查询，以便读取A/D的转换结果。
(4)结果存入外部RAM的A0H～A7H。
单片机模拟试卷004
一、填空题(15分，每空1分)
1．MCS—51单片机的P0—P4口均是 I／O口，其中的P0口和P2口除了可以进行数据的输入、输出外，通常还用来构建系统的和，在P0—P4口中，为真正的双向口，为准双向口。
2．MCS—5l单片机的堆栈区只可设置在，堆栈寄存器5P是位寄存器。
3．MCS—51单片机外部中断请求信号有电平方式和，在电平方式下，当采集到INT0、INT1的有效信号为时，激活外部中断。
4．定时器／计数器的工作方式3是指的将拆成两个独立的8位计数器。而另一个定时器／计数器此时通常只可作为使用。
5．MCS—96单片机的最大寻址空间是，该空间的地址范围为，系统上电及复位的程序入口地址为，芯片配置字节CCB的地址为。
二、简答题(15分，每小题5分)
1．51系列单片机具有几个中断源，分别是如何定义的?其中哪些中断源可以被定义为高优先级中断，如何定义?
2．各中断源对应的中断服务程序的入口地址是否能任意设定?
3．如果想将中断服务程序放置在程序存储区的任意区域，在程序中应该作何种设置?请举例加以说明。
三、参数计算题(16分)
已知一单片机系统的外接晶体振荡器的振荡频率为11．059MHz，请计算该单片机系统的拍节P、状态S、机器周期所对应的时间是多少?指令周期中的单字节双周期指令的执行时间是多少?
四、改错题(共5分，每小题1分)
以给出的指令操作码为依据，请判断MCS—5l单片机的下列各条指令的书写格式是否有错误，如有请说明错误原因。
1．MUL R0R1
2．MOV A，＠R7
3．MOV A，#3000H
4．MOVC ＠A+DPTR，A
5．LJMP #1000H
五、寻址方式(5分，每问1分)
说明MCS—51单片机的下列各条指令中源操作数的寻址方式(可直接在每条指令后面书写)
1．ANL A，20H
2．ADDC A，#20H
3．JZ rel
4．CLR C
5．RRA
六、使用简单指令序列完成以下操作(12分)
1．请将片外RAM20H—25H单元清零
2．请将ROM3000H单元内容送R7
七、编程题(18分)
已知一MCS—51单片机系统的片内RAM 20H单元存放了一个8位无符号数7AH，片外扩展RAM的8000H存放了一个8位无符号数86H，试编程完成以上两个单元中的无符号数相加，并将和值送往片外RAM的01H、00H单元中，同时将所编写程序运行完成后的数据和状态添入下表中给出的PSW的有关位以及寄存器A、DPTR和RAM单元中。
八、判读电路题(14分)
下图为MCS—51单片机系统中混合扩展多片存储器2764、6264芯片部分连线电路图。
试分析电路并回答下列问题：
1．请简单叙述2764芯片的功能、容量，在电路中起什么作用?
2．请简单叙述6264芯片的功能、容量，在电路中起什么作用?
3．请分析各片2764、6264所占用的单片机数据存储空间的地址范围是多少?
单片机模拟试卷004参考答案
一、填空题(15分，每空1分)
1．并行数据总线地址总线 P0 P1—P3
2．片内数据存储区(器)
3．脉冲方式低电平
4．定时器／计数器0 串行口的波特率发生器
5．64K 0000H—FFFFH 2080H 2018H
二、简答题(15分，每小题5分)
1．具有5个中断源，分别是外部中断INT0和外部中断INT1、定时器溢出中断0和定时器溢出中断1以及串行中断。通过对中断优先级寄存器IP的设置，每个中断源都可以被定义为高优先级中断。(6分)
2．各中断源的入口地址已经在中断地址区中被定义了，不能任意设定。(3分)
3．如果要将中断服务程序放置在程序存储区的任意区域，在程序中要通过在中断地址区的对应地址上设置跳转指令才可实现对中断服务程序的执行。
例如：外部中断O的中断服务程序INTOP放置在程序存储区的任意区域，此时，通过以下方式，可实现对中断服务程序的执行：(4分)
ORGO003H (2分)
JMP INTOP
列举其他中断跳转的例子也可，但叙述的中断源要与中断地址相对应才可得分，如外中断0对应0003H地址。
三、参数计算题(16分)
P＝1／f＝(1／11．059×106)＝0．09×10-6s
＝90ns
S＝2P＝2×90ns＝180ns
机器周期＝12P＝12×90ns＝1．08μs
双指令周期＝2×机器周期＝2．16μs
判题标准：每问4分，结果错，分值全扣；结果正确，量纲错或
四、改错题：(共5分，每小题1分)
以给出的指令操作码为依据，请判断MCS—51单片机的下列各条指令的书写格式是否有错误，如有请说明错误原因。
1．MUL RoRl 乘法指令应使用A、B寄存器操作
2．MOV A，＠R7 间接寄存器使用R7有误，间址寄存器只能使用R0、R1
3．MOV A， #3000H 8位累加器A不能接受16位数据
4．MOVC ＠A+DPTR，A MOVC指令为对程序存储区操作指令，累加器的内容不可通过变址方式送入程序存储器，两操作数写反了。
5．UMP #1000H 长转移指令中的操作数为16位转移地址，不能用立即数的形式来表达。
五、寻址方式(5分，每问1分)
说明MCS—51单片机的下列各条指令中源操作数的寻址方式(可直接在每条指令后面书写) 1．ANL A，20H 直接寻址
2．ADDC A， #20H 立即寻址
3．JZ rel 相对寻址
4．CLR C 位寻址
5．RRA 寄存器寻址
六、使用简单指令序列完成以下操作(12分，每小题6分)
1．请将片外RAM 20H—25H单元清零
MoV R0，#20H
MOV R7，#06H
CLR A
LOOP：MOVX ＠R0，A
INC R0
DJNZ R7，LOOP
2．请将ROM 3000H单元内容送R7
MOV DPTR， #3000H
CLR A
MOVC A，＠A+DPTR
MOV R7，A
七、编程题(18分，其中编程12分，表中每一空1分)
MOV DPTR，#8000H ；加数单元地址送DPTR
MOVX A，＠DPTR ；取加数之一
ADD A，20H ；两数相加
MOV R0，#00H ；和值的低位送片外00H单元
MOVx ＠R0，A
INC R0
CLR A ；计算和值的高位
ADDC A，#00H
MOVx ＠R0，A ；高位送片外01H单元
RET
编程要考虑将进位位的值作为结果的一部分取出来。采用其他编程方式也可以，但结果是不会改变的，和值＝100H
八、判读电路题(14分)
1．请简单叙述2764芯片的功能、容量，在电路中起什么作用?(3分)
2764为EPROM型存储器，其容量为8K，在电路中通常是作为程序存储器使用。
2．请简单叙述6264芯片的功能、容量，在电路中起什么作用?(3分)
6264为随机存储器，其容量为8K，在电路中通常是作为数据存储器使用。
3．请分析各片2764、6264所占用的单片机数据存储空间的地址范围是多少?
U3：0000H—1FFFH (8分，各2分)
U4：2000H—3FFFFH
U5：Co00H—DFFFH
U6：E000H—FFFFH
单片机模拟试卷005
一、填空题（每空1分，共10分）
1.单片机内有组成微机的主要功能部件、
和。
2.堆栈的特性是，8051的堆栈一般开辟在，其堆栈指针是。
3.RS232C是总线标准。
4.8255是接口。
5.MCS-51有一个全双工的步串行口，有种工作方式。
二、简述题（每题5分，共25分）
1.单片机的特性主要有哪些？
2.8031、8051、8751有何异同？
3.MCS-51的位存储区在哪里？寻址范围是多少？
4.8051的定时器/计数器有几个？是多少位的？有几种工作方式？其工作原理如何？
5.8051有哪几个中断源？哪些是内部中断源？哪些是外部中断源？
三、判断题（20分）
1.判断以下各条指令是否正确（LL1和PROC为标号）（10分）
（1）MOVX @R0，B
（2）MOV A，30H
（3）MOVX A，30H
（4）ADDC A，R7
（5）SUB A，R2
（6）ANL #99H ，36H
（7）MOV C，ACC.0
（8）ORL P1.0，P3.1
（9）JBC P0，LL1
（10）ACALL PROC
2.判断以下说法是否正确，不正确予以改正。（10分）
（1）单片机是面向数据处理的。
（2）定时器与计数器的工作原理均是对输入脉冲进行计数。
（3）由于MCS-51的串行口的数据发送和接收缓冲器都是SBUF，所以其串行口不能同时发送和接收数据，即不是全双工的串行口。
（4）END表示指令执行到此结束。
（5）ADC0809是8位逐次逼近式模/数转换接口。
四、阅读程序（20分）
1.下列各条指令其源操作数的寻址方式是什么？各条指令单独执行后，A中的结果是什么？（5分）设（60H）=35H，（A）=19H，（R0）=30H，（30H）=0FH。
（1）MOV A，#48H ；寻址方式：
（A）=
（2）ADD A，60H ；寻址方式：
（A）=
（3）ANL A，@R0 ；寻址方式：
（A）=
2.阅读下列程序段，写出每条指令执行后的结果，并说明此程序段完成什么功能？（15分）
MOV R1，#30H ；（R1）=
MOV A，#64H ；（A）=
ADD A，#47H ；（A）= ，（CY）= ，
（AC）=
苏州经贸职业技术学院 2009-2010学年第二学期 《单片机原理及应用》期终试卷（A） 班级：姓名：学号：成绩： 一﹑填空题(将正确答案填在题干的空白处。1分×35=35分) 1、十进制数－47用8位二进制补码表示为：11010001B。 2、89C51含4KB Flash ROM，128B的RAM，在物理上有4个独立的存储器 空间。 3、若8031单片机的晶振频率fosc＝12MHz，则振荡周期为1/12us ，状态周期为1/6us ，机器周期为1us ，执行MUL AB指令需要时间为4us 。 4、假定A=85H，R0=20H，（20H）=0AFH。执行指令：ADD A，＠R0后，累加器 A的内容34H ，CY的内容1 ，AC的内容1 ，OV的内容1 。 5、假定DPTR的内容为8100H，累加器A的内容为40H，执行下列指令： MOVC A，@A+DPTR 后，送入A的是程序存储器8140H 单元的内容。 6、PSW中RS1 RS0=10H时，R2的地址为12H 。 7、ROM在物理上分为片内ROM 和片外ROM ，在逻辑上两者统一编址。 8、MCS-51单片机当EA=1时，首先使用的是片内程序存储器，存储容量超过4KB时开始使用外部程序存储器；EA=0时，则仅仅使用片外程序存储器。 9、MCS—51单片机访问片外存储器时，利用ALE 信号锁存来自P0 口的低8位地址信号。 10、欲使P1口的高4位输出1，而低4位不变，应执行一条ORL P1，#0F0H指令。 11、12根地址线可选4KB个存储单元，32KB存储单元需要15 根地址线。 12、设80C51 fosc=12MHz，定时器工作在方式0，则最大定时时间为8192μs。 13、异步串行数据通讯有单工、半双工和全双工共三种传送方式。 14、51单片机的中断系统最多可以有 2 个嵌套。 15、8031单片机指令MOV是访问内RAM ，最大范围为256B ，MOVX是访问外RAM ，最大范围为64KB，MOVC是访问ROM ，最大范围为64KB 。 二、单项选择（1分×15=15分） 1、MCS-51上电复位后，SP的内容是（B） （A）00H （B）07H （C）60H （D）70H 2、80C51是（C）
中国石油大学（北京）远程教育学院期末考核 《单片原理及应用》 说明：共100分，每题20分，在下题中任选5题。 1.MCS-51的时钟周期、机器周期、指令周期是如何分配的？当振荡频率为10MHz时，一 个机器周期为多少毫秒？ 参考第二章第四节。MCS-51典型的指令周期为一个机器周期，每个机器周期由6个状态周期组成，每个状态周期由2个时钟周期（振荡周期）组成。一个机器周期=6×一个状 态周期=12×一个时钟周期=12× 答： 为使单片机能够完成取指、译码、执行指令等操作，需要为单片机提供时钟信号以产生必要的时序。单片机振荡电路中的振荡信号对应的周期叫振荡周期（时钟周期）。对振荡周期12分频后得到的信号周期叫做机器周期，即12个时钟周期，是1个机器周期。一个机器周期宽度为6个状态周期，并依次表示为S1~S6。每个状态周期由2个时钟周期（振荡周期）组成。Mcs51单片机的111条指令，执行时，所花费的时间，称为指令周期。 一个机器周期=6×一个状态周期=12×一个时钟周期=12×=12×1/10=1.2 us=0.0012ms 2.指出下列指令中画线的操作数的寻址方式？ MOV R0, #55H ；立即寻址 MOV A, 2AH ；直接寻址 MOV A, @R1 ；寄存器间接寻址 MOV @R0, A ；寄存器寻址 ADD A, R7 ；寄存器寻址 MOVX A, @DPTR ；寄存器间接寻址 MOV DPTR, #0123H ；立即寻址 MOVC A, @A+DPTR ；基址加变址寻址 INC DPTR；寄存器寻址 参考第三章第二节指令寻址方式 3.外部RAM中从1000H到10FFH有一个数据区，现在将它传送到外部RAM中2500H单元 开始的区域中，编程完成上述功能。 参考第三章第三节数据传送类指令和第六章第二节外部存储器扩展 START: MOV R0，#00H MOV DPTR，#1000H LOOP: MOVX A，@DPTR MOV DPH，#25H MOVX @DPTR，A MOV DPH，#10H
一、选择题 从下列各题4个备选答案中选出一个或二个正确答案 并将其代号写在题干后面的括号内。 1、8051基本型单片机内部程序存储器容量为 C 。 A、16KB B、8KB C、4KB D、128B 2、8051基本型单片机内部RAM容量为D。 A、16KB B、8KB C、4KB D、128B 3、当优先级的设置相同时 若以下几个中断同时发生 A 中断优先响应。 A、外部中断0 B、T1 C、串口 D、T0 4、在80C51单片机应用系统中 可以作为时钟输出的是 C 引脚。 A、EA B、RST C、ALE D、PSEN 5、当CPU响应外部中断1 的中断请求后 将自动转向 B 。 A、0003H B、0013H C、000BH D、001BH 6、为了能够使MCS-51单片机在正常工作中及时服务于多个外设 以下传送方式最适用的是 D 。 A、异步 查询 传送 B、同步 无条件 传送 C、DMA传送 D、中断传送 7、已知1只共阴极LED显示器 其中a笔段为字形代码的最低位 若需显示数字1 它的字形代码应为(A )。A、06H B、0F9H C、30H D、0CFH 8、已知1只共阳极LED显示器 其中a笔段为字形代码的最低位 若需显示小数点“.” 它的字形码应为(A)。A、7FH B、0F9H C、30H D、80H 9、已知1只共阴极LED显示器 其中a笔段为字形代码的最低位 若需显示小数点“.”共阳极 它的字形码应为(A )。A、80H B、0F9H C、30H D、7FH 10、下列数据字定义的数表中 (C、D)是错误的。 A、DW “AA” B、DW “A” C、DW “OABC” D、DW 1ABC2H 11、若P1口接有一个4×4的行列键盘 则P1口一定有 C、D 。 A、8位输入口 B、8位输出口 C、4位输入口 D、4位输出口 12、以下指令中能够产生WR信号的是 B、D 。 A、MOV @R0,A B、MOVX @R0,A C、MOVX A @DPTR D、MOVX @DPTR,A 13、8031单片机的定时器T1用作定时方式时是 A、B 。 A、以内部时钟频率为定时基准 12个时钟周期加1 B、以内部时钟频率为定时基准 1个机器周期加1 C、以外部脉冲为定时基准 12个脉冲加1 D、以外部脉冲为定时基准 每个脉冲加1 14、DAC0832在单片机系统中是一种 B、D 器件。 A、输入 B、输出 C、将数字量转换成模拟量 D、将模拟量转换成数字量 15、家用电器中使用的单片机应属于计算机的 B 。 A、辅助设计应用B.测量、控制应用C.数值计算应用 D.数据处理应用 16、对程序存储器的读操作 只能使用 D 。 A MOV指令 B. PUSH指令 C. MOVX指令 D. MOVC指令 17、若82C55的PC口接有一个4×4的行列键盘 则PC口一定有 C、D 。 A、8位输入口 B、8位输出口 C、4位输入口 D、4位输出口 18、下列说法正确的是 A、B 。 A、立即数寻址方式是操作数本身就在指令中 而不是它的地址在指令中。
(完整word版)单片机原理及应用期末考试试卷及答案 编辑整理： 尊敬的读者朋友们： 这里是精品文档编辑中心，本文档内容是由我和我的同事精心编辑整理后发布的，发布之前我们对文中内容进行仔细校对，但是难免会有疏漏的地方，但是任然希望（(完整word版)单片机原理及应用期末考试试卷及答案）的内容能够给您的工作和学习带来便利。同时也真诚的希望收到您的建议和反馈，这将是我们进步的源泉，前进的动力。 本文可编辑可修改，如果觉得对您有帮助请收藏以便随时查阅，最后祝您生活愉快业绩进步，以下为(完整word版)单片机原理及应用期末考试试卷及答案的全部内容。
单片机原理及应用期末考试试卷 班级:_______________学号：_______________姓名：_______________得分：_______________（卷面共有100题，总分100分,各大题标有题量和总分，每小题标号后有小分) 一、单项选择题（33小题,共33分) [1分］(1）要MCS—51系统中,若晶振频率屡8MHz,一个机器周期等于( A ）μs A 1。5 B 3 C 1 D 0.5 ［1分]（2)MCS—51的时钟最高频率是 ( A )。 A 12MHz B 6 MHz C 8 MHz D 10 MHz [1分](3)下列不是单片机总线是（ D ） A 地址总线 B 控制总线 C 数据总线 D 输出总线 ［1分]（4)十进制29的二进制表示为原码（ C ） A 11100010 B 10101111 C 00011101 D 00001111 [1分］（5）电子计算机技术在半个世纪中虽有很大进步，但至今其运行仍遵循着一位科学家提出的基本原理。这位科学家是：（ D ） (A）牛顿（B）爱国斯坦（C）爱迪生（D）冯·诺伊曼 [1分］(6)在CPU中，控制器的功能是：（ C ） （A）进行逻辑运算（B）进行算术运算 （C）分析指令并发出相应的控制信号（D）只控制CPU的工作 ［1分]（7)下列数据中有可能是八进制数的是：（ A） (A）764 （B）238 （C）396 （D）789 ［1分]（8)MCS—51的时钟最高频率是 (D ） A、6MHz B、8MHz C、10MHz D、12MHz ［1分]（9)-49D的二进制补码为.（ B） A、 11101111 B、11101101 C、0001000 D、11101100 [1分］(10)要用传送指令访问MCS—51片外RAM,它的指令操作码助记符应是（ B） A、 MOV B、 MOVX C、 MOVC D、以上都行 ［1分]（11)若某存储芯片地址线为12根,那么它的存储容量为（C ） A、1KB B、2KB C、 4KB D、 8KB [1分]（12）PSW=18H时，则当前工作寄存器是(D ） A、 0组成 B、 1组成 C、2组成 D、3组成 [1分］（13)所谓CPU是指（ B） A、运算器与存储器 B、运算器与控制器 C、输入输出设备 D、控制器与存储器 [1分］（14）PSW=18H时，则当前工作寄存器是（D ） (A）0组(B)1组（C）2组(D)3组 ［1分］(15)Ｐ１口的每一位能驱动（ B ） （Ａ）２个ＴＴＬ低电平负载有（Ｂ）４个ＴＴＬ低电平负载 (Ｃ）８个ＴＴＬ低电平负载有（Ｄ）１０个ＴＴＬ低电平负载 [1分](16）二进制数110010010对应的十六进制数可表示为（ A） A、192H B、C90H C、1A2H D、CA0H ［1分](17)一3的补码是( D ） A、10000011 B、11111100 C、11111110 D、11111101 [1分］（18）对于8031来说，脚总是（ A ） A、接地 B、接电源 C、悬空 D、不用 [1分](19）进位标志CY在（ C）中 A、累加器 B、算逻运算部件ALU C、程序状态字寄存器PSW D、DPOR
试卷一 一、填空题（20分，每小题2分） 1、－19D的二进制的补码表示为11101101B。 2、89C51含4KB掩膜ROM，128B的RAM，在物理上有4个独立的存储器空间。 3、通过堆栈操作实现子程序调用，首先要把PC 的内容入栈，以进行断点保护。调 用返回时再进行出栈操作，把保护的断点弹回 PC。 4、74LS138是具有3个输入的译码器芯片，其输出作为片选信号时，最多可以选中8 块芯片。 5、PSW中RS1 RS0=10H时，R2的地址为12H。 6、假定DPTR的内容为8100H，累加器A的内容为40H，执行下列指令： MOVC A，@A+DPTR 后，送入A的是程序存储器8140H单元的内容。 7、设SP=60H，片内RAM的（30H）=24H，（31H）=10H，在下列程序段注释中填执 行结果。 PUSH 30H ；SP=61H，（SP）=24H PUSH 31H ；SP=62H，（SP）=10H POP DPL ；SP=61H，DPL=10H POP DPH ；SP=60H，DPH=24H MOV A，#00H MOVX @DPTR，A 最后执行结果是执行结果将0送外部数据存储器的2410H单元。 8、在中断系统中，T0和T1两引脚扩展成外部中断源时，计数初值应当是（TH）=（TL）= 0FFH。 9、12根地址线可寻址4KB存储单元。 二、选择题（10分，每小题1分） 1、MCS-51响应中断时，下面哪一个条件不是必须的（C） （A）当前指令执行完毕（B）中断是开放的 （C）没有同级或高级中断服务（D）必须有RETI 2、执行PUSH ACC指令，MCS-51完成的操作是（A） （A）SP+1→SP，（ACC）→（SP）；（B）（ACC）→（SP），SP－1→SP （C）SP－1→SP，（ACC）→（SP）；（D）（ACC）→（SP），SP+1→SP 3、89C51是（C） （A）CPU （B）微处理器 （C）单片微机（D）控制器 4、关于MCS-51的堆栈操作，正确的说法是（C） （A）先入栈，再修改栈指针（B）先修改栈指针，再出栈 （C）先修改栈指针，再入栈（D）以上都不对
单片机原理期末考试试 题_附答案 This model paper was revised by LINDA on December 15, 2012.

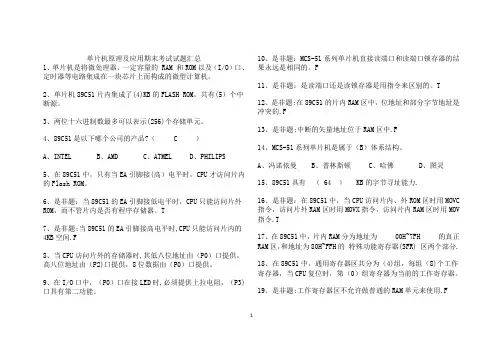

单片机原理及应用期末考试试题汇总 1、单片机是将微处理器、一定容量的 RAM 和ROM以及(I/O)口、定时器等电路集成在一块芯片上而构成的微型计算机。 2、单片机89C51片内集成了(4)KB的FLASH ROM，共有(5)个中断源。 3、两位十六进制数最多可以表示(256)个存储单元。 4、89C51是以下哪个公司的产品（ C ） A、INTEL B、AMD C、ATMEL D、PHILIPS 5、在89C51中，只有当EA引脚接(高)电平时，CPU才访问片内的Flash ROM。 6、是非题：当89C51的EA引脚接低电平时，CPU只能访问片外ROM，而不管片内是否有程序存储器。T 7、是非题：当89C51的EA引脚接高电平时，CPU只能访问片内的4KB空间。F 8、当CPU访问片外的存储器时，其低八位地址由(P0)口提供，高八位地址由(P2)口提供，8位数据由(P0)口提供。9、在I/O口中，(P0)口在接LED时，必须提供上拉电阻，(P3)口具有第二功能。10、是非题：MCS-51系列单片机直接读端口和读端口锁存器的结果永远是相同的。F 11、是非题：是读端口还是读锁存器是用指令来区别的。T 12、是非题：在89C51的片内RAM区中，位地址和部分字节地址是冲突的。F 13、是非题：中断的矢量地址位于RAM区中。F 14、MCS-51系列单片机是属于（B）体系结构。 A、冯诺依曼 B、普林斯顿 C、哈佛 D、图灵 15、89C51具有?( 64?) KB的字节寻址能力。 16、是非题：在89C51中，当CPU访问片内、外ROM区时用MOVC指令，访问片外
单片机原理及应用期末考试试题 一、填空题（每空1分，共20分） 1．相对寻址是以PC的当前值为基准，加上指令中给出的相对偏移量形成目标地址的方式。 2．AT89S51单片机的1个机器周期含有12 个晶振周期或 6 状态周期。 3．AT89S51单片机进行扩展时，用P0 口作为地址/数据总线，用P2口作为地址总线高8位。 4．假定累加器A的容30H，执行指令：1000H：MOVC A，A+PC后，把程序存储器1031H单元的容送累加器A中 5.指令格式是由操作码和操作数部分组成。 6. AT89S51单片机的串行口控制寄存器中有2个中断标志位，它们是TI和RI 7.在进行BCD码加法运算时，紧跟ADD 或 ADDC 指令后的指令必须是DA A 指令 8. JNC rel指令执行时，当CY位为0时程序发生跳转。 9.单片机位寻址区的单元地址是从20H单元到2FH单元，若某位地址是10H，它所在单元 的地址应该是22H 。 10．外部中断0的中断入口地址为0003H，定时/记数器T1的中断入口地址为001BH。 11．串行口工作方式2为9位异步通信，若SMOD=0，f OSC = 6 MH Z，则其相应波特率为6×106/64 b/s 12．堆栈应遵循先进后出规律，堆栈指针的符号为SP 二、单项选择题（每小题1分，共20分） 1．AT89S51单片机的( d )口的引脚，还具有外中断、串行通信等第二功能。 a）P0 b）P1 c）P2 d）P3 2．单片机应用程序一般存放在（b） a)RAM b）ROM c）寄存器 d）CPU 3．已知某数的BCD码为00010 则其表示的十进制数值为（b） a） 7542H b） 7542 c） 75.42H d） 75.42
单片机原理与应用试题 及答案 https://www.doczj.com/doc/379783579.html,work Information Technology Company.2020YEAR
单片机原理与应用试卷及答案 一、填空题 1、10110110B 作为无字符数时，十进制数值为182；作为补码时，十进制数值为—74. 2、原码01101011B 的反码为01101011B ；补码为01101011B 。 3、由8051的最小系统电路除芯片外，外部只需要复位电路和时钟（晶振）电路，如果由8031的最小系统，还需要扩展外部ROM 电路。 4、若已知8051RAM 的某位地址为09H ，则该位所处的单元地址为21H 。 5、C51语言中，指令#define ADC XBYTE[OXFFEO]能够正确编译的前提是包含头文件absacc.h ，该指令的作用是定义一个外部地址单元为OXFFEO 。 二、选择题 1、程序和常数都是以（二进制）的形式存放在单片机程序的存储器中。 2、下列哪一个选项的指令语句不是任何时候都可以被C51正确编译（uchar; k=ox20) 3、当PSW 的RS0和RS1位分别为1和0时，系统选用的寄存器组为（1组） 4、若某存储器芯片地址线为12根，那么它的存储容量为（4KB ） 5、已知T osc =12MHZ ，TH1=177，TL1=224，TMOD=ox10，则从定时器启动到正常溢出的时间间隔为（20ms ） 三、简答题 答：①新建工程项目②配置工程项目属性③创建源文件④将源文件加入项目⑤保存项目 3、PSW 寄存器有何作用其各位是如何定义的 4、 答：标志寄存器PSW 是一个8位的寄存器，它用于保存指令执行结果的状态，以供工程查询和判别。 C （PWS.7）：进位标志位 AC （PWS.6）：辅助进位标志位 FO （PWS.5）：用户标志位 RS1、RS0（PWS.4、PWS.3 PSW DOH
单片机原理及应用期末考试试题汇总
单片机原理及应用期末考试试题汇总 1、单片机是将微处理器、一定容量的 RAM 和ROM 以及 器等电路集成在一块芯片上而构成的微型计算机 2、 单片机89C51片内集成了 有 5 个中断 源。 3、 两位十六进制数最多可以表示 4、 89C51是以下哪个公司的产 品? 4 KB 的 FLASH RO ,共 256 个存储单元。 C ） A 、INTEL B 、AMD C 、ATMEL D 、PHILIPS 8、当CPU 访问片外的存储器时，其低八位地址由 P0 口提供，高八位 地址由 P2 口提供，8位数据由 P0 口提供。 9、在I/O 口中， P0 口在接LED 时，必须提供上拉电 阻， P3 口具有第二功能。 10、是非题：MCS-51系列单片机直接读端口和读端口锁存器的结果永远是相同 的。F 11、 是非题：是读端口还是读锁存器是用指令来区别的。 T 12、 是非题：在89C51的片内RAM 区中，位地址和部分字节地址是冲突的。 F 13、 是非题：中断的矢量地址位于 RAM 区中。F 14、 M CS-51系列单片机是属于（ B ）体系结构。 A 、冯诺依曼 B 、普林斯顿 C 、哈佛 D 、图 灵 15、 89C51具有 64 KB 的字节寻址能力。 16、 是非题：在89C51中，当CPU 访问片内、夕卜ROM 区时用MOV 指令，访问片 外RAM 区时用MOV 指令，访问片内 RAM 区时用MOV 旨令。T I/O 口、定时 5、在89C51中，只有当EA 引脚接 Flash ROM 。 高 电平时，CPU 才访问片内的 6、是非题：当89C51的EA 引脚接低电平时, 内是否有程序存储器。T CPL 只能访问片外ROM 而不管片 7、是非题：当89C51的EA 引脚接高电平时, CPU 只能访问片内的4KB 空间。F
单片机原理及应用复习题及答案 一、选择题（在每个小题四个备选答案中选出一个或几个正确答案，填在题的括号中） 1、80C51基本型单片机内部程序存储器容量为（C）。 （A）16KB （B）8KB （C）4KB （D）2KB 2、在80C51单片机应用系统中，可以作为时钟输出的是（C）引脚。 （A）EA（B）RST （C）ALE （D）PSEN 3、在80C51的4个并行口中，能作为通用I/O口和高8位地址总线的是（C）。 （A）P0 （B）P1 （C）P2 （D）P3 4、当优先级的设置相同时，若以下几个中断同时发生，（D）中断优先响应。 （A）并口（B）T1 （C）串口（D）T0 5、在80C51中，要访问SFR使用的寻址方式为（AB）。 （A）直接寻址（B）寄存器寻址（C）变址寻址（D）寄存器间接寻址 6、以下的4条指令中，不合法的指令为（D）。 （A）INC A （B）DEC A （C）INC DPTR （D）SWAP ACC 7、当需要扩展一片8KB的RAM时，应选用的存储器芯片为（B）。 （A）2764 （B）6264 （C）6116 （D）62128 8、若想扩展键盘和显示，并希望增加256字节的RAM时，应选择（A）芯片。 （A）8155 （B）8255 （C）8253 （D）8251 9、80C51单片机要进行10位帧格式的串行通讯时，串行口应工作在（B ）。 （A）方式0 （B）方式1 （C）方式2 （D）方式3 10、80C51复位初始化时未改变SP的内容，第一个入栈的单元地址为（A）。 （A）08H （B）80H （C）00H （D）07H 11、MCS—51单片机的复位信号是( A )有效。 A.高电平 B.低电平 C.脉冲 D.下降沿 12、若MCS-51单片机使用晶振频率为6MHz时，其复位持续时间应该超过( B )。 A.2μs B.4μs C.8μs D.1ms 13、若PSW.4=0,PSW.3=1，要想把寄存器R0的内容入栈，应使用( D )指令。 A.PUSH R0 B.PUSH @R0 C.PUSH 00H D.PUSH 08H 14、能够用紫外光擦除ROM中程序的只读存储器称为( C )。 A.掩膜ROM B.PROM C.EPROM D.EEPROM 15、在片外扩展一片2764程序存储器芯片要( B )地址线。 A.8根 B.13根 C.16根 D.20根 16、定时器/计数器工作方式1是( D )。 A.8位计数器结构 B.2个8位计数器结构 C.13位计数结构 D.16位计数结构 17、设MCS-51单片机晶振频率为12MHz，定时器作计数器使用时，其最高的输入计数频率应为 ( C ) A.2MHz B.1MHz C.500KHz D.250KHz 18、已知1只共阴极LED显示器，其中a笔段为字形代码的最低位，若需显示数字1，它的字形代码应为( A )。 A.06H B.F9H C.30H D.CFH
单片机原理及应用期末考试试题
单片机原理及应用期末考试试题 一、填空题（每空1分，共20分） 1．相对寻址是以PC 的当前值为基准，加上指令中给出的相对偏移量形成目标地址的方式。 2．AT89S51单片机的1个机器周期含有12 个晶振周期或 6 状态周期。 3．AT89S51单片机进行扩展时，用P0 口作为地址/数据总线，用P2 口作为地址总线高8位。 4．假定累加器A的内容30H，执行指令：1000H：MOVC A，@A+PC后，把 程序存储器1031H单元的内容送累加器A中5.指令格式是由操作码和操作数部分 组成。 6.AT89S51单片机的串行口控制寄存器中有2 个中断标志位，它们是TI和RI 7.在进行BCD码加法运算时，紧跟ADD 或 ADDC 指令后的指令必须是DA A 指令 8.JNC rel指令执行时，当CY位为0时程序发生跳转。 9.单片机位寻址区的单元地址是从20H单元到 2FH单元，若某位地址是10H，它所在单元 的地址应该是22H 。 10．外部中断0的中断入口地址为0003H ，定时/记数器T1的中断入口地址为 001BH。 11．串行口工作方式2为9位异步通信，若SMOD=0，f OSC = 6 MH Z，则其相应波特 率为6×106/64 b/s
12．堆栈应遵循先进后出规律，堆栈指针的符号为SP 二、单项选择题（每小题1分，共20分） 1．AT89S51单片机的( d )口的引脚，还具有外中断、串行通信等第二功能。 a）P0 b）P1 c） P2 d）P3 2．单片机应用程序一般存放在（b） a)RAM b）ROM c）寄存器 d）CPU 3．已知某数的BCD码为0111010101000010 则 其表示的十进制数值为（b） a） 7542H b） 7542 c） 75.42H d） 75.42 4．下列指令中不影响标志位CY的指令有（d）。 a）ADD A，20H b）CLR c）RRC A d）INC A 5．CPU主要的组成部部分为（a） a）运算器、控制器b）加法器、寄存器 c）运算器、寄存器d）运算器、指令译 码器 6．AT89S51 的CPU是（c）位的单片机 a）16 b） 4 c）8 d）准16 7．AT89S51复位后，PC与SP的值为（b） a ）0000H，00H b）0000H， 07H c） 0003H，07H d）0800H，00H 8．当需要从AT89S51单片机程序存储器取数据时，采用的指令为（b）。
《单片机原理及应用》试题库 一、填空题 1．单片机就是把（CPU）、( 输入/输出)、和( 存储器)等部件都集成在一个电路芯片上，并具备一套功能完善的( 指令系统)，有的型号同时还具备( AD )和( DA )等功能部件，其简称为( 微处理器)或(微控制器)。 2．Intel公司典型的单片机有( MCS-51系列)和( MCS-96系列)。 3．单片机具有体积( 下)、重量( 轻)、价格( 低)、功耗( 小)、控制功能强、运算速度快、运用灵活、易于产品化、抗扰能力( 强)等特点，故在国民经济建设、军事及家用电器等领域均得到了广泛的应用。 4．微处理器本身不是计算机，它是微型计算机的核心部件，又称它为（CPU ）。它包括两个主要部分：（运算器）、（控制器）。 5．当扩展外部存储器或I/O口时，P2口用作（地址线的高8位）。 6．MCS－51单片机内部RAM区有（ 4 ）个工作寄存器区。 7．MCS－51单片机内部RAM区有（128 ）个位地址。 8．89C51单片机片内RAM中位寻址区的地址范围是（20H—2FH ），工作寄存器区的地址范围是（00H—1FH ），片内程序存储器中寻址区的地址范围是（0000H—07FFH ）。 9．MCS-51有（ 4 ）个并行I\O口。 10．MCS-51的堆栈是软件填写堆栈指针临时在（30H—7FH ）内开辟的区域. 11．MCS-51片内（20H—2FH ）范围内的数据存储器，既可以字节寻址又可以位寻址。 12．程序状态标志字寄存器PSW中的PSW.7的含义是（进位和借位标志位）；PSW.0的含义是（奇偶校验位）。 13．若不使用89C51片内的程序存储器，引脚（EA’）必须接地。 14．MCS-51中凡字节地址能被（0和8 ）整除的特殊功能寄存器均能寻址。 15．MCS-51有4组工作寄存器，它们的字节地址范围是（00H—1FH ）。 16．当MCS-51引脚（ALE ）信号有效时，表示从P0口稳定地送出了低8位地址. 17．在单片机的RESET端出现（两个机器周期以上的高电平时），便可以可靠复位，复位后的程序指针PC指向（0000H ）地址。 18．MCS-51系列单片机有:（外部中断0）, （外部中断1 ）, （定时/计数器T0溢出中断）, （定时/计数器T1溢出中断）, （串行口）等5个中断请求源。 39．KeiL C51软件中，工程文件的扩展名是__UV2______，编译连接后生成可烧写的文件扩展名是__hex_______。
1．若累加器A中的数据为67H，则PSW中的P=_1__。 2. 一个机器周期＝ _6_个状态周期＝12个振荡周期。 3．89C51的堆栈是按照先进后出的原则进行存取的RAM区。 4. 用一条指令实现以下功能: 若A中数据不等于200，则程序转至PROM_ CJNZ A，#200H，PROM__。 5. 为了使10H—17H作工作寄存器使用RS1， RS0的取值为__1，0。 6. 89C51中21个特殊功能寄存器，其地址凡是能被8整除的都有位寻址功能。 7. 89C51单片机有片内ROM容量_4KB , RAM容量128。 8. 某串行通信中有1个起始位,8个数据位和1个停止位,应选择的异步串行通信方式为方式1。 9. 在89C51单片机初始化时，SP存放的是07H。 10. 当89C51引脚ALE信号有效时,表示从P0口稳定地送出了_数据和地信息。 四、判断题（每小题2分，共20分） 1．如果发生除法溢出错误，则PSW标志位P置1。（∨） 5．对于89C51单片机，当CPU对内部程序存储器寻址超过4K时，系统会自动在外部程序存储器中寻址（∨）。 6．外加晶振频率越高，系统运算速度也就越快，系统性能也就越好（∨）。 7. 位TF0是定时器T1的溢出中断标志位。（∨） 8．在定时器T0和外部中断1都设为高优先级时，外部中断1优先级高于定时器T0。（×） 9．子程序的返回指令是RETI ，中断程序的返回指令是RET。（×） 10．波特率是数据传输的速率，指每秒传送的字节数。（∨） 3、51有 5个中断源，有2个中断优先级，优先级由软件填写特殊功能寄存器 IP 加以选择 4、中断请求信号有电平触发和脉冲触发两种触发方式。 6、74LS273通常用来作简单输出接口扩展；而74LS244则常用来作简单输入接口扩展。 7、A/D转换器的三个重要指标是转换速度、分辨率和转换精度。 二、选择题（从备选答案中选择一个正确答案，并将代号写在括号内。每题2分，共10分） 1、MCS-51单片机外扩存储器芯片时，4个I/O口中用作数据总线的是（ B ）。 （A）P0和P2口（B）P0口（C）P2和P3口（D）P2口 2、访问外部数据存储器时，不起作用的信号是（ C ）。 （A）RD （B） WR （C） PSEN （D）ALE 3、使用定时器T1时，有几种工作模式（ C ）。 （A）1种（B）2种（C）3种（D）4种 4、MCS-51响应中断时，下面哪一个条件不是必须的（ C ）。 A、当前指令执行完毕 B、中断是开放的 C、没有同级或高级中断服务 D、必须有RETI指令 5、当MCS-51进行多机通讯时，串行接口的工作方式应选为（ C ）。 （A）方式0 （B）方式1 （C）方式2 （D）方式0或方式2 三、简答题（每题15分，共30分） 1、MCS-51单片机内部有几个定时/计数器？它们由哪些寄存器组成？ 答：MCS-51单片机内部有两个16位可编程的定时/计数器，简称定时器0（T0）和定时器1（T1）。它们分别由方式寄存器TMOD、控制寄存器TCON和数据寄存器TH0、TL0，TH1、TL1组成。
广西工学院 2002 — 2003 学年第 2 学期课程考核试题考核课程单片机原理及应用考核班级自动化00级 学生数 145 印数 150 考核方式闭卷考核时间 120 分钟 一．填空题（每空1分，共20分） 1、单片机与普通计算机的不同之处在于其将CPU 微处理器、存储 器和I/O口三部分集成于一块芯片上。 2、使用双缓冲方式的D/A转换器，可实现多路模拟信号的同时输出。习题11.4 3、通过堆栈操作实现子程序调用，首先就要把PC的内容入栈，以进行断点保 护。调用返回时，再进行出栈保护，把保护的断点送回到PC。习题2.17 4、在基址加变址寻址方式中，以累加器A作变址寄存器， 以DPTR或PC 作基址寄存器。3.3 5、假定累加器A中的内容为40H，执行指令 1000H：MOVC A,@A+PC 后，把程序存储器1041H单元的内容送入累加器A中。 6、在寄存器间接寻址方式中，其“间接”体现在指令中寄存器的内容不是操作 数，而是操作数的地址。3.10 7、假定A=83H，（R0）=17H，（17H）=0B5H，执行以下指令： ANL A,#17H ORL 17H,A XRL A,@R0 CPL A 后，A的内容为4BH 。 解析： ANL A,#17H ；A中83H与17H相与，（A）=03H ORL 17H,A ；（17H）中0B5H与（A）中03H相或，（17H)=B7H XRL A,@R0 A ;(A)中03H与（17H)中B7H异或，（A）=B4H
CPL A ;对A取反， A=4BH 8、已知程序执行前有A=01H，SP=42H，（41H）=FFH，(42H)=FFH。下述程序执行后： POP DPH POP DPL MOV DPTR,#3000H RL A MOV B,A MOVC A,@A+DPTR PUSH A MOV A,B INC A MOVC A,@A+DPTR PUSH A RET ORG 3000H DB 10H,80H,30H,80H,50H,80H 请问：A= 80H，SP= ，（41H）= ，（42H）= 。 9、在存储器扩展中，无论是线选法还是译码法，最终都是为了扩展芯片的片选端提供信号。 10、在MCS-51中，PC和DPTR都用于提供地址，但PC是为了访问程序存 储器提供地址，而DPTR是为访问数据存储器提供地址。 11、16KB RAM存储器的首地址若为3000H，则末地址为 H。 解析：1000H=0001 0000 0000 0000B=2^12=4K,16K就是4000H,即：0100 0000 0000 0000B=2^14 所以末地址为：7000H-1=6FFFH
单片机模拟试卷001 一、选择题（每题1分，共10分） 1．8031单片机的( )口的引脚，还具有外中断、串行通信等第二功能。 a）P0 b）P1 c）P2 d）P3 2．单片机应用程序一般存放在（） a） RAM b）ROM c）寄存器 d）CPU 3．已知某数的BCD码为0111 0101 0100 0010 则其表示的十进制数值为（）a） 7542H b） 7542 c） 75.42H d） 75.42 4．下列指令中不影响标志位CY的指令有（）。 a）ADD A，20H b）CLR c）RRC A d）INC A 5．CPU主要的组成部部分为（） a）运算器、控制器 b）加法器、寄存器 c）运算器、寄存器 d）运算器、指令译码器 6．INTEL 8051 CPU是（）位的单片机 a） 16 b）4 c）8 d）准16 7．8031复位后，PC与SP的值为（） a ）0000H，00H b） 0000H，07H c） 0003H，07H d）0800H，00H 8．当需要从MCS-51单片机程序存储器取数据时，采用的指令为（）。 a）MOV A, @R1 b）MOVC A, @A + DPTR c）MOVX A, @ R0 d）MOVX A, @ DPTR 9．8031单片机中既可位寻址又可字节寻址的单元是（） a）20H b）30H c）00H d）70H 10．下列哪条指令是正确的（） a） PUSH R2 b） ADD R0,A c） MOVX A @DPTR d） MOV @R0,A 二、填空题（每空1分，共30分） 1．一个完整的微机系统由和两大部分组成。 2．8051 的引脚RST是____(IN脚还是OUT脚)，当其端出现____电平时,8051进入复位状态。8051一直维持这个值，直到RST脚收到____电平，8051才脱离复位状态，进入程序运行状态，从ROM H单元开始取指令并翻译和执行。 3．半导体存储器分成两大类和，其中具有易失性，常用于存储。4．求十进制数-102的补码（以2位16进制数表示），该补码为。 5．PC存放_______________,具有___________特性。在8051中决定程序执行顺序的是PC 还是DPTR？它是______位？（是，不是）SFG？ 6．123= B= H。 7．8051内部有并行口，P0口直接作输出口时，必须外接；并行口作输入口时，必须先，才能读入外设的状态。 8．MCS-51的堆栈只可设置在，其最大容量为，存取数据的原则是。堆栈寄存器SP是位寄存器，存放。 9．中断处理的全过程分为以下3个段：、、。 10．定时和计数都是对进行计数，定时与计数的区别是 。
1.单片机复位后,SP PC I/O口的内容为（）。 A.SP = 60H PC = 00H P0 = P1 = P2 = P3 = FFH B.SP = 00H PC = 0000H P0 = P1 = P2 = P3 = 00H C.SP = 07H PC = 0000H P0 = P1 = P2 = P3 = FFH D.SP = 00H PC = 00H P0 = P1 = P2 = P3 = 00H 答案:C 分数:2 题型:单选题 2.8051有四个工作寄存器区,由PSW状态字中的RS1和RS0两位的状态来决定,单片机复位后,若执行SETB RS0 指令,此时只能使用（）区的工作寄存器。 A.Ⅰ区 B.Ⅱ区 C.Ⅲ区 D.Ⅳ区 答案:B 分数:2 题型:单选题 3、ATMEL的89C51驱动能力最强的并行端口为（）。 A.P0 B.P1 C.P2 D.P3 答案：A 分数:2 题型:单选题 4、读片外部数据存储器时，不起作用的信号是（）。 A. /RD B. /WE C. /PSEN D.ALE 答案：C 分数:2 题型:单选题 5、利用KEIL软件进行仿真调试时，在执行调用指令时，（）调试可跟踪到子程序内部并逐条执行子程序内部的各条指令。 A．暂停 B．调试 C．单步 D．连续运行 答案:C 分数:2 题型:单选题 6.已知：MOV A，#28H
MOV R0，#20H MOV @R0,A ANL A, #0FH ORL A, #80H XRL A, @R0 执行结果A的内容为（）。 A. A0H B.28H C.08H D.88H 答案:A 分数:2 题型:单选题 7.在进行BCD码运算时,紧跟加法运算指令后面的指令必须是（）指令。 A.ADD B.DA A C.ADDC D.由实际程序确定 答案:B 分数:2 题型:单选题 8.在MCS-51中,需要外加电路实现中断撤除的是（）。 A.定时中断 B.脉冲方式的外部中断 C.外部串行中断 D.电平方式的外部中断 答案:D 分数:2 题型:单选题 9、关于定时器,若振荡频率为12 MHz,在方式1下最大定时时间为（）。 A.8.192ms B. 65.536 ms C. 0.256ms D.16.384ms 答案:B 分数:2 题型:单选题 10、控制串行口工作方式的寄存器是（）。 A.TCON B.PCON C.SCON D.TMOD 答案:C 分数:2
一、填空题 1、若采用6MHz的晶体振荡器，则MCS-51单片机的振荡周期为2/12us ， 机器周期为2us 。 2、MCS-51单片机共有 5 个中断源，由IE 寄存器设定中断的开放和禁止； 每个中断源有两个优先级，由IP 寄存器设定。 3、单片机的内部RAM区中，可以位寻址的地址范围是 20H~2FH ，特殊功能寄存器中，可位寻址的地址是 80H~FFH 。 4、MSC-51单片机引脚信号中，信号名称带上划线的表示可外接电路 或低电平时该信号有效； 5、函数是C 语言的基本单位。 6、若由程序设定RS1、RS0=0、1，则工作寄存器R0～R7的直接地址为 08H~0FH 。 7、串行口通信方式 2 接收到的第9 位数据送SCON 寄 存器的RB8 位中保存。 8、MCS-51内部提供 2 个可编程的16 位定时/ 计数器，定时器有 4 种工作方式。 9、在C51中，变量的数据类型说明为bit ，则其取值范围是0 或 1 。 10、串行口方式 3 发送的第9 位数据要事先写入SCON 寄存器的RB8 位。 11、MCS—51 单片机外部中断请求信号有电平方式和脉冲方式，在电平方式下， 当采集到 P3.2 或P3.3 引脚的有效信号为低电平时，激活外部中断。 12、CPU又称MPU ，一般由运算器和控制器两部分组成。 13、使用DPTR作间址指针进行寄存器间接寻址时，其寻址能力为所有存储器。 14、整型变量的占用的存储空间是两个字节；字符型变量占用的存储空间是一个字节 15、ALU指的是算术/ 逻辑单元。 16、MCS-51单片机的中断源分别是外部中断0 、定时/ 计数器 0 、外部中断1 、定时/ 计数器1 、 串行口接收/ 发送中断。 17、KeiL C51 软件中，工程文件的扩展名是.Uv2 ，编译连接后生 成可烧写的文件扩展名是_.hex 二、选择题 1、C语言中最简单的数据类型包括（B/D ）。 A、整型、实型、逻辑型 B、整型、实型、字符型 D、整型、实型、逻辑型、字C、整型、字符型、逻辑型 符型
一、选择题从下列各题4个备选答案中选出一个或二个正确答案并将其代号写在题干后面的括号内。 1、 8051基本型单片机内部程序存储器容量为C。 A、16KB B、8KB C、4KB D、128B 2、 8051基本型单片机内部RAM容量为D。 A、16KB B、8KB C、4KB D、128B 3、当优先级的设置相同时若以下几个中断同时发生A中断优先响应。 A、外部中断0 B、T1 C、串口 D、T0 4、在80C51单片机应用系统中可以作为时钟输出的是C引脚。 A、EA B、RST C、ALE D、PSEN 5、当CPU响应外部中断1 的中断请求后将自动转向B。 A、0003H B、0013H C、000BH D、001BH 6、为了能够使MCS-51单片机在正常工作中及时服务于多个外设以下传送方式最适用的是 D 。 A、异步查询传送 B、同步无条件传送 C、DMA传送 D、中断传送 7、已知1只共阴极LED显示器其中a笔段为字形代码的最低位若需显示数字1它的字形代码应为(A )。 A、06H B、0F9H C、30H D、0CFH 8、已知1只共阳极LED显示器其中a笔段为字形代码的最低位若需显示小数点“.”它的字形码应为(A)。 A、7FH B、0F9H C、30H D、80H 9、已知1只共阴极LED显示器其中a笔段为字形代码的最低位若需显示小数点“.”共阳极它的字形码应为(A )。A、80H B、0F9H C、30H D、7FH 10、下列数据字定义的数表中(C、D)是错误的。 A、DW “AA” B、DW “A” C、DW “OABC” D、DW 1ABC2H 11、若P1口接有一个4×4的行列键盘则P1口一定有C、D 。 A、8位输入口 B、8位输出口 C、4位输入口 D、4位输出口 12、以下指令中能够产生WR信号的是B、D。 A、MOV @R0,A B、MOVX @R0,A C、MOVX A@DPTR D、MOVX @DPTR,A 13、8031单片机的定时器T1用作定时方式时是A、B 。 A、以内部时钟频率为定时基准12个时钟周期加1 B、以内部时钟频率为定时基准1个机器周期加1 C、以外部脉冲为定时基准12个脉冲加1 D、以外部脉冲为定时基准每个脉冲加1 14、DAC0832在单片机系统中是一种B、D器件。 A、输入 B、输出 C、将数字量转换成模拟量 D、将模拟量转换成数字量 15、家用电器中使用的单片机应属于计算机的B。 A、辅助设计应用B.测量、控制应用 C.数值计算应用 D.数据处理应用 16、对程序存储器的读操作只能使用D。 A MOV指令 B. PUSH指令 C. MOVX指令 D. MOVC指令 17、若82C55的PC口接有一个4×4的行列键盘则PC口一定有 C、D 。 A、8位输入口 B、8位输出口 C、4位输入口 D、4位输出口 18、下列说法正确的是A、B。 A、立即数寻址方式是操作数本身就在指令中而不是它的地址在指令中。 B、指令周期是执行一条指令的时间。
