1、振动方向：垂直（上下）/水平（左右）
2、最大试验负载：（50HZ、1～600HZ）100 kg. （1～5000HZ）50 kg.
3、调频功能（1～600HZ、1～5000HZ客户自定）在频率范围内任何频率必须在（最大加速
度<20g 最大振幅<5mm);
4、扫频功能（1～600HZ、1～5000HZ客户自定）：（上限频率/下限频率/时间范围）可任意设定真正标准来回扫频;
5、可程式功能（1～600HZ、1～5000HZ客户自定）：15段每段可任意设定（频率/时间）可循环.
6、倍频功能(1～600HZ)：15段成倍数增加,①.低频到高频②.高频到低频③.低频到高频再到低频/可循环;
7、对数功能（1～600HZ、1～5000HZ客户自定）：①．下频到上频②．上频到下频③．下频到上频再到下频--3种模式对数/可循环;
8、振动机功率： 2.2 KW.
9、振幅可调范围：0～5mm
10、最大加速度：20g （加速度与振幅换算1g=9.8m/s2）
11、振动波形：正弦波.
12、时间控制：任何时间可设（秒为单位）
13、电源电压（V）：220±20%
14、最大电流：10 （A）
15、全功能电脑控制（另购）:485通讯接口如要连接电脑做控制,储存,记录,打印之功能需另买介面卡程式电脑.
16、精密度：频率可显示到0.01Hz，精密度0.1Hz .
17、显示振幅加速度（另购）：如需看出振幅、加速度、最大加速度、准确数字需另购测量
仪.
18、最大加速度20g（单位为g）.
最大加速度=0.002×f 2（频率HZ）×D（振幅p-pmm）
举例:10HZ最大加
Foxda振动仪HG-V4最小加速度=0.002×102×5=1G
Foxda振动仪HG-V4最大加速度=0.002×2002×5=400G
在任何頻率下最加速度不可大于20G
19、最大振幅5mm
最大振幅=20/(0.002×f2)
举例：100Hz最大振幅=20/(0.002×1002)=1mm
在任何频率下振幅不可大于5mm
20、加速度与振幅换算1g=9.8m/s2
21、频率越大振幅越小
四.符合标准: GB/2423;IEC68-2-6(FC);JJG189-97;GB/T13309-91.
⑶加速度和速度的区别.
速度大,加速度不一定大；加速度大,速度也不一定大.它们之间没有必然的联系（.如实例E）. 速度变化量大,加速度也不一定大（如实例C,D）.
加速度为零,速度不一定为零;速度为零,加速度可以不为零.（前者如实例E,后者如小球从斜面上滚下做匀加速直线运动加速度不为零,但初始速度却是零）
加速度和速度的根本区别是它们的含义不同：加速度描述的是速度改变的快慢,速度描述的是位置改变的快慢；加速度是速度对时间的变化率,速度是位置对时间的变化率；也可以说加速
度是位置对时间的变化率的变化率.

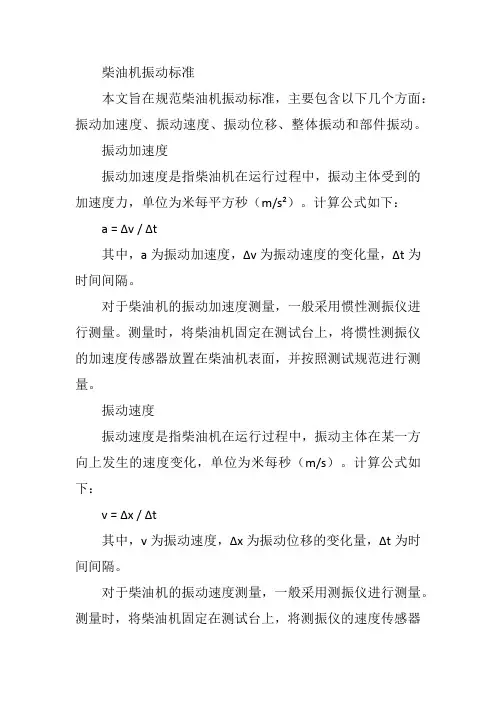

定义：加速度等于速度的改变跟发生这一改变所用时间的比值。式
中的v0为初速度（时间t开始的速度），vt为末速度（时间t末了时的速度），a为在时间t内的加速度。
单位：在国际单位制中是：米/秒2，读作“米每二次方秒”，符号是m/s2（或m·s-2），
常用单位还有厘米/秒2（cm/s2）等。
含义：加速度等于速度的变化和时间的比值。因而加速度是速度对时间的变化
率，即单位时间内速度的变化：如a=1 m/s2表示物体每秒钟速度的改变量是1m/s。
大连振动设备/河南振动台/江西振动仪器/长春振动试
供货总量：100台
单位重量：1公斤运费：卖家承担运费
收藏此信息
详细信息
批发说明
联系方式
品牌利辉型号LD
产品用途：振动试验机是检测产品在运送、使用、保存、中会产生碰撞及振动,使产品在某一段时间产生不良，严重影响产品的使用和不必要的经济损失，为了避免这事态的发生我们就要提早知道产品或产品中的部件的耐振寿命。
一.振动试验机型号:
定频（50HZ）垂直LD-L 水平LD-HL 垂直+水平LD-TL
调频（1～600HZ）垂直LD-F 水平LD-HF 垂直+水平LD-TF
调频（1～600HZ带电脑）垂直LD-PF 水平LD-PHF 垂直+水平LD-PTF
调频（1～5000HZ）垂直LD-T 水平LD-HT 垂直+水平LD-TT
调频（1～5000HZ带电脑）垂直LD-PT 水平LD-PHT 垂直+水平LD-PTT
二.振动试验机标准型台体尺寸:水平500×500×250:mm 垂直500×500×200:mm
三.振动试验机技术参数:
1、振动方向：垂直（上下）/水平（左右）
2、最大试验负载：（50HZ、1～600HZ）100kg. （1～5000HZ）75kg.
3、调频功能（1～600HZ、1～5000HZ客户自定）在频率范围内任何频率必须在（最大加速
度＜20g最大振幅＜5mm);
4、扫频功能（1～600HZ、1～5000HZ客户自定）（上限频率/下限频率/时间范围）可任意设定真正标准来回扫频;
5、可程式功能（1～600HZ、1～5000HZ客户自定）15段每段可任意设定（频率/时间）可循环.
6、倍频功能（1～600HZ）15段成倍数增加,①.低频到高频②.高频到低频③.低频到高频再到低频/可循环;
7、对数功能（1～600HZ、1～5000HZ客户自定）①．下频到上频②．上频到下频③．下频到上频再到下频--3种模式对数/可循环;
8、振动机功率： 2.2KW、3.8KW
9、振幅可调范围：0～5mm
10、最大加速度：＜20g（加速度与振幅换算1g=9.8m/s2）
11、振动波形：正弦波
12、时间控制：任何时间可设（秒为单位）
13、电源电压：220（V）±20%
14、最大电流：10（A）
15、全功能电脑控制：（另购）485通讯接口如要连接电脑做控制,储存,记录,打印之功能需另买介面卡程式电脑.
16、精密度：频率可显示到0.01Hz，精密度0.1Hz .
17、显示振幅加速度：（另购）如需看出振幅、加速度、最大加速度、准确数字需另购测量
仪.
18、最大加速度20g
最大加速度=0.002×f2（频率HZ）×D（振幅p-pmm）
举例:10HZ最大加速度=0.002×102×5=1g
在任何頻率下最加速度不可大于20g
19、最大振幅＜5mm
最大振幅=20/(0.002×f2)
举例：100Hz最大振幅=20/(0.002×1002)=1mm
在任何频率下振幅不可大于5mm
20、加速度与振幅换算1G=9.8m/s2
21、频率越大振幅越小
22、噪音60分贝以内
23、适用温湿度范围：-10℃～60℃/，10﹪～95﹪
变位移量说明与公式计算
测试规范实例一︰
测试规格（SINE正弦波测试）
振动频率范围︰10~55Hz
全振幅或加速度︰1g
扫描之比例︰10~55~10Hz约1分钟
扫描方式︰对数扫描（Oct）或平均扫描（Lin）
试验时间︰6小时
测试规范实例说明目的︰
1.当测试振幅固定为1g，而测试频率再改变时10~55Hz，此规格是一个变化的振幅（位移
量）测试。
2.当测试加速度值固定为1g，而测试频率变高时55Hz，其振动的振幅值（位移量）也相对
减少。
3.当测试加速度值固定为1g，而测试频率变低时10Hz，其振动的振幅值（位移量）也相对
增大。
4.公式说明如下︰
加速度值与位移量之间的转换公式
a＝0.002×f2×d等于d＝a÷（0.002×f2）
当振动测试10Hz~1g时，也等于10Hz~5mm（位移量）
计算如下︰
d＝a÷（0.002×f2）
d＝1÷（0.002×102）
d＝1÷0.2
d＝5mm
当振动测试55Hz~1g时，也等于55Hz~0.1653mm（位移量）
计算如下︰
d＝a÷（0.002×f2）
d＝1÷（0.002×552）
d＝1÷6.05
d＝0.1653mm
5.由以上公式可知振幅（位移量）是在变化中的振动测试。
6.由于此振动测试规格的最大振幅（位移量）5mm。因此测试前，需看位移量是否在安全的
范围内使用？
变加速度值说明与公式计算
测试规范实例一︰（CNS规范、总号3629、类号C6016）
测试规格（SINE正弦波测试）
振动频率范围︰10~55Hz
全振幅或加速度︰1.5mm
扫描之比例︰10~55~10Hz约1分钟
扫描方式︰对数扫描（Oct）或平均扫描（Lin）
试验时间︰6小时
测试规范实例说明目的︰
1.当测试振幅固定为 1.5mm，而测试频率再改变时10~55Hz，此规格是一个变化的加速度值
测试。
2.当测试振幅固定为 1.5mm，而测试频率变高时55Hz，其振动的加速规值也相对增大。
3.当测试振幅固定为 1.5mm，而测试频率变低时10Hz，其振动的加速规值也相对减少。
4.公式说明如下︰
加速度值与位移量之间的转换公式a＝0.002×f2×d
当振动测试10Hz~1.5mm时，也等于10Hz~0.3g（加速度值）
计算如下︰
a＝0.002×f2×d
a＝0.002×102×1.5mm
a＝0.3g
当振动测试55Hz~1.5mm时，也等于55Hz~9.075g（加速度值）
计算如下︰
a＝0.002×f2×d
a＝0.002×552×1.5mm
a＝9.075g
5.由以上公式可知加速度值是在变化中的振动测试。
6.由于此振动测试规格的最大加速度值为9.075g。因此测试前，需计算测试的出力是否在
安全的出力内使用？
加速度值与位移转换公式计算
详细说明
以KD9363EM-300F2K-25N80设备为例
--上述机型25为设备最大可振动的位移量。（单位mm）
测试规范实例一︰
测试规格（垂直测试、SINE正弦波测试）
测试频率︰33.3Hz
测试时加速度值︰4.4g（pk）
测试时间︰4小时
待测物重量︰5Kg（含治具）
计算公式目的︰
1.确保振动测试时，是在购买设备最大位移之内使用。
2.确保电磁式振动试验机使用寿命与减少设备老化程度。
3.不易产生跳机现象发生与设备不易损坏。
转换公式a＝0.002×f2×d等于d＝a÷（0.002×f2）
d＝4.4g÷（0.002×33.32）
d＝4.4g÷（0.002×1108.89）
d＝4.4g÷2.21778
d＝1.984mm（p-p）
依测试规范实例一，当振动测试33.3Hz~4.4g时，也等于是33.3Hz~1.984mm（p-p），而1.984mm（p-p）是符合设备最大位移量25mm范围以内，所以设备可以正常使用。
振动试验机常用计算公式说明
推力计算公式说明︰
SINE测试、推力计算公式F＝M×G×1.2
F︰推力（出力）。
M︰载重（包含音圈、测试平台、治具、待测物重量）。
G︰测试时最大加速度值peak（g）。备注︰g＝a
1.2︰安全系数。
Random测试、推力计算公式F＝M×G×1.414×1.2
F︰推力（出力）。
M︰载重（包含音圈、测试平台、治具、待测物重量）。
G︰测试时最大加速度值rms（g）。备注︰g=a
1.414︰rms值换算为peak值转换常数。
1.2︰安全系数。

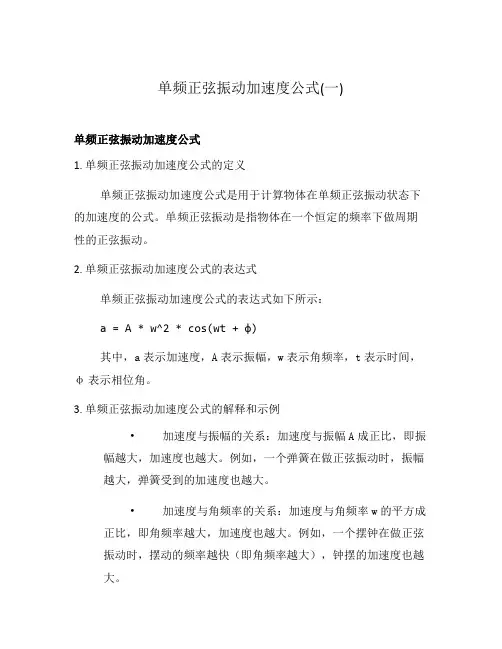

位移与加速度值转换计算公式说明︰
a＝（2πF）2D/980 (g)
F:Frequency----------测试频率（Hz）
D:Single Amplitude---位移量零对峰值（0-p）㎝G:9.80665m/sec2
简化公式a＝0.002×f2×d
a:加速度值（peak）
0.002:常数
f:测试频率（Hz）。
d:位移量峰对峰值（p-p）mm

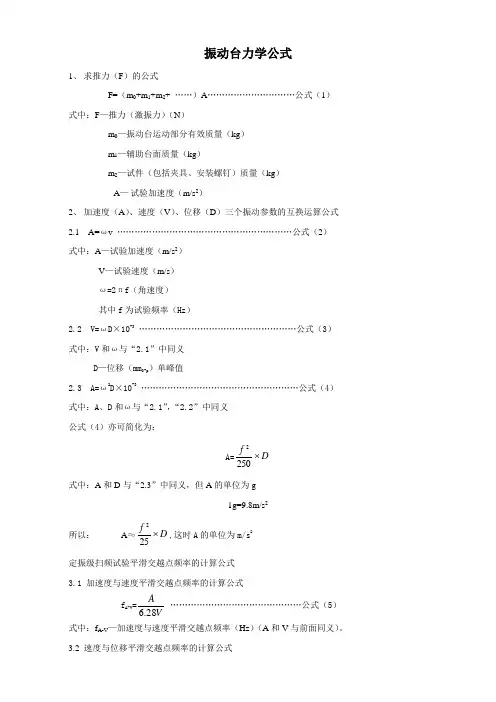

振动台在使用中经常运用的公式 1、 求推力（F ）的公式 F=（m 0+m 1+m 2+ ……）A …………………………公式（1） 式中：F —推力（激振力）（N ） m 0—振动台运动部分有效质量（kg ） m 1—辅助台面质量（kg ） m 2—试件（包括夹具、安装螺钉）质量（kg ） A — 试验加速度（m/s 2） 2、 加速度（A ）、速度（V ）、位移（D ）三个振动参数的互换运算公式 2.1 A=ωv ……………………………………………………公式（2） 式中：A —试验加速度（m/s 2） V —试验速度（m/s ） ω=2πf （角速度） 其中f 为试验频率（Hz ） 2.2 V=ωD ×10-3 ………………………………………………公式（3） 式中：V 和ω与“2.1”中同义 D —位移（mm 0-p ）单峰值 2.3 A=ω2 D ×10-3 ………………………………………………公式（4） 式中：A 、D 和ω与“2.1”，“2.2”中同义 公式（4）亦可简化为： A=D f ?250 2 式中：A 和D 与“2.3”中同义，但A 的单位为g 1g=9.8m/s 2 所以： A ≈D f ?25 2 ,这时A 的单位为m/s 2 定振级扫频试验平滑交越点频率的计算公式 3.1 加速度与速度平滑交越点频率的计算公式 f A-V = V A 28.6 ………………………………………公式（5） 式中：f A-V —加速度与速度平滑交越点频率（Hz ）（A 和V 与前面同义）。
