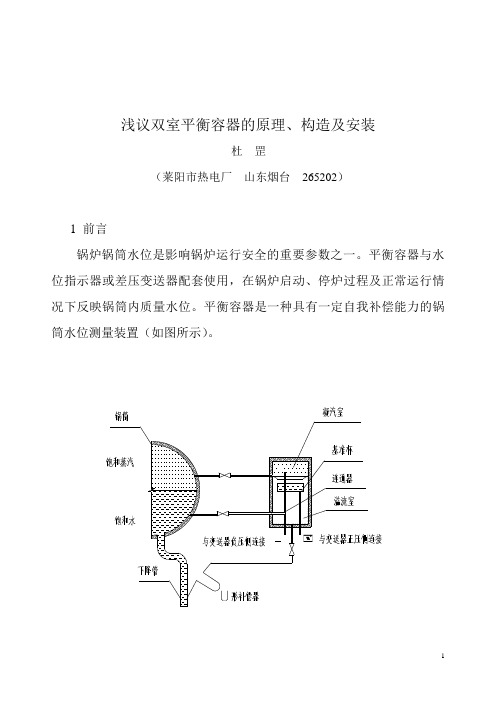

平衡容器的工作原理 3.双室平衡容器的工作原理 3.1.简介 双室平衡容器是一种结构巧妙，具有一定自我补偿能力的汽包水位测量装置。它的主要结构如图1所示。在基准杯的上方有一个圆环形漏斗结构将整个双室平衡容器分隔成上下两个部分，为了区别于单室平衡容器，故称为双室平衡容器。为便于介绍，这里结合各主要部分的功能特点，将它们分别命名为凝汽室、基准杯、溢流室和连通器，另外文中把双室平衡容器汽包水位测量装置简称为容器。 3.2.凝汽室 理想状态下，来自汽包的饱和水蒸汽经过这里时释放掉汽化潜热，形成饱和的凝结水供给基准杯及后续环节使用。 3.3.基准杯 它的作用是收集来自凝汽室的凝结水，并将凝结水产生的压力导出容器，传向差压测量仪表——差压变送器（后文简称变送器）的正压侧。基准杯的容积是有限的，当凝结水充满后则溢出流向溢流室。由于基准杯的杯口高度是固定的，故而称为基准杯。 3.4.溢流室
溢流室占据了容器的大部分空间，它的主要功能是收集基准杯溢出的凝结水，并将凝结水排入锅炉下降管，在流动过程中为整个容器进行加热和蓄热，确保与汽包中的温度达到一致。正常情况下，由于锅炉下降管中流体的动力作用，溢流室中基本上没有积水或少量的积水。 3.5.连通器 倒T 字形连通器，其水平部分一端接入汽包，另一端接入变送器的负压侧。毋庸置疑，它的主要作用是将汽包中动态的水位产生的压力传递给变送器的负压侧，与正压侧的（基准）压力比较以得知汽包中的水位。它之所以被做成倒T 字形，是因为可以保证连通器中的介质具有一定的流动性，防止其延伸到汽包之间的管线冬季发生冻结。连通器内部介质的温度与汽包中的温度很可能不一致，致使其中的液位与汽包中不同，但是由于流体的自平衡作用，对使汽包水位测量没有任何。 3.6.差压的 通过前面的介绍可以知道，凝汽室、基准杯及其底部位于容器内部的导压管中的介质温度与汽包中的介质温度是相等的，即γw =γ`w ，γs =γ`s 。故而不难得到容器所输出的差压。本文以东方锅炉厂DG670-13.73-8A 型锅炉所采用的测量范围为±300mm 双室平衡容器为例加以介绍（如图1所示）。 通过图1可知，容器正压侧输出的压力等于基准杯口所在水平面以上总的静压力，加上基准杯口至L 形导压管的水平轴线之间这段垂直区间的凝结水压力，再加上L 形导压管的水平轴线至连通器水平轴线之间，位于容器的外部的这段垂直管段中的介质产生的压力。显而易见，其中的最后部分压力，由于其中的介质为静止的且距容器较远，因此其中的介质密度应为环境温度下的密度。因此 P += P J +320 γ w +(580－320) γ c 式中P + —— 容器正压侧输出的压力 γ w —— 容器中的介质密度（γ w = γ `w ） γ c —— 环境温度下水的密度 P J —— 基准杯口以上总的静压力 负压侧的压力等于基准杯口所在水平面以上总的静压力，加上基准杯口水平面至汽包中汽水分界面之间的饱和水蒸汽产生的压力，再加上汽包中汽水分界面至连通器水平轴线之间饱和水产生的压力，即 P －= P J +(580－h w ) γ s + h w γw
内置式平衡容器 1、差压水位计（老式单室平衡容器） 下面就单室平衡容器的测量误差作一简要分析：如图三所示： 当ΔＰ2＝0时，有公式(5)成立 H ＝（r- r //）g.Ｌ-ΔＰ１ -----（5） g(r / - r // ) 式中ΔＰ１：变送器所测参比水柱与汽包内水位的差压值（ΔＰ2＝0 时） Ｌ：参比水柱高度 r ：参比水柱的平均密度 ΔＰ2：正、负压侧仪表管路的附加差压 这里饱和蒸汽和饱和水的密度（r //、r /）是汽包压力Ｐ的单值非线性函数，通过测量汽包压力可以得到，而参比水柱中水的平均密度r 通常是按50℃时水的密度来计算的，而实际的r 具有很大的不确定性与50℃时水的密度相差很大是造成测量误差的主要原因之一。 单室平衡容器参比水柱温度与DCS 修正补偿的50℃或60℃相差很大，带来不确定的附加误差，其误差在100mm 以上。 由于云母水位计和单室平衡容器的误差方向不一致，所以要保证各水位计之间的偏差在30mm 以内是不可能的，现行是以云母水位计为准，通过改变变送器或DCS 软件修正来拼凑的，只能从数值上在一个特定的工况和小范围内使其偏差在30mm 以内，是自欺欺人的做法，不能保证锅炉的安全运行。 从上可见要全过程全范围的实现汽包各水位计之间的偏差小于30mm 是不可能的。 由于汽包水位测量不准，造成汽包长期高水位运行，降低了旋风分离器的工作效率，使饱和蒸汽带水过多，增加了过热器和汽轮机的结垢，降低了机组的工作效率，加速了过热器的爆管泄漏，存在着很大的事故隐患。 21 图三单室平衡容器测量原理图
2、内置式单室平衡容器 如图四所示： H=L-ΔP /g(r / - r // ) --- (6) (6)式是(5)式中，参比水柱的平均密度r 等于饱和水的密度r / 转换而来，L 、g 为常数，r / - r //是汽包压力的单值函数，ΔP 是变送器测得的 差压值，故此消除环境温度对参比水柱密度的影响，从而克服了这一误差。 内置式平衡容器特点： 1 、精确度高，不受汽包内水欠饱和以及外置平衡容器参比水柱温度变化的 影响，从公式)S W /(0 -?--=?p H L h 可以看出变送器所测得的差压值p ?为汽段参比水柱（饱和水）和相同高度的饱和汽静压之差，这一点与以往的任何一种外置式平衡容器不同，而采用外置式平衡容器测量汽包水位不仅受平衡容器下参比水柱温度变化的影响，而且由于补偿公式是假定汽包内水是饱和状态下推算出来，而实际上汽包内的水是欠饱和的，而且随着负荷变化欠饱和度也是变化的，由此可见，采用内装平衡容器的测量精确度远比外置式平衡容器要高。 2 、由于汽包的汽侧取样管上焊接有冷凝罐，可以及时向平衡容器中补充冷凝后的饱和水，因而可以保证锅炉点火不久就可投入汽包水位测量。 内置式单室平衡容器图片
专利产品 证书号：第935394号 TPH—A（B）（C）型 差压式水位计（平衡容器） 使用说明书 铁岭铁光仪器仪表有限责任公司 TIELINGTIE GUANG INSTRUMENT&APPARATUS CO．，LT 目录 一、概述------------------------------------------------------------------ 二、工作原理--------------------------------------------------------- 三、技术参数-------------------------------------------------------------
四、温度变送器----------------------------------------------------------- 五、制造-------------------------------------------------------------------- 六、安装----------------------------------------------------------------- 七、运行--------------------------------------------------------------------- 八、供货范围-------------------------------------------------------------- 九、定货须知--------------------------------------------------- 一、概述 TPH-A（B）（C）型差压式液位计是铁岭铁光仪器仪表有限责任公司根据市场需求开发生产的一种液位计。广泛应用于电厂、化工厂、冶金等行业的锅炉汽包、储罐、储槽等水位监视，与其它水位计相比，具有适用压力范围广，运行泄漏点少，可靠性高，显示水位准确，远距离集控室监视等特点。 平衡容器分为三种形式： 1、TPH-A型单室平衡容器，见图1。
燃气锅炉的工作原理 燃气锅炉是一种供暖、提供工业用途的特种设备。在家用供暖方面，主要有提供热水和蒸汽两种，例如家用生活热水、洗浴用水。工业主要提供蒸汽为其他设备提供制冷、动力等服务，例如船舶、机车、矿场等场所。锅炉工作原理比较复杂，主要有燃料系统、烟风系统、汽水系统等构成。不同类型的锅炉其工作原理也是不同的。下面就为您介绍燃气锅炉的工作原理。图1-1给出了燃气锅炉系统的原理图。水通过进水口进入锅炉，经过锅炉加热后的符合供热标准的水质通过循环水泵送入室内散热器，通过辐射和对流换热来供暖。流过散热器的水重新回到锅炉里面进行加热，然后重新流入散热器，如此循环往复的进行。用户还可以根据供热范围的大小，选择合适的循环水泵，比较经济方便。而且锅炉系统还可以供给用户热水，满足用户基本的热水需求，损失的水量可以通过进水口自动添加。锅炉内水质的温度和室内温度经过温度传感器处理后，把温度信号传送给单片机，通过相应的驱动电路来调节相应管道阀门的大小，进而通过控制水量来控制水温，达到供暖的目的。
燃气锅炉的进水口的阀门是单向阀，是为了避免锅炉内的热水倒流回自来水管道，影响经济效率。
炉温和室温的测量都采用集成的温度传感器，集成温度传感器测量比较方便，精确度也比较高，测温范围也符合本次设计的要求。燃烧器里的进气量由控制器发出的控制信号通过固体继电器的动作来控制进气阀门的大小来保证天然气充分的燃烧。散热器可以根据自己个人的喜好选择，选择外形美观便于清扫的散热器，一般为了三个效果比较好可以选择铝制的散热器，散热器的入水口的强制循环水泵保证了散热器内的水压，从而也保证了散热片的散热效果。
汽包水位双室平衡容器2008-03-31 09:20 分类：默认分类 字号：大中小 践为基础，剖析了双室平衡容器的工作原理与特性。重点论述了补偿系统的建立方法与步骤，同时指出了应用中的常见错误并提出了解决方案。 关键词：水位测量汽包水位双室平衡容器补偿 １.摘要 本文以实践为基础，剖析了双室平衡容器的工作原理与特性。重点论述了补偿系统的建立方法与步骤，同时指出了应用中的常见错误并提出了解决方案。 2.前言 汽包水位是锅炉及其控制系统中最重要的参数之一，双室平衡容器在其中充当着不可或缺的重要角色。但是由于一些用户对于双室平衡容器及其测量补等方面缺少全面的必要的了解或者疏漏，致使应用中时有错误发生，甚至形成安全隐患。例如胜利油田胜利发电厂一期工程，该工程投入运行早期其汽包水位测量系统的误差竟达70～90mm，特殊情况下误差将会更大（曾因此造成汽包满水停机事故）。迄今为止，据不完全了解，目前仍有个别用户存在一些类似的问题或者其它问题。汽包水位是涉及机组安全与和运行的重要参数和指标，因此不允许任何人为的误差。为使用户能够更好地掌握双室平衡容器在汽包水位测量中的应用，谨撰此文。不足之处，请不吝指正。 3.双室平衡容器的工作原理 3.1.简介 双室平衡容器是一种结构巧妙，具有一定自我补偿能力的汽包水位测量装置。它的主要结构如图1所示。在基准杯的上方有一个圆环形漏斗结构将整个双室平衡容器分隔成上下两个部分，为了区别于单室平衡容器，故称为双室平衡容器。为便于介绍，这里结合各主要部分的功能特点，将它们分别命名为凝汽室、基准杯、溢流室和连通器，另外文中把双室平衡容器汽包水位测量装置简称为容器。
平衡容器差压式液位计的结构及工作原理差压式液位计都会用到平衡容器，但有的使用者对其不太了解，尤其是搞不清楚双室平衡容器的内部结构，而影响了使用。云润仪表制造有限公司与您分享平衡容器相关知识。差压式液位计是基于液体静压平衡原理工作的，平衡容器实际上是一个“液位--差压”转换器。其作用是造成个恒定的液体静压力，使之与被测液位形成的液体静压力相比较，输出二者之差。平衡容器实际上就是个冷凝器，按结构分有单室平衡容器(单层)和双室平衡容器(双层)之分。大型锅炉用的平衡容器结构要复杂些，在此仅介绍工业锅炉常用的FP型平衡容器。 单室平衡容器的结构较简单，如图所示。测量低压容器的液位时，当容器内外温差大，或气相容易凝结成液体时，如除氧水箱的水位，大多采用单室平衡容器进行测量。测量前应根据所测介质的性质，把平衡容器的堵头拆开，灌入冷水或其他液体。对一些化工生产的有毒有害场合平衡容器内装的是隔离液。

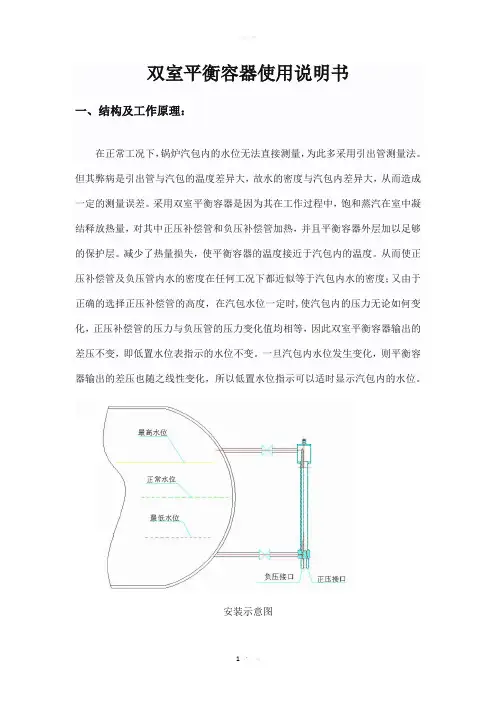

双室平衡容器的结构如图所示。测量锅炉汽包水位采用双室平衡容器，平衡容器由内外两层容室构成。平衡器的外层容室与锅炉汽包的蒸汽相连且充满了冷凝水；内层容室经平衡器下侧导压管与锅炉汽包的水相连，使用的是连通器原理，所以内层容室水位高度跟随汽包水位而变化。这样结构的双层容器保证了外层容室和内层容室的水温基本相等，因而可以减少由于温度不同所产生的测量误差。 用双室平衡容器测量锅炉水位，双室平衡器的外层容室与锅炉汽包的蒸汽相连，外层容室内充满了冷凝水；当外层容室的水面低于平衡器上端导压管时，靠汽包蒸汽的冷凝水补充，当水面高于平衡器上端导压管时，水经导压管流人锅炉汽包，
使外层容室水位高度始终保持不变。内层容室经平衡器下侧导压管与锅炉汽包的水相连，其水位高度随汽包的水位变化而变化。如果蒸汽的压力、温度参数恒定时，差压变送器的输出信号仅与锅炉汽包的水位有关。 对于低压锅炉，由于内层容器内水的密度近似等于饱和温度下水的密度，所以双室平衡容器内层容器中的水柱高度也就等于汽包中的实际水位高度。由于平衡器外层容室与差压变送器的低压侧连接，内层容室与差压变送器高压侧连接。此时H、L之间产生的差压为△P=Lρl-[ρ2H+（L-H）×ρQ]
锅炉的工作原理及工作特性 1)工作原理 锅炉由“锅”和“炉”以及相配套的附件、自控装置、附属设备组成。“锅”是指锅炉接受热量，并将热量传给水的受热面系统，是锅炉中储存或输送锅水或蒸汽的密闭受压部分。“锅”主要包括：锅筒(或锅壳)、水冷壁、过热器、再热器、省煤器、对流管束及集箱等。“炉”是指燃料燃烧产生高温烟气，将化学能转化为热能的空间和烟气流通的通道——炉膛和烟道。“炉”主要包括：燃烧设备和炉墙等。 2)工作特性 (1)爆炸的危害性。锅炉具有爆炸性。锅炉在使用中发生破裂，使内部压力瞬时降至等于外界大气压的现象叫爆炸。 (2)易于损坏性。锅炉由于长周期运行在高温高压的恶劣工况下，因而经常受到局部损坏，如不能及时发现处理，会进一步导致重要部件和整个系统的全面受损。 (3)使用的广泛性。由于锅炉为整个社会生产、生活提供能源和动力，因而其应用范围极其广泛。 (4)连续运行性。锅炉一旦投用，一般要求连续运行，不能任意停用；否则，会影响一条生产线、一个厂，甚至一个地区的生活和生产，其间接经济损失巨大，
有时还会造成恶劣的后果。 3)锅炉的分类 (1)按用途分为：电站锅炉、工业锅炉、生活锅炉、机车锅炉，船舶锅炉等。 (2)按锅炉产生的蒸汽压力和蒸发量分为：高压锅炉、中压锅炉、低压锅炉及大型、中型、小型锅炉。工业锅炉一般是小型低压锅炉，电站锅炉一般为大中型、中高压锅炉。 (3)按载热介质分为：蒸汽锅炉、热水锅炉和有机热载体锅炉。 (4)按热能来源分为：燃煤锅炉、燃油锅炉、燃气锅炉、废热锅炉。 (5)按锅炉结构分为：锅壳式锅炉、水管锅炉。 (6)在燃煤锅炉中按燃烧方式分为：·层燃炉、沸腾炉、煤粉炉(室燃炉)。层燃炉又分手烧炉、链条炉、往复炉、抛煤机炉、振动炉排炉。 (7)按蒸发段工质循环动力分为：自然循环锅炉、强制循环锅炉和直流锅炉。

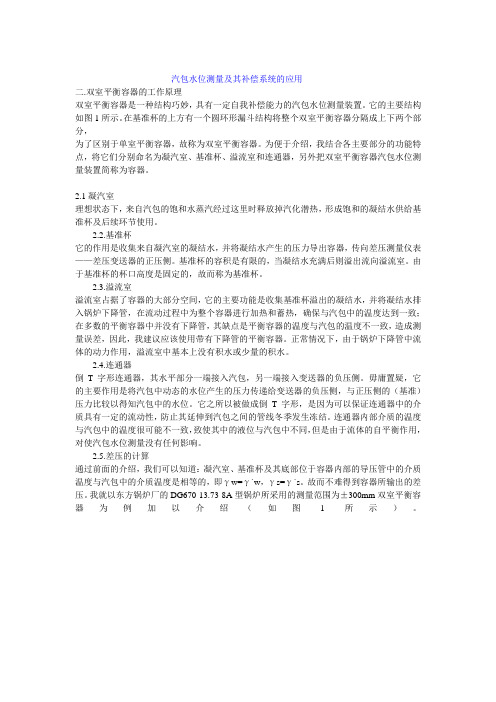

双室平衡容器汽包水位测量及其补偿系统的应用 摘要：本文以实践为基础，剖析了双室平衡容器的工作原理与特性。重点论述了补偿系统的建立方法与步骤，同时指出了应用中的常见错误并提出了解决方案。 关键词：水位测量汽包水位双室平衡容器补偿 １.摘要 本文以实践为基础，剖析了双室平衡容器的工作原理与特性。重点论述了补偿系统的建立方法与步骤，同时指出了应用中的常见错误并提出了解决方案。 2.前言 汽包水位是锅炉及其控制系统中最重要的参数之一，双室平衡容器在其中充当着不可或缺的重要角色。但是由于一些用户对于双室平衡容器及其测量补等方面缺少全面的必要的了解或者疏漏，致使应用中时有错误发生，甚至形成安全隐患。例如胜利油田胜利发电厂一期工程，该工程投入运行早期其汽包水位测量系统的误差竟达70～90mm，特殊情况下误差将会更大（曾因此造成汽包满水停机事故）。迄今为止，据不完全了解，目前仍有个别用户存在一些类似的问题或者其它问题。汽包水位是涉及机组安全与和运行的重要参数和指标，因此不允许任何人为的误差。为使用户能够更好地掌握双室平衡容器在汽包水位测量中的应用，谨撰此文。不足之处，请不吝指正。 3.双室平衡容器的工作原理 3.1.简介 双室平衡容器是一种结构巧妙，具有一定自我补偿能力的汽包水位测量装置。它的主要结构如图1所示。在基准杯的上方有一个圆环形漏斗结构将整个双室平衡容器分隔成上下两个部分，为了区别于单室平衡容器，故称为双室平衡容器。为便于介绍，这里结合各主要部分的功能特点，将它们分别命名为凝汽室、基准杯、溢流室和连通器，另外文中把双室平衡容器汽包水位测量装置简称为容器。
3.2.凝汽室 理想状态下，来自汽包的饱和水蒸汽经过这里时释放掉汽化潜热，形成饱和的凝结水供给基准杯及后续环节使用。 3.3.基准杯 它的作用是收集来自凝汽室的凝结水，并将凝结水产生的压力导出容器，传向差压测量仪表——差压变送器（后文简称变送器）的正压侧。基准杯的容积是有限的，当凝结水充满后则溢出流向溢流室。由于基准杯的杯口高度是固定的，故而称为基准杯。 3.4.溢流室 溢流室占据了容器的大部分空间，它的主要功能是收集基准杯溢出的凝结水，并将凝结水排入锅炉下降管，在流动过程中为整个容器进行加热和蓄热，确保与汽包中的温度达到一致。正常情况下，由于锅炉下降管中流体的动力作用，溢流室中基本上没有积水或少量的积水。 3.5.连通器 倒T字形连通器，其水平部分一端接入汽包，另一端接入变送器的负压侧。毋庸置疑，它的主要作用是将汽包中动态的水位产生的压力传递给变送器的负压侧，与正压侧的（基准）压力比较以得知汽包中的水位。它之所以被做成倒T字形，是因为可以保证连通器中的介质具有一定的流动性，防止其延伸到汽包之间的管线冬季发生冻结。连通器内部介质的温度
锅炉结构及工作原理 锅炉结构及工作原理锅：是指锅炉的水汽系统，由汽包、下降管、联箱、水冷壁、过热器和省煤器等设备组成。（1）锅的任务是使水吸热，最后变化成一定参数的过热蒸汽。其过程是：给水由给水泵打入省煤器以后逐渐吸热，温度升高到汽包工作压力的沸点，成为饱和水；饱和水在蒸发设备（炉）中继续吸热，在温度不变的情况下蒸发成饱和蒸汽；饱和蒸汽从汽包引入过热器以后逐渐过热到规定温度，成为合格的过热蒸汽，然后到汽轮机做功。
汽包：汽包俗称锅筒。蒸汽锅炉的汽包内装的是热水和蒸汽。汽包具有一定的水容积，与下降管，水冷壁相连接，组成自然水循环系统，同时，汽包又接受省煤器的给水，向过热器输送饱和蒸汽；汽包是加热，蒸发、过热三个过程的分解点。 下降管：作用是把汽包中的水连续不断地送入下联箱，供给水冷壁，使受热面有足够的循环水量，以保证可靠的运行。为了保证水循环的可靠性，下降管自汽包引出后都布置在炉外。 联箱：又称集箱。一般是直径较大，两端封闭的圆管，用来连接管子。起汇集、混合和分配汽水保证各受热面可靠地供水或汇集各受热面的水或汽水混合物的作用。（位于炉排两侧的下联箱，又称防焦联箱）水冷壁下联箱通常都装有定期排污装置。 水冷壁：水冷壁布置在燃烧室内四周或部分布置在燃烧室中间。它由许多上升管组成，以接受辐射传热为主受热面。作用：依靠炉膛的高温火焰和烟气对水冷壁的辐射传热，使水（未饱和水或饱和水）加热蒸发成饱和蒸汽，由于炉墙内表面被水冷壁管遮盖，所以炉墙温度大为降低，使炉墙不致被烧坏。而且又能防止结渣和熔渣对炉墙的侵蚀；筒化了炉墙的结构，减轻炉墙重量。水冷壁的形式：1.光管式2.膜式 过热器：是蒸汽锅炉的辅助受热面，它的作用是在压力不变的情况下，
双室平衡容器汽包水位测量及其补偿系统的应用来源：中国论文下载中心 [ 06-02-27 13:38:00 ] 作者：吴业飞时敏编辑：studa9ngns 摘要：本文以实践为基础，剖析了双室平衡容器的工作原理与特性。重点论述了补偿系统的建立方法与步骤，同时指出了应用中的常见错误并提出了解决方案。 关键词：水位测量汽包水位双室平衡容器补偿 １.摘要 本文以实践为基础，剖析了双室平衡容器的工作原理与特性。重点论述了补偿系统的建立方法与步骤，同时指出了应用中的常见错误并提出了解决方案。 2.前言 汽包水位是锅炉及其控制系统中最重要的参数之一，双室平衡容器在其中充当着不可或缺的重要角色。但是由于一些用户对于双室平衡容器及其测量补等方面缺少全面的必要的了解或者疏漏，致使应用中时有错误发生，甚至形成安全隐患。例如胜利油田胜利发电厂一期工程，该工程投入运行早期其汽包水位测量系统的误差竟达70～90mm，特殊情况下误差将会更大（曾因此造成汽包满水停机事故）。迄今为止，据不完全了解，目前仍有个别用户存在一些类似的问题或者其它问题。汽包水位是涉及机组安全与和运行的重要参数和指标，因此不允许任何人为的误差。为使用户能够更好地掌握双室平衡容器在汽包水位测量中的应用，谨撰此文。不足之处，请不吝指正。 3.双室平衡容器的工作原理 3.1.简介 双室平衡容器是一种结构巧妙，具有一定自我补偿能力的汽包水位测量装置。它的主要结构如图1所示。在基准杯的上方有一个圆环形漏斗结构将整个双室平衡容器分隔成上下两个部分，为了区别于单室平衡容器，故称为双室平衡容器。为便于介绍，这里结合各主要部分的功能特点，将它们分别命名为凝汽室、基准杯、溢流室和连通器，另外文中把双室平衡容器汽包水位测量装置简称为容器。
锅炉汽包水位测量误差分析 汽包水位是电厂的主要监控参数之一，正确测量汽包水位是锅炉安全运行的保证。传统的测量方式有：就地双色水位计、电接点水位计、差压式水位计(单室或双室平衡容器补偿式)。就地水位计、电接点水位计的测量误差受锅炉压力、散热情况、安装形式、实际水位的影响，很难准确计算。因此高参数、大容量机组多以各种补偿差压水位计作为汽包水位测量的主要仪表，但这种水位计测量误差也同样受到诸多因素的影响。本文通过分析汽包水位计的测量方式和水位测量误差的原因，并对特定工况下汽包水位的测量进行定量计算分析，提出减少水位测量误差的方法和措施。 一、就地水位计： 就地水位计是安装在锅炉本位上的直读式仪表，是锅炉厂必配的基本设备，大容量机组均采用工业电视远传到集控室监视，一般都配有两套，分别安装在汽包的两端。 就地水位计有玻璃、云母和牛眼之分，工作原理都是连通管原理，连通管原理是：在液体密度相同的条件下，连通管中各个支管的液位均处于同一高度。就地水位计如图1所示。
式中： h——汽包正常水位距水侧取样的距离，mm △h——水位计中的水位与汽包中水位的差值，mm Ps——饱和蒸汽密度，kg/m3 Pw——饱和水密度，kg/m3 Pa——水位计中水的平均密度，kg/m3 Ps'——水位计中蒸汽的密度，kg/m3 对就地水位计来说，汽包内的水温是对应压力下的饱和温度，饱和蒸汽通过汽侧取样孔进入水位计，水位计的环境温度远低于蒸汽温度，使蒸汽不断凝结成水，并迫使水位计中多余的水通过水侧取样管流回汽包。 从水和蒸汽的特性表可看出：在常温常压下，汽包和水位计中的水密度是相等的，从式(1)可见，水位计中的水位与汽包内的水位也是相同的，且与h值无关；随着汽压的升高，汽包中的水密度变小，蒸汽密度变大；而就地水位计因散热的影响，水位计中的水密度也变小，但变化幅度不如汽包内水的大；蒸汽密度虽也有增大，但变化幅度没汽包内的大，即Ps是不应等于Ps'的，但其影响只要保温处理的好，可忽略不计，下面的计算均是按Ps=Ps，来进行的；致使水位计中水位和汽包内水位的差值也随之增大，这一差值始终是就地水位计中水位低于汽包水位的主要因素；并且当h值改变时，水位差值也会改变。 为了给电厂提供参考，有的锅炉厂给出了就地水位计和汽包正常水位差值的参考数据见表1。
锅炉结构及工作原理锅炉结构及工作原理锅：是指锅炉的水汽系统，由汽包、下降管、联箱、水冷壁、过热器和省煤器等设备组成。（1）锅的任务是使水吸热，最后变化成一定参数的过热蒸汽。其过程是：给水由给水泵打入省煤器以后逐渐吸热，温度升高到汽包工作压力的沸点，成为饱和水；饱和水在蒸发设备（炉）中继续吸热，在温度不变的情况下蒸发成饱和蒸汽；饱和蒸汽从汽包引入过热器以后逐渐过热到规定温度，成为合格的过热蒸汽，然后到汽轮机做功。汽包：汽包俗称锅筒。蒸汽锅炉的汽包内装的是热水和蒸汽。汽包具有一定的水容积，与下降管，水冷壁相连接，组成自然水循环系统，同时，汽包又接受省煤器的给水，向过热器输送饱和蒸汽；汽包是加热，蒸发、过热三个过程的分解点。 下降管：作用是把汽包中的水连续不断地送入下联箱，供给水冷壁，使受热面有足够的循环水量，以保证可靠的运行。为了保证水循环的可靠性，下降管自汽包引出后都布置在炉外。 联箱：又称集箱。一般是直径较大，两端封闭的圆管，用来连接管子。起汇集、混合和分配汽水保证各受热面可靠地供水或汇集各受热面的水或汽水混合物的作用。（位于炉排两侧的下联箱，又称防焦联箱）水冷壁下联箱通常都装有定期排污装置。 水冷壁：水冷壁布置在燃烧室内四周或部分布置在燃烧室中间。它由许多上升管组成，以接受辐射传热为主受热面。作用：依靠炉膛的高温火焰和烟气对水冷壁的辐射传热，使水（未饱和水或饱和水）加热蒸发成饱和蒸汽，由于炉墙内表面被水冷壁管遮盖，所以炉墙温度大为降低，使炉墙不致被烧坏。
而且又能防止结渣和熔渣对炉墙的侵蚀；筒化了炉墙的结构，减轻炉墙重量。水冷壁的形式：1.光管式2.膜式 过热器：是蒸汽锅炉的辅助受热面，它的作用是在压力不变的情况下，从汽包中引出饱和蒸汽，再经过加热，使饱和蒸汽成为一定温度的过热蒸汽。 省煤器：布置在锅炉尾部烟道内，利用烟气的余热加热锅炉给水的设备，其作用就是提高给水温度，降低排烟温度，减少排烟热损失，提高锅炉的热效率。 减温装置：保证汽温在规定的范围内。汽温调节：1、蒸汽侧调节（采用减温器）2、烟气侧调节（采用摆动式喷燃器）炉炉就是锅炉的燃烧系统，由炉膛、烟道、喷燃器及空气预热器等组成。工作原理：送风机将空气送入空气预热器中吸收烟气的热量并送进热风道，然后分成两股：一股送给制粉系统作为一次风携带煤粉送入喷煤器，另一股作为二次风直接送往喷煤器。煤粉与一、二次风经喷燃器喷入炉膛集箱燃烧放热，并将热量以辐射方式传给炉膛四周的水冷壁等辐射受热面，燃烧产生的高温烟气则沿烟道流经过热器，省煤器和空气预热器等设备，将热量主要以对流方式传给它们，在传热过程中，烟气温度不断降低，最后由吸风机送入烟囱排入大气。 炉膛：炉膛是由一个炉墙包围起来的，供燃料燃烧好传热的主体空间，其四周布满水冷壁。炉膛底部是排灰渣口，固态排渣炉的炉底是由前后水冷壁管弯曲而形成的倾斜的冷灰斗，液态排渣炉的炉底是水平的熔渣池。炉膛上部是悬挂有屏式过热器，炉膛后上方烟气流出炉膛的通道叫炉膛出口。 空气预热器：是利用锅炉排烟的热量来加热空气的热交换设备。它是装在锅炉尾部的垂直烟道中。
3.双室平衡容器的工作原理 3.1.简介 双室平衡容器是一种结构巧妙，具有一定自我补偿能力的汽包水位测量装置。它的主要结构如图1所示。在基准杯的上方有一个圆环形漏斗结构将整个双室平衡容器分隔成上下两个部分，为了区别于单室平衡容器，故称为双室平衡容器。为便于介绍，这里结合各主要部分的功能特点，将它们分别命名为凝汽室、基准杯、溢流室和连通器，另外文中把双室平衡容器汽包水位测量装置简称为容器。 3.2.凝汽室 理想状态下，来自汽包的饱和水蒸汽经过这里时释放掉汽化潜热，形成饱和的凝结水供给基准杯及后续环节使用。 3.3.基准杯
它的作用是收集来自凝汽室的凝结水，并将凝结水产生的压力导出容器，传向差压测量仪表——差压变送器（后文简称变送器）的正压侧。基准杯的容积是有限的，当凝结水充满后则溢出流向溢流室。由于基准杯的杯口高度是固定的，故而称为基准杯。 3.4.溢流室 溢流室占据了容器的大部分空间，它的主要功能是收集基准杯溢出的凝结水，并将凝结水排入锅炉下降管，在流动过程中为整个容器进行加热和蓄热，确保与汽包中的温度达到一致。正常情况下，由于锅炉下降管中流体的动力作用，溢流室中基本上没有积水或少量的积水。 3.5.连通器 倒T字形连通器，其水平部分一端接入汽包，另一端接入变送器的负压侧。毋庸置疑，它的主要作用是将汽包中动态的水位产生的压力传递给变送器的负压侧，与正压侧的（基准）压力比较以得知汽包中的水位。它之所以被做成倒T字形，是因为可以保证连通器中的介质具有一定的流动性，防止其延伸到汽包之间的管线冬季发生冻结。连通器内部介质的温度与汽包中的温度很可能不一致，致使其中的液位与汽包中不同，但是由于流体的自平衡作用，对使汽包水位测量没有任何影响。 3.6.差压的计算 通过前面的介绍可以知道，凝汽室、基准杯及其底部位于容器内部的导压管中的介质温度与汽包中的介质温度是相等的，即γw=γ`w，γs=γ`s。故而不难得到容器所输出的差压。本文以东方锅炉厂DG670-13.73-8A型锅炉所采用的测量范围为±300mm双室平衡容器为例加以介绍（如图1所示）。 通过图1可知，容器正压侧输出的压力等于基准杯口所在水平面以上总的静压力，加上基准杯口至L形导压管的水平轴线之间这段垂直区间的凝结水压力，再加上L形导压管的水平轴线至连通器水平轴线之间，位于容器的外部的这段垂直管段中的介质产生的压力。显而易见，其中的最后部分压力，由于其中的介质为静止的且距容器较远，因此其中的介质密度应为环境温度下的密度。因此
